SmartPool Direct Command NC71RC User manual

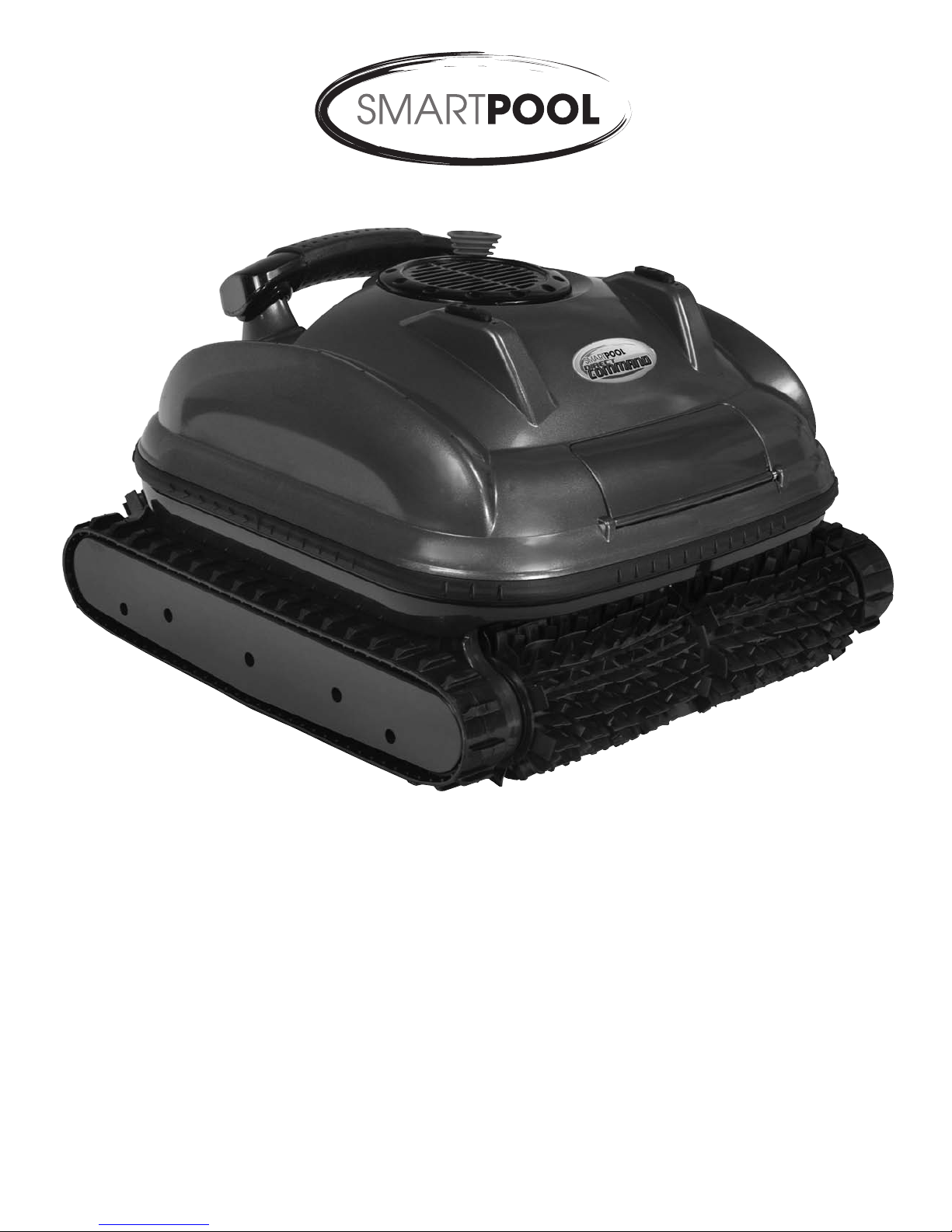

SMARTPOOL DIRECT COMMAND NC71RC ROBOTIC POOL CLEANER OPERATION MANUAL

2
BBB>8,=?;::7.:8

IMPORTANT SAFETY INSTRUCTIONS
READ AND FOLLOW ALL INSTRUCTIONS
SAVE THESE INSTRUCTIONS
!
Risk of electrical shock or electrocution – The electrical supply to this product must be installed in accordance with the National Electrical Code and all applicable local codes
and ordinances. Improper installation will create an electrical hazard which could result in death or serious injury to pool users or others due to electrical shock, and may
also cause damage to property.
DO NOT USE EXTENSION CORDS - DEATH OR INJURY CAN RESU T.
To reduce the risk of injury, do not permit children to use this product unless they are closely supervised at all times
If ambient air temperature exceeds 115˚ F., protect the power supply from direct sunlight. Do not cover the power supply.
The sole purpose of this product is for use as a robotic pool cleaner as described in this manual; any modification or other use will void the warranty.
Do not allow children to use, touch, or play near or around the units’ power supply.
A Ground Fault Current Interrupter (GFCI-USA) and Earth eak Interrupter (E I-EU) must be installed to protect your electrical outlet and to prevent any possible
electric shock. Failure to do so could create an electrical hazard which could result in death or serious injury to pool users or others due to electrical shock and may
also cause damage to property.
Do not connect unit to AC power until installation has been completed.
Do not use if unit is damaged in any way.
Unit must be completely submerged in water or warranty is void.
Make sure the robotic pool cleaner is unplugged from its power supply before opening the unit or performing any other maintenance.
To avoid damage to the power supply and cord, never carry the power supply by the cord or pull on the cord to disconnect from an outlet. Instead, disconnect by
pulling the plug, itself, from the outlet. Do not pull cord around sharp corners or edges.
Do not play with the cleaner or cable or apply to body. It can trap or tear hair or body parts. The cable can trip or entangle swimmers which could result in drowning.
Do not operate with a damaged cord or power supply.
Before installing the cleaner, understand the cleaners coverage. The cleaner was not designed to automatically clean steps or to work under solar covers. It was also
not designed to do initial clean up for a new pool installation.
Your cleaner should not be used while people are swimming in the pool.
The power supply must be at least 12 feet / 4 meters from the pool’s edge at all times!
It is recommended that you clean your filter bag and check the impeller to make sure it is free and clear of debris after every use.
Disconnect the power supply from the outlet when not in use.
DO NOT switch the pool cleaner to “ON” if it is not immersed in the water. Operation the cleaner out of the water may cause severe damage and will result in loss of
warranty. Always remember to turn the power supply “OFF” and unplug it from the power outlet before removing the cleaner from the pool.
If your robotic pool cleaner is not working as it should or has been dropped or damaged in any way, contact SmartPool, Inc. Customer Service before using at 1-732-
730-9880 or visit our website at www.smartpool.com.
DANGER:
!
WARNING:
!
WARNING:
!
WARNING:
!
WARNING:
!
WARNING:
!
WARNING:
!
WARNING:
!
WARNING:
!
WARNING:
!
WARNING:
!
WARNING:
!
WARNING:
!
WARNING:
!
WARNING:
!
WARNING:
!
WARNING:
!
CAUTION:
!
CAUTION:
!
CAUTION:
!
CAUTION:

3
BBB>8,=?;::7.:8

Congratulations on your purchase of the most technologically advanced automatic pool vacuum available today. The Direct Command is
easy to use and will make maintaining your pool affordable and effortless. Following these simple directions will insure that the Direct
Command will quickly and efficiently clean your pool today and for many years to come.
INSTALLATION
• Place the power supply in an area that will allow the cleaner to cover all areas of the pool.
• Attach the antenna to the power supply by aligning the base of the antenna with the gold connector on the power supply. Twist the antenna onto the
connector in a clockwise direction until snug. DO NOT OVERTIGHTEN.
• Be sure to only plug the power supply into a GFI (ground fault interrupter) or E I (earth leak interrupter) protected electrical outlet.
• ook at the power supply and check that the power supply switch is in the off position.
• Plug the power supply into the GFI or E I protected outlet.
• Plug in the connector from the cleaner into the power supply. The connector is keyed so that it will only plug into the power supply one way. Make sure
that the plug is pushed all the way onto the power supply. Slide the connector lock (strain relief) onto the connector and turn the connector lock clockwise
until it is snug.
DO NOT RUN THE CLEANER OUT OF THE ATER.
OPERATING THE CLEANER OUT OF THE ATER ILL DAMAGE THE MOTORS AND VOID THE ARRANTY
• Place the cleaner into the pool and if needed rock the cleaner side to side to release any trapped air. The cleaner will sink to
the bottom of the pool.
• Put enough of the blue cord into the water to assure that the cleaner can easily reach all areas of the pool. (Do not place
A of the blue cord into the pool).
• The cleaner will begin its cleaning program.
• The cleaner will automatically shut itself down after three hours.
• If a second cleaning is required or the unit is accidentally shut off, you should wait one minute before switching the unit
on again.
IMPORTANT NOTE: During normal operation, the cleaner will appear to shut off for a few seconds. This is normal and part of the pool cleaning program. The unit has multiple
ways of cleaning the walls. It may climb to the top, scrub, then make a turn and drive back down the wall to the bottom of the pool. It may also climb to the top, shut down for a
few seconds, remove itself from the wall, turn its pump motor on again, pushing itself down to the bottom of the pool away from the wall. It could also climb the wall, scrub the
waterline, turn its pump motor off, and float away from the wall down to the bottom. All of these variations have been programmed into the cleaner and are designed to most
quickly and efficiently clean your entire pool.
This unit has been designed to clean all areas of your pool. It will climb the walls, and occasionally break the surface. In the process of climbing the wall it may stay on the surface
and continue to operate from several seconds to a few minutes. This is normal operation procedure and the cleaner will eventually make its way to the bottom to continue its
cleaning. Since most of the dirt is concentrated on the floor of the pool, the cleaner will spend the majority of its time on the floor.
Remote Signal
Indicator
Antenna
Antenna
Connector
REMOTE CONTROL OPERATION:
To use the remote control feature, place the vacuum unit into the swimming pool. Push the 3-hour switch on the power supply to the on position. Wait 10 seconds. Press and release
any switch on the remote control to activate the remote control feature. DO NOT HOLD THE BUTTON DO N, AS THE VACUUM ILL TRAVEL IN THE DESIRED
DIRECTION UNTIL THE RED STOP BUTTON IS PUSHED. There will be an audible beep from the remote control, indicating that the command has been sent to the vacuum. The
unit will stop moving, but the pump motor will continue to run and filter water. If the cleaner needs to travel to the right, press and release the right arrow button. When the vacuum
has turned to the desired area, press and release the RED stop button. Press and release either the forward or back button to make the vacuum travel in that direction. By using these
simple inputs you can easily guide the unit to any area of your pool. To exit the remote control feature, press and release the button marked AUTO. The unit will resume its cleaning
program and automatically shut off when it reaches the end of its cleaning cycle.
NOTE: If, while in remote mode, the cleaner begins floating on the water’s surface, press the the STOP button on the remote until the robot floats to the
bottom of the pool.
Press and
release the
arrow button
on the remote
control to
move the
cleaner in the
desired
direction.

4
BBB>8,=?;::7.:8

REMOVING THE CLEANER FROM THE POOL
• Slowly pull the blue cord to get the cleaner to the pool surface and near
the edge of the pool. DO NOT PU THE C EANER OUT OF THE POO BY
THE CORD.
• Reach down and grasp the handle of the cleaner and remove it from the
pool as shown below.
FIGURE 1: Grasping Handle FIGURE 2: ift from Pool by Handle
The unit should be stored in an area that will afford some protection from the
elements to insure that it retains its finish
.
CLEANING THE FILTER BAG (Filter Bag Should Be Cleaned After Every Use.)
• Turn cleaner upside down and place on ground so the bottom lid is exposed.
• Press the two red tabs inward towards the center of the cleaner as shown in fig. 3. ift
the bottom lid with the filter bag up and out of the cleaner.
FIGURE 3
• Grasp the bottom lid firmly, with one hand and use your other hand to grab the filter bag
material and pull it away and up from the bottom lid. Remove the debris from the bag.
FIGURE 4
• Turn filter bag inside out and hose off all debris as shown in Fig 5. If very dirty it may
be washed in your washing machine, inside out, with cold water, mild detergent, and
by itself. Do NOT put in the dryer.
FIGURE 5
• Hose all debris off the bottom lid being sure to get all dirt out of the fine filters on the
intake doors as shown in Fig 6.
FIGURE 6

5
BBB>8,=?;::7.:8

• To reapply the filter bag, first turn it right side out. Next place the filter bag frame onto
the bottom lid being sure that the bag frame seats fully into the channel. Check the
seat of the filter onto the bottom lid (see Figure 7)
FIGURE 7
• Push the bag frame into the channel all the way around including the corners. The bag
is now installed.
• Pick up the bottom lid and turn it over so the bag hangs below it. Place the bottom lid
back into the cleaner being careful to feed the filter bag into the body of the cleaner.
MAKE SURE ALL FILTER MATERIAL IS INSIDE THE CLEANER OTHER ISE
THE LID ILL NOT CLOSE AND LATCH PROPERLY.
• Once the bottom lid is seated press it firmly into the cleaner. Gently pull on the bottom
lid to insure that it is properly locked in. The lid is now installed.

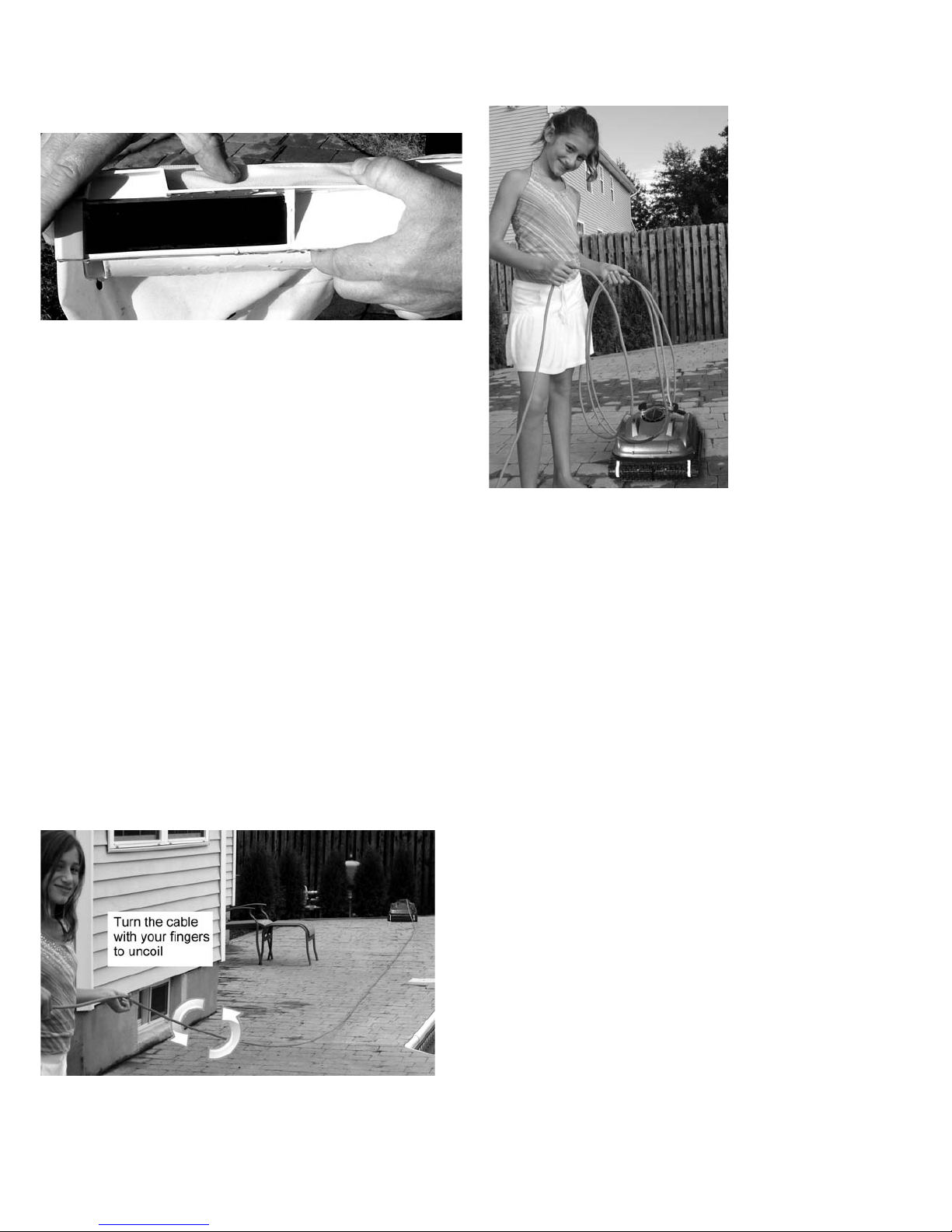

CABLE MAINTENANCE
In the course of using your Direct Command, the cord may begin to coil. Excessive
coiling can lead to improper cleaning coverage of your pool.
• To uncoil the cord, it is best that the cable is wet.
• Place the cleaner on the ground as shown below.
• Be sure to use a clear area that will allow the cord to stretch out in a straight line.
• Pull the cable so it is off the ground
• Using your fingers, roll the cable in the opposite direction that it is coiled in.
• When straight, wrap cable for storage as shown below.
STORING THE CABLE
• oosely loop the cable as shown below.
Hold the cord close to the cleaner.
Make a roughly two foot loop with
the cord as shown.
When making loop, roll the cable
slightly in a counter clockwise
manner to maintain form. DO NOT
WRAP THE CORD TIGHT Y AROUND
OBJECTS.
INTER STORAGE
If temperatures will regularly be below 45 degrees Fahrenheit or 5 degrees Celsius, the
cleaner and power supply should be stored indoors.

6
BBB>8,=?;::7.:8

SYMPTOM POSSIBLE REASON SOLUTION
Cord twisting or cable coils up Obstruction in pool Remove obstruction in pool.
Too much cord is being placed in pool. Only add enough cord into pool for the cleaner to reach the bottom. Allow the cleaner to pull
in the extra cord when needed.
Excessive coiling Uncoil the cord (see page 3 for Cable Maintenance).
Cord is attached to the power supply Make sure to disconnect the cord from the power supply after each use to alleviate any tension.
Direct Command is moving in circles Clogged filter bag Clean filter bag (See Cleaning the filter bag on page 2).
Bottom lid is not placed in the cleaner
properly
Remove the bottom lid and make sure that the filter bag is on properly and place back onto
cleaner. (See page 3 Figure 7)
Debris is caught in track Gently lift up all tracks to make free and clear of any debris.
Direct Command is not covering all areas of the
pool
Power supply is wrongly positioned Place power supply in a position so that the cleaner can reach all walls.
Pool filter pump is on Turn off pool filter pump.
The floor and the walls are too slick Brush down the floors and the walls.
Excessive coiling Uncoil the cord (see page 3 for Cable Maintenance).
Debris is caught in track Gently lift up all tracks to make free and clear of any debris.
Direct Command does not climb walls Debris in filter bag Empty and wash filter bag.
The floor and the walls are too slick Brush down the floors and the walls.
Water is too cold Make sure water temperature is at least 60¡.
Brushes are worn out Replace brushes - contact your dealer.
Cleaner is not moving Debris is in filter bag Test cleaner without filter bag. If cleaner starts to move then clean the filter bag.
Bottom lid is not installed properly Remove bottom lid and make sure that the filter bag is on properly and place back onto
cleaner. (See page 3 Figure 7)
Debris is caught in track Gently lift up all tracks to make free and clear of any debris.
Direct Command will not sink Air caught in filter bag Remove cleaner from the pool. Wash filter bag. Place cleaner back into pool rocking the
cleaner back and forth to release the air.
Direct Command is doing wheelies Debris is in filter bag Test cleaner without filter bag. If cleaner does not do wheelies then clean the filter bag.
Debris caught around impeller tube Check impeller tube to see if there is any hair or debris and remove.
Bottom lid is not installed properly Remove bottom lid and make sure that the filter bag is on properly and place back onto
cleaner. (See page 3 Figure 7)
Debris is caught in track Gently lift up all tracks to make free and clear of any debris.
Direct Command is climbing out of water Air trapped in filter bag Test cleaner without filter bag. If cleaner does not climb out of water then clean the filter bag.
ED on power supply is not lighting Faulty GFI Outlet Test the power supply by using another GFI outlet.
Faulty extension cord Remove the Extension cord and plug the power supply directly into a GFI outlet.
Cleaner is only moving a few feet Improper installation of the bottom lid
and/or filter bag
Test cleaner without filter bag (placing the bottom lid back on). If the cleaner is traveling
more than a few feet then reinstall the bottom lid and the filter bag.
Remote is not working Dead battery
Antenna on PS not connected
Floating cord Damaged
Change battery
Re-attatch antenna
Replace floating cord
Remote beeps, but robot does not respond Defective remote control
Defective power supply
Change battery
Change remote
Change power supply
If your cleaner is still not performing properly after all of the troubleshooting has been performed please contact SmartPool, Inc., Inc. Customer Support at 1-732-730-9880.
You can also visit our website at http://www.smartpool.com/website/repairs.html for additional videos and troubleshooting.
TROUBLESHOOTING GUIDE

7
BBB>8,=?;::7.:8

A
A
A
Location Part # Description
1 NC7115 NC71 Top Shell
2 NC7106 NC71 ower Chassis
3 NC7122 NC71 Power Supply
3A NC7122RC NC71RC Power Supply
4 NC7123 NC71 Floating Cord
4A NC7123RC NC71RC Floating Cord
5 NC7107 NC71 Drive Motor
6 NC7113 NC71 Pump Motor
6A NC7113RC NC71RC Pump Motor
7 NC1004 NC71 Drive Brush (2pc Set)
8 NC7108 NC71 Drive Wheel Tube
9 NC7112 NC71 Non Drive Wheel Tube
10 NC7104 NC71 Brush Mount with Bearing and Drive Wheel ( & R) (1 Set/1Side)
11 NC7116 NC71 Tracks
12 NC7117 NC71 Track Wheels (Set of 6)
13 NC7105 NC71 Cable Strain Relief
14 NC7118 NC71 Track Wheel Covers ( & R)
15 NC7109 NC71 Handle
16 NC7110 NC71 Impeller Cover
17 NC7103 NC71 Brush Center Bracket
18 NC7119 NC71 Upper and ower Gasket Seal
19 NC7111 NC71 Inner Quick Drain Flaps
20 NC7120 NC71 Filter Bag
21 NC7102 NC71 Bottom id
22 NC7101 NC71 Bottom id Door
23 NC7114 NC71 Top Return Flap

2-YEAR L I M I T E D W A R R A N T Y
%34>;=:/@.?3,>-0098,9@1,.?@=0/?0>?0/,9/49>;0.?0/49,..:=/,9.0B4?3.,=01@77D
>;0.4140/0924900=492=0<@4=0809?>?4>B,==,9?0/?:-01=001=:8/010.?>498,?0=4,7>
,9/B:=68,9>34;@9/0=9:=8,7@>0,9/>0=A4.0>@-50.??:<@,7414.,?4:9>.:9/4?4:9>,9/
7484?,?4:9>/0>.=4-0/-07:B
$8,=?!::79.*0,=484?0/(,==,9?D
90D0,=1@77B,==,9?DD0,=>:9=4A0:?:=,9/!@8;:?:=%34>B,==,9?D,;;740>
:97DB3470@>492?34>;=:/@.?49?30&94?0/$?,?0>,9/,9,/,
%34>B,==,9?D0C?09/>?:?3014=>?.:9>@80=;@=.3,>0=1:=,;0=4:/:18:9?3>1=:8?30
:=4249,7/,?0:1;@=.3,>0
%34>B,==,9?D.:A0=>:97D9:=8,7,9/=0,>:9,-70@>09D/,8,20/010.?>8,71@9.?4:9>
:=:?30=1,47@=0>,=4>4921=:84?>@>0B4?3:@??30:=4249,7?=,9>1:=80=:=,9D@>0B34.3/:0>
9:?.:8;7DB4?3?3049>?=@.?4:9>49?34>8,9@,749.7@/4921,47@=0:1?30;@=.3,>0=?:
;=:A4/0=0,>:9,-70,9/90.0>>,=D8,49?09,9.0B477A:4/?34>B,==,9?D
%30B,==,9?D:-742,?4:9>:1$8,=?!::79.>3,77-07484?0/?:=0;,4=:==0;7,.0809?:1?30
;=:/@.?:=,9D/010.?4A0.:8;:909?,??30/4>.=0?4:9:1$8,=?!::79.%30=0;,4=:=
=0;7,.0809?8,D49.7@/0?30@>0:1=01@=-4>30/.:8;:909?>,9/:=@94?>$8,=?!::79.
B4779:?-074,-70:==0>;:9>4-70@9/0=,9D.4=.@8>?,9.0>:=49,9D,8:@9?1:=,9D
.:9>0<@09?4,7:=49.4/09?,7/,8,20>1:=,9D495@=D:=/,8,20>?:;0=>:9>:=;=:;0=?D
@>492:=@>0/49.:990.?4:9B4?3?34>;=:/@.?:=1:=7:>>:1;=:14?>:=:?30=.:>?>:=
0C;09>0>:1,9D649/:=.3,=,.?0=
%34>B,==,9?D/:0>9:?49.7@/0=0;7,.0809?>:1?30147?0=-,2-:??:874/-=@>30>,9/?=,.6>
%##  %#(##%$ ##!#$%% $%#
)!#$$ #!(%# #%%*%$$ #
!#%&#!&#! $ # %#*$#%!  %#%
% $$!*$% #%%$(##%* !#$ # #
 #! #% $&% #+% *#!#$%% $ #&#*
% $% #  $#%! )!%$
$%%#%#$$% #%%$(##%*#
)!#$$*&#$% % %)&$'#$'% %
!&#$#%$(##%* %$%& !%
#%%($#%! %!&#$#%$
(##%*$%$ #%% * % $ $#%! (%
##$% %$!# &%%## (##%$()%
* %$#!%  %# 
%34>B,==,9?D24A0>D:@>;0.414.702,7=423?>,9/D:@8,D,7>:3,A0:?30==423?>B34.3
A,=D1=:8>?,?0?:>?,?0
%::-?,49B,==,9?D>0=A4.0.,77$8,=?!::79.@>?:80=$@;;:=?$;0.4,74>?
,?:9/,DP=4/,D,8P;8$%
&% 
$:80A49D77490=>,=08:=0>@>.0;?4-70?:>@=1,.0B0,=,9/;,??0=9=08:A,7?3,9:?30=>
.,@>0/-D:-50.?>>@.3,>-=@>30>?:D>17:,?>.37:=490/4>;09>0=>,9/,@?:8,?4.;::7
.70,90=>.:849249?:.:9?,.?B4?3?30A49D7>@=1,.0$@.3;,??0=9>.,9-00,>47D
>.=,?.30/:=,-=,/0/80=07D-D=@--492?30>@=1,.0B4?3,-=@>3!,??0=9496.,9,7>:
=@-:11B309?30D.:8049?:.:9?,.?B4?3:-50.?>49?30;::7$8,=?!::79.4>9:?
=0>;:9>4-701:=9:=/:0>?34>7484?0/B,==,9?D.:A0=;,??0=9=08:A,7,-=,>4:9,9/
8,=6492>:9:=/,8,20?:,9D649/:1A49D77490=

9
Mode d'emploi du nettoyeur automatique pour piscines SmartPool Direct Command NC71RC

10
BBB>8,=?;::7.:8

CONSIGNES DE SÉCURITÉ IMPORTANTES
LISEZ ET SUIVEZ TOUTES LES INSTRUCTIONS
CES INSTRUCTIONS DOIVENT ÊTRE CONSERVÉES
!
Risque de choc électrique ou d'électrocution : le bloc d'alimentation électrique de ce produit doit être installé conformément au Code national de l'électricité et à tous les
codes et règlements locaux applicables. Une mauvaise installation accroît les risques de chocs électriques pouvant causer la mort ou des blessures graves aux utilisateurs
de la piscine ou à d'autres personnes ainsi que des dégâts matériels.
N'UTI ISEZ PAS DE RA ONGES É ECTRIQUES, CAR E ES PEUVENT CAUSER A MORT OU DES B ESSURES.
Pour réduire les risques de blessures, n'autorisez aucun enfant à utiliser ce produit sans une surveillance étroite et permanente.
Si la température ambiante de l'air dépasse 46 °C (115 ° F), ne laissez pas le bloc d'alimentation électrique exposé aux rayons directs du soleil. Ne couvrez pas le bloc
d'alimentation électrique.
Ce produit doit uniquement être utilisé en tant que nettoyeur de piscine robotisé, tel que décrit dans ce manuel; toute modification ou tout autre usage annule sa garantie.
N'autorisez aucun enfant à utiliser ou à toucher le bloc d'alimentation électrique de l'appareil ni à jouer à proximité.
Un disjoncteur de fuite de terre (GFCI aux États-Unis et E I en Europe) doit être installé pour protéger votre prise de courant et éviter tout risque de choc électrique. Tout
manquement à cette règle crée un risque de choc électrique pouvant tuer ou blesser gravement les utilisateurs de la piscine ou d'autres personnes ainsi que causer des
dégâts matériels.
Ne branchez pas l'appareil sur le courant alternatif tant que l'installation n'est pas terminée.
N'utilisez pas le produit s'il est endommagé d'une quelconque manière.
'appareil doit être entièrement immergé dans l'eau pour que la garantie s'applique.
Assurez-vous que le nettoyeur de piscine robotisé n'est pas branché à son bloc d'alimentation électrique avant de l'ouvrir ou d'effectuer toute opération d'entretien.
Pour éviter d'endommager le bloc d'alimentation ou le cordon électrique, ne déplacez jamais le bloc d'alimentation en le tenant par son cordon et ne tirez pas sur le
cordon pour le débrancher de la prise de courant. Tirez plutôt directement sur la fiche elle-même pour la débrancher. Ne tirez pas sur le cordon lorsqu'il contourne des
coins ou des rebords coupants.
Ne jouez pas avec le nettoyeur ni son câble et ne l'appliquez pas sur une quelconque partie du corps. Il peut aspirer et arracher les cheveux ou la peau. es utilisateurs et
nageurs peuvent trébucher sur le câble ou s'empêtrer dans le câble, ce qui peut provoquer des noyades.
Ne faites pas fonctionner l'appareil si le cordon ou le bloc d'alimentation est endommagé.
Avant d'installer le nettoyeur, veillez à bien comprendre sa garantie. Ce nettoyeur n'est pas conçu pour nettoyer automatiquement des marches ni fonctionner sous une
couverture solaire. Il n'a pas non plus été conçu pour le premier nettoyage d'une piscine nouvellement installée.
e nettoyeur ne doit pas être utilisé lorsque la piscine est en cours d'utilisation par des nageurs.
e bloc d'alimentation électrique doit à tout moment se trouver à au moins 4 mètres (12 pi) du bord de la piscine!
Il est recommandé, après chaque utilisation, de nettoyer le sac à filtre et de vérifier la turbine pour s'assurer qu'aucun débris ne peut empêcher le fonctionnement de l'appareil.
Débranchez le bloc d'alimentation de la prise de courant lorsque l'appareil n'est pas utilisé.
N'allumez PAS le nettoyeur de piscine (« ON ») s'il n'est pas immergé dans l'eau. Faire fonctionner le nettoyeur hors de l'eau peut l'endommager gravement et annule sa
garantie. N'oubliez jamais de mettre le bloc d'alimentation électrique hors tension (« OFF ») et de le débrancher de la prise électrique avant de retirer le nettoyeur de la piscine.
Si votre nettoyeur de piscine robotisé ne fonctionne pas comme il le devrait ou s'il est tombé ou est endommagé de quelque manière que ce soit, adressez-vous au service
à la clientèle de SmartPool, Inc. au 1-732-730-9880 ou consultez notre site Internet www.smartpool.com avant de l'utiliser.
Danger :
!
MISE EN GARDE :
!
MISE EN GARDE :
!
MISE EN GARDE :
!
MISE EN GARDE :
!
MISE EN GARDE :
!
MISE EN GARDE :
!
MISE EN GARDE :
!
MISE EN GARDE :
!
MISE EN GARDE :
!
MISE EN GARDE :
!
MISE EN GARDE :
!
MISE EN GARDE :
!
MISE EN GARDE :
!
MISE EN GARDE :
!
MISE EN GARDE :
!
MISE EN GARDE :
!
AVERTISSEMENT :
!
AVERTISSEMENT :
!
AVERTISSEMENT :
!
AVERTISSEMENT :

11
BBB>8,=?;::7.:8

Félicitations pour votre achat de l'aspirateur de piscine automatique le plus perfectionné du marché sur le plan technique. e Direct
Command est facile à utiliser et vous permet de nettoyer votre piscine à moindre coût et sans efforts. En suivant ce mode d'emploi
simple, vous pourrez nettoyer votre piscine rapidement et de façon efficace à l'aide du Direct Command dès aujourd'hui et pour de
nombreuses années à venir.
Installation
• Placez le bloc d'alimentation électrique dans une zone permettant à la personne utilisant l'aspirateur d'accéder à l'intégralité de la piscine.
• Assurez-vous de brancher le bloc d'alimentation dans une prise de courant de sécurité uniquement, comme un disjoncteur de fuite à la terre (GFI) ou un relais de mise à la terre (E I).
• Observez le bloc d'alimentation pour vous assurer que l'interrupteur est en position « off ».
• Branchez le bloc d'alimentation dans la prise protégée.
•
Branchez le connecteur du nettoyeur dans le bloc d'alimentation. e connecteur est claveté et pourra donc être branché au bloc d'alimentation d'une seule façon. Assurez-vous que la prise est correctement enfoncée
dans le bloc d'alimentation. Faites glisser la serrure du connecteur (collier de serrage) sur le connecteur et tournez-la dans le sens des aiguilles d'une montre jusqu'à ce qu'elle soit serrée.
NE FAITES PAS FONCTIONNER LE NETTOYEUR HORS DE L'EAU.
FAIRE FONCTIONNER LE NETTOYEUR HORS DE L'EAU ABÎME LES MOTEURS ET ANNULE LA GARANTIE
• Placez le nettoyeur dans la piscine et, en cas de besoin, balancez-le d'un côté à l'autre pour libérer l'air pouvant être emprisonné à l'intérieur. e
nettoyeur s'enfoncera jusqu'au fond de la piscine.
• Attachez l'antenne à l'alimentation électrique en enlignant la base de l'antenne avec le connecteur doré de l'alimentation électrique. Vissez l'antenne sur le
connecteur dans le sens des aiguilles d'une montre. ATTENTION A NE PAS TROP A SERRER.
• aissez glisser une longueur suffisante du cordon bleu dans l'eau pour vous assurer que le nettoyeur atteint facilement toute la surface de la piscine.
• e nettoyeur commence alors son programme de nettoyage.
• Il s'éteint automatiquement au bout de trois heures.
• Si un deuxième nettoyage s'avère nécessaire, ou si l'appareil s'est malencontreusement éteint, vous devez attendre une minute avant de rallumer l'unité.
REMARQUE IMPORTANTE :
En mode de fonctionnement normal, le robot peut sembler s'arrêter quelques secondes. Il s'agit d'une attitude normale faisant partie du programme de nettoyage du robot.
L'appareil a différentes manières de nettoyer les murs. Il peut monter jusqu'à la surface, brosser la ligne d'eau, et redescendre vers le sol. Il peut également monter
jusqu'à la surface, s'arrêter de fonctionner quelques secondes, s'éloigner du mur, se remettre en marche, sa pompe d'aspiration le propulsant vers le fond. Il peut enfin
monter jusqu'à la surface, brosser la ligne d'eau, s'arrêter un moment et s'éloigner de la paroi en flottant avant de redescendre vers le fond. Toutes ces variations ont été
programmées afin de nettoyer votre piscine rapidement et efficacement.
Cet appareil a été conçu pour nettoyer toutes les zones de votre piscine. Il montera aux parois, et atteindra la surface de temps en temps. Il est possible qu’une fois la
surface atteinte, il semble continuer à progresser dans la même direction, ou flotter pendant quelques secondes à quelques minutes. Il s’agit d’un fonctionnement normal,
le nettoyeur reprendra ensuite son chemin vers le bas de la paroi pour poursuivre le nettoyage de la piscine. La majorité des impuretés se trouvant sur le sol, le nettoyeur
se concentre sur le nettoyage du sol.
Indicateur de
Signal
Antenne
Connecteur
d'Antenne
UTI ISATION DE A TÉ ÉCOMMANDE :
Pour utiliser la télécommande, placez le nettoyeur dans la piscine. Mettez le nettoyeur en marche en choisissant l’option de nettoyage de 3 heures sur l'alimentation électrique. Attendez
10 secondes. Afin d’activer la télécommande appuyez et libérez n'importe quel bouton de déplacement sur la télécommande. I N'Y A NU BESOIN DE MAINTENIR E BOUTON EN P ACE,
E NETTOYEUR SE DÉP ACERA DANS A DIRECTION DÉSIRÉE JUSQU'À CE QUE E BOUTON D'ARRÊT ROUGE SOIT POUSSÉ. Un bip audible en provenance de la télécommande, indiquera
que le signal a été envoyé au nettoyeur. 'unité s’arrêtera, mais le moteur de pompe continuera à filtrer l'eau. Si vous désirer que le nettoyeur se déplacer vers la droite, appuyez et
libérez le bouton de flèche droite. Quand le nettoyeur est arrivé à la région désirée de la piscine, appuyez et libérez le bouton d'arrêt ROUGE. Appuyez et libérez le bouton de marche
avant ou arrière pour déplacer le nettoyeur dans cette direction. En utilisant ces simples commandes vous pouvez facilement guider le nettoyeur vers n'importe quelle région de votre
piscine. Pour sortir de l’option télécommande, appuyez et libérez le bouton AUTO. 'unité reprendra son programme de nettoyage et arrêtera automatiquement quand il atteint la fin de
son cycle de nettoyage.
Appuyez et
relâchez la
touche
directionnelle
de la
télécommande
pour déplacer
l'appareil de
nettoyage vers
la direction
désirée.

12
BBB>8,=?;::7.:8

Retirer le nettoyeur de la piscine
• Tirez lentement sur le cordon bleu pour approcher le nettoyeur de la surface et du
rebord de la piscine. NE SORTEZ PAS E NETTOYEUR DE A PISCINE EN E TIRANT PAR E
CORDON.
• Penchez-vous et saisissez la poignée du nettoyeur pour le sortir de la piscine tel
qu'indiqué ci-dessous.
Image 1 SAISIR A POIGNÉE Image 2 E SORTIR DE A PISCINE PAR
A POIGNÉE
L'appareil doit être conservé dans un endroit l'abritant des intempéries afin
de protéger son revêtement.
Nettoyage du sac à filtre
• Retournez le nettoyeur et posez-le sur le sol, couvercle inférieur vers le haut.
• Presser les 2 loquets rouges vers le centre du robots comme illustré à la fig. 3. Soulever
la plaque de support du sac du robot.
Image 3
• Retirer le sac de son support en aggripant d'une main la plaque de support et de l'autre le
sac. Eliminer les impuretés se trouvant dans le sac.
Image 4
• Retournez le sac à filtre et nettoyez les débris à l'aide d'un jet d'eau tel qu'indiqué à l'image 5.
Si le sac est très sale, vous pouvez le laver seul à la machine, à l'envers, à l'eau froide et avec
un détergent doux.
IMAGE 5
• Nettoyez tous les débris du couvercle inférieur pour vous assurer de retirer toute la
saleté des filtres du déversoir, tel qu'indiqué à l'image 6.
IMAGE 6
Le sac à filtre doit être nettoyé après chaque utilisation.

13
BBB>8,=?;::7.:8

• Pour remettre en place le sac, commencer par le mettre dans le bon sens. Ensuite,
insérer l'armature du sac dans les rainures prévues à cet effet dans la plaque de
support. Vérifier que le sac soit bien inséré dans la plaque de support.
IMAGE 7
• Pousser fermemement l'armature du sac, dans les rainures. e sac est déormais en place.
• Saisissez le couvercle inférieur, puis retournez-le de façon à ce que le sac pende sous celui-ci.
Remettez le couvercle inférieur sur le nettoyeur en prenant garde à insérer le sac à filtre
dans le nettoyeur.
ASSUREZ-VOUS QUE LE FILTRE EST À L'INTÉRIEUR DU
NETTOYEUR SINON LE COUVERCLE NE FERMERA PAS ET NE SE
VERROUILLERA PAS.
• Mettre en place la plaque de support dans le robot. Vérifier que la plaque de support de
sac soit bien positionnée sur le corps du nettoyeur et refermer les loquets. a plaque et
le sac sont désormais en place.
Entretien du cordon
Pendant l'utilisation du Direct Command, il se peut que le cordon commence à s'enrouler.
Des torsades excessives peuvent faire en sorte que l'aspirateur ne nettoie pas toute la
surface de la piscine.
• Pour dérouler le cordon, il est préférable qu'il soit humide.
• Posez le nettoyeur sur le sol tel qu'indiqué ci-dessous.
• Assurez-vous de le poser dans un endroit dégagé où vous pourrez étendre le cordon sur
toute sa longueur.
• Tirez sur le cordon de façon à ce qu'il ne touche pas le sol.
• À la main, tournez le cordon dans le sens opposé.
• Une fois que le cordon est tendu, enroulez-le pour le ranger, tel qu'indiqué ci-dessous.
Rangement du cordon
• Enroulez le cordon de façon lâche tel qu'indiqué ci-dessous.
Tenez le cordon à proximité du
nettoyeur. Formez une boucle
d'environ deux pieds avec le cordon,
tel qu'indiqué.
Au moment de former la boucle,
enroulez le cordon légèrement dans
le sens contraire des aiguilles d'une
montre pour maintenir sa forme.
NE SERREZ PAS E CORDON AUTOUR
D'OBJETS.
Stockage pour l'hiver
Si les températures tombent régulièrement en dessous de 5 degrés Celsius (45 degrés
Fahrenheit), le nettoyeur et le bloc d'alimentation doivent être rangés à l'intérieur.

14
BBB>8,=?;::7.:8

Guide de dépannage
SYMPTÔME RAISON POSSIBLE SOLUTION
Le cordon se tord ou le câble
s’enroule
Obstruction dans la piscine Enlever l’obstruction dans la piscine.
a longueur du cordon placée dans la piscine
est trop importante.
Ne placez dans la piscine qu’une longueur de cordon suffisante pour permettre à l’appareil de nettoyage d’atteindre le fond.
aissez le cordon excédentaire rentrer dans l’appareil de nettoyage, au besoin.
Enroulement excessif Déroulez le cordon (se reporter à la page 3, Entretien du câble)
e cordon est branché au bloc d’alimentation Assurez-vous de débrancher le cordon du bloc d’alimentation après chaque utilisation afin de soulager la tension
Direct Command se déplace en
cercle
Sac à filtre obstrué Nettoyez le sac à filtre (se reporter à Nettoyage du sac à filtre, sur la page 2)
e couvercle inférieur n’est pas posé
correctement dans l’appareil de nettoyage Enlevez le couvercle inférieur, assurez-vous que le sac à filtre est installé correctement et remettez-le dans l’appareil de nettoyage. (Voir page 3, figure 7)
Débris emprisonnés dans le rail Soulevez doucement tous les rails pour enlever les débris
Direct Command ne couvre pas
l’ensemble de la piscine
e bloc d’alimentation est mal positionné Positionnez le bloc d’alimentation de façon à ce que l’appareil de nettoyage puisse atteindre toutes les parois.
a pompe pour filtration de la piscine est en
marche Éteignez la pompe pour filtration de la piscine.
e sol et les parois sont trop glissants Brossez le sol et les parois.
Enroulement excessif Déroulez le cordon (se reporter à la page 3, Entretien du câble)
Débris emprisonnés dans le rail Soulevez doucement tous les rails pour enlever les débris
Direct Command ne monte pas
sur les parois
Débris dans le sac à filtre Videz le sac à filtre et lavez-le.
e sol et les parois sont trop glissants Brossez le sol et les parois.
’eau est trop froide Assurez-vous que la température de l’eau atteint au moins 60º.
es brosses sont usées Remplacez les brosses – communiquez avec votre fournisseur.
L’appareil de nettoyage ne se
déplace pas
Débris dans le sac à filtre Essayez l’appareil de nettoyage sans le sac à filtre. Si l’appareil de nettoyage commence à se déplacer, nettoyez le sac à filtre.
e couvercle inférieur n’est pas installé
correctement Enlevez le couvercle inférieur, assurez-vous que le sac à filtre est installé correctement et remettez-le dans l’appareil de nettoyage. (Voir page 3, figure 7)
Débris emprisonnés dans le rail Soulevez doucement tous les rails pour enlever les débris
Direct Command ne s’enfonce
pas dans l’eau Air emprisonné dans le sac à filtre Sortez l’appareil de nettoyage de la piscine. avez le sac à filtre. Remettez l’appareil de nettoyage dans la piscine, en le balançant d’avant en arrière pour faire sortir l’air
Direct Command fait des
cabrés
Débris dans le sac à filtre Essayez l’appareil de nettoyage sans le sac à filtre. Si l’appareil de nettoyage ne fait pas de cabrés, nettoyez le sac à filtre.
Débris emprisonnés autour du tube de la roue Vérifiez le tube de la roue afin de déceler la présence de cheveux ou de débris, et enlevez-les au besoin.
e couvercle inférieur n’est pas installé
correctement Enlevez le couvercle inférieur, assurez-vous que le sac à filtre est installé correctement et remettez-le dans l’appareil de nettoyage. (Voir page 3, figure 7)
Débris emprisonnés dans le rail Soulevez doucement tous les rails pour enlever les débris
Direct Command sort de l’eau Air emprisonné dans le sac à filtre Essayez l’appareil de nettoyage sans le sac à filtre. Si l’appareil de nettoyage ne sort pas de l’eau, nettoyez le sac à filtre.
Le voyant DEL du bloc
d’alimentation ne s’allume pas
Prise avec disjoncteur de fuite de terre
défectueuse
Vérifiez le bloc d’alimentation en utilisant une autre prise avec disjoncteur de fuite de terre.
Rallonge défectueuse Enlevez la rallonge et branchez le bloc d’alimentation directement sur une prise avec disjoncteur de fuite de terre.
L’appareil de nettoyage ne
parcourt que quelques pieds.
Installation incorrecte du couvercle inférieur
ou du sac à filtre
Essayez l’appareil de nettoyage sans le sac à filtre (remettez d’abord le couvercle inférieur). Si l’appareil de nettoyage
parcourt plus de quelques pieds, réinstallez le sac à filtre et le couvercle inférieur.
La télécommande ne fonctionne
pas
Pile
Antenne déconnecté de l’alimentation électrique
Câble flottant défectueux
Remplacer la pile
Reconnectez l’antenne
Remplacer le câble
La télécommande fait un « bip »
mais le robot ne répond pas
Pile faible
Télécommande défectueuse
Alimentation électrique défectueuse
Remplacé la pile
Remplacer la télécommande
Remplacer l’alimentation électrique
Si, après avoir suivi toutes les étapes de dépannage, votre appareil de nettoyage ne fonctionne toujours pas bien, veuillez communiquer avec le service à la clientèle de SmartPool, Inc. au 1-732-730-9880.
Vous pouvez également vous rendre sur notre site Web à l’adresse http://www.smartpool.com/website/repairs.html pour visionner des vidéos et pour des solutions de dépannage supplémentaires.

15
BBB>8,=?;::7.:8

A
A
A
Emplacement Nº de pièce Description
1 NC7115 Couvercle supérieur NC71
2 NC7106 Châssis inférieur NC71
3 NC7122 Boîtier d’alimentation NC71
3A NC7122RC Boîtier d’alimentation NC71RC
4 NC7123 Cordon flottant NC71
4A NC7123RC Cordon flottant NC71RC
5 NC7107 Moteur d’entraînement NC71
6 NC7113 Moteur de pompe NC71
6A NC7113RC Moteur de pompe NC71RC
7 NC1004 Brosse d’entraînement (lot de 2) NC71
8 NC7108 Tube de la roue d’entraînement NC71
9 NC7112 Tube de la roue non motrice NC71
10 NC7104 Support de brosse avec roulement et roue d’entraînement (G et D) (1 lot par côté) NC71
11 NC7116 Chenilles NC71
12 NC7117 Roues de chenille (lot de 6) NC71
13 NC7105 Réducteur de tension du câble NC71
14 NC7118 Cache de roues de chenille (G et D) NC71
15 NC7109 Poignée NC71
16 NC7110 Grille de protection de la turbine NC71
17 NC7103 Support central de brosse NC71
18 NC7119 Joint d’étanchéité supérieur et inférieur NC71
19 NC7111 Clapets de vidange rapide intérieurs NC71
20 NC7120 Sac filtrant NC71
21 NC7102 Couvercle inférieur NC71
22 NC7101 Porte du couvercle inférieur NC71
23 NC7114 Clapet anti-retour supérieur NC71

www.smartpool.com
 16
GARANTIE LIMITÉE DE DEUX ANS
0;=:/@4?,I?I1,-=4<@I?0>?I0?AI=414I.:91:=8I809?,@C0C4209.0>?0.394<@0>;,=?4.@74J=0>70>?
2,=,9?4.:9?=070>/I1,@?>8,?I=407>0?70>A4.0>/01,-=4.,?4:9/,9>/0>.:9/4?4:9>9:=8,70>
/@?474>,?4:90?470>?>:@84>,@C.:9/4?4:9>0?,@C7484?,?4:9>/I.=4?0>.4/0>>:@>
,=,9?407484?I0/0/0@C,9>/0$8,=?!::79.N
,=,9?40.:8;7J?0/@9,90?2,=,9?40/0/0@C,9>>@=708:?0@=/09?=,L90809?0?>@=708:?0@=
/,>;4=,?4:9,;=I>09?02,=,9?40>,;;74<@0@94<@0809?G7@?474>,?4:9/@;=:/@4?,@,9,/,0?,@C
F?,?>&94>
,2,=,9?400>?:110=?0,@;=0840=,.30?0@=:@.:9>:88,?0@=;09/,9?@90/@=I0/0N8:4>>@4A,9?
7,/,?0494?4,70/07,.3,?
,2,=,9?40;:=?0@94<@0809?>@=7@?474>,?4:99:=8,700?=,4>:99,-70%:@?/I2H?/I1,@?8,@A,4>
1:9.?4:990809?:@?:@?0,@?=0/I1,477,9.0=I>@7?,9?/07@?474>,?4:9/07@94?I>,9>70?=,9>1:=8,?0@=
/:=42490:@/0?:@?0@?474>,?4:99:9.:91:=80,@C49>?=@.?4:9>.:9?09@0>/,9>70;=I>09?2@4/0
9:?,8809?70/I1,@?/09?=0?409=,4>:99,-700?9I.0>>,4=0;,=7,.30?0@=,99@709?7,;=I>09?0
2,=,9?40
0>:-742,?4:9>/07,2,=,9?40/0$8,=?!::79.>:9?7484?I0>G7,=I;,=,?4:9:@,@=08;7,.0809?/@
;=:/@4?:@/0?:@?.:8;:>,9?/I10.?@0@C,@2=I/0$8,=?!::79.,=I;,=,?4:9:@70
=08;7,.0809?/0;4J.0>;0@?49.7@=070=0.:@=>,@C.:8;:>,9?>0?,@C,;;,=047>=084>G90@19
,@.@9.,>:@;:@=<@07<@08:9?,9?<@0.0>:4?$8,=?!::79.90>0=,?09@=0>;:9>,-70/0
/:88,20>49/4=0.?>:@,..4/09?07>/0;=I5@/4.0>:@/0-70>>@=0>>@=A09@>G/0>;0=>:990>
@?474>,9?7Q,;;,=047:@G/0>-409>@?474>I>09=,;;:=?,A0..07@4.4:@09.:=0/Q,@.@90;0=?0/0;=:14?
:@.:M?>0?/I;09>0>/0<@07<@0?D;0:@9,?@=0<@0.0>:4?
,;=I>09?02,=,9?4090;:=?0;,>>@=70=08;7,.0809?/@>,.G147?=0/@.:@A0=.70491I=40@=/0>
-=:>>0>:@/0>.3094770>
$#%!  FF&&&%##%% #&F&&
F#% )!#$$ &!% #%"&%F#
Q!%% O&&$!#%&# &&%# #$$$! $% $
)!#$$F%"&F$$!#F$%#%&&!#$ 
!#$  # &%#!#$Q$%&% #$FO#$ $#'% $ &O
 %#%#$ % $& $#%! OQ)!% $
$! $% $% F$&)!#F$%$$!# F&#$# &#$
% F$$!#F$%#%$ %)!#$$F% !#$$ 
F%%$!# F&#$# &#$$! $! &#!# !#F%#
Q!!#%%%#% $%%&Q #%F#%)&$%%#
$#%! %!# !#F%#Q!!#!#F$%#%F%%
$$&$ % $$#%! #%'$OQ!!#Q)$%
&&&%##%$QF%%&O$#!% %&)
!#F$%$
,;=I>09?02,=,9?40A:@>:.?=:40/0>/=:4?>=0.:99@>;,=7,7:40?47>0;0@?<@0A:@>,D0E/,@?=0>
/=:4?>A,=4,9?/@9F?,?G7,@?=0:@/@90;=:A49.0G7,@?=0
!:@=:-?094=@9>0=A4.0,@?4?=0/07,2,=,9?40,;;070E@9=0;=I>09?,9??0.394<@0@>?:80=$@;;:=?
$;0.4,74>?/0$8,=?!::79.,@/@7@9/4,@A09/=0/4/0N3GN3
ATTENTION :
0=?,49>7490=>/0A49D70>:9?/,A,9?,20>@50?>G7,/I2=,/,?4:9>@;0=14.40770:@G7Q@>@=0/0>8:?41>
/@0>G/0>:-50?>.:88070>-=:>>0>70>17:??0@=>70>5:@0?>70>/4>?=4-@?0@=>/0.37:=00?70>
,>;4=,?0@=>/0;4>.490,@?:8,?4<@0>7:=><@0.0@C.409?=09?09.:9?,.?,A0.70>>@=1,.0>/0A49D70
0?07>8:?41>;0@A09?K?=0>I=40@>0809?I2=,?429I>:@,-=,>I>=409<@Q091=:??,9?7,>@=1,.0G7,
-=:>>0Q09.=0/0>8:?41>;0@?I2,70809?>Q0>?:8;0=09.,>/0.:9?,.?,A0./0>:-50?>/,9>7,
;4>.490$8,=?!::79.9Q0>?;,>=0>;:9>,-70/07Q@>@=0/0>8:?41>/07Q,-=,>4:9/0>8,=<@0>:@
/0?:@?,@?=0/:88,20/0<@07<@0>:=?0<@0.0>:4?>@=A09,9?,@C7490=>/0A49D70;,>;7@><@07,
;=I>09?02,=,9?407484?I090.:@A=070>/:88,20>.4?I>
