Solera 5560MET User manual

REGISTRO DE TERMINACIÓN DE RED (RTR)
RECORD NETWORK TERMINATION
RÉSILIATION DU RÉSEAU DÉNREGISTREMENT
5560MET; 5560MET/B
5560MET/2; 5560MET/2B
FRANÇAIS
INSTRUCCIONES DE USO Y SEGURIDAD
INSTRUCTIONS FOR USE AND SAFETY
MODE D'EMPLOI ET DE SÉCURITÉ
2
1
www.psolera.com
.IM-5560MET_ED2
-Siga estas intrucciones para cumplir con los reglamentos de baja tensión R.D. 842/2002 y Telecomunicaciones
R.D. 346/2011.
- La instalación, servicio y mantenimiento de los equipos eléctronicos solo pueden ser realizados por una
persona autorizada.
Vista general:
Normativa:

-2-

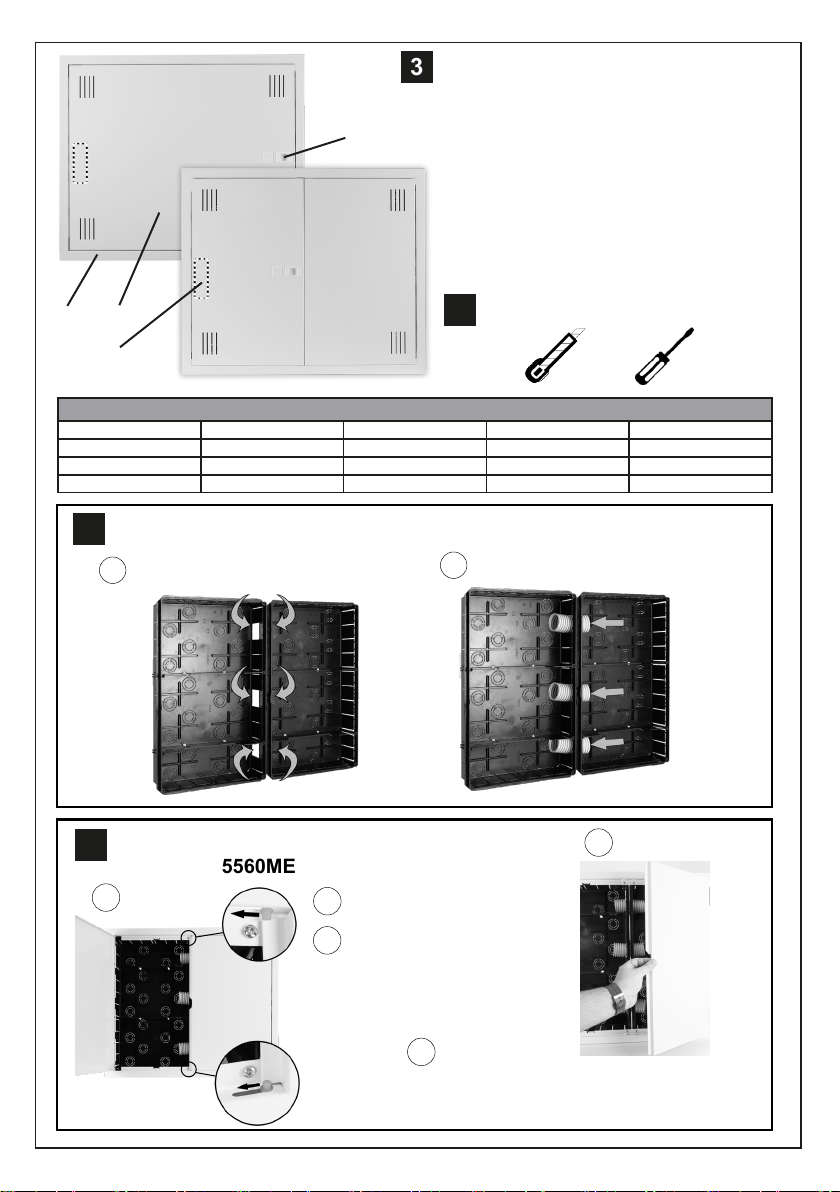

3Descripción y componentes:
Herramientas necesarias:
+
4
-Dimensiones 688x505x86
-Instalación empotrada
-Marco y puerta de chapa de acero. Espesor 1 mm
pintada en blanco a 180ºC.
1- Marco
2- Puerta
3*- 1 base con 2 tomas 2P+T, 16A 250V (no está en todas)
4- Cierre deslizante**
** Posibidad de poner cerradura (CER-1300L2)
4
3*
2
1
1 PUERTA
2 PUERTA
BASE 2 TOMAS
5560MET 5560MET/B
COMPOSICIÓN DE LAS REFERENCIAS
5560MET/2 5560MET/2B
X X
X X
X
X
5Montaje tubos:
AB
Abrir las ventanas necesarias en las cajas para
meter los tubos proporcionados.
Cortar los trozos que se necesiten y colocarlos en
las ventanas.
C
AA
B
6Apertura de las puertas dobles:
(solo para 5560MET/2 y 5560MET/2B)
Abrir puerta izquierda deslizando cierre.
Desplazar pibotes superior e inferior
hasta que se libere la puerta derecha.
Abrir la puerta derecha.
Para cerrar las puertas se actuará en orden
inverso, bloqueando la puerta con los pibotes.
B
B
C

-3-
7Montaje cerradura (CER-1300L2, no incluida):
CD
AB
Roscar la tuerca.
Posición llave puerta
abierta.
Posición llave puerta
cerrada.
Meter cerradura y posicionar la lengueta
de la cerradura de forma correcta.
LENGUETA.
TAPETA.
Desmontar tapeta
Comprobar la posición de la lengueta y su
correcto funcionamiento.
A.- Puerta abierta
B.- Puerta cerrada

-4-
Información Técnica:
PORTALAMPARAS Y ACCESORIOS SOLERA S.A.
Polígono Industrial Fuente del Jarro.
C/. Villa de madrid, 53.
Tel. [phone]
46988 Paterna, Valencia, España.
www.psolera.com
-Temperatura limite para almacenaje, transporte e
instalación.
Consejos de
seguridad y uso.
7
Mantenimiento del producto:
-Limpiar la superficie de las cajas con un trapo humedo
8
9Reciclado del producto:
-Póngase en contacto con el punto de venta, con las autoridades locales o con al fabricante:
10
9
11 *Anexo de información relativa a la directiva RAEE II:
* La envolvente de este producto no está afectada por la Directiva 2012/19/UE RAEE II,
pero los dispositivos AEE (base múltiple descrita en el punto 3 de esta instrucción) incorporados
en el interior sí que lo están de forma individual.
No los tires a la basura, recíclalos.
Este aparato está marcado con el símbolo del cumplimiento con la Directiva Europea 2012/19/UE
relativa a los Residuos de Aparatos Eléctricos y Electrónicos (RAEE II).
Este símbolo en el equipo o en su embalaje indica que el presente producto no puede ser tratado
como un residuo doméstico normal. Debe entregarse en el correspondiente punto de recogida de
equipos eléctricos y electrónicos (de manera gratuita).

-5-
Instructions for use and safety
Tools needed.REFERENCE COMPOSITION; 1 DOOR; 2 DOORS, 2-MULTIPOINT-SOCKET.
Safety and usage tips.
Description and components:
: - Dimensions 688x505x86 – Flush-mounted installation – Steel-sheet frame and door. Thickness 1mm,
painted in white at 180ºC. 1-Frame; 2-Door; 3 * - 2-multipoint-socket 2P + T, 16A 250V (not in all models);
4- Sliding closure **. ** Lock optional (CER-1300L2).
Normative:
- Follow these instructions to comply with the R.D. 842/2002 and Telecommunications R.D. 346/2011.
-
Installation, service and maintenance of the electrical equipment may be carried out by anauthorized person only .
General view:
Tubes assembly: A Open the necessary holes in the boxes to fit the tubes provided. B Cut the pieces that
are needed and place them in the holes.
Opening of double doors: (only for 5560MET/2 and 5560MET/2B). A Open the left door by sliding latch.
B move upper and lower pivots until the right door is released. C open the right door. To close the doors will
act in reverse order, blocking the door with the pivots.
Technical information: -Temperature limit for storage, transport and installation.
Lock assembly (CER-1300L2, not included): A Remove the lid. B Insert the lock and position the lock tab as
indicated in the picture. C Screw the nut. D check the position of the lock tab and its correct operation:
a) Open door; b) Close door. E external view. Key position open. Key position close.
Product maintenance: -Wipe the surface of the boxes with a damp cloth.
Product recycling: -Contact the point of sale, local authorities or the manufacturer.
3
1
2
4
5
6
7
8
9
10
11
ENGLISH
* Annex of information related to the WEEE II directive:
The enclosure of this product is not affected by Directive 2012/19/EU WEEE II, but the EEE devices
(multi-point socket described in point 3 of this instruction) incorporated in the interior, it is affected in
individual form. Do not throw them in the trash, recycle them. This device is marked with the symbol of
compliance with the European Directive 2012/19 /EU on Waste Electrical and Electronic Equipment
(WEEE II). This symbol on the equipment or on its packaging indicates that the present product cannot be
treated as normal household waste. It must be delivered to the corresponding collection point for electrical
and electronic equipment (free of charge).
12
Halogen Free
Mode d'emploi et de sécurité FRANÇAIS
Outils nécessaires: COMPOSITION DE REFRENCES; 1 PORTE; 2 PORTES, BASE AVEC 2 PRISES.
Montage des tubes: A Ouvrir les fenêtres nécessaires dans les boîtes pour s'adapter aux tubes fournis.
B Coupez les morceaux nécessaires et placez-les dans les fenêtres.
Ouverture des doubles portes: (uniquement pour 5560MET/2 et 5560MET/2B). A Ouvrir la porte gauche en
faisant glisser le loquet. B déplacez les pivots supérieur et inférieur jusqu'à la porte droite soit relâchée.
C ouvrir la porte droite. Pour fermer les portes agira dans l'ordre inverse, en bloquant la porte avec les pivots.
Vue d'ensemble:
La réglementation:
-Suivez ces instructions pour se conformer à la réglementation basse tension R.D. 842/2002 et des
télécommunications R.D. 346/2011.
-Installation, entretien et maintenance des équipements électroniques ne peuvent être effectués par une personne autorisée.
Description et composants:- Dimensions 688x505x86 - Installation encastrée -Cadre et porte en tôle d'acier.
Épaisseur 1mm, peint en blanc à 180ºC. 1-Cadre; 2 portes 3 * - 1 base avec 2 prises 2P + T, 16A 250V (pas
toutes les modèles); 4- Fermeture coulissante **. ** Possibilité de mettre une serrure (CER-1300L2).
2
3
1
4
5
6

-6-
ENGLISH
Mode d'emploi et de sécurité FRANÇAIS
Information technique: -Les limites de température pour le stockage, le transport et l'installation.
Ensemble de verrouillage (CER-1300L2, non compris): Pour démonter la patte. B Insérer le verrou et positionner la
languette de la serrure comme indiqué sur l'image. C Visser l'écrou. D vérifier la position de la languette et son bon
fonctionnement: a) Ouvrir la porte; b) Porte fermée E vue externe. Ouvrir la position de la clé. Position clé fermée.
Entretien du produit: -Nettoyer la surface des boîtes avec un chiffon humide.
Des conseils et de l’utilisation de sécurité.
Recyclage du produit: -Contactez le point de vente, avec les autorités locales ou le fabricant:
* Annexe d'informations relatives à la directive DEEE II:
La boîtier de ce produit n'est pas affectée par la directive 2012/19 / UE DEEE II, mais les appareils EEE
(base multiple décrite au point 3 de cette instruction) incorporés à l'intérieur, il est affectée de forme
individuelle. Ne les jetez pas à la poubelle, recyclez-les. Cet appareil est marqué du symbole de conformité
à la directive européenne 2012/19 / UE relative aux déchets d'équipements électriques et électroniques
(DEEE II). Ce symbole sur l'équipement ou sur son emballage indique que le présent produit ne peut pas
être traité comme un déchet ménager normal. Il doit être livré au point de collecte correspondant pour les
équipements électriques et électroniques (gratuit).
8
7
9
10
11
12
Sans Halogène.
