Sony CDX-F7710 Operating Instructions (English Product guide

L
R
31
2
4
5
6
7
AUDIO OUT
FRONT
BUS AUDIO IN
/AUX IN*2
BUS
CONTROL IN
REMOTE
IN
AUDIO OUT
REAR
SUB OUT (MONO)
2005 Sony Corporation Printed in Korea
2-515-343-11 (1)
Cautions
• This unit is designed for negative ground 12 V DC
operation only.
• Do not get the leads under a screw, or caught in moving
parts (e.g. seat railing).
• Before making connections, turn the car ignition off to
avoid short circuits.
• Connect the yellow and red power input leads only
after all other leads have been connected.
• Run all ground leads to a common ground
point.
• Be sure to insulate any loose unconnected leads with
electrical tape for safety.
• The use of optical instruments with this product will
increase eye hazard.
Notes on the power supply lead (yellow)
• When connecting this unit in combination with other
stereo components, the connected car circuit’s rating
must be higher than the sum of each component’s fuse.
• When no car circuits are rated high enough, connect
the unit directly to the battery.
Parts Iist ()
• The numbers in the list are keyed to those in the
instructions.
• The bracket and the protection collar are
attached to the unit before shipping. Before mounting
the unit, use the release keys to remove the bracket
and the protection collar from the unit. For
details, see “Removing the protection collar and the
bracket ()” on the reverse side of the sheet.
• Keep the release keys for future use as they
are also necessary if you remove the unit from
your car.
Caution
Handle the bracket carefully to avoid injuring your
fingers.
Note
Before installing, make sure that the catches on both sides of
the bracket are bent inwards 2 mm (3/32 in). If the catches are
straight or bent outwards, the unit will not be installed securely
and may spring out.

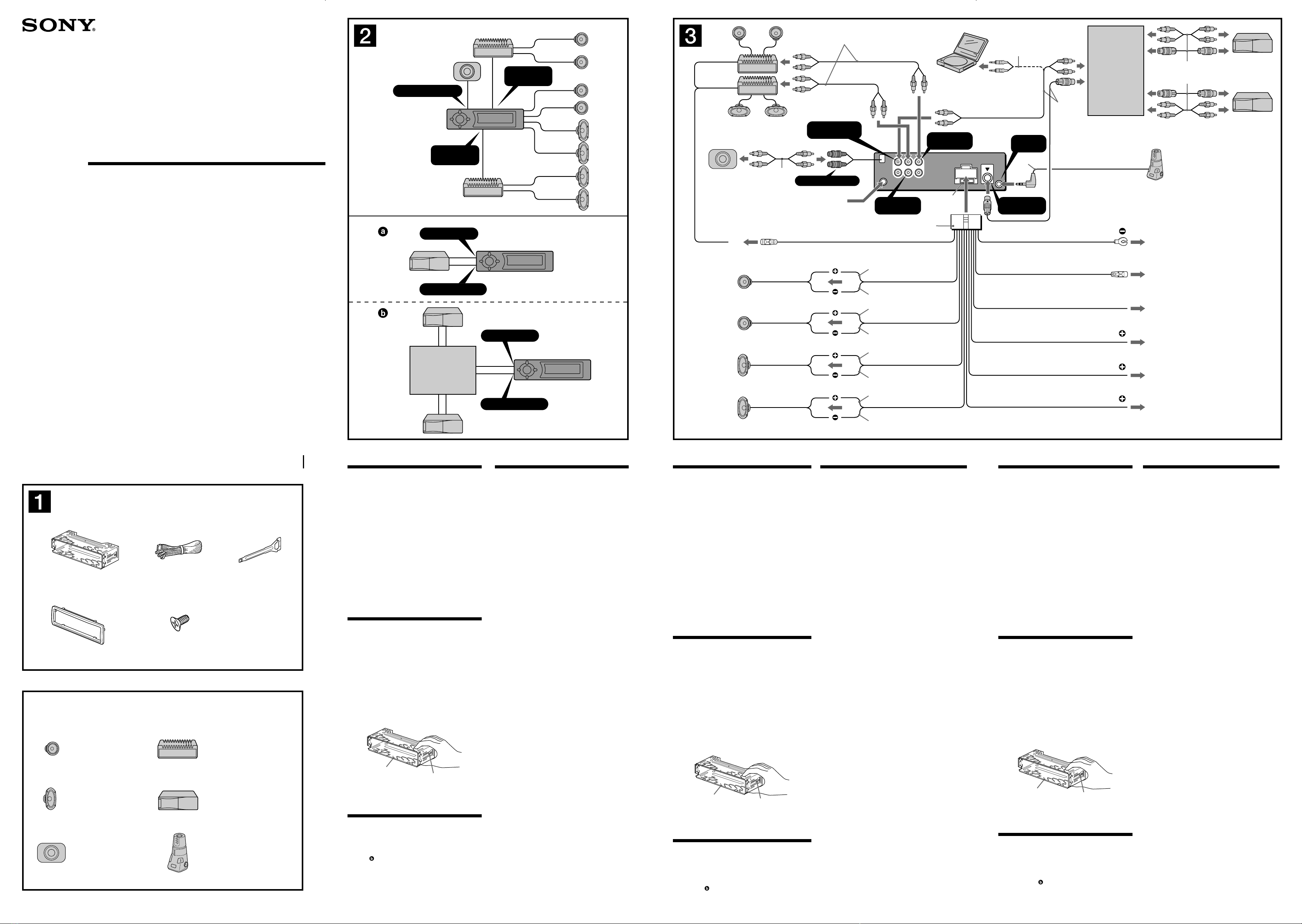

Connection example ()
Notes (-A)
•Be sure to connect the ground lead before connecting the
amplifier.
•The alarm will only sound if the built-in amplifier is used.
Tip (-B-)
For connecting two or more CD/MD changers, the source
selector XA-C30 (optional) is necessary.
Installation/Connections
Installation/Connexions
Instalación/Conexiones
FM/AM
Compact Disc
Player
Connection diagram ()
To a metal surface of the car
First connect the black ground lead, then connect the
orange/white striped, yellow, and red power input leads.
To the power antenna control lead or power
supply lead of antenna booster amplifier
Notes
•It is not necessary to connect this lead if there is no power
antenna or antenna booster, or with a manually-operated
telescopic antenna.
•When your car has a built-in FM/AM antenna in the rear/
side glass, see “Notes on the control and power supply
leads.”
To AMP REMOTE IN of an optional power
amplifier
This connection is only for amplifiers. Connecting any other
system may damage the unit.
To the interface cable of a car telephone
To a car’s illumination signal
Be sure to connect the black ground lead to a metal surface
of the car first.
To the +12 V power terminal which is
energized in the accessory position of the
ignition key switch
Notes
•If there is no accessory position, connect to the +12 V
power (battery) terminal which is energized at all times.
Be sure to connect the black ground lead to a metal
surface of the car first.
•When your car has a built-in FM/AM antenna in the rear/
side glass, see “Notes on the control and power supply
leads.”
To the +12 V power terminal which is
energized at all times
Be sure to connect the black ground lead to a metal surface
of the car first.
Notes on the control and power supply leads
•The power antenna control lead (blue) supplies +12 V DC
when you turn on the tuner.
•When your car has built-in FM/AM antenna in the rear/side
glass, connect the power antenna control lead (blue) or the
accessory power input lead (red) to the power terminal of the
existing antenna booster. For details, consult your dealer.
•A power antenna without a relay box cannot be used with this
unit.
Memory hold connection
When the yellow power input lead is connected, power will
always be supplied to the memory circuit even when the ignition
switch is turned off.
Notes on speaker connection
•Before connecting the speakers, turn the unit off.
•Use speakers with an impedance of 4 to 8 ohms, and with
adequate power handling capacities to avoid its damage.
•Do not connect the speaker terminals to the car chassis, or
connect the terminals of the right speakers with those of the
left speaker.
•Do not connect the ground lead of this unit to the negative (–)
terminal of the speaker.
•Do not attempt to connect the speakers in parallel.
•Connect only passive speakers. Connecting active speakers
(with built-in amplifiers) to the speaker terminals may damage
the unit.
•To avoid a malfunction, do not use the built-in speaker leads
installed in your car if the unit shares a common negative (–)
lead for the right and left speakers.
•Do not connect the unit’s speaker leads to each other.
Note on connection
If speaker and amplifier are not connected correctly, “Failure”
appears in the display. In this case, make sure the speaker and
amplifier are connected correctly.
AUDIO OUT
FRONT
AUDIO OUT
REAR
SUB OUT (MONO)
BUS AUDIO IN
BUS CONTROL IN
A
B
Precauciones
• Esta unidad ha sido diseñada para alimentarse sólo con
cc de 12 V de masa negativa.
• No coloque los cables debajo de ningún tornillo, ni
los aprisione con partes móviles (p. ej. los raíles del
asiento).
• Antes de realizar las conexiones, desactive el
encendido del automóvil para evitar cortocircuitos.
• Conecte los cables de entrada de alimentación
amarillo y rojo solamente después de haber
conectado los demás.
• Conecte todos los cables de conexión a masa
a un punto común.
• Por razones de seguridad, asegúrese de aislar con cinta
aislante los cables sueltos que no estén conectados.
Notas sobre el cable de fuente de alimentación
(amarillo)
• Cuando conecte esta unidad en combinación con otros
componentes estéreo, la capacidad nominal del circuito
conectado del automóvil debe ser superior a la suma
del fusible de cada componente.
• Si no hay circuitos del automóvil con capacidad
nominal suficientemente alta, conecte la unidad
directamente a la batería.
Lista de componentes ()
• Los números de la lista corresponden a los de las
instrucciones.
• La unidad se comercializa con el soporte y el marco
de protección ya colocados. Antes de montarla,
utilice las llaves de liberación para extraer el
soporte y el marco de protección de la misma.
Para obtener más información, consulte “Extracción
del marco de protección y del soporte ()”.
• Conserve las llaves de liberación para
utilizarlas en el futuro, ya que también las
necesitará si retira la unidad del automóvil.
Precaución
Tenga mucho cuidado al manipular el soporte para
evitar posibles lesiones en los dedos.
Nota
Antes de instalar la unidad, compruebe que los enganches de
ambos lados del soporte están doblados hacia adentro 2 mm.
Si no lo están o están doblados hacia afuera, la unidad no se
instalará correctamente y puede saltar.
Ejemplo de conexiones ()
Notas (-A)
•Asegúrese de conectar primero el cable de conexión a masa
antes de realizar la conexión del amplificador.
•La alarma sonará únicamente si se utiliza el amplificador
incorporado.
Sugerencia (-B-)
Si desea conectar dos o más cambiadores de CD/MD,
necesitará el selector de fuente XA-C30 (opcional).
Diagrama de conexión ()
A una superficie metálica del automóvil
Conecte primero el cable de puesta a masa negro, y después
los cables con rayas naranjas y blancas, amarillo, y rojo de
entrada de alimentación.
Al cable de control de la antena motorizada
o al cable de fuente de alimentación del
amplificador de señal de la antena
Notas
•Si no se dispone de antena motorizada ni de amplificador
de antena, o se utiliza una antena telescópica accionada
manualmente, no será necesario conectar este cable.
•Si el automóvil incorpora una antena de FM/AM en el cristal
trasero o lateral, consulte “Notas sobre los cables de control
y de fuente de alimentación”.
A AMP REMOTE IN de un amplificador de
potencia opcional
Esta conexión es sólo para amplificadores. La conexión de
cualquier otro sistema puede dañar la unidad.
Al cable de interfaz de un teléfono para
automóvil
A una señal de iluminación del automóvil
Asegúrese de conectar primero el cable de conexión a masa
negro a una superficie metálica del automóvil.
Al terminal de alimentación de +12 V que
recibe energía en la posición de accesorio del
interruptor de la llave de encendido
Notas
•Si no hay posición de accesorio, conéctelo al terminal de
alimentación (batería) de +12 V que recibe energía sin
interrupción.
Asegúrese de conectar primero el cable de conexión a
masa negro a una superficie metálica del automóvil.
•Si el automóvil incorpora una antena de FM/AM en el cristal
trasero o lateral, consulte “Notas sobre los cables de control
y de fuente de alimentación”.
Al terminal de alimentación de +12 V que
recibe energía sin interrupción
Asegúrese de conectar primero el cable de conexión a masa
negro a una superficie metálica del automóvil.
Notas sobre los cables de control y de fuente de alimentación
•El cable de control de la antena motorizada (azul) suministrará
cc de + 12 V cuando conecte la alimentación del sintonizador.
•Si el automóvil dispone de una antena de FM/AM incorporada
en el cristal trasero o lateral, conecte el cable de control de
antena motorizada (azul) o el cable de entrada de alimentación
auxiliar (rojo) al terminal de alimentación del amplificador de
antena existente. Para obtener más información, consulte a su
distribuidor.
•Con esta unidad no es posible utilizar una antena motorizada
sin caja de relé.
Conexión para protección de la memoria
Si conecta el cable de entrada de alimentación amarillo, el circuito
de la memoria recibirá siempre alimentación, aunque apague la
llave de encendido.
Notas sobre la conexión de los altavoces
•Antes de conectar los altavoces, desconecte la alimentación de
la unidad.
•Utilice altavoces con una impedancia de 4 a 8 Ωcon la
capacidad de potencia adecuada para evitar que se dañen.
•No conecte los terminales de altavoz al chasis del automóvil, ni
conecte los terminales del altavoz derecho con los del izquierdo.
•No conecte el cable de conexión a masa de esta unidad al
terminal negativo (–) del altavoz.
•No intente conectar los altavoces en paralelo.
•Conecte solamente altavoces pasivos. Si conecta altavoces
activos (con amplificadores incorporados) a los terminales de
altavoz, puede dañar la unidad.
•Para evitar fallos de funcionamiento, no utilice los cables de
altavoz incorporados instalados en el automóvil si su unidad
comparte un cable negativo común (–) para los altavoces
derecho e izquierdo.
•No conecte los cables de altavoz de la unidad entre sí.
Nota sobre la conexión
Si el altavoz y el amplificador no están conectados correctamente,
aparecerá “Failure” en la pantalla. Si es así, compruebe la
conexión de ambos dispositivos.
Enganche
Equipment used in illustrations (not supplied)
Appareils utilisés dans les illustrations (non fournis)
Equipo utilizado en las ilustraciones (no suministrado)

AMP REM
Max. supply current 0.3 A
Courant max. fourni 0,3 A
Corriente máx. de alimentación de 0,3 A
Fuse (10 A)
Fusible (10 A)
Fusible (10 A)
Blue/white striped
Rayé bleu/blanc
Con rayas azules y blancas
from car antenna
à partir de l’antenne de la voiture
desde la antena del automóvil
*1
Red
Rouge
Rojo
Yellow
Jaune
Amarillo
White
Blanc
Blanco
Green
Vert
Verde
Purple
Mauve
Morado
White/black striped
Rayé blanc/noir
Con rayas blancas y negras
Gray/black striped
Rayé gris/noir
Con rayas grises y negras
Green/black striped
Rayé vert/noir
Con rayas verdes y negras
Gray
Gris
Gris
Left
Gauche
Izquierdo
Right
Droit
Derecho
Left
Gauche
Izquierdo
Right
Droit
Derecho
ANT REM
Black
Noir
Negro
Blue
Bleu
Azul
Max. supply current 0.1 A
Courant max. fourni 0,1 A
Corriente máx. de alimentación de 0,1 A
Purple/black striped
Rayé mauve/noir
Con rayas moradas y negras
Rear speaker
Haut-parleur arrière
Altavoz posterior
Front speaker
Haut-parleur avant
Altavoz frontal
Active subwoofer
Caisson de graves actif
Altavoz potenciador de
graves activo
Catch



×2

×4
Précautions
• Cet appareil est exclusivement conçu pour fonctionner
sur une tension de 12 V CC avec masse négative.
• Évitez de fixer des vis sur les câbles ou de coincer ceux-
ci dans des pièces mobiles (par exemple, armature de
siège).
• Avant d’effectuer les raccordements, éteignez le moteur
pour éviter un court-circuit.
• Raccordez les câbles d’entrée d’alimentation jaune et
rouge seulement après avoir terminé tous les autres
raccordements.
• Rassemblez tous les câbles de terre en un point
de masse commun.
• Pour des raisons de sécurité, veillez à isoler avec du
ruban isolant tout câble libre non raccordé.
• L’utilisation d’instruments optiques avec ce produit
augmente les risques pour les yeux.
Remarques sur le câble d’alimentation (jaune)
• Lorsque cet appareil est raccordé à d’autres éléments
stéréo, la valeur nominale raccordée du circuit utilisé de
la voiture doit être supérieure à la somme des fusibles de
chaque élément.
• Si aucun circuit de la voiture n’est assez puissant,
raccordez directement l’appareil à la batterie.
Liste des composants ()
• Les numéros de la liste correspondent à ceux des
instructions.
• Le support et le tour de protection sont fixés à
l’appareil en usine. Avant le montage de l’appareil,
utilisez les clés de déblocage pour détacher le support
et le tour de protection de l’appareil. Pour de plus
amples informations, reportez-vous à la section « Retrait
du tour de protection et du support () » au verso.
• Conservez les clés de déblocage pour
une utilisation ultérieure car vous en aurez
également besoin pour retirer l’appareil de votre
véhicule.
Attention
Manipulez précautionneusement le support pour éviter
de vous blesser aux doigts.
Remarque
Avant l’installation, assurez-vous que les loquets des deux côtés
du support sont bien pliés de 2 mm (3/32 po) vers l’intérieur. Si
les loquets sont droits ou pliés vers l’extérieur, l’appareil ne peut
pas être fixé solidement et peut se détacher.
Exemple de raccordement ()
Remarques (-A)
•Raccordez d’abord le câble de mise à la masse avant de
raccorder l’amplificateur.
•L’alarme est émise uniquement lorsque l’amplificateur intégré est
utilisé.
Conseil (-B-)
Dans le cas du raccordement de deux changeurs de CD/MD ou
plus, le sélecteur de source XA-C30 (en option) est requis.
Schéma de raccordement ()
À un point métallique de la voiture
Branchez d’abord le fil de masse noir et, ensuite, les fils d’entrée
d’alimentation rayé orange/blanc, jaune, et rouge.
Vers le câble de commande d’antenne électrique
ou le câble d’alimentation de l’amplificateur
d’antenne
Remarques
•Il n’est pas nécessaire de raccorder ce câble s’il n'y a pas
d’antenne électrique ni d’amplificateur d’antenne, ou avec une
antenne télescopique manuelle.
•Si votre voiture est équipée d’une antenne FM/AM intégrée
dans la vitre arrière/latérale, voir « Remarques sur les câbles de
commande et d’alimentation ».
Au niveau de AMP REMOTE IN de l’amplificateur
de puissance en option
Ce raccordement s’applique uniquement aux amplificateurs.
Le branchement de tout autre système risque d’endommager
l’appareil.
Vers le cordon de liaison d’un téléphone de
voiture
Vers le connecteur du signal d’éclairage de la
voiture
Raccordez d’abord le câble de mise à la masse noir à un point
métallique du véhicule.
À la borne +12 V qui est alimentée quand la clé de
contact est sur la position accessoires
Remarques
•S’il n’y a pas de position accessoires, raccordez la borne
d’alimentation (batterie) +12 V qui est alimentée en permanence.
Raccordez d’abord le câble de mise à la masse noir à un point
métallique du véhicule.
•Si votre voiture est équipée d’une antenne FM/AM intégrée
dans la vitre arrière/latérale, voir « Remarques sur les câbles de
commande et d’alimentation ».
À la borne +12 V qui est alimentée en permanence
Raccordez d’abord le câble de mise à la masse noir à un point
métallique du véhicule.
Remarques sur les câbles de commande et d’alimentation
•Le câble de commande d’antenne électrique (bleu) fournit une
alimentation de + 12 V CC lorsque vous mettez la radio sous tension.
•Lorsque votre voiture est équipée d’une antenne FM/AM intégrée dans
la vitre arrière/latérale, raccordez le câble de commande d’antenne
électrique (bleu) ou l’entrée d’alimentation des accessoires (rouge) à
la borne d’alimentation de l’amplificateur d’antenne existant. Pour plus
de détails, consultez votre détaillant.
•Une antenne électrique sans boîtier de relais ne peut pas être
utilisée avec cet appareil.
Raccordement pour la conservation de la mémoire
Lorsque le câble d’entrée d’alimentation jaune est raccordé, le circuit
de la mémoire est alimenté en permanence même si la clé de contact
est sur la position d’arrêt.
Remarques sur le raccordement des haut-parleurs
•Avant de raccorder les haut-parleurs, mettez l’appareil hors tension.
•Utilisez des haut-parleurs ayant une impédance de 4 à 8 ohms avec
une capacité électrique adéquate pour éviter de les endommager.
•Ne raccordez pas les bornes du système de haut-parleurs au
châssis de la voiture et ne raccordez pas les bornes des haut-
parleurs droit à celles du haut-parleur gauche.
•Ne raccordez pas le câble de mise à la masse de cet appareil à la
borne négative (–) du haut-parleur.
•N’essayez pas de raccorder les haut-parleurs en parallèle.
•Raccordez uniquement des haut-parleurs passifs. Le raccordement de
haut-parleurs actifs (avec amplificateurs intégrés) aux bornes des haut-
parleurs peut endommager l’appareil.
•Pour éviter tout dysfonctionnement, n’utilisez pas les câbles des
haut-parleurs intégrés installés dans votre voiture si l’appareil
partage un câble négatif commun (–) pour les haut-parleurs droit et
gauche.
•Ne raccordez pas entre eux les cordons des haut-parleurs de
l’appareil.
Remarque sur le raccordement
Si les haut-parleurs et l’amplificateur ne sont pas raccordés
correctement, le message « Failure » s’affiche. Dans ce cas, assurez-
vous que les haut-parleurs et l’amplificateur sont bien raccordés.
Loquet
Power amplifier
Amplificateur de puissance
Amplificador de potencia
Rotary commander RM-X4S
Satellite de commande RM-X4S
Mando rotativo RM-X4S
CD/MD changer
Changeur de CD/MD
Cambiador de CD/MD
CDX-F7715X
CDX-F7710
BUS AUDIO IN
BUS CONTROL IN
*3
*not supplied
non fourni
no suministrado
*1RCA pin cord (not supplied)
*2Be sure to match the color-
coded cord for audio to the
appropriate jacks from the unit.
If you connect an optional CD/
MD unit, you cannot use AUX
IN terminal.
*3Auxiliary optional equipment
such as portable DVD player
(not supplied)
*4Supplied with the auxiliary
equipment
*5Supplied with XA-C30
*6Insert with the cord upwards.
*1Cordon à broche RCA (non
fourni)
*2Veillez à faire correspondre
le code de couleur du cordon
audio à celui des fiches
correspondantes de l’appareil.
Si vous raccordez un changeur
de CD/MD en option, vous ne
pouvez pas utiliser la borne
AUX IN.
*3Appareil auxiliaire en option,
par exemple un lecteur de DVD
portable (non fourni)
*4Fourni avec l’appareil auxiliaire
*5Fourni avec le XA-C30
*6Insérez avec le câble vers le
bas.
*1Cable con terminales RCA (no
suministrado)
*2Asegúrese de hacer coincidir
el cable de audio codificado
con colores con las tomas
correspondientes de la unidad.
Si conecta un cambiador de
CD/MD opcional, no podrá
utilizar el terminal AUX IN.
*3Equipo opcional auxiliar como
un reproductor de DVD portátil
(no suministrado)
*4Suministrado con el equipo
auxiliar
*5Suministrado con el XA-C30
*6Insertar con el cable hacia
arriba.
*1
ATT
ILLUMINATION
Orange/white striped
Rayé orange/blanc
Con rayas naranjas y blancas
Light blue
Bleu ciel
Azul celeste
Source selector
(not supplied)
Sélecteur de source
(non fourni)
Selector de fuente
(no suministrado)
XA-C30
Source selector*
Sélecteur de source*
Selector de fuente*
XA-C30
Supplied with the CD/MD changer
Fourni avec le changeur de CD/MD
Suministrado con el cambiador de CD/MD
*4
*5
*6



Dashboard
Tableau de bord
Tablero
12 3
182 mm
53 mm

A TOYOTA
to dashboard/center console
vers le tableau de bord/la console centrale
al tablero o consola central
Bracket
Support
Soporte
Bracket
Support
Soporte
B NISSAN


to dashboard/center console
vers le tableau de bord/la console centrale
al tablero o consola central
Bracket
Support
Soporte
Bracket
Support
Soporte


Existing parts supplied with your car
Pièces existantes fournies avec la voiture
Piezas existentes suministradas con su automóvil
AB
12

max. size
5 ×8 mm
(7/32 ×11/32 in)
Dimensions
max. 5 ×8 mm
(7/32 ×11/32 po)
Tamaño máx.
5 ×8 mm
max. size
5 ×8 mm
(7/32 ×11/32 in)
Dimensions
max. 5 ×8 mm
(7/32 ×11/32 po)
Tamaño máx.
5 ×8 mm
max. size
5 ×8 mm
(7/32 ×11/32 in)
Dimensions
max. 5 ×8 mm
(7/32 ×11/32 po)
Tamaño máx.
5 ×8 mm
max. size
5 ×8 mm
(7/32 ×11/32 in)
Dimensions
max. 5 ×8 mm
(7/32 ×11/32 po)
Tamaño máx.
5 ×8 mm


1
2
Face the hook
inwards.
Tournez le crochet
vers l’intérieur.
El gancho debe
encontrarse en la
parte interior.
Claws
Griffes
Uñas A
B
How to detach and attach the
front panel ()
Before installing the unit, detach the front panel.
-A To detach
Before detaching the front panel, be sure to press .
Press , then slide the front panel to the right, and
gently pull out the left end of the front panel.
-B To attach
Place the hole of the front panel onto the spindle 
on the unit, then lightly push the left side in.
Warning if your car’s ignition
has no ACC position
After turning the ignition off, be sure to press
and hold  on the unit until the display
disappears.
Otherwise, the display does not turn off and this causes
battery drain.
RESET button
When the installation and connections are completed,
be sure to press the RESET button with a ball-point pen,
etc., after detaching the front panel.
Precautions
• Choose the installation location carefully so that the
unit will not interfere with normal driving operations.
• Avoid installing the unit in areas subject to dust, dirt,
excessive vibration, or high temperatures, such as in
direct sunlight or near heater ducts.
• Use only the supplied mounting hardware for a safe
and secure installation.
Mounting angle adjustment
Adjust the mounting angle to less than 45°.
Removing the protection collar
and the bracket ()
Before installing the unit, remove the protection
collar and the bracket from the unit.
1Remove the protection collar .
Engage the release keys together with the
protection collar .
Pull out the release keys to remove the
protection collar .
2Remove the bracket .
Insert both release keys together between
the unit and the bracket until they click.
Pull down the bracket , then pull up the unit
to separate.
Mounting example ()
Installation in the dashboard
Notes
•Bend these claws outward for a tight fit, if necessary (-2).
•Make sure that the 4 catches on the protection collar are
properly engaged in the slots of the unit (-3).
Mounting the unit in a Japanese
car ()
You may not be able to install this unit in some makes of
Japanese cars. In such a case, consult your Sony dealer.
Note
To prevent malfunction, install only with the supplied screws .
Forma de extraer e instalar el
panel frontal ()
Antes de instalar la unidad, extraiga el panel
frontal.
-A Para extraerlo
Antes de retirar el panel frontal, asegúrese de presionar
.
Presione  y, a continuación, deslice el panel
frontal hacia la derecha y tire suavemente de su extremo
izquierdo.
-B Para instalarlo
Coloque el orificio del panel frontal en el eje de
la unidad y, a continuación, presione ligeramente el lado
izquierdo hacia adentro.
Advertencia: si el encendido del
automóvil no dispone de una
posición ACC
Tras apagar el motor, mantenga presionado
 en la unidad hasta que se apague la
pantalla.
Si no lo hace, la pantalla no se desactiva y se desgasta la
batería.
Botón RESET
Una vez finalizada la instalación y las conexiones,
desmonte el panel frontal y presione el botón RESET con
un bolígrafo o un objeto similar.
Precauciones
• Elija cuidadosamente el lugar de montaje de forma que
la unidad no interfiera con las funciones normales de
conducción.
• Evite instalar la unidad donde pueda quedar sometida
a polvo, suciedad, vibraciones excesivas o altas
temperaturas como, por ejemplo, a la luz solar directa o
cerca de conductos de calefacción.
• Para realizar una instalación segura y firme, utilice
solamente la ferretería de montaje suministrada.
Ajuste del ángulo de montaje
Ajuste el ángulo de montaje a menos de 45°.
Extracción del marco de
protección y del soporte ()
Antes de instalar la unidad, retire el marco de
protección y el soporte de la misma.
1Retire el marco de protección .
Acople las llaves de liberación al marco de
protección .
Retire las llaves de liberación para extraer
el marco de protección .
2Retire el soporte .
Inserte ambas llaves de liberación entre la
unidad y el soporte hasta que encajen.
Presione el soporte y, a continuación,
levante la unidad para separar ambos
elementos.
Ejemplo de montaje ()
Instalación en el tablero
Notas
•Si es necesario, doble estas uñas hacia fuera para que encaje
firmemente (-2).
•Compruebe que los 4 enganches del marco de protección 
estén bien fijados en las ranuras de la unidad (-3).
Montaje de la unidad en un
automóvil japonés ()
Es posible que no pueda instalar esta unidad en algunos
automóviles japoneses. En tal caso, consulte a su
distribuidor Sony.
Nota
Para evitar que se produzcan fallos, realice la instalación
solamente con los tornillos suministrados .
Orient the release
key correctly.
Orientez
correctement la clé
de déblocage.
Oriente la llave de
liberación en la
dirección correcta.
Existing parts supplied with your car
Pièces existantes fournies avec la voiture
Piezas existentes suministradas con su automóvil
Retrait et fixation de la façade
()
Avant d’installer l’appareil, retirez la façade.
-A Pour la retirer
Avant de retirer la façade, n’oubliez pas d’appuyer sur
.
Appuyez sur , faites glisser la façade vers la
droite, puis tirez doucement l’extrémité gauche de la
façade pour la dégager.
-B Pour la fixer
Engagez l’orifice de la façade sur la tige de
l’appareil, puis poussez doucement sur le côté gauche
pour l’installer en position.
Avertissement si le contact de
votre véhicule ne comporte pas
de position ACC
Après avoir coupé le moteur, n’oubliez pas
de maintenir la touche  enfoncée sur
l’appareil jusqu’à ce que l’affichage disparaisse.
Sinon, l’affichage n’est pas désactivé et la batterie du
véhicule se décharge.
Touche RESET
Une fois que l’installation et les raccordements sont
terminés, retirez la façade et appuyez sur la touche
RESET à l’aide d’un stylo à bille ou d’un autre objet
pointu.
Précautions
• Choisissez soigneusement l’emplacement d’installation
pour que l’appareil ne gêne pas le chauffeur pendant la
conduite.
• Évitez d’installer l’appareil dans un endroit exposé à
la poussière, à la saleté, à des vibrations excessives ou
à des températures élevées comme en plein soleil ou à
proximité de conduits de chauffage.
• Pour garantir un montage sûr, n’utilisez que le matériel
fourni.
Réglage de l’angle de montage
Ajustez l’inclinaison à un angle inférieur à 45°.
Retrait du tour de protection et
du support ()
Avant d’installer l’appareil, retirez le tour de
protection et le support de l’appareil.
1Retirez le tour de protection .
Insérez les clés de déblocage en même
temps dans le tour de protection .
Tirez sur les clés de déblocage pour retirer
le tour de protection .
2Retirez le support .
Insérez les clés de déblocage en même
temps entre l’appareil et le support 
jusqu’au déclic.
Tirez le support vers le bas, puis tirez sur
l’appareil vers le haut pour les séparer.
Exemple de montage ()
Installation dans le tableau de bord
Remarques
•Si nécessaire, pliez ces griffes vers l’extérieur pour assurer
une prise correcte (-2).
•Assurez-vous que les 4 loquets situés sur le tour de protection
sont correctement engagés dans les fentes de l’appareil
(-3).
Installation de l’appareil dans
une voiture japonaise ()
Cet appareil ne peut pas être installé dans certaines
voitures japonaises. Consultez, dans ce cas, votre
détaillant Sony.
Remarque
Pour éviter tout dysfonctionnement, utilisez uniquement les vis
fournies pour le montage.

