Sony CDX-705 - Compact Disc Changer System User manual

SONY.
Compact Disc
Changer
Operating Instructions
Mode d'emploi
Manual de instrucciones
ERASE
Owner's Record
The model and serial numbers are located at the rear of the CD changer.
Record the serial number in the space provided below.
Refer to these numbers whenever you call upon your Sony dealer regarding this
product.
Model No.CDX-705
COMPACT
DIGITAL AUDIO
CDX-705
Sony Corporation © 1996 Printed in Japan

For the customers in the USA
WARNING
This
equipment
has
been
tested
and
found
to
comply
with
the
limits
for
a
Class
B
digital
device,
pursuant
to
Part
15
of
the
FCC
Rules.
These
limits
are
designed
to
provide
reasonable
protection
against
harmful
interference
in
a
residential
installation.
This
equipment
generates,
uses,
and
can
radiate
radio
frequency
energy
and,
if
not
installed
and
used
in
accordance
with
the
instructions,
may
cause
harmful
interference
to
radio
communications.
However,
there
is
no
guarantee
that
interference
will
not
occur
ina
particular
installation.
If
this
equipment
does
cause
harmful
interference
to
radio
or
television
reception,
which
can
be
determined
by
turning
the
equipment
off
and
on,
the
user
is
encouraged
to
try
to
correct
the
interference
by
one
or
more
of
the
following
measures:
— Reorient or relocate the receiving antenna.
—
Increase
the
separation
between
the
equipment
and
receiver.
—
Connect
the
equipment
into
an
outlet
on
a
circuit
different
from
that
to
which
the
receiver is connected.
—
Consult
the
dealer
or
an
experienced
radio/TV
technician
for
help.
You
are
cautioned
that
any
changes
or
modifications
not
expressly
approved
in
this
manual
could
void
your
authority
to
operate
this
equipment.
CAUTION
The
use
of
optical
instruments
with
this
product
will
increase
eye
hazard.

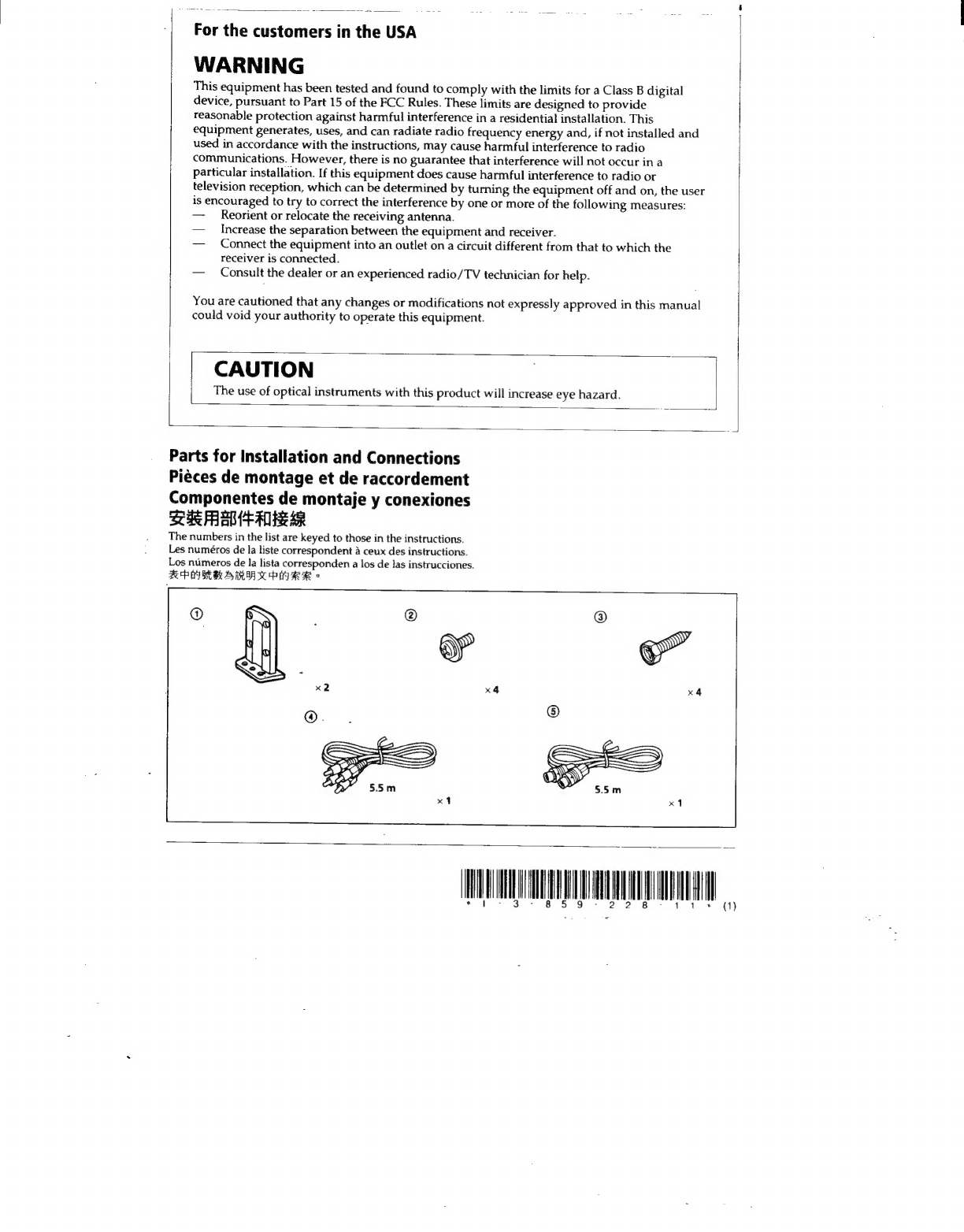

Parts for Installation and Connections
Piéces
de
montage
et
de
raccordement
Componentes de montaje y conexiones
SH FAB TAR
The numbers in the list are keyed to those in the instructions.
Les numéros de la liste correspondent à ceux des instructions.
Los
numeros
de
la
lista
corresponden
a
los
de
las
instrucciones.
POR ARH HR o
1
DRA
* (1)

© © |

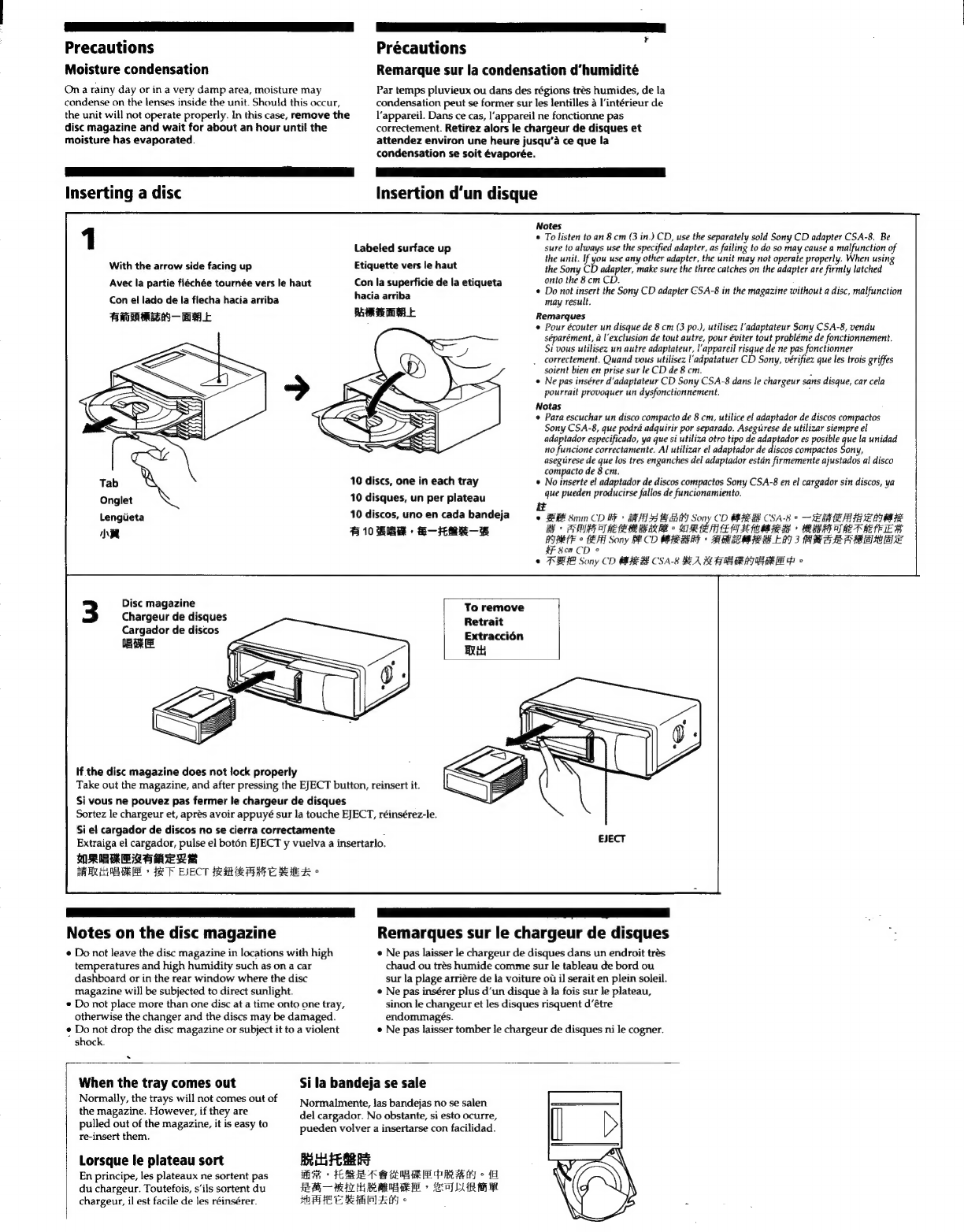

Precautions
Moisture condensation
On a rainy day or in a very damp area, moisture may
condense on the lenses inside the unit. Should this occur,
the unit will not operate properly. In this case, remove the
disc magazine and wait for about an hour until the
moisture has evaporated.
AAA
Inserting a disc
BE
Précautions í
Remarque sur la condensation d'humidité
Par temps pluvieux ou dans des régions très humides, de la
condensation peut se former sur les lentilles à l’intérieur de
l'appareil. Dans ce cas, l'appareil ne fonctionne pas
correctement. Retirez alors le chargeur de disques et
attendez environ une heure jusqu'à ce que la
condensation se soit évaporée.
na |
Insertion d'un disque
Notes
1 e To listen to an 8 cm (3 in.) CD, use the separately sold Sony CD adapter CSA-8. Be
Labeled surface up sure to always use the specified adapter, as failing to do so may cause a malfunction of
it. $ th , th i E i
Etiquette vers le haut the unit. If you use any other adapter, the unit may not operate properly. When using
With the arrow side facing up the Sony CD adapter, make sure the three catches on the adapter are firmly latched
Avec la partie fléchée tournée vers le haut Con la superficie de la etiqueta onto the 8 cm CD.
par r | E . 7 haci hae a e Do not insert the Sony CD adapter CSA-8 in the magazine without a disc, malfunction
Con el lado de la flecha hacia arriba acia artina may result.
ANARA- AE RARE E Remarques
e Pour écouter un disque de 8 cm (3 po.), utilisez l'adaptateur Sony CSA-8, vendu
séparément, à l'exclusion de tout autre, pour éviter tout prabléme de fonctionnement.
Si vous utilisez un autre adaptateur, l'appareil risque de ne pas fonctionner
. correctement. Quand vous utilisez l'adpatatuer CD Sony, vérifiez que les trois griffes
soient bien en prise sur le CD de 8 cm. f
e Ne pas insérer d'adaptateur CD Sony CSA-8 dans le chargeur sans disque, car cela
pourrait provoquer un dysfonctionnement. .
Notas
© Para escuchar un disco compacto de 8 cm, utilice el adaptador de discos compactos
Sony CSA-8, que podrá adquirir por separado. Asegúrese de utilizar siempre el
adaptador especificado, ya que si utiliza otro tipo de adaptador es posible que la unidad
no funcione correctamente. Al utilizar el adaptador de discos compactos Sony,
asegúrese de que los tres enganches del adaptador están firmemente ajustados al disco
compacto de 8 cm.
e No inserte el adaptador de discos compactos Sony CSA-8 en el cargador sin discos, ya
que pueden producirse fallos de funcionamiento.
10 discs, one in each tray
10 disques, un per plateau
; s a
Lengüeta 10 discos, uno en cada bandeja © ERE 8mm CD BF + AS FSS HEALY Sony CD BEBES CSA-8 > — ERR AIRE TRUE
IA 5 10 FER SMR as ARUBA > UIR EFT EET SCAR BCS + DÉSERT AT BET BEE IE
eae o (EH Sony HE CD REAR SS AF + AUER MOIR AS ERI 3 AREA AE ARE A ETE
sem CD o
e TEE Sony CD PORE CSA-8 BEAR RER ATE REE p o
3
Disc
magazine
To
remove
Chargeur
de
disques
P
Cargador
de
discos
AM
ERE
TE
If the disc magazine does not lock properly
Take out the magazine, and after pressing the EJECT button, reinsert it.
Si vous ne pouvez pas fermer le chargeur de disques
Sortez le chargeur et, après avoir appuyé sur la touche EJECT, réinsérez-le.
Si el cargador de discos no se cierra correctamente .
Extraiga el cargador, pulse el botón EJECT y vuelva a insertarlo.
ORIBE LARERE
AARNE BRE > FEF EJECT REE PRE HE ©
EJECT
Remarques sur le chargeur de disques
+ Ne pas laisser le chargeur de disques dans un endroit très
chaud ou trés humide comme sur le tableau de bord ou
sur la plage arriére de la voiture oú il serait en plein soleil.
+ Ne pas insérer plus d'un disque à la fois sur le plateau,
sinon le changeur et les disques risquent d'être
endommagés.
+ Ne pas laisser tomber le chargeur de disques ni le cogner.
Notes on the disc magazine
¢ Do not leave the disc magazine in locations with high
temperatures and high humidity such as on a car
dashboard or in the rear window where the disc
magazine will be subjected to direct sunlight.
+ Do not place more than one disc at a time onto one tray,
otherwise the changer and the discs may be damaged.
e Do not drop the disc magazine or subject it to a violent
shock.
`
When the tray comes out
Normally, the trays will not comes out of
the magazine. However, if they are
pulled out of the magazine, it is easy to
re-insert them.
Si la bandeja se sale
Normalmente, las bandejas no se salen
del cargador. No obstante, si esto ocurre,
pueden volver a insertarse con facilidad.
Bh FERS EF
Be RAK SER DRAM > 18
a > E DURI Ll
BEREAN >
Lorsque le plateau sort
En principe, les plateaux ne sortent pas
du chargeur. Toutefois, s'ils sortent du
chargeur, il est facile de les réinsérer. Hh

WEA O E M]
Precauciones
Condensación de humedad
En los días lluviosos o en zonas muy húmedas, puede
condensarse humedad en las lentes del interior de la
unidad. Si esto ocurre, ésta no funcionará correctamente.
En este caso, extraiga el cargador de discos y espere
durante una hora aproximadamente hasta que la
humedad se evapore.
E OA
Inserción de discos
TB
Release, and slide open.
Relâchez et coulissez pour ouvrir.
Suelte y deslice para abrir.
Lil
_ Use the unit with the door closed
Otherwise, foreign matter may enter the unit and
contaminate the lenses inside the changer.
Utiliser cet appareil avec la trappe fermée
Sinon, des corps étrangers pourraient pénétrer dans
l'appareil et encrasser les lentilles dans le lecteur.
Emplee la unidad con la puerta cerrada
De lo contrario podrian objetos extraños y
contaminar las lentes del interior del cambiador.
BR LP RI
PSA AREIA A E aS US EME C
[ar ee A A
Notas sobre el cargador de discos
+ No lo deje en lugares muy húmedos o con temperaturas
altas, como en el salpicadero del automóvil o en la
ventanilla trasera, expuesto a la luz solar directa.
+ No inserte más de un disco en una bandeja de una vez, ya
que en caso contrario el cambiador y los discos pueden
dañarse.
+ No lo deje caer ni lo exponga a golpes violentos.
Unlock
Déverrouiller
Desbloqueo
SS
ERA
ARA
PN A (BASH y + RAR TA SER SE CROIRE RER RTE ©
ERE SAA + HERS AS TREER HETER] o CES + ANDE
BEE: TEBEOS TARDE e
Fe A —RISER
y
RA
Note
When a disc magazine is inserted into the CD changer or the
reset button of the connected car audio is pressed, the unit will
automatically be activated and read the information on the CDs.
When the information on all the CDs in the disc magazine has
been read, the unit will automatically stop operation.
Remarque
Quand un chargeur de disques est inséré dans le changeur de
CD ou si la touche de réinitialisation de l'autoradio raccordé est
enclenchée, l'appareil se met automatiquement en marche et
reproduit les CD. Lorsque tous les CD du chargeur ont été
reproduits, l'appareil s'arrête automatiqement.
Nota
Cuando inserta un cargador de discos en el cambiador de discos
compactos, o si está pulsado el botón de reposición del equipo de
audio para automóvil conectado, la unidad se activará
automáticamente y leerá la información de los discos compactos.
Una vez leída la información de todos los discos compactos del
cargador de discos, la unidad detendrá automáticamente la
operación.
at
ECER RA CD RRR T TERENAS SH
FRERE + Hé AUS Be (FT RY) MER CD LATE e
RCA ER PAG CD. EATERIES > ESERIES ABERRI >
A A A a
BREAN :
e CRIAR EA AA BREA > PUERTA
LHe T SRR SBR BR BB MHA o
SR LA EOE ES IA A
IRTA ik 28 AMB BE ©
E We fas HH LAS El a OT RE o
With the cut-away portion of the tray facing you, insert the
right corner of the tray in the stot, then push in the left
corner until it clicks.
Note
Do not insert the tray upside down or in the wrong direction.
Avec la portion découpée du plateau vous faisant face,
insérer le coin droit du plateau dans la fente, puis enfoncer
le coin gauche jusqu'au déclic.
Remarque
Ne pas insérer le plateau à l'envers ou dans le mauvais sens.
Con ia parte de corte de la bandeja hacia afuera, inserte la
esquina derecha de dicha bandeja en la ranura y, a
continuación, ejerza presión en la esquina izquierda hasta
oír un chasquido.
Nota
No inserte la bandeja al revés o en la dirección incorrecta.
ATRARON AS CAEMABIE AM AEE
AER ERE >
PARE LRT RL OT ACHES NÓ e

This way
Oui
Asi
IE

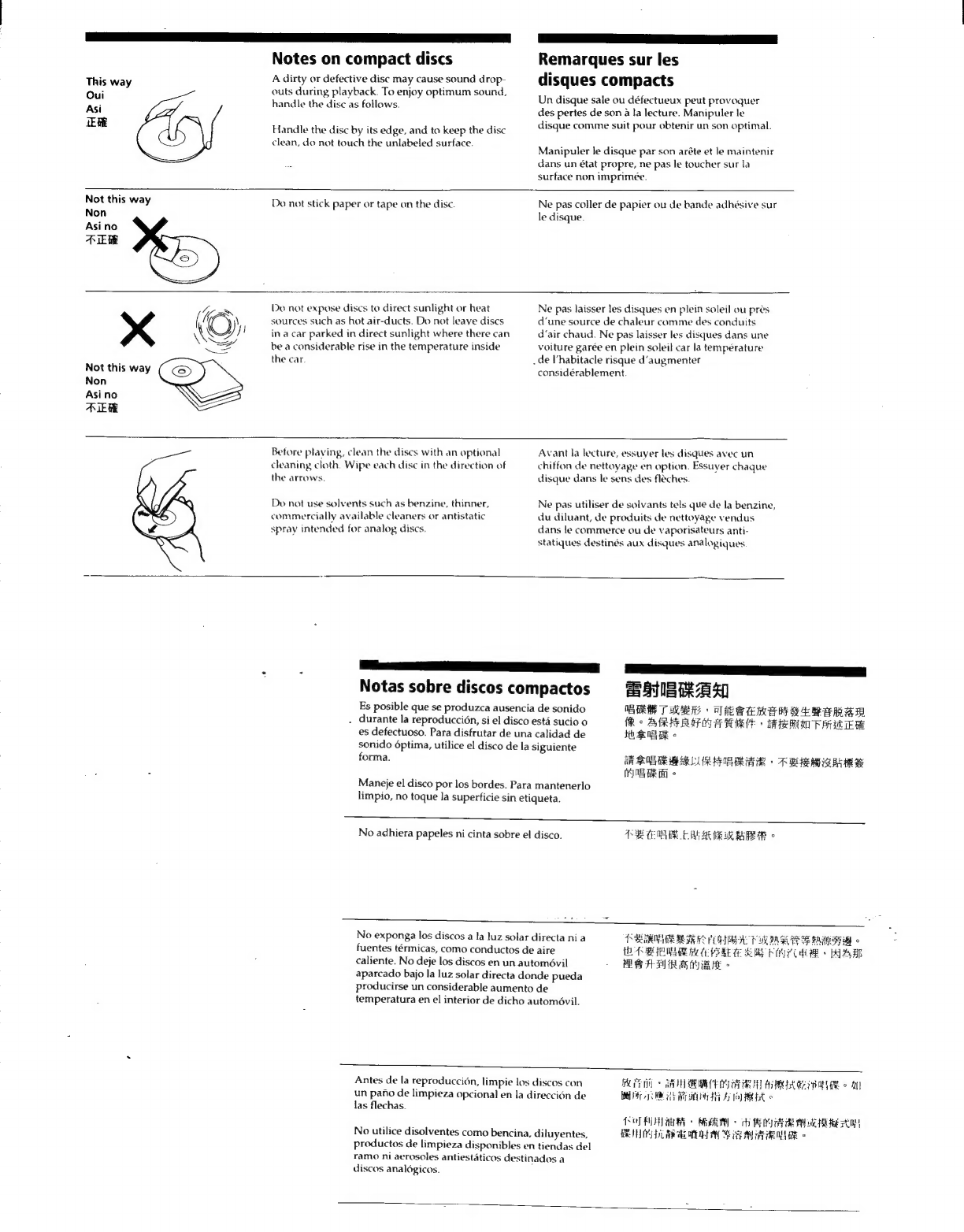

Notes on compact discs
A dirty or defective disc may cause sound drop-
outs during playback. To enjoy optimum sound,
handle the disc as follows.
Handle the disc by its edge, and to keep the disc
clean, do not touch the unlabeled surface.
a eee
Remarques sur les
disques compacts
Un disque sale ou défectueux peut provoquer
des pertes de son a la lecture. Manipuler le
disque comme suit pour obtenir un son optimal.
Manipuler le disque par son aréte et le maintenir
dans un état propre, ne pas le toucher sur la
surface non imprimée.
Not this way
Do not stick paper or tape on the disc.
Ne pas coller de papier ou de bande adhésive sur
le disque.
dy
Ww
TT
FER
haa na
Asi no
4
X «X
(
\
Not this way CR
Non
Asi no NS
FER NG
Do not expose discs to direct sunlight or heat
sources such as hot air-ducts. Do not leaye discs
in a car parked in direct sunlight where there can
be a considerable rise in the temperature inside
the car
Ne pas laisser les disques en plein soleil ou pres
d'une source de chaleur comme des conduits
d'air chaud. Ne pas laisser les disques dans une
voiture garée en plein soleil car la température
. de l'habitacle risque d'augmenter
considérablement
Betore playing, clean the discs with an optional
cleaning cloth. Wipe each disc in the direction of
the arrows.
Do not use solvents such as benzine, thinner,
commercially available cleaners or antistatic
spray intended for analog discs.
Avant la lecture, essuyer les disques avec un
chiffon de nettoyage en option. Essuyer chaque
disque dans le sens des flèches.
Ne pas utiliser de solvants tels que de la benzine,
du diluant, de produits de nettoyage vendus
dans le commerce ou de vaporisateurs anti-
statiques destinés aux disques analogiques
|
A
A
A
Notas
sobre
discos
compactos
Es posible que se produzca ausencia de sonido
.
durante
la
reproducción,
si
el
disco
está
sucio
o
es
defectuoso.
Para
disfrutar
de
una
calidad
de
A
ar
a]
=
SAR
MERE
TIRENA
+
EI
fE
TE
Hr
SAR
ELO
Bo
ARRIOLA
PRE
SIE
>
sonido
óptima,
utilice
el
disco
de
la
siguiente
forma.
aR SOR TS RR ESO RR YAIR + 7S RUBE A YS BA HE a
MAME RR IE o
Maneje
el
disco
por
los
bordes.
Para
mantenerlo
limpio,
no
toque
la
superficie
sin
etiqueta.
No adhiera papeles ni cinta sobre el disco.
ASS RER AI
No
exponga
los
discos
a
la
luz
solar
directa
ni
a
fuentes
térmicas,
como
conductos
de
aire
caliente.
No
deje
los
discos
en
un
automóvil
aparcado
bajo
la
luz
solar
directa
donde
pueda
producirse
un
considerable
aumento
de
temperatura
en
el
interior
de
dicho
automóvil.
PARROT RARA o
E PR URR EEEE ABS ONY CURE + HAS BD
HS TER BRIE >
Antes de la reproducción, limpie los discos con
un
paño
de
limpieza
opcional
en
la
dirección
de
las flechas.
No
utilice
disolventes
como
bencina,
diluyentes,
productos
de
limpieza
disponibles
en
tiendas
del
ramo
ni
aerosoles
antiestáticos
destinados
a
discos
analógicos.
PAC PE + RAM OE (FU ART ABER OO PR ORL o A)
IA AA AA ©
E RAL «Hr BE RÉ R TA CU
PHYS AP E NS RARE ©

Features
e Sony BUS system compatible mobile CD changer.
e Compact and space-saving design for vertical,
horizontal, suspended or inclined installation.
+ 8 fs digital filter for high quality sound.
¢ 1 bit D/A converter.
+ Program memory function* for preselecting your
favorite tracks from the discs in the changer, and
playing them back in the order you want.
+ Custom file function* for custom naming and
displaying the title of each disc.
e Digital D-bass function* for reproducing more
powerful bass sound.
* Only available when connected to a main that supports this
function.

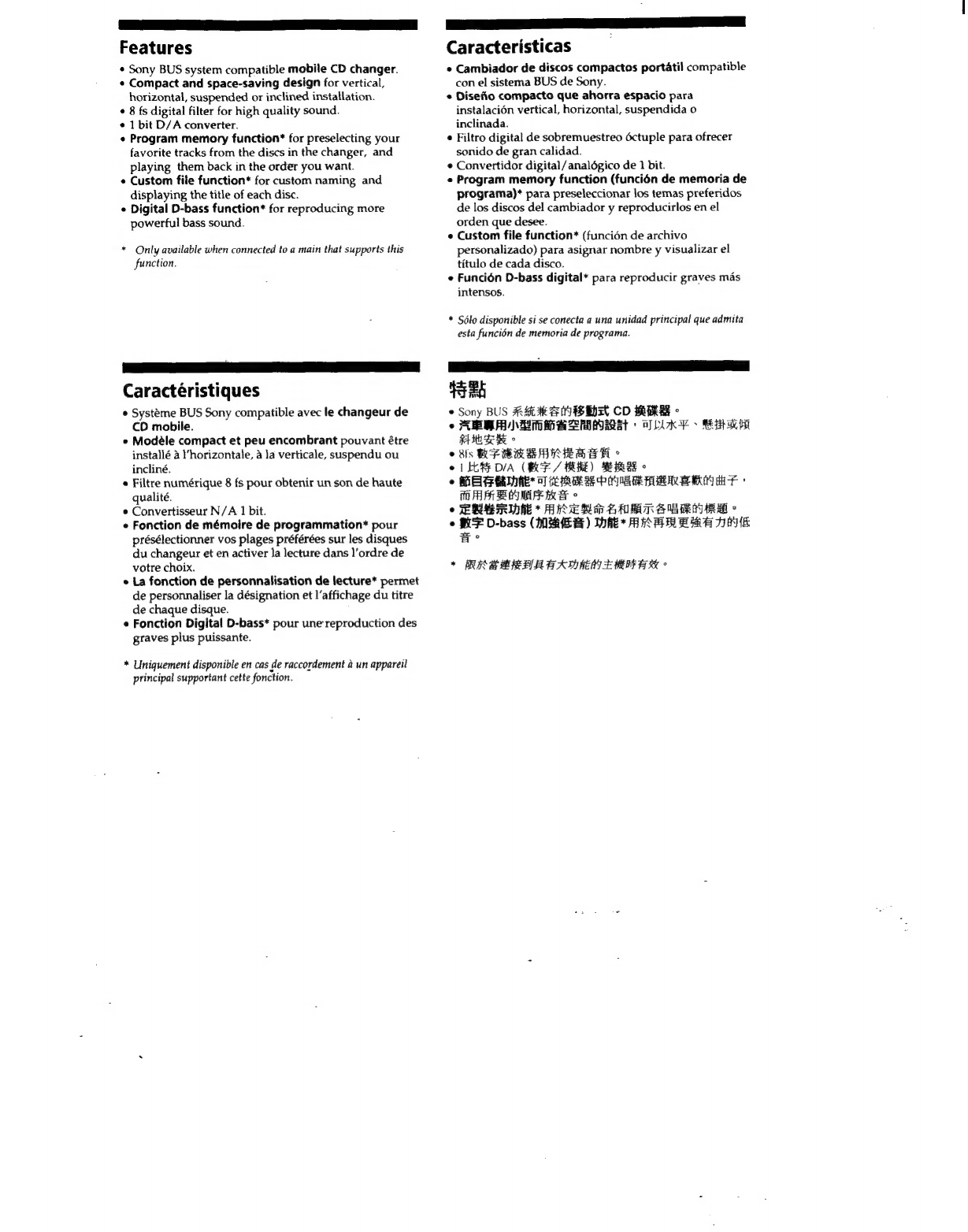

Caractéristiques
e Système BUS Sony compatible avec le changeur de
CD mobile.
+ Modèle compact et peu encombrant pouvant être
installé à l'horizontale, à la verticale, suspendu ou
incliné.
e Filtre numérique 8 fs pour obtenir un son de haute
qualité.
e Convertisseur N/A 1 bit.
e Fonction de mémoire de programmation* pour
présélectionner vos plages préférées sur les disques
du changeur et en activer la lecture dans l’ordre de
votre choix.
e La fonction de personnalisation de lecture* permet
de personnaliser la désignation et l'affichage du titre
de chaque disque.
e Fonction Digital D-bass* pour une reproduction des
graves plus puissante.
* Uniquement disponible en cas de raccordement a un appareil
principal supportant cette fonction.
=a
a
ee
Caracteristicas
|
+ Cambiador de discos compactos portátil compatible
con el sistema BUS de Sony.
+ Diseño compacto que ahorra espacio para
instalación vertical, horizontal, suspendida o
inclinada.
e Filtro digital de sobremuestreo óctuple para ofrecer
sonido de gran calidad.
e Convertidor digital / analógico de 1 bit.
e Program memory function (función de memoria de
programa)* para preseleccionar los temas preferidos
de los discos del cambiador y reproducirlos en el
orden que desee.
e Custom file function* (función de archivo
personalizado) para asignar nombre y visualizar el
título de cada disco.
e Función D-bass digital* para reproducir graves más
intensos.
* Sólo disponible si se conecta a una unidad principal que admita
esta función de memoria de programa.
EA
Fri
e Sony BUS AMIRA MISE CD RRB >
RENE IS AA
RHEE o
o gis Et E LILN BH >
e i ICH D/A (RF / RH) BRA ©
o METRE T ARES ch (MINE RE EAR R
i FAP OPE °
. ERIN * AKER ANAT AIR >
e BF D-bass (MBE) DÉÉ*HRARERE JPE
A
* BUR BRR BR BADD REN EE ARA ©

PAE

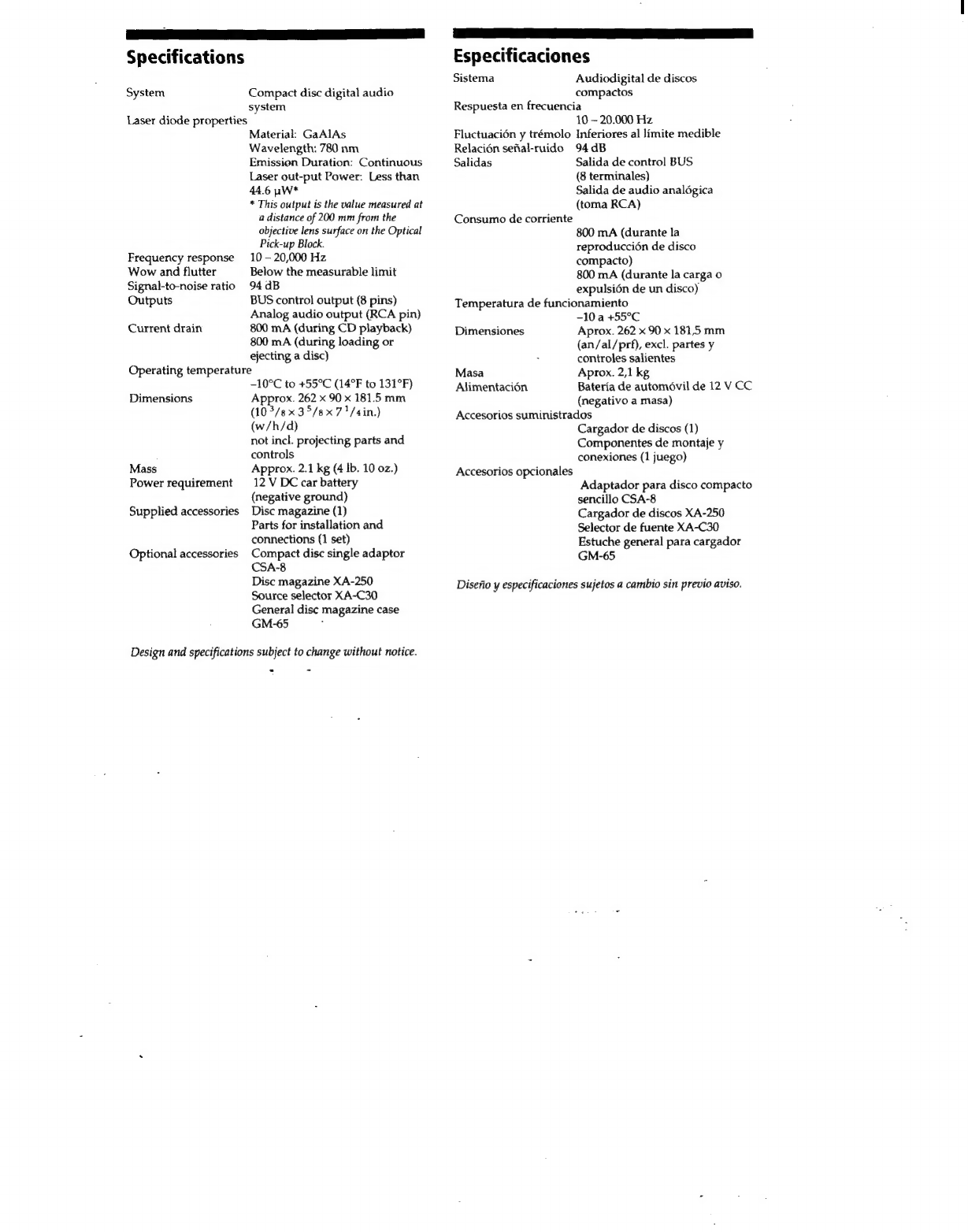

Specifications
System Compact disc digital audio
system
Laser diode properties
Material: GaAlAs
Wavelength: 780 nm
Emissien Duration: Continuous
Laser out-put Power: Less than
44.6 pW*
* This output is the value measured at
a distance of 200 mm from the
objective lens surface on the Optical
Pick-up Block.
Frequency response 10 - 20,000 Hz
Wow and flutter Below the measurable limit
Signal-to-noise ratio 94 dB
Outputs BUS control output (8 pins)
Analog audio output (RCA pin)
800 mA (during CD playback)
800 mA (during loading or
ejecting a disc)
Operating temperature
-10°C to +55°C (14°F to 131°F)
Approx. 262 x 90 x 181.5 mm
(10 3/8 x 35/8 x 7}/4in.)
(w/h/d)
not incl. projecting parts and
controls
Mass Approx. 2.1 kg (4 Ib. 10 oz.)
Power requirement 12 V DC car battery
(negative ground)
Supplied accessories Disc magazine (1)
Parts for installation and
connections (1 set)
Optional accessories Compact disc single adaptor
CSA-8
Disc magazine XA-250
Source selector XA-C30
General disc magazine case
GM-65 |
Current drain
Dimensions
Design and specifications subject to change without notice.
Especificaciones
Audiodigital de discos
compactos
Respuesta en frecuencia
10 - 20.000 Hz
Fluctuación y trémolo Inferiores al límite medible
Relación señal-ruido 94 dB
Salidas Salida de control BUS
(8 terminales)
Salida de audio analógica
(toma RCA)
Sistema
Consumo de corriente
800 mA (durante la
reproducción de disco
compacto)
800 mA (durante la carga o
expulsión de un disco)
Temperatura de funcionamiento
-10 a +55°C
Dimensiones Aprox. 262 x 90 x 181,5 mm
(an/al/prf), excl. partes y
` controles salientes
Masa Aprox. 2,1 kg
Alimentación Batería de automóvil de 12 V CC
(negativo a masa)
Accesorios suministrados
Cargador de discos (1)
Componentes de montaje y
conexiones (1 juego)
Accesorios opcionales
Adaptador para disco compacto
sencillo CSA-8
Cargador de discos XA-250
Selector de fuente XA-C30
Estuche general para cargador
GM-65
Diseño y especificaciones sujetos a cambio sin previo aviso.

A Z)

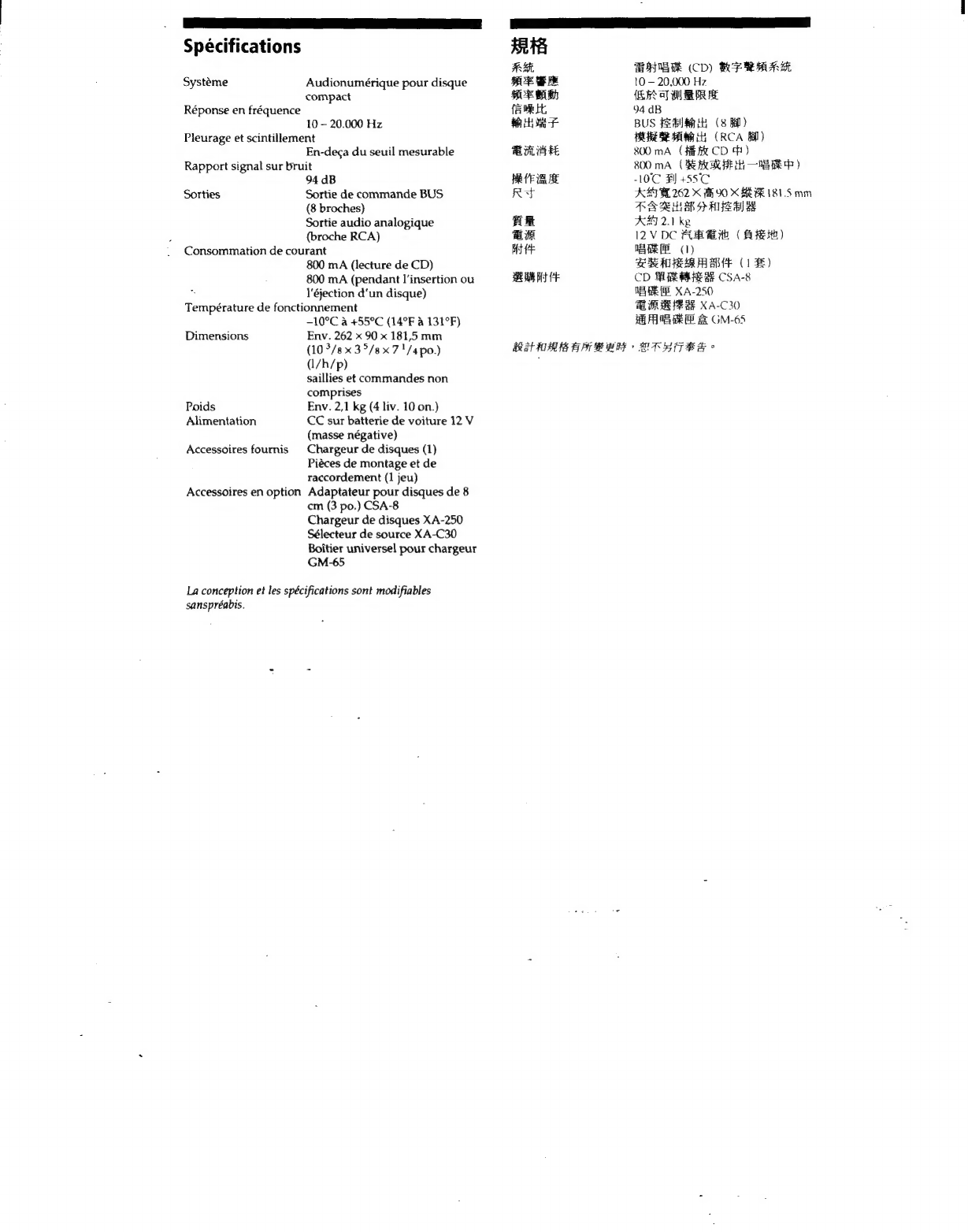

Spécifications
Système Audionumérique pour disque
compact
Réponse en fréquence
10 - 20.000 Hz
Pleurage et scintillement
En-deça du seuil mesurable
Rapport signal sur bruit
94 dB
Sortie de commande BUS
(8 broches)
Sortie audio analogique
(broche RCA)
Consommation de courant
800 mA (lecture de CD)
800 mA (pendant l'insertion ou
E l'éjection d'un disque)
Température de fonctionnement
—10°C à +55°C (14°F à 131°F)
Env. 262 x 90 x 181,5 mm
(0%/8x35/8x7!/4po.)
(1/h/p)
saillies et commandes non
comprises
Env. 2,1 kg (4 liv. 10 on.)
CC sur batterie de voiture 12 V
(masse négative)
Chargeur de disques (1)
Piéces de montage et de
raccordement (1 jeu)
Accessoires en option Adaptateur pour disques de 8
cm (3 po.) CSA-8
Chargeur de disques XA-250
Sélecteur de source XA-C30
Boítier universel pour chargeur
GM-65
Sorties
Dimensions
Poids
Alimentation
Accessoires fournis
La conception et les spécifications sont modifiables
sanspréabis.
Fi
A THER (CD) RFRA
RESF 10 — 20,000 Hz
ARE! IR ar ARE
fa BR it 94 dB
hat BUS ERE (8H)
SHER ARLE (RCA M)
EME 800 mA (RE CD t)
800 mA (SHREK HE IB BR TR)
PA -10C FI +55C
Ry KEE 262 X 8590 X BEE 181.5 mm
TPA HERAA HE
RR K#I 2.1 kg
ER 12 V DC REM (AM)
BE ERRE (1)
ALAR BRE (1 FE)
BE My FF CD ARERR BS CSA-8
ERRE XA-250
ERIS XA-C30
RE RUE E GM-65
Rat FRU AE ER PR GT EE e

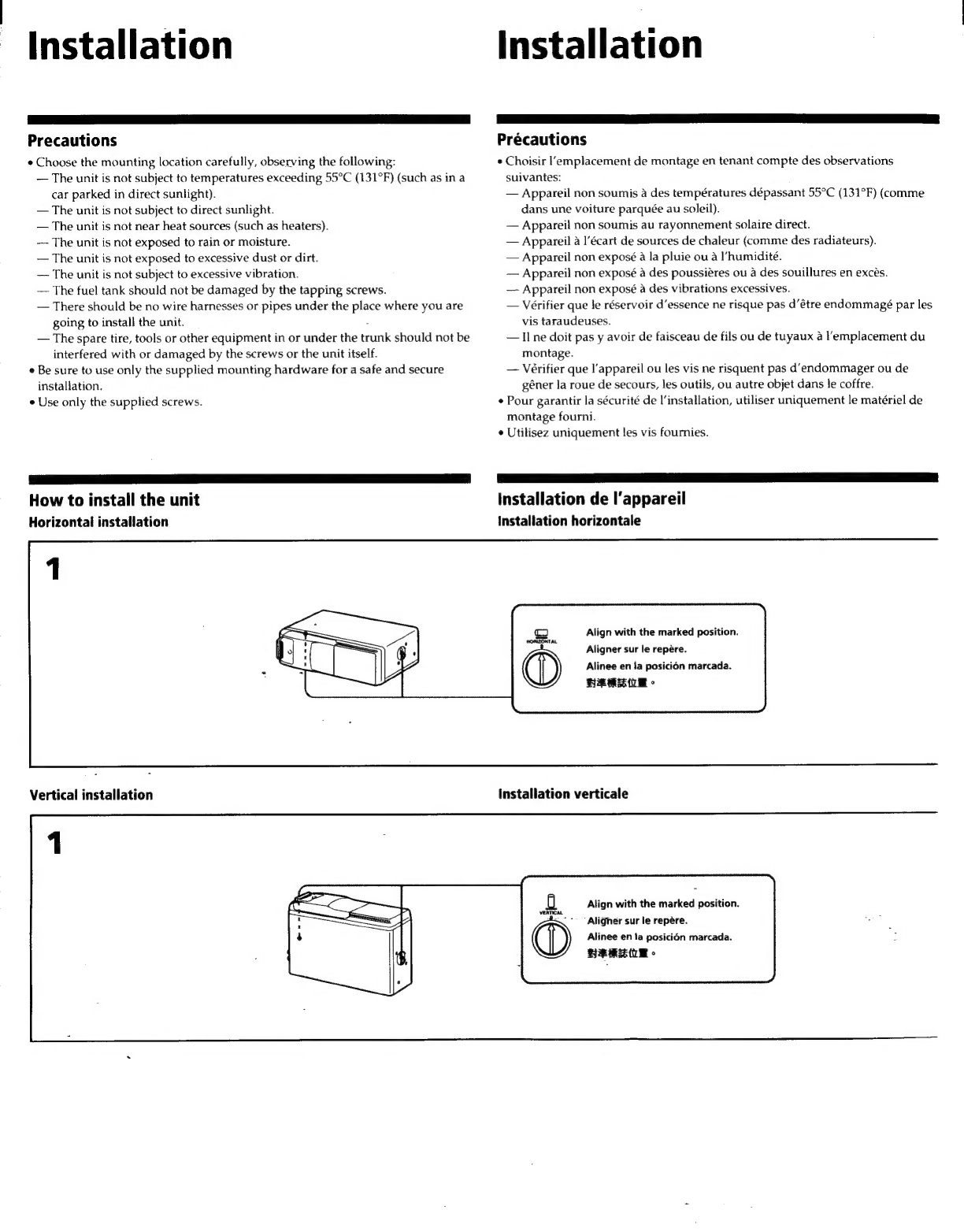

Installation
eS me |
Precautions
e Choose the mounting location carefully, observing the following:
— The unit is not subject to temperatures exceeding 55°C (131°F) (such as in a
car parked in direct sunlight).
— The unit is not subject to direct sunlight.
— The unit is not near heat sources (such as heaters).
— The unit is not exposed to rain or moisture.
— The unit is not exposed to excessive dust or dirt.
— The unit is not subject to excessive vibration.
— The fuel tank should not be damaged by the tapping screws.
— There should be no wire harnesses or pipes under the place where you are
going to install the unit. -
— The spare tire, tools or other equipment in or under the trunk should not be
interfered with or damaged by the screws or the unit itself.
e Be sure to use only the supplied mounting hardware for a safe and secure
installation.
Use only the supplied screws.
How to install the unit
Horizontal installation
Vertical installation
Installation
nT
Précautions
e Choisir l'emplacement de montage en tenant compte des observations
suivantes:
— Appareil non soumis a des températures dépassant 55°C (131°F) (comme
dans une voiture parquée au soleil).
— Appareil non soumis au rayonnement solaire direct.
— Appareil à l'écart de sources de chaleur (comme des radiateurs).
— Appareil non exposé à la pluie ou a l'humidité.
— Appareil non exposé à des poussières ou à des souillures en excès.
— Appareil non exposé a des vibrations excessives.
— Vérifier que le réservoir d'essence ne risque pas d’être endommagé par les
vis taraudeuses.
— Il ne doit pas y avoir de faisceau de fils ou de tuyaux à l'emplacement du
montage.
— Vérifier que l'appareil ou les vis ne risquent pas d’endommager ou de
gêner la roue de secours, les outils, ou autre objet dans le coffre.
e Pour garantir la sécurité de l'installation, utiliser uniquement le matériel de
montage fourni.
e Utilisez uniquement les vis fournies.
Installation de l'appareil
Installation horizontale
Align with the marked position.
Aligner sur le repère.
Alinee en la posición marcada.
SL. Ei o
Installation verticale
Align with the marked position.
Aligher sur le repère.
Alinee en la posición marcada.
HRMS -

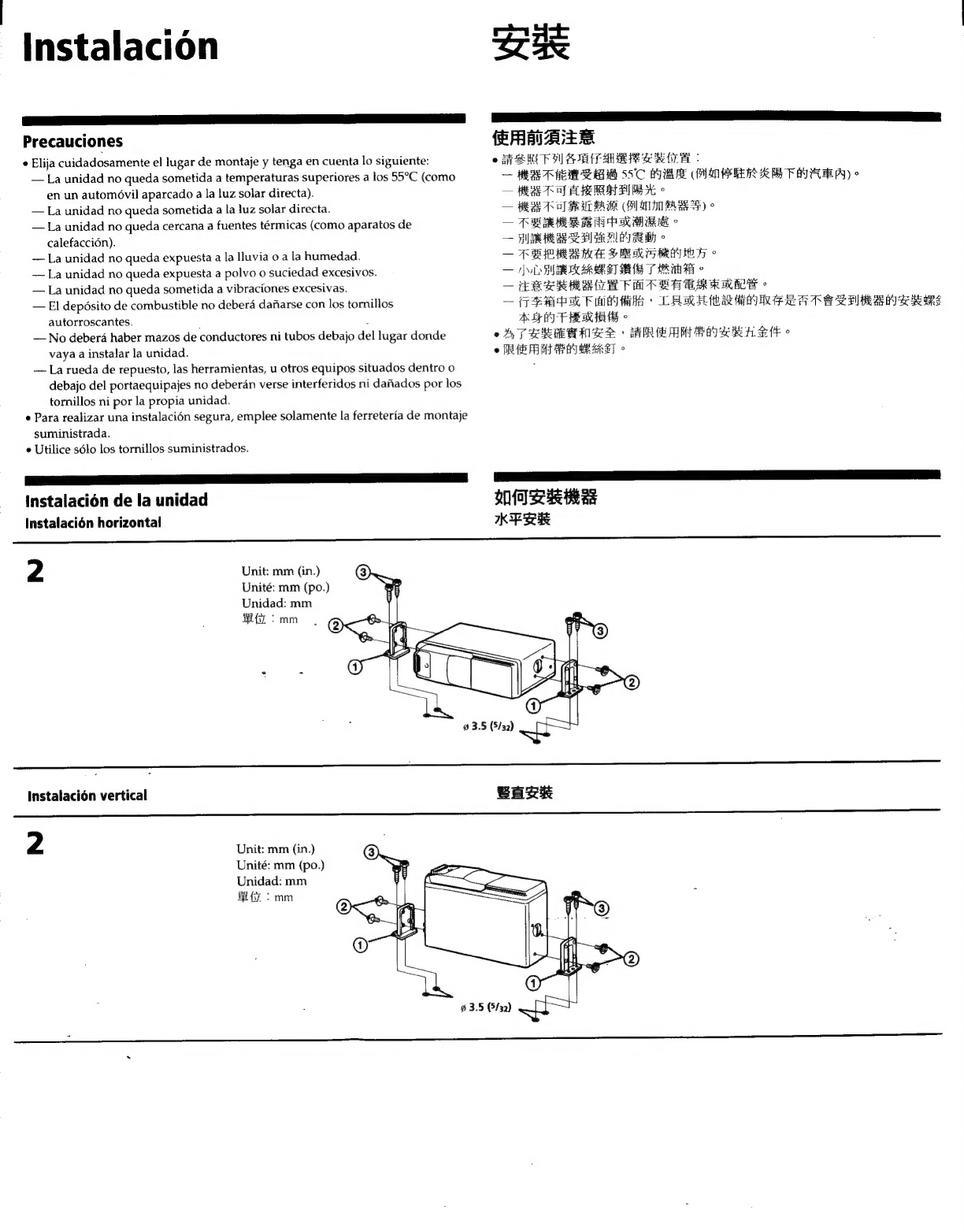

Instalaciôn
|
Precauciones
+ Elija cuidadosamente el lugar de montaje y tenga en cuenta lo siguiente:
— La unidad no queda sometida a temperaturas superiores a los 55°C (como
en un automóvil aparcado a la luz solar directa).
— La unidad no queda sometida a la luz solar directa.
— La unidad no queda cercana a fuentes térmicas (como aparatos de
calefacción).
— La unidad no queda expuesta a la lluvia o a la humedad.
— La unidad no queda expuesta a polvo o suciedad excesivos.
— La unidad no queda sometida a vibraciones excesivas.
— El depósito de combustible no deberá dañarse con los tornillos
autorroscantes. . 2
—
No
deberá
haber
mazos
de
conductores
ni
tubos
debajo
del
lugar
donde
vaya
a instalar
la
unidad.
— La rueda de repuesto, las herramientas, u otros equipos situados dentro o
debajo del portaequipajes no deberán verse interferidos ni dañados por los
tornillos ni por la propia unidad.
e Para realizar una instalación segura, emplee solamente la ferretería de montaje
suministrada.
e Utilice sólo los tornillos suministrados.
Instalación de la unidad
Instalación horizontal
2 Unit: mm (in.)
Unité: mm (po.)
TR
ARBRE
> HLT US HLT ANI Se E :
— HERS RAEI SC AOU (HU A RE HOE BF PREP) ©
— HESS] EIR BB SE ©
— HERE Ae] PRUE PARE (PATTERNS) ©
FERRER RIRE >
eT eo o
— FOE HE SERRE >
mE ee or | TRH o
— RESALE FTE ARE °
EN CL EE ROP AN EE
ASF ESI >
ATEREAZ RERI R ARARE o
o DRE FU ARRE ET ©
aa © À
IMITAR
IK RHE
Unidad: mm
HT : mm
Instalación vertical SEZR
2 Unit: mm (in.)
Unité: mm (po.)
Unidad: mm
FET: mm

Suspended
installation
installation
suspendue
When
the
unit
is
to
be
installed
under
the
rear
tray
etc.
in
the
trunk
Si
l'appareil
doit
être
installé
sous
la
plage
arrière
dans
le
coffre,
par
exemple
compartment,
make
sure
the
following
provisions
are
made.
observer
les
précautions
suivantes.
e
Choose
the
mounting
location
carefully
so
the
unit
can
be
installed
+
Bien
choisir
l'emplacement
pour
pouvoir
installer
l'appareil
à
l'horizontale
horizontally.
e
Vérifier
que
l'appareil
ne
gêne
pas
les
mouvements
du
ressort
de
fermeture
e
Make
sure
the
unit
does
not
hinder
the
movement
of
the
torsion
bar
spring
du
coffre,
entre
autres.
etc. of the trunk lid.
9 3.5 (5/32)
Unit: mm (in.)
Unité: mm (po.)
Unidad: mm
HE : mm
Align with the marked position.
Aligner sur le repère.
Alinee en la posicién marcada.
SARA -
Inclined
installation
Installation
inclinée
After
installing
the
unit,
align
the
dials
with
one
of
the
marks
so
the
arrows
are
Après
avoir
installé
l'appareil,
alignez
les
disques
sur
un
repère
de
façon
à
ce
as
vertical
as
possible.
que
les
flèches
soient
dans
la
position
la
plus
verticale
possible.
Note
ý a
Be
sure
to
align
the
left
and
right
dials
with
the
same
mark.
Remarque
Veillez á aligner les disques gauche el droite sur le méme rep

instalacion
suspendida
BTE
Si
va
a
instalar
la
unidad
debajo
de
la
bandeja
trasera,
etc.,
del
maletero,
tenga
HE
OS
ec
BE
TERT
BRO
PGT
EGE
A
LE
AS
AIT
F
AU
EB
e
en
cuenta
lo
siguiente:
e
BESS
HER
P
RE
ESS
GUN
Bo
e
Elija
el
lugar de montaje cuidadosamente
de
forma que
sea posible instalar
la ESA
SURE TS
BOUL
RS
¢
unidad horizontalmente.
+ Asegúrese de que la unidad no dificulta el movimiento del muelle de la barra
de torsión, etc., de la tapa del maletero.
2
Instalación inclinada MR
Una
vez
instalada
la
unidad,
alinee
los
diales
de
forma
que
una
de
las
marcas
A
à
SATE
IE
MR
is
E
SAS
de
las
flechas
se
encuentre
en
la
posición
más
vertical
posible.
Nota
Asegúrese de alinear los diales izquierdo y derecho con la misma marca. Æ PRR AB REY fei] — PRE e

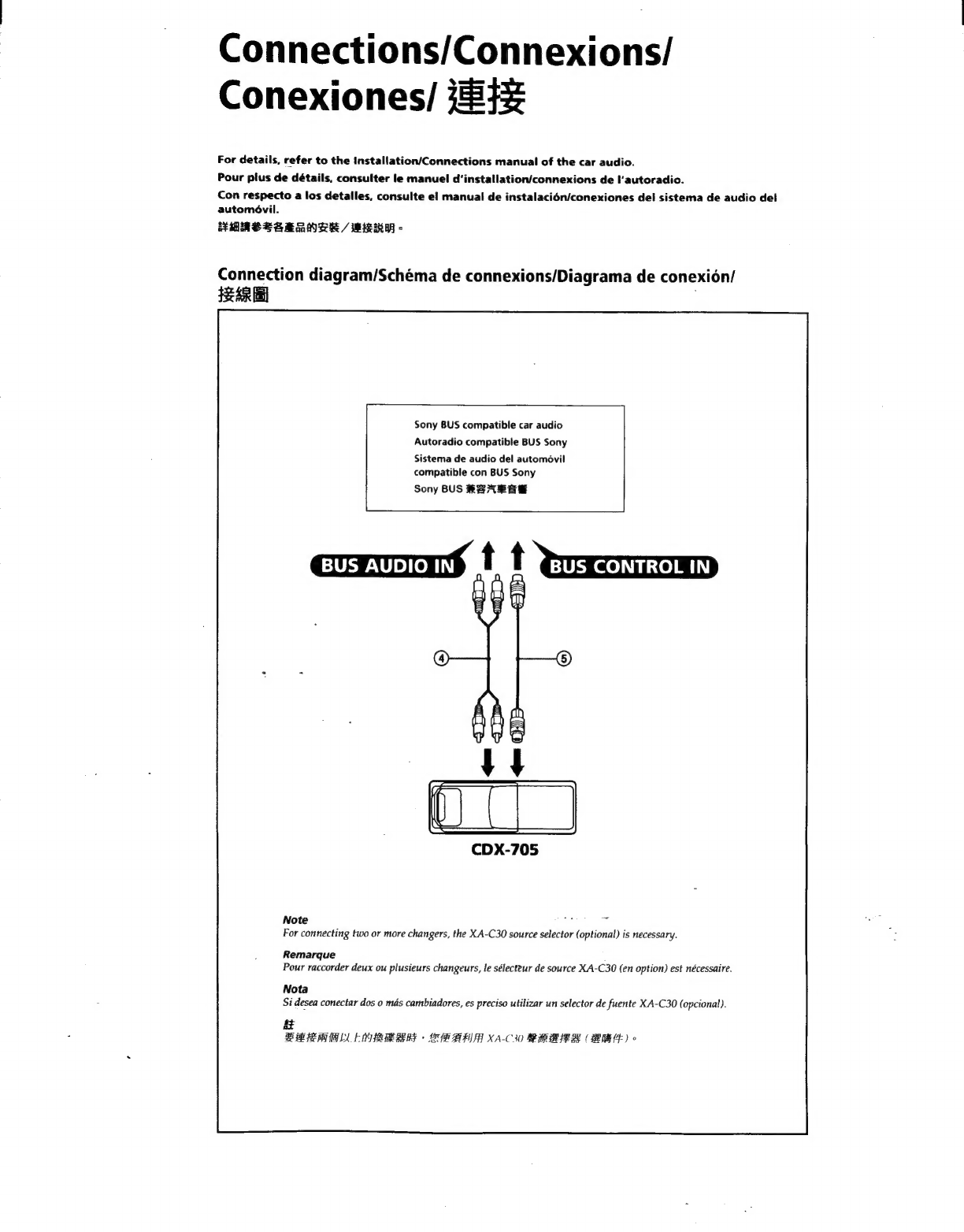

Connections/Connexions/
Conexiones/
5
For details, refer to the Installation/Connections manual of the car audio.
Pour plus de détails, consulter le manuel d'installation/connexions de l'autoradio.
Con respecto a los detalles, consulte el manual de instalacién/conexiones del sistema de audio del
automóvil.
FMRESRERWAR / MERA >
Connection diagram/Schéma de connexions/Diagrama de conexión/
IE
Sony BUS compatible car audio
Autoradio compatible BUS Sony
Sistema de audio del automóvil
compatible con BUS Sony
Sony BUS RESTÉS
BUS AUDIO IN t t BUS CONTROL IN
CDX-705
Note a x
For connecting two or more changers, the XA-C30 source selector (optional) is necessary.
Remarque
Pour raccorder deux ou plusieurs changeurs, le sélecteur de source XA-C30 (en option) est nécessaire.
Nota
Si desea conectar dos o más cambiadores, es preciso utilizar un selector de fuente XA-C30 (opcional).
E
BEB AC PALL EPR SAS REA FIM XA-C30 ARTES (BEIE) >
