Sony Cyber-shot DSC-W150 User manual

Revision History
Revision History
Sony EMCS Co.
DSC-W150/W170_L3
SERVICE MANUAL
Internal memory
ON BOARD
Internal memory
ON BOARD
LEVEL 3
Link
Link
MODEL INFORMATION TABLE
SCHEMATIC DIAGRAMS
SERVICE NOTE PRINTED WIRING BOARDS
REPAIR PARTS LIST
Ver. 1.1 2008.05
2008E0500-1
© 2008.5
Published by Kohda TEC9-852-296-12
US Model
Canadian Model
AEP Model
UK Model
E Model
Australian Model
Hong Kong Model
Chinese Model
Korea Model
Argentine Model
Brazilian Model
Thai Model
Japanese Model
Tourist Model
The components identified by
mark 0or dotted line with
mark 0are critical for safety.
Replace only with part num-
ber specified.
Les composants identifiés par une
marque 0sont critiques pour la
sécurité.
Ne les remplacer que par une pièce
portant le numéro spécifié.
Photo: DSC-W150/Silver
DIGITAL STILL CAMERA
DSC-W150/W170
Revised-1
Replace the previously issued
SERVICE MANUAL 9-852-296-11
with this manual.

— 2 —
DSC-W150/W170_L3
Model DSC-W150 DSC-W170
Destination
US, CND, AEP, UK, US, CND, AEP, UK,
E, AUS, HK, CH, E, AUS, HK, CH,
KR, AR, BR, TH, JE KR, AR, BR, TH, J
CD board CD-732 CD-733
Model information table
•Abbreviation
AR : Argentine model
AUS:Australian model
BR : Brazilian model
CH : Chinese model
CND : Canadian model
EE : East European model
HK : Hong Kong model
J:Japanese model
JE : Tourist model
KR : Korea model
NE : North European model
TH : Thai model
Ver. 1.1 2008.05
The changed portions from
Ver. 1.0 are shown in blue.

— 3 —
DSC-W150/W170_L3
ENGLISH JAPANESE
ENGLISH JAPANESE
SAFETY-RELATED COMPONENT WARNING!!
COMPONENTS IDENTIFIED BY MARK 0OR DOTTED LINEWITH
MARK 0ON THE SCHEMATIC DIAGRAMS AND IN THE PARTS
LIST ARE CRITICAL TO SAFE OPERATION. REPLACE THESE
COMPONENTS WITH SONY PARTS WHOSE PART NUMBERS
APPEAR AS SHOWN IN THIS MANUAL OR IN SUPPLEMENTS
PUBLISHED BY SONY.
1. Check the area of your repair for unsoldered or poorly-soldered
connections. Check the entire board surface for solder splashes
and bridges.
2. Check the interboard wiring to ensure that no wires are
"pinched" or contact high-wattage resistors.
3. Look for unauthorized replacement parts, particularly
transistors, that were installed during a previous repair. Point
them out to the customer and recommend their replacement.
4. Look for parts which, through functioning, show obvious signs
of deterioration. Point them out to the customer and
recommend their replacement.
5. Check the B+ voltage to see it is at the values specified.
6. Flexible Circuit Board Repairing
•Keep the temperature of the soldering iron around 270˚C
during repairing.
•Do not touch the soldering iron on the same conductor of the
circuit board (within 3 times).
•Be careful not to apply force on the conductor when soldering
or unsoldering.
SAFETY CHECK-OUT
After correcting the original service problem, perform the following
safety checks before releasing the set to the customer.
ATTENTION AU COMPOSANT AYANT RAPPORT
À LA SÉCURITÉ!
LES COMPOSANTS IDENTIFÉS PAR UNE MARQUE 0SUR LES
DIAGRAMMES SCHÉMATIQUES ET LA LISTE DES PIÈCES SONT
CRITIQUES POUR LA SÉCURITÉ DE FONCTIONNEMENT. NE
REMPLACER CES COMPOSANTS QUE PAR DES PIÈSES SONY
DONT LES NUMÉROS SONT DONNÉS DANS CE MANUEL OU
DANS LES SUPPÉMENTS PUBLIÉS PAR SONY.
Unleaded solder
Boards requiring use of unleaded solder are printed with the lead-
free mark (LF) indicating the solder contains no lead.
(Caution: Some printed circuit boards may not come printed with
the lead free mark due to their particular size.)
: LEAD FREE MARK
Unleaded solder has the following characteristics.
•Unleaded solder melts at a temperature about 40°C higher than
ordinary solder.
Ordinary soldering irons can be used but the iron tip has to be
applied to the solder joint for a slightly longer time.
Soldering irons using a temperature regulator should be set to
about 350°C.
Caution: The printed pattern (copper foil) may peel away if the
heated tip is applied for too long, so be careful!
•Strong viscosity
Unleaded solder is more viscous (sticky, less prone to flow) than
ordinary solder so use caution not to let solder bridges occur such
as on IC pins, etc.
•Usable with ordinary solder
It is best to use only unleaded solder but unleaded solder may
also be added to ordinary solder.
CAUTION
Danger of explosion if battery is incorrectly replaced.
Replace only with the same or equivalent type.

— 4 —
DSC-W150/W170_L3
ENGLISH JAPANESE
ENGLISH JAPANESE
1. 注意事項をお守りください。
サービスのとき特に注意を要する個所については，
キャビネット，シャーシ，部品などにラベルや捺印で
注意事項を表示しています。これらの注意書き及び取
扱説明書等の注意事項を必ずお守り下さい。
2. 指定部品のご使用を
セットの部品は難燃性や耐電圧など安全上の特性を
持ったものとなっています。従って交換部品は，使用
されていたものと同じ特性の部品を使用して下さい。
特に回路図，部品表に0印で指定されている安全上重要
な部品は必ず指定のものをご使用下さい。
3. 部品の取付けや配線の引きまわしはもとどおりに
安全上，チューブやテープなどの絶縁材料を使用した
り，プリント基板から浮かして取付けた部品がありま
す。また内部配線は引きまわしやクランパによって発
熱部品や高圧部品に接近しないよう配慮されています
ので，これらは必ずもとどおりにして下さい。
4. サービス後は安全点検を
サービスのために取外したネジ，部品，配線がもとど
おりになっているか，またサービスした個所の周辺を
劣化させてしまったところがないかなどを点検し，安
全性が確保されていることを確認して下さい。
5. チップ部品交換時の注意
•取外した部品は再使用しないで下さい。
•タンタルコンデンサのマイナス側は熱に弱いため交
換時は注意して下さい。
サービス，点検時には次のことにご注意下さい。
注意
電池の交換は，正しく行わないと破裂する恐れがあり
ます。電池を交換する場合には必ず同じ型名の電池
又は同等品と交換してください。
6. フレキシブルプリント基板の取扱いについて
•コテ先温度を270℃前後にして行なって下さい。
•同一パターンに何度もコテ先を当てないで下さい。
（3回以内）
•パターンに力が加わらないよう注意して下さい。
7. 無鉛半田について
無鉛半田を使用している基板には，無鉛（LeadFree）を意
味するレッドフリーマークがプリントされています。
（注意：基板サイズによっては，無鉛半田を使用して
いてもレッドフリーマークがプリントされて
いないものがあります）
：レッドフリーマーク
無鉛半田には，以下の特性があります。
•融点が従来の半田よりも約40℃高い。
従来の半田こてをそのまま使用することは可能です
が，少し長めにこてを当てる必要があります。
温度調節機能のついた半田こてを使用する場合，約
350℃に設定して下さい。
注意： 半田こてを長く当てすぎると，基板のパター
ン（銅箔）がはがれてしまうことがあります
ので，注意して下さい。
•粘性が強い
従来の半田よりも粘性が強いため，IC端子などが半田
ブリッジしないように注意して下さい。
•従来の半田と混ぜて使用可能
無鉛半田には無鉛半田を追加するのが最適ですが，
従来の半田を追加しても構いません。

1-3
ENGLISH JAPANESE
ENGLISH JAPANESE
DSC-W150/W170_L3
1. SERVICE NOTE
1-4. METHOD FOR COPYING OR ERASING THE DATA IN INTERNAL MEMORY
The data can be copied/erased by the operations on the HOME screen. (When erasing the data, execute formatting the internal memory.)
Note 1: When replacing the SY-194 board, erase the data in internal memory of the board before replacement.
Note 2: When replacing the SY-194 board, execute formatting and initialize the internal memory after replacement.
Method for Copying the Data in Internal Memory
Method for Formatting the Internal Memory
Copies all images in the internal memory to a “Memory Stick Duo”.
1Insert a “Memory Stick Duo” having sufficient free capacity.
2Select [Copy] with v/Von the control button, then press z.
The message “All data on internal memory will be copied” appears.
3Select [OK] with v, then press z.
Copying starts.
To cancel copying
Select [Cancel] in step 3, then press z.
• Use a fully charged battery pack. If you attempt to copy image files using a battery pack with little
remaining charge, the battery pack may run out, causing copying to fail or possibly corrupting the data.
• You cannot select images to copy.
• The original images in the internal memory are retained even after copying. To delete the contents of the
internal memory, remove the “Memory Stick Duo” after copying, then format the internal memory
([Format] in [Internal Memory Tool]).
•Anew folder is created on the “Memory Stick Duo” and all the data will be copied to it. You cannot
choose a specific folder and copy images to it.
•The (Print order) marks on the images are not copied.
Copy
This item does not appear when a “Memory Stick Duo” is inserted in the camera.
Formats the internal memory.
• Note that formatting permanently erases all data in the internal memory, including even protected images.
1Select [Format] with v/Von the control button, then press z.
The message “All data on internal memory will be erased” appears.
2Select [OK] with v, then press z.
Formatting starts.
To cancel formatting
Select [Cancel] in step 2, then press z.
Format

1-4
ENGLISH JAPANESE
ENGLISH JAPANESE
DSC-W150/W170_L3
1-5. HOW TO WRITE DATA TO INTERNAL MEMORY
Usually, the camera has been set so as to disable the data writing from the PC to the internal memory of the camera.
This setting must be changed temporarily when the data is to be written to the internal memory such as a case after the board replacement.
To change the setting, use the write enable tool “WriteEnableTool.exe”.
Data writing method
1) Connect the PC to the camera (USB mode: Mass Storage), and switch the driver to the “Sony Seus USB Driver”.
2) Start the Write Enable Tool and the SeusEX.
3) Click the [Activate Write Enable Mode] button of the Write Enable Tool.
4) Upon completion of the setting change, the following message will be displayed.
5) Return the driver to the original one, and connect the PC to the camera (USB mode: Mass Storage).
6) Write the data read out into the PC to the internal memory of the camera.
7) Disconnect the PC from the camera, and turn off the camera.
Note: By turning off the camera, the write enable setting is reset.

1-7
ENGLISH JAPANESE
ENGLISH JAPANESE
DSC-W150/W170_L3
1. SERVICE NOTE
1-4. 内蔵メモリのデータコピーおよび消去方法
内蔵メモリのデータコピーまたは消去はホーム画面の操作から実行可能です。（消去する場合は内蔵メモリの初期化を行いま
す。）
Note1： SY-194基板交換の際は，基板交換前に内蔵メモリのデータを消去して下さい。
Note2： SY-194基板交換の際は，基板交換後に内蔵メモリのフォーマットおよび初期化を実行して下さい。
内蔵メモリのコピー方法
内蔵メモリのフォーマット方法
メモリースティックデュオが本機に入っている場合は表示されません。
フォーマット
内蔵メモリーの管理領域をフォーマット（初期化）します。
•
フォーマットすると、プロテクトしてある画像も含めて、すべてのデータが消去され、元に戻せ
ません。
1コントロールボタンのv
/
Vで［フォーマット］を選び、中央のzを押す。
「内蔵メモリーのデータがすべて消去されます」というメッセージが表示される。
2vで［実行］を選び、中央のzを押す。
フォーマットが実行される。
フォーマットを中止するには
手順
2で、［キャンセル］を選び、中央のzを押す。
コピー
内蔵メモリーに記録した画像を、メモリースティックデュオに一括コピーします。
1充分な空き容量のあるメモリースティックデュオを本体に入れる。
2コントロールボタンのv
/
Vで［コピー］を選び、中央のzを押す。
「内蔵メモリーのデータがすべてコピーされます」というメッセージが表示される。
3vで［実行］を選び、中央のzを押す。
コピーが実行される。
コピーを中止するには
手順
3
で、［キャンセル］を選び、中央のzを押す。
•
充分に充電したバッテリーをご使用ください。残量の少ないバッテリーを使用して画像ファイ
ルをコピーすると、バッテリー切れのためデータを転送できなかったり、データを破損するお
それがあります。
•
画像ごとのコピーはできません。
•
データをコピーしても、内蔵メモリー内のデータは削除されません。内蔵メモリーの内容を消
去するには、コピー後にメモリースティックデュオを本体から取りはずし、［内蔵メモリー
ツール］の［フォーマット］を行ってください。
•
データをコピーするとメモリースティックデュオ内に新しいフォルダが作成されます。コ
ピー先のフォルダを指定することはできません。
•
データのコピーを行っても、 （プリント予約）マークの設定はコピーされません。

1-8E
ENGLISH JAPANESE
ENGLISH JAPANESE
DSC-W150/W170_L3
1-5. 内蔵メモリへデータを書き戻す方法
通常は，PCからカメラの内蔵メモリへデータを書き込むことはできない設定になっています。
基板交換後などに，内蔵メモリへデータを書き戻す場合には，この設定を一時的に変更する必要があります。
設定の変更には，書き込み許可ツール（WriteEnableTool.exe）を使用します。
書き戻し方法
1) カメラとPCをマスストレージ接続し，ドライバを“SonySeusUSBDriver”に切り替える。
2) 書き込み許可ツールとSeusEXを起動する。
3) 書き込み許可ツールの[Activate Write Enable Mode]ボタンをクリックする。
4) 設定の変更が終了すると，次のメッセージが表示されます。
5) ドライバを元に戻して、カメラとPCをマスストレージ接続する。
6) PCに読み出しておいたデータをカメラの内蔵メモリに書き込む。
7) カメラとPCの接続を解除し，カメラの電源をOFFにする。
注意：カメラの電源をOFFにすることにより，書き込み許可の設定が解除されます。

4-2. SCHEMATIC DIAGRAMS
DSC-W150/W170_L3
Link
Link

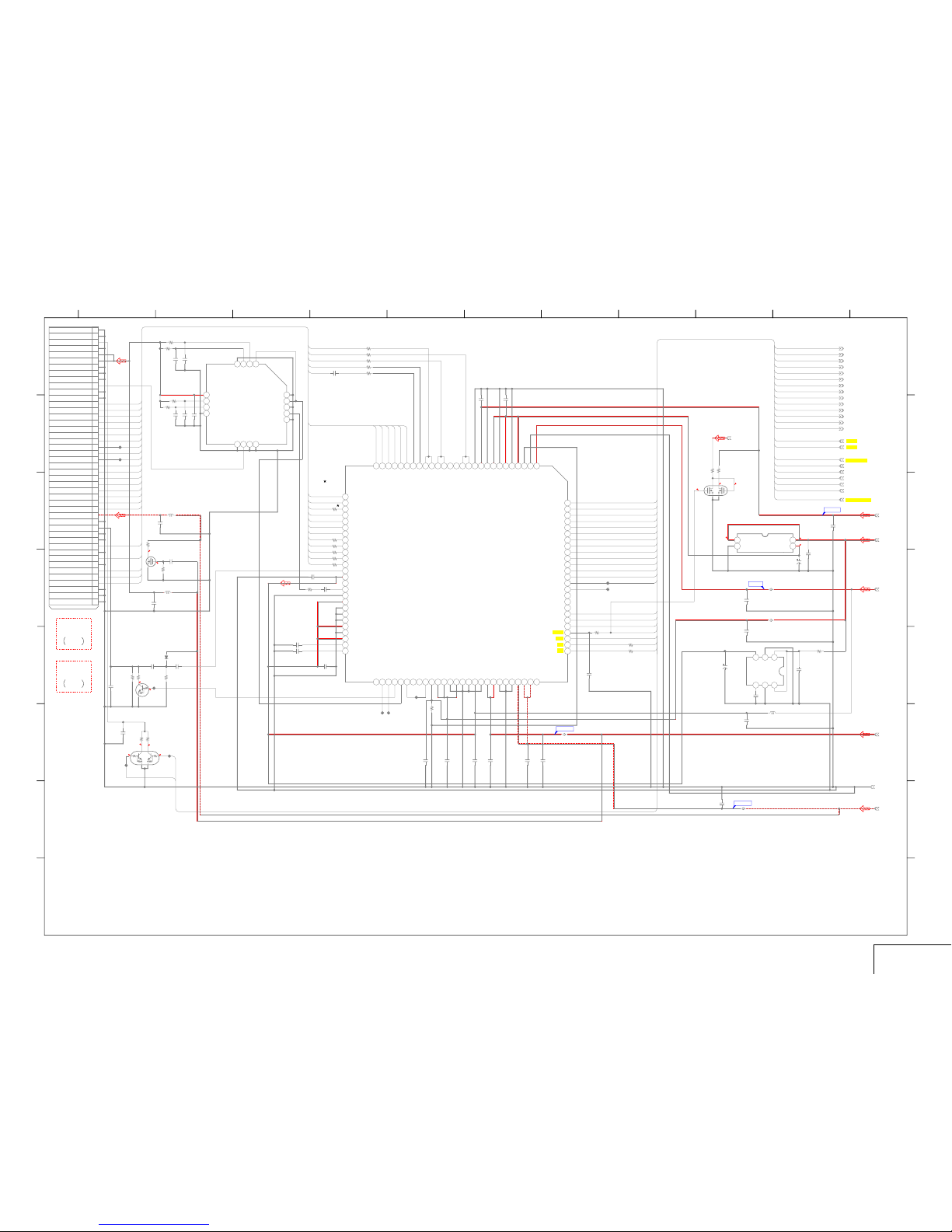

SY-194 BOARD (2/10) (LENS DRIVE)
SY-194 BOARD (3/10) (OIS DRIVE)
SY-194 BOARD (1/10)
(CCD SIGNAL PROCESS)
SY-194 BOARD (7/10) (AUDIO, VIDEO)
SY-194 BOARD (8/10)
(BATTERY DETECTOR, CLOCK GENERATOR)
SY-194 BOARD (6/10)
(CPU (SIGNAL PROCESS 3))
SY-194 BOARD (4/10)
(CPU (SIGNAL PROCESS 1)) SY-194 BOARD (9/10) (DC/DC CONVERTER)
SY-194 BOARD (5/10)
(CPU (SIGNAL PROCESS 2)) SY-194 BOARD (10/10) (CONNECTOR)

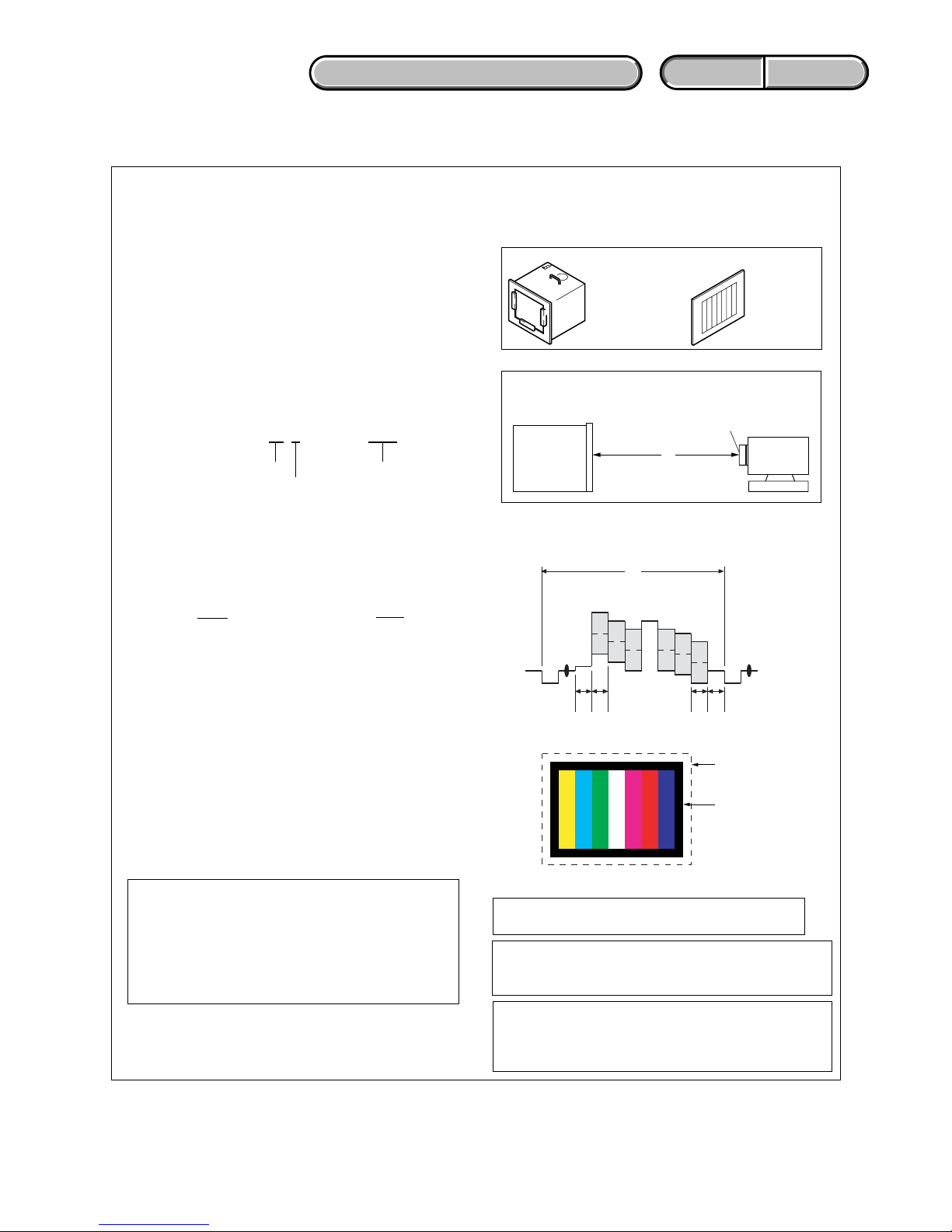

COMMON NOTE FOR SCHEMATIC DIAGRAMS

4-2
DSC-W150/W170_L3
4-2. SCHEMATIC DIAGRAMS
4-2. SCHEMATIC DIAGRAMS
4-2. SCHEMATIC DIAGRAMS
4. PRINTED WIRING BOARDS AND SCHEMATIC DIAGRAMS
1. Connection
2. Adjust the distance so that the output waveform of
Fig. a and the Fig. b can be obtain.
When indicating parts by reference number, please
include the board name.
(For schematic diagrams)
•All capacitors are in µF unless otherwise noted. pF : µ
µF. 50 V or less are not indicated except for electrolytics
and tantalums.
•Chip resistors are 1/10 W unless otherwise noted.
kΩ=1000 Ω, MΩ=1000 kΩ.
•Caution when replacing chip parts.
New parts must be attached after removal of chip.
Be careful not to heat the minus side of tantalum
capacitor, Because it is damaged by the heat.
• Some chip part will be indicated as follows.
Example C541 L452
22U 10UH
TA A2520
•Constants of resistors, capacitors, ICs and etc with XX
indicate that they are not used.
In such cases, the unused circuits may be indicated.
•Parts with ★differ according to the model/destination.
Refer to the mount table for each function.
•All variable and adjustable resistors have characteristic
curve B, unless otherwise noted.
•Signal name
XEDIT → EDIT PB/XREC →PB/REC
•2: non flammable resistor
•5: fusible resistor
•C: panel designation
•A: B+ Line
•B: B– Line
•J: IN/OUT direction of (+,–) B LINE.
•C: adjustment for repair.
(Measuring conditions voltage and waveform)
•Voltages and waveforms are measured between the
measurement points and ground when camera shoots
color bar chart of pattern box. They are reference values
and reference waveforms.
(VOM of DC 10 MΩinput impedance is used)
•Voltage values change depending upon input
impedance of VOM used.)
Kinds of capacitor
Case size
External dimensions (mm)
Yellow
AABBA=B
Fig. a (Video output terminal output waveform)
H
Cyan
Green
White
Magenta
Red
Blue
Fig.b (Picture on monitor TV)
CRT picture frame
Electronic beam
scanning frame
THIS NOTE IS COMMON FOR SCHEMATIC DIAGRAMS
(In addition to this, the necessary note is printed in each block)
Pattern box
Pattern box PTB-450
J-6082-200-A
or
Small pattern box
PTB-1450
J-6082-557-A
Color bar chart
For PTB-450:
J-6020-250-A
For PTB-1450:
J-6082-559-A
Pattern box Front of the lens
L = 24 m (PTB-450)
L = 11 cm (PTB-1450)
LCamera
Precautions for Replacement of Imager
•If the imager has been replaced, carry out all the adjustments
for the camera section.
•As the imager may be damaged by static electricity from
its structure, handle it carefully like for the MOS IC.
In addition, ensure that the receiver is not covered with
dusts nor exposed to strong light.
The components identified by mark 0or dotted line with
mark 0are critical for safety.
Replace only with part number specified.
Les composants identifiés par une marque 0sont
critiques pour la sécurité.
Ne les remplacer que par une pièce portant le numéro
spécifie.
ENGLISH JAPANESE
ENGLISH JAPANESE

4-3
DSC-W150/W170_L3
4-2. SCHEMATIC DIAGRAMS
4-2. SCHEMATIC DIAGRAMS
ENGLISH JAPANESE
ENGLISH JAPANESE
(JAPANESE)
回路図共通ノート
（他に必要なノートは各ブロックに記載してあります）
【回路図ノート】
・ケミコン，タンタルを除くコンデンサで，耐圧50V以下のもの
はその耐圧を省略。単位はすべてμF（pはpF）。
・チップ抵抗で指示のないものは，1／10W以下。
kΩ＝1000Ω，MΩ＝1000kΩ
・チップ部品交換時の注意
取り外した部品は再使用せず，未使用の部品をご使用くださ
い。
タンタルコンデンサのマイナス側は熱に弱いため注意してくだ
さい。
・チップ部品には下記のように表示したものがあります。
例 C541 L452
22U 10UH
TA A 2520
↑↑ ↑
種類 ケースサイズ 外形寸法（mm）
・抵抗，コンデンサ，ICなど定数にXXがあるものは，使用して
いない事を示しています。このため，使用していない回路が記
載されている事があります。
・★印のある部品は，機種などにより異なりますので機能別マウ
ント一覧表を参照してください。
・可変抵抗と半固定抵抗で，B特性の表示を省略。
・信号名表記について，下記のような場合があります。
XEDIT → EDIT PB/XREC → PB/REC
・2は不燃性抵抗。
・1はヒューズ抵抗。
・Cはパネル表示名称。
・AはB＋ライン。
・BはB−ライン。
・JはBライン（＋，−）の入出力方向を示す。
・Cは調整名称。
【電圧・波形測定条件ノート】
・電圧値及び信号波形はパターンボックスのカラーバーチャート
を被写体としたときの測定点対アース間の参考値。
（デジタルマルチメータ；入力インピーダンス DC10MΩ使
用）
・使用テスタの入力インピーダンスにより電圧値が多少異なりま
す。
1. 接続図
イメージャ交換時の注意
・イメージャを交換した場合は，カメラ部の全調整を
行ってください。
・イメージャは構造上，静電気により破壊される恐れが
あるため，MOSICと同様に注意して取り扱ってくだ
さい。
また，受光部にはゴミの付着，および強い光がはいる
ことのないように注意してください。
パターンボックス
Pattern box PTB-450
J-6082-200-A
or
Small pattern box
PTB-1450
J-6082-557-A
カラーバーチャート
For PTB-450:
J-6020-250-A
For PTB-1450:
J-6082-559-A
パターンボックス レンズ前面
L = 24 m (PTB-450)
L = 11 cm (PTB-1450)
Lカメラ
0印の部品，または0印付きの点線で囲まれた部品は，
安全性を維持するために重要な部品です。
従って交換時は，必ず指定の部品を使用して下さい。
お願い
図面番号で部品を指定するときは基板名又はブロック
を併せて指定して下さい。
2. 図a及び図bの波形が得られるように画枠調整して下さい。
AABBA=B
図a（映像入出力端子出力波形）
図b（テレビモニタの映像）
電子ビーム走査線
ブラウン管の画像枠
H
黄

シ
ア
ン

白

緑

マ
ゼ
ン
ダ

赤

青


4-6
DSC-W150/W170_L3 SY-194 (1/10)
: W150
: W170
: W150
: W170
: W150
: W170
: W150
: W150
: W150
: W150
: W150
: W150
: W150
: W150
: W150
: W150
: W170
: W170
: W170
: W170
: W170
: W170
: W170
: W170
: W170
: W170
3.1
3.1
03.1
2.6
R-7.5/P0
3.5
3.1
2.3
0
0
R10.4/P0
0
0
: W150
: W170
NO MARK:REC/PB MODE
R:REC MODE
P:PB MODE
W150
W170
3
G
6 9
F
B
H
7 10
C
05
8 11
D
B
G
12
E E
H
1
A
4
D
A
2
C
5
F
V4
CA_FD
CA_AD07
V9/V5C
CA_AD10
CA_AD11
XDD_SYS_RST
V1/V1A
V2
H3/H1
CA_AD01
RG
CA_AD02
XDD_SYS_RST
CA_AD13
VSUB_CONT_POST
CA_AD03
VST2
V4
CA_AD09
XIC_203_3_SCK
CA_AD00
CA_AD11
XCS_FE
CA_AD12
CA_HD
V1/V1A
V9/V5C
CA_AD12
XCS_FE
V8/V6S2
H3/H1
V7/V3C
VST1
LH1
V6/V6S1
VHLD1
V3B
VSUB_CONT_PRE
CA_AD00
V1B
VHLD1
V2
V5B
VHLD2
V3A
V3B
CA_AD08
CA_AD02
CA_AD06
LV
V7/V3C
V3A
CA_AD03
CA_AD09
CA_AD07
IC_203_3_SO
VST1
RG
CA_AD13
VSUB_CONT_PRE
CA_AD10
VHLD2
H2/H3
VST2
CA_AD04
IC_203_3_SO
CA_AD06
CA_AD05
H1/H2
V10/VOG
GEN_TG_CLK
CA_AD01
XIC_203_3_SCK
V10/VOG
V5B
CA_AD04
V5A
LH1
V1B
CA_AD08
CA_AD05
VSUB_CONT_POST
V8/V6S2
H1/H2
H2/H3
V6/V6S1
LV
CA_FD
CA_HD
V5A
GEN_TG_CLK
C390
1u
B
C389
0.1u
6.3V
C302 0.1u
C305
0.1u
16V
C366
0.01u
25V C365
0.01u
25V
C364
0.01u
25V
C368
0.1u
16V
C367
0.01u
25V
C386 4.7u
6.3V
C323
22u 2012
C399
0.1u
16V
C398
0.1u
16V
C397
4.7u
16V
C388
XX
C304
1u B
25V
C356
1u
C309
1u
C376
4.7u
10V
C385
0.1u
6.3V
C395
XX
C394
0.1u
16V
C382
XX
C381
1u
C371
4.7u
16V
C359
10u
6.3V
C345
4.7u
16V
C336
0.1u
C333
0.0022u
50V
C326
XX
C325
0.1u
10V
C322
XX
C321
XX
C383
XX
C358
47u
6.3V
C384
XX
CN301 45P
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
D301
1SS400TE-61
VSUB_CONT_POST
D_1.85V
REG_GND
EVER
CAM_3.5V
CAM_13V
XCS_FE
CAM_-7.5V
D_3.1V
VSUB_CONT_PRE
CA_AD10
CA_AD08
CA_AD00
CA_AD03
CA_AD01
CA_AD04
CA_AD02
CA_AD11
CA_AD13
CA_AD12
CA_AD09
CA_AD07
CA_AD06
CA_AD05
FB310
FB309
FB303
FB302
R1114Q231D-TR-FAIC306
1
CE
2
GND
VOUT
3
VDD
4
IC307
XX
1.8V_REG
1
Vcont
2
GND
3
Np
4
Vout GND
5
Vin
6
BUFFER
IC309
CXA3741AUR-T9
1
SFCNT
2
IDRV0
3
IDRV1
4
GND
5
VCC
6
ISF0
7
ISF1
8
NC
9
GND
10
IN
11
GND
12
NC
13
NC
14
OUT
15
GND
16
DRVCNT
17
GND
IC304
AD80148BBCZRL
A2
DRVDD
B2
DRVSS
C2
LDOVSS
E1
HVDD1
E2
HVSS1
G1
HVDD2
G2
HVSS2
J1
HVDD2
J2
HVSS2
L3
RGVDD
K3
RGVSS
D1
H1
D2
H2
F1
H3
F2
H4
H1
H5
H2
H6
K1
H7
K2
H8
L2
HL
L4
RG
G9
V1A
G6
V1B
G5
V2A
E9
V2B
J9
V3A
F6
V3B
F5
V4
E5
V5
D10
V6
F9
V7
F7
V8
D9
V9
C4
V10
C5
V11
B5
V12
E6
V13
E7
V14
C8
V15
G7
SUBCK
C1
LDOOUT
K5
NC
L7
CCDIN
K7
CCDGND
L6
AVDD
J6
AVSS
J7
AVSS
K8
AVSS
K6
TCVDD
K4
TCVSS
L5
CLIVDD
L8
REFT
L9
REFB
F10
GPO1
H9
GPO2(CLPOB)
G10
GPO3(SHP_SHD)
F11
GPO4(RT)
J8
GPO5(PS)
J10
GPO6
H10
GPO7
J11
GPO8
B11
VDR_EN
B1
LDOIN
K11
TEST_PIN2
H11
IOVDD
G11
IOVSS
C11
VDD
C10
VSS
C9
VSS
A10
DVDD
A9
DVSS
C3
VH1
J3
VH2
E3
VM1
F3
VM2
G3
VMM
D3
VL1
H3
VL2
J4
VLL
A1
NC
E10
HD
D11
VD
J5
CLI
E11
RSTB
K10
SDATA
L10
SCK
K9
SL
A11
NC
L1
NC
L11
NC
B3
DCLK
B10
D0
B8
D1
B9
D2
C6
D3
C7
D4
A8
D5
A7
D6
B7
D7
B6
D8
A6
D9
A5
D10
B4
D11
A4
D12
A3
D13
CL316
CL307 CL306
CL325
CL331
CL330
CL327
CL301
SWITCH
SWITCH
CL320
CL326
L302
10uH
L312
XX
L303
10uH
Q303
-7.5V DISCHAREG
SSM3J15FV(TL3SONYZ)
Q305
LM6K1FS8T2R
6
1
5
2
4
3
Q302
DTC144EMFS6T2L
Q301
UP04213G08S0 6
2
1
3
5
4
R342
XX
R303 12
R360
220
R385 33
R384 33
R383 33
R382 33
R386 33
R301
1M
R361
220k
R387
R369
XX
R306 3.3
R305 3.3
R304 3.3
R336
390k
R359
330k
R339
100k
R362 330k
R338
100
R391 8.2
R364
150k
R327 1k
R302
100k
R323
120k
R325 1k
R316
22
R324 1k
RG/LH_HVDD
VHLD1
V1 /V1A
VST2
CD_GND
H3 /H1
CCDOUT
NC /V1B
H2 /H3
V4
V6 /V6S1
V3B
CD_GND
LH1
CD_GND
V3A
VST1
V8 /V6S2
CD_GND
CD_GND
H1 /H2
CD_GND
CD_GND
SUB_CONT
V9 /V5C
LV
VHLD2
V5A
V2
V7 /V3C
V5B
RG
SUB
CD_GND
HVDDH1/H2/H3
RG/LH_HVDD
DRVDD
CAM_-7.5V
CAM_13V
CAM_-7.5V(2in1)
CAM_-7.5V(CCD)
CD_GND
2.3V REG
3.5V DISCHARGE
H1/2/3_HVDD
DRVDD
TG3V
FE1.8V
CAM_-7.5V
V10 /VOG
D_GND
A_GND
A_GND
PWR_SAVE
H_GND
1.8V
CD_GND
CD_GND
CD_GND
CD_GND
CD_GND
CD_GND
CD_GND
CAM_13V
R363
82k
120k
R337
27k
24k
C303
0.1u
0.047u
CD-732
FLEXIBL
LND001-LND045
Page 4-4
of Level 2
CD-733
FLEXIBL
LND001-LND045
Page 4-5
of Level 2
R387
0
33
CCD SIGNAL PROCESS,
TIMING GENERATOR
XIC_203_3_SCK
IC_203_3_SO
XX MARK:NO MOUNT
CCD SIGNAL PROCESS
SY-194 BOARD (1/10)
CAM_3.5V
D_1.85V
CAM_-7.5V
CAM_13V
CA_HD
CA_FD
GEN_TG_CLK
XDD_SYS_RST

4-7
DSC-W150/W170_L3 SY-194 (2/10)
R-0.4/P-0.5
3.1
R3.1/P0
LENS BLOCK is replaced as block,
so that there PRINTED WIRING BOARD
and SCHEMATIC DIAGRAM are omitted.
NO MARK:REC/PB MODE
R:REC MODE
P:PB MODE
3
G
6 9
F
B
H
710
C
05
811
D
B
G
12
E E
H
1
A
4
D
A
2
C
5
F
FC_DIR_A
FC_EN_A
FC_DIR_B
FC_DIR_A
FC_EN_A
ZM_DIR_A
ZM_DIR_A
IRIS_M_BRK_2B
FC_DIR_B
FC_SENS
MSHUT_DIR
ZM_DC_FG_1A
MSHUT_EN
IRIS_M_DIR_2B
ZM_DC_FG_1B
MSHUT_DIR
IRIS_M_BRK_2B
IRIS_M_DIR_2B
MSHUT_EN
SHUTTER_-
SHUTTER_+
FOCUS_B
FOCUS_A
FOCUS_A
ND_-
ND_+
ZOOM_A
ZOOM_A-
ZM_SENS_1ST
XZM_FG_LED
ZOOM_A-
FOCUS_B
FOCUS_A
FOCUS_A
XFC_RST_LED
FOCUS_B
FOCUS_B
SHUTTER_-
SHUTTER_+
ND_+
ND_-
ZOOM_A
C403
0.1u
6.3V
C406
XX
C401
22u
10V
CL401
CL410
CL407
CL402
CL404
CL405
CL403
CL409
CL406
CN401 51P
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
IRIS_M_BRK_2B
MSHUT_EN
REG_GND
YAW_HALLBAIS-
FC_DIR_B
A_3.1V
PITCH-
IRIS_M_DIR_2B
FC_EN_A
D_3.1V
PITCH+
MSHUT_DIR
YAW-
FC_DIR_A
M_5V
XLENS_DRIVER_PS
XZM_RST_LED
ZM_DIR_A
REG_GND
ZM_EN_A
YAW_HALLBAIS+
YAW+
PITCH_HALLBAIS-
ZM_BRK_B
PITCH_HALLBAIS+
FC_SENS
PITCH_HALL+
PITCH_HALL-
ZM_DC_FG_1A
ZM_DC_FG_1B
TZ_HALL_TEMP
XZM_FG_LED
XFC_RST_LED
YAW_HALL-
ZM_SENS_1ST
YAW_HALL+
IC401
M63067WG-DF0T
LENS DRIVE
G2
VCC
F7
DGND
F6
VREF
G7
VLIM
G3
RNFS
G4
RNF
D1
VM1
D7
VM2
A4
VM3
G5
VM4
C1
PGND1
E1
PGND1
C7
PGND2
E7
PGND2
F5
IN1
G6
EN1
E5
BR1
D3
IN2
E3
EN2
F1
BR2
D5
IN3
B6
EN3
A7
BR3
A6
IN4
C5
EN4
A5
BR4
A2
IN5
C4
EN5
B2
BR5
C3
IN6
A1
EN6
C2
BR6
G1
IN7
E4
EN7
D4
PS
F2
OUT1A
E2
OUT1B
D2
OUT2A
B1
OUT2B
D6
OUT3A
E6
OUT3B
B7
OUT4A
C6
OUT4B
B4
OUT5A
B5
OUT5B
B3
OUT6A
A3
OUT6B
F4
OUT7A
F3
OUT7B
SENSOR SWITCH
Q401
RN2110ACT (TL3SONY)
R420 10
R407
1600
R421 10
R418
47k
R401 390
R411 390
R408
7500
R422
XX
R405 10
R402
330
R419 10
R412 390
Z_BOXPI-2_SENS_COL
YAW-
SHUTTER(-)
Z_DC_MOTOR(-)
Z_DC_MOTOR(-)
ND(+)
SHUTTER(+)
YAW+
ND(-)
F_PI_SENS_Vcc
F_MOTOR_B
Z_BOXPI-1_SENS_COL
YAW_HALL_-
F_MOTOR_A
PITCH-
GND
GND(THERM)
YAW_HALL_BIAS+
PITCH+
Z_DC_MOTOR(+)
Z_BOXPI-2_SENS_Vcc
F_MOTOR_B(-)
F_PI_SENS_OUT
YAW_HALL_BIAS-
Z_DC_MOTOR(+)
SHUTTER(-)
F_MOTOR_A(-)
SHUTTER(+)
PITCH_HALL+
PITCH_HALL_BIAS+
YAW_HALL_+
Z_BOXPI-1_SENS_Vcc
THERM
Z_PI_SENS_Vcc
PITCH_HALL-
PITCH_HALL_BIAS-
Z_PI_SENS_OUT
Z_PI_GND
FPI_GND
Z_BOXPI-2_GND
Z_BOXPI-1_GND
YAW-
YAW+
PITCH+
PITCH-
GND
GND
GND
GND
GND
GND
LENS
BLOCK
XX MARK:NO MOUNT
LENS DRIVE
SY-194 BOARD (2/10)
M_5V
D_3.1V

4-8
DSC-W150/W170_L3 SY-194 (3/10)
1.3
1.3
1.3
1.3
2.8
1.3
1.3
1.3
1.2
2.8
0.6
2.9
3
3.1
0.7
2.8
1.2
1.3 1.1 0.8
1.3 1.3 1.3
1.3 1.3 1.3 1.3 1.4 0.9
NO MARK:REC/PB MODE
3
G
6 9
F
B
H
710
C
05
811
D
B
G
12
E E
H
1
A
4
D
A
2
C
5
F
YAW_HALLBAIS+
CLK_IC_503
YAW_HALL+
YAW_HALLBAIS-
CA_FD
PITCH_HALLBAIS+
PITCH-
XIC_203_0_SCK
YAW-
IC_203_0_SO
XIC_203_IC_503_RST
YAW+
XCS_IC_503
PITCH+
XIC_203_IC_503_RST
IC_203_0_SI
PITCH_HALL-
XIC_203_0_SCK
YAW_HALL-
YAW-
YAW+
PITCH_HALL-
PITCH_HALLBAIS+
PITCH_HALLBAIS-
XDD_SYS_RST
IC_203_0_SI
YAW_HALL+
PITCH+
PITCH_HALL+
PITCH-
XCS_IC_503
CLK_IC_503
IC_203_0_SO
XIC_203_0_SCK
IC_203_0_SI
XCS_IC_503
PITCH_HALL+ YAW_HALLBAIS-
XDD_SYS_RST
YAW_HALL-
CA_FD
PITCH_HALLBAIS-
YAW_HALLBAIS+
IC_203_0_SO
CLK_IC_503
C537
0.1u
6.3V
C504 XX
C532
10V
0.047u
C553
6.3V
0.1u
C506
0.1u
6.3V
C534
6.3V
0.1u
C560
6.3V
0.33u
C552
6.3V
0.1u
C509 0.01u
6.3V
B
C533
10V
0.047u
4.7u B
C555
6.3V
C517
0.1u
6.3V
C510
0.0022u 6.3V
C548 XX
C531
10V
0.047u
C512
0.1u
6.3V
B
10u
C528
6.3V
C559
6.3V
0.33u
C507
0.1u
B
6.3V
C503
0.1u
B
6.3V
10u
C527
6.3V
C516 0.01u
6.3V
C535
6.3V
0.1u
C514 0.0022u
6.3V
C508
0.1u
B
6.3V
C513 0.01u
6.3V
B
C549 XX
C523
6.3V
0.1u
C522
6.3V
0.1u
4.7u B
C556
6.3V
C554
XX
C547
6.3V
10u
C536
0.1u
6.3V
C511 0.01u
6.3V B
C530
10V
0.047u
C558
0.47u
10V
C505
22u
10V
PITCH_HALL+
A_3.1V
PITCH_HALL-
REG_GND
PITCH_HALLBAIS-
M_5V
YAW_HALLBAIS-
D_1.5V
D_1.85V
YAW_HALL+
D_3.1V
YAW_HALL-
REG_GND
PITCH+
YAW-
PITCH-
PITCH_HALLBAIS+
YAW+
YAW_HALLBAIS+
IC507
2.8V REG
TK63728AB1G0B
A1
GND
B1
Vout
B2
Vin
A2
Vcont
IC503
R2J30500LG
C1
VM5_0
C10
VM5_1
A1
PGND
E1
PGND
A10
PGND
E10
PGND
F1
DVCC
F10
DGND
D1
OUT0A
B1
OUT0B
D10
OUT1A
B10
OUT1B
E2
MD_IN0
F2
MD_BR0
G2
MD_EN0
E9
MD_IN1
F9
MD_BR1
G9
MD_EN1
G7
xMD_PS
VCCA3
K1
VCCA3
K6
GNDA3
K7
GNDA3
K10
OP_IP0
H2
OP_OUT0
J1
OP_IN0
H1
DA0
K2
IA0
J2
IB0
K3
OP_OUT2
J3
OP_IN2
J4
OP_IP1
J9
OP_OUT1
J10
OP_IN1
H9
DA1
K9
IA1
J8
IB1
K8
CH0
K4
CH1
G5
CH2
K5
CH3
J5
VB
J6
PWM2
D4
PWM3
D7
UDIDEBUG
F7
UDITRST
E7
UDITCK
G1
UTITMS
F4
UDITDO
G10
UDITDI
E4
VD
C9
PIO3
B9
PIO2
B8
PIO1
B7
XSCS
A5
SO
B4
SI
A4
CLK
A3
RESET_N
A7
VCCD3
A2
VCCD3
A9
GNDD3
A8
VCCD15
D2
VCCD15
D9
GNDD15
H10
TEST1
B3
TEST2
B2
TEST3
C2
MARK
E5
CPU_PIO_0
D5
CPU_PIO_1
D6
G4
TEST
OP_OUT3
G6
OP_IN3
J7
PIO0
B6
XDL
A6
SCK
B5
CL507
CL505
CL508
CL506
IC506
CXA3739AER-T2
1234567
891011121314
15 16 17 18 19 20 21
22 23 24 25 26 27 28
R537
22k
R527
1M
R540
22k
R538
22k
R529
10k
R548
15k
R511
1k
R543
0
R528
1M
R547
15k
R523
1k
R534
10k R539
22k
R503
33
R512 10k
R519 100k
R506 1800
R515
10k
R544 XX
R522 100k
R504 10k
R514 1800
R507
10k
R518 100k
R513
8200
R520 100k
R502
39k
R545 XX
R516 100k
R505
8200
R509
39k
R517
100k
R521 100k
SE501
32.2kHz
4
12
3
SE502
30.8kHz
4
12
3
YAW
LPFBIN2 AMPBINP LPFBOUT
CPAOUT
AGND
DVcc
LPFAIN2
LPFAIN1
VREF(Vcc/2)
CLK
IC_503_2.8V
AMPAOTU
SWBOUT
AGND
DGND
LPFBIN1
AGND AMPBOUT
DATA
Vcc_A
VREFB
AGND
GND
Vcc_B
AMPAINN
AMPAINP
SWAOUT
CPBOUT
LPFAOUT
AMPBINN
VREFA
PITCH
VrefOUT
GND
GND
Vref
Vcc
Vcc
OUT
OPTICAL IMAGE
STABILIZATION DRIVE
PITCH/YAW
SENSOR AMP
XX MARK:NO MOUNT
OIS DRIVE
SY-194 BOARD (3/10)
M_5V
D_3.1V
D_1.5V
2.8V
XDD_SYS_RST
CA_FD
XIC_203_IC_503_RST

4-9
DSC-W150/W170_L3 SY-194 (4/10)
Note: IC203 is not supplied, but this is included
in SY-194 complete board.
IC203(1/5)
PRX515103B
CPU,
CAMERA DSP,
AV SIGNAL PROCESS,
LENS CONTROL,
MODE CONTROL
IC203(2/5)
PRX515103B
CPU,
CAMERA DSP,
AV SIGNAL PROCESS,
LENS CONTROL,
MODE CONTROL
3
G
6 9
F
B
H
710
C
05
811
D
B
G
12
E E
H
1
A
4
D
A
2
C
5
F
IC_203_PROUT
IC_203_YOUT
IC_203_PBOUT
BATT_SENS
C249
2.2u
6.3V
C269
0.1u
10V
C268
2.2u
6.3V
C267 0.001u
C251
0.1u
C236
0.001u
B
50V
C235
0.001u
B
50V
C243
0.1u
C260
0.1u
6.3V
C261
0.1u
6.3V
C263
0.1u
C257
0.1u
6.3V
C242
0.1u
6.3V
C253
0.1u
6.3V
C244
0.1u
6.3V
C246
22u
C254
0.1u
6.3V
C237
0.001u
16V
C247
22u
C241
0.1u
6.3V
C266
0.1u
6.3V
C256
0.1u
6.3V
C252
0.1u
6.3V
C245
4.7u
A_3.1V
XPWR_LED
D_1.85V_IO
KEY_AD1
REG_GND
D_3.1V
REG_GND
ZM_DC_FG_1B
ZM_DC_FG_1A
CA_AD08 AU_AVCC
CA_AD01
IC_203_AUIN
FC_SENS
ZM_SENS_1ST
AU_AVCC
CA_AD02
REG_GND
A_3.1V
CA_AD00
REG_GND
D_1.25V
CA_AD11
A_3.1V
CA_AD05
D_1.85V
CA_AD13
A_3.1V
CA_AD04
REG_GND
MODE_DIAL2
D_1.85V_IO
CA_AD03
KEY_AD2
CA_AD07
D_3.1V
A_3.1V
REG_GND
A_3.1V
BATT_SENS
REG_GND
CA_AD10
CA_AD12
CA_AD09
DDR_1.8V
TZ_HALL_TEMP
REG_GND
CA_AD06
REG_GND
REG_GND
MODE_DIAL1
DDR_1.8V
LCD_D3
ZM_DIR_A
CLK_IC_503
CLK_IC_503
FC_EN_A
IC_203_PBOUT
MSHUT_EN
FC_DIR_B
LCD_D4
IC_203_AUOUT
IRIS_M_DIR_2B
LCD_D0
FC_DIR_A
LCD_D7
ZM_EN_A
LCD_D6
ZM_BRK_B
VSUB_CONT_POST
XAE_LOCK_LED
XSTRB_LED
IRIS_M_BRK_2B
LCD_D1
LCD_D5
GEAR_ON
LCD_D2
STRB_ON1
IC_203_PROUT
IC_203_YOUT
IC_203_PBOUT
IC_203_PROUT
IC_203_YOUT
CL242
CL243
CL244
CL241
CL245
L241
10uH
R270
1k
R269
3600
R271
1k
R263
2200
R273
100k
R267
56k
R266
2200
R268
56k
R261
150
R262
150
R276
47k
R274
100k
R242 XX
R243 XX
R241 0
R251
10k
R289 220k
R272
10k
R247
0
R252
10k
R260
180
R294 220k
R238
10k
R296 XX
R295 XX
R254 22
R253 22 AC15 AVCC_PLL1
AE16 AVSS_PLL1
AE15 AVCC_PLL2
AC16 AVSS_PLL2
AF15 AVCC_PLL3
AF16 AVSS_PLL3
AE5 AVCC_CTRLADC
AC6 AVSS_CTRLADC
AB14 GND
AC14 GND
AE14 GND
AF14 GND
P1 GND
P2 GND
U1 GND
U2 GND
AF9 AVCC_AUADC
AE9 AVSS_AUADC
AF11 AVCC_AUDAC
AC10 AVSS_AUDAC
AF13 AVCC_VIDEODAC
AC11 AVSS_VIDEODAC
AB7
ADC0_IN1
AE6
ADC0_IN2
AC8
ADC0_IN3
AF6
ADC0_IN4
AC7
ADC0_IN5
AE7
ADC0_IN6
AB8
ADC0_IN7
AF7
ADC0_IN8
AE3
ADC1_IN1
AE4
ADC1_IN2
AE2
ADC1_IN3
AF3
ADC1_IN4
AC5
ADC1_IN5
AF5
ADC1_IN6
AB6
ADC1_IN7
AF4
ADC1_IN8
R2
AUCK_IN
T5
SIA
R1
SOA
T4
ADCK_OUT
T1
AUCK_OUT
T2
SCLK_OUT
AF8
AIN
AC9
VRH
AB9
VRL
AE8
AOUT
AE10
VRP
AF10
VRN
AE11
VRO0
AE12
VREF0
AB13
VOUT0
AE13
VRO1
AC13
VREF1
AF12
VOUT1
AC12
VOUT2
A1 NC
AE1 NC(VDD)
AF1 NC
AF2 NC(VDD)
A25 DDR_VDD
A26 NC(VDDQ)
B26 DDR_VDD
AF26 NC
A16 LCD_IOVDD
K14 GND
Y8 AVCC_LED
AB10 AVSS_LED
AB12 AVCC_PI
AB11 AVSS_PI
AE17 CCD1_IOVDD
AC17 CCD2_IOVDD
AB17 CCD3_IOVDD
AF17 GND
AE25 MSHUT_EN
Y16 STRB_ON1
AE26 STRB_ON2
Y15 STRB_ON3
AF25 VSUB_CONT
W18 DIR0A
AB26 DIR0B
W17 BRK0A
AB25 BRK0B
AB23 DIR1A
AC26 DIR1B
AA23 BRK1A
SENS1B
W15
AC25 BRK1B
W16 DIR2A
Y18 DIR2B
AD25 BRK2A
Y17 BRK2B
AD26 SENS1A
LCD_DATA_7 A17
LCD_DATA_6 D16
LCD_DATA_5 A18
LCD_DATA_4 E16
LCD_DATA_3 A19
LCD_DATA_2 E17
LCD_DATA_1 B19
LCD_DATA_0 D17
LCD_CLK_OUT B18
LCD_XHD_OUT D18
LCD_XVD_OUT B17
LED0 W9
LED1 Y9
LED2 W8
SENS0 Y10
SENS2 W10
FG1A Y11
FGAB W11
SYSV_OUT W14
CAMV_OUT Y14
W13
CLKGEN_DIV2 Y13
CCDIN_A_13 AE18
CCDIN_A_12 AF19
CCDIN_A_11 AE19
CCDIN_A_10 AF20
CCDIN_A_09 AE20
CCDIN_A_08 AF21
CCDIN_A_07 AE21
CCDIN_A_06 AC18
CCDIN_A_05 AC19
CCDIN_A_04 AB19
CCDIN_A_03 AC20
CCDIN_A_02 AB20
CCDIN_A_01 AC21
CCDIN_A_00 AB21
TGCLK_IN AF18
CCD_SYNC_SEL AF23
CCD_FD AF22
CCD_HD AE23
CK_AD_IN AC22
CLAMP_OPB AE22
VIDEO DAC
2
BR3
CCD
1
DAC
0
CCD1
CCD2
PI
PLL POWER
ETC
ADC1AU
LED
LCD
ADC0
CCD3
ADC
AUDIO
XX MARK:NO MOUNT
CPU (SIGNAL PROCESS1)
SY-194 BOARD (4/10)
AU_AVCC
D_1.25V
DDR_1.8V
D_1.85V_IO
D_1.85V
A_3.1V
D_3.1V
LCD_CK
LCD_HD
LCD_VD
GEN_TG_CLK
CA_FD
CA_HD

4-10
DSC-W150/W170_L3 SY-194 (5/10)
Note: IC203 is not supplied, but this is included
in SY-194 complete board.
3
G
6 9
F
B
H
710
C
05
811
D
B
G
12
E E
H
1
A
4
D
A
2
C
5
F
C218
0.1u
10V
C226
0.1u
10V
C213
0.1u
6.3V
C211
0.1u
6.3V
C219
0.1u
10V
C223
0.1u
6.3V
C220
0.1u
6.3V
C224 0.1u
C214
0.1u
6.3V
C212
0.1u 6.3V
C221
0.1u
6.3V
C216
0.1u
6.3V
C222
XX
IC_203_1_UI
D_1.25V
D_3.1V
BOOT_MODE_3
XACV_IN
IC_203_0_SI
REG_GND
D_3.1V
D_3.1V
D_3.1V
IC_203_1_SI
XSTRB_FULL
XZM_FG_LED
REG_GND
XAE_LOCK_SW
XSHUT_SW
XAV_JACK_IN
USB_3.2V
USB_3.2V
REG_GND
D_1.25V
STRB_CHG
IC_203_3_SO REG_GND
MSHUT_DIR
XACCESS_LED
XPWR_OFF
XCS_DD
XIC_203_3_SCK
IC_203_1_UO
IC_203_0_SO
XCS_PANEL
IC_203_1_SO
MSX_BS
VSUB_CONT_PRE
XIC_203_2_SCK
XCS_FE
XCS_AUDIO
USB_3.2V
IC_203_2_SO
XCS_IC_503
XFC_RST_LED
REG_GND
XZM_RST_LED
MSX_CLK
MS_PWR_ON
D_3.1V
XIC_203_RST_REQ
XLENS_DRIVER_PS
XCS_IC_201
VIDEO_AMP_ON
STB_CHG_CNT
XIC_203_0_SCK
XIC_203_1_SCK
STRB_UNREG_ON
MSX_D3
USB_DM
USB_DP
MSX_D2
MSX_D0
MSX_D1
R237
R236
R235
R234
R233
CL219
CL214
CL220
CL213
CL218
CL222
CL212
CL215
CL217
CL216
CL211
CL221
LND202
LND201
R214 1k
R215
100
R216
620
R232
XX
R217 100
R227 1k
R219 150
R220 150
R221 150
R222 150
R231
1k
R218 150
R212
10k
R801 1k
R213 1k
B12 MS_IOVDD
L13 GND
A12 MSX_IOVDD
K13 GND
E8 SD_IOVDD
D8 GND
W1 RREF
V1 NC
AA4 GNDS
AB2 AVDD1
AA2 AGND1
AB4 AVDD2
AB1 AGND2
Y2 AVDD3
W4 AGND3
Y4 ADVDD
AB5 AGND
W2 DVDD
W5 DVSS
E22 BOOT_MODE_4
E23 BOOT_MODE_3
D23 BOOT_MODE_2
D22 BOOT_MODE_1
F22 BOOT_MODE_0
H13 TEST
AB15 EXT_CK_PLL2
AB16 EXT_CK_PLL3
A21 EXT_SEL_1
B21 EXT_SEL_0
D15 PLL_BYPASS
MS_BS B10
MS_B_3 A9
MS_B_2 B11
MS_B_1 A10
MS_B_0 B9
MS_CLK A11
MSX_BS A14
MSX_B_3 A13
MSX_B_2 B14
MSX_B_1 B13
MSX_B_0 A15
MSX_CLK B15
SD_CLKOUT D11
SD_CMD E10
SD_DAT_3 D10
SD_DAT_2 E11
SD_DAT_1 D9
SD_DAT_0 E9
SD_WP E12
SD_XCD D12
VBUS AA5
USB_ID Y5
USB_VBUS_EN V2
DP Y1
DM AA1
SA_TDO U4
SA_TD1 U5
TDI D13
TCK G11
TMS E13
TDO G12
RTCK G13
NTRST D14
JTAG_SEL1 E14
JTAG_SEL0 H12
H14 PCV
V4 IOVDD
V5 IOVDD
R4 GND
R5 GND
B16 IOVDD
L14 GND
AE24 IOVDD
AF24 IOVDD
AB22 GND
AC23 GND
AC4 GND
Y7 GND
AD1 COREVDD
AD2 COREVDD
AC1 GND
AC2 GND
T10 COREVDD
T11 COREVDD
U10 COREVDD
U11 COREVDD
P10 GND
P11 GND
R10 GND
R11 GND
T12 GND
T13 GND
U12 GND
U13 GND
K16 COREVDD
K17 COREVDD
L16 COREVDD
L17 COREVDD
K15 GND
L15 GND
M16 GND
GND
M17
GND
N16
GND
N17
COREVDD
A20
COREVDD
B20
COREVDD
D21
COREVDD
E21
GND
A22
GND
B22
CLK_SYS_IN
Y12
XRESET
AB18
XRESET_REQ
W12
SIR_RXD
G10
SCLK
K19
SDATA
L19
GPS_14 Y19
GPS_13 W7
GPS_12 Y20
GPS_11 V7
GPS_10 W19
GPS_09 V8
GPS_08 V19
GPS_07 U8
GPS_06 U19
GPS_05 U7
GPS_04 W20
GPS_03 P19
GPS_02 T19
GPS_01 N19
GPS_00 R19
GPE_15 T7
GPE_14 R8
GPE_13 R7
GPE_12 T8
GPE_11 H11
GPE_10 P8
GPE_09 H10
GPE_08 N8
GPE_07 H9
GPE_06 G9
GPE_05 K8
GPE_04 M8
GPE_03 J8
GPE_02 L8
GPE_01 H8
GPE_00 G8
UART0_TXD J19
UART0_RXD D20
UART0_CTS H19
UART0_RTS C26
UART1_TXD G19
UART1_RXD D26
UART1_CTS E20
UART1_RTS D25
SID0_SCK G17
A23
SIO0_SCS
H17
SIO0_TXD
A24
SIO0_RXD
H18
SIO1_SCK
B24
SIO1_TXD
G18
SIO1_RXD
B23
SIO2_SCK
E18
SIO2_TXD
B25
SIO2_RXD
D19
SIO3_SCK
C25
SIO3_TXD
E19
SIO3_RXD
E15
TPU0_OUT
G14
TPU1_OUT
G15
TPU2_OUT
H15
TPU3_OUT
G16
TPU0_INA
H16
TPU0_INB
SYSTEM
TPU
JTAG
MS
TEST BOOT
SD
WLAN
USB
SA
GPIO_S
I2C
SIO UART
GPIO_E
SIRCS
BOOT_MODE_3
D_3.1V
XX MARK:NO MOUNT
CPU (SIGNAL PROCESS 2)
SY-194 BOARD (5/10)
IC203(3/5)
PRX515103B
CPU,
CAMERA DSP,
AV SIGNAL PROCESS,
LENS CONTROL,
MODE CONTROL
IC203(4/5)
PRX515103B
CPU,
CAMERA DSP,
AV SIGNAL PROCESS,
LENS CONTROL,
MODE CONTROL
USB_3.2V
D_3.1V
D_1.25V
XIC_203_IC_503_RST
GEN_SYS_CLK
XDD_SYS_RST

4-11
DSC-W150/W170_L3 SY-194 (6/10)
Note: IC203 is not supplied, but this is included
in SY-194 complete board.
3
G
6 9
F
B
H
710
C
05
811
D
B
G
12
E E
H
1
A
4
D
A
2
C
5
F
C288
22u
C282
XX
C283
0.1u
6.3V
C287
XX
C285
0.1u
6.3V
C281
0.1u
6.3V
C284
0.1u
6.3V
D_1.85V
D_1.85V
REG_GND
REG_GND
DDR_1.8V
REG_GND
REG_GND
REG_GND
REG_GND
D_1.85V_IO
DDR_1.8V
FB282
FB283
R297 100k
C1 VDDQ (POP-DDR)
C2 VDDQ (POP-DDR)
H1 VDD (POP-DDR)
H2 VDD (POP-DDR)
A2 GND (POP-GND)
B1 GND (POP-GND)
G1 GND (POP-GND)
G2 GND (POP-GND)
E1 VDDQ_O (POP-FLASH)
E2 VDDQ_O (POP-FLASH)
F1 VDD_O (POP-FLASH)
F2 VDD_0 (POP-FLASH)
D2 GND (POP-GND)
F4 GND (POP-GND)
F5 GND (POP-GND)
G4 GND (POP-GND)
G5 GND (POP-GND)
A7 EMC_VDD
B7 EMC_VDD
D7 EMC_VDD
A8 GND
B8 GND
K10 EMC_VDD
K11 EMC_VDD
L10 EMC_VDD
L11 EMC_VDD
M10 GND
M11 GND
N10 GND
N11 GND
K12 GND
L12 GND
L5 EMC_ADDR_24
L1 EMC_ADDR_23
L4 EMC_ADDR_22
EMC_ADDR_15
M1
EMC_ADDR_14
L7
EMC_ADDR_13
N1
EMC_ADDR_12
K7
EMC_ADDR_11
N5
EMC_DATA_15
A3
EMC_DATA_14
B3
EMC_DATA_13
A4
EMC_DATA_12
B4
EMC_DATA_11
B5
EMC_DATA_10
A5
EMC_DATA_09
B6
EMC_DATA_08
A6
EMC_DATA_07
E4
EMC_DATA_06
B2
EMC_DATA_05
E5
EMC_DATA_04
D4
EMC_DATA_03
E6
EMC_XWE
K4
EMC_XCS_2
H7
EMC_XCS_1
G7
EMC_XCS_0
J4
EMC_XRAS
H5
EMC_CLK_IN_SDRAM
D1
EMC_CLK_OUT_FLASH
J1
EMC_CLK_IN_FLASH
K1
EMC_RDY0
J5
EMC_RDY1
J7
EMC_XRST
J2
EMC_DRQIN
K5
DDR_VDD T16
DDR_VDD T17
DDR_VDD U16
DDR_VDD U17
GND T14
GND T15
GND U14
GND U15
P16
GND
P17
GND
R16
GND
R17
GND
Y22
DDR_VDD
W23
DDR_VDD
W25
DDR_VDD
W26
DDR_VDD
Y25
DDR_VDD
Y26
DDR_VDD
AA22
GND
Y23
GND
AA25
GND
AA26
GND
K22
DDR_ADDR_14
L22
DDR_ADDR_13
L26
DDR_ADDR_12
K23
DDR_ADDR_11
L25
DDR_ADDR_10
L20
DDR_ADDR_09
J23
DDR_ADDR_08
M22
DDR_ADDR_07
L23
DDR_ADDR_06
M20
DDR_ADDR_05
M23
DDR_ADDR_04
N22
DDR_ADDR_03
N26
DDR_ADDR_02
N20
DDR_ADDR_01
N25
DDR_ADDR_00
K25
DDR_BA_1
K26
DDR_BA_0
P20
DDR_XWE
P22
DDR_XRAS
N23
DDR_XCAS
P25
DDR_XCS_1
DDR_CKE2 P26
DDR_XCS_0 R20
DDR_CKE1 R22
DDR_CLK M26
DDR_DCLKN M25
DDR_DQS_3 G26
DDR_DQM_3 G25
DDR_DATA_31 E26
DDR_DATA_30 F26
DDR_DATA_29 E25
DDR_DATA_28 G22
DDR_DATA_27 F25
DDR_DATA_26 G20
DDR_DATA_25 F23
DDR_DATA_24 H20
DDR_DQS_2 J26
DDR_DQM_2 J25
DDR_DATA_23 H22
DDR_DATA_22 J20
DDR_DATA_21 G23
DDR_DATA_20 J22
DDR_DATA_19 H26
DDR_DATA_18 K20
DDR_DATA_17 H25
DDR_DATA_16 H23
DDR_DQS_1 R26
DDR_DQM_1 T26
DDR_DATA_15 T25
DDR_DATA_14 R23
DDR_DATA_13 R25
DDR_DATA_12 T20
U25
DDR_DATA_11
P23
DDR_DATA_10
U26
DDR_DATA_09
T22
DDR_DATA_08
V26
DDR_DQS_0
V25
DDR_DQM_0
U23
DDR_DATA_07
U22
DDR_DATA_06
T23
DDR_DATA_05
U20
DDR_DATA_04
DDR_DATA_03 W22
DDR_DATA_02 V22
EMC_DATA_02
D5
EMC_DATA_00
D6
EMC_XOE
H4
EMC_DATA_01
E7
EMC_ADDR_08
N2
EMC_ADDR_10
L2
EMC_ADDR_01
P5
EMC_ADDR_03
M7
EMC_ADDR_05
P7
EMC_ADDR_07
N7
EMC_ADDR_09
M5
EMC_ADDR_00
P4
EMC_ADDR_02
M2
EMC_ADDR_04
M4
EMC_ADDR_06
N4
EXTINT18
K2
STABLE_RUN
M19
DDR_DATA_01 V23
DDR_DATA_00 V20
EMC
DDR
XX MARK:NO MOUNT
CPU (SIGNAL PROCESS 3)
SY-194 BOARD (6/10)
IC203(5/5)
PRX515103B
CPU, CAMERA DSP, AV SIGNAL PROCESS,
LENS CONTROL, MODE CONTROL D_1.85V_IO
DDR_1.8V
D_1.85V

4-12
DSC-W150/W170_L3 SY-194 (7/10)
3.1
0
0
00
0
0
NO MARK:REC/PB MODE
A
D
7
CC
6
D
B
E
A
5
B
34
05
F
2
F
E
1 8
C620
0.47u
B
6.3V
C615
0.01u
25V
C606
0.1u
10V
C603
10u
C612
0.01u
25V
C610
0.022u
16V
C611
0.1u
16V
C613
0.01u
25V
C614
0.01u
25V
C617
0.47u
6.3V
C619
0.47u
B
6.3V
C604
1u
10V
C608
1u
10V
C616
10u
6.3V
C609
1u
B
C618
10u
C605 1u 10V
C607
1u
10V
D601
1SS400TE-61
VIDEO_AMP_ON
IC_203_YOUT
IC_203_2_SO
MIC_SIG
REG_GND
REG_GND
M_5V
XIC_203_2_SCK
D_3.1V
XCS_AUDIO
A_3.1V
REG_GND
IC_203_AUOUT
AU_AVCC
IC_203_AUIN
V_LINE_OUT
SP-
AU_LINE_OUT
SP+
IC602
VIDEO AMP
BH76812FVM-STR
1
CPC1
2
VCC
3
VIN
4
PS
5
VOUT
6
GND
7
-VCC
8
CPC2
IC603
AUDIO AMP
BH6414GLU-SE2
A1
NC
B1
BEEPIN
C3
NC
C1
SPIN
C2
EVROUT
D1
LINEOUT
D2
MUTETROUT
E1
MUTEGND
E2
AGND
F1
XLINE_MUTE
F2
RESET
D3
TEST
F3
SDATA
E3
SCLK
F4
DVDD
E4
SEN
F5
AVCC
E5
LINEIN
F6
NC
E6
MICOUT
D4
NC
D6
ABIAS
D5
TAU
C6
ALCIN
C5
PREOUT
B6
MICIN
B5
REG
A6
NC
A5
SP+
C4
NC
A4
SPVCC
B4
NC
A3
SPGND
B3
NC
A2
SP-
B2
SPBIAS
R601
10
R611
12k
R608
3300
R607 1500
R604
680
R605
470k
R603
68
IC601
RP103K281D
2.8V REG
1
VOUT
2
GND
3
CE
4
VDD
(MIC_GND)
XX MARK:NO MOUNT
AUDIO, VIDEO
SY-194 BOARD (7/10)
AU_AVCC
M_5V

4-13
DSC-W150/W170_L3 SY-194 (8/10)
: W150
: W170
: W150
: W170
: W150
: W170
: W150
: W170
A
D
7
CC
6
D
B
E
A
5
B
34
05
F
2
F
E
1 8
C205
1u
B
C208
0.1u
6.3V
C209
0.1u
6.3V
C204
0.1u
6.3V
C203
0.1u
6.3V
C202
4.7u
6.3V
C206
0.1u
6.3V
D201
DF2S5.6CT (TL3SONY)
D_1.85V
D_3.1V
REG_GND
XCS_IC_201
GEAR_ON
XIC_203_1_SCK
REG_GND
IC_203_1_SO
D_3.1V
IC_203_1_SI
BATT_SIG
IC202
CLOCK GENERATOR
1 TG_OUT
2 ICLK
3 GEAR_ON
4 VDDO 5 SYS_OUT
6 VDDO
7 GND
8 VDD
9
GND
IC201
UPD79F0043FC-402-2N1-E2-A
A1
P15
B1
P120_INTP0
C1
P122_X2_EXCLK
D1
P121_X1
E1
VDD
A2
P11
B2
XRESET
C2
FLMD0
D2
VDD
E2
P14_RXD6
A3
ANIO_P20
B3
P10
C3
REGC
D3
VSS
E3
P13_TXD6
A4
AVSS
B4
AVREF
C4
P16
D4
P30_INTP1
E4
TXRX
A5
AVREF
B5
P142_XSCKA0
C5
P143_SIA0
D5
P144_SOA0
E5
P17
R210
R207
R205
15
X201
BATTERY
DETECTOR
AK8150BU-L
ICS620AN-2
0
33
0
33
36MHz
38MHz
BATTERY DETECTOR, CLOCK GENERATOR
SY-194 BOARD (8/10)
1
43
2
D_3.1V
D_1.85V
XDD_SYS_RST
GEN_TG_CLK
GEN_SYS_CLK

4-14
DSC-W150/W170_L3 SY-194 (9/10)
•Refer to page 4-2 (English), 4-3 (Japanese) for mark 0.
3.1
0
1.9 0
5
5
0
0
0
4
4
4
3.8
3.8
NO MARK:REC/PB MODE
3
G
6 9
F
B
H
710
C
05
811
D
B
G
12
E E
H
1
A
4
D
A
2
C
5
F
MS_PWR_ON
BATT_SENS
XIC_203_0_SCK XCS_DD XIC_203_RST_REQ XPWR_OFF XMS_IN USB_VBUS
USB_VBUS
MS_PWR_ON
XCS_DD
XPWR_OFF
XDD_SYS_RST
XPWR_ON
DIRECT_PB
XIC_203_RST_REQ
XIC_203_RST_REQ
XMS_IN
VL_3V
VL_3V
BATT_SENS
M_5V
XDD_SYS_RST IC_203_0_SI IC_203_0_SO
CAM_-7.5V
DIRECT_PB XPWR_ON
C027
4.7u 16V
C025
4.7u 16V
C040 220p
16V
C013
4.7u
16V
C034
22u
6.3V
C003
0.001u 50V
C021 0.0047u 50V
C018
220p
16V
22u
C026
6.3V
C010
12p
C011
12p
C035
100p
25V
C064
XX
C065
XX
C066
XX
C041 220p
16V
C031
4.7u
6.3V
C004 10u
6.3V B
C017 4.7u 16V
C020 4.7u B
C002
4.7u
6.3V
C009 1u B
C051
4.7u
C019
1u
C022 1u
C038 100p 50V
C046 10u 6.3VB
C028
XX
C007
10u
6.3V
C047
10u 6.3VB
C044
22u 6.3V
C050
22u
C054
22u
C042
4.7u 6.3V
B
C014
0.01u
25V
C053
22u
C001
1u
C024 10u 6.3V
C023 10u 6.3V
C016
10u
6.3V
C005
1u
C029
22u
C
C008
47u
10V
D009
MA2SD320G8S0
D008
MA2SD320G8S0
D007
MA2SD320G8S0
D002
MA2SD320G8S0
D006
MA2ZD020GLS0
D004
MA2SD320G8S0
D001
MA2SD320G8S0
D003
MAZS120G08S0
VL_3V
BATT_UNREG
XPWR_OFF
IC_203_0_SO
XIC_203_0_SCK
XCS_DD
MS_PWR_ON
XMS_IN
REG_GND
DIRECT_PB
XPWR_ON
XAF_LED
USB_VBUS
REG_GND
XACV_DET
ACV_UNREG
BL_L
IC_203_0_SI
IC_203_0_SO
XIC_203_0_SCK
IC_203_0_SI
BATT_SENS
BL_H
CAM_-7.5V
CAM_13V
D_1.25V
MS_VCC
DDR_1.8V
M_5V
REG_GND
D_3.1V
D_1.85V
CAM_3.5V
XACV_IN
D_1.5V
A_3.1V
ST_UNREG
EVER
USB_3.2V
F003
(0.63A/32V)
F002
(2A/32V)
F001
(0.8A/32V)
IC001
DC/DC CONVERTER
SC901572VOR2
D4
DDC2P9_RF
E4
DDC2P9_INM
C2
DDC2P9_PWR_1
C1
DDC2P9_LL_1
B1
DDC2P9_PWR_2
D2
DDC2P9_LL_2
D3
DDC2P9_PG_2
E3
DDC2P9_PG_2
E2
DDC2P9_PG_3
E1
DDC2P9_LH_1
D1
DDC2P9_LH_2
F1
DDC2P9_VO_1
F2
DDC2P9_VO_2
G1
DDC2P9_VFB
F3
MS_PWR_OUT
F4
MS_PWR_IN
G3
MS_PWR_ON
F5
LDO3P1E_OUT
G2
DDC5_LDOUT
H1
DDC5_PSW
E6
DGND
K1
TRIM_EN
J1
DDC5_INM
H2
DDC5_RF
H3
LDO3P4_OUT
J2
DDC5_VO_1
K2
DDC5_VO_2
J3
DDC5_LX_1
K3
DDC5_LX_2
J4
DDC5_PG_1
K4
DDC5_PG_2
H4
LDO3P1U_IN
J5
LDO3P1U_OUT
H5
RTCBAT
K6
OSCI
K7
OSCO
J6
AGND_1
H6
CLK_OUT_32K
J7
DDC12_RF
H7
DDC12_INM
H8
DDC12_VFB
F6
UNREG_MON
G6
UNREG
G8
DDC12_PWR_IN1
G7
DDC12_PWR_IN2
J8
DDC12_PWR_OUT_1
K8
DDC12_PWR_OUT_2
J9
DDC12_LX_1
K9
DDC12_LX_2
H9
DDC12_PG
J10
DDCM7P5_LX
H10
DDCM7P5_PWR
F8
DDCM7P5_VFB
G9
DDCM7P5_REF
E8
DDCM7P5_INM
E9
DDCM7P5_RF
G10
DDCBL_PG
F10
DDCBL_LX
F9
DDCBL_VO
E10
DDCBL_VL
F7
DDCBL_RS
E7
VBUS_IN
D10
XMS_IN
G5
XEXT_IN
D9
XPWR_ON3
D8
XPWR_ON2
D7
XPWR_ON1
C10
XPWR_OFF
D6
XRESET_REQ
D5
XNAND_RESET
C9
XSYS_RESET
C7
SO
C6
SI
C8
SCK
C5
XCE
A10
TEST2
B10
DDC1P8_RF
B9
DDC1P8_INM
A9
DDC1P8_PG
A8
DDC1P8_LX
B8
DDC1P8_PWR
B6
DDC1P8_VFB
B7
DDC1P8_PSW_IN
A7
LDO1P8_OUT
A6
LDO1P5_OUT
E5
AGND_2
B5
VREF
A5
IREF
B4
LED_PG
C4
LED_VCS
A3
DDC1P2_PG
A4
DDC1P2_LX
B3
DDC1P2_PWR
B2
DDC1P2_VFB
C3
DDC1P2_RF
A2
DDC1P2_INM
A1
TEST1
K10
DEBUG
K5
NC
G4
NC
CL001
L004
10uH
L009 10uH
L003
4.7uH
L008 10uH
L002
10uH
L005
10uH
L001
4.3uH
L006
22uH
Q003
B+ SWITCH
MCH3306-TL-E-S
Q001
LSK3541FS8T2L
Q004
LM6K1FS8T2R
1.85V DISCHARGE
6
1
5
2
4
3
Q002
FDW2508PB
1
4
2
3
8
5
6
7
R005
470
R040 100k
R025
47k
R002
1M
R074 XX
R073
68
R015
330k
R013 1M
R008
4700 R016
10M
R024 1M
R004
470k
R035
10k
R009 33k
R029 10
R072
220k
R006
33
R001
470k
X001
32.768kHz
12
3
4
R032
1k
A_GND
A_GND
REG_GND
REG_GND
UNREG
REG_GND UNREG
Q001,Q002
SWITCH
XX MARK:NO MOUNT
DC/DC CONVERTER
SY-194 BOARD (9/10)
BL_H
CAM_-7.5V
CAM_13V
USB_3.2V
CAM_3.5V
A_3.1V
D_1.25V
DDR_1.8V
D_1.5V
D_1.85V
XDD_SYS_RST
