Sony DAV-DZ280 User manual

DAV-DZ280 (GB/ES) 4-136-120-11(1)
4-136-120-11(1)
©2009 Sony Corporation Printed in China
FRONT R
SUBWOOFER
SUR L
SUR R
FRONT L
Main unit
Unidad principal CENTER
(1)

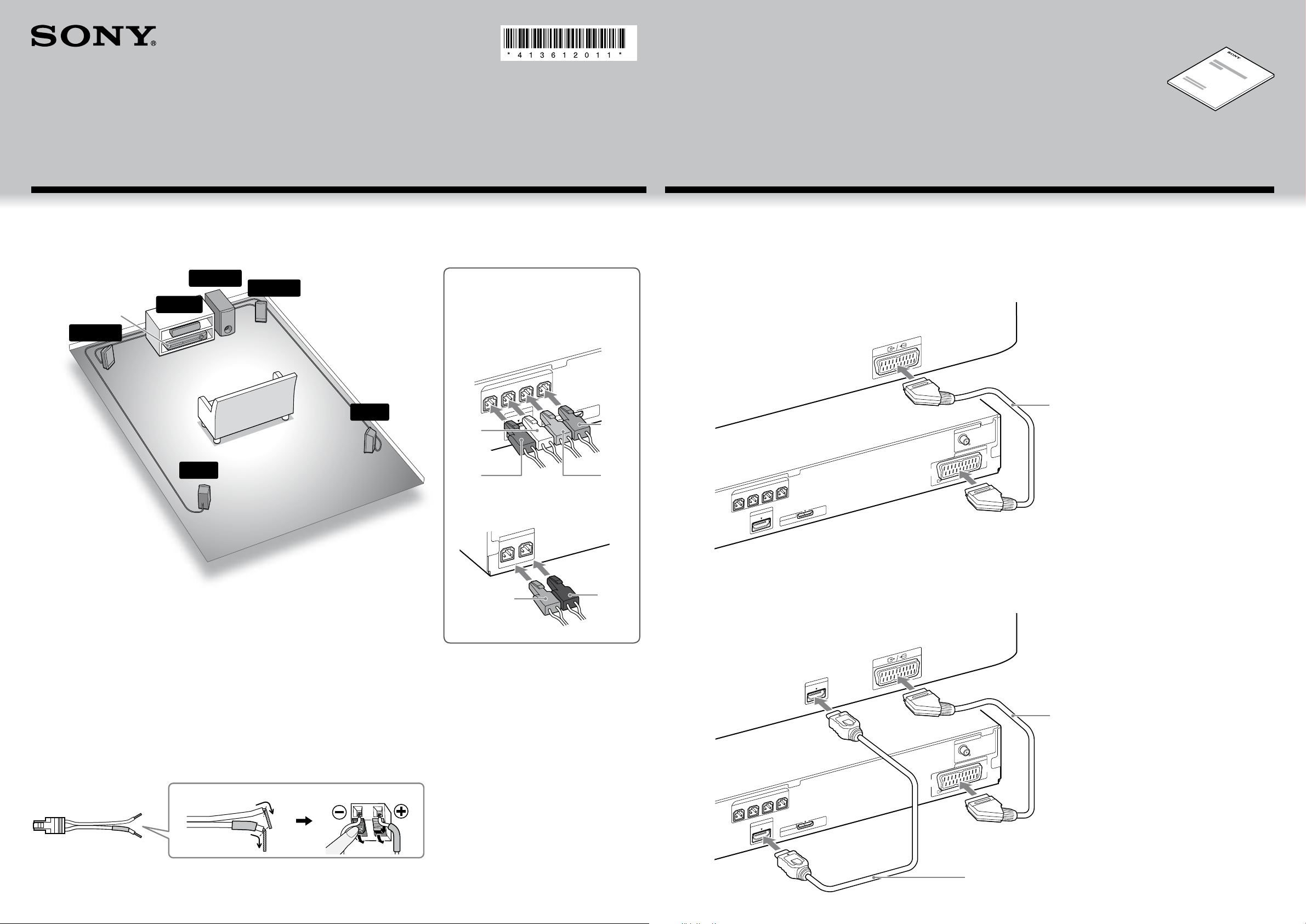

Quick Setup Guide/Guía de ajuste rápido
1Connecting the speakers/Conexión de los altavoces
Rear panel of the main unit/
Panel posterior de la unidad principal
FRONTRFRONTLSUR R SURL
SPEAKER
HDMIOUT
DMPORT
DC5V
0.7AMAX
White
Blanco
Red
Rojo
Blue
Azul
Gray
Gris
CENTER
SUBWOOFER
SPEAKER
Green
Verde
Purple
Púrpura
For the best possible surround sound, place all speakers at the same distance
from the listening position.
The subwoofer can be placed anywhere in the room.
All speakers other than the subwoofer should be set at ear level.
Para obtener el mejor sonido envolvente posible, coloque todos los altavoces a
la misma distancia de la posición de escucha.
El altavoz potenciador de graves puede colocarse en cualquier punto de la sala.
Todos los altavoces excepto el altavoz potenciador de graves deberían ajustarse
a la altura del oído.
For details, see the Operating Instructions.
Para obtener más información, consulte el Manual de instrucciones.
2Connecting the TV/Conexión del televisor
Method 1: SCART (EURO AV) cable connection
Método 1: Conexión del cable SCART (EURO AV)
FRONTRFRONTLSURRSUR L
SPEAKER
HDMIOUT
EUROAV
OUTPUT(TOTV)
COAXIAL75
FM
ANTENNA
DMPORT
DC5V
0.7AMAX
SCART (EURO AV) cable (not supplied)
Cable SCART (EURO AV) (no suministrado)
Method 2: HDMI cable and SCART (EURO AV) cable connection
Método 2: Conexión del cable HDMI y del cable SCART (EURO AV)
SCART (EURO AV) cable (not supplied)
Cable SCART (EURO AV) (no suministrado)
HDMI cable (not supplied)
Cable HDMI (no suministrado)
FRONTRFRONTLSUR R SURL
SPEAKER
HDMIOUT
EUROAV
OUTPUT(TOTV)
COAXIAL75
FM
ANTENNA
DMPORT
DC5V
0.7AMAX
HDMIIN
To connect speaker cords to the speaker/Para conectar los cables de altavoz al altavoz
Rear of the speaker/Parte posterior del altavoz
(–)
(+)
DAV-DZ280
Connect the speaker cords to match the color of the SPEAKER jacks of the unit.
Conecte los cables de altavoz de modo que coincidan con el color de las tomas SPEAKER de la unidad.
Depending on the jacks on your TV, select the connection method.
En función de las tomas del televisor, seleccione el método de conexión.

DAV-DZ280 (GB/ES) 4-136-120-11(1)
4 Press /to display “PRO LOGIC,” then press
.
Pulse /hasta que aparezca “PRO LOGIC” y, a
continuación, pulse .
5 Press SYSTEM MENU to exit the menu.
Pulse SYSTEM MENU para salir del menú.
Select an on-screen
language.
Seleccione un idioma
para las indicaciones
en pantalla.
LANGUAGE SETUP
MENU:
OSD:
AUDIO:
SUBTITLE:
ENGLISH
ENGLISH
FRENCH
SPANISH
PORTUGUESE
/,
Select the aspect ratio
of the connected TV.
Seleccione el formato
del televisor
conectado.
VIDEO SETUP
LINE:
TV TYPE:
PAUSE MODE:
16:9
16:9
4:3 LETTER BOX
4:3 PAN SCAN
/,
Select the output
method for video
signals.
Seleccione el método
de salida de las señales
de vídeo.
VIDEO SETUP
LINE:
TV TYPE:
PAUSE MODE:
16:9
VIDEO
VIDEO
VIDEO
VIDEO
RGB
/,
Select [ON] when you
connect the main unit
and the TV with an
HDMI cable.
Seleccione [SI] si
conecta la unidad
principal y el televisor
con un cable HDMI.
HDMI SETUP
HDMI RESOLUTION:
VOLUME LIMIT:
AUTO (1920x1080p)
OFF
SD
YCBCR/RGB(HDMI):
JPEG RESOLUTION:
AUDIO(HDMI):
CONTROL FOR HDMI: OFF
OFF
ON
/,
Select the speaker
formation.
Seleccione la
disposición de los
altavoces.
SPEAKER FORMATION
STANDARD
/,
QUICK SETUP is complete.
Home Theatre System
Note
Do not insert a disc before performing the Quick Setup.
Nota
No inserte ningún disco antes de realizar el ajuste rápido.
1 Connect the AC power cord (mains lead).
The shape of the wall outlet (mains) differs depending on
the area.
Conecte el cable de alimentación de ca.
La forma de la toma de pared varía en función de la zona.
2 Turn on the power of the main unit and TV.
Encienda la unidad principal y el televisor.
/
/
(power/encendido)
3 Switch the input selector on your TV to display
“Sony Home Theatre System.”
Cambie el ajuste del selector de entrada del
televisor para visualizar“Sony Home Theatre
System”.
4 Set each following item, using ///and
.
Displayed items vary depending on the area.
Ajuste cada uno de los elementos siguientes
mediante ///y .
Los elementos que aparecen varían en función de la zona.
///,
(ENTER)
Home Theatre System
1 Press FUNCTION +/– to display“TV.”
Pulse FUNCTION +/– hasta que aparezca “TV”.
2 Press SYSTEM MENU.
Pulse SYSTEM MENU.
3 Press /to display “DEC. MODE,” then press
.
Pulse /hasta que aparezca “DEC. MODE” y,
a continuación, pulse .
3Performing the Quick Setup/Realización del ajuste rápido
Listening to TV sound from all speakers/Audición del sonido del televisor a través de todos los altavoces
