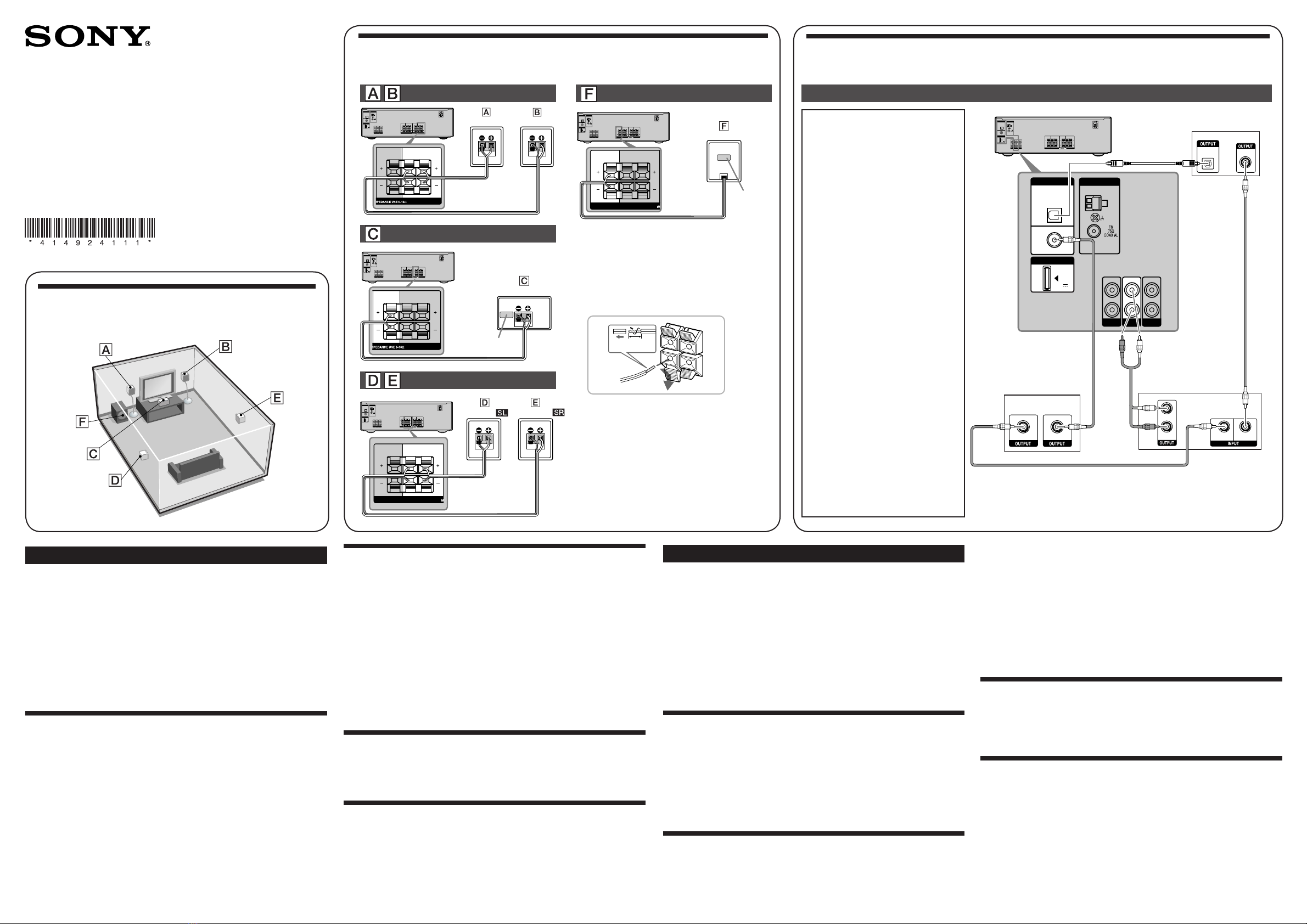

Sony HT-DDWG700 User manual

4-149-241-11(1)
HT-DDWG700
Quick Setup Guide
Guía de instalación rápida
1: Installing the speakers/
1: Instalación de los altavoces
(1)
Sony Corporation © 2009 Printed in Malaysia
Video components/Componentes de vídeo
2: Connecting the speakers /
2:
Conexión de los altavoces
3: Connecting other components/
3: Conexión de otros componentes/
English
This Quick Setup Guide describes how to connect a DVD player or Blu-ray disc
player, satellite tuner or set-top box, TV, speakers, and a subwoofer so that you can
enjoy multi channel surround sound. Refer to the operating instructions supplied with
the receiver for details.
The illustrations in the guide designate speakers as Athrough F.
AFront speaker (left)
BFront speaker (right)
CCenter speaker
DSurround speaker (left)
ESurround speaker (right)
FSubwoofer
1: Installing the speakers
The illustrations above show an example of a 5.1 channel speaker system (five
speakers and one subwoofer) configuration. Refer to the operating instructions
supplied with the receiver.
About speaker placement
The front speakers, center speaker and subwoofer are magnetically shielded to
allow it to be installed near a TV set. However, as the surround speakers are not
magnetically shielded, we recommend that you place them slightly further away from
a TV set.
2: Connecting the speakers
The illustrations above show how to connect the speakers. Before you connect the
speakers, check the speaker type by referring to the speaker label at the rear panel
or bottom of the speakers. For details, refer to step 2 of “Getting started” of the
operating instructions supplied with this receiver.
About speaker cords
• Black striped wire is minus (–) in polarity and should be connected to the minus (–)
speaker terminal.
• Use the long speaker cords to connect the surround speakers and the short speaker
cords to connect the front and center speakers.
About speaker jacks
• Connect the
3jack to the 3jack of the receiver and connect the #jack to the #
jack of the receiver.
• Refer to the illustration above for details of connecting speaker cords.
3: Connecting other components
This is an example of how to connect this receiver and your components. Refer to
step 3 of “Getting started” of the operating instructions supplied with this receiver for
details on other connections and other components.
4: Connect all power cords last
Connect the AC power cord to a wall outlet.
Refer to “Connecting the AC power cord” in the operating instructions supplied with
the receiver.
Español
Esta guía de instalación rápida describe cómo conectar un reproductor de DVD o un
reproductor de discos Blu-ray Disc, un sintonizador vía satélite o un decodificador,
un televisor, los altavoces y un altavoz potenciador de graves para que pueda disfrutar
del sonido envolvente multicanal. Consulte el manual de instrucciones suministrado
con el receptor para obtener más información.
En las ilustraciones de la guía, los altavoces se identifican de Aa F.
AAltavoz frontal (izquierdo)
BAltavoz frontal (derecho)
CAltavoz central
DAltavoz de sonido envolvente (izquierdo)
EAltavoz de sonido envolvente (derecho)
FAltavoz potenciador de graves
1: Instalación de los altavoces
Las ilustraciones anteriores muestran un ejemplo de configuración de un sistema
de altavoces de 5.1 canales (cinco altavoces y un altavoz potenciador de graves).
Consulte el manual de instrucciones suministrado con el receptor.
Sobre la ubicación del altavoz
Los altavoces frontales, el altavoz central y el altavoz potenciador de graves están
protegidos magnéticamente para que puedan instalarse cerca de un televisor. Sin
embargo, debido a que los altavoces de sonido envolvente no están protegidos
magnéticamente, se recomienda situarlos a una distancia considerable del televisor.
2: Conexión de los altavoces
Las ilustraciones que aparece más arriba muestra cómo conectar los altavoces. Antes
de conectar los altavoces, compruebe el tipo de altavoz que se indica en la etiqueta
del altavoz situada en el panel posterior o en la parte inferior de los altavoces. Si
desea obtener información detallada, consulte el paso 2 “Procedimientos iniciales”
del manual de instrucciones suministrado con el receptor.
Acerca de los cables de los altavoces
• El cable con rayas negras tiene una polaridad negativa (–) y se debe conectar al
terminal de altavoz negativo (–).
• Utilice los cables largos de conexión de altavoces para conectar los altavoces de
sonido envolvente, y los cables cortos de conexión de altavoces para conectar el
altavoz frontal y el central.
Acerca de las tomas de los altavoces
• Conecte la toma 3a la toma 3del receptor, y conecte la toma #a la toma #del
receptor.
• Consulte la ilustración anterior para obtener más información sobre cómo conectar
los cables de los altavoces.
3: Conexión de otros componentes
Este es un ejemplo de cómo conectar este receptor a los componentes. Consulte el
paso 3 de “Procedimientos iniciales” del manual de instrucciones suministrado con el
receptor para obtener más información sobre cómo realizar otras conexiones y sobre
otros componentes.
4: Conecte todos los cables de alimentación en último
lugar
Conecte el cable de alimentación de ca a una toma de pared.
Consulte el apartado “Conexión del cable de alimentación de ca” del manual de instrucciones
suministrado con el receptor.
ASpeaker cord (supplied)/
Cables de los altavoces (suministrada)
BSpeaker label/Etiqueta del altavoz
SA-CD / CD
L
R
AT
IN
SURROUND
SUBWOOFER
LR
SPEAKERS
FRONTCENTER
LR
DVD/BD
IN
DIGITAL
DMPORT
OPTICAL
SAT
IN
COAXIAL
ANTENNA
AM
IN
DC5V
0.7AMAX
TV S
IN
SURROUND
SUBWOOFER
LR
SPEAKERS
SS-WP700
SA-CD / CD
L
R
AT
IN
SURROUND
SUBWOOFER
LR
SPEAKERS
FRONTCENTER
LR
DVD/BD
IN
DIGITAL
DMPORT
OPTICAL
SAT
IN
COAXIAL
ANTENNA
AM
IN
DC5V
0.7AMAX
TV S
IN
SS-MSP700 L
SS-MSP700 R
FRONTCENTER
LR
SA-CD / CD
L
R
AT
IN
SURROUND
SUBWOOFER
LR
SPEAKERS
FRONTCENTER
LR
DVD/BD
IN
DIGITAL
DMPORT
OPTICAL
SAT
IN
COAXIAL
ANTENNA
AM
IN
DC5V
0.7AMAX
TV S
IN
FRONTCENTER
LR
SS-CNP700
SA-CD / CD
L
R
AT
IN
SURROUND
SUBWOOFER
LR
SPEAKERS
FRONTCENTER
LR
DVD/BD
IN
DIGITAL
DMPORT
OPTICAL
SAT
IN
COAXIAL
ANTENNA
AM
IN
DC5V
0.7AMAX
TV S
IN
SURROUND
SUBWOOFER
LR
SPEAKERS
SS-SRP700 SS-SRP700
10 mm
A
A
B
A
B
SA-CD / CD
L
R
AT
IN
SURROUND
SUBWOOFER
LR
SPEAKERS
FRONTCENTER
LR
DVD/BD
IN
DIGITAL
DMPORT
OPTICAL
SAT
IN
COAXIAL
ANTENNA
AM
IN
DC5V
0.7AMAX
TV S
IN
SA-CD / CD
L
R
TV SAT
IN
DVD/BD
IN
DIGITAL
DMPORT
OPTICAL
SAT
IN
COAXIAL
ANTENNA
AM
IN IN
DC5V
0.7A MAX
AUDIO VIDEO 1
VIDEO COAXIAL VIDEO 2
D
E
F
L
R
VIDEO
DIGITAL
OPTICAL
C
F
DVD player or Blu-ray disc
player/ Reproductor de DVD
o Reproductor de discos
Blu-ray
Notes
• Be sure to connect the video output of
the DVD player or Blu-ray disc player
and Satellite tuner or Set-top box to the
TV so that the image is displayed on the
TV. Refer to the operating instructions of
each connected component for details.
• To fully enjoy surround sound while
watching TV programmes, connect the
audio output of your TV jacks as shown
and turn off the TV’s volume or activate
the TV’s muting function.
• To enjoy multi channel surround sound
from the DVD player or Blu-ray disc
player, be sure to connect the coaxial
digital cord.
Notas
• Para ver las imágenes en la pantalla del
televisor, asegúrese de que la salida
de vídeo del reproductor de DVD o del
reproductor de discos Blu-ray Disc y el
sintonizador vía satélite o el decodificador
esté conectada al televisor. Para obtener
más información, consulte el manual
de instrucciones de cada uno de los
dispositivos conectados.
• Para disfrutar plenamente del sonido
envolvente mientras ve programas de
televisión, conecte la salida de audio de
las tomas del televisor tal como se indica
y desactive o silencie el volumen del
televisor.
• Para disfrutar de sonido envolvente
multicanal a través del reproductor de
DVD o reproductor de discos Blu-ray
Disc, asegúrese de conectar el cable
digital coaxial.
COptical digital cord (not supplied)/Cable digital óptico (no suministrado)
DCoaxial digital cord (supplied)/Cable digital coaxial (suministrada)
EAudio cord (not supplied)/Cable de audio (no suministrado)
FVideo cord (not supplied)/Cable de video (no suministrado)
Satellite tuner or Set-top box/
Sintonizador vía satélite o decodificador
TV/Televisor
GBES+DDWG700_2UC_A3.indd 1GBES+DDWG700_2UC_A3.indd 1 4/22/2009 4:04:38 PM4/22/2009 4:04:38 PM

5:
Auto Calibration / 5: Calibración automática
VIDEO IN/
PORTABLEAUDIO IN/
AUTOCAL MIC
PHONES
INPUT SELECTOR
A.F.D. MOVIE MUSIC
?/1
DIMMER SLEEP 2CH
DISPLAY
MASTERVOLUME
INPUT MODE
VIDEO IN/
PORTABLE AUDIO IN/
AUTO CAL MIC
123
46
78
0/10 ENTER
9
SYSTEM STANDBY
TV INPUT
SLEEP DMPORT
VIDEO DVD/BD SAT TV
2CH A.F.D.
RETURN/EXIT
TV CH –
PRESET –
TV CH +
PRESET +
REPLAY ADVANCE
MOVIE MUSIC
AMP MENU
CLEAR
DISPLAY MUTING
TV VOL
MASTER VOL
DVD/BD
MENU
D.TUNING
AUTO CAL
D.SKIP
SA-CD/CD TUNER
?/1
.
O
< <
>
5
>10
-/--
TOOLS/
OPTIONS
TV
?/1
AV ?/1
MEMORY
MENU/HOME
Input buttons/
Botones de introducción
AUTO CAL
AMP MENU
English
5: Calibrating the speaker settings automatically
You can set up the speakers to obtain the sound you want from all connected speakers automatically by using the Auto Calibration function. The Auto Calibration function will:
• Check the connection between each speaker and the receiver.
• Adjust the speaker level.
• Measure the distance of each speaker from your listening position.
1Connect the supplied optimizer microphone to the VIDEO IN/PORTABLE AUDIO IN/AUTO CAL MIC jack on the receiver.
2Set up the optimizer microphone.
Place the optimizer microphone at your listening position.You can also use a stool or tripod so that the optimizer microphone remains at the same height as your ears.
3Press AMP MENU, then press AUTO CAL.
The Auto Calibration function starts.
For details on the Auto Calibration function, refer to step 6 of "Getting started" of the operating instructions supplied with this receiver.
Notes
• If there are any obstacles in the path between the optimizer microphone and the speakers, the calibration cannot be performed correctly. Remove any obstacles from the measurement area to avoid measurement error.
•The Auto Calibration function cannot detect the subwoofer. Therefore, all subwoofer settings will be maintained.
6: Setting up other components
You should set up each component so that the sound is output from the speakers correctly when you playback a connected component. Refer to the operating instructions supplied with each component.
Note
If no digital signal is input through the COAXIAL jack on the receiver, “UNLOCK” appears on the display. This is not a malfunction.
After the setting
The receiver is now ready to use. Press the input button on the remote to select the component you want to play back. Refer to the operating instructions supplied with the receiver for details.
Español
5: Calibración automática de los ajustes del altavoz
Puede instalar los altavoces para obtener automáticamente el sonido que desee a través de todos los altavoces conectados mediante la función de calibración automática. La función de calibración automática:
• Compruebe las conexiones entre cada altavoz y el receptor.
• Ajuste el nivel del altavoz.
• Calculará la distancia existente entre cada altavoz y la posición de escucha.
1Conecte el micrófono optimizador suministrado a la toma VIDEO IN/PORTABLE AUDIO IN/AUTO CAL MIC del receptor.
2Ajuste el micrófono optimizador.
Coloque el micrófono optimizador en su posición de escucha. Puede utilizar también una banqueta o trípode para que el micrófono optimizador quede a la altura
de los oídos.
3Pulse AMP MENU y, a continuación, AUTO CAL.
Se iniciará la función de calibración automática.
Para obtener más información sobre la función de calibración automática, consulte el paso 6 de “Procedimientos iniciales” del manual de instrucciones suministrado con el receptor.
Notas
• Si hay obstáculos entre el micrófono optimizador y los altavoces, es posible que la calibración no se lleve a cabo correctamente. Retire los obstáculos de la zona de medición para evitar errores.
• La función de calibración automática no puede detectar el altavoz potenciador de graves. Por lo tanto, todos los ajustes del altavoz potenciador de graves se mantendrán.
6: Configuración de otros componentes
Es necesario configurar cada componente para que el sonido se emita correctamente a través de los altavoces al reproducir un componente conectado. Consulte el manual de instrucciones suministrado con cada
componente en cuestión.
Nota
Si no se recibe ninguna señal digital a través de la tomas COAXIAL, aparecerá “UNLOCK” en la pantalla. No se trata de un fallo de funcionamiento.
Tras realizar el ajuste
El receptor está listo para utilizarse. Pulse el botón de introducción del mando a distancia para seleccionar el componente que desee reproducir. Consulte el manual de instrucciones suministrado con el receptor
para obtener más información.
Optimizer microphone (supplied)/
Micrófono optimizador (suministrada)
GBES+DDWG700_2UC_A3.indd 2GBES+DDWG700_2UC_A3.indd 2 4/22/2009 4:04:43 PM4/22/2009 4:04:43 PM
