Sony HTSS1000P. Instruction manual

SA-CD/CD
AUDIO IN
VIDEO 2
AUDIO IN
VIDEO 1
AUDIO IN
L
R
L
R
CENTER
AM
U
DVD
COAX IN
OPT IN
SA-CD/CD
OPT IN
VIDEO 2
ANTENNA
DIGITAL
SUR L
DIGITAL OUT
COAXIAL
OUTPUT
AUDIO
OUT
L
R
INPUT
VIDEO
SUBWOOFER FRONT R FRONT L SUR R
OUTPUT
VIDEO
2-661-770-71(1)
Sony Corporation © 2006 Printed in Malaysia
HOME THEATRE
SYSTEM
HT-SS1000P
Speaker Connection
Raccordement des enceintes
Conexión de los altavoces
Anschließen der Lautsprecher
HT-SS1000P 2-661-770-71(1) GB/FR/ES/DE/NL/SE/IT/PL
A
C
B
DD
DDD
DVD player
Lecteur DVD
Reproductor de DVD
DVD-Player
SS-SRP1000 SR
Surround speaker (right)
Enceinte surround (droite)
Altavoz envolvente (derecho)
Surroundlautsprecher (rechts)
ACoaxial digital cord
Cordon numérique coaxial
Cable digital coaxial
Koaxiales Digitalkabel
Center speaker
Enceinte centrale
Altavoz central
Centerlautsprecher
SS-CNP1000
SS-MSP1000 R
Front speaker (right)
Enceinte avant (droite)
Altavoz frontal (derecho)
Frontlautsprecher (rechts)
SS-MSP1000 L
Front speaker (left)
Enceinte avant (gauche)
Altavoz frontal (izquierdo)
Frontlautsprecher (links)
Surround speaker (left)
Enceinte surround (gauche)
Altavoz envolvente (izquierdo)
Surroundlautsprecher (links)
SS-SRP1000 SL
Speaker label
Etiquette de l’enceinte
Etiqueta del altavoz
Lautsprecheraufkleber
SS-WP1000
Sub woofer
Caisson de grave
Altavoz potenciador de graves
Subwoofer
English

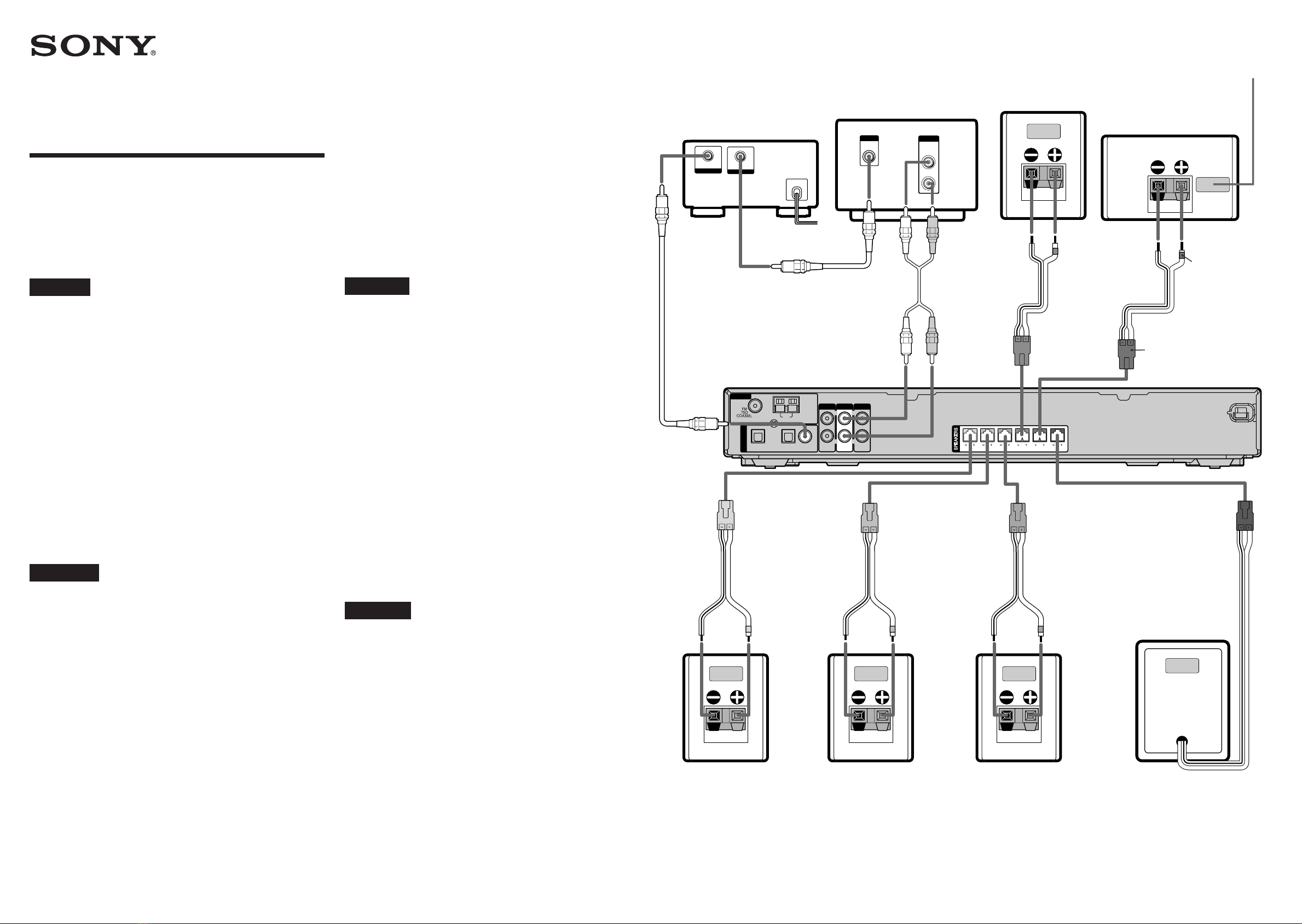

This Speaker Connection explains how to connect the DVD player, TV, speakers,
and sub woofer so you can enjoy multi channel surround sound from the DVD
player. For details, refer to the operating instructions supplied with the receiver.
Before you connect the speakers, check the speaker label on the rear panel of the
speakers for the model name. The connector and the color tube* of the speaker cord
are the same color as the speaker jack to be connected on the receiver. Connect the
speakers as shown in the illustration at right.
The front speakers, center speaker and sub woofer are magnetically shielded to
allow it to be installed near a TV set. However, as the surround speakers are not
magnetically shielded, we recommend that you place them slightly further away
from a TV set.
* The speaker cord which is attached to the sub woofer does not have color tube on it.
Notes
• To view the image of the DVD on the TV screen, you can connect the video output of
the DVD player to the TV.
For details, refer to the operating instructions supplied with the TV and DVD player.
• To fully enjoy surround sound while watching TV programmes, we recommend that
you
– connect the audio output of your TV to the VIDEO 2 AUDIO IN jack of the
receiver. Then, select VIDEO 2 as an input.
– turn down or mute the TV’s volume.
For details on selecting the surround sound, see “Enjoying Surround Sound” in the
operating instructions supplied with the receiver.
Français
Ce guide de raccordement des enceintes vous explique comment raccorder le lecteur
DVD, le téléviseur, les enceintes et le caisson de grave afin que vous puissiez
profiter au mieux du son surround multicanaux de votre lecteur DVD. Pour plus de
détails, reportez-vous au mode d’emploi fourni avec l’ampli-tuner.
Avant de procéder au raccordement des enceintes, vérifiez l’étiquette des enceintes
située sur le panneau arrière pour connaître le nom de modèle. Le connecteur et la
gaine de couleur* du cordon de l’enceinte sont de la même couleur que la prise
d’enceinte à raccorder à l’ampli-tuner. Raccordez les enceintes comme indiqué dans
l’illustration de droite.
Les enceintes avant et centrale, ainsi que le caisson de graves disposent d’un
blindage magnétique afin de permettre leur installation à proximité d’un téléviseur.
Toutefois, étant donné que les enceintes surround ne possèdent pas de blindage
magnétique, nous vous conseillons de les éloigner davantage du téléviseur.
* Le cordon d’enceinte raccordé au caisson de graves ne dispose pas de gaine de couleur.
Remarques
• Pour visualiser l’image du DVD sur l’écran du téléviseur, vous pouvez raccorder la
sortie vidéo du lecteur DVD au téléviseur.
Pour obtenir plus d’informations, reportez-vous aux modes d’emploi fournis avec le
téléviseur et le lecteur DVD.
• Pour profiter totalement du son surround pendant que vous regardez des émissions
télévisées, nous vous recommandons de
– raccorder la sortie audio de votre téléviseur à la prise VIDEO 2 AUDIO IN de votre
ampli-tuner, puis de sélectionner VIDEO 2 comme entrée ;
– baisser ou mettre en sourdine le volume du téléviseur.
Pour obtenir davantage d’informations sur la sélection du son surround, reportez-vous à
la section « Utilisation du son surround » du mode d’emploi fourni avec l’ampli-tuner.
Color tube
Gaine de couleur
Tubo de color
Farbige Anschlussschlaufe
TV
Téléviseur
Televisor
Fernseher
Español
La sección “Conexión de los altavoces” explica cómo conectar el reproductor de
DVD, un televisor, los altavoces y el altavoz potenciador de graves a fin de poder
disfrutar de un sonido envolvente multicanal del reproductor de DVD. Si desea
obtener más información, consulte el manual de instrucciones suministrado con el
receptor.
Antes de conectar los altavoces, compruebe el nombre del modelo que se encuentra
en la etiqueta del panel posterior de dichos altavoces. El conector y el tubo de color*
de los cables del altavoz son del mismo color que la toma del altavoz que se debe
conectar en el receptor. Conéctelos tal como se muestra en la ilustración de la
derecha.
Los altavoces frontales, central y potenciador de graves están protegidos
magnéticamente, por lo que es posible instalarlos cerca de un televisor. Sin
embargo, dado que los altavoces envolventes no están protegidos magnéticamente,
es recomendable colocarlos a cierta distancia del televisor.
* El cable que está conectado al altavoz potenciador de graves no dispone de tubo de color.
Notas
• Para ver la imagen del DVD en la pantalla del televisor, conecte la salida de vídeo del
reproductor de DVD al televisor.
Para obtener más información, consulte el manual de instrucciones suministrado con el
televisor y el reproductor de DVD.
• Para disfrutar totalmente de sonido envolvente mientras visualiza programas de
televisión, le recomendamos que
– conecte la salida de audio del televisor a la toma VIDEO 2 AUDIO IN del receptor.
A continuación, seleccione VIDEO 2 como entrada.
– baje el volumen del televisor o silencie el sonido.
Para obtener más información sobre cómo seleccionar la función de sonido envolvente,
consulte “Para disfrutar de sonido envolvente” en el manual de instrucciones
suministrado con el receptor.
Deutsch
In dieser Anleitung zum Anschließen der Lautsprecher wird beschrieben, wie Sie den
DVD-Player, den Fernseher, die Lautsprecher und den Subwoofer so anschließen, dass
Sie über den DVD-Player Mehrkanalraumklang wiedergeben lassen können. Näheres
dazu schlagen Sie bitte in der mit dem Receiver gelieferten Bedienungsanleitung nach.
Sehen Sie vor dem Anschließen der Lautsprecher auf der Rückseite der Lautsprecher
nach, welcher Modellname auf dem Lautsprecheraufkleber angegeben ist. Der Stecker
und die farbige Anschlussschlaufe * der Lautsprecherkabel haben dieselbe Farbe wie die
Lautsprecherbuchse am Receiver, an die sie angeschlossen werden müssen. Schließen
Sie die Lautsprecher wie in der Abbildung rechts dargestellt an.
Die Frontlautsprecher, der Centerlautsprecher sowie der Subwoofer sind magnetisch
abgeschirmt, so dass sie in der Nähe eines Fernsehgeräts aufgestellt werden können.
Die Surroundlautsprecher dagegen sind nicht magnetisch abgeschirmt. Es empfiehlt sich
daher, sie etwas weiter entfernt vom Fernsehgerät aufzustellen.
* Das Lautsprecherkabel am Subwoofer ist nicht mit einer farbigen Anschlussschlaufe versehen.
Hinweise
• Um DVD-Inhalte am Fernsehschirm anzeigen zu lassen, verbinden Sie den
Videoausgang des DVD-Players mit dem Fernsehgerät.
Erläuterungen dazu schlagen Sie bitte in der mit dem Fernsehgerät und dem DVD-
Player gelieferten Bedienungsanleitung nach.
• Damit Sie beim Fernsehen Raumklang optimal wiedergeben können, empfiehlt sich
Folgendes:
– Schließen Sie den Audioausgang des Fernsehgeräts an die Buchse VIDEO 2 AUDIO
IN am Receiver an. Wählen Sie dann VIDEO 2 als Eingang aus.
– Drehen Sie den Ton am Fernsehgerät herunter oder schalten Sie ihn stumm.
Einzelheiten zum Auswählen von Raumklang finden Sie unter „Wiedergeben von
Raumklang“ in der mit dem Receiver gelieferten Bedienungsanleitung.
BAudio cord
Cordon audio
Cables de audio
Audiokabel
CVideo cord
Cordon vidéo
Cable de vìdeo
Videokabel
DSpeaker cord
Cordon d’enceinte
Cables de altavoces
Lautsprecherkabel
Connector
Connecteur
Conector
Stecker
2661770711_SS1000P.p65 3/03/06, 8:45 AM1

HT-SS1000P 2-661-770-71(1) GB/FR/ES/DE/NL/SE/IT/PL
SA-CD/CD
AUDIO IN
VIDEO 2
AUDIO IN
VIDEO 1
AUDIO IN
L
R
L
R
CENTER
AM
U
DVD
COAX IN
OPT IN
SA-CD/CD
OPT IN
VIDEO 2
ANTENNA
DIGITAL
SUR L
DIGITAL OUT
COAXIAL
OUTPUT
AUDIO
OUT
L
R
INPUT
VIDEO
SUBWOOFER FRONT R FRONT L SUR R
OUTPUT
VIDEO
HOME THEATRE
SYSTEM
HT-SS1000P
Luidsprekeraansluiting
Högtalaranslutning
Guida per il collegamento dei diffusori
Podłączenie głośników
A
C
B
DD
DDD
Nederlands
In deze luidsprekeraansluiting wordt beschreven hoe u de DVD-speler, een TV-
toestel en luidsprekers inclusief een subwoofer kunt aansluiten zodat u kunt
luisteren naar surround sound via meerdere kanalen met de DVD-speler. Raadpleeg
de gebruiksaanwijzing bij de receiver voor meer informatie.
Voordat u de luidsprekers aansluit, controleert u de modelnaam op het
luidsprekerlabel op het achterpaneel van de luidsprekers. De aansluiting en het
gekleurde buisje* van het luidsprekersnoer hebben dezelfde kleur als de
luidsprekeraansluiting die op de receiver wordt aangesloten. Sluit de luidspreker aan
zoals wordt weergegeven in de afbeelding rechts.
De voorluidsprekers, middenluidspreker en subwoofer zijn magnetisch afgeschermd
zodat deze in de buurt van een televisie kunnen worden geïnstalleerd. De
surroundluidsprekers zijn echter niet magnetisch afgeschermd. U kunt de
surroundluidsprekers dus het beste verder uit de buurt van de televisie zetten.
* Het luidsprekersnoer dat op de subwoofer is aangesloten, heeft geen gekleurd buisje.
Opmerkingen
• Als u het beeld van de DVD op de televisie wilt bekijken, kunt u de video-uitgang van
de DVD-speler aansluiten op de televisie.
Raadpleeg de gebruiksaanwijzingen bij de televisie en de DVD-speler voor meer
informatie.
• Als u optimaal wilt genieten van surround sound tijdens het bekijken van
televisieprogramma's, kunt u het beste de volgende handelingen uitvoeren:
– sluit de audio-uitgang van de televisie aan op de VIDEO 2 AUDIO IN-aansluiting
van de receiver. Selecteer vervolgens VIDEO 2 als ingang.
– zet het volume van de televisie lager of demp dit.
Raadpleeg het gedeelte "Surround sound beluisteren" in de gebruiksaanwijzing bij de
receiver voor meer informatie over het selecteren van surround sound.
Svenska
På den sidan, ”Högtalaranslutning”, beskrivs gör för att ansluta DVD-spelare, en TV,
högtalare och subwoofer till ett system som återger flerkanaligt surroundljud. Mer
information finns i bruksanvisningen till mottagaren.
Innan du ansluter högtalarna kontrollerar du modellbeteckningen på etiketten som sitter på
baksidan på högtalarna. Anslutningskontakten och färgmärkningen * på högtalarkabeln har
samma färg som de högtalarkontakter som du ska ansluta dem till på mottagaren.
Illustrationen till höger visar hur du gör anslutningarna.
De främre högtalarna, mitthögtalaren och subwoofern är magnetiskt avskärmade så att de ska
kunna placeras i närheten av en TV. Däremot är inte surroundhögtalarna magnetiskt
avskärmade varför du rekommenderas att placera dem en bit bort från TV:n.
* Högtalarkabeln som är ansluten till subwoofern är inte färgmärkt.
Obs!
• Om du vill visa bilden från en DVD-spelare på TV-skärmen kan du ansluta DVD-
spelarens videoutgång till TV:n.
Mer information finns i bruksanvisningarna som följer med TV:n och DVD-spelaren.
• För att få ut det mesta av surroundljudet när du tittar på TV bör du
– ansluta ljudutgången på TV:n till mottagarens VIDEO 2 AUDIO IN-kontakt. Därefter
väljer du VIDEO 2 som ingång.
– stänga av eller dämpa ljudet från TV:n.
Mer information om hur du väljer surroundljud finns under ”Lyssna på surroundljud” i
bruksanvisningen som medföljer mottagaren.
SS-SRP1000 SR
Surroundluidspreker (rechts)
Surroundhögtalare (höger)
Diffusore surround (destro)
Głośnik dźwięku przestrzennego
(prawy)
Middenluidspreker
Mitthögtalare
Diffusore centrale
Głośnik środkowy
SS-CNP1000
SS-MSP1000 L
Voorluidspreker (links)
Främre högtalare (vänster)
Diffusore anteriore (sinistro)
Głośnik przedni (lewy)
Surroundluidspreker (links)
Surroundhögtalare (vänster)
Diffusore surround (sinistro)
Głośnik dźwięku przestrzennego (lewy)
SS-SRP1000 SL
Luidsprekerlabel
Högtalaretikett
Etichetta sul diffusore
Etykieta głośnika
SS-WP1000
Subwoofer
Subwoofer
Subwoofer
Su woofer
DVD-speler
DVD-spelare
Lettore DVD
Odtwarzacz DVD
SS-MSP1000 R
Voorluidspreker (rechts)
Främre högtalare (höger)
Diffusore anteriore (destro)
Głośnik przedni (prawy)
Gekleurd buisje
Färgmarkering
Cinescopio a colori
Kolorowa opaska
Italiano
Nella presente Guida per il collegamento dei diffusori vengono illustrate le modalità
di collegamento del lettore DVD, un televisore, dei diffusori e del subwoofer che
consentono di ottenere l’effetto surround multicanale dal lettore DVD. Per ulteriori
informazioni, consultare le istruzioni per l’uso in dotazione con il ricevitore.
Prima di collegare i diffusori, leggere il nome del modello riportato sull’etichetta
presente nella parte posteriore dei diffusori. Il connettore e il cinescopio a colori*
del cavo dei diffusori hanno lo stesso colore della presa del diffusore da collegare al
ricevitore. Collegare i diffusori come illustrato nella figura a destra.
I diffusori anteriori il diffusore centrale e il subwoofer sono schermati
magneticamente per consentirne il posizionamento in prossimità di televisori.
Tuttavia, poiché i diffusori surround non sono schermati magneticamente, si
consiglia di allontanarli dal televisore.
* Il cavo dei diffusori collegato al subwoofer è privo di cinescopio a colori.
Note
• Per visualizzare l’immagine del DVD sullo schermo del televisore, è possibile collegare l’uscita
video del lettore DVD al televisore.
Per ulteriori informazioni, consultare le istruzioni per l’uso in dotazione con il televisore e con il
lettore DVD.
• Per riprodurre completamente l’audio surround durante la visione di programmi televisivi, si
consiglia di
– collegare l’uscita audio del televisore alla presa VIDEO 2 AUDIO IN del ricevitore. Quindi,
selezionare VIDEO 2 come ingresso.
– abbassare o disattivare il volume del televisore.
Per ulteriori informazioni sulla selezione dell’audio surround, vedere la sezione “Ascolto
dell’audio surround” nelle istruzioni per l’uso in dotazione con il ricevitore.
Polski
Na ulotce zatytułowanej Podłączenie głośników przedstawiono sposób podłączania
odtwarzacza DVD, odbiornika TV, głośników i subwoo era, tak aby można było korzystać
z wielokanałowego dźwięku pochodzącego z odtwarzacza DVD. Szczegółowe in ormacje
na ten temat można znaleźć w instrukcji obsługi dostarczonej z odbiornikiem.
Przed podłączeniem głośników należy sprawdzić nazwę modelu na etykiecie głośnika
znajdującej się na tylnym panelu każdego głośnika. Złącze oraz kolorowa opaska *
przewodu głośnikowego mają taki sam kolor, jak gniazdo głośnika w odbiorniku, do
którego przewód powinien zostać podłączony. Głośniki należy podłączyć w sposób
przedstawiony na ilustracji z prawej strony.
Głośniki przednie, głośnik środkowy oraz subwoo er są ekranowane magnetycznie, dzięki
czemu można instalować je w pobliżu odbiornika TV. Jednak głośniki dźwięku
przestrzennego nie są ekranowane, dlatego zalecane jest umieszczanie ich w nieco
większej odległości od odbiornika TV.
*Przewód głośnikowy podłączany do subwoo era nie jest oznaczony kolorową opaską.
Uwagi
•Aby wyświetlić obraz z odtwarzacza DVD na ekranie telewizora, można połączyć
wyjście wideo odtwarzacza DVD z telewizorem.
Szczegółowe in ormacje na ten temat można znaleźć w instrukcji obsługi dostarczonej
z telewizorem i odtwarzaczem DVD.
•Aby można było uzyskać pełnię dźwięku przestrzennego podczas oglądania
programów TV, zalecane jest
–połączenie wyjścia audio telewizora z gniazdem VIDEO 2 AUDIO IN odbiornika, a
następnie wybranie opcji VIDEO 2 jako źródła sygnału wejściowego;
–wyłączenie lub wyciszenie dźwięku telewizora.
Szczegółowe in ormacje na temat wybierania dźwięku przestrzennego zawiera sekcja
„Słuchanie dźwięku przestrzennego” w instrukcji obsługi dostarczonej z odbiornikiem.
ADigitale coaxkabel
Koaxial digitalkabel
Cavo digitale coassiale
Cyfrowy przewód koncentryczny
BAudiokabel
Ljudkabel
Cavo audio
Przewody audio
CVideokabel
Videokabel
Cavo video
Przewód wideo
DLuidsprekersnoeren
Högtalarkabel
Cavo diffusore
Przewód głośnikowy
Televisie
TV
Televisore
Od iornik TV
Aansluiting
Anslutningskontakt
Connettore
Złącze
2661770711_SS1000P.p65 3/03/06, 8:45 AM2
