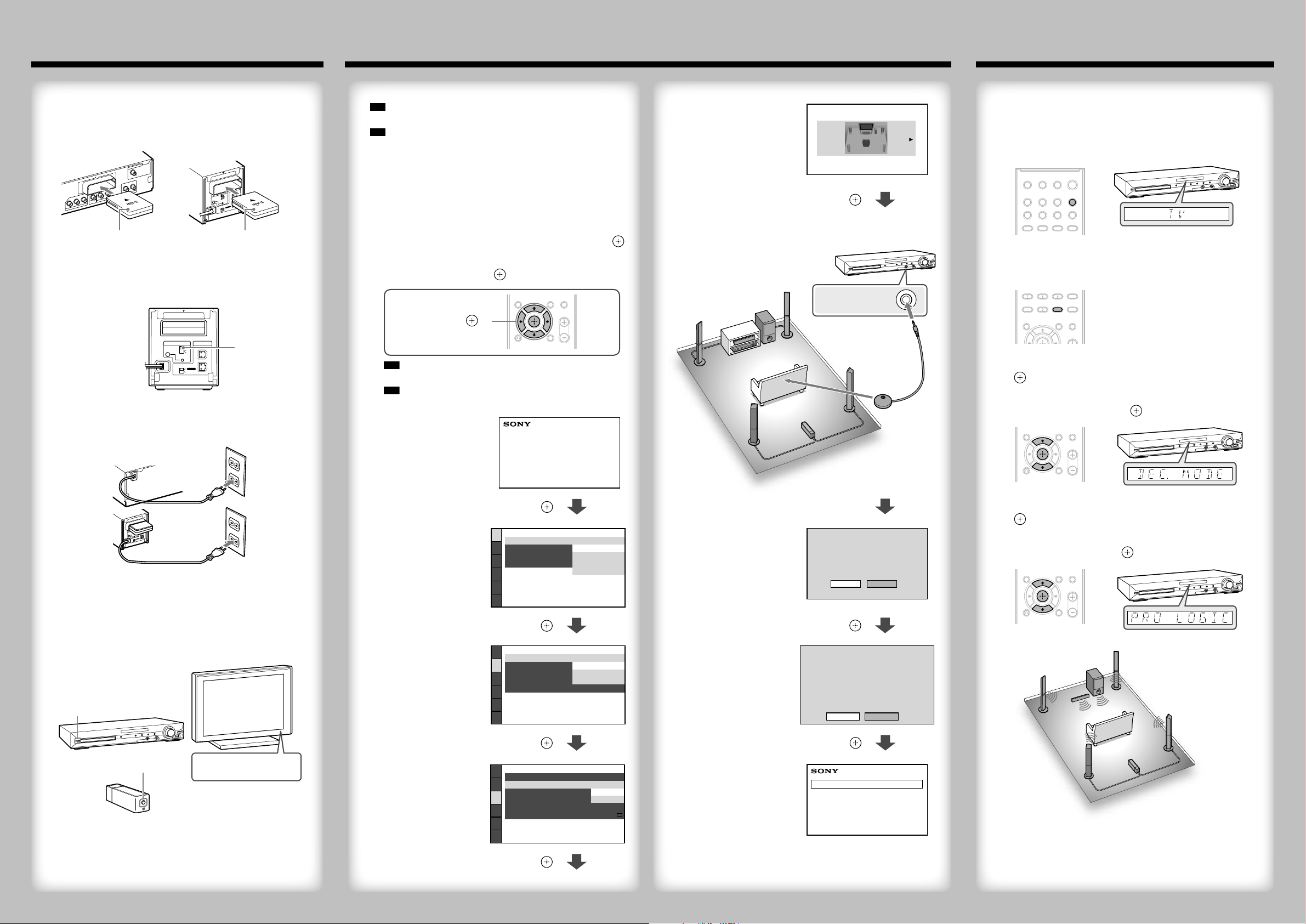

Quick Setup Guide/Guía de ajuste rápido
1Connecting the speakers/Conexión de los altavoces
Rear panel of the main unit/Panel posterior de la unidad principal
2Connecting the TV/Conexión del televisor
To connect speaker cords to the speaker/Para conectar los cables de altavoz al altavoz
DAV-FZ900KW
Connect the speaker cords to match the color of the SPEAKER jacks of the unit.
Conecte los cables de altavoz de modo que coincidan con el color de las tomas SPEAKER de la unidad.
CENTER
SUBWOOFER
SPEAKER
Green
Verde
Purple
Púrpura
HDMIOUT
DMPORT
DC5V
0.7AMAX
FRONTRFRONTL
SPEAKER
Red
Rojo
White
Blanco
Rear panel of the surround amplifier/
Panel posterior del amplificador de
sonido envolvente
Rear of the speaker/Parte posterior del altavoz
R
SURROUNDSELECTOR
S-AIRID
SPEAKER
SURROUND
P
AIRING
C
B
A
SURROUND
BACK
L
Blue
Azul
Gray
Gris
For details, see the Operating Instructions.
Para obtener más información, consulte el Manual de instrucciones.
Depending on the jacks on your TV, select the video and audio connection method.
En función de las tomas del televisor, seleccione el método de conexión de audio y vídeo.
Video connection method/Método de conexión de vídeo
Method 1/Método 1
HDMI OUT
COAXIAL 75
FM
ANTENNA
DMPORT
DC5V
0.7A MAX
DIGITALIN
COAXIAL
OPTICAL
TV
AUDIO IN
P
B
/C
B
P
R
/C
R
YL
R
VIDEO
OUT TV
COMPONENT VIDEO OUT
AUDIO IN L
R
SAT/CABLE
EZW-RT10
FRONT R FRONT L
SPEAKER
P
B
/C
B
P
R
/C
R
Y
COMPONENT VIDEO IN
HDMI IN
AUDIO OUT L
R
TV/VIDEO
DIGITALOUT
COAXIAL
OPTICAL
TV
VIDEO IN
VIDEO IN
Video cord
Cable de vídeo
Method 2/Método 2
HDMI cable
Cable HDMI
HDMI OUT
COAXIAL 75
FM
ANTENNA
DMPORT
DC5V
0.7A MAX
DIGITALIN
COAXIAL
OPTICAL
TV
AUDIO IN
P
B
/C
B
P
R
/C
R
YL
R
VIDEO
OUT TV
COMPONENT VIDEO OUT
AUDIO IN L
R
SAT/CABLE
EZW-RT10
FRONT R FRONT L
SPEAKER
P
B
/C
B
P
R
/C
R
Y
COMPONENT VIDEO IN
AUDIO OUT L
R
TV/VIDEO
DIGITALOUT
COAXIAL
OPTICAL
TV
VIDEO IN
HDMI IN
VIDEO IN
HDMI IN
Video cord
Cable de vídeo
Method 3/Método 3
HDMI OUT
COAXIAL 75
FM
ANTENNA
DMPORT
DC5V
0.7A MAX
DIGITALIN
COAXIAL
OPTICAL
TV
AUDIO IN
P
B
/C
B
P
R
/C
R
YL
R
VIDEO
OUT TV
COMPONENT VIDEO OUT
AUDIO IN L
R
SAT/CABLE
EZW-RT10
FRONT R FRONT L
SPEAKER
HDMI IN
AUDIO OUT L
R
TV/VIDEO
DIGITALOUT
COAXIAL
OPTICAL
TV
VIDEO IN
P
B
/C
B
P
R
/C
R
Y
COMPONENT VIDEO IN
VIDEO IN
PB/CBPR/CRY
COMPONENT VIDEO IN
Video cord
Cable de vídeo
Component video cable*
Cable de vídeo componente*
Audio connection method/Método de conexión de audio
Method 1/Método 1
Audio cord*
Cable de audio*
HDMI OUT
COAXIAL 75
FM
ANTENNA
DMPORT
DC5V
0.7A MAX
DIGITALIN
COAXIAL
OPTICAL
TV
AUDIO IN
P
B
/C
B
P
R
/C
R
YL
R
VIDEO
OUT TV
COMPONENT VIDEO OUT
AUDIO IN L
R
SAT/CABLE
EZW-RT10
FRONT R FRONT L
SPEAKER
DIGITALOUT
COAXIAL
OPTICAL
TV
HDMI IN
P
B
/C
B
P
R
/C
R
Y
COMPONENT VIDEO IN
VIDEO IN
L
R
AUDIO OUTPUT
LR
AUDIO OUTPUT
Method 2/Método 2
Digital optical cord*
Cable digital óptico*
HDMI OUT
COAXIAL 75
FM
ANTENNA
DMPORT
DC5V
0.7A MAX
DIGITALIN
COAXIAL
OPTICAL
TV
AUDIO IN
P
B
/C
B
P
R
/C
R
YL
R
VIDEO
OUT TV
COMPONENT VIDEO OUT
AUDIO IN L
R
SAT/CABLE
EZW-RT10
FRONT R FRONT L
SPEAKER
COAXIAL
DIGITALOUT
TV
AUDIO OUT L
R
TV/VIDEO
HDMI IN
P
B
/C
B
P
R
/C
R
Y
COMPONENT VIDEO IN
VIDEO IN
OPTICAL
DIGITALOUT
OPTICAL
DIGITAL OUT
Method 3/Método 3
HDMI OUT
COAXIAL 75
FM
ANTENNA
DMPORT
DC5V
0.7A MAX
DIGITALIN
COAXIAL
OPTICAL
TV
AUDIO IN
P
B
/C
B
P
R
/C
R
YL
R
VIDEO
OUT TV
COMPONENT VIDEO OUT
AUDIO IN L
R
SAT/CABLE
EZW-RT10
FRONT R FRONT L
SPEAKER
DIGITALOUT
OPTICAL
TV
AUDIO OUT L
R
TV/VIDEO
HDMI IN
P
B
/C
B
P
R
/C
R
Y
COMPONENT VIDEO IN
VIDEO IN
COAXIAL
DIGITALOUT
COAXIAL
DIGITAL OUT
Digital coaxial cord*
Cable digital coaxial*
*Not supplied/No suministrado
*Not supplied/No suministrado

DAV-FZ900KW (GB/ES) 4-136-156-11(1)
1 Press FUNCTION to display“TV.”
Pulse FUNCTION hasta que aparezca
“TV”.
2 Press SYSTEM MENU.
Pulse SYSTEM MENU.
3 Press /to display “DEC. MODE,”then press
.
Pulse /hasta que aparezca “DEC. MODE” y,
a continuación, pulse .
4 Press /to display “PRO LOGIC,” then press
.
Pulse /hasta que aparezca “PRO LOGIC” y, a
continuación, pulse .
5 Press SYSTEM MENU to exit the menu.
Pulse SYSTEM MENU para salir del menú.
Note
Do not insert a disc before performing the Quick Setup.
Nota
No inserte ningún disco antes de realizar el ajuste rápido.
1 Switch the input selector on your TV to
display“SONY Home Theatre System.”
Cambie el ajuste del selector de entrada del televisor
para visualizar“SONY Home Theatre System”.
2 Set each following item, using ///and .
Ajuste cada uno de los elementos siguientes
mediante ///y .
///,
(ENTER)
Note
Displayed items vary depending on the area.
Nota
Los elementos que aparecen varían en función de la zona.
Home Theatre System
Select an on-screen language.
Seleccione un idioma para las
indicaciones en pantalla.
LANGUAGE SETUP
MENU:
OSD:
AUDIO:
SUBTITLE:
ENGLISH
ENGLISH
FRENCH
SPANISH
PORTUGUESE
 /,
Select the aspect ratio of
the connected TV.
Seleccione el formato del
televisor conectado.
VIDEO SETUP
PROGRESSIVE (COMPONENT OUT) :
TV TYPE:
4:3 OUTPUT:
COLOR SYSTEM (VIDEO CD) :
16:9
AUTO
PAUSE MODE:
16:9
4:3 LETTER BOX
4:3 PAN SCAN
 /,
Select [ON] when you
connect the main unit and
the TV with an HDMI cable.
Seleccione [SI] si conecta la
unidad principal y el
televisor con un cable HDMI.
HDMI SETUP
HDMI RESOLUTION:
VOLUME LIMIT:
AUTO (1920x1080p)
OFF
SD
YCBCR/RGB(HDMI):
JPEG RESOLUTION:
AUDIO(HDMI):
CONTROL FOR HDMI: ON
ON
OFF
 /,
1 Insert the wireless transceiver.
Inserte el transceptor inalámbrico.
COAXIAL 75
FM
ANTENNA
AUDIO IN
P
B
/C
B
P
R
/C
R
YL
R
VIDEO
OUT TV
COMPONENT VIDEO OUT
AUDIO IN L
R
SAT/CABLE
EZW-RT10
R
SURROUND SELECTOR
S-AIR ID
SPEAKER
SURROUND
PAIRING
C
B
A
SURROUND
BACK
L
EZW-RT
10
Wireless transceiver
Transceptor inalámbrico
Wireless transceiver
Transceptor inalámbrico
2 Set the S-AIR ID switch to “A.”
Ajuste el interruptor S-AIR ID en “A”.
R
SURROUND SELECTOR
S-AIR ID
EZW-RT 10
SPEAKER
SURROUND
PAIRING
C
B
A
SURROUND
BACK
L
A
3 Connect the AC power cord.
Conecte el cable de alimentación de ca.
R
SURROUNDSELECTOR
S-AIRID
SPEAKER
SURROUND
P
AIRING
C
B
A
SURROUND
BACK
L
EZW-RT
10
4 Turn on the power of the main unit, the
surround amplifier, and the TV.
Encienda la alimentación de la unidad
principal, el amplificador de sonido
envolvente y el televisor.
/
/
(power/encendido)
POWER
Select the speaker
formation.
Seleccione la disposición
de los altavoces.
SPEAKER FORMATION
STANDARD
 /,
AUDIO IN / MIC / A.CAL MIC
Connect the calibration
mic and set it at the
listening position.
Conecte el micrófono de
calibración y ajústelo en
la posición de escucha.
Select [YES] to perform
[AUTO CALIBRATION].
Seleccione [SI] para
ejecutar la función
[CALIBRAC. AUTOM.].
NO
Connect calibration mic. Start
measurement?
AUTO CALIBRATION
YES
 /,
Select [YES] to save the
measurement results.
Seleccione [SI] para
guardar los resultados de
la medición.
FRONT L :
FRONT R :
CENTER :
SUBWOOFER :
SURROUND L :
SURROUND R :
If OK, unplug calibration mic and select
“YES”.
3.00m 0.0dB
3.00m 0.0dB
3.00m 0.0dB
3.00m 0.0dB
3.00m 0.0dB
3.00m 0.0dB
Measurement complete.
NOYES
 /,
QUICK SETUP is complete.
Home Theatre System
3Enabling wireless transmission/ Activación de la transmisión inalámbrica
4Performing the Quick Setup/Realización del ajuste rápido
Listening to TV sound from all speakers/
Audición del sonido del televisor a través de todos los altavoces
