2-651-469-21(2)
RHT-G1000
Quick Setup Guide
Guide d’installation rapide
Guía de instalación rápida
1
English
This Quick Setup Guide describes how to connect a TV, DVD player,
or other components, and describes necessary settings and basic
operations for you to fully enjoy your home theater. Refer to step 1 to
5 when connecting this system. Refer to the operating instructions
supplied with the system for details.
1: Connecting other components
Connecting DVD/satellite tuner/“PlayStation 2”*
Connect this system to a DVD, satellite tuner or “PlayStation 2” using
the OPTICAL IN and VIDEO IN jacks.
You can connect either the OPTICAL IN or COAXIAL IN jack instead
of using the AUDIO IN jack. If both are connected, audio from the
COAXIAL IN jack has priority.
If a DVD or satellite tuner does not have the OPTICAL OUT jack,
connect this system using the AUDIO IN jacks.
Tip
By connecting via the COMPONENT DVD/SAT IN jacks, you can enjoy
enhanced picture contrast and sharpness.
* “PlayStation 2” is a trademark of Sony Computer Entertainment Inc.
Connecting VCR
Connect this system to a VCR using the AUDIO IN and VIDEO IN
jacks.
Tip
By connecting via the COMPONENT VIDEO IN jacks, you can enjoy enhanced
picture contrast and sharpness.
2: Antenna (aerial) Hookup
Connect the AM/FM antennas (aerials).
3: Installing this system
After connecting other components, install this system.
You can enjoy realistic surround sound by correct positioning of the
system.
Place the system at least 5 cm away from the wall.
4: Connecting the TV
Installing the TV
Installing the TV ().
Connecting the TV
When connecting a Sony TV, the Sony TV input can be selected
automatically by pressing the input button after setting (Input SYNC).
Refer to “Programming the remote for TV operation (Sony TV only)”
of “Operating Instructions” for details (page 7).
Tip
If your TV has an OPTICAL OUT or a COAXIAL OUT jack, you can connect
using an optical or a coaxial cable.
Note
When connecting other components using a component cable, you must connect
the TV by a component cable.
5: Connecting the power cord last
After completing all connections, connect the AC power cord (mains
lead).
Connect the AC power cord (mains lead) of this system and the TV
directly to a wall outlet (mains).
Français
Le présent Guide d’installation rapide décrit la façon de raccorder un
téléviseur, lecteur DVD ou d’autres appareils et décrit les paramètres
et opérations de base nécessaires pour que vous puissiez utiliser
pleinement votre chaîne de Home Cinema. Reportez-vous aux étapes 1
à 5 pour raccorder cette chaîne. Pour plus de détails, reportez-vous au
mode d’emploi fourni avec la chaîne.
1: Raccordement d’autres appareils
Raccordement d’un lecteur DVD, d’un tuner satellite
ou d’une « PlayStation 2 »*
Raccordez cette chaîne à un lecteur DVD, un tuner satellite ou une
« PlayStation 2 » à l’aide des prises OPTICAL IN et VIDEO IN.
Vous pouvez raccorder la prise OPTICAL IN ou COAXIAL IN au lieu
d’utiliser la prise AUDIO IN. Si les deux sont connectées, le son
provenant de la prise COAXIAL IN a la priorité.
Si le lecteur DVD ou le tuner satellite n’est pas muni d’une prise
OPTICAL OUT, raccordez cette chaîne à l’aide des prises AUDIO IN.
Conseil
Si vous raccordez cette chaîne aux prises COMPONENT DVD/SAT IN, vous
améliorez le contraste ainsi que la définition de l’image.
* « PlayStation 2 » est une marque déposée de Sony Computer Entertainment
Inc.
Raccordement d’un magnétoscope
Raccordez cette chaîne à un magnétoscope à l’aide des prises
AUDIO IN et VIDEO IN.
Conseil
Si vous raccordez cette chaîne aux prises COMPONENT VIDEO IN, vous
améliorez le contraste ainsi que la définition de l’image.
2: Branchement de l’antenne
Raccordez les antennes AM/FM.
3: Installation de cette chaîne
Après avoir raccordé d’autres appareils, installez cette chaîne.
Vous pourrez bénéficier d’un excellent son surround si vous installez
correctement cette chaîne.
Installez la chaîne à au moins 5 cm du mur.
4: Raccordement du téléviseur
Installation du téléviseur
Installation du téléviseur ().
Raccordement du téléviseur
Si vous raccordez un téléviseur Sony, l’entrée du téléviseur Sony
est automatiquement sélectionnée lorsque vous appuyez sur la
touche d’entrée une fois le réglage terminé (Entrée SYNC). Pour
plus de détails, reportez-vous à la rubrique « Programmation de la
télécommande pour le fonctionnement du téléviseur (téléviseur Sony
uniquement) » du « Mode d’emploi » (page 7).
Conseil
Si votre téléviseur est muni d’une prise OPTICAL OUT ou COAXIAL OUT,
vous pouvez le raccorder à l’aide du câble optique ou coaxial.
Remarque
Si vous raccordez d’autres appareils à l’aide du câble composant, vous devez
également raccorder le téléviseur avec le câble composant.
5: Branchement du cordon d’alimentation
en dernier lieu
Une fois tous les raccordements terminés, raccordez le câble
d’alimentation.
Raccordez le cordon d’alimentation secteur de cette chaîne et le
téléviseur directement sur une prise murale.
Español
Esta Guía de instalación rápida describe cómo conectar un televisor,
un reproductor de DVD u otros componentes, así como los ajustes
necesarios y las funciones básicas para disfrutar al máximo del sistema
de cine doméstico. Consulte los pasos del 1 al 5 para realizar las
conexiones del sistema. Para obtener más información, consulte el
manual de instrucciones suministrado con el sistema.
1: Conexión de otros componentes
Conexión de DVD/Receptor de satélite/
“PlayStation 2”*
Conecte el sistema a un reproductor de DVD, un receptor de satélite
o una “PlayStation 2” con las tomas OPTICAL IN y VIDEO IN.
Puede conectar las tomas OPTICAL IN o COAXIAL IN en vez de
utilizar la toma AUDIO IN. Si ambas están conectadas, el audio
procedente de la toma COAXIAL IN tiene prioridad.
Si el reproductor de DVD o el receptor de satélite no disponen de
toma OPTICAL OUT, conecte este sistema con las tomas AUDIO IN.
Sugerencia
Si realiza la conexión mediante las tomas COMPONENT DVD/SAT IN, podrá
disfrutar de un contraste y nitidez de imagen mejorados.
* “PlayStation 2” es una marca comercial de Sony Computer Entertainment Inc.
Conexión de la videograbadora
Conecte este sistema a una videograbadora utilizando las tomas
AUDIO IN y VIDEO IN.
Sugerencia
Si realiza la conexión mediante las tomas COMPONENT VIDEO IN, podrá
disfrutar de un contraste y nitidez de imagen mejorados.
2: Conexión de la antena
Conexión de las antenas AM/FM.
3: Instalación del sistema
Una vez conectados el resto de componentes, proceda a la instalación
del sistema.
Si coloca el sistema en la posición correcta, disfrutará de un sonido
envolvente más realista.
Coloque el sistema al menos a 5 cm de la pared.
4: Conexión del televisor
Instalación del televisor
Instalación del televisor ().
Conexión del televisor
Si conecta un televisor Sony, la entrada del televisor Sony podrá
seleccionarse automáticamente pulsando el botón de entrada
después de realizar los ajustes (entrada SYNC). Consulte la sección
“Programación del mando a distancia para controlar el televisor
(sólo televisores Sony)” en el “Manual de instrucciones” para
obtener más información (página 7).
Sugerencia
Si el televisor dispone de toma OPTICAL OUT o COAXIAL OUT, puede
realizar la conexión con un cable óptico o coaxial.
Nota
Si conecta otros componentes con un cable de componentes, deberá conectar el
televisor con el cable de componentes.
5: Por último, conexión del cable de
alimentación
Una vez realizadas todas las conexiones, conecte el cable de
alimentación de CA del sistema.
Conecte el cable de alimentación de ca del sistema y el televisor
directamente a un tomacorriente de pared.
Sony Corporation © 2006 Printed in Malaysia
2
3
4
5
For Customers and Sony Dealers
in Europe
AM
ANTENNA
COAXIAL
FM 75
FM wire antenna (aerial)
Fil d’antenne FM
Antena alámbrica de FM
AM loop antenna (aerial)
Antenne cadre AM
Antena cerrada de AM
At least 5cm away from the wall
À au moins 5 cm du mur
Al menos a 5 cm de la pared


L
R
AUDIO OUT
VIDEO OUT
VCR
RL
AUDIO IN
VIDEO IN COAXIAL IN
OPTICAL IN
AUDIO OUT
AUDIO IN
VIDEO OUT
VIDEO IN

VIDEO/AUDIO cord
Câble VIDEO/AUDIO
Cable de VÍDEO/AUDIO
* When connecting to a DVD or “PlayStation 2,” use the DVD jacks.
When connecting to a satellite tuner, use the SAT jacks.
Lorsque vous raccordez un DVD ou une « PlayStation 2 » , utilisez
les prises DVD.
Lorsque vous raccordez un tuner satellite, utilisez les prises SAT.
Si se conecta a un DVD o a una “PlayStation 2”, utilice las tomas
DVD.
Si se conecta a un receptor de satélite, utilice las tomas SAT.

VIDEO cord
Câble VIDEO
Cable de VÍDEO
COMPONENT
TV OUT
TV
RL
AUDIO IN
OPTICAL IN
VIDEO OUT
(MONO)
R/D/ D/D
L/G/ S/I
4
Y
PB/
CB
PR/
CR
L/G/
S/I
R/D/
D/D
AUDIO OUT
COMPONENT TV OUT
COMPONENT IN
AUDIO IN
VIDEO OUT
VIDEO IN
To wall outlet (mains)
Vers la prise de courant murale
A la toma de corriente de pared
To wall outlet (mains)
Vers la prise de courant murale
A la toma de corriente de pared
OPTICAL
OUT VIDEO OUT
DVD
RL
AUDIO IN
VIDEO IN COAXIAL IN
OPTICAL IN
OPTICAL OUT
OPTICAL IN
VIDEO OUT
VIDEO IN
*
Optical cable
Câble optique
Cable óptico

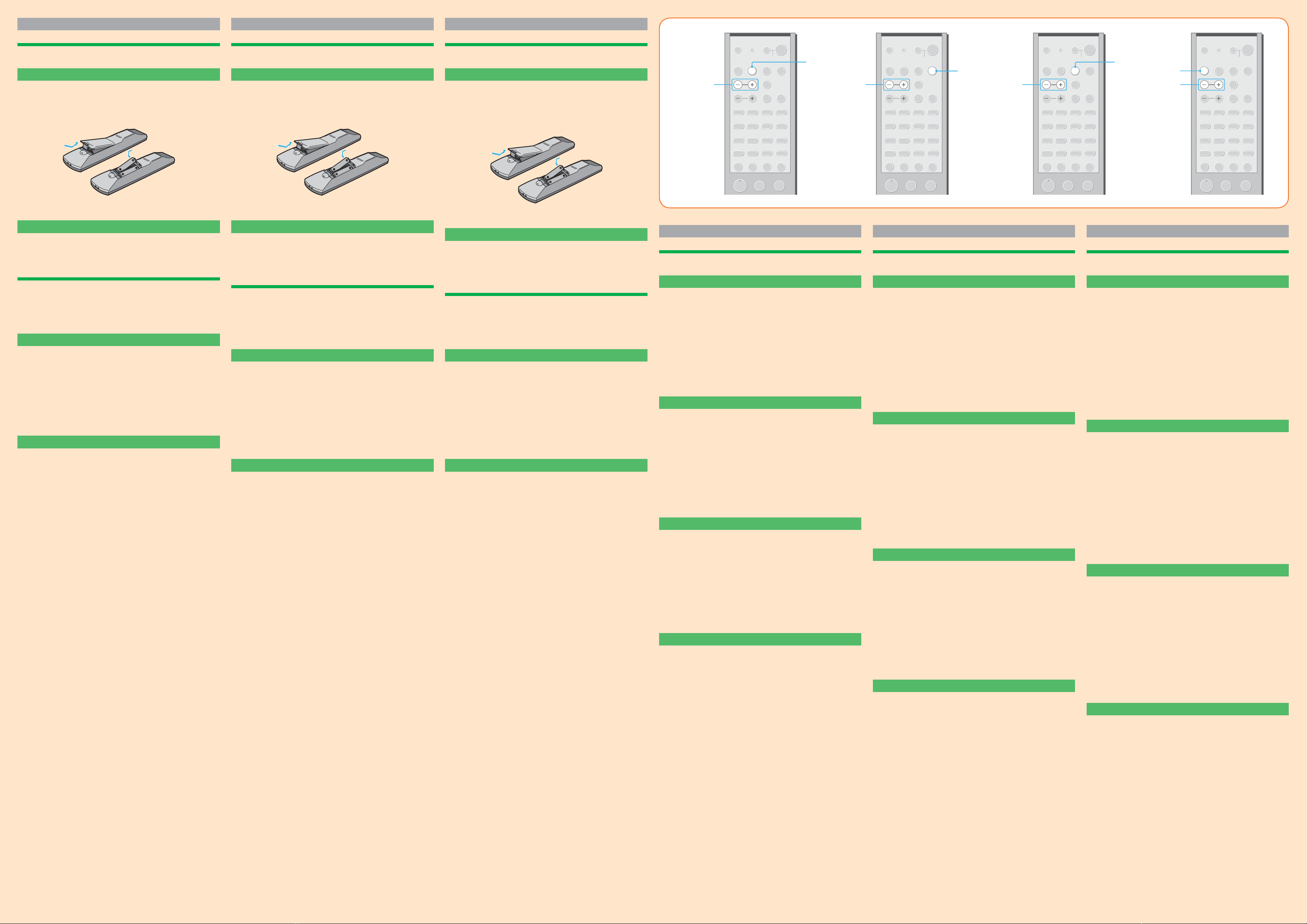

English
Enjoying surround sound
A Enjoying TV
1Turn on the TV and choose a program. Refer to the TV's
operating instructions for details.
2Press TV on the remote.
When connecting a Sony TV, the Sony TV input can be
selected automatically by pressing the input button after
setting (Input SYNC) - jump to step 4.
3Change the TV input. Refer to the operating instructions
of your TV for details.
4Press SOUND FIELD +/- repeatedly to select [AUTO]
or [NEWS]. (Choose [NEWS] when watching news
programs.)
B Enjoying satellite tuner
1Turn on the TV and choose a program. Refer to the TV's
operating instructions for details.
2Press SAT on the remote.
When connecting a Sony TV, the Sony TV input can be
selected automatically by pressing the input button after
setting (Input SYNC) - jump to step 4.
3Change the TV input. Refer to the operating instructions
of your TV for details.
4Press SOUND FIELD +/- repeatedly to select [AUTO]
or [NEWS]. (Choose [NEWS] when watching news
programs.)
C Playing DVD discs
1Turn on the TV.
2Press DVD on the remote.
When connecting a Sony TV, the Sony TV input can be
selected automatically by pressing the input button after
setting (Input SYNC) - jump to step 4.
3Change the TV input. Refer to the operating instructions
of your TV for details.
4Turn on the DVD recorder (player) or “PlayStation 2” and
play back the DVD disc.
5Press SOUND FIELD +/- repeatedly to select [AUTO].
D Playing videotapes
1Turn on the TV.
2Press VIDEO on the remote.
When connecting a Sony TV, the Sony TV input can be
selected automatically by pressing the input button after
setting (Input SYNC) - jump to step 4.
3Change the TV input. Refer to the operating instructions
of your TV for details.
4Turn on the VCR and play back a videotape.
5Press SOUND FIELD +/- repeatedly to select [AUTO].
Français
Écoute du son surround
A Regarder la télévision
1Allumez le téléviseur et choisissez une émission. Pour
obtenir plus de détails, reportez-vous au mode d’emploi
du téléviseur.
2Appuyez sur TV sur la télécommande.
Si vous raccordez un téléviseur Sony, l’entrée du
téléviseur Sony est sélectionnée automatiquement
lorsque vous appuyez la touche d’entrée (Entrée SYNC) ;
passez alors à l’étape 4.
3Modifiez l’entrée du téléviseur. Pour obtenir plus de
détails, reportez-vous au mode d’emploi du téléviseur.
4Appuyez plusieurs fois sur SOUND FIELD +/- pour
sélectionner [AUTO] ou [NEWS]. (Choisissez [NEWS]
lorsque vous regardez des journaux d’informations.)
B Utilisation du tuner satellite
1Allumez le téléviseur et choisissez l’émission. Pour
obtenir plus de détails, reportez-vous au mode d’emploi
du téléviseur.
2Appuyez sur SAT sur la télécommande.
Si vous raccordez un téléviseur Sony, l’entrée du
téléviseur Sony est sélectionnée automatiquement
lorsque vous appuyez la touche d’entrée (Entrée SYNC) ;
passez alors à l’étape 4.
3Modifiez l’entrée du téléviseur. Pour obtenir plus de
détails, reportez-vous au mode d’emploi du téléviseur.
4Appuyez plusieurs fois sur SOUND FIELD +/- pour
sélectionner [AUTO] ou [NEWS]. (Choisissez [NEWS]
lorsque vous regardez des journaux d’informations.)
C Lecture de DVD
1Allumez le téléviseur.
2Appuyez sur DVD sur la télécommande.
Si vous raccordez un téléviseur Sony, l’entrée du
téléviseur Sony est sélectionnée automatiquement
lorsque vous appuyez la touche d’entrée (Entrée SYNC) ;
passez alors à l’étape 4.
3Modifiez l’entrée du téléviseur. Pour obtenir plus de
détails, reportez-vous au mode d’emploi du téléviseur.
4Mettez le graveur (lecteur) DVD ou la « PlayStation 2 »
sous tension, puis démarrez la lecture d’un disque DVD.
5Appuyez plusieurs fois sur SOUND FIELD +/- pour
sélectionner [AUTO].
D Lecture de cassettes vidéo
1Allumez le téléviseur.
2Appuyez sur VIDEO sur la télécommande.
Si vous raccordez un téléviseur Sony, l’entrée du
téléviseur Sony est sélectionnée automatiquement
lorsque vous appuyez la touche d’entrée (Entrée SYNC) ;
passez alors à l’étape 4.
3Modifiez l’entrée du téléviseur. Pour obtenir plus de
détails, reportez-vous au mode d’emploi du téléviseur.
4Mettez le magnétoscope sous tension et effectuez la
lecture d’une cassettes vidéo.
5Appuyez plusieurs fois sur SOUND FIELD +/- pour
sélectionner [AUTO].
Español
Obtención de sonido envolvente
A Visualización del televisor
1Encienda el televisor y elija un programa. Para obtener
más información, consulte el manual de instrucciones
del televisor.
2Pulse TV en el mando a distancia.
Si conecta un televisor Sony, la entrada del televisor
Sony podrá seleccionarse automáticamente pulsando el
botón de entrada después de realizar los ajustes (entrada
SYNC); vaya al paso 4.
3Cambie la entrada del televisor. Para obtener más
información, consulte el manual de instrucciones del
televisor.
4Pulse SOUND FIELD +/- varias veces para seleccionar
[AUTO] o [NEWS] (elija [NEWS] para ver programas de
noticias).
B Recepción de satélite
1Encienda el televisor y elija el programa. Para obtener
más información, consulte el manual de instrucciones
del televisor.
2Pulse SAT en el mando a distancia.
Si conecta un televisor Sony, la entrada del televisor
Sony podrá seleccionarse automáticamente pulsando el
botón de entrada después de realizar los ajustes (entrada
SYNC); vaya al paso 4.
3Cambie la entrada del televisor. Para obtener más
información, consulte el manual de instrucciones del
televisor.
4Pulse SOUND FIELD +/- varias veces para seleccionar
[AUTO] o [NEWS] (elija [NEWS] para ver programas de
noticias).
C Reproducción de discos DVD
1Encienda el televisor.
2Pulse DVD en el mando a distancia.
Si conecta un televisor Sony, la entrada del televisor
Sony podrá seleccionarse automáticamente pulsando el
botón de entrada después de realizar los ajustes (entrada
SYNC); vaya al paso 4.
3Cambie la entrada del televisor. Para obtener más
información, consulte el manual de instrucciones del
televisor.
4Encienda la grabadora de DVD (reproductor) o la
“PlayStation 2” y reproduzca el disco DVD.
5Pulse SOUND FIELD +/- varias veces para seleccionar
[AUTO].
D Reproducción de cintas de vídeo
1Encienda el televisor.
2Pulse VIDEO en el mando a distancia.
Si conecta un televisor Sony, la entrada del televisor
Sony podrá seleccionarse automáticamente pulsando el
botón de entrada después de realizar los ajustes (entrada
SYNC); vaya al paso 4.
3Cambie la entrada del televisor. Para obtener más
información, consulte el manual de instrucciones del
televisor.
4Encienda la videograbadora y reproduzca la cinta de
vídeo.
5Pulse SOUND FIELD +/- varias veces para seleccionar
[AUTO].
English
Setting up the system
Inserting batteries into the remote
You can control the system using the supplied remote. Insert two R6
(size AA) batteries by matching the + and – ends on the batteries to the
markings inside the compartment.
Setting up the remote
You need to program the supplied remote to control the connected TV or
other components. Refer to “Programming the remote” in the “Operating
Instructions” for details (page 8).
Setting up other components
You should set up each component so that its sound is output from the
speakers correctly when you play back the connected component. The
following case describes Sony components and “PlayStation 2.” Refer to
the operating instructions supplied with each component.
Sony DVD player / HDD recorder
1Select “Audio” on the setup display.
2Set “Audio DRC” to “Wide Range.”
3Set “Digital Out” to “On.”
4Set “Dolby Digital” to “Dolby Digital.”
5Set “DTS” to “On” or “DTS” (depending on model).
Note
Set up the audio format of the playback disc to listen to multi-channel sound.
“PlayStation 2”
1Select “Audio Setup” on “Setup.”
2Select “Audio Digital Out.”
3Set “Digital Out (Optical)” to “On.”
4Set “Dolby Digital” to “On.”
5Set “DTS” to “On.”
Français
Configuration de la chaîne
Insertion des piles dans la télécommande
Vous pouvez commander la chaîne au moyen de la télécommande
fournie. Insérez deux piles AA (R6) en faisant correspondre les pôles +
et – des piles avec les signes représentés à l’intérieur du compartiment.
Configuration de la télécommande
Vous devez programmer la télécommande fournie pour commander
le téléviseur ou d’autres appareils raccordés. Pour obtenir des détails,
consultez la rubrique « Programmation de la télécommande » dans le
« Mode d’emploi » (page 8).
Configuration d’autres appareils
Vous devez configurer chaque appareil de manière à ce que le son soit
correctement émis par les enceintes lorsque vous effectuez une lecture
à partir de l’appareil raccordé. Le cas suivant décrit les appareils Sony
et la « PlayStation 2 ». Reportez-vous au mode d’emploi fourni avec
chaque appareil.
Lecteur DVD Sony / Enregistreur de disque dur
1Sélectionnez « Audio » sur l’affichage de configuration.
2Réglez « Audio DRC » sur « Wide Range ».
3Réglez « Digital Out » sur « On ».
4Réglez « Dolby Digital » sur « Dolby Digital ».
5Réglez « DTS » sur « On » ou sur « DTS » (selon le
modèle).
Remarque
Réglez le format audio du disque lu pour écouter le son multicanaux.
« PlayStation 2 »
1Sélectionnez « Audio Setup » dans « Setup ».
2Sélectionnez « Audio Digital Out ».
3Réglez « Digital Out (Optical) » sur « On ».
4Réglez « Dolby Digital » sur « On ».
5Réglez « DTS » sur « On ».
Español
Configuración del sistema
Inserción de las pilas en el mando a distancia
El sistema se puede controlar utilizando el mando a distancia
suministrado. Inserte dos pilas R6 (tamaño AA) haciendo coincidir
los polos + y – de las pilas con las marcas correspondientes del
compartimento.
Configuración del mando a distancia
Debe programar el mando a distancia suministrado para controlar
el televisor conectado u otros componentes. Para obtener más
información, consulte “Programación del mando a distancia” en el
“Manual de instrucciones” (página 8).
Configuración de otros componentes
Debe configurar cada componente para que su sonido se reproduzca
correctamente a través de los altavoces. A continuación se describe el
caso de componentes de Sony y la “PlayStation 2”. Consulte el manual
de instrucciones suministrado con cada componente.
Reproductor de DVD/grabadora HDD de Sony
1Seleccione “Audio” en la pantalla de configuración.
2Ajuste “Audio DRC” en “Wide Range”.
3Ajuste “Digital Out” en “On”.
4Ajuste “Dolby Digital” en “Dolby Digital”.
5Ajuste “DTS” en “On” o en “DTS” (según el modelo).
Nota
Configure el formato de audio del disco de reproducción para escuchar el sonido
multicanal.
“PlayStation 2”
1Seleccione “Audio Setup” en “Setup”.
2Seleccione “Audio Digital Out”.
3Ajuste “Digital Out (Optical)” en “On”.
4Ajuste “Dolby Digital” en “On”.
5Ajuste “DTS” en “On”.
TV
SOUND
FIELD +/-

SAT
SOUND
FIELD +/-

DVD
SOUND
FIELD +/-

SOUND
FIELD +/-
VIDEO

HX
Mm.
>
-
ENTERCLEAR
xHX
Mm.
>
-
ENTERCLEAR
xHX
Mm.
>
-
ENTERCLEAR
xHX
Mm.
>
-
ENTERCLEAR
x
