Sony IPELA SNC-DF40N User manual

FR
© 2004 Sony Corporation
3-869-487-03 (1)
Network Camera
設置説明書 
Installation Manual ___________________________
Manuel d’installation ____________________________
Manual de instalación ___________________________
お買い上げいただきありがとうございます。
電気製品は安全のための注意事項を守らないと、
火災や人身事故になることがあります。
この設置説明書には、事故を防ぐための重要な注意事項と製品の
取り扱いかたを示しています。この設置説明書をよくお読みのう
え、製品を安全にお使いください。お読みになったあとは、いつ
でも見られるところに必ず保管してください。
JP
GB
ES
SNC-DF40N/DF40P
SNC-DF40N/DF40P

JP 2安全のために
ソニー製品は正しく使用すれば事故が起きないよう
に、安全には充分配慮して設計されています。しか
し、電気製品は、まちがった使いかたをすると、火
災や感電などにより死亡や大けがなど人身事故につ
ながることがあり、危険です。
事故を防ぐために次のことを必ずお守りください。
4 〜 5 ページの注意事項をよくお読みください。製品
全般および設置の注意事項が記されています。
長期間、安全にお使いいただくために、定期点検を
することをおすすめします。点検の内容や費用につ
いては、お買い上げ店またはソニーのサービス窓口
にご相談ください。
すぐに、お買い上げ店またはソニーのサービス窓口
にご連絡ください。
m
1電源コードおよび接続ケーブルを抜く。
2お買い上げ店またはソニーのサービス窓口に連絡
する。
安全のための注意事項を守る
定期点検を実施する
故障したら使用を中止する
万一、異常が起きたら
･ 煙が出たら
･ 異常な音、においがしたら
･ 内部に水、異物が入ったら
･ 製品を落としたりキャビネットを破損したときは
警告表示の意味
設置説明書および製品で
は、次のような表示をし
ています。表示の内容を
よく理解してから本文を
お読みください。
この表示の注意事項を守
らないと、火災や感電な
どにより死亡や大けがな
ど人身事故につながるこ
とがあります。
この表示の注意事項を
守らないと、けがをし
たり周辺の物品に損害
を与えることがありま
す。
注意を促す記号
行為を禁止する記号
行為を指示する記号
安全のために

3JP
目次
目次
JP
警告 .....................................................................4
注意 .....................................................................5
概要
特長 ...........................................................................7
使用上のご注意....................................................8
CCD 特有の現象..................................................9
付属品..........................................................................9
付属の説明書について................................. 10
説明書の種類.............................................. 10
CD-ROM マニュアルの使いかた. 10
各部の名称と働き............................................ 12
基本的な設置と接続
設置する................................................................. 15
設置する前に.............................................. 15
1カメラを取り付ける...................... 15
2撮影方向と撮影範囲の調整 ..... 16
3ドームカバーを取り付ける ..... 17
レンズを取り換える.............................. 17
コンピューターまたはネットワークに
接続する......................................................... 18
必要なシステム構成.............................. 18

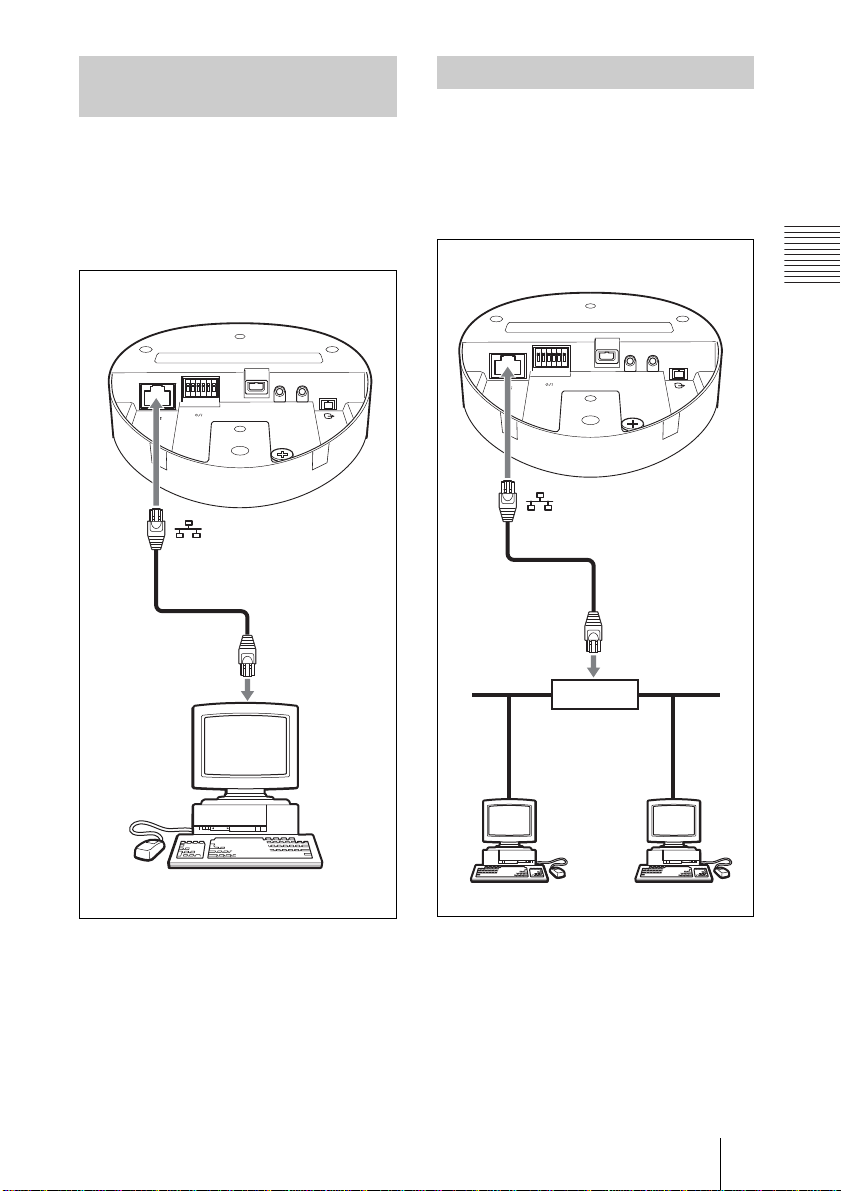

本機をコンピューターに接続
する........................................................... 19
本機をネットワークに接続する... 19
電源を接続する................................................. 20
本機に IP アドレスを割り当てる ........ 21
セットアッププログラムを使って
IP アドレスを割り当てる......... 21
Web ブラウザでモニタリング
する........................................................... 24
その他
仕様 ........................................................................26
寸法図...............................................................28
I/O ポートのピン配列と
使いかた.................................................29
保証書とアフターサービス ......................30

JP 4警告
設置や配線工事のときに屋内配線や
屋内配管を傷つけないよう気をつけ
る
特に壁に穴を開けたり、電源
コードやケーブルを固定した
りするときは充分に気をつけ
てください。屋内配線や屋内配
管の傷は、火災や感電、漏電の
原因となります。
電源コードやケーブルを窓やドアに
はさみ込まない
コードやケーブルが傷つくと、
ショートによる火災や感電の
原因となります。
設置は専門の工事業者に依頼する
設置については、必ずお買い上
げ店またはソニーの業務用製
品ご相談窓口にご相談くださ
い。
壁面や天井などへの設置は、本
機と取り付け金具を含む重量
に充分耐えられる強度がある
ことをお確かめの上、確実に取
り付けてください。充分な強度
がないと、落下して、大けがの
原因となります。
また、１年に一度は、取り付け
がゆるんでいないことを点検
してください。また、使用状況
に応じて、点検の間隔を短くし
てください。
製品の設置は充分な強度のある場所
に取り付ける
強度の不充分な場所に設置す
ると、落下、転倒などにより、け
がの原因となります。
機器や部品の取り付けは正しく行う
機器や部品の取り付け方や、本
機の分離・合体の方法を誤る
と、本機や部品が落下して、け
がの原因となることがありま
す。
設置説明書に記載されている
方法に従って、確実に行ってく
ださい。
不安定な場所に設置しない
ぐらついた台の上や傾いたと
ころに設置すると、倒れたり落
ちたりして、けがの原因となる
ことがあります。
また、設置・取り付け場所の強
度を充分にお確かめください。
下記の注意を守らないと、火災や感電により死亡や
大けがにつながることがあります。
警告

5JP
注意
下記の注意を守らないと、けがをしたり周辺の物品に
損害を与えることがあります。
持ち運び、取り付け時にドームカ
バーだけを持たない
持ち運び、取り付け時にドーム
カバーだけを持つと、カメラ本
体がはずれて落下し、けがをす
る場合があります。
分解や改造をしない
分解や改造をすると、火災や感
電、けがの原因となることがあ
ります。
内部の点検や修理は、お買い上
げ店またはソニーの業務製品
ご相談窓口にご依頼ください。
指定された電源ケーブルや AC 電源
アダプター、接続ケーブルを使う
設置説明書に記されている電
源ケーブルや AC 電源アダプ
ター、接続ケーブルを使わない
と、火災や故障の原因となるこ
とがあります。
直射日光に当たる場所、熱器具の近
くには置かない
変形したり、故障したりするだ
けでなく、レンズの特性により
火災の原因となることがあり
ます。特に、窓際に置くときな
どはご注意ください。
水にぬれる場所で使用しない
水ぬれすると、漏電による感
電、発火の原因となることがあ
ります。
ぬれた手で電源プラグをさわらない
ぬれた手で電源プラグを抜き
差しすると、感電の原因となる
ことがあります。
指定された電源電圧で使用する
指定されたものと異なる電源
電圧で使用すると、火災や感電
の原因となります。
内部に水や異物を入れない
水や異物が入ると、火災の原因
となります。
万一、水や異物が入ったとき
は、すぐに本機が接続されてい
る電源供給機器の電源コード
や DC 電源ケーブル、本機の接
続ケーブルを抜いて、お買い上
げ店またはソニーの業務用製
品ご相談窓口にご相談くださ
い。
雨のあたる場所や、油煙、湯気、湿
気、ほこりの多い場所には設置しな
い
上記のような場所やこの設置
説明書に記されている使用条
件以外の環境に設置すると、火
災や感電の原因となることが
あります。
注意

JP 6注意
AC 電源コードや接続コードを傷つ
けない
AC 電源コードや接続コー
ドを傷つけると、火災や感
電の原因となります。
･コードを加工したり、傷つ
けたりしない
･重い物をのせたり、引っ
張ったりしない
･熱器具に近づけたり、加熱
したりしない
･コードを抜くときは、必ず
プラグを持って抜く
万一、コードが傷んだら、お買
い上げ店またはソニーの業務
用製品ご相談窓口に交換をご
依頼ください。
接続の際は電源を切る
電源コードや接続コードを接
続するときは、電源を切ってく
ださい。
感電や故障の原因となること
があります。
移動の際は電源コードや接続コード
を抜く
コード類を接続したまま本機
を移動させると、コードに傷が
ついて火災や感電の原因とな
ることがあります。

7JP
特長
概要
B概要
特長
本機は、1/4 型 SuperHADCCDを採
用したドーム型カラービデオカメラで、
次のような特長をもっています。
カメラ部
･バリフォーカルオートアイリスレン
ズを標準装備しています。
レンズの焦点距離は 3.0 〜 8.0mm で
す。
･最低被写体照度 0.8lux（color
mode 時）で、最適な画質が得られま
す。
･高性能 CCD ／クリアドームカバーの
採用により高感度を実現しました。
･多彩な露出モード（オートアイリス
レンズ、CCD アイリス、手動）を搭
載しています。
･カメラ設置後に撮影方向を調整可能
です。パン方向、チルト方向、画像
の傾きをカメラ設置後手動で調整で
きます。
･中央スポット測光による逆光補正機
能を有しています。
ネットワーク部、制御部
･コンピューターの Web ブラウザを
使って、カメラの映像・音声をリア
ルタイムでモニタリングできます。
･映像圧縮方式に MPEG4 を採用し、
毎秒 30 フレーム（QVGA サイズ）の
スムーズな動画を配信できます。ま
た、映像圧縮方式を JPEG に設定す
れば、MotionJPEG による映像配信
もできます。
･プラグインパワー方式（基準電圧
2.5VDC）のマイク入力端子（ミニ
ジャック、モノラル）に市販のマイ
クを接続することもできます。
･動体検知機能（MPEG4 モード時）、
センサー入力端子（1 系統）、アラー
ム出力端子（2系統）を装備していま
す。動体検知やセンサー入力に連動
してメール添付や FTP サーバーへ画
像を配信したり、アラーム出力端子
に接続した周辺機器のコントロール
ができます。
･ 本ネットワークカメラで提供するシステムおよびサービスはセキュリティー
サービスではなく、また確実な安全を保障するものではありません。
･ ネットワークカメラをご使用されることにより、インターネットを通じて容易
にカメラ映像にアクセスすることが可能です。一方で第三者によりネットワー
クを通じてモニタリング画像および音声を閲覧、使用等される可能性がありま
す。ネットワークのご利用については、被写体のプライバシー、肖像権などを
考慮のうえ、お客様の責任で行ってください。
･ ネットワークカメラへのアクセス権限は、ユーザー名およびパスワードを設定
することにより行われます。それ以上のカメラによる認証作業は行われませ
ん。
･ 諸事情による本ネットワークカメラに関連するサービスの停止、中断につい
て、ソニーは一切の責任を負いません。

JP 8使用上のご注意
･プリアラーム、ポストアラーム機能
を搭載し、アラーム検出時前後の映
像と音声を転送することができます。
･携帯電話から静止画がモニタリング
できます。（対応する携帯電話につい
ては、お買い上げ店またはソニー業
務用製品ご相談窓口にお問い合わせ
ください。）
･マルチキャスト配信機能を搭載して
います。
その他
･PoE(PoweroverEthernet) に対応し
ています。
･簡単にカメラのネットワーク設定を
行うことができる IP セットアッププ
ログラムを付属しています。
使用上のご注意
使用・保管場所について
次のような場所での使用および保管は
避けてください。故障の原因となりま
す。
･極端に暑い所や寒い所 ( 使用温度は
-10 ℃〜＋ 50 ℃ )
･直射日光が長時間あたる場所や暖房
器具の近く
･強い磁気を発するものの近く
･強力な電波を発するテレビやラジオ
の送信所の近く
･強い振動や衝撃のある所
放熱について
動作中は布などで包まないでください。
内部の温度が上がり、故障や事故の原
因となります。
輸送について
輸送するときは、付属のカートンと
クッション、または同等品で梱包し、
強い衝撃を与えないようにしてくださ
い。
お手入れについて
･外装の汚れは、乾いたやわらかい布
で軽く拭き取ってください。汚れが
ひどいときは、中性洗剤溶液を少し
含ませた布で汚れを拭き取ったあと、
からぶきしてください。
･アルコール、ベンジン、シンナー、
殺虫剤など揮発性のものをかけると、
表面の仕上げをいためたり、表示が
消えたりすることがあります。
･Microsoft、Windows、Internet
Explorer および MS-DOS は、米国
MicrosoftCorporation の米国およびそ
の他の国における登録商標です。
･SuperHADCCDはソニー株式会社
の商標です。
･ IPELAおよび は、
ソニー株式会社の商標です。
レーザービームについてのご注意
レーザービームは CCD に損傷を与えるこ
とがあります。レーザービームを使用した
撮影環境では、CCD 表面にレーザービー
ムが照射されないように充分注意してくだ
さい。

9JP
CCD 特有の現象
概要
CCD 特有の現象
CCD カメラの場合、次のような現象が
起きることがありますが、故障ではあ
りません。
スミア
高輝度の被写体を写したときに、明る
い帯状の縦線 ( 垂直スミア ) がモニター
画面に見える現象です。( 下図参照 )
この現象は、CCD がインターライン転
送方式を採用しているため、フォトセ
ンサーの深いところに入った赤外線な
どにより誘起された電荷が、レジス
ターに転送されるために起こるもので
す。
折り返しひずみ
縞模様、線などを写したとき、ギザギ
ザのちらつきが見えることがあります。
傷
CCD はフォトセンサー ( 素子 ) が縦横
に並んでできており、フォトセンサー
のいずれかに欠陥があると、その部分
だけ画像が写らず、モニター画面に傷
となって見えます ( 実用上支障がない
程度 )。
微小白点
高温時に暗い被写体を写している場合、
画面全体に多数の白点が現れることが
あります。
付属品
梱包を開けたら、以下の付属品が一式
そろっているか確認してください。
カメラ本体（1）
CD-ROM（セットアッププログラム、
ユーザーガイド）（1）
AC 電源ケーブル（1）
モニターケーブル（2）
高輝度の被写体
( 電灯、蛍光灯、
太陽、強い反射
光など )
モニター画面 縦に薄く尾を引い
たような画像にな
る。( 垂直スミア

JP 10 付属の説明書について
ワイヤーロープ（1）
取り付けネジ（2）
ドームカバー固定ネジ（1）
保証書（冊子）(1)
保証シート(1)
設置説明書（本書）(1)
付属の説明書について
本機には、以下の説明書が付属されて
います。
設置説明書（本書）
この設置説明書には、カメラ本体の各
部の名称や設置、接続のしかたが記載
されています。操作の前に必ずお読み
ください。
ユーザーガイド（CD-ROM に収録）
カメラのセットアップの方法や、Web
ブラウザを介したコントロールの方法
が記載されています。
ユーザーガイドの開きかたは、下記の
「CD-ROM マニュアルの使いかた」を
ご覧ください。
付属の CD-ROM には、本機のユーザー
ガイド（日本語、英語、フランス語、
ドイツ語、スペイン語、イタリア語、
中国語）が収録されています。
CD-ROM の動作環境
付属の CD-ROM を動作させるには、次
の環境が必要です。
･コンピューター：IntelPentium プロ
セッサー搭載のコンピューター
搭載メモリー：64MB 以上
CD-ROM ドライブ：8 倍速以上
説明書の種類
CD-ROM マニュアルの使いかた

11JP
付属の説明書について
概要
･ディスプレイモニター：解像度 800
× 600 ドット以上
･OS:MicrosoftWindowsMillennium
Edition,Windows2000ServicePack
2,WindowsXPProfessional または
HomeEdition
上記の条件を満たさない環境では、
CD-ROM の動作が遅くなったり、まっ
たく動作しないことがあります。
準備
付属の CD-ROM に収録されているユー
ザーガイドを使用するためには、以下
のソフトウェアがコンピューターにイ
ンストールされている必要があります。
･AdobeAcrobatReader4.0 以上、ま
たは AdobeReader6.0 以上
ソフトウェアがインストールされてい
ない場合は、次の URL からダウンロー
ドできます。
･AdobeReader：
http://www.adobe.co.jp/products/
acrobat/readstep2.html
マニュアルを読むには
1付属の CD-ROM を CD-ROM ドライ
ブに入れる。
しばらくすると画面に CD-ROM の
内容が表示されます。
2「Japanese」という PDF をダブルク
リックする。
アプリケーションが起動し、取扱説
明書の表紙が画面に表示されます。
「目次」の各項目をクリックすると、
その見出しのページが表示されま
す。
ハードウェアの故障または CD-ROM の
誤使用により、CD-ROM 内の情報が読
めなくなったり消失したりした場合は、
ソニーのサービス担当者にご依頼くだ
さい（有料）。
ご注意
･Intel および Pentium は、アメリカ合
衆国および他の国におけるインテル
コーポレーションの登録商標です。
･Adobe、Acrobat および Adobe
Reader は、AdobeSystems
Incorporated（アドビシステムズ社）
の商標です。

JP 12 各部の名称と働き

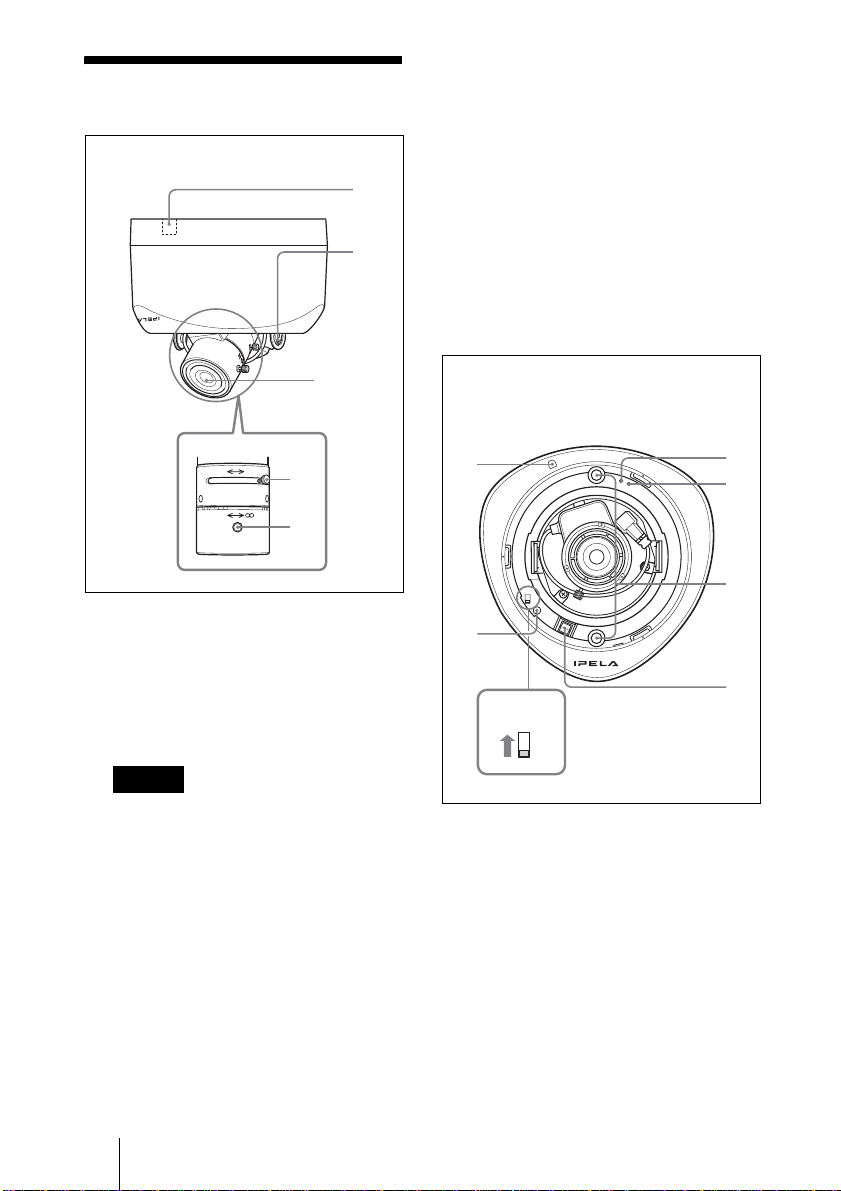

各部の名称と働き
1屋内配線用スリット（knockout
type）
屋内配線をするときに、この部分を
ニッパーなどで切り取り、ケーブル
を通してください。
屋内配線をするときに、カメラと、
天井や壁の間にケーブルがはさみ込
まれないようご注意ください。ケー
ブルが挟み込まれると、断線による
火災や感電の原因となります。
2チルト角度調整固定ネジ
ネジをゆるめてから撮影角度を調整
し、そのあと固定します。
3ズームレバー
撮影範囲を調整します。ズームレ
バーはネジになっているので、設定
したあと締めて固定します。
4フォーカスレバー
フォーカスを調整します。フォーカ
スレバーはネジになっているので、
設定したあと締めて固定します。
5レンズ
6ドームカバー固定用ネジ穴
7NETWORK（ネットワーク）イ
ンジケーター（オレンジ / 緑）
ネットワークが 10BASE-T で接続
されているときはオレンジ色で点滅
します。
100BASE-TX で接続されていると
きは緑色で点滅します。
ネットワークが接続されていないと
きは消えています。
ご注意
WT
N
1
2
5
3
4
側面
RESET
UP UP
NETWORK
LED ON
OFF
MON
POWER
LED ON
OFF
67
8
9
qa
qs
0
内面
（ドームカバーを取りはずした時）

13JP
各部の名称と働き
概要

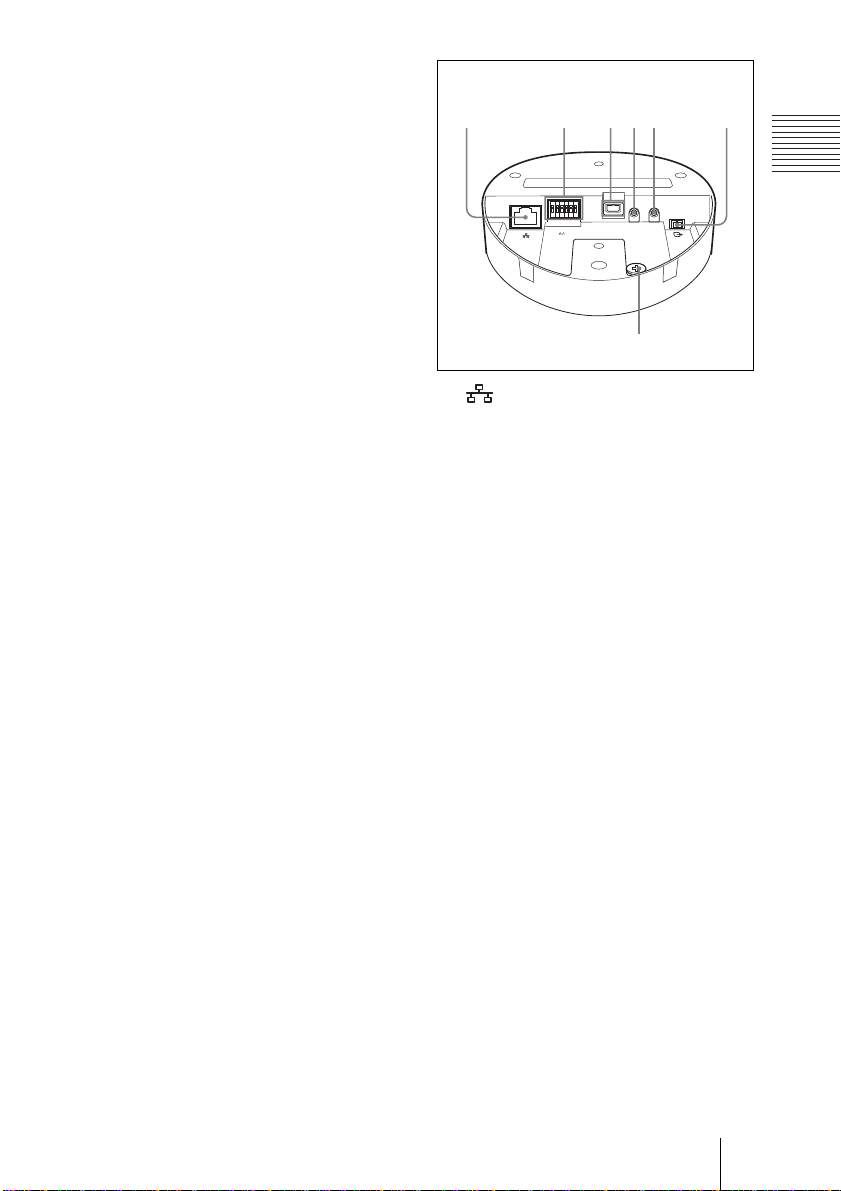

8POWER( パワー ) インジケー
ター（緑）
カメラに電源が供給されると、カメ
ラ内部でシステムチェックを行いま
す。
正常の場合はこのインジケーターが
点灯します。
9カメラ取り付け用ネジ穴
0MON（モニター）出力端子
付属のモニターケーブルを使い、モ
ニターの映像入力端子と接続しま
す。カメラおよびレンズの調整を行
うとき、本機で撮っている画像をモ
ニター画面上で見ることができま
す。カメラを設置したら、ケーブル
をはずしてください。
qa リセットスイッチ
先の細いもので、このスイッチを押
しながら電源を供給すると、工場出
荷時の設定に戻ります。
qs LEDON/OFF スイッチ
POWER インジケーター、
NETWORK インジケーターを点灯
させたいときは ON に設定します。
qd （ネットワーク）ポート
（RJ45）
ネットワークケーブル（UTP、カ
テゴリー 5）を使用してネットワー
ク（10BASE-T/100BASE-TX）に
接続します。
qf I/O（入出力）ポート
1 系統のセンサー入力、2 系統のア
ラーム出力を備えています。
センサー入力は、アラーム入力とし
て使用します。また、E メールなど
のアプリケーションに連動させる場
合に使用します。
アラーム出力は、外部センサー入力
や内蔵の動体検知機能、マニュアル
トリガーボタン、または時刻と連動
して周辺機器をコントロールすると
きに使用します。
◆各機能や設定について詳しくは、付属の
CD-ROM に収録されているユーザーガイ
ドをご覧ください。
◆ピン配列と配線については、「I/O ポート
のピン配列と使いかた」(29 ページ ) をご
覧ください。
21
+ –
DC 12V
AC 24V
123456
m
5
qd qf qg qhqj qk
q
l
底面

JP 14 各部の名称と働き
qg DC12V/AC24V（電源入力）
端子
付属の AC 電源ケーブルを使って、
DC12V または AC24V の電源供給
装置へ接続します。
qh 5（ライン出力）端子（ミニ
ジャック、モノラル）
市販のアンプ内蔵スピーカーを接続
します。
◆本機には次の仕様のスピーカーが接続
できます。
タイプ： アクティブスピーカー
インピーダンス：
入力インピーダンス
4.7KΩ 以上
プラグ： φ3.5mm ミニプラグ
qj m（マイク入力）端子（ミニ
ジャック、モノラル）
市販のマイクを接続します。プラグ
インパワー方式（基準電圧 2.5V
DC）に対応しています。
◆本機には次の仕様のマイクが接続でき
ます。
タイプ： エレクトリックコンデ
ンサーマイクロホン
プラグインパワー方式
指向性： 無指向性
感度： -40 ± 3.5db
周波数帯域：50 〜 15,000Hz
プラグ： φ3.5mm ミニプラグ
qk T（映像出力）端子
本機からの映像をコンポジット信号
として出力します。
コンポジットビデオ入力端子を持つ
ビデオモニター、VTR などと接続
します。
接続には付属のモニターケーブルを
お使いください。
ql ワイヤーロープ固定ネジ

15JP
設置する
基本的な設置と接続
B基本的な設置と接続
設置する
附属のネジを使って、天井または壁な
どにカメラを取り付けることができま
す。
･天井や壁に設置する場合は、専門の
工事業者に依頼してください。
･天井や壁への設置は、本体の重量に
充分耐えられる強度があることを確
かめてください。充分な強度がない
と落下して大けがの原因となります。
･
天井や壁へ設置した場合は、1 年に一
度は取り付けがゆるんでいないことを
点検してください。また、使用状況に
応じて点検の間隔を短くしてくださ
い。
･本機のレンズを覆うレンズカバーに
汚れをつけたり、物を当てたり、強
く押さえたりすると、撮影時に本機
の性能を充分に発揮できないばかり
か、故障の原因となりますのでご注
意ください。
･カメラの撮影方向を決めてから、天
井や壁に接続ケーブル用の各穴を開
けておきます。
･初めてお使いになる場合は、レンズ
部分に輸送保護のためのシートが取
り付けられています。レンジカバー
をはずし、このシートをはずしてか
ら設置してください。
取り付けネジについて
カメラ本体には φ5mm の穴が 2 か所
あいています。この穴を使ってカメラ
本体をネジ止めします。設置する場所
や材質により、使用するネジ類が異な
ります。
鋼材の場合：M4 ネジ（付属していま
せん）とナットで固定してくださ
い。
木材の場合：付属のタッピンネジ（呼
び径 4）で固定してください。板厚
は 15mm 以上必要です。
コンクリート壁の場合：ドライビット、
またはプラグボルトで固定してくだ
さい。（ネジは付属していません）
ジャンクションボックスの場合：ジャ
ンクションボックスのネジ穴に合っ
たネジ（付属していません）で固定
してください。

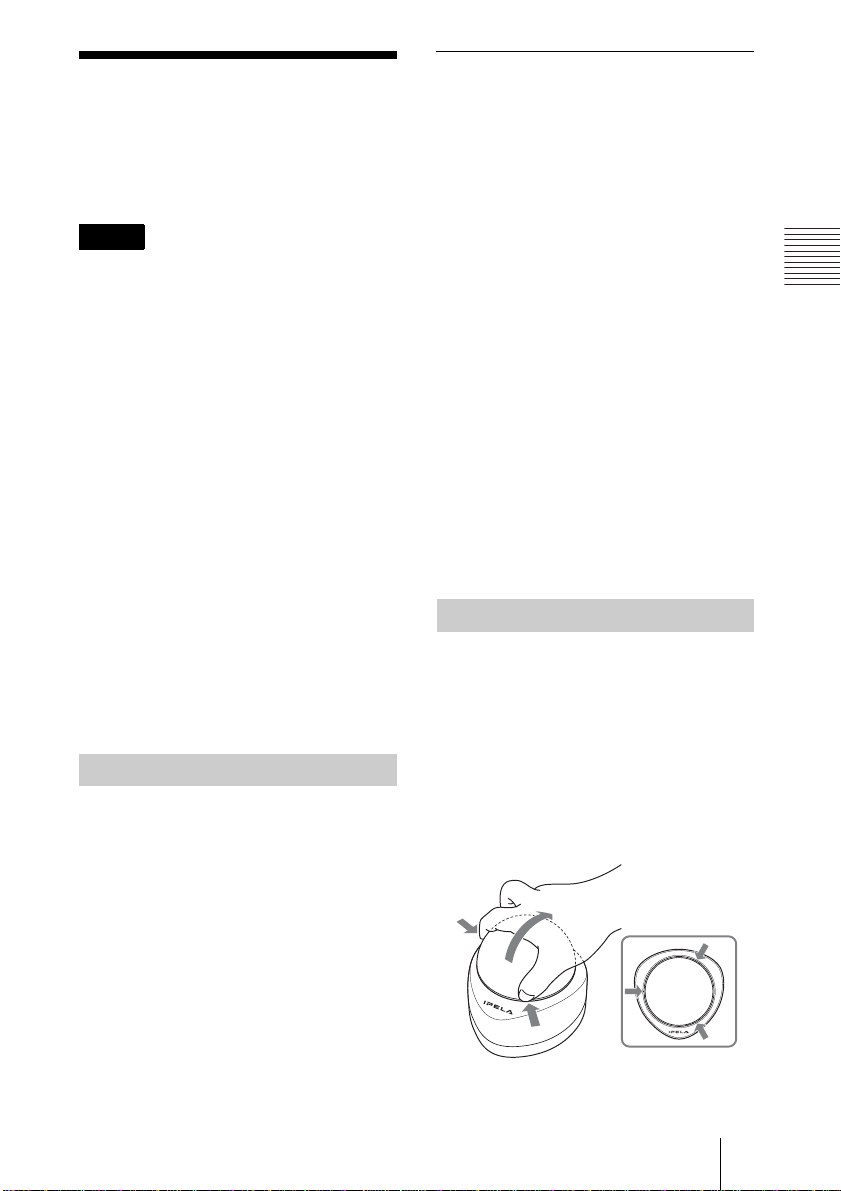

1ドームカバーをはずす
ドームカバー円周（本体側）に目印
用突起 Aが 3 個あります。そのい
ずれか 2 個の突起が対応するところ
を目印に、ドームカバーを押して手
前に開け、ドームカバーをはずして
ください。
ご注意
設置する前に
1カメラを取り付ける
A

JP 16 設置する
2天井や壁に設置する場合は付属の
ワイヤーロープをカメラと、天井
または壁に取り付ける
1カメラ本体に固定したワイヤー
ロープを天井または壁に取り付
ける。
2カメラ底面のネジを取り外し、ワ
イヤーロープの先端を穴に通し
てネジを締め直します。
3付属の取り付けネジ（2 本）で天
井または壁にカメラ本体を取り付
ける
･天井や壁に取り付ける場合は、安全
のために必ず付属のワイヤーロープ
を取り付けてください。
･天井や壁にカメラを設置する場合、
安全を確かめてください。しっかり
と設置しないとカメラが落ちたりし
てけがの原因になることがあります。
･天井や壁に取り付けネジを使えない、
またはカメラ本体を目立たせたくな
い場合は天井埋め込み金具 YT-ICB40
（別売り）をご使用ください。
1チルト角度調整固定ネジをゆるめ
る
角度調整用台座の片側にチルト角度
調整固定ネジがあります。レンズの
角度調整ができるように 3ドライ
バーでネジをゆるめてください。
チルト角度調整用のネジを緩めずに
チルトを調整すると、内部の金属部
品が変形することがあります。
2カメラを調整して撮影したい方向
にレンズを向ける
パン、チルト、回転させて撮影方向
と範囲の調整ができます。
3レンズ方向が決まったら、チルト
角度調整固定ネジを締めてカメラ
を固定する
4ズームレバーをゆるめて左右に動
かして画角を決め、ズームレバー
のネジを締めて画角を固定する
ご注意
21
+ –
DC 12V
AC 24V
m
5
21
+ –
DC 12V
AC24V
123456
m
5
天井
ワイヤー
ロープ
2撮影方向と撮影範囲の調整
ご注意
UP
1, 3
4
5

17JP
設置する
基本的な設置と接続
5フォーカスレバーをゆるめて左右
に動かしてピントを合わせ、
フォーカスレバーのネジを締めて
ピントを固定する
6希望の撮影範囲とフォーカスが決
まるまで、手順 1 〜 5 を繰り返
す
･角度を調整する場合は、レンズマウ
ント部に刻印されている MUP を天井
側に設定してください。MUP の刻印
を床側に設定すると、映像が逆さま
になります。
･ズームレバーやフォーカスレバーの
固定がしづらいときは、レンズのス
リップ機構を利用して、レンズを少
し回してから固定してください。
1撮影の妨げにならないようにドー
ムカバーのカバー透明部分とレン
ズを合わせる
2かちっと音がするまで押してしっ
かりとドームカバーを取り付ける
3付属のドームカバー固定ネジで
ドームカバーを固定する
使用できるレンズ（CS マウントレン
ズ）
お買い上げ店またはソニーの業務用製
品ご相談窓口にお問い合わせください。
レンズの取り付け
ご注意
3ドームカバーを取り付ける
レンズを取り換える
UP

JP 18 コンピューターまたはネットワークに接続する
1レンズのプラグをはずす。
2レンズを左に回してはずす。
･スリップ機構により初めはレンズ
が空回りしますが、止まったとこ
ろでもう一度同じ方向へ回し、レ
ンズをはずしてください。
･レンズをはずすとき、レンズのプ
ラグやケーブルを傷つけないよう
に充分注意してレンズを回してく
ださい。
3レンズをマウント部に合わせ、右
に回しながら止まったところでも
う一度同じ方向へ回してはめ込
む。
4レンズのプラグを差し込む。
コンピューターまた
はネットワークに接
続する
コンピューターへの接続には市販の
ネットワークケーブル（クロスケーブ
ル）をご用意ください。
ネットワークへ接続するときは、市販
のネットワークケーブル（ストレート
ケーブル）をご用意ください。
本機にネットワークケーブルなどの接続
ケーブルをつなぐとき、それらのケーブ
ルの端子部が長すぎると接続できない場
合があります。接続部にあったケーブル
をご用意ください。
カメラの映像を見たり、制御したりす
るコンピューターには、次の動作環境
が必要です。
プロセッサー
PentiumIII、1GHz 以上
（Pentium4、2GHz 以上を推奨）
RAM
256MB 以上
OS
Windows2000/XP
Web ブラウザ
InternetExplorerVer.5.5 または Ver.
6.0
ご注意
ご注意
必要なシステム構成

19JP
コンピューターまたはネットワークに接続する
基本的な設置と接続
市販のネットワークケーブル（クロス
ケーブル）を使って、本機の（ネット
ワーク）ポートとコンピューターの
ネットワークコネクターを接続する。
市販のネットワークケーブル（スト
レートケーブル）を使って、本機の
（ネットワーク）ポートとネットワーク
のハブを接続する。
本機をコンピューターに接続す
る
21
+ –
DC 12V
AC 24V
123456
m
5
本機 ( 底面 )
ネットワーク
コネクター
コンピューター
市販のネットワーク
ケーブル ( クロス )
本機をネットワークに接続する
21
+ –
DC 12V
AC 24V
123456
m
5
市販のネットワーク
ケーブル ( ストレート )
10BASE-T/
100BASE-TX
ハブ
ネットワーク
本機 ( 底面 )

JP 20 電源を接続する
電源を接続する
DC12V または AC24V は、後面の電源
入力端子へ付属の AC 電源ケーブルを
使って接続します。
電源について
DC12V または AC24V は、AC100V
に対して絶縁された電源を使用してく
ださい。
それぞれの電源の使用電圧範囲は次の
とおりです。
DC12V：10.8V 〜 13.2V
AC24V：21.6V 〜 26.4V
DC12V または AC24V の配線には、
UL ケーブル（VW-1style1007）を使
用してください。
推奨電源ケーブル
DC12V の場合
AC24V の場合
21
+ –
DC 12V
AC 24V
123456
m
5
1
2
3
DC12V または AC24V へ
ケーブル
（AWG）
#24
(0.22
mm)
#22
(0.33
mm)
#20
(0.52
mm)
#18
(0.83
mm)
最大ケー
ブル長
（m）
12 18 30 50
ケーブル
（AWG）
#24
(0.22
mm)
#22
(0.33
mm)
#20
(0.52
mm)
#18
(0.83
mm)
最大ケー
ブル長
（m）
35 60 100 150
