Sony BDV-N9200W User manual

©2014 Sony Corporation Printed in Malaysia
(1)
Caution
• Contact a screw shop or installer regarding the screws that are suitable for the wall material and
strength.
• Sony is not responsible for accidents or damage caused by improper installation, insufficient wall
strength or improper screw installation, natural calamity, etc.
Attention
• Adressez-vous à un quincaillier ou à un installateur pour savoir quelles vis sont adaptées au matériau
et à la résistance du mur.
• Sony ne peut être tenu responsable de tout accident ou dégât entraîné par une installation
incorrecte, une résistance insuffisante du mur, une mauvaise fixation des vis, une catastrophe
naturelle, etc.
Precaución
• Consulte en una tienda de tornillos o a un instalador respecto los tornillos que son adecuados para el
material y resistencia de la pared.
• Sony no se responsabiliza de accidentes o daños causados por una instalación inadecuada, una
pared de poca resistencia, una instalación incorrecta de los tornillos, un desastre natural, etc.

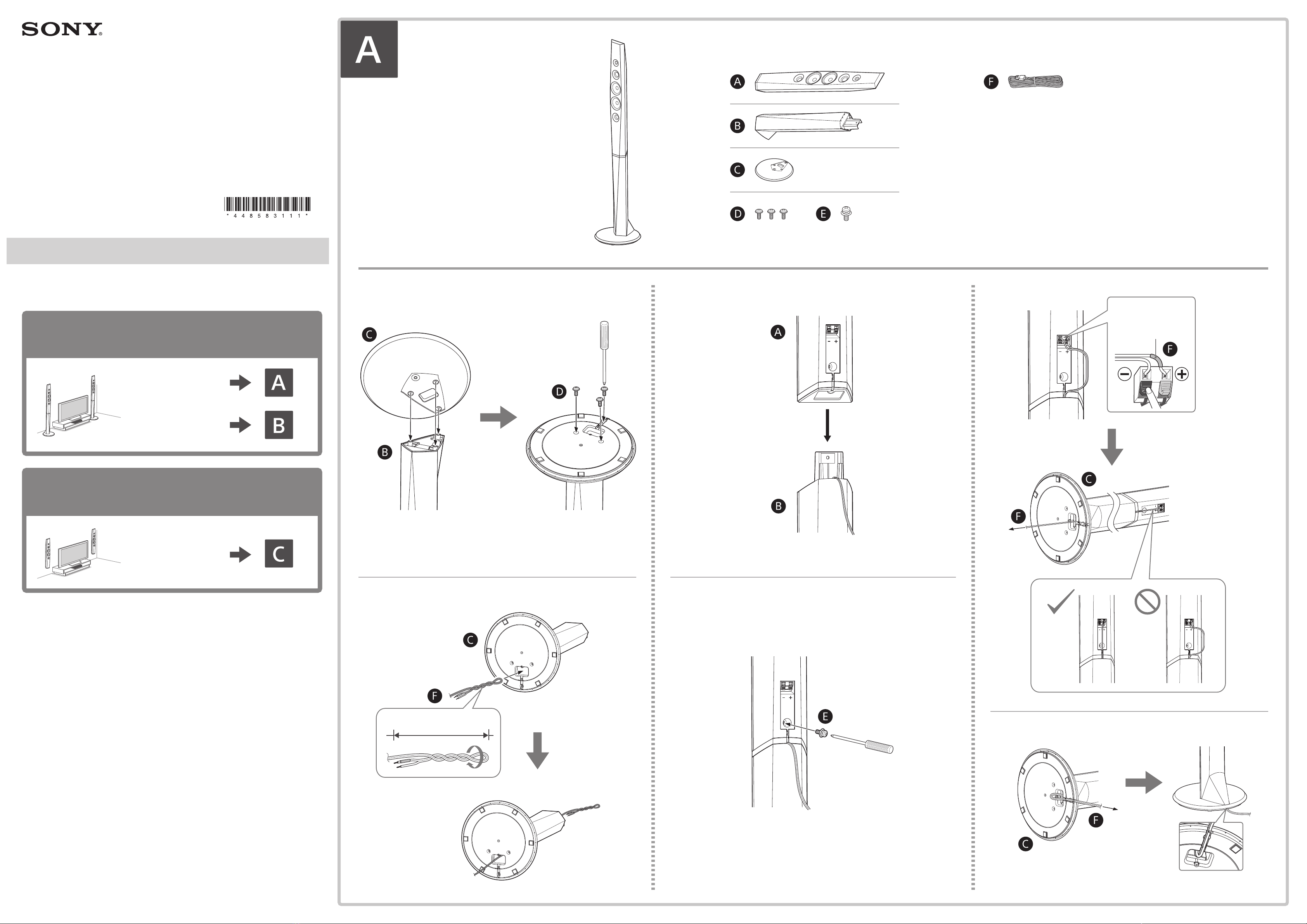

Installing speakers on the floor
Installation des haut-parleurs sur le sol
Instalación de los altavoces en el piso
BDV-N9200W
BDV-N9200WL
Installing speakers on the floor
Installation des haut-parleurs sur le sol
Instalación de los altavoces en el piso
BDV-N9200W
Front left speaker (L): White
Front right speaker (R): Red
Surround left speaker (L): Blue
Surround right speaker (R): Gray
Haut-parleur avant gauche (L) : Blanc
Haut-parleur avant droit (R) : Rouge
Haut-parleur surround gauche (L) : Bleu
Haut-parleur surround droit (R) : Gris
Altavoz delantero izquierdo (L): Blanco
Altavoz delantero derecho (R): Rojo
Altavoz izquierdo de sonido envolvente (L): Azul
Altavoz derecho de sonido envolvente (R): Gris
1
2
70 cm (27 ⁵∕₈in/ 27 ⁵∕₈po/
27 ⁵∕₈pulg)
4-485-831-11(1)
Installing speakers on the wall
Installation des haut-parleurs au mur
Instalación de los altavoces en la pared
BDV-N9200W
BDV-N9200WL
Spread a cloth on the floor to avoid damaging the floor when you
assemble the speakers.
Recouvrez le sol d’un linge pour éviter de l’endommager lors de
l’assemblage des haut-parleurs.
Coloque un trapo en el piso para evitar dañarlo cuando ensamble los
altavoces.
3
4
5

Colored tube
Tube coloré
Tubo de color
6
Speaker Installation Guide
Guide d’installation des haut-parleurs
Guía para la instalación de los altavoces
BDV-N9200W/BDV-N9200WL

Installing speakers on the floor
Installation des haut-parleurs sur le sol
Instalación de los altavoces en el piso
BDV-N9200WL
Front left speaker (L)*: White
Front right speaker (R)*: Red
Surround left speaker (L)*: Blue
Surround right speaker (R)*: Gray
Center speaker: Green
Haut-parleur avant gauche (L)* : Blanc
Haut-parleur avant droit (R)* : Rouge
Haut-parleur surround gauche (L)* : Bleu
Haut-parleur surround droit (R)* : Gris
Haut-parleur central : Vert
Altavoz delantero izquierdo (L)*: Blanco
Altavoz delantero derecho (R)*: Rojo
Altavoz izquierdo de sonido
envolvente (L)*: Azul
Altavoz derecho de sonido
envolvente (R)*: Gris
Altavoz central: Verde
* BDV-N9200W only
BDV-N9200W uniquement
Solo BDV-N9200W
*
30 mm (1 ₃∕₁₆ in/ 1 ₃∕₁₆ po/ 1 ₃∕₁₆ pulg)
4 mm (₃∕₁₆ in/ ₃∕₁₆ po/ ₃∕₁₆ pulg)
* Not supplied
Non fourni
No suministrado 5 mm (⁷∕₃₂ in/ ⁷∕₃₂ po/ ⁷∕₃₂ pulg)
10 mm (₁₃∕₃₂ in/ ₁₃∕₃₂ po/ ₁₃∕₃₂ pulg)
1
2
Spread a cloth on the floor to avoid damaging the floor when you
assemble the speakers.
Recouvrez le sol d’un linge pour éviter de l’endommager lors de
l’assemblage des haut-parleurs.
Coloque un trapo en el piso para evitar dañarlo cuando ensamble los
altavoces.
3
4
5
1For the tall-type speakers (BDV-N9200W only)
Pour les haut-parleurs colonnes (BDV-N9200W uniquement)
Para los altavoces tipo torre (solo BDV-N9200W)
Colored tube
Tube coloré
Tubo de color
For the center speaker
Pour le haut-parleur central
Para el altavoz central
Colored tube
Tube coloré
Tubo de color
Installing speakers on the wall
Installation des haut-parleurs au mur
Instalación de los altavoces en la pared
BDV-N9200W
BDV-N9200WL
2For the tall-type speakers
Pour les haut-parleurs colonnes
Para los altavoces tipo torre
192 mm
(7 ⁵∕₈in/ 7 ⁵∕₈po/ 7 ⁵∕₈pulg)
5 mm ~ 7 mm (⁷∕₃₂ in ~ ⁹∕₃₂ in/
⁷∕₃₂ po ~ ⁹∕₃₂ po/ ⁷∕₃₂ pulg ~ ⁹∕₃₂ pulg)
For the center speaker
Pour le haut-parleur central
Para el altavoz central
150 mm (6 in/
6 po/ 6 pulg)
5 mm ~ 7 mm (⁷∕₃₂ in ~ ⁹∕₃₂ in/
⁷∕₃₂ po ~ ⁹∕₃₂ po/ ⁷∕₃₂ pulg ~ ⁹∕₃₂ pulg)
3For the tall-type speakers
Pour les haut-parleurs colonnes
Para los altavoces tipo torre
For the center speaker
Pour le haut-parleur central
Para el altavoz central
