Sony WS-TV10A User manual

3-866-301-03(1)
Speaker Stand
取扱説明書
Operating Instructions
Mode d’emploi
Manual de instrucciones
Manual de instruções
Bedienungsanleitung
Gebruiksaanwijzing
WS-TV10A
Sony Corporation 2000 Printed in Taiwan, R.O.C.
安全のために
ソニー専用のスピーカー
スタンドとして使用する
他の商品や他の目的に使用すると、
事故の原因になります。
ぐらついた台の上や傾いた場所
などに置かない
ぐらついた台の上や傾いたところに置く
と、製品が落ちたり倒れたりして、事故の
原因になります。
Precautions
On safety
• Recommended for use with the Sony
small speaker system.
• Be sure to place the speaker stand in a
flat, horizontal place.
Précautions
Sécurité
• Utilisation recommandée avec le
système de petits haut-parleurs Sony.
• Installez bien le support d’enceinte à
un emplacement horizontal et plat.
Precauciones
Sobre su seguridad
• Recomendado para su uso con el
sistema de altavoces pequeños Sony.
• Instale el soporte de altavoz en un
lugar horizontal y plano.
Precauções
Segurança
• Recomendado para utilização com o
sistema de altifalantes de pequenas
dimensões da Sony.
• Certifique-se de colocar o suporte de
altifalante num local plano e nivelado.
Zur besonderen
Beachtung
Zur Sicherheit
• Empfohlen zur Verwendung mit einem
Kompaktlautsprechersystem von Sony.
• Diesen Ständer ausschließlich auf einer
flachen, waagerechten Fläche
aufstellen.
主な仕様
最大外形寸法（幅×高さ×奥行き）
約80 ×350 ×160 mm
質量 約0.25 kg
仕様および外観は、改良のため予告
なく変更することがありますが、ご了
承ください。
Specifications
Dimensions
Approx. 80 ×350 ×160 mm
(3 1/4 ×13 7/8×6 3/8 in.)
(w/h/d)
Mass Approx. 0.25 kg (9 oz)
Design and specifications are subject
to change without notice.
Spécifications
Dimensions
Env. 80 ×350 ×160 mm
(3 1/4 ×13 7/8×6 3/8 po)
(l/h/p)
Poids Env. 0,25 kg (9 on.)
La conception et les spécifications
sont modifiables sans préavis.
Istruzioni per l‘uso
Bruksanvisning
Betjeningsvejledning
Käyttöohjeet
☆
☆
付属品
Supplied Items
Eléments fournis
Piezas suministradas
Componentes Fornecidos
Im Lieferumfang
Bijgeleverde onderdelen
Articoli forniti
Medföljande delar
Medfølgende tilbehør
Vakiovarusteet
☆
☆
Voorzorgsmaatregelen
Veiligheid
• Aanbevolen voor kleine Sony
luidsprekers.
• Zet de luidsprekerstandaard vooral op
een stevige, vlakke horizontale
ondergrond.
Precauzioni
Riguardo la sicurezza
• Da utilizzare con il sistema diffusori
Sony di dimensioni ridotte.
• Collocare il sostegno del diffusore in
un posto piatto, non inclinato.
Försiktighetsåtgärder
För säkerhets skull
• Rekommenderas för Sonys små
högtalare.
• Var noga med att ställa
högtalarstativen på en plan och
horisontell yta.
Sikkerhedsforskrifter
Om sikkerheden
• Anbefalet til brug med det lille Sony-
højttalersystem.
• Sørg for at anbringe højttalerstanden
på et fladt, vandret sted.
Huomautuksia
Turvallisuudesta
• Suositellaan käytettäväksi vain Sonyn
pienten kaiuttimien kanssa.
• Aseta kaiutinteline tasaiselle ja
vaakasuoralle paikalle.
X
X
X
X
X
X
X
X
Especificaciones
Dimensiones
Aprox. 80 ×350 ×160 mm
(an/al/prf)
Peso Aprox. 0,25 kg
Diseño y especificaciones subjetos a
combio sin previo aviso.
Especificações
Dimensões
Aprox. 80 ×350 ×160 mm
(l/a/p)
Peso Aprox. 0,25 kg
Design e especificações sujeitos a
alterações sem aviso prévio.
Technische Daten
Abmessungen
Ca. 80 ×350 ×160 mm
(B/H/T)
Gewicht
Ca. 0,25 kg
Änderungen, die dem technischen
Fortschritt dienen, bleiben
vorbehalten.
Technische gegevens
Afmetingen
Ca. 80 ×350 ×160 mm
(b/h/d)
Gewicht
Ca. 0,25 kg
Wijzigingen in ontwerp en
technische gegevens voorbehouden,
zonder kennisgeving.
Caratteristiche
tecniche
Dimensioni
Circa 80 ×350 ×160 mm
(l/a/p)
Peso Circa 0,25 kg
Disegno e caratteristiche tecniche
soggetti a modifiche senza
preavviso.
Tekniska data
Dimensioner
Ca. 80 ×350 ×160 mm
(b/h/d)
Vikt Ca. 0,25 kg
Rätt till ändringar förbehålles.
Specifikationer
Mål Ca.80 ×350 ×160 mm
(b/h/d)
Vægt Ca. 0,25 kg
Vi forbeholder os ret til at ændre
design og specifikationer uden
varsel.
Tekniset tiedot
Mitat Noin 80 ×350 ×160 mm
(l/k/s)
Paino Noin 0,25 kg
Pidätämme oikeuden muuttaa
ulkoasua ja teknisiä ominaisuuksia
ilman erillistä ilmoitusta.
☆
X
X
X
X
☆
X
X
X
X
付属品 D、Eの使いかた
スピーカーによって、台座を付属品Dま
たはEにつけかえてください。つけかえ
が必要な機種は図のとおりです。

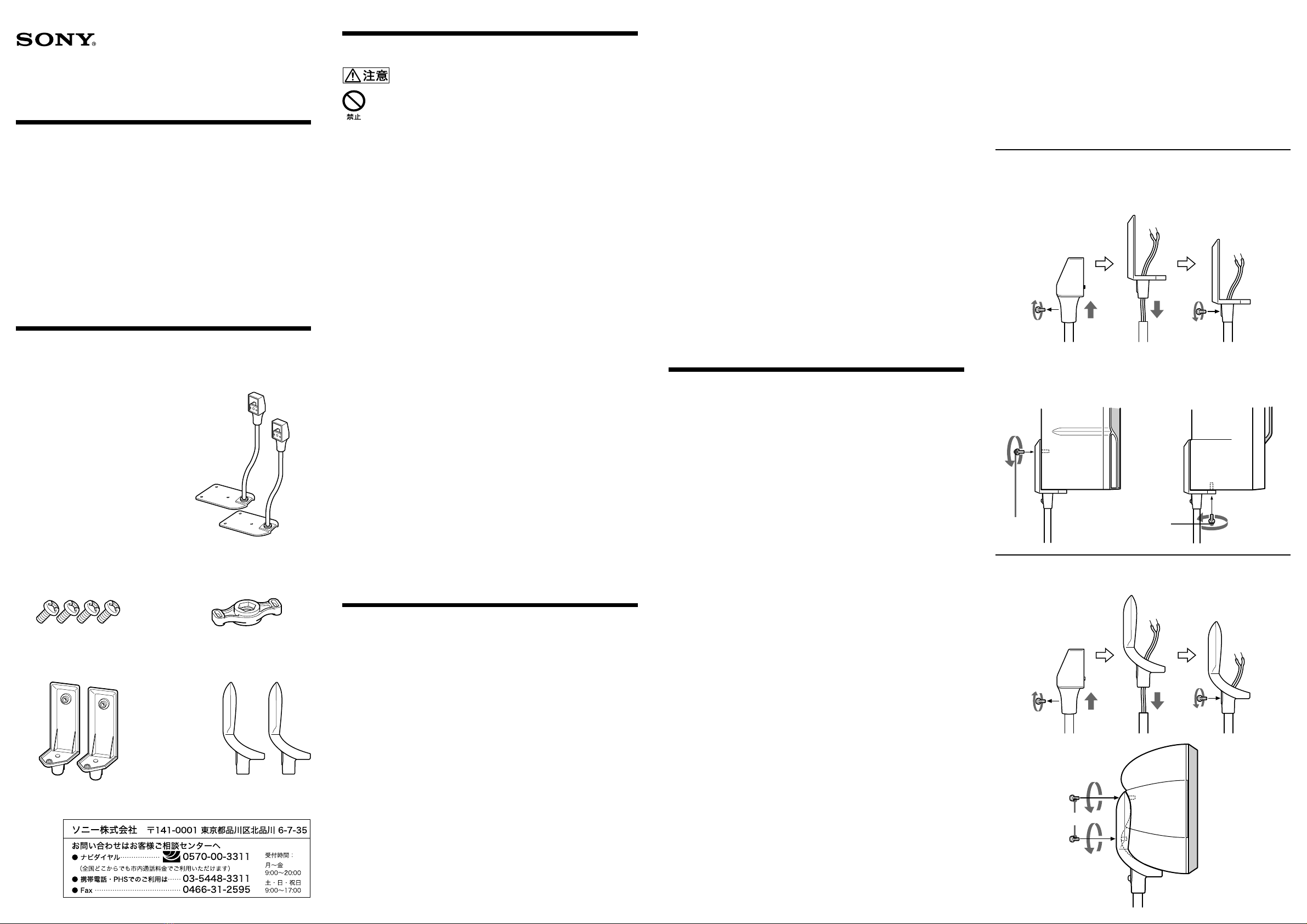

Assembly of the parts
Dand E
Depending on the type of speakers,
the mounts originally attached to
the stands need to be replaced with
either Dor E. The speaker models
that require the mount replacements
are described in the following
illustrations.
Assemblage des
parties Det E
En fonction du type des haut-
parleurs, les composants de
montage livrés d'origine avec les
supports devront être remplacés
avec la partie Dou E. Les modèles
des haut-parleurs nécessitant un
remplacement des composants de
montage sont décrits dans les
illustrations suivantes.
Montaje de las piezas
Dy E
Dependiendo del tipo de altavoces,
es preciso sustituir las monturas
originalmente fijadas a los soportes
con la pieza Do E. Los modelos
de altavoz que requieren la
sustitución de monturas se
describen en las siguientes
ilustraciones.
Montagem das peças
De E
Dependendo do tipo de altifalantes,
os suportes montados de origem nos
pés têm de ser substituídos pelos
suportes Dou E. Os modelos de
altifalantes que precisam da
substituição dos suportes são
descritos nas ilustrações abaixo.
D DAV-S300, DVPK-S300, HT-5000D/
1200D/1000D/DDW910/DDW820/DW710/
DW620/DW610/K215/K170, SA-VE505/
VE502/VE305/VE302/VE150
ESA-VE815/VE705/VE702
DAV-S300,DVPK-S300,
HT-5000D/1200D/DDW820/
DW620/K215/K170,
SA-VE505/VE502
HT-1000D/DDW910/DW710/
DW610, SA-VE305/VE302/
VE150
Montage der Teile
Dund E
Bei einigen Lautsprechertypen
müssen die ursprünglich am Ständer
befestigten Teile durch Doder
Eersetzt werden. Bei welchen
Lautsprechermodellen die Teile
ersetzt werden müssen, ist in den
folgenden Abbildungen dargestellt.
Onderdelen Den E
monteren
Bij sommige luidsprekers moeten de
originele steunen op de stands
worden vervangen door Dof E.
De luidsprekers waarvoor de
steunen moeten worden vervangen,
hier afgebeeld.
Montaggio dei
componenti De E
A seconda del tipo di diffusori,
potrebbe essere necessario sostituire
con Do Egli attacchi
originariamente applicati ai sostegni.
Nelle illustrazioni riportate di
seguito vengono specificati i modelli
di diffusori che richiedono la
sostituzione degli attacchi.
Hur du monterar
delarna Doch E
Beroende på vilken typ av högtalare
du har, kan du behöva byta ut
fästena på högtalarstativen mot
antingen Deller E. De
högtalarmodeller som du behöver
byta ut fästena för visas i följande
illustrationer.
Samling af delene D
og E
Afhængig af højttalertypen, skal de
holdere, som oprindeligt var
fastgjort til stativerne, erstattes med
enten Deller E. De
højttalermodeller, som kræver andre
holdere, er beskrevet i følgende
illustrationer.
Osien Dja E
kiinnittäminen
Kaiuttimien tyypin mukaan
jalustoihin alun perin kiinnitetyt
asennuskiinnikkeet on vaihdettava
joko osiin Dtai E.
Asennuskiinnikkeiden vaihtoa
vaativat kaiutinmallit on esitetty
seuraavissa kuvissa.
☆
X
X
X
☆
X
X
X
B
B
B
A
BC
DE

組み立て
1台座（A）のネジがスタンドパイプ後面にくるように
台座を回し、ネジを締めて固定する。
2ベースとスタンドパイプの向きを調節し、ナットをレン
チで締めてから、スピーカーコードをベースの下から台
座の穴まで通す。
3ネジ（B）でスピーカーを固定する。
4スタンドを市販の木ネジでテレビスタンドなどにしっ
かりと固定する。

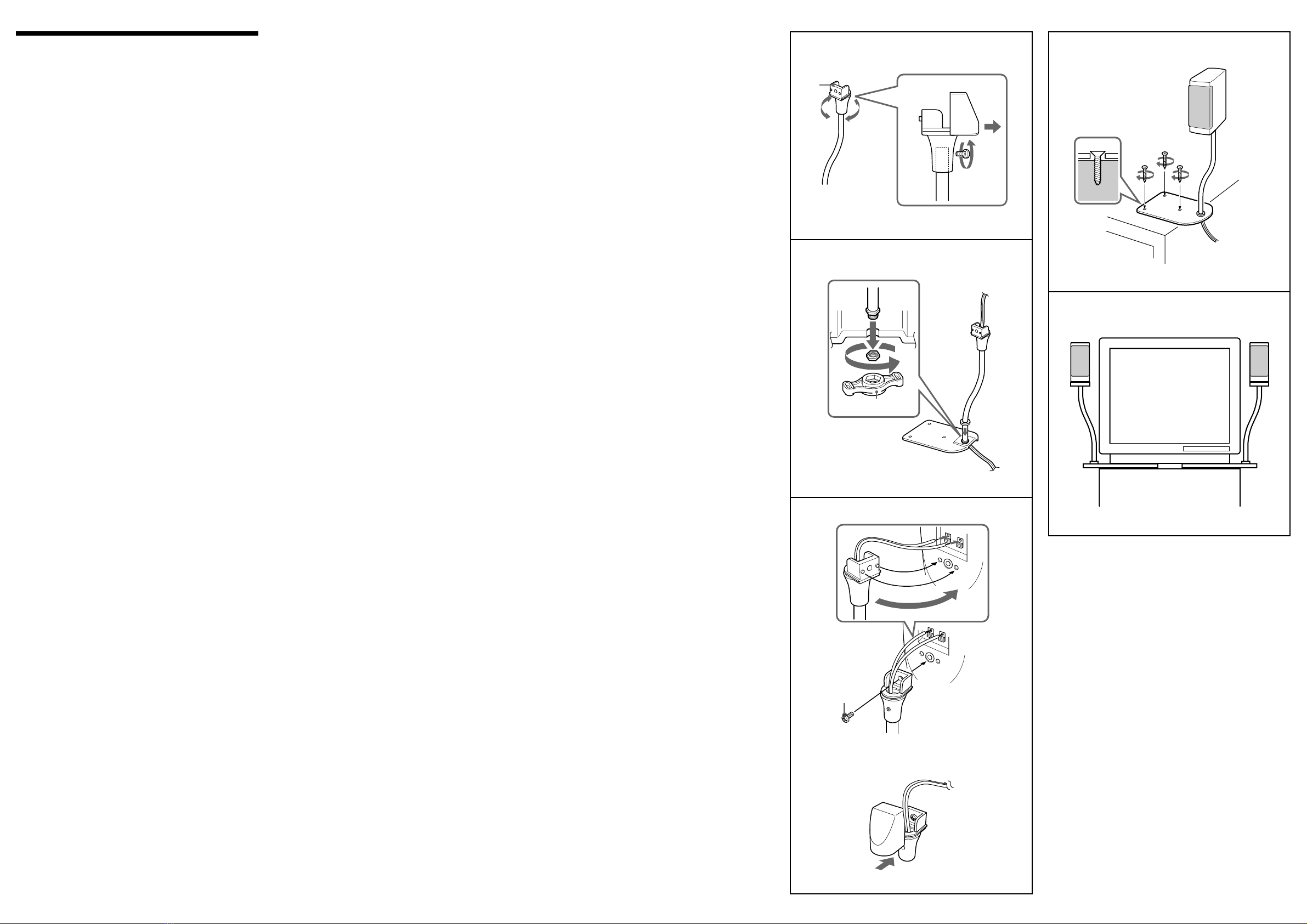

Assembly
1Rotate the mount (A) on the top of the pipe stand,
making sure the screw on the mount faces the back of
the pipe stand when you stop.Then tighten the screw
to secure the mount.
2Adjust the orientation of the pipe stand with respect to
the base and tighten the nut at the bottom of the pipe
stand with the wrench, then pass the speaker cord into
the hole under the base and out from the hole in the
mount.
3Secure the speaker to the mount with the screws (B).
4Use commercially available wood screws to attach
each speaker stand securely to theTV stand or
whatever support is being used.
Montage
1Tournez la monture (A) à l’extrémité supérieure du
tube support, en vérifiant que la vis sur la monture est
bien à l’arrière du tube support quand vous cesser de
tourner. Puis, serrez la vis pour immobiliser la monture.
2Ajustez l’orientation du tube support par rapport à la
base et serrez l’écrou au bas du tube support avec une
clé. Faites ensuite passer le cordon d’enceinte dans le
trou sous la base et ressortir par le trou de la monture.
3Fixez l’enceinte à la monture avec les vis (B).
4Utilisez des vis à bois en vente dans le commerce pour
fixer chaque support au socle du téléviseur ou à tout
autre socle.
Armado
1Gire la montura (A) en la parte superior del tubo de
soporte asegurándose que el tornillo de la montura
mire hacia el lado de atrás del tubo de soporte al parar.
Apriete el tornillo para fijar la montura.
2Ajuste el sentido del tubo de soporte con respecto a la
base y apriete el tornillo debajo del tubo de soporte
con la llave, y pase el cable de altavoz dentro del
orificio debajo de la base y saque por el orificio en la
montura.
3Asegure el altavoz en la montura con los tornillos (B).
4Utilice tornillos para madera de venta en los comercios
para fijar cada soporte de altavoz en el mueble del
televisor o soporte que esté utilizando.
Montagem
1Gire a peça de sustentação (A) sobre o topo do tubo
de suporte, certificando-se de que ao terminar o
parafuso da peça de sustentação esteja voltado para o
lado de trás do tubo de suporte.Aperte então o
parafuso para segurar a peça de sustentação.
2Ajuste a orientação do tubo de suporte em relação à
base e aperte a porca na base do tubo de suporte com
a chave de porcas. Então, passe o cabo do altifalante
por dentro do buranco sob a base, fazendo-o sair pelo
buranco do suporte.
3Segure o altifalante à peça de sustentação com os
parafusos (B).
4Utilize parafusos para madeira para fixar firmente cada
suporte de altifalante no suporte paraTV ou em
qualquer outro suporte que for utilizado.
Zusammenbauen
1Den Haltebügel (A) so auf den Rohrständer
aufdrehen, daß seine Schraube zum Schluß auf die
Rückseite des Rohrständers weist.Anschließend die
Schraube festziehen, um den Haltebügel zu sichern.
2Den Rohrständer zum Fuß korrekt ausrichten und die
Mutter an der Unterseite des Rohrständers mit einem
Schraubenschlüssel festziehen, dann das
Lautsprecherkabel von unten durch den Fuß führen, so
daß es oben aus dem Haltebügel wieder austritt.
3Den Lautsprecher mit den Schrauben (B) auf dem
Haltebügel sichern.
4Mit handelsüblichen Holzschrauben jeden Ständer auf
den TV-Untertisch o.ä. schrauben.
Monteren
1Draal de steun (A) bovenop de staander, tot de
schroef van de steun uiteindelijk naar de achterkant
van de staander toe gericht is. Draai de schroef aan om
de steun stevig vast te zetten.
2Verstel de staander ten opzichte van de grondplaat en
draai de moer onderaan de staander vast met de
moersleutel; leid vervolgens het luidsprekersnoer door
de opening onderin de grondplaat, door de staander
heen de luidsprekersteun uit.
3Bevestig de luidspreker op de steun met behulp van de
schroeven (B).
4Gebruik gewone in de handel verkrijgbare
houtschroeven om beide luidspreker-grondplaten vast
te monteren aan deTV-standaard of de betreffende
ondergrond waarop u het geheel opstelt.
Complesso
1Routare il sostegno (A) nella parte superione del
supporto verificando che il sostegno rivolto verso la
parte posteriore del supporto tubolare sia fermo.
Quindi serrare la vite per fissare il sostegno.
2Regolare l’orientamento del supporto tubolare rispetto
alla sua base e stringere il dado alla base del supporto
tubolare con la chiave. Successivamente, far passare il
cavo del diffusore attraverso il foro sotto la base e
fuori dal foro nel sostegno.
3Fissare il diffusore al sostegno con le viti (B).
4Usare viti da legno reperibili in commercio per fissare
ciascun sostegno del diffusore al supporto dellaTV o a
qualsiasi supporto utilizzato.
1 4
Montering
1Vrid på monteringsplattan (A) ovanpå stativröret så
att monteringsplattans skruv är vänd mot stativrörets
baksida. Dra sedan åt skruven för att fästa
monteringsplattan.
2Justera stativrörets riktning i förhållande till
bottenplattan och dra åt muttern nedtil på stativröret
med skruvnyckeln.Trä sedan in högtalarkabeln genom
hålet på undersidan av bottenplattan och ut genom
hålet i monteringsfästet.
3Skruva fast högtalaren i monteringsplattan med
skruvarna (B).
4Skruva fast stativen iTV-möbeln eller något liknande
stöd med hjälp av träskruvar som finns i handeln.
Montering
1Drej beslaget (A) ovenpå standerrøret. Sørg for,at
skruen på beslaget vender mod bagsiden af
standerrøret, når du stopper. Fastgør derefter beslaget
ved at stramme skruen.
2Juster retningen af standerrøret I forhold til basen og
stram møtrikken nederst på standerrøret med nølgen,
og før derefter højttalerkablet ind I hullet under basen
og ud fra hullet I baslaget.
3Fastgør højttaleren til beslaget med skruene (B).
4Anvend træskruer, som kan fås i handelen,til at
fastgøre hver højttalerstander forsvarligt til TV-soklen
eller hvilken stander, der nu anvendes.
Kokoaminen
1Kierrä asennuslevy (A) putkituen päälle varmistaen,
että asennuslevyn mutteri osoittaa putkituen taakse,
kun lopetat. Kiinnitä asennusteline kiristämällä ruuvi.
2Säädä putkituen suunta alustaan nähden ja kiristä
putkituen pohjassa oleva mutteri ruuviavaimella.
Kuljeta sitten kaiutinjohto alustan alla olevan reiän läpi
ja ulos asennustelineen reiästä.
3Kiinnitä kaiutin asennuslevyyn ruuvilla (B).
4Kiinnitä kumpikin kaiutintuki alan liikkeistä saatavilla
puuruuveilla TV-telineeseen tai muuhun käytössä
olevaan telineeseen.
X
XX
X
XX
X
X
XX
X
XX
X
2
5
v
3
A
C
B
