Sony XS-GTX1622S User manual

SONY.
Separate 2-way
Speaker
Instructions
Mode d'emploi
Instrucciones
XS-GTX1622S
©2011 Sony Corporation Printed in China
4-289-523-21(2)
544311

Precautions
• Do not continuously use the speaker system beyond the
peak power handling capacity.
• Keep recorded tapes, watches,
and personal credit cards
using magnetic coding away from the speaker system to
protect them from damage caused by the magnets in the
speakers.
Caution
When using the speakers with an amplifier or power booster
employing the
BTL (balanced transformerless) system, be sure
to connectthespeakersystem cords directly to the
amplifierspeakercords.
If the connection is made through
alreadyexisting speakercords which have a common e lead for
both the right and left channels, it is possible that no sound will
be heard, and that the amplifier will be damaged.
If you cannot find an appropriate mounting location, consult
your car dealer or your nearestSony dealer before mounting.
Precautions
• Ne faites pas fonctionner en continu le systeme de haut-
parleurs a une puissance superieure asa puissance de crete.
• Gardez les bandes enregistrees, les montres et les cartes de
credit utilisant
un code magnetique al'ecart du systeme de
haut-parleurs
pour eviter tout dommage cause par les
aimants des haut-parleurs.
Attention
Lorsque vous utilisez /es haut-par/eurs avec un amplificateur ou
amplificateurde puissance utilisant Ia fonction BTL (equilibre
sans transformateur), raccordezles cordons du systeme de
haut-parleurs directementauxcordons de haut-parleurs de
l'amplificateur. Si le raccordement esteffectue via des cordons
de haut-parleurs deja existants
comportant un file en
commun pour /es canaux de droite et de gauche, il estpossible
qu'aucun son ne
se fa sse entendre et que l'amplificateur soit
endommage.
Si vous ne pouvezpas trouverd'emp/acement adequat pour
installer /'appareil, consu/tez votre concessionnaire
automobile
ou votre detail/antSony /e plus proche.
Precauciones
• Evite utilizar de forma continuada el sistema de altavoces
con una potencia que sobrepase su capacidad de potencia
maxima.
• Mantenga alejados del sistema de altavoces las cintas
grabadas, relojes 0 tarjetas de credito con codificaci6n
magnetica para evitar daiios que posiblemente causarian los
imanes de los altavoces.
Precauci6n
Si utiliza los altavoces con un amplificadoro un e/evadorde
potencia con e/ sistema
BTL (sin transformadorbalanceado),
asegurese de conectarlos cables del sistema de altavoces
directamente con los cables
de altavoces del amplificador.
Si Ia conexi6n se realiza a traves de cables de altavocesya
existentes, con un cablee
comun para elcanal derecho y e/
izquierdo,
es posible que nose escuche ningun sonidoy que el
amplificador
se dane.
Sino encuentra una ubicaci6n de montaje apropiada
consu/te a/ vendedorde
su autom6vil o a/ distribuidor Sony
mas cercano.

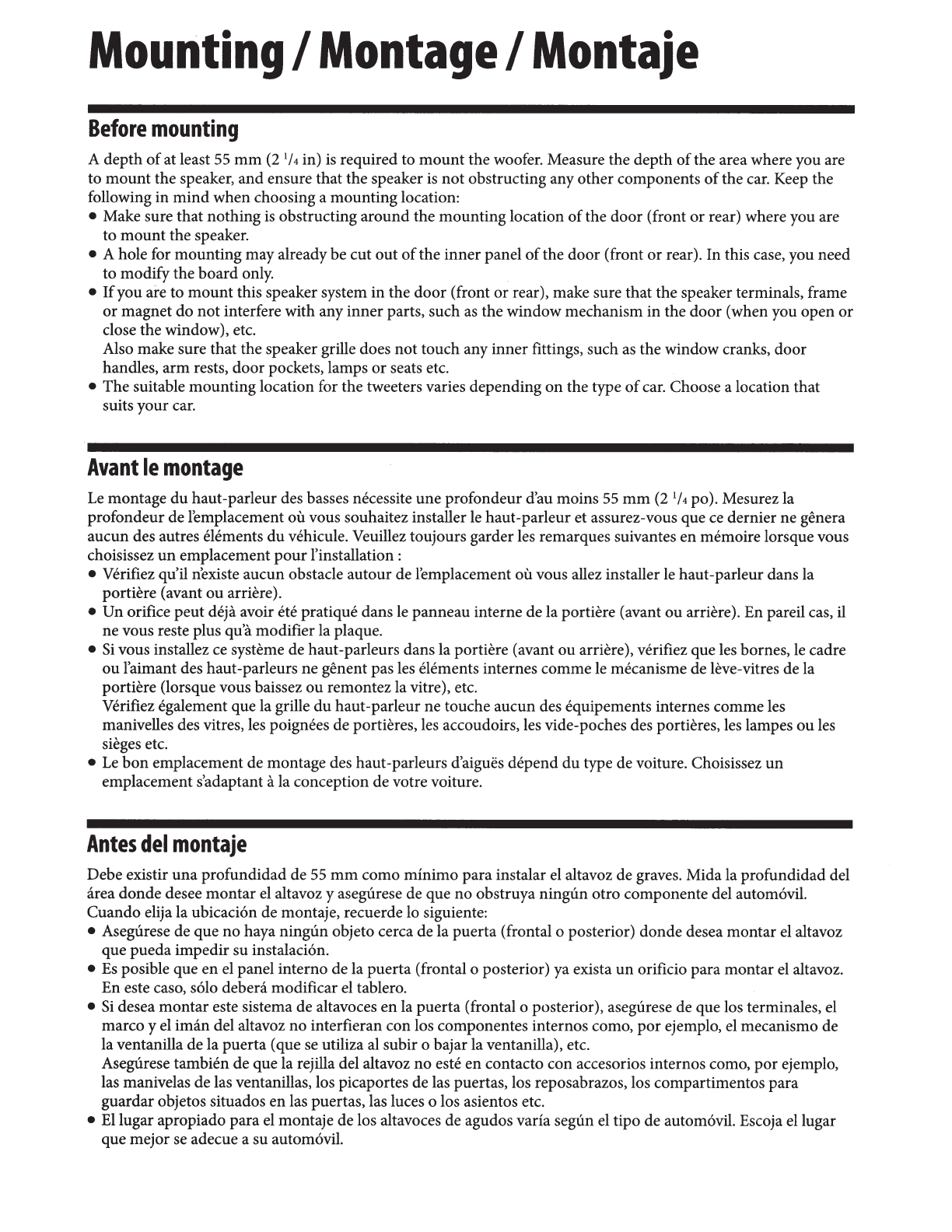

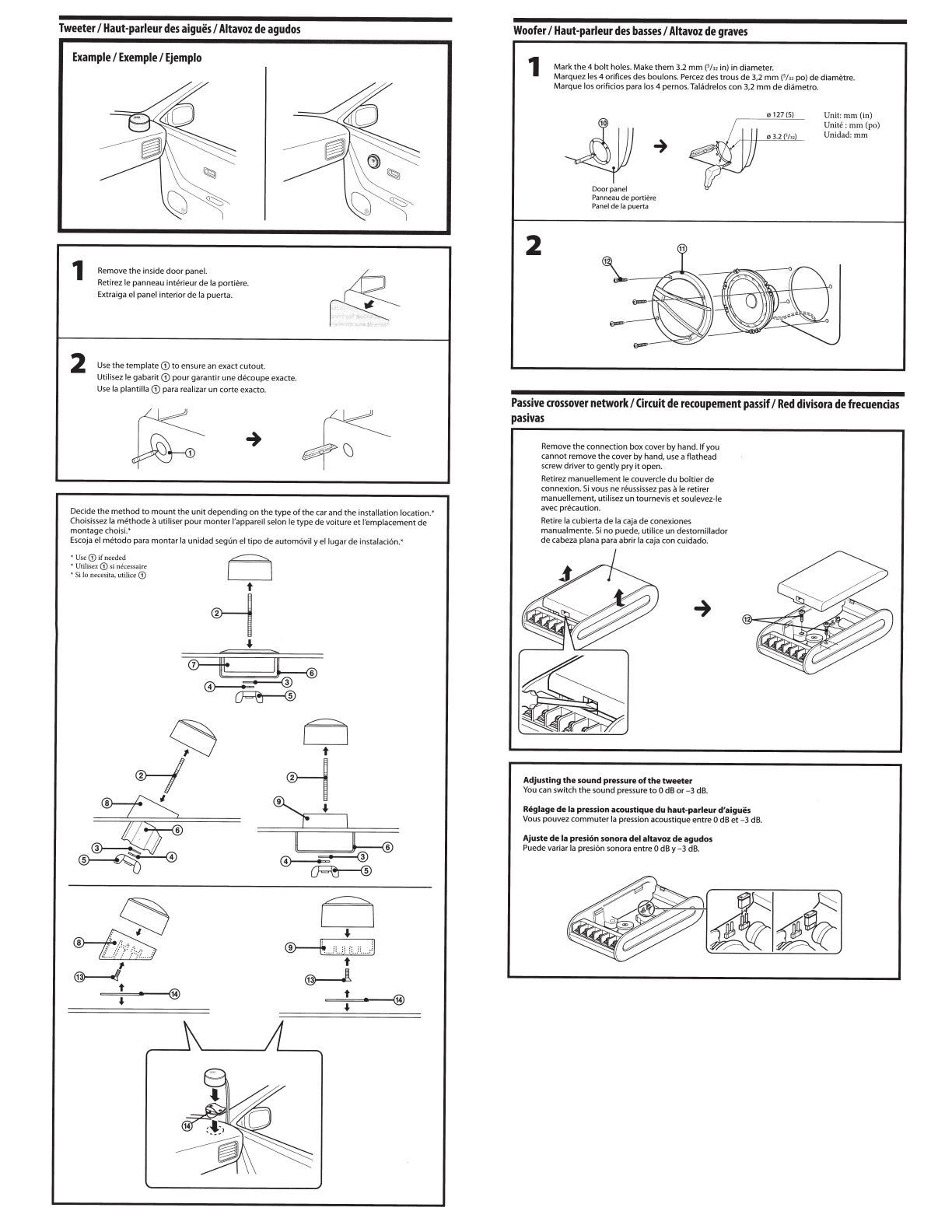

Mounting I Montage I Montaje
Before mounting
A depth of at least 55 mm (2 1 /4 in) is required to mount the woofer. Measure the depth of the area where you are
to
mount the speaker, and ensure that the speaker is not obstructing any other components of the car. Keep the
following in
mind when choosing a mountinglocation:
• Make sure that nothing
is obstructing around the mounting location of the door (front or rear) where you are
to
mount the speaker.
• A hole for mounting may already be cut out
of the inner panel of the door (front or rear). In this case, you need
to modifythe
board only.
•
If you are to mount this speaker system in the door (front or rear), make sure that the speaker terminals, frame
or magnet do not interfere with any inner parts, such as the window mechanism in the door (when you open or
close the window), etc.
Also make sure that the speaker grille does
not touch any inner fittings, such as the window cranks, door
handles,
arm rests, door pockets, lamps or seats etc.
• The suitable mounting location for the tweeters varies depending
on the type of car. Choose a location that
suits your car.
Avant le montage
Le montage du haut-parleur des basses necessite une profondeur d'au moins 55 mm (2 1 /4 po). Mesurez la
profondeur de !'emplacement
oi:t vous souhaitez installer le haut-parleur et assurez-vous que ce dernier ne genera
aucun des autres elements
du vehicule. Veuillez toujours garder les remarques suivantes en memoire lorsque vous
choisissez
un emplacement pour !'installation :
• Verifiez qu'il n'existe aucun obstacle autour de !emplacement
oi:t vous allez installer le haut-parleur dans la
portiere (avant
ou arriere).
•
Un orifice peut deja avoir ete pratique dans le panneau interne de la portiere (avant ou arriere). En pareil cas, il
ne vous reste plus qu'a modifier la plaque.
•
Si vous installez ce systeme de haut-parleurs dans la portiere (avant ou arriere), verifiez que les bornes, le cadre
ou l'aimant des haut-parleurs ne genent pas les elements internes comme le mecanisme de leve-vitres de Ia
portiere (lorsque vous baissez ou remontez Ia vitre), etc.
Verifiez egalement que
Ia grille du haut-parleur ne touche aucun des equipements internes comme les
manivelles des vitres, les poignees de portieres, les accoudoirs, les vide-poches des portieres, les lampes
ou les
sieges etc.
•
Lebon emplacement de montage des haut-parleurs d'aigues depend du type de voiture. Choisissez un
emplacement s'adaptant a Ia conception de votre voiture.
Antes del montaje
Debe existir una profundidad de 55 mm como minimo para instalar el altavoz de graves. Mida Ia profundidad del
area donde desee
montar el altavoz y asegurese de que no obstruya ningun otro componente del automovil.
Cuando elija
Ia ubicaci6n de montaje, recuerde lo siguiente:
• Asegurese de que
no haya ningun objeto cerca de Ia puerta (frontal o posterior) donde desea montar el altavoz
que pueda impedir su instalaci6n.
•
Es posible que en el panel internode Ia puerta (frontal o posterior) ya exista un orificio para montar el altavoz.
En este caso, solo debera modificar el tablero.
•
Si desea montar este sistema de altavoces en Ia puerta (frontal o posterior), asegurese de que los terminales, el
marco y el iman del altavoz
no interfieran con los componentes internos como, por ejemplo, el mecanismo de
Ia ventanilla de Ia puerta (que se utiliza al subir o bajar Ia ventanilla), etc.
Asegt1rese tambien de que
Ia rejilla del altavoz no este en contacto con accesorios internos como, por ejemplo,
las manivelas de las ventanillas, los picaportes de las puertas, los reposabrazos, los compartimentos para
guardar objetos situados
en las puertas, las luces o los asientos etc.
•
Ellugar apropiado para el montaje de los altavoces de agudos varia segun el tipo de automovil. Escoja ellugar
que mejor se adecue a su autom6vil.

Parts
list
I
Liste
des
pieces
I
Lista
de
las
piezas
@)
@)
...
--
....
,'
'
. .
:.,
_____
)
,'
....
:,_
)
T
X2
X2
M4x
10
x2
®
M4x50
x2
®
~
X2
®
X2
@
X2
® 0
X2
®
~
X2
®
X2
®
X2
@
'
04X30
x12

Dimensions/Dimensions/Dimensiones
Tweeter
Haut-parleur des aigues
Altavoz de agudos
0
Reference Point
Point de reference
Punto de referenda
47 (1
7/s)
37 (1
1
h)
"'
~
..-
N
('()
"'
>
..-
00
('()
0 38 (1
1
h)
0
Reference Plane
Plan de reference
Plano de referenda
0 39 (1
9
!16)
1~1
51 (2 1/s)
"'
~
..-
N
('()
"'
~
..-
Ll")
('()
* Depending on the attachment location, the dimension value may differ.
* Selon /'emplacement choisi pour fixer l'appareil, Ia dimension peut varier.
* En funci6n de/Iugaren e/ que lo monte, las dimensiones puede variar.
http://www.sony. net/
