Sony XS-K1730 User manual

Voorzorgsmaatregelen
•Pas op dat u het luidsprekersysteem niet continu
belast met een vermogen dat groter is dan het
opgegeven vermogen.
•Houd bespeelde banden, horloges en persoonlijke
credit cards met magneetcodes op afstand van het
luidsprekersysteem om mogelijke beschadiging
door de luidsprekermagneten te voorkomen.
Als u geen geschikte inbouwplaats vindt,
raadpleeg dan uw autodealer of de
dichtstbijzijnde Sony dealer voordat u de
luidsprekers gaat installeren.
Precauções
•Não accione continuamente o sistema de
altifalantes com uma potência superior à
capacidade de admissão do aparelho.
•Mantenha as cassetes gravadas, os relógios e os
cartões de crédito pessoais que utilizem
codificação magnética fora do alcance do sistema
de altifalantes para evitar a sua possível
danificação provocada pelos ímans dos
altifalantes.
Se não conseguir encontrar um local de
instalação apropriado, consulte o concessionário
da marca do seu automóvel ou o agente Sony
mais próximo.
Precauzioni
•Accertarsi di non azionare il sistema diffusori in
modo continuato ad una potenza superiore alla
capacità nominale.
•I nastri registrati, gli orologi e le carte di credito
con codice magnetico devono essere tenuti
lontano dal sistema diffusori, per evitare che i
magneti dei diffusori possano danneggiarli.
Se non si riesce ad individuare una posizione
adatta per il montaggio, consultare il
concessionario auto o il proprìo rivenditore
Sony.
Środki ostrożności
•Nie przekraczać mocy głośników nieprzerwanie
przez dłuższy okres czasu.
•Aby uniknąć uszkodzenia przedmiotów takich jak
nagrane kasety zegarki osobiste karty
kredytowe o magnetycznych kodach należy
przechowywać je z daleka od głośników o
wbudowanych magnesach.
W przypadku trudności w znalezieniu
odpowiedniego miejsca na umieszczenie
głośników proponujemy skonsultowanie się z
punktem sprzedaży pojazdu lub najbliższym
punktem obsługi Sony.
Προφυλάξεις
• Mη χρησιµοποιείτε συνεχώς το σύστηµα
ηχείων σε µεγαλύτερη ισχύ απ την
επιτρεπµενη.
• Φυλάσσετε τις ηχογραφηµένες κασέτες, τα
ρολγια, και τις προσωπικές πιστωτικές
κάρτες µε µαγνητικ κωδικοποίηση µακριά
απ το σύστηµα των ηχείων για να τα
προστατέψετε απ ζηµιά που µπορεί να
προκαλέσουν οι µαγν τες των ηχείων.
Εάν δεν µπορείτε να βρείτε µία κατάλληλη
θέση τοποθέτησης, επικοινων στε µε τον
αντιπρσωπο του αυτοκιν του σας το
πλησιέστερο κατάστηµα της Sony πριν την
τοποθέτηση.
Меры
предосторожности
•Избегайте длительного превышения
допустимой мощности звукового сигнала,
подаваемого на акустические системы.
•Не держите вблизи от акустически систем
магнитные ленты с записью, часы или
кредитные карточки с магнитным кодом во
избежание и повреждения под воздействием
магнитов, имеющи ся в громкоговорителя .
Если Вы не можете самостоятельно найти
под одящего места для установки
акустически систем, обратитесь за советом
в ближайшую автомобильную мастерскую
или к ближайшему дилеру фирмы Sony.
Instructions
Mode d’emploi
Instrucciones
Bedienungsanleitung
Instruktioner
Gebruiksaanwijzing
Instruções
Istruzioni per I’uso
Instrukcje obsługi
Οδηγίες Λειτουργίας
Инструкции

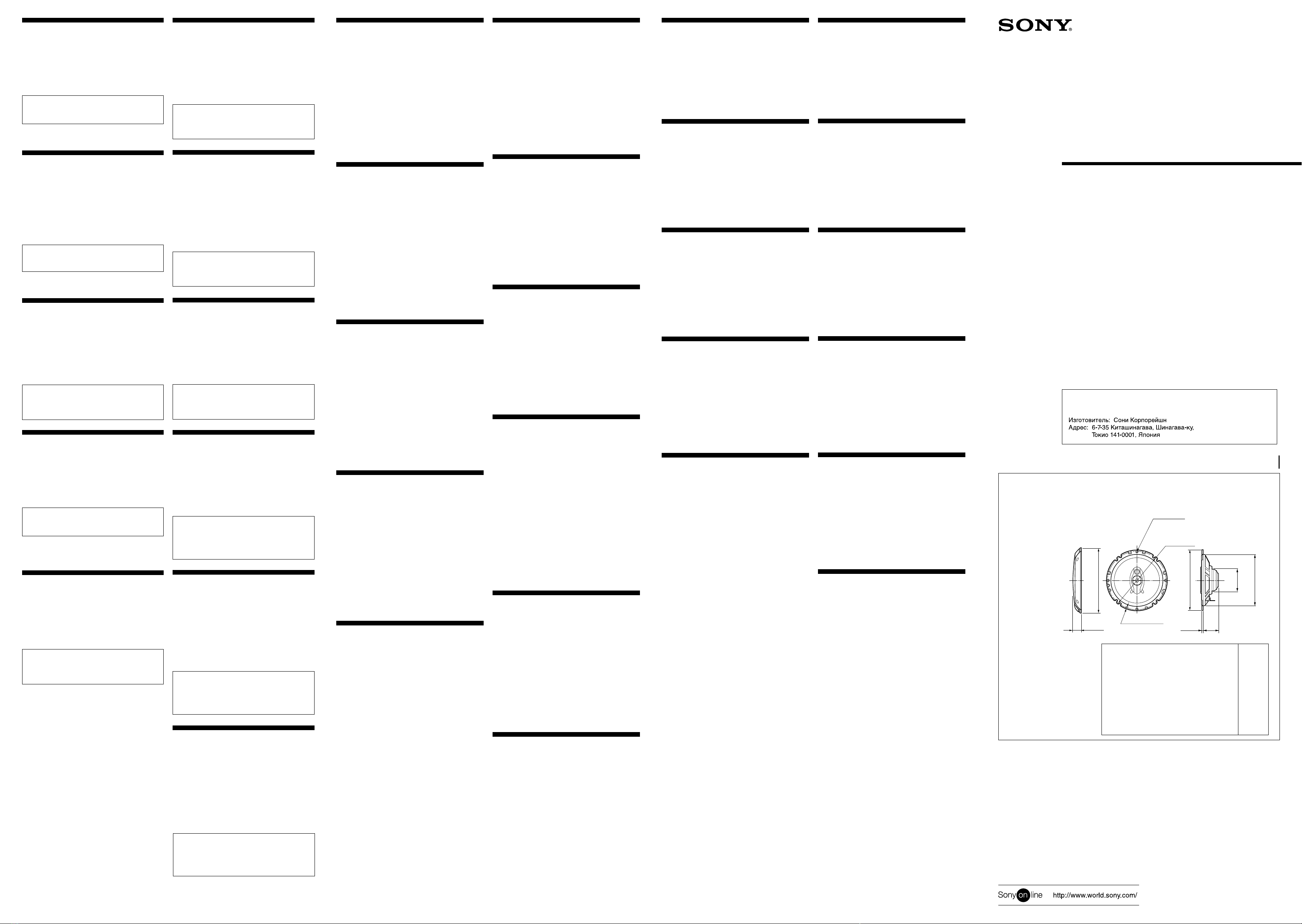

Dimensions
Dimensions
Dimensiones
Abmessungen
Mått
Afmetingen
Dimensões
Dimensioni
Wymiary
∆ιαστάσεις
Габариты
16.5cm Coaxial
3-way Speaker
3-229-367-11 (1)
Unit: mm
Unité: mm
Unidad: mm
Einheit: mm
Enhet: mm
Eenheid: mm
Unidade: mm
Unità: mm
Jednostka: mm
Μονάδα: mm
Единица измерения: мм
22.3
ø180
ø165
ø 157
ø60
ø 139
7.7
7 – 5 ×6.6
3 – ø 5
Specificaties
Luidspreker Coaxiaal 3-weg:
Lage tonen: 16,5 cm, Konus aus
Polypropylen-type
Mid-Range 2,5 cm, PEI,
balanskoepeltype
Tweeter 1 cm, PEI, piëzotype
Maximaal ingangsvermogen
200 W
Nominaal uitgangsvermogen
40 W
Impedantie 4 ohm
Gevoeligheid 89 dB/W/m
Frekwentiebereik 40 – 25.000 Hz
Gewicht ca. 380 g per luidspreker
Ontwerp en specificaties kunnen zonder voorafgaande
mededeling gewijzigd worden.
Especificações
Altifalante Coaxial 3-vias
Woofer: 16,5 cm, do tipo cone
de polipropileno
Gama média 2,5 cm, PEI, tipo
cúpula balanceada
Tweeter 1 cm, PEI, tipo piezo
Potência máxima de entrada
200 W
Potência nominal 40 W
Impedância 4 ohms
Sensibilidade 89 dB/W/m
Resposta em frequência 40 – 25.000 Hz
Peso Aprox. 380 g por altifalante
Design e especificações sujeitos a alterações sem aviso
prévio.
Caratteristiche tecniche
Diffusore 3 vie coassiali
Woofer da 16,5 cm,
polypropyleen conus type
Gamma media 2,5 cm, PEI, tipo
a pilotaggio bilanciato
Tweeter 1 cm, PEI, tipo piezo
Potenza in ingresso massima
200 W
Potenza nominale 40 W
Impedenza 4 ohm
Sensibilità 89 dB/W/m
Risposta in frequenza 40 – 25.000 Hz
Peso Circa 380 g per diffusore
Il design e le caratteristiche tecniche sono soggetti a
modifiche senza preavviso.
Dane Techniczne
Głośnik Współosiowy 3-drożny:
Niskotonowy 16 5 cm typ
stożkowy polipropylenowy
Średniozakresowy 2 5 cm
przewody izolowane lakierem
PEI (poliestroimidowym) typ
kopułkowy
Wysokotonowy (tweeter) 1 cm
przewody izolowane lakierem
PEI (poliestroimidowym) typ
piezoelektryczny
Maksymalne zasilanie na wejściu
200 W
Znamionowa moc wejściowa
40 W
Impedancja 4 ohmy
Czułość 89 dB/W/m
Odpowiedź częstotliwościowa
40 – 25.000 Hz
Masa około 380 g/głośnik
Wygląd zewnętrzny oraz dane techniczne mogą ulec
zmianie bez uprzedniego zawiadomienia.
Τεχνικά χαρακτηριστικά
Ηχείο Οµοαξονικ 3-δρµων:
Γούφερ 16,5 cm, τύπος
κώνου πολυπροπυλενίου
Midrange 2,5 cm, PEI, τύπου
ισοσταθµισµένου θλου
Tweeter 1 cm, PEI, τύπου
Piezo
Μέγιστη ισχύς εισδου200 watt
Ονοµαστικ ισχύς εισδου
40 watt
Αντίσταση 4 ohm
Ευαισθησία 89 dB/W/m
Απκριση συχντητας 40 – 25.000 Hz
Βάρος Περίπου 380 g ανά ηχείο
O σχεδιασµς και τα τεχνικά χαρακτηριστικά µπορεί να
αλλάξουν χωρίς προειδοποίηση.
Технические
характеристики
Громкоговорители Коaкcиaльнaя 3-кaнaльнaя
Низкочастотный: 16,5 см,
полипропиленовый,
конического типа
Cpeднeчacтотный: 2,5 cм,
PEI, cиммeтpичного
кyпольного типa
BЧ: 1 cм, PEI, пьeзотипa
Максимальная мощность
в одного сигнала 200 W
Номинальная мощность
в одного сигнала 40 W
Сопротивление 4 Ом.
Чувствительность 89 дБ/Вт/м
Диапазон воспроизводимы
частот 40 – 25.000 Гц.
Масса одной акустической
системы около 380 грамм
Конструкция и технические характеристики могут быть
изменены без оповещения.
Precautions
•Do not continuously drive the speaker system
over the power handling capacity.
•Keep recorded tapes, watches, and personal
credit cards using magnetic coding away from the
speaker system to protect them from damage
caused by the magnets in the speakers.
If you cannot find an appropriate mounting
location, consult your car dealer or your nearest
Sony dealer before mounting.
Précautions
•Eviter de soumettre en continu le système de
haut-parleurs à une puissance supérieure à la
puissance admissible.
•Garder les bandes enregistrées, les montres et les
cartes de crédit utilisant un code magnétique à
l’écart du système de haut-parleurs pour éviter
tout dommage causé par les aimants des haut-
parleurs.
Si l’on ne peut trouver un emplacement adéquat
pour l’installation, prière de consulter le
concessionnaire Sony le plus procho.
Precauciones
•Tenga cuidado de no activar el sistema de
altavoces de forma continua con una potencia que
sobrepase la potencia admisible.
•Mantenga alejados del sistema de altavoces las
cintas grabadas, relojes o tarjetas de crédito con
codificación magnética para evitar daños que
posiblemente causaría el imán de los altavoces.
Si no puede encontrar un emplazamiento
apropiado para el montaje, consulte al
distribuidor de su automóvil o al proveedor de
Sony más próximo.
Sicherheitsmaßnahmen
•Steuern Sie die Lautsprecher nicht über längere
Zeit mit zu hoher Leistung an.
•Halten Sie bespielte Tonbänder, Uhren und
Kreditkarten mit Magnetcodierung von den
Lautsprechern fern, um eine Beschädigung durch
die Lautsprechermagnete zu vermeiden.
Wenn Sie keine geeignete Einbaustelle finden,
wenden Sie sich vor der Montage an Ihren Kfz-
Händler oder an den nächsten Sony-Händler.
Säkerhetsföreskrifter
•Försök att inte enbart köra högtalarsystemet via
strömhanteringen.
•Kom ihåg att inspelade kassettband, klockor och
kreditkort med magnetremsa kan skadas av
magneterna i högtalarna och du bör därför inte
lägga dem i närheten av högtalarna.
Om du inte hittar något bra ställe att montera
högtalaren på, bör du kontakta en
bilåterförsäljare eller närmaste Sony-
återförsäljare innan du monterar den.
Specifications
Speaker Coaxial 3-way:
Woofer 16.5 cm, polypropylene
cone type
Mid-Range 2.5 cm, PEI, balance
dome type
Tweeter 1 cm,
PEI, Piezo type
Maximum input power 200 W
Rated input power 40 W
Impedance 4 ohms
Sensitivity 89 dB/W/m
Frequency response 40 – 25,000 Hz
Mass Approx. 380 g per speaker
Design and specifications are subject to change without
notice.
Spécifications
Haut-parleur Coaxial 3 voies:
Woofer de 16,5 cm,
de type conique en
polypropylène
Gamme moyenne 2,5 cm, PEI,
type “balance dome”
Haut-parleur d’aigus (tweeter)
1 cm, PEI, type Piezo
Puissance d’entrée maximale
200 W
Puissance admissible 40 W
Impédance 4 ohms
Sensibilité 89 dB/W/m
Réponse en fréquence 40 à 25.000 Hz
Poids Env. 380 g par haut-parleur
La conception et les spécifications sont modifiables sans
préavis.
Especificaciones
Altavoz Coaxial de 3 vías
Graves: 16,5 cm, tipo cono de
polipropileno
Gama media 2,5 cm, PEI, tipo
cúpula balanceado
Altavoz de agudos 1 cm, PEI,
tipo “Piezo”
Potencia máxima de entrada
200 W
Potencia nominal 40 W
Impedancia 4 ohmios
Sensibilidad 89 dB/W/m
Respuesta en frecuencia 40 – 25.000 Hz
Peso Aprox. 380 g por altavoz
Diseño y especificaciones sujetos a cambio sin previo
aviso.
Technische Daten
Lautsprecher Koaxial, 3 Wege
Tieftöner: 16,5 cm, Konus aus
Polypropylen
Lautsprecher für mittleres
Klangspektrum: 2,5 cm, PEI,
Kalotte, symmetrisch
Hochtonlautsprecher: 1 cm, PEI,
Piezo
Max. Belastbarkeit 200 W
Nennbelastbarkeit 40 W
Impedanz 4 Ohm
Kennschalldruckpegel 89 dB/W/m
Frequenzgang 40 – 25.000 Hz
Gewicht ca. 380 g pro Lautsprecher
Änderungen, die dem technischen Fortschritt dienen,
bleiben vorbehalten.
Tekniska data
Högtalare Koaxial 3-vägs
Woofer 16,5 cm , konisk
polypropylen typ
Mellanregister 2,5 cm, PEI,
balanserad kupoltyp
Diskanthögtalare (tweeter) 1
cm, PEI, Piezo-typ
Maximal ineffekt 200 W
Beräknad ineffekt 40 W
Impedans 4 ohm
Känslighet 89 dB/W/m
Frekvensområde 40 – 25.000 Hz
Vikt Ca 380 g per högtalare
Rätt till ändringar förbehålles.
Sony Corporation 2001 Printed in China
XS-K1730
16,5 cм коaкcиaльный 3 полоcный гpомкоговоpитeль
Cдeлaно в Китae
41
Features
•Lightens the unit weight using with a samarium-
series magnet on the magnetic circuits. (reduces the
entire weight to 1/4 of that of the conventional
company products)
•Playbacks clear and high fidelity sounds using with
olefinic foamed products having a well-linearity to
the edge of woofers.
•Maximum allowable input power: 200 W
Fonctions
•Réduit le poids de l’appareil grâce à l’utilisation
d’un aimant de série samarium sur les circuits
magnétiques. (Au total, le poids est inférieur de 25
% aux produits traditionnels de la société)
•Lit des sons clairs et haute fidélité grâce à
l’utilisation de produits en mousse oléfinique
parfaitement adaptés aux haut-parleurs de graves
(woofers).
•Puissance maximale admissible en entrée: 200 W
Características
•Aligera el peso de la unidad utilizándose con un
imán serie samario en los circuitos magnéticos
(reduce el peso conjunto a 1/4 del de productos de
empresas convencionales).
•Reproduce sonidos nítidos y de alta fidelidad
utilizándose con productos de espuma de carbono
saturado con buena alineación hasta el borde de los
altavoces de graves.
•Potencia máxima de entrada admisible: 200 W
Merkmale und Funktionen
•Reduziert das Gewicht des Geräts mit einem
Magnet der Samarium-Serie an den magnetischen
Schaltkreisen. Dadurch wird das Gesamtgewicht
auf 1/4 des Gewichts der herkömmlichen Produkte
des Herstellers verringert.
•Wiedergabe von klaren HiFi-Klängen dank
olefinischer Schaumstoffprodukte, die
hervorragend am Rand von Tieftonlautsprechern
anliegen.
•Maximal zulässige Belastbarkeit: 200 W
Funktioner
•Minskar enhetens vikt genom att samarium-
magneter används för magnetkretsarna (minskar
totalvikten med 1/4 jämfört med konventionella
magneter)
•Spelar upp rent ljud med HiFi-kvalitet genom ett
olefinskum som skapar en lineär ljudåtergivning
inom wooferns frekvensomfång.
•högsta tillåtna ineffekt: 200 W
Kenmerken
•Beperkt het gewicht dankzij een samariummagneet
voor de magnetische circuits (beperkt het
totaalgewicht tot 1/4 van conventionele producten)
•Heldere en natuurgetrouwe weergave dankzij
olefineschuimproducten met uitstekende lineariteit
aan de wooferrand.
•Maximum belastbaarheid: 200 W
Funções
•Uma grande redução no peso através da utilização
de um ímane da série samário nos circuitos
magnéticos. (o peso total é cerca de 1/4 do peso dos
produtos convencionais da marca)
•Reproduz som nítidos e de alta fidelidade
utilizando produtos cobertos com espuma de
olefinas, com uma boa linearidade até às
extremidades dos woofers.
•Potência máxima de entrada admitida: 200 W
Caratteristiche
•Riduce il peso dell'apparecchio grazie all'uso di un
magnete serie samario sui circuiti magnetici. Riduce
il peso totale di 1/4 rispetto agli altri prodotti
convenzionali.
•Riproduce suoni chiari e ad alta fedeltà grazie
all'uso di prodotti olefinici espansi che si adattano
al bordo dei woofer.
•Massima tensione di ingresso disponibile: 200 W
Charakterystyka
•Urządzenie jest lżejsze dzięki zastosowaniu w
obwodzie magnetycznym magnesu samarowego
(całkowita waga jest o 1/4 mniejsza niż w
przypadku produktów konwencjonalnych)
•Urządzenie umożliwia odtwarzanie czystych
dźwięków o wysokiej jakości dzięki wykonaniu
krawędzi głośników niskotonowych z pianki
etylenowej posiadającej dobrą liniowość.
•Maksymalna dopuszczalna moc wejściowa: 200 W
Χαρακτηριστικά
• Μειώνει το βάρος της µονάδας µε τη χρ ση
µαγν τη σειράς samarium στα µαγνητικά
κυκλώµατα. (µειώνει το συνολικ βάρος στο 1/4
του βάρους των συµβατικών προϊντων της
εταιρίας)
• Καθαρ αναπαραγωγ και χος υψηλ ς
πισττητας µε χρ ση προϊντων ολεφινικού
αφρού τα οποία έχουν γραµµικτητα φρέατος
έως την άκρη των γούφερ.
• Μέγιστη επιτρεπµενη ισχύς εισδου: 200 W
Texничecкиe
оcобeнноcти
• Cнижeниe вeca ycтpойcтвa зa cчeт
иcпользовaния в мaгнитныx цeпяx мaгнитa нa
бaзe caмapия. (cнижaeт общий вec, доводя eго
до 1/4 вeca обычныx пpодyктов компaнии)
• Bоcпpоизвeдeниe чeткого и
выcококaчecтвeнного звyкa зa cчeт
иcпользовaния вcпeнeнныx пpодyктов
олeфинового pядa, линeйноcть cтpyктypы
котоpыx нe нapyшaeтcя вплоть до кpaeв
низкочacтотныx гpомкоговоpитeлeй.
• Maкcимaльно допycтимaя вxоднaя мощноcть:
200 W
Mounting depth (recommend)
Profondeur de montage (recommandée)
Profundidad de montaje (recomendada)
Einbautiefe (empfohlen)
Monteringsdjup (rekommenderat)
Inbouwdiepte (aanbevolen) 45
Profundidade de montagem (recomendada)
Profondità di montaggio (consigliata)
Głębokość montażu (zalecana
Βάθος τοποθέτησης (συνιστάται)
Глyбинa монтaжa (peкомeндyeмaя)

Parts list/Liste des pièces/Lista de las piezas/Teileliste/Lista över delar/Onderdelenlijst/Lista das peças/Lista delle parti/Lista elementów/Λίστα εξαρτηµάτων/Части для установки и соединений
1
Mounting example/Exemple de montage/Ejemplo de montaje/Montagebeispiel/Monteringsexempel/lnbouw-voorbeeden/Exemplo de montagem/Esempio di montaggio/Przykład montażu/Παράδειγµα τοποθέτησης/Пример крепления
Door panel
Panneau de porte
Panel de la puerta
Türverkleidung
Dörrpanel
ø 3.3 mm*
Mark the four bolt holes. Make them 3.3 mm*in diameter.
Marquer les quatre orifices des boulons. Percer des trous de 3,3 mm*de diamètre.
Marque los orificios para los cuatro pernos. Taládrelos con 3,3 mm*de diámetro.
Markieren Sie die vier Schraubenlöcher (3,3 mm*Durchmesser).
Markera de fyra skruvhålen. Skruvhålet ska vara 3,3 mm*i diameter.
Markeer de vier schroefgaten. Voorboren met een doorsnede van 3,3 mm*.
Marque os quatro orifícios para os parafusos. Faça os orifícios com 3,3 mm*de diâmetro.
Contrassegnare i quattro fori dei bulloni. Trapanare fori di 3,3 mm*di diametro.
Naznaczyć, a następnie wywiercić cztery otwory na śruby o średnicy 3,3 mm*
Μαρκάρετε τις τέσσερις τρύπες των µπουλονιών και ανοίξτε οπές µε διάµετρο 3,3 *.
Разметить четыре отверстия для винтов. Просверлить отверстия диаметром по 3,3 мм*.
*When using 4= 5 mm
*Avec 4= 5 mm
*Si utiliza 4= 5 mm
*Bei Verwendung von 4= 5 mm
*När du använder 4= 5 mm
*Bij gebruik van 4= 5 mm
*Quando utilizar 4= 5 mm
*Se si utilizza 4= 5 mm
*Używając 4 = 5 mm
*"ταν χρησιµοποιείτε 4 = 5
*Иcпользyя 4 5 мм
3
4
*White cord — Left speaker
Grey cord — Right speaker
*Cordon blanc — Haut-parleur gauche
Cordon gris — Haut-parleur droit
*Cable blanco — Altavoz izquierdo
Cable gris — Altavoz derecho
*Weißes Kabel — Linker Lautsprecher
Graues Kabel — Rechter Lautsprecher
*Vit kabel — Vänster högtalare
Grå kabel — Höger högtalare
*Wit snoer — Linker luidspreker
Grijs snoer — Rechter luidspreker
*Cabo branco — Altifalante esquerdo
Cabo cinza — Altifalante direito
*Cavo bianco — Diffusore sinistro
Cavo grigio — Diffusore destro
*Szary kabel — prawy głośnik
Biały kabel — lewy głośnik
*Ασπρο καλώδιο — Αριστερ ηχείο
Γκρι καλώδιο — ∆εξί ηχείο
*Белый провод — левая акустическая система
Серый провод — правая акустическая система
Speaker
Haut-parleur
Altavoz
Lautsprecher
Högtalare
Luidspreker
Altifalante
Diffusore
Głośnik
Ηχείο
Акустическая система
Deurpaneel
Painel da porta
Pannello della portiera
Panel dżwiczek
Πάνελ π'ρτας
Панель двери
Before mounting
•A depth of at least 45 mm is required for mounting the woofer.
Keep the following in mind when choosing a mounting location.
•A hole may already be provided in the metal frame of the front
door.
•Nothing should interfere with the speaker inside the door.
•The speaker inside the door must not come into contact with the
window when it is open.
•Be careful that speakers are out of the way of the window cranks,
door handles, and arm rests.
If you cannot find an appropriate mounting location, check with
your car dealer or consult the nearest Sony dealer.
Avant le montage
•Une profondeur d’au moins 45 mm est nécessaire pour installer le
haut-parleur des basses. Veuillez toujours garder ce point en
mémoire lorsque vous choisissez un emplacement pour
l’installation.
•Un orifice peut déjà avoir été pratiqué dans le cadre métallique du
volet frontal.
•Dans la portière, rien ne doit gêner le haut-parleur.
•Lorsque la vitre est abaissée, elle ne doit pas toucher le haut-parleur
encastré dans la portière.
•Veillez à ce que les haut-parleurs ne soient pas dans le chemin des
lève-vitres, des poignées de portière et des accoudoirs.
Si l’on ne peut trouver un emplacement adéquat pour
l’installation, prière de consulter le concessionnaire du véhicule
ou le concessionnaire Sony le plus proche.
Antes del montaje
•Para montar el altavoz de graves se necesitará una profundidad
mínima de 45 mm. Cuando elija el lugar de montaje, tenga en
cuenta lo siguiente:
•Es posible que el marco metálico de la puerta delantera ya disponga
de un orificio.
•El altavoz en el interior de la puerta no deberá interferir con
nada.
•El altavoz en el interior de la puerta no deberá entrar en contacto
con el cristal de la ventanilla al abrir ésta.
•Procure que los altavoces no se encuentren cerca de las manivelas
de las ventanillas, de las de las puertas ni de los reposabrazos.
Si no logra encontrar el lugar de montaje adecuado, consulte al
proveedor de su automóvil o al proveedor Sony más cercano.
Vor der Installation
•Beachten Sie bei der Wahl des Einbauortes für den Tieftöner, daß
dieser eine Einbautiefe von mindestens 45 mm benötigt.
•Im Metallrahmen der Vordertür befindet sich unter Umständen
bereits eine Aussparung für den Lautsprecher.
•Beim Einbau der Lautsprecher in die Vordertüren muß darauf
geachtet werden, daß die Funktion der Teile im lnneren der Tür
(Fensterheber usw.) nicht durch den Lautsprecher
beeinträchtigt wird.
•Achten Sie auch darauf, daß die heruntergekurbelte Fensterscheibe
nicht an den Lautsprecher stößt.
•Achten Sie darauf, daß die Lautsprecher sich weit genug entfernt
von Fensterkurbel, Türöffner und Armstützen befinden, um nicht
zu stören.
Wenn Sie keinen geeigneten Einbauort finden, wenden Sie sich
bitte an lhren Autohändler oder an den nächsten Sony-Händler.
Innan montering
•Bashögtalaren (woofern) kräver ett djup på åtminstone 45 mm för
monteringen. Tänk på följande innan du börjar monteringen.
•Ett hål finns kanske redan borrat på metallramen på framdörrarna.
•Se till att inga dörrfunktioner stör högtalarna.
•Högtalaren inuti dörren får inte komma i kontakt med fönstret när
det öppnas.
•Var noga med att högtalarna inte sitter i vägen för fönstervevar,
dörrhandtag eller armstöd.
Om du inte kan hitta en passande monteringsyta bör du ta
kontakt med din bilhandlare eller anlita din närmaste Sony-
återförsäljare.
Alvorens tot installatie over te
gaan
•Voor het installeren van de lagetonen-luidspreker is een
inbouwdiepte van minimaal 45 mm vereist. Houd voor het
installeren tevens de volgende punten in gedachte.
•In het frame van het voorportier kan al een ronde opening zijn
voorzien.
•Zorg dat er niets in contact komt met de luidspreker.
•Let op dat de luidspreker niet op een plaats gemonteerd wordt
waar deze in contact komt met het raam, als dit geopend wordt.
•Zorg ervoor dat de luidsprekers zich niet te dicht bij raamslingers,
deurknoppen en armsteunen bevinden.
Als u geen geschikte inbouwplek kunt vinden, raadpleeg dan uw
autohandelaar of neem contact op met een Sony
onderhoudscentrum.
Antes da instalação
•É necessária uma profundidade mínima de 45 mm para a instalação
do altifalante de graves. Verifique os seguintes pontos antes de
decidir o local da instalação.
•A estrutura metálica da porta da frente pode vir já com os furos
feitos.
•Nada deverá interferir com o altifalante no interior da porta.
•O altifalante instalado dentro da porta não deverá ser tocado pela
janela, quando esta estiver aberta.
•Verifique se os altifalantes não interferem com os elevadores das
janelas, os fechos da porta e os encostos para os braços.
Se não encontrar um local adequado para a instalação, informe-se
junto do seu concessionário ou consulte o agente Sony mais
próximo.
Prima del montaggio
•È necessaria una profondità di almento 45 mm per montare il
woofer. Tenere presente quanto segue per scegliere la posizione di
montaggio.
•È possibile che sia già presente un foro nel telaio metallico della
portiera anteriore.
•Niente deve interferire con il diffusore all’interno della portiera.
•Il diffusore all’interno della portiera non deve venire a contatto con
il finestrino quando questo è aperto.
•Assicurarsi di posizionare i diffusori dove non possono interferire
con l'uso delle manovelle dei finestrini, delle maniglie delle portiere
e con i braccioli.
Se non si riesce a trovare una collocazione adeguata per il
montaggio, consultare l’autoconcessionario o il rivenditore Sony
più vicino.
Przed umocowaniem
•Głębokość wymagana na montaż głośnika typu woofer
(niskotonowy) musi wynosić przynajmniej 45 mm.
ybierając miejsce na montaż głośnika, należy pamiętać o
następującym.
•Metalowa rama drzwi może już być zaopatrzona w odpowiedni
otwór.
•Umocowanie głośnika po wewnętrznej stronie drzwi nie może
przeszkadzać
•Zamontowany w ten sposób głośnik nie może stykać się z
otwartym oknem.
•Uważać by zamontowany głośnik nie zawadzał przy operacjach
klamki otwierania okna, drzwi lub znajdował się zbyt blisko oparcia
dla ręki.
Jeżeli zlokalizowanie odpowiedniego miejsca na montaż głośnika
okaże się trudne, proszę skontaktować się z punktem kupna
samochodu lub sprzętu Sony.
Πριν την τοποθέτηση
• Χρειάζεται βάθος τουλάχιστον 45 mm για να τοποθετήσετε το
γούφερ. Εχετε υπψ σας τα παρακάτω ταν διαλέξετε µία
θέσ τοποθέτ σ ς.
• Πρέπει να έχετε ήδ ανοίξει µία τρύπα στο µεταλλικ πλαίσιο
τ ς εµπρς πρτας.
• Τίποτα δεν πρέπει να παρεµποδίζει το ηχείο στο εσωτερικ'
της π'ρτας.
• Το χείο στο εσωτερικ τ ς πρτας δεν πρέπει να έρχεται σε
επαφή µε το παράθυρο ταν είναι ανοιχτ.
• Προσέξτε τα χεία να είναι µακριά απ µοχλούς παραθύρων,
χερούλια πρτας, και χειρολαβές.
Εάν δεν µπορείτε να βρείτε µία κατάλλ λ θέσ
τοποθέτ σ ς, ελέγξτε µαζί µε τον αντιπρσωπο του
αυτοκινήτου ή επικοινωνήστε µε το πιο κοντιν κατάστ µα
τ ς Sony.
2*
Power amplifier, etc.
Amplificateur de puissance, etc.
Amplificador de potencia, etc.
Endverstärker, usw.
Effektförstärkare, osv.
Eindversterker, etc.
Amplificador de potência, etc.
Amplificatore di potenza, ecc.
Wzmacniacz zasilania
Τελικ'ς ενισχυτής, κτλ.
Усилитель мощности и т.п.
Black-striped cord
Cordon rayé noir
Cable con raya negra
Schwarzgestreifte Leitung
Svartrandig kabel
Zwart gestreept
Cabo de riscas pretas
Cavo rigato nero
Kabel czarno-biały
Μαύρο ριγέ καλώδιο
Провод с черной полосой
5
ø 140 mm
Mounting/Montage/Montaje/Montage/Montering/Inbouw/Montagem/Montaggio/Montaż/Τοποθέτηση/Крепления
Перед началом установки
•Для установки вуфера требуется глубина не менее 45 мм. Не
забудьте об этом при выборе места для установки вуфера.
•В металлическом каркасе передне двери уже может иметься
соответствующее отверстие.
•Внутри двери ничто не должно соприкасаться с
акустической системой.
•При открывании окна стекло не должно касаться
акустическо системы внутри двери.
•Следите за тем, чтобы акустическая система не входила в
контакт с ручками стеклоподъемника, дверными ручками и
подлокотниками.
Если Вы не можете подыскать подходящее место для
установки акустическо системы, обратитесь к Вашему
автомобильному дилеру или к ближа шему дилеру Sony.
c
23
1
14
×8
23
×8
M4 ×30
5
×2
2 m ×2
