Sony IFT-R20 User manual

SONY 3-058-570-11(1)
AV Cordless IR
Receiver
® ®
Operating Instructions
Mode d'emploi
©
IL !L
LASERLINK SUp£R
LASERLINK
IFT-R20
Sony Corporation ©1999 Printed in Taiwan, R.O.C.
For the customers in the U.S.A.
Owner's Record
The model number and the serial number are
located at the rear. Record these numbers in the
spaces provided below. Refer to them whenever
you call upon your Sony dealer regarding this
product.
Model No. IFT-R20
Serial No.
WARNING
This equipment has been tested and found to
comply with the limits for aClass Bdigital
device, pursuant to Part 15 of the FCC Rules.
These limits are designed to provide reasonable
protection against harmful interference in a
residential installation. This equipment
generates, uses, and can radiate radio frequency
energy and, if not installed and used in
accordance with the instructions, may cause
harmful interference to radio communications.
However, there is no guarantee that interference
will not occur in a particular installation. If this
equipment does cause harmful interference to
radio or television reception, which can be
determined by turning the equipment off and
on, the user is encouraged to try to correct the
interference by one or more of the following
measures:
—Reorient or relocate the receiving antenna.
—Increase the separation between the equipment
and receiver.
—Connect the equipment into an outlet on a
circuit different from that to which the receiver
is connected.
—Consult the dealer or an experienced radio/TV
technician for help.
This device complies with Part 15 of the FCC
Rules. Operations is subject to the following two
conditions :(1) This device may not cause
harmful interference, and (2) this device must
accept any interference received, including
interference that may cause undesired operation.
You are cautioned that any changes or
modifications not expressly approved in this
manual could void your authority to operate this
equipment.
IR sensor
Capteur infrarouge
Signal flow
Sens du signal
Coverage of the infrared rays
Zone de couverture des rayons infrarouges
*approx. 26 ft (8m)
*Env. 26 pi (8m)
** approx. 23 ft (7m)
** Env. 23 pi (7m)
'approx. 9-19ft(3~6m)
'Env. 9-19 pi (3-6m)
'* approx. 9-13ft(3~4m)
'Env. 9-13 pi (3-4m)
Camcorder
Camescope
Signal flow
Sens du signal
*With Sony 's camcorder having Jfa, S.LASER
LINK mark
*avec les camescopes Sony portant la marque
S.LASER LINK
** With Sony's camcorder having ff. LASER
—LINK mark
Sony^mline http://www.world.SOnv com/ ** avec les carr>escopes Sony portant la marque
'g. LASER LINK

English

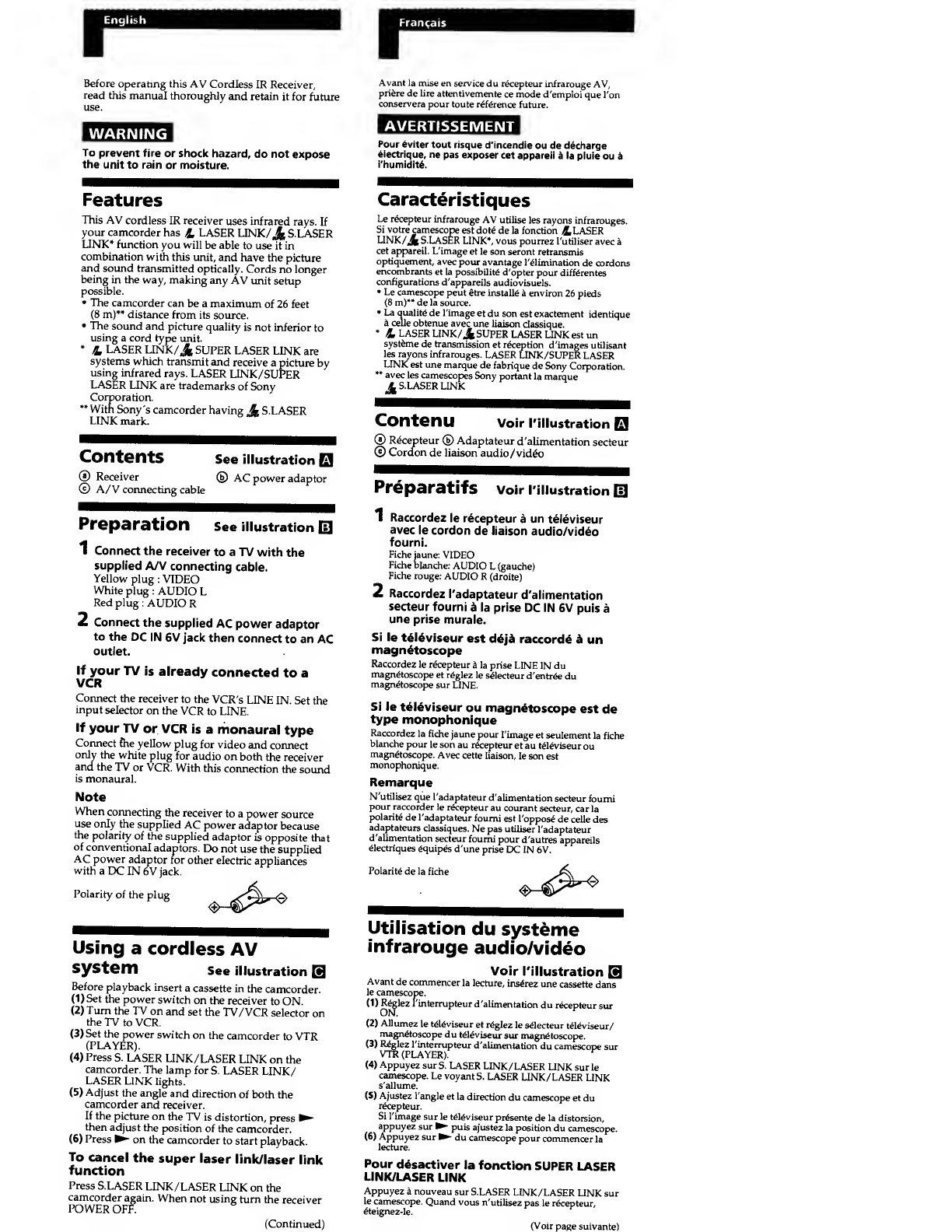

Before operating this AV Cordless IR Receiver,
read this manual thoroughly and retain it for future
use.
WARNING
To prevent fire or shock hazard, do not expose
the unit to rain or moisture.
Francais
I
Avant la mise en service du recepteur infrarouge AV,
priere de lire attentivemente ce mode d'emploi que Ton
conservera pour toute reference future.
AVERTISSEMENT
Pour eviter tout risque d'incendie ou de decharge
electrique, ne pas exposer cet appareil ala pluie ou a
I'humidite.
Features
This AV cordless IR receiver uses infrared rays. If
your camcorder has 4, LASER LINK/ S.LASER
LINK* function you will be able to use it in
combination with this unit, and have the picture
and sound transmitted optically. Cords no longer
being in the way, making any AV unit setup
possible.
•The camcorder can be amaximum of 26 feet
(8 m)** distance from its source.
•The sound and picture quality is not inferior to
using acord type unit.
•£LASER LINK/Jfc SUPER LASER LINK are
systems which transmit and receive apicture by
using infrared rays. LASER LINK/SUPER
LASER LINK are trademarks of Sony
Corporation.
** With Sony's camcorder having Jfe S.LASER
LINK mark.
Contents See illustration 0
©Receiver ®AC power adaptor
©A/V connecting cable
Preparation See illustration 10
1Connect the receiver to aTV with the
supplied A/V connecting cable.
Yellow plug :VIDEO
White plug :AUDIO L
Red plug :AUDIO R
2Connect the supplied AC power adaptor
to the DC IN 6V jack then connect to an AC
outlet.
If your TV is already connected to a
VCR
Connect the receiver to the VCR's LINE IN. Set the
input selector on the VCR to LINE.
If your TV or VCR is amonaural type
Connect the yellow plug for video and connect
only the white plug for audio on both the receiver
and the TV or VCR. With this connection the sound
is monaural.
Note
When connecting the receiver to apower source
use only the supplied AC power adaptor because
the polarity of the supplied adaptor is opposite that
of conventional adaptors. Do not use the supplied
AC power adaptor for other electric appliances
with aDC IN 6V jack.
Polarity of the plug
Using acordless AV
System See illustration H
Before playback insert acassette in the camcorder.
(1) Set the power switch on the receiver to ON.
(2) Turn the TV on and set the TV/VCR selector on
the TV to VCR.
(3) Set the power switch on the camcorder to VTR
(PLAYER).
(4) Press S. LASER LINK/LASER LINK on the
camcorder. The lamp for S. LASER LINK/
LASER LINK lights.
(5) Adjust the angle and direction of both the
camcorder and receiver.
If the picture on the TV is distortion, press
then adjust the position of the camcorder.
(6) Press on the camcorder to start playback.
To cancel the super laser link/laser link
function
Press S.LASER LINK/LASER LINK on the
camcorder again. When not using turn the receiver
POWER OFF.
(Continued)
Caracteristiques
Le recepteur infrarouge AV utilise les rayons infrarouges.
Si votre camescope est dote de la fonction IL LASER
LINK/Jfc S.LASER LINK*, vous pourrez 1'utiliser avec a
cet appareil. L'image et le son seront retransmis
optiquement, avec pour avantage l'&imination de cordons
encombrants et la possibility d'opter pour difterentes
configurations d'appareils audiovisuels.
•Le camescope peut etre installe aenviron 26 pieds
(8 m)** de la source.
•La qualite de l'image et du son est exactement identique
acelle obtenue avec une liaison classique.
•0. LASER LINK/J. SUPER LASER LINK est un
systeme de transmission et reception d'images utilisant
les rayons infrarouges. LASER LINK/SUPER LASER
LINK est une marque de fabrique de Sony Corporation.
** avec les camescopes Sony portant la marque
J, S.LASER LINK
ContenU Voir Illustration 0
®Recepteur ®Adaptateur d'alimentation secteur
©Cordon de liaison audio/video
Preparatifsvoir i-iiiustration m
1Raccordez le recepteur aun televiseur
avec le cordon de liaison audio/video
fourni.
Fiche jaune: VIDEO
Fiche blanche: AUDIO L(gauche)
Fiche rouge: AUDIO R(droite)
2Raccordez I'adaptateur d'alimentation
secteur fourni ala prise DC IN 6V puis a
une prise murale.
Si le televiseur est deja raccorde aun
magnetoscope
Raccordez le recepteur ala prise LINE IN du
magnetoscope et reglez le selecteur d'entree du
magnetoscope sur LINE.
Si le televiseur ou magnetoscope est de
type monophonique
Raccordez la fiche jaune pour l'image et seulement la fiche
blanche pour le son au recepteur et au televiseur ou
magnetoscope. Avec cette liaison, le son est
monophonique.
Remarque
N'utilisez que I'adaptateur d'alimentation secteur fourni
pour raccorder le recepteur au courant secteur, car la
polarite de I'adaptateur fourni est l'oppos£ de celle des
adaptateurs classiques. Ne pas utiliser I'adaptateur
d'alimentation secteur fourni pour d'autres appareils
electriques equipes d'une prise DC IN 6V.
Polarite de la fiche
Utilisation du systeme
infrarouge audio/video
Voir Illustration @
Avant de commencer la lecture, inserez une cassette dans
le camescope.
(1) Reglez l'interrupteur d'alimentation du recepteur sur
ON.
(2) Allumez le televiseur et reglez le selecteur televiseur/
magnetoscope du televiseur sur magnetoscope.
(3) Reglez l'interrupteur d'alimentation du camescope sur
VTR (PLAYER). r
(4) Appuyez sur S. LASER LINK/LASER LINK sur le
camescope. Le voyant S. LASER LINK/LASER LINK
s'allume.
(5) Ajustez Tangle et la direction du camescope et du
recepteur.
Si l'image sur le televiseur presente de la distorsion,
appuyez sur puis ajustez la position du camescope.
(6) Appuyez sur du camescope pour commencer la
lecture.
Pour desactiver la fonction SUPER LASER
LINK/LASER LINK
Appuyez anouveau sur S.LASER LINK/LASER LINK sur
le camescope. Quand vous n'utilisez pas le recepteur,
eteignez-le.
(Voir page suivante)

English
Notes
•Do not block the space between the receivers IR
sensor and the camcorder's transmitter. If you do
the picture and sound will not function.
•The infrared rays will not penetrate walls or
opaque glass, the infrared receiver must be used
within the "in sight" area of the camcorder.
•Do not position the camcorder and receiver too
close. Noise and beats will appear as aresult.
•Do not use this unit in combination with cordless
headphones or another unit of the same type.
Signal cancellation will result.
•The brightness of the camcorder's infrared ray
emitter is not necessarily stabilized. This is not a
malfunction and does not affect the infrared
coverage distance.
•Be sure that no strong light sources such as direct
sunlight, inverter light, or powerful remote
signals block the path of the IR sensor on the
receiver. If it does the picture and sound will not
function, or distortion may result.
•Do not use in areas of strong electrical currents
or radio waves. If you do clear playback is not
possible.
•Do not use near aAM radio or tuner. If you do
radio or tuner interference will result.
•During use the unit will heat up, this is normal.
Troubleshooting
If you run into any problem using the unit, first
check the power supply source. Then use the
following table for troubleshooting. Should the
difficulty persist disconnect the power source and
contact your Sony dealer or local authorized Sony
service facility.
Trouble Cause and/or remedy
No picture and no sound at all
•The AC power adaptor is not
connected to an AC outlet.
Connect the AC power adaptor to
an AC outlet.
•Connecting cord is not connected
correctly.
Connect the connecting cord
correctly.
•Direct sunlight is shining on the
infrared sensor of the receiver.
Avoid direct sunlight.
The infrared transmission system does not
operate
•The power of the receiver is turned
off (OFF).
Press the power button to turn the
receiver (ON).
•The camcorder's transmitter and the
receiver are not facing each other.
Adjust the position and angle of
both units.
•The receiver is positioned too far
from the camcorder's transmitter.
Use the transmitter near the
infrared receiver.
Background noise and unclear picture
•The camcorder's transmitter and
receiver are not facing each other.
+Adjust the position and angle and
unclear picture of both units.
•Another infrared emitting appliance
is operating.
Stop operating it.
Precautions
On safety
•Unplug the AC power adaptor from the AC
outlet when it will not be used for along period
of time. To disconnect the AC power adaptor,
pull it out by the plug. Never pull on the cord
itself.
•Do not open the cabinet. Refer servicing to
qualified personnel only.
•Be sure that nothing metallic comes into contact
with the metal parts of the AC power adaptor. If
it does ashort may occur and the unit may be
damaged.
Operation
•Do not place the unit in alocation where it is:
-Extremely hot or cold
-Dusty or dirty
-Very humid
-Vibrating
•Do not apply mechanical shock or drop the unit.
On cleaning and care
•Clean the cabinet with asoft cloth slightly
moistened with water or mild detergent solution.
•Do not use alcohol, benzene, or thinner to clean
the cabinet, as they may mar the finish.
For customers in European countries
If your TV has a21-pin connector
(EUROCONNECTOR), use the 21-pin connector
supplied with the camcorder.
Specifications
Receiver
VIDEO output
AUDIO output
Phono jack (1)
1Vp-p, 75 ohms unbalanced,
sync negative
(when POWER is ON)
Phono jacks (2:L,R): 327 mV,
output impedance: less than
2.2 kilohms (when POWER
is ON)
DC input DC 6V
Operating temperature
32°F to 104°F (0°C to 40°C)
Storage temperature -4°F to 140°F (-20°C to 60°C)
Dimensions Approx. 44/5x15/sX 5Vs
inches (121 x41 x128 mm)
(w/h/d)
Mass Approx. 6V2 oz (185 g)
AC power adaptor
For models purchased in the United States or
Canada
Input AC 120 V60 Hz
Output DC 6V400 mA
For models purchased in the United Kingdom
Input AC 220-230 V50/60 Hz
Output DC 6V700 mA
For models purchased in other European
countries
Input AC 220-230 V50 Hz
Output DC 6V400 m
For models purchased in the Australia
Input AC 240 V50 Hz
Output DC6V 700mA
Supplied accessory AC power adaptor (1)
A/V connecting cable (1)
Design and specifications are subject to change
without notice.

Francais
Remarques
•Ne pas obstruer l'espace enlre le capteur infrarouge du
recepteur et l'emetteur du camescope, sinon l'image et le
son n'apparaitront pas.
•Les rayons infrarouges ne traversent pas les murs ni le
verre opaque. Le recepteur doit etre "en vue" du
camescope.
•Ne pas trop rapprocher le camescope du recepteur. Des
parasites et battements apparaissent quand le recepteur
et le camescope sont trop rapproches.
•Ne pas utiliser le recepteur avec un casque sans fil ou
tout autre appareil de meme type. Les signaux risquent
de s'annuler.
•La luminosite de l'emetteur du camescope de rayons
infrarouges n'est pas forcement stable. II ne s'agit pas
d'un mauvais fonctionnement et la portee des rayons
infrarouges n'en est pas affectee.
•Assurez-vous qu'aucune source de lumiere puissante,
soleil, lampe acircuit inverseur, signaux de
telecommande puissants, etc. ne bloquent les signaux
infrarouges envoyes par le recepteur, sinon l'image et le
son n'apparaitront pas, ou ils presenteront de la
distorsion.
•Ne pas utiliser le recepteur dans les endroits exposes a
des courants electriques puissants ou aux ondes radio,
car il ne sera pas possible d'obtenir une lecture claire.
•Ne pas utiliser pres d'une station radio AM ou d'un
tuner, sinon des interferences perturberont la reception
radio ou le tuner.
•Le recepteur chauffe quand il est allume, mais c'est tout
afait normal.
Guide de depannage
En cas de probleme, verifiez la source d'alimentation et
reportez-vous au tableau suivant pour essayer de trouver
l'orieine du probleme. Si la difficulte persiste, malgre les
verifications suivantes, debranchez le recepteur de la
source d'alimentation et contactez votre revendeur Sony
ou un centre de reparations agree Sony.
Probleme Causes et ou remedes
Aucune image ni aucun son.
•L'adaptateur d'alimentation secteur n'est
pas branche sur une prise secteur.
*Raccordez-le aune prise secteur.
•Le cordon de liaison n'est pas
correctement raccorde.
•Raccordez-le correctement.
•La lumiere du soleil atteint le capteur
infrarouge du recepteur.
Evitez d'installer le recepteur en plein
soleil.
Le systeme de transmission infrarouge ne
fonctionne pas.
•Le recepteur est eteint (OFF).
*Appuyez sur l'interrupteur
d'alimentation pour allumer le
recepteur (ON).
•L'emetteur du camescope et le capteur du
recepteur ne sont pas face aface.
Ajustez la position et Tangle des deux
appareils.
•Le recepteur est trop loin de l'emetteur du
camescope.
•Rapprochez le camescope du recepteur.
Bruit de fond et image floue.
•L'emetteur du camescope et le capteur du
recepteur ne sont pas face aface.
•Ajustez la position et Tangle des deux
appareils.
•Un autre appareil emettant des rayons
infrarouges est utilise.
»Eteignez cet appareil.
Precautions
Securite
•Debranchez l'adaptateur d'alimentation secteur de la
prise murale si vous prevoyez de ne pas Tutiliser
pendant longtemps. Pour debrancher l'adaptateur, tirez
sur la prise. Ne jamais tirer sur le cordon.
•Ne pas ouvrir le coffret. Pour toute reparation, faites
appel aun professionnel seulement.
•Veillez ace qu'aucun objet metallique ne touche les
parties metalliques de l'adaptateur. II pourrait etre
endommage par un court-circuit.
Fonctionnement
•Ne pas installer le recepteur dans un endroit expose:
-ades temperatures extremes
-aune poussiere extreme
-aune humidite extreme
-ades vibrations
•Ne pas soumettre le recepteur ades chocs mecaniques et
ne pas le laisser tomber.
Nettoyage et entretien
•Nettoyez le coffret avec un chiffon doux legerement
mouille d'eau ou d'une solution detergente neutre.
•Ne pas utiliser d'alcool ni de diluant pour nettoyer le
coffret, car ils pourraient endommager la firution.
Pour les utilisateurs dans les pays
europeens
Si votre televiseur aune prise de peritelevision a21
broches (Euroconnecteur), utilisez le connecteur a21
broches Tivre avec le camescope.
Specifications
Recepteur
Sortie VIDEO Prise cinch (1): 1Vc-c
75 ohms, asymetrique, sync,
negative (sous tension)
Sortie AUDIO Prises cinch (2: gauche et
droite): 327 mV,
impedance de sortie: inferieure
a2,2 kilohms (sous tension)
Entree DC DC6V
Temperature de fonctionnement
V32°FalO4°F(0°Ca40°C)
Temperature d'entreposage
V-4°F a140°F (-20°C a60°C)
Dimensions Env. 4Vs x1V8x5Vs P°"ces
(121 x41 x128 mm)
0/h/p)
Poids Env. 6,5 on. (185 g)
Adaptateur d'alimentation secteur
Pour les modeles achates aux Etats-Unis ou au Canada
Entree Secteur 120 V, 60 Hz
Sortie CC6V,400mA
pour les modeles achetes au Royaume-Uni
Entree Secteur 220-230 V, 50/60 Hz
Sortie CC6V,700mA
Pour les modeles achetes dans d'autres pays d'Europe
Entree Secteur 220-230 V, 50 Hz
Sortie CC6V,400mA
Pour les modeles achetes en Australie
Entree Secteur 240 V, 50 Hz
Sortie CC6V,700mA
Accessoire fourni Adaptateur d'alimentation
secteur (1)
Cordon de liaison audio/video
(1)
La conception et les specifications peuvent etre modifiees
sans preavis.
