Sony STR-DK5 E Quick start guide

FM Stereo
FM/AM Receiver
STR-DK5
Easy Setup Guide
Guide de réglage rapide
Guía de configuración fácil
Sony Corporation © 2006 Printed in Malaysia
2-656-286-01(1)
English
This Easy Setup Guide explains how to
connect the DVD player, speakers, and
sub woofer so you can enjoy multi
channel surround sound from the DVD
player. For details, refer to the operating
instructions supplied with the receiver.
Français
Ce guide de réglage rapide vous
explique comment raccorder le lecteur
DVD, les enceintes et le caisson de
grave afin que vous puissiez écouter le
son surround multicanaux de votre
lecteur DVD dans les meilleures
conditions. Pour les détails, veuillez
vous reporter aux instructions de
fonctionnement livrées avec l’ampli-
tuner.
Español
Esta guía de configuración fácil explica
cómo conectar un reproductor de DVD,
altavoces, y un altavoz potenciador de
graves a fin de poder disfrutar de sonido
perimétrico multicanal del reproductor
de DVD. Con respecto a los detalles,
consulte el manual de instrucciones
suministrado con el receptor.
DVD player
Lecteur DVD
Reproductor de DVD
Coaxial cord
Cordon coaxial
Cable coaxial
Speaker cord
Cordon d’enceinte
Cables de altavoces
Speaker cord
Cordon d’enceinte
Cables de altavoces
SA-CD/CD
AUDIO IN AUDIO IN
VIDEO 2
AUDIO IN
VIDEO 1
AUDIO IN
DIGITAL
OPTICAL
SA-CD/
CD
IN
AM
ANTENNA
MIC
OUT
D-LIGHT
SYNC OUT
R
L
R
L
L
R
COAXIAL
DVD
AUDIO
OUT
SUB
WOOFER
R
L
R
CENTER
L
L
R
INPUT
AUDIO
DIGITAL OUT
COAXIAL
SPEAKERS
FRONTSURROUND
DVD IN
RL
English
Easy setup guide for speaker system

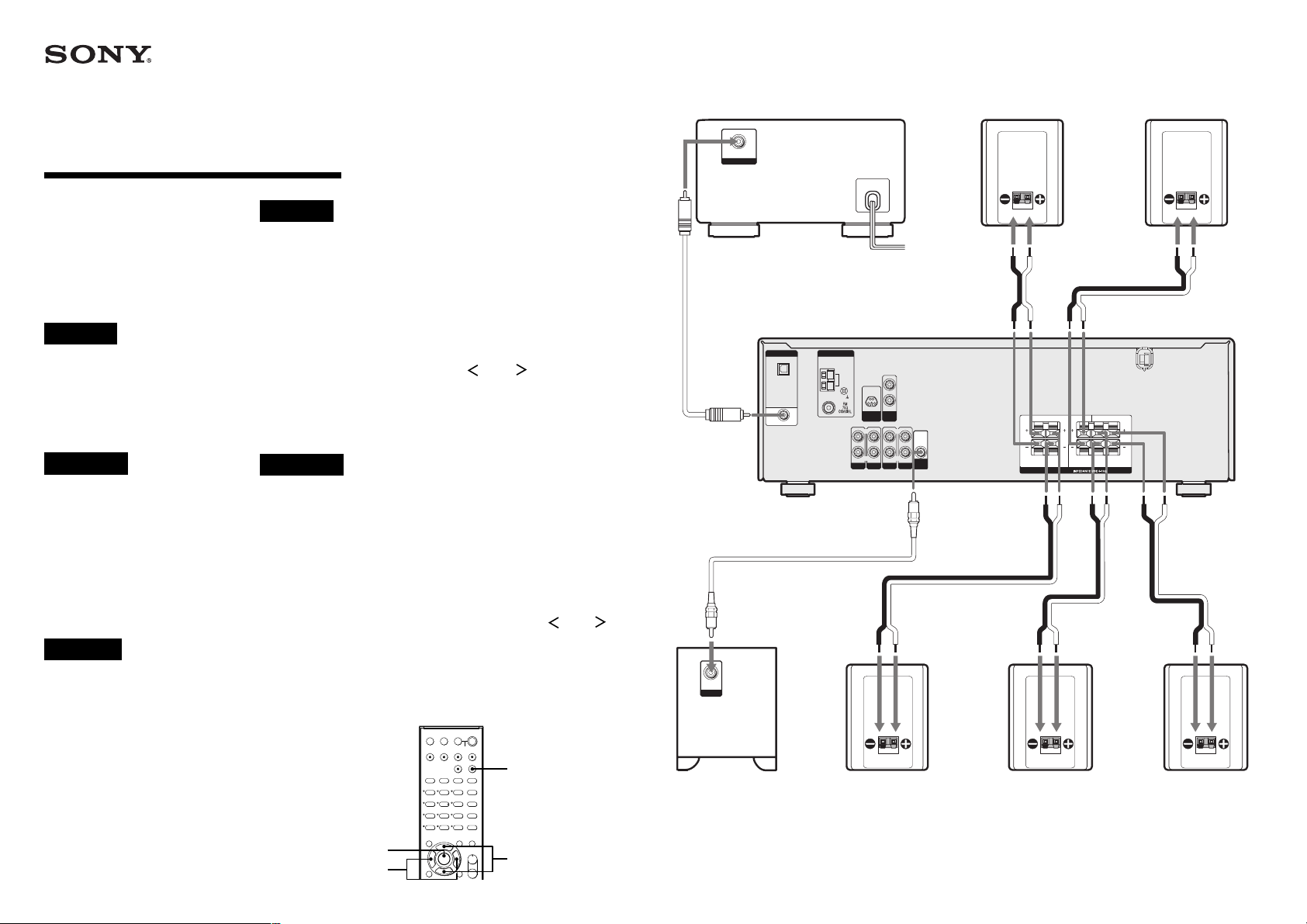

Refer to the illustration at right for speaker connections (A–F).
You can setup the speakers easily by selecting the
speaker pattern.
Use the remote for the operation.
1Find your speaker pattern by refering to the illustration on the back page.
You can use the flow chart on the back page.
2Press ?/1 to turn on the system.
3Press MAIN MENU repeatedly to select “SET UP ”.
4Press Vor vrepeatedly to select “EASY SET”. If it does not appear, select
“NORM SET”and press Bor bto select “EASY SET”.
5Press Vor vrepeatedly to select “SP. PAT. X –X”.
6 Press Bor b repeatedly to select your speaker pattern, then press ENTER.
Français
Guide de réglage rapide pour le système acoustique
Reportez-vous à l’illustration à droite pour le raccordement des enceinte (A–F).
Vous pouvez régler facilement les enceintes en
sélectionnant une configuration d’enceintes.
Pour cela, utilisez la télécommande.
1Identifiez votre configuration d’enceintes en vous référant àl’illustration au
verso. Vous pouvez aussi utiliser l’organigramme au verso.
2Appuyez sur ?/1 pour mettre le système sous tension.
3 Appuyez plusieurs fois sur MAIN MENU pour sélectionner «SET UP ».
4Appuyez plusieurs fois sur Vou vpour sélectionner «EASY SET ».
Si cette indication n’apparaît pas, sélectionnez «NORM SET »et appuyez
sur Bou bpour sélectionner «EASY SET ».
5Appuyez plusieurs fois sur Vou vpour sélectionner «SP. PAT. X –X ».
6Appuyez plusieurs fois sur Bou bpour sélectionner votre configuration
d’enceintes, puis appuyez sur ENTER.
F
Center speaker
Enceinte centrale
Altavoz central
C
Sub woofer
Caisson de grave
Altavoz potenciador
de graves
Front speaker (right)
Enceinte avant (droite)
Altavoz frontal
(derecho)
Surround speaker (left)
Enceinte surround (gauche)
Altavoz envolvente
(izquierdo)
Front speaker (left)
Enceinte avant (gauche)
Altavoz frontal
(izquierdo)
DA
EB
Monaural audio cord
Cordon audio mono
Cable de audio monoaural
F
Gg
f
3
4, 5
4, 6
6
Surround speaker (right)
Enceinte surround (droite)
Altavoz envolvente(derecho)

Español
Guía de configuración fácil para el
sistema de altavoces
Consulte la portada para obtener información sobre las
conexiones de altavoces (A–F).
Usted podrá configurar fácilmente los
altavoces seleccionando el patrón de
altavoces.
Utilice el mando a distancia para esta operación.
1Busque su patrón de altavoces como se indica en la
ilustración de la derecha. Puede utilizar el diagrama de
flujo de la derecha.
2Presione ?/1 para conectar la alimentación del sistema.
3Presione MAIN MENU varias veces para seleccionar
“SET UP ”.
4Presione Vo vvarias veces para seleccionar “EASY
SET”. Si no aparece, seleccione “NORM SET”y pulse Bo
bpara seleccionar “EASY SET”.
5Presione Vo vvarias veces para seleccionar “SP. PAT.
X –X”.
6Presione Bo bvarias veces para seleccionar su patrón de
altavoces y, a continuación, pulse ENTER.
What is your speaker pattern ?
Quelle est votre configuration d’enceintes ?
¿Cuál es su patrón de altavoces
The speaker pattern depends on the number of speakers
you have.
La configuration d’enceintes dépend du nombre
d’enceintes utilisées.
El patrón de altavoces dependerádel número de
altavoces que usted posea.
AFront speaker (L) / Enceinte avant (G) / Altavoz frontal
(izquierdo)
BFront speaker (R) / Enceinte avant (D) / Altavoz frontal
(derecho)
CCenter speaker / Enceinte centrale / Altavoz central
DSub woofer / Caisson de grave / Altavoz potenciador de
graves
ESurround speaker (L) / Enceinte surround (G) / Altavoz
envolvente (izquierdo)
FSurround speaker (R) / Enceinte surround (D) / Altavoz
envolvente (derecho)
C
A
F
E
D
B
5 speakers and a sub woofer
5 enceintes et un caisson de grave
5 altavoces y un altavoz
potenciador de graves
Set to
Réglez sur
Ajuste a 5-1
A
F
E
B
4 speakers
4 enceintes
4 altavoces
Set to
Réglez sur
Ajuste a 4-0
C
A
B
3 speakers
3 enceintes
3 altavoces
Set to
Réglez sur
Ajuste a 3-0
A
B
2 speakers
2 enceintes
2 altavoces
Set to
Réglez sur
Ajuste a 2-0
Refer to the illustration at left, follow (Yes) if you have the speakers and follow (No) if
you do not.
En vous reportant à l’illustration à gauche, suivez (Oui) si vous avez les enceintes et suivez
(Non) si vous ne les avez pas.
Refiriéndose a la ilustración de la izquierda, siga (Sí) si posee los altavoces, y siga
(No) en caso contrario.
C
Center speaker
Enceinte centrale
Altavoz central
Surround speakers
Enceintes surround
Altavoces
envolventes
EF
and
et
y
No
Non
No
Yes
Oui
Sí
Yes
Oui
Sí
Set to
Réglez sur
Ajuste a 2-0
Set to
Réglez sur
Ajuste a 4-0
Set to
Réglez sur
Ajuste a 3-0
Set to
Réglez sur
Ajuste a 5-0
Set to
Réglez sur
Ajuste a 5-1
Set to
Réglez sur
Ajuste a 3-1
Set to
Réglez sur
Ajuste a 4-1
Set to
Réglez sur
Ajuste a 2-1
D
Sub woofer
Caisson de grave
Altavoz potenciador
de graves
F
Gg
f
3
4, 5
4, 6
6
No
Non
No
No
Non
No
Yes
Oui
Sí
No
Non
No
Yes
Oui
Sí
D
Sub woofer
Caisson de grave
Altavoz potenciador
de graves
Surround speakers
Enceintes surround
Altavoces
envolventes
EF
and
et
y
No
Non
No
Yes
Oui
Sí
D
Sub woofer
Caisson de grave
Altavoz potenciador
de graves
D
Sub woofer
Caisson de grave
Altavoz potenciador
de graves
Yes
Oui
Sí
No
Non
No
Yes
Oui
Sí
No
Non
No
