SERVICE MANUAL
Sony Corporation
Home Audio Division
Published by Sony Techno Create Corporation
E Model
Australian Model
9-887-571-02
2007D04-1
© 2007. 04
Ver. 1.1 2007. 04
SPECIFICATIONS
Speaker system Active sub woofer,
magnetically shielded
Speaker unit 250 mm cone type
Enclosure type Acoustically loaded bass
reflex
RMS output 200 W 1)
175 W 2)
Input LINE IN (input pin jacks)
1) Measured under the following conditions:
Area code Power requirements
AUS, E51, MY, SP, TH 240 VAC, 50 Hz
MX 127 V AC, 60 Hz
AR 230 V AC, 50 Hz
2) Measured under the following conditions:
Area code Power requirements
AR 220 V AC, 50 Hz
Power requirements
Area code Power requirements
MY, SP, TH 230 – 240 V AC,
50/60 Hz
AUS 240 V AC, 50 Hz
MX 127 V AC, 60 Hz
E51 120/220/240 V AC,
50/60 Hz
AR 220 – 230 V AC,
50/60 Hz
Power consumption 80 W
Dimensions (width/height/depth) (Approx.)
335 ×410 ×412 mm
(Including front panel)
Mass (Approx.) 10.6 kg
Design and specifications are subject to change without
notice.
•Abbreviation
AR : Argentina model
AUS:Australian model
SP : Singapore model
TH : Thai model
E51 : Chilean and Peruvian model
MX : Mexican model
MY : Malaysia model
•SA-WP16 is the sub woofer section
in HT-DDW1600.
SA-WP16
ACTIVE SUBWOOFER

2
SA-WP16
SERVICE NOTES
Notes on Chip Component Replacement
•Never reuse a disconnected chip component.
•Noticethatthe minus side of a tantalum capacitor may be damaged
by heat.
•UNLEADED SOLDER
Boards requiring use of unleaded solder are printed with the lead-
free mark (LF) indicating the solder contains no lead.
(Caution: Some printed circuit boards may not come printed with
the lead free mark due to their particular size.)
: LEAD FREE MARK
Unleaded solder has the following characteristics.
•Unleaded solder melts at a temperature about 40°C higher than
ordinary solder.
Ordinary soldering irons can be used but the iron tip has to be
applied to the solder joint for a slightly longer time.
Soldering irons using a temperature regulator should be set to
about 350°C.
Caution:The printed pattern (copper foil) may peel away if the
heated tip is applied for too long, so be careful!
•Strong viscosity
Unleaded solder is more viscous (sticky, less prone to flow)
than ordinary solder so use caution not to let solder bridges
occur such as on IC pins, etc.
•Usable with ordinary solder
It is best to use only unleaded solder but unleaded solder may
also be added to ordinary solder.
SAFETY-RELATED COMPONENT WARNING!!
COMPONENTS IDENTIFIED BY MARK 0OR DOTTED LINE
WITH MARK 0ON THE SCHEMATIC DIAGRAMS AND IN
THE PARTS LIST ARE CRITICAL TO SAFE OPERATION.
REPLACE THESE COMPONENTS WITH SONY PARTS WHOSE
PART NUMBERS APPEAR AS SHOWN IN THIS MANUAL OR
IN SUPPLEMENTS PUBLISHED BY SONY.

33
SA-WP16
SA-WP16
EThese are omitted
C
B
CThese are omitted
BE

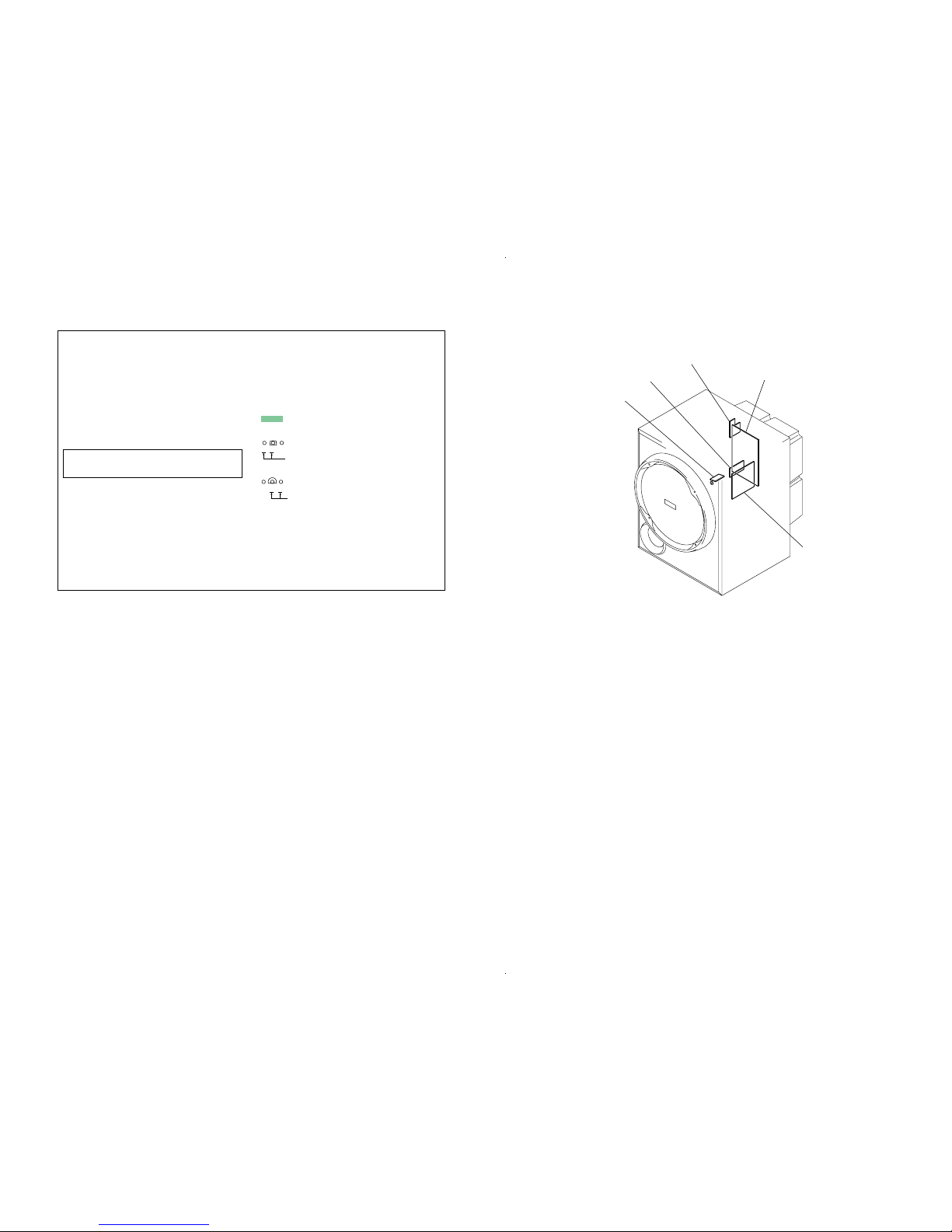

1-1. CIRCUIT BOARDS LOCATION
SECTION 1
DIAGRAMS
• NOTE FOR PRINTED WIRING BOARDS AND SCHEMATIC DIAGRAMS
THIS NOTE IS COMMON FOR PRINTED WIRING
BOARDS AND SCHEMATIC DIAGRAMS.
(In addition to this, the necessary note is
printed in each block.)
For schematic diagrams.
Note:
•All capacitors are in µF unless otherwise noted. (p: pF)
50 WV or less are not indicated except for electrolytics
and tantalums.
•All resistors are in Ωand 1/4W or less unless otherwise
specified.
•C: panel designation.
For printed wiring boards.
Note:
•X: parts extracted from the component side.
•a: Through hole.
•: Pattern from the side which enables seeing.
•Indication of transistor.
•A: B+ Line.
•B: B– Line.
•Voltages and waveforms are dc with respect to ground
under no-signal (detuned) conditions.
no mark : Power on
∗: Impossible to measure
•Voltagesare taken withaVOM(Input impedance10MΩ).
Voltage variationsmaybe noted duetonormal production
tolerances.
•Signal path.
F: AUDIO
•Abbreviation
E51: Chilean and Peruvian model
Note: The components identified by mark 0or dotted line
with mark 0are critical for safety.
Replace only with part number specified.
MAIN board
INPUT CONTROL board
TRANS boar
d
LED board
SWITCH board
Ver. 1.1
•Abbreviation
E51: Chilean and Peruvian model

44
SA-WP16
SA-WP16
1-2. PRINTED WIRING BOARDS — MAIN SECTION — •Refer to page 3 for Circuit Boards Location. : Uses unleaded solder.
1
A
B
C
D
E
F
G
H
I
234567891011 12 13 14
C901
CN3
CN20
AC IN
C601
CN901
D901
CNP801
RV801
LEVEL
J101
(POWER)
INPUT
S901
POWER
C801
JW1
F901
CNP401
T1
POWER
TRANSFORMER
FH903
FH904
CN1
R208
D503
R306
C322
R509
JW100
JW101
JW102
JW103
JW108
JW109
JW110
JW111
JW112
JW113
JW114
JW116
JW117
JW118
JW119
JW120
JW121
JW122
JW123
JW124
JW125
JW126
JW127
JW129
JW130
JW131
JW132
JW133
JW104
JW105
JW107
JW115
R311
C203
Q505
C504
R316
C505
CN301
CN201
C313
C127
R515
D505
D308
D309
R331
R332
R513
D504
1
5
1
5
2
1
1
12
21
2
6
1
1
11 10 9 8 7 6
123
4
1
2
3
1
2
1
2
6
C508
D801
R510
C506
C409
C301
C408
C407
C510
R507
R325
R404
R403
C307
D802
C410
C509
R205
R501
R732
R500
IC500
14
85
D305
CN402
Q731
C402
R211
D506
R213
C304
C318
R329 R318
R326
R324
R320
C320
Q311
Q305
Q303
R309 C303
R305
C507
R310 C305
C208
Q301
R307
C321
R308
R323
D304
D303
R508
C302
R301
R330
D307
D306
C212
C310
Q308
Q307
Q309
C309
Q306
C120
R731
C731
R319
R321
C319
Q310
E
C
B
E
C
B
D402
R328
RY301
D804
R304
C128
R124
R123
Q103
Q102
C308
D101
D803
CN601
R209
C204
R207
R206
R212
R511
C209
R214
Q302
R322
C401
C121
C306
Q304
C211
R217
IC202
IC203
C201
R216
C206
(CHASSIS)
R512
G1
R210
R202
C404
C403
R327
C207
R314
R317
D102
R315
SP901
(SPEAKER)
C210
R601
JW134
14
85
14
85
1-869-084- 11
1-869-085- 11
1-869-083- 11 1-869-086- 11
1-869-082- 11
JW902
5
F902 FH905
FH906
F900
FH902
FH901
JW1
JW901
E51 MODEL
EXCEPT E51 MODEL
240V
220V
120V
S2
VOLTAGE
SELECTOR
E51 MODEL
E51 MODEL
D101 C-12
D102 C-13
D303 D-13
D304 D-13
D305 F-11
D306 C-14
D307 C-14
D308 C-14
D309 C-13
D402 I-10
D504 G-10
D505 F-11
D506 F-10
D801 G-11
D802 G-11
D803 G-11
D804 G-11
D901 C-4
IC202 C-11
IC203 B-11
IC500 F-10
Q102 B-12
Q103 C-12
Q301 C-13
Q302 C-13
Q303 D-14
Q304 D-14
Q305 D-14
Q306 D-14
Q307 F-14
Q308 G-14
Q309 G-14
Q310 G-14
Q311 D-13
Q505 G-11
Q731 H-13
• Semiconductor
Location
Ref. No. Location
Ver. 1.1

55
SA-WP16
SA-WP16

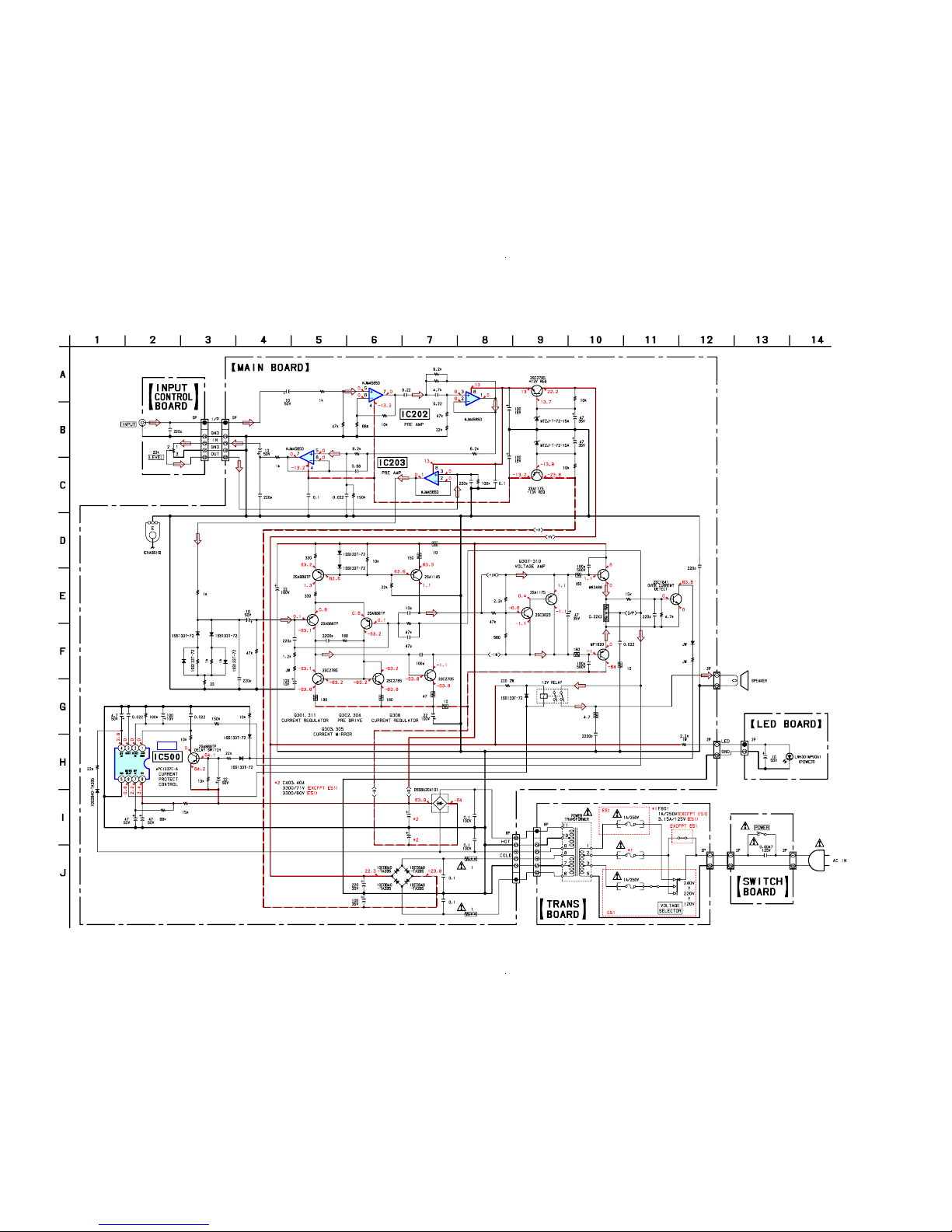

1-3. SCHEMATIC DIAGRAM — MAIN SECTION — •Refer to page 6 for IC Block Diagram.
IC B/D
C302
R301
R304
J101
C209
C201
Q305
Q310 C309
C304
Q303
R202
R216
R217
R213
Q311
Q309
R329
R318
R319
R308
R323
R322
R310
R307
R123
R124
D402
R309 R324
R328
JW1
Q302
C801
Q301
Q307
C211
R316
R500
R513
R731
IC202(1/2)
IC202(2/2)
IC203(1/2)
IC203(2/2)
R306
R330
R305
R212
R207
R211
R210
C306
C303
C310
C305
C321
R511
R515
R501
R332
R331
R508
S901
C409
C410
Q308
C318
C505
C506C508
C210
C212
R317
R320
R326
R325
R321
R507
D504
D101
D102
C308
R601
R311
C322
R732
C731
C313
R314
Q304
R209
C601
R315
C504
C307
C408
C407
R205
C319
C320
C128
C127
R206
R208
R214
CNP801 CN201
RV801
C207
C208
C301
C401
C402
R403
R404
C204
C203
R509
D503
CN301
CN601
CN402
CNP401
D804
D803 D802
D801
C509C510
R510
R512
C507
Q306
CN901
C206
CN1 CN3 CN20
RY301
G1
Q505
Q102
Q103
Q731
R327
SP901
D306 D307
D308
D309
D303
D304
D305
D506
IC500 D505
C120
C121
C901
D901
FH903 FH904
T1 F900
F902
FH901 FH902
FH905 FH906
JW901
S2
F901
C403
C404
Ver. 1.1

66
SA-WP16
SA-WP16
• IC BLOCK DIAGRAM
IC500 µPC1237C-A (MAIN Board)
SWITCH FOR
LATCH/AUTOMATIC
RESET
OUTPUT
OFFSET
DETECTOR
OVERLOAD
DETECTOR
AC-OFF
DETECTOR
FLIP-FLOP
OUTPUT
OFFSET
DETECTOR
OUTPUT
OFFSET
DETECTOR
1
LOAD OVER
2
DETECT DC
3
RESET
4
OFF AC
6
DRIVER
RELAY
5
GND
7
OFF AC
8
VCC

7
SA-WP16

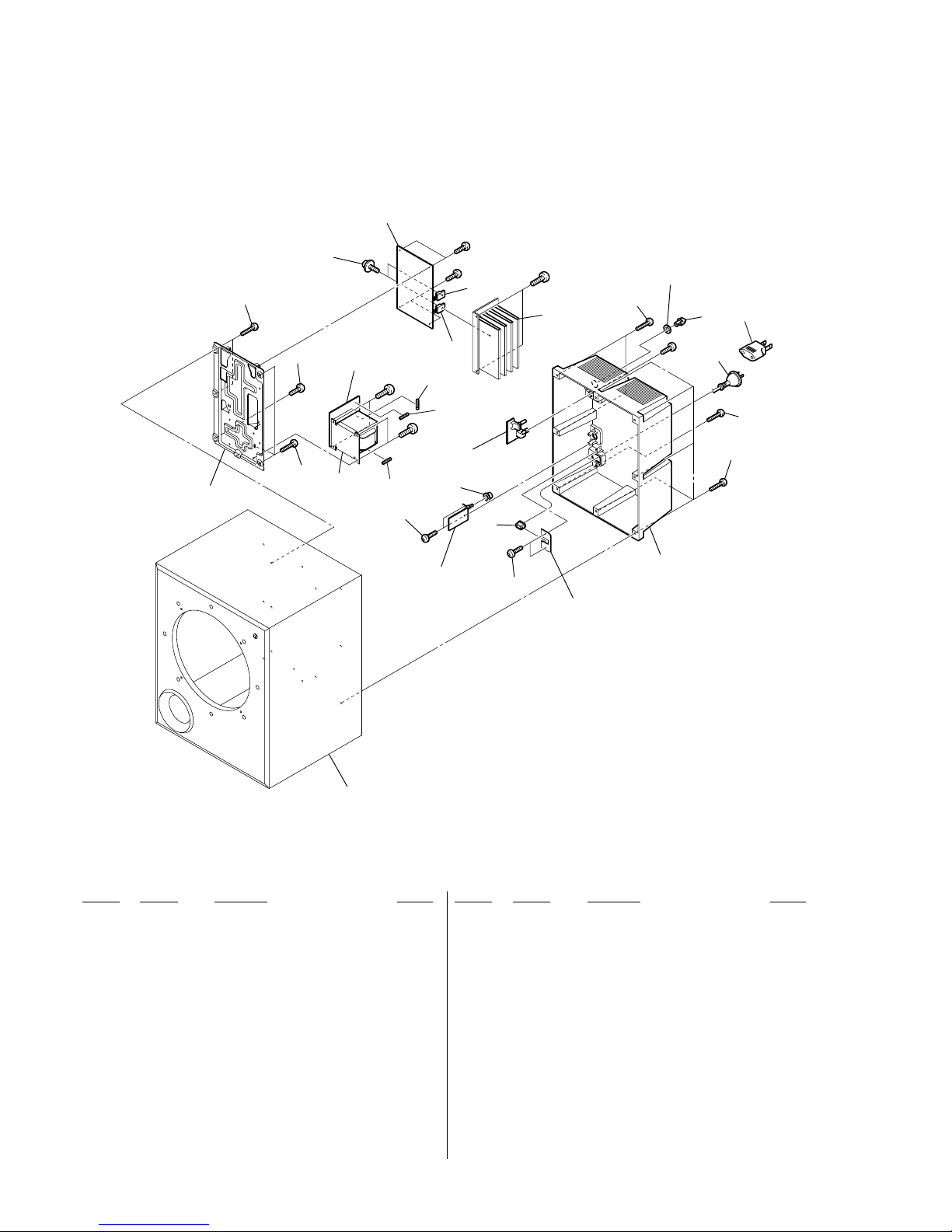

SECTION 2
EXPLODED VIEWS
14-874-614-02 SCREW (1) (3.5X14), TAPPING
2A-1223-235-A WOOFER RING ASSY
SP901 1-826-607-11 LOUD SPEAKER (25cm)
Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark
NOTE:
•The mechanical parts with no reference
number in the exploded views are not supplied.
•Items marked “*” are not stocked since
they are seldom required for routine service.
Some delay should be anticipated
when ordering these items.
•-XX and -X mean standardized parts, so
they may have some difference from the
original one.
•Abbreviation
AR : Argentina model
AUS:Australian model
E51 : Chilean and Peruvian model
MX : Mexican model
MY : Malaysia model
SP : Singapore model
TH : Thai model
2-1. FRONT SECTION
The components identified by
mark 0or dotted line with mark
0are critical for safety.
Replace only with part number
specified.
SP901 not supplied
(LED board
)
1
1
2
Ver. 1.1

8
SA-WP16
51 4-999-482-91 KNOB (VOL)
052 1-777-071-23 CORD, POWER (E51,MY,SP,TH)
052 1-783-941-12 CORD, POWER (AR)
052 1-696-848-81 CORD, POWER (AUS)
052 1-829-627-11 POWER-SUPPLY CORD (MX)
53 2-580-637-01 SCREW, +BVST 4X12
54 4-874-614-02 SCREW (1) (3.5X14), TAPPING
55 4-986-971-02 SCREW (3.5)
*56 3-703-244-00 BUSHING (2104), CORD
57 4-244-832-51 KNOB (POWER)
58 3-905-609-31 SCREW (TRANSISTOR)
59 A-1237-508-A MAIN BOARD, COMPLETE (MX)
59 A-1242-431-A MAIN BOARD, COMPLETE (E51)
59 A-1243-233-A MAIN BOARD, COMPLETE (MY,SP,TH)
59 A-1243-236-A MAIN BOARD, COMPLETE (AUS)
59 A-1243-242-A MAIN BOARD, COMPLETE (AR)
060 1-569-008-22 ADAPTOR, CONVERSION 2P (E51)
0F900 1-532-463-33 FUSE (1A/250V) (E51)
0F901 1-532-463-33 FUSE (1A/250V) (EXCEPT E51)
0F901 1-533-690-12 FUSE, GLASS CYLINDRICAL (DIA5)
(3.15A/125V) (E51)
0F902 1-532-463-33 FUSE (1A/250V) (E51)
Q307 6-702-391-01 TRANSISTOR MP1620-OPY-MK
Q308 6-702-390-01 TRANSISTOR MN2488-OPY-MK
0T1 1-443-883-11 TRANSFORMER, POWER (E51)
0T1 1-443-886-21 TRANSFORMER, POWER (AUS,AR,MY,SP,TH)
0T1 1-445-016-11 TRANSFORMER, POWER (MX)
#1 7-685-646-79 SCREW +BVTP 3X8 TYPE2 N-S
#2 7-685-881-09 SCREW +BVTT 4X8 (S)
Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark
2-2. REAR SECTION
F901
Q307
Q308
T1
not supplied
51
52
53
53
54
54
54
54
55
55
57
58
59
56
supplied with RV801
not supplied
not supplied
not supplied
not supplied
not supplied
(SWITCH board)
not supplied
(INPUT CONTROL board)
not supplied
(TRANS board) #1
#1
#1
#2
#2
#2
F900
F902
60
Ver. 1.1

9
SA-WP16
SECTION 3
ELECTRICAL PARTS LIST
INPUT CONTROL BOARD
********************
< CAPACITOR >
C801 1-128-813-11 CERAMIC 220PF 5% 50V
< JACK >
J101 1-815-025-11 JACK, PIN 1P (INPUT)
< VARIABLE RESISTOR >
RV801 1-227-511-11 RES, VAR, CARBON 20K (LEVEL)
*************************************************************
LED BOARD
**********
< CAPACITOR >
C601 1-126-964-11 ELECT 10uF 20% 50V
< CONNECTOR >
CN901 1-564-505-11 PLUG, CONNECTOR 2P
< DIODE >
D901 6-501-077-01 LED LNH301MPU0A1 (POWER)
*************************************************************
A-1237-508-A MAIN BOARD, COMPLETE (MX)
A-1242-431-A MAIN BOARD, COMPLETE (E51)
A-1243-233-A MAIN BOARD, COMPLETE (MY,SP,TH)
A-1243-236-A MAIN BOARD, COMPLETE (AUS)
A-1243-242-A MAIN BOARD, COMPLETE (AR)
*********************
< CAPACITOR >
C120 1-126-933-11 ELECT 100uF 20% 16V
C121 1-126-933-11 ELECT 100uF 20% 16V
C127 1-126-947-11 ELECT 47uF 20% 35V
C128 1-126-947-11 ELECT 47uF 20% 35V
C201 1-126-964-11 ELECT 10uF 20% 50V
C203 1-137-190-11 FILM 0.22uF 5% 50V
C204 1-137-190-11 FILM 0.22uF 5% 50V
C206 1-126-964-11 ELECT 10uF 20% 50V
C207 1-136-157-00 FILM 0.022uF 5% 50V
C208 1-136-175-00 FILM 0.68uF 5% 50V
C209 1-128-813-11 CERAMIC 220PF 5% 50V
C210 1-127-888-11 CERAMIC 0.1uF 10% 50V
C211 1-128-813-11 CERAMIC 220PF 5% 50V
C212 1-127-888-11 CERAMIC 0.1uF 10% 50V
C301 1-128-813-11 CERAMIC 220PF 5% 50V
C302 1-126-964-11 ELECT 10uF 20% 50V
C303 1-104-658-11 ELECT 100uF 20% 10V
C304 1-128-813-11 CERAMIC 220PF 5% 50V
C305 1-128-825-11 CERAMIC 2200PF 5% 50V
C306 1-102-973-00 CERAMIC 100PF 5% 50V
C307 1-128-560-11 ELECT 22uF 20% 100V
C308 1-102-947-00 CERAMIC 10PF 0.5PF 50V
C309 1-126-947-11 ELECT 47uF 20% 35V
C310 1-128-560-11 ELECT 22uF 20% 100V
C313 1-101-880-00 CERAMIC 47PF 5% 50V
C318 1-127-880-11 CERAMIC 0.022uF 10% 50V
C319 1-101-810-00 CERAMIC 100PF 5% 500V
C320 1-101-810-00 CERAMIC 100PF 5% 500V
C321 1-128-825-11 CERAMIC 2200PF 5% 50V
C322 1-128-813-11 CERAMIC 220PF 5% 50V
C401 1-130-777-00 MYLAR 0.1uF 5% 100V
C402 1-130-777-00 MYLAR 0.1uF 5% 100V
C403 1-100-304-11 ELECT 3300uF 20% 71V
(EXCEPT E51)
C403 1-127-814-11 ELECT 3300uF 20% 80V
(E51)
C404 1-100-304-11 ELECT 3300uF 20% 71V
(EXCEPT E51)
C404 1-127-814-11 ELECT 3300uF 20% 80V
(E51)
C407 1-126-949-11 ELECT 220uF 20% 35V
C408 1-126-948-11 ELECT 100uF 20% 35V
C409 1-127-888-11 CERAMIC 0.1uF 10% 50V
C410 1-127-888-11 CERAMIC 0.1uF 10% 50V
C504 1-126-965-11 ELECT 22uF 20% 50V
C505 1-127-880-11 CERAMIC 0.022uF 10% 50V
C506 1-104-658-11 ELECT 100uF 20% 10V
C507 1-127-880-11 CERAMIC 0.022uF 10% 50V
C508 1-126-963-11 ELECT 4.7uF 20% 50V
C509 1-126-967-11 ELECT 47uF 20% 50V
C510 1-126-967-11 ELECT 47uF 20% 50V
C731 1-128-813-11 CERAMIC 220PF 5% 50V
< CONNECTOR >
CN201 1-784-931-11 PIN, CONNECTOR 5P
Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark
NOTE:
•Due to standardization, replacements in
the parts list may be different from the
parts specified in the diagrams or the
components used on the set.
•-XX and -X mean standardized parts, so
they may have some difference from the
original one.
•RESISTORS
All resistors are in ohms.
METAL:Metal-film resistor.
METAL OXIDE: Metal oxide-film resistor.
F:nonflammable
•Items marked “*” are not stocked since
they are seldom required for routine service.
Some delay should be anticipated
when ordering these items.
•SEMICONDUCTORS
In each case, u : µ, for example:
uA.. : µA.. uPA.. : µPA..
uPB.. : µPB.. uPC.. : µPC.. uPD.. : µPD..
•CAPACITORS
uF : µF
•COILS
uH : µH
The components identified by
mark 0or dotted line with mark
0are critical for safety.
Replace only with part number
specified.
When indicating parts by reference
number, please include the board.
•Abbreviation
AR : Argentina model
AUS:Australian model
E51 : Chilean and Peruvian model
MX : Mexican model
MY : Malaysia model
SP : Singapore model
TH : Thai model
MAINLEDINPUT COTROL Ver. 1.1

10
SA-WP16
CN301 1-564-320-00 PIN, CONNECTOR (3.96mm PITCH) 2P
CN402 1-785-104-11 PIN, CONNECTOR (3.96mm PITCH) 6P
*CN601 1-506-944-11 PIN, CONNECTOR 2P
< DIODE >
D101 8-719-947-60 DIODE MTZJ-T-72-15A
D102 8-719-947-60 DIODE MTZJ-T-72-15A
D303 8-719-991-33 DIODE 1SS133T-77
D304 8-719-991-33 DIODE 1SS133T-77
D305 8-719-991-33 DIODE 1SS133T-77
D306 8-719-991-33 DIODE 1SS133T-77
D307 8-719-991-33 DIODE 1SS133T-77
D308 8-719-991-33 DIODE 1SS133T-77
D309 8-719-991-33 DIODE 1SS133T-77
D402 8-719-510-68 DIODE D5SBA204101
D504 6-500-522-11 DIODE 10EDB40-TA2B5
D505 8-719-991-33 DIODE 1SS133T-77
D506 8-719-991-33 DIODE 1SS133T-77
D801 6-500-522-11 DIODE 10EDB40-TA2B5
D802 6-500-522-11 DIODE 10EDB40-TA2B5
D803 6-500-522-11 DIODE 10EDB40-TA2B5
D804 6-500-522-11 DIODE 10EDB40-TA2B5
< GROUND TERMINAL >
G1 1-537-738-21 TERMINAL, GROUND
< IC >
IC202 8-759-167-88 IC NJM4565D
IC203 8-759-167-88 IC NJM4565D
IC500 6-708-609-01 IC uPC1237C-A
< TRANSISTOR >
Q102 8-729-119-78 TRANSISTOR 2SC2785-HFE
Q103 8-729-119-77 TRANSISTOR 2SA1175-FEK
Q301 8-729-140-82 TRANSISTOR 2SA988-PAFAEA
Q302 8-729-140-82 TRANSISTOR 2SA988-PAFAEA
Q303 8-729-119-78 TRANSISTOR 2SC2785-HFE
Q304 8-729-140-82 TRANSISTOR 2SA988-PAFAEA
Q305 8-729-119-78 TRANSISTOR 2SC2785-HFE
Q306 8-729-270-51 TRANSISTOR 2SC2705-O
Q309 8-729-119-77 TRANSISTOR 2SA1175-FEK
Q310 8-729-141-30 TRANSISTOR 2SC3623A-LK
Q311 8-729-214-51 TRANSISTOR 2SA1145-O
Q505 8-729-140-82 TRANSISTOR 2SA988-PAFAEA
Q731 8-729-140-84 TRANSISTOR 2SC1841-PAFAEA
< RESISTOR >
R123 1-249-429-11 CARBON 10K 5% 1/4W
R124 1-249-429-11 CARBON 10K 5% 1/4W
R202 1-247-831-11 CARBON 1K 5% 1/4W
R205 1-247-871-11 CARBON 47K 5% 1/4W
R206 1-249-439-11 CARBON 68K 5% 1/4W
R207 1-249-429-11 CARBON 10K 5% 1/4W
R208 1-247-847-11 CARBON 4.7K 5% 1/4W
R209 1-249-428-11 CARBON 8.2K 5% 1/4W
R210 1-247-871-11 CARBON 47K 5% 1/4W
R211 1-247-863-11 CARBON 22K 5% 1/4W
R212 1-249-428-11 CARBON 8.2K 5% 1/4W
R213 1-249-428-11 CARBON 8.2K 5% 1/4W
R214 1-247-883-00 CARBON 150K 5% 1/4W
R216 1-247-831-11 CARBON 1K 5% 1/4W
R217 1-247-879-11 CARBON 100K 5% 1/4W
R301 1-247-831-11 CARBON 1K 5% 1/4W
R304 1-247-871-11 CARBON 47K 5% 1/4W
R305 1-249-418-11 CARBON 1.2K 5% 1/4W
R307 1-249-411-11 CARBON 330 5% 1/4W
R308 1-249-411-11 CARBON 330 5% 1/4W
R309 1-249-408-11 CARBON 180 5% 1/4W F
R310 1-249-408-11 CARBON 180 5% 1/4W
R311 1-215-888-00 METAL OXIDE 220 5% 2W F
R314 1-247-871-11 CARBON 47K 5% 1/4W
R315 1-249-389-11 CARBON 4.7 5% 1/4W F
R316 1-249-408-11 CARBON 180 5% 1/4W F
R317 1-249-393-11 CARBON 10 5% 1/4W F
R318 1-249-414-11 CARBON 560 5% 1/4W
R319 1-247-871-11 CARBON 47K 5% 1/4W
R320 1-249-393-11 CARBON 10 5% 1/4W F
R321 1-249-407-11 CARBON 150 5% 1/4W F
R322 1-247-863-11 CARBON 22K 5% 1/4W
R323 1-249-429-11 CARBON 10K 5% 1/4W
R324 1-249-408-11 CARBON 180 5% 1/4W F
R325 1-249-401-11 CARBON 47 5% 1/4W F
R326 1-249-393-11 CARBON 10 5% 1/4W F
0R327 1-234-182-11 ENCAPSULATED COMPONENT 0.22X2 5W
R328 1-249-408-11 CARBON 180 5% 1/4W F
R329 1-249-421-11 CARBON 2.2K 5% 1/4W
R330 1-249-399-11 CARBON 33 5% 1/4W
R331 1-247-831-11 CARBON 1K 5% 1/4W
R332 1-247-831-11 CARBON 1K 5% 1/4W
0R403 1-217-637-00 FUSIBLE 1 5% 1/4W F
0R404 1-217-637-00 FUSIBLE 1 5% 1/4W F
R500 1-247-863-11 CARBON 22K 5% 1/4W
R501 1-249-429-11 CARBON 10K 5% 1/4W
R507 1-247-883-00 CARBON 150K 5% 1/4W
R508 1-247-863-11 CARBON 22K 5% 1/4W
R510 1-247-879-11 CARBON 100K 5% 1/4W
R511 1-249-429-11 CARBON 10K 5% 1/4W
R512 1-249-439-11 CARBON 68K 5% 1/4W
R513 1-249-431-11 CARBON 15K 5% 1/4W
R515 1-249-429-11 CARBON 10K 5% 1/4W
R601 1-215-871-11 METAL OXIDE 2.2K 5% 1W F
R731 1-247-847-11 CARBON 4.7K 5% 1/4W
R732 1-249-431-11 CARBON 15K 5% 1/4W
< RELAY >
RY301 1-755-170-11 RELAY (12V)
*************************************************************
SWITCH BOARD
*************
< CAPACITOR >
0C901 1-112-872-51 CERAMIC 0.0047uF 20% 125V
Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark
MAIN SWITCH
Ver. 1.1

11
SA-WP16
< CONNECTOR >
*CN3 1-695-044-11 PIN, CONNECTOR (3.96mm PITCH) 2P
*CN20 1-695-044-11 PIN, CONNECTOR (3.96mm PITCH) 2P
< SWITCH >
0S901 1-572-267-51 SWITCH, PUSH (AC POWER) (1 KEY) (POWER)
*************************************************************
TRANS BOARD
************
1-533-217-41 HOLDER, FUSE
< CONNECTOR >
*CN1 1-695-044-11 PIN, CONNECTOR (3.96mm PITCH) 2P
< SWITCH >
0S2 1-771-291-31 SWITCH, POWER (VOLTAGE SELECTOR) (E51)
*************************************************************
MISCELLANEOUS
***************
052 1-829-627-11 POWER-SUPPLY CORD (MX)
052 1-777-071-23 CORD, POWER (E51,MY,SP,TH)
052 1-783-941-12 CORD, POWER (AR)
052 1-696-848-81 CORD, POWER (AUS)
0F900 1-532-463-33 FUSE (1A/250V) (E51)
0F901 1-532-463-33 FUSE (1A/250V) (EXCEPT E51)
0F901 1-533-690-12 FUSE, GLASS CYLINDRICAL (DIA5)
(3.15A/125V) (E51)
0F902 1-532-463-33 FUSE (1A/250V) (E51)
Q307 6-702-391-01 TRANSISTOR MP1620-OPY-MK
Q308 6-702-390-01 TRANSISTOR MN2488-OPY-MK
SP901 1-826-607-11 LOUD SPEAKER (25cm)
0T1 1-443-883-11 TRANSFORMER, POWER (E51)
0T1 1-443-886-21 TRANSFORMER, POWER (AUS,AR,MY,SP,TH)
0T1 1-445-016-11 TRANSFORMER, POWER (MX)
Ref. No. Part No. Description Remark
TRANS
Ver. 1.1
SWITCH

12
SA-WP16
REVISION HISTORY
Clicking the version allows you to jump to the revised page.
Also, clicking the version at the upper on the revised page allows you to jump to the next revised page.
Ver. Date Description of Revision
1.0 2007. 02 New
1.1 2007. 04 Chilean and Peruvian, Mexican, Malaysia and Thai model addition.
Table of contents
Other Sony Subwoofer manuals
