Sound Sation ZEPHIRO 1000ST HAZE User manual

Please read this manual carefully, and properly take care of it!
USER MANUAL
Leggete questo manuale e conservatelo per future consultazioni!
MANUALE utente
1000W STAGE HAZE MACHINE
ZEPHIRO
1000st HAZE

Dear customer,
First of all thanks for purchasing a SOUNDSATION® product. Our mission is to satisfy
all possible needs of musical instrument, professional audio and lighting users offering
a wide range of products using the latest technologies.
We hope you will be satised with this item and, if you want to collaborate, we are
looking for a feedback from you about the operation of the product and possible im-
provements to introduce in the next future. Go to our website www.soundsationmusic.
com and send an e-mail with your opinion, this will help us to build instruments ever
closer to customer’s real requirements.
One last thing: read this manual before using the instrument, an incorrect operation
can cause damages to you and to the unit. Take care!
The SOUNDSATION Team
Gentile Cliente,
Grazie per aver scelto un prodotto SOUNDSATION®. La nostra missione è quella di
offrire ai nostri utenti una vasta gamma di strumenti musicali ed apparecchiature audio
e lighting con tecnologie di ultima generazione.
Speriamo di aver soddisfatto le vostre aspettative e, se voleste collaborare, saremmo
lieti di ricevere un vostro feedback sulla qualità del prodotto al ne di migliorare co-
stantemente la nostra produzione. Visitate il nostro sito www.soundsationmusic.com ed
inviateci una mail con la vostra opinione, questo ci aiuterà a sviluppare nuovi prodotti
quanto più vicini alle vostre esigenze.
Un’ultima cosa, leggete il presente manuale al ne di evitare danni alla persona ed al
prodotto, derivanti da un utilizzo non corretto.
Il Team SOUNDSATION

3
ENGLISH
TABLE OF CONTENTS
1. UNBOXING.................................................................................................................5
2. ACCESSORIES .............................................................................................................5
3. OVERVIEW..................................................................................................................6
4. FRONT PANEL ............................................................................................................6
5. SETTING UP................................................................................................................7
6. MAINS CONNECTIONS .............................................................................................7
7. DMX CONNECTION...................................................................................................7
7.1. DMX Terminator .....................................................................................................................................................8
7.2. 3-Pin vs 5-Pin DMX cables .................................................................................................................................9
8. CONTROL PANEL .......................................................................................................9
8.1. Control Parameters .............................................................................................................................................10
9. NOTICES ..................................................................................................................11
10. ROUTINE MAINTENANCE AND COMMON FAULTS.............................................12
11. SPECIFICATIONS ......................................................................................................13
12. WARRANTY AND SERVICE .....................................................................................14
13. WARNING.................................................................................................................14
IMPORTANT SAFETY SYMBOLS
The symbol is used to indicate that some hazardous live terminals are
involved within this apparatus, even under the normal operating condi-
tions, which may be sufcient to constitute the risk of electric shock or
death.
The symbol is used in the service documentation to indicate that spe-
cic component shall be replaced only by the component specied in
that documentation for safety reasons.
Protective grounding terminal
Alternating current/voltage
Hazardous live terminal

4
ENGLISH
Denotes the apparatus is turned on
Denotes the apparatus is turned off
WARNING: Describes precautions that should be observed to prevent the danger
of injury or death to the operator.
CAUTION: Describes precautions that should be observed to prevent danger of
the apparatus.
TAKING CARE OF YOUR PRODUCT
fRead these instructions
fKeep these instructions
fHeed all warning
fFollow all instructions
Water / Moisture
The apparatus should be protected from moisture and rain and can not be used near
water; for example near a bathtub, a kitchen sink, a swimming pool, etc.
Heat
The apparatus should be located away from heat sources such as radiators,
stoves or other appliances that produce heat.
Ventilation
fAlways make sure that there is sufcient ventilation in the room. Fresh air needs to
be able to enter the room and vaporized fog needs to be able to be drained from
the room.
fPay caution with the amount of haze used. Only small amounts of haze are re-
quired to accentuate professional lighting and make the beams visible. Do not
proceed producing fog when the visibility drops below 2 meters.
fThe use of haze is not hazardous for people or animals, if used with caution and
proper ventilation. Do not use more haze than needed to achieve the desired
effect.
Object and Liquid Entry
Objects do not fall into and liquids are not spilled into the inside of the apparatus for
safety.
Power Cord and Plug
Protect the power cord from being walked on or pinched particularly at plugs, conve-
nience receptacles, and the point where they exit from the apparatus. Do not defeat
the safety purpose of the polarized or grounding-type plug. A polarized plug has two
poles; a grounding-type plug has two poles and a third grounding terminal. The third

5
ENGLISH
prong is provided for your safety. If the provided plug does not t into your outlet, refer
to an electrician for replacement.
Fuse
fMain fuse of this device is to be found on front panel, near to the power inlet.
fOnly replace fuse with a new one of the same type and rating! Do not use fuses
with a higher or lower rating
fDo not bridge fuse with electrical wires, aluminum foil, as it is used to protect
against electrical shocks and short circuit.
fAlways mount fuse cover back to the fuse compartment.
Electrical Connection
Improper electrical wiring may invalidate the product warranty.
Cleaning
Clean only with a dry cloth. Do not use any solvents such as benzene or alcohol.
Servicing
Do not implement any servicing other than those means described in the manual. Refer
all servicing to qualied service personnel only. Only use accessories/attachments or
parts recommended by the manufacturer.
1. UNBOXING
When receiving the machine, open its package and check carefully whether the ma-
chine is damaged or accessories are lost, if any problems, please contact the supplier.
When you’ll open the package (1 carton) you will nd the following items:
f1x Haze Machine
f1x Power Cord
fThis User Manual
WARNING: Packaging bag is not a toy! Keep out of reach of children!!! Keep
in a safe place the original packaging material for future use.
2. ACCESSORIES
SOUNDSATION can supply a wide range of quality accessories that you can use with
your ZEPHIRO Ambience Effects Series, like Cables, DMX Controllers, Liquids, etc.
All products in our catalogue has been long tested with this device so we recommend
to use Genuine SOUNDSATION Accessories and Spare Parts.
Ask your SOUNDSATION dealer for any accessories you could need to ensure best
performance of the product.

6
ENGLISH
3. OVERVIEW
ZEPHIRO 1000ST HAZE is a powerful 1000 Watt haze machine with DMX interface. This
device, with its continuous haze emission is a good support for lighting. It can be used
in many elds of application to create subtle atmospheres and to improve the visual
effects of light beams on dance oors, in concerts and more
ZEPHIRO 1000ST HAZE is able to produce haze volume of 170 m³/min thanks to a 1000
Watt heating system, a powerful pump and a large tank (2L)

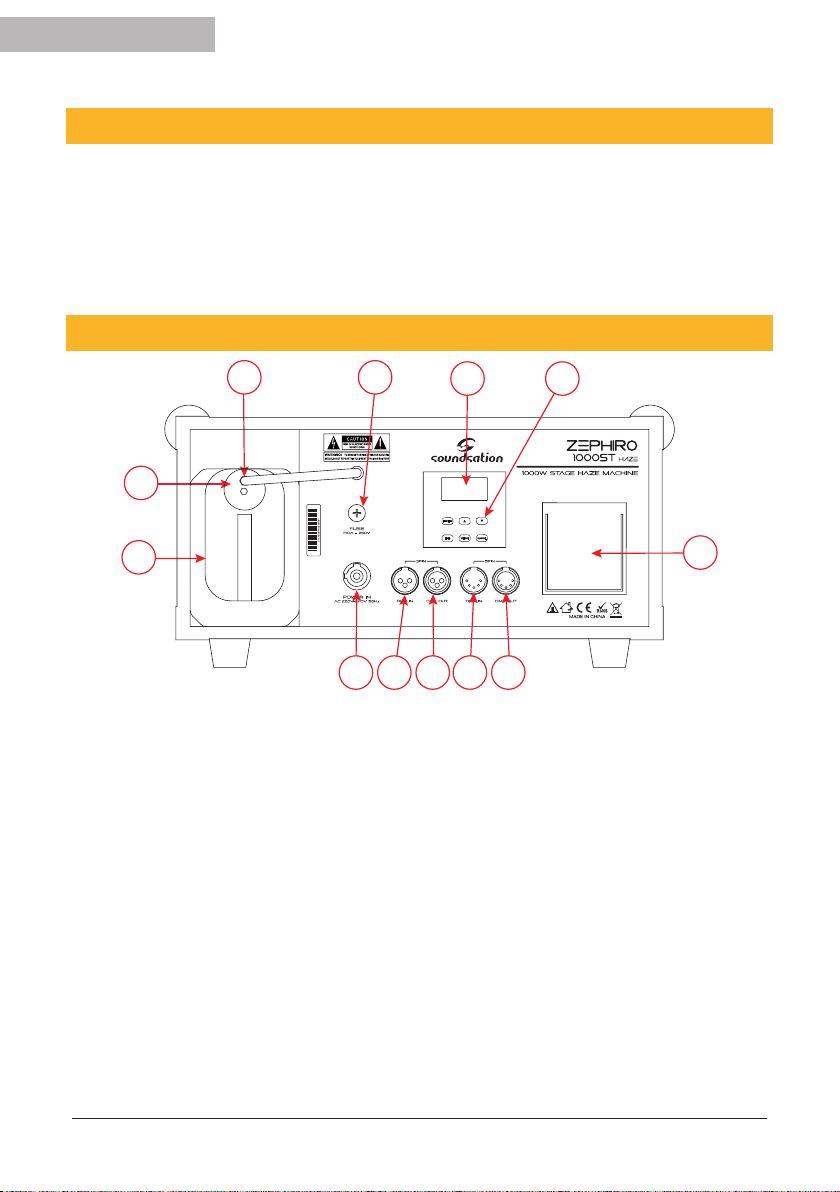

4. FRONT PANEL
7
1
2
3 4 5 6
89101112
1. Anti-Spill Tank
2. Liquid tank cap
3. Liquid hose with quick connector
4. Fuse
5. Blue LCD Screen (2 Row X 8 Characters)
6. Control Panel (6 buttons)
7. Haze Output Deector
8. DMX 5-Pin XLR Output
9. DMX 5-Pin XLR Input
10. DMX 3-Pin XLR Output
11. DMX 3-Pin XLR Input
12. Power inlet Connector

7
ENGLISH
ZEPHIRO 1000ST HAZE User manual
5. SETTING UP
fPlace ZEPHIRO 1000ST HAZE on a at surface and in a large area of at least 50 m²
of open space around the machine.
fKeep it in horizontal position, do not tilt or ip. Before connecting this unit to
mains, ll in the tank with uid. Always use water-based, non-toxic haze liquid
(check www.soundsationmusic.com for further information) and check that Haze
Output Deector is clean and unobstructed.
fBefore connecting to power, check whether mains voltage is suitable for the unit or
not.
fThe supplied power cable should be plugged into a grounded electrical outlet.
Once connected, the haze machine start heating and the LCD screen will show
“warming” message to indicate that the device is in preparation to be used. This
process can take up to 1,5 minutes.
fWhen the device is ready, the LCD screen will show “Ready Haze” message, and
after that it is possible to start making haze manually by holding down the “MAN-
UAL” button on the control panel.
fTo turn OFF the machine, unplug the unit from its power source
6. MAINS CONNECTIONS
Please note that power voltage and frequency are the same as the marked voltage and
frequency of device when connecting power.
Wire correspondence is as follow:
Cable (EU) Pin International
Brown Live L
Blue Neutral N
Yellow/Green Earth
The earth must to be connected! Pay attention to safety! Before taking into
operation for the rst time, the installation has to be approved by an expert.

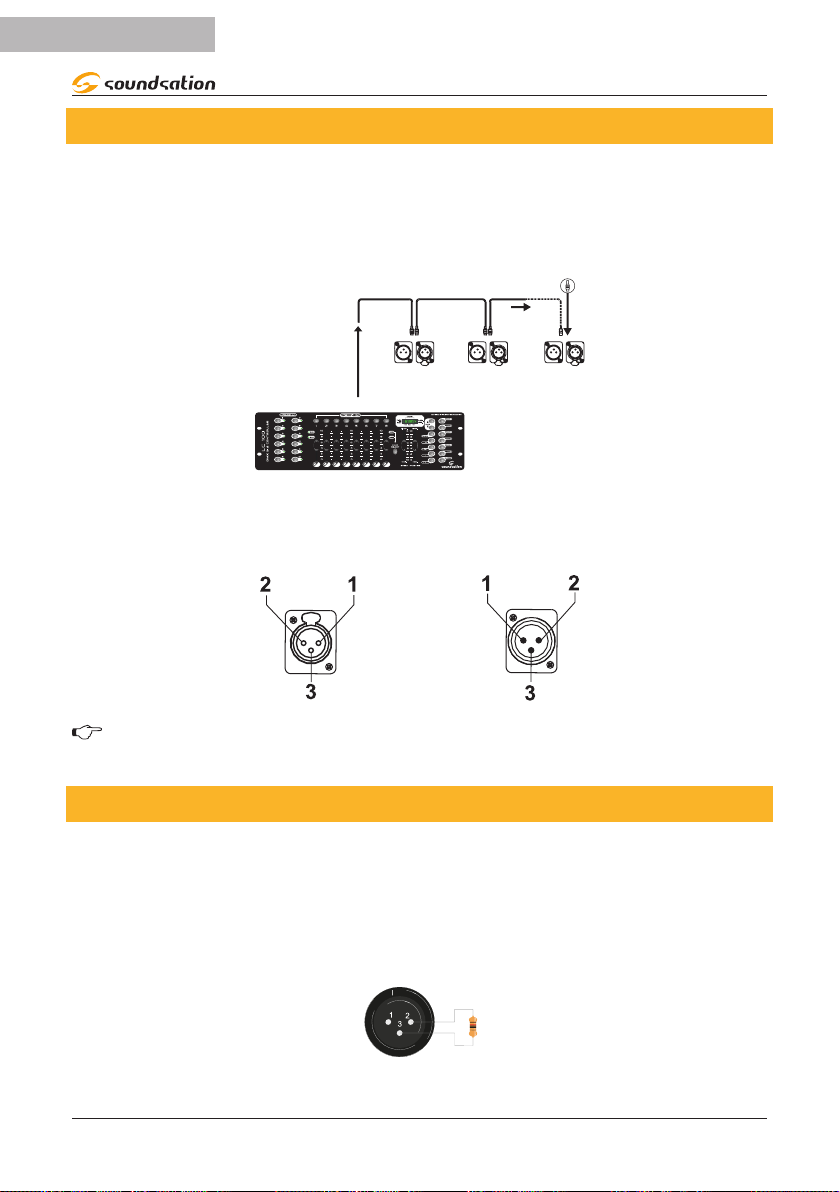

7. DMX CONNECTION
DMX xtures are designed to receive data through a serial Daisy Chain. A Daisy Chain
connection is where the DATA OUT of one xture connects to the DATA IN of the next
xture. The order in which the xtures are connected is not important and has no effect
on how a controller communicates to each xture. Use an order that provides for the
easiest and most direct cabling.

8
ENGLISH
ZEPHIRO 1000ST HAZE User manual
DMX Termonator
Unit 1 Unit 2 Last Unit
DMX 512
Connect xtures using shielded 2-conductor twisted pair cable with 3-pin XLR male to
female connectors. The shield connection is pin 1, while pin 2 is Data Negative (S-), and
pin 3 is Data positive (S+).
3-Pin XLR
Pin 1: GND
Pin 2: DMX -
Pin 3: DMX +
OUTPUTINPUT
DMX use of 3-Pin XLR Connectors
CAUTION: Wires must not come into contact with each other; otherwise the
xtures will not work at all, or will not work properly.
7.1. DMX Terminator
DMX is a resilient communication protocol, however errors still occasionally occur.
In order to prevent electrical noise from disturbing and corrupting the DMX control
signals, a good habit is to connect DMX output of last xture in the chain to a DMX
terminator, especially over long signal cable runs.
120ohm, 1/4
W
resistor
DMX Terminator
The DMX terminator is simply an XLR connector with a 120Ω (ohm), 1/4 Watt resistor
connected across Signal (-) and Signal (+), respectively, pins 2 and 3, which is then
plugged into the output socket on last projector in the chain. The connections are
illustrated below.
Complimentary signal cable can transmits signals to 20 unit xtures at most.
Signal amplier is a must to connect more xtures.

9
ENGLISH
ZEPHIRO 1000ST HAZE User manual
7.2. 3-Pin vs 5-Pin DMX cables
DMX connection protocols used by controllers and xtures manufacturers are not stan-
dardized around the world. However, two are the most common standards: 5-Pin XLR
and 3-Pin XLR system. If you wish to connect the unit to a 5-Pin XLR input xture, you
need to use an adapter-cable or make it by yourself.
Following the wiring correspondence between 3-Pin and 5-Pin plug and socket stan-
dards
5-Pins XLR (plug)
Pin 1: GND (Screen)
Pin 2: Signal (-)
Pin 3: Signal (+)
Pin 4: N/C
Pin 5: N/C
3-Pins XLR (socket)
Pin 1: GND (Screen)
Pin 2: Signal (-)
Pin 3: Signal (+)
5-Pins XLR (socket)
Pin 1: GND (Screen)
Pin 2: Signal (-)
Pin 3: Signal (+)
Pin 4: N/C
Pin 5: N/C
3-Pins XLR (plug)
Pin 1: GND (Screen)
Pin 2: Signal (-)
Pin 3: Signal (+)

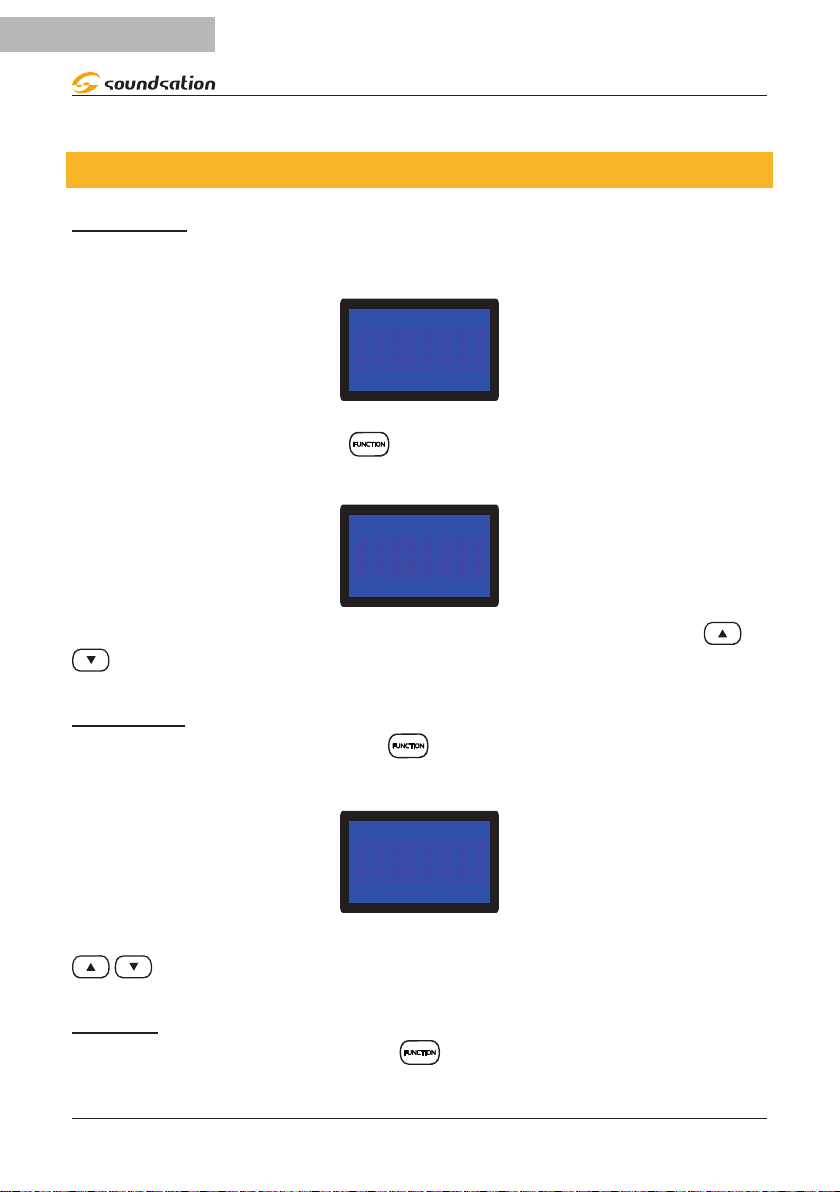

8. CONTROL PANEL
ZEPHIRO 1000ST HAZE is equipped with a Control Panel consisting of an LCD display (2
Row X 8 Characters) and 6 buttons:
1. FUNCTION: This button allows to scroll all the device Control Parameters
2. UP : Value adjustment Upward
3. DOWN : Value adjustment Downward
4. TIMER: Starts the timer controlled functioning
5. VOLUME: Start and Stop the output of constant Haze quantity
6. MANUAL: Press and hold for Manual Haze Output. When the button is released,

10
ENGLISH
ZEPHIRO 1000ST HAZE User manual
the Haze emission stops
8.1. Control Parameters
INTERVAL
Once warming process is complete the LCD screen will show the following main mes-
sage:
Haze
Ready

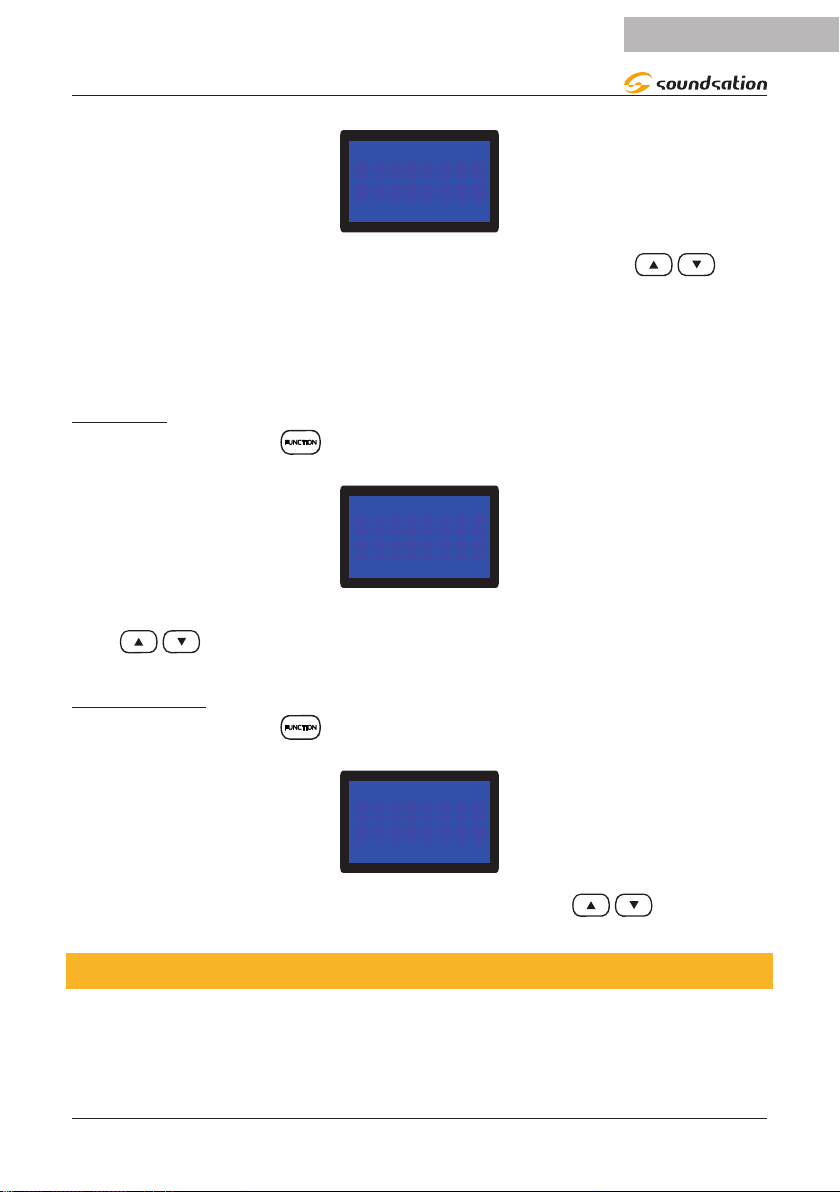

Pressing once the Function button ,the display will show “INTERVAL” parameter
and its relative value as follows:
Set 10
Interval
The “Interval Parameter” allows to adjust the interval haze emission timer using
buttons. The timer range is from 10 to 200 seconds
DURATION
Pressing two times the Function button when the device shows the main message
(Ready Haze) the display will show “DURATION” parameter and its relative value as
follows:
Set 10
Duration
The “Duration Parameter” allows to adjust the continuous Haze Output Time using
buttons. The “Duration Parameter” range is from 10 to 200 seconds
DMX512
Pressing three times the Function button when the device shows the main mes-
sage (Ready Haze) the display will show “DMX512” parameter and its relative value as

11
ENGLISH
ZEPHIRO 1000ST HAZE User manual
follows:
Set 1
DMX512
The “DMX512 Parameter” allows to set the desired DMX address using but-
tons. The “DMX512 Parameter” range is from 1 to 512
After setting the DMX Address the channel conguration will be the following:
Channel 1: Volume Output Control (Selected Address)
Channel 2: Fan Speed Control (Selected Address + 1)
VOLUME
Press the Function button till the display shows “VOLUME” parameter and its
relative value as follows:
Set 100
Volume
This parameter allows to adjust the output of constant Haze quantity from 1% to 100%
using buttons.
Fan Speed
Press the Function button till the display shows “FAN SPEED” parameter and its
relative value as follows:
Set 100
FanSpeed
This parameter allows to set the fan speed from 1 to 100 using buttons
9. NOTICES
fThis haze machine should be used in dry and well-ventilated place . Please avoid
any water or rain fall in the machines, if water and rain fall in, turn off the power
immediately. Keep far away from children, re, explosive and ammable things, and
avoid scalding.

12
ENGLISH
ZEPHIRO 1000ST HAZE User manual
fIn the rst time use, some liquid might spray out. This is normal.
fWhen liquid is getting low, please add it again in time. If the fog machine works
without uid for a long time, its pump and other parts could get damaged. When
adding uid, remember to turn power off, and carefully avoid spilling over to cause
short circuits.
fThe haze machine should work under professional operator’s supervision, please
do not add ammable liquids, gas or perfume into the fog uid tank.
fWhen working, do not touch power cord.
fWhen you don’t use the machine for long time or after use, please disconnect
power or unplug the power cable.
fAfter using, please wipe out the liquid in the tank, as it would avoid the housing to
be corroded.
fAll haze machines will have condensation or moisture around the Output Deector.
fAll haze machines have heating-cooling cycles. When internal temperature drops
to minimum, the pump automatically turns on and begins heating. Once heating is
complete, the machine starts to spray haze again.
fIn the case of a serious operating problem, stop using the unit immediately. Never
try to repair the unit by yourself Repairs carried out by unskilled people can lead to
damage or malfunction. Please contact the nearest authorized technical assistance
center Always use the same type of spare parts
fNever connect the device to a dimmer pack
fMake sure the power cable in never crimped or damaged and never disconnect it
by pulling or tugging on the cable.
Fog machines may set off Smoke Alarms
10. ROUTINE MAINTENANCE AND COMMON FAULTS
Periodically clean your machine to reduce replacement parts and repair ex-
penses.
fPoor haze liquid can cause blockage. It is recommended to use high quality haze
liquid.
fThe machine might get blocked due to high concentration uid, not-pure uid or
overheat, so regular care and maintenance can ensure long-term use. After about
40 hours continue use, please prepare an 80% distilled water and 20% white vine-
gar blend to remove any accumulated impurities inside boiler and pipe, as follow-
ing:
1. Wash the pipe in the tank and its lter head.
2. Pour out any liquid inside, and replace with the cleaning liquid (80% distilled
water and 20% white vinegar), turn on power, keep it operating till the clean-
ing liquid runs out.

13
ENGLISH
ZEPHIRO 1000ST HAZE User manual
fIf the haze turns less, and the pump makes noise, switch off the unit immediately
and check uid level, fuse, controller interface and power plug. If all of these are
normal, please connect power again. If problems still continue, please contact the
supplier.
fWhen you shut down the machine, it is recommended that you remove any re-
maining uid inside. Especially when the machine will not be used for a long time.
It is recommended that you open the tank, remove the uid hose and place it next
to the tank in open air.
fAfter use, let the haze machine cool down before transporting it by the handle.
Small bits of haze may still be emitted just after the machine is turned off. Let the
machine cool down for at least 20 minutes and only transport it when the housing
of the machine reaches a temperature that is comfortable enough to handle. Trans-
porting the machine while it is still hot may cause injuries and permanent damage
to the internal electronics and heating elements.
11. SPECIFICATIONS
Heating element 1000 Watt
Warm-up time Approximately 1,5 Minutes
Tank capacity 2 Liters
Haze output 170m³/Min
Liquid consumption 200 Min/L (30%) - 120 Min/L (100%)
Control Panel Yes (6 buttons with LCD display 2x8 Characters)
DMX connectivity Yes (3/5 Pin )
DMX controls Yes (2 Channel - fan speed, output volume )
Flight case Yes (Included)
Power requirements 220V AC, 50Hz
Internal fuse 10A 250V fast blow 20mm glass
Dimensions 440x215x395 mm
Weight 12 Kg
Packing Size 475x245x420 mm
Packing Weight 13 Kg

14
ENGLISH
ZEPHIRO 1000ST HAZE User manual
12. WARRANTY AND SERVICE
All SOUNDSATION products feature a limited two-year warranty. This two-year warranty is specic
to the date of purchase as shown on your purchase receipt.
The following cases/components are not covered from the above warranty:
• Any accessories supplied with the product
• Improper use
• Fault due to wear and tear
• Any modication of the product effected by the user or a third party
SOUNDSATION shall satisfy the warranty obligations by remedying any material or manufacturing
faults free of charge at our discretion either by repair or by exchanging individual parts or the en-
tire appliance. Any defective parts removed from a product during the course of a warranty claim
shall become the property of SOUNDSATION.
While under warranty period, defective products may be returned to your local SOUNDSATION
dealer together with original proof of purchase. To avoid any damages in transit, please use the
original packaging if available. Alternatively you can send the product to SOUNDSATION SERVICE
CENTER – Via Enzo Ferrari , 10 – 62017 Porto Recanati - Italy . In order to send a product to service
center you need an RMA number. Shipping charges have to be covered by the owner of the prod-
uct.
For further information please visit www.soundsationmusic.com
13. WARNING
PLEASE READ CAREFULLY – EU and EEA (Norway, Iceland and Liechtenstein) only
This symbol indicates that this product is not to be disposed of with your household waste, ac-
cording to the WEEE Directive (2202/96/EC) and your national law.
This product should be handed over to a designated collection point, e.g., on an authorized one-
for-one basis when you buy a new similar product or to an authorized collection site for recycling
waste electrical and electronic equipment (WEEE).
Improper handling of this type of waste could have a possible negative impact on the environment
and human health due to potentially hazardous substances that are generally associated with
WEEE. At the same time, your cooperation in the correct disposal of this product will contribute to
the effective usage of natural resources.
For more information about where you can drop off your waste equipment for recycling, please
contact your local city ofce, waste authority, approved WEEE scheme or your household waste
disposal service.

SOMMARIO
14. DISIMBALLAGGIO ...................................................................................................17
15. ACCESSORI ...............................................................................................................18
16. PANORAMICA..........................................................................................................18
17. PANNELLO FRONTALE ............................................................................................18
18. SETTAGGIO...............................................................................................................19
19. CONNESSIONI DI RETE ...........................................................................................19
20. CONNESSIONI DMX ................................................................................................20
20.1. Terminatore DMX.................................................................................................................................................20
20.2. Cavi DMX 3-Poli / 5-Poli....................................................................................................................................21
21. PANNELLO DI CONTROLLO ....................................................................................21
22. AVVISI .......................................................................................................................23
23. MANUTENZIONE ORDINARIA E GUASTI COMUNI..............................................24
24. SPECIFICHE...............................................................................................................25
25. GARANZIA ED ASSISTENZA ...................................................................................26
26. AVVERTENZA ...........................................................................................................26
IMPORTANTI ISTRUZIONI DI SICUREZZA
Il simbolo è usato per indicare che in questa apparecchiatura sono
presenti alcuni terminali sotto tensione pericolosi, anche in condizioni
di normale funzionamento, che possono costituire rischio di scosse
elettriche o di morte.
Il simbolo viene utilizzato nella documentazione di servizio per indi-
care che uno specico componente può essere sostituito esclusiva-
mente dal componente specicato nella documentazione per motivi di
sicurezza.
Terminale di Terra
Corrente/Tensione alternata
15
ITALIANO

Terminale in tensione pericoloso
Indica che l’apparato è acceso
Indica che l’apparato è spento
WARNING: Precauzioni da osservare per evitare il pericolo di ferimento o di morte
per l’utilizzatore.
CAUTION: Precauzioni da osservare per evitare danni all’apparecchio.
CURA DEL PRODOTTO
fLeggete queste istruzioni
fConservate queste istruzioni
fRispettate tutte le avvertenze
fSeguite tutte le istruzioni
ACQUA / UMIDITA
L’apparecchio deve essere protetto dall’umidità e dalla pioggia, non può essere usato
in prossimità di acqua; ad esempio nei pressi di una vasca da bagno, di un lavandino, di
una piscina, etc.
Calore
L’apparecchio deve essere posto lontano da fonti di calore come radiatori,
stufe o altri apparecchi che producono calore.
.
Ventilazione
fAssicurarsi sempre che ci sia una sufciente ventilazione in modo che l’aria possa
circolare e la nebbia vaporizzata possa essere scaricata dalla stanza di utilizzo del
dispositivo.
fPrestare attenzione alla quantità di nebbia utilizzata. Sono necessarie solo piccole
quantità di foschia per accentuare il lighting professionale e rendere i fasci di luce
molto più visibili. Non continuare con la produzione di foschia quando la visibilità
scende sotto i 2 metri
fL’uso della foschia non è pericoloso per le persone o gli animali, se usato con cau-
tela e adeguata ventilazione. Non utilizzare più foschia del necessario per ottenere
l’effetto desiderato.
Introduzione di oggetti e liquidi
Non introdurre oggetti o versare liquidi all’interno dell’apparato per ragioni di sicurezza.
Installazione
Avere sempre un ssaggio sicuro utilizzando una catena di sicurezza e maniglie di tra-
sporto. Non trasportare l’apparecchio mediante il cavo.
16
ITALIANO
Manuale d’uso ZEPHIRO 1000ST HAZE

CAVO DI RETE
Proteggere il cavo di alimentazione per evitare che venga calpestato o schiacciato, in
particolare in corrispondenza delle spine, prese e il punto di uscita dall’apparecchio.
Non annullare l’obiettivo di sicurezza della spina polarizzata o con messa a terra. Una
spina polarizzata ha due poli; una spina di messa a terra presenta due poli ed un terzo
terminale di terra. Il terzo polo è previsto per la vostra sicurezza. Se la spina fornita non
entra nella presa, consultare un elettricista per la sostituzione.
Fusibile
fIl fusibile principale di questo dispositivo si trova sul pannello frontale, vicino alla
presa dell’alimentazione.
fSostituire il fusibile esclusivamente con uno nuovo dello stesso tipo e valore. Non
utilizzare fusibili di valore superiore o inferiore
fNon collegare il fusibile con cavi elettrici, fogli di alluminio, poiché è usato per
proteggere da scosse elettriche e cortocircuiti
fRimontare sempre correttamente il coperchio del fusibile nello scomparto del
fusibile
Collegamento alla rete elettrica
L’apparecchio deve essere collegato alla sorgente di alimentazione elettrica del tipo
indicato sull’apparecchio o descritto nel manuale
Un collegamento elettrico non corretto può invalidare la garanzia del prodotto.
Pulizia
Pulire solo con un panno asciutto. Non utilizzare solventi come benzene o alcool.
Manutenzione
In caso di guasto o malfunzionamento, interrompere immediatamente l’unità. Non ef-
fettuate qualsiasi altro intervento al di fuori di quelli descritti nel manuale. Per eventua-
le assistenza rivolgetevi solo a personale qualicato. Utilizzate solo accessori / compo-
nenti suggeriti dal produttore.
14.DISIMBALLAGGIO
Quando si riceve la macchina, aprire la confezione (1 scatola), controllare attentamente
che non sia danneggiata e che gli accessori non siano andati persi. In caso di problemi,
contattare il fornitore. All’apertura del pacco, si troveranno i seguenti articoli.
f1x Macchina della foschia
f1x Cavo di alimentazione
fQuesto Manuale Utente
ATTENZIONE: L’imballo non è un giocattolo! Tenere fuori dalla portata dei
bambini!!! Conservare in un luogo sicuro il materiale di imballaggio originale
per un utilizzo futuro.
17
ITALIANO
Manuale d’uso ZEPHIRO 1000ST HAZE

15. ACCESSORI
SOUNDSATION in grado di fornire una vasta gamma di accessori di qualità che è
possibile utilizzare in tutti i dispositivi della serie ZEPHIRO, come cavi DMX, console di
illuminazione, liquidi e altri accessori. Tutti i prodotti del catalogo SOUNDSATION sono
stati a lungo testati con questo dispositivo quindi si consiglia di utilizzare accessori
originali e parti di ricambio Soundsation. Chiedete al vostro rivenditore SOUNDSATION
per gli accessori il necessario per garantire le migliori prestazioni del prodotto.
16.PANORAMICA
ZEPHIRO 1000ST HAZE è una potente macchina da 1000 Watt con interfaccia DMX.
Questo dispositivo, con la sua emissione continua di foschia, è un buon supporto per
l’illuminazione. Può essere utilizzato in molti campi di applicazione per creare atmosfere
sottili e migliorare gli effetti visivi dei fasci di luce sulle piste da ballo, nei concerti e molto
altro
ZEPHIRO 1000ST HAZE è in grado di produrre un volume di foschia di 170 m³ / min
grazie ad un sistema di riscaldamento da 1000 Watt, una potente pompa e un grande
serbatoio (2L).
17. PANNELLO FRONTALE
7
1
2
3 4 5 6
89101112
1. Serbatoio anti-sgocciolo
2. Tappo del serbatoio liquido
3. Tubo del liquido con connettore ad innesto rapido
4. Fusibile
5. Display LCD di colore azzurro (2 Righe X 8 Caratteri)
18
ITALIANO
Manuale d’uso ZEPHIRO 1000ST HAZE

6. Pannello di controllo (6 pulsanti)
7. Deettore di uscita di foschia
8. Uscita DMX con 5-Pin di tipo XLR
9. Ingresso DMX con 5-Pin di tipo XLR
10. Uscita DMX con 3-Pin di tipo XLR
11. Ingresso DMX con 3-Pin di tipo XLR
12. Connettore di ingresso per l’alimentazione
18. SETTAGGIO
fCollocare ZEPHIRO 1000ST HAZE su una supercie piana e in un’area ampia di
almeno 50 m² di spazio aperto attorno alla macchina
fTenere il dispositivo in posizione orizzontale, non inclinare o capovolgere. Prima di
collegare questa unità alla rete, riempire il serbatoio con il uido. Utilizzare sempre
il uido nebulizzato a base di acqua (consultare www.soundsationmusic.com per
ulteriori informazioni) e controllare che l’ugello sia pulito e non ostruito.
fPrima di collegare l’alimentazione, vericare se la tensione di rete è adatta all’unità
o meno
fIl cavo di alimentazione in dotazione deve essere collegato a una presa elettrica
dotata di messa a terra. Una volta collegata, la macchina per la nebbia inizia a
riscaldarsi e il display LCD mostrerà il messaggio “Warming” ad indicare che il
dispositivo è in preparazione per poi essere utilizzato. Questo processo può richie-
dere no a 1,5 minuti
fQuando il dispositivo è pronto, lo schermo LCD mostrerà il messaggio “Ready
Haze”, e quindi sarà possibile iniziare l’emissione della foschia tenendo premuto il
pulsante “MANUAL” sul pannello di controllo.
fPer spegnere la macchina, scollegare l’unità dalla fonte di alimentazione
19. CONNESSIONI DI RETE
Collegare il dispositivo alla presa con la spina. La corrispondenza dei cavi è la seguente:
CAVO PIEDINO INTERNAZIONALE
Marrone Fase L
Blu Neutro N
Giallo/verde Terra
La messa a terra deve essere collegata! Prestare attenzione alla sicurezza!
Prima di metter in funzione l’apparecchio per la prima volta, l’installazione deve essere
approvata da un esperto.
19
ITALIANO
Manuale d’uso ZEPHIRO 1000ST HAZE

20. CONNESSIONI DMX
Gli apparecchi DMX sono progettati per ricevere dati attraverso una catena seriale a
cascata. Questo tipo di connessione permette di connettere il DATA OUT di un dispo-
sitivo al DATA IN del dispositivo successivo. L’ordine in cui i dispositivi sono collegati
non è importante e non ha alcun effetto su come un controllore comunica a ciascuna
apparecchiatura. Utilizzare un ordine che preveda il cablaggio più semplice e diretto
DMX Termonator
Unit 1 Unit 2 Last Unit
DMX 512
Collegare i dispositivi utilizzando un cavo bipolare schermato a 2 conduttori con
connettori XLR maschio-femmina a 3 poli. La connessione dello schermo è il piedino 1,
mentre il piedino 2 è negativo (S-)e il piedino 3 è positivo (S +).
3-Poli XLR
Piedino 1: MASSA
Piedino 2: DMX -
Piedino 3: DMX +
USCITA
INGRESSO
Uso dei 3-Piedini nei Connettori XLR per DMX
ATTENZIONE: I li non devono entrare in contatto l’uno con l’altro; altrimenti
i dispositivi non funzioneranno affatto o non funzioneranno correttamente.
20.1. Terminatore DMX
DMX è un protocollo di comunicazione elastico, tuttavia si potrebbero vericare oc-
casionalmente degli errori. Le terminazioni riducono gli errori di segnale, e quindi le
migliori pratiche includono l’uso di una terminazione in tutte le circostanze. Se si veri-
cano problemi con un comportamento irregolare dell’apparecchio, specialmente sulla
lunghezza dei cavi di segnale, un terminale può aiutare a migliorare le prestazioni.
120ohm, 1/4
W
resistenza
Terminatore DMX
Per costruire il proprio terminatore DMX, procurarsi una resistenza da 120 ohm , 1/4 di
20
ITALIANO
Manuale d’uso ZEPHIRO 1000ST HAZE
