HYGRASGARD® RPFF ⁄ RPFTF
HYGRASGARD® RPFF - 25 ⁄ RPFTF - 25
D G F r
Herzlichen Glückwunsch!
Sie haben ein deutsches Qualitätsprodukt erworben.
Congratulations!
You have bought a German quality product.
Félicitations !
Vous avez fait l’acquisition d’un produit allemand de qualité.
Примите наши поздравления !
Вы приобрели качественный продукт, изготовленный в Германии.
D
Bedienungs- und Montageanleitung
Raumpendel-Feuchte- und Temperaturfühler,
kalibrierfähig, mit Mehrbereichsumschaltung
und aktivem Ausgang
G
Operating Instructions, Mounting & Installation
Pendulum room humidity and temperature sensors,
calibrateable, with multi-range switching and
active output
F
Notice d’instruction
Sonde d’ambiance pendulaire combinée humidité
et température, étalonnable, avec commutation
multi-gamme et sortie active
r
Руководство по монтажу и обслуживанию
Датчик влажности и температуры в помещении
маятникового типа, калибруемый, с переключением
между несколькими диапазонами и активным выходом

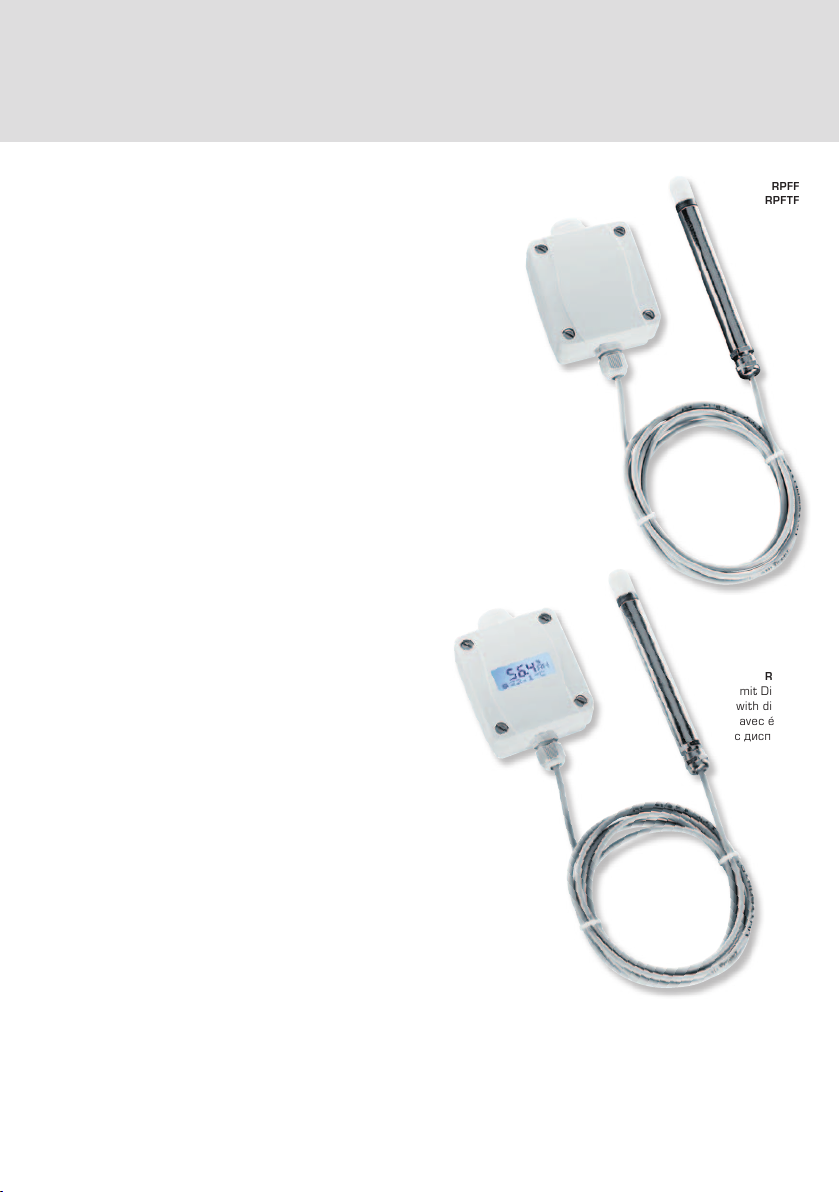

RPFF
RPFTF
RPFF
RPFTF
mit Display
with display
avec écran
с дисплеем
22900 -2011- n 03 ⁄ 2011

D G F r
HYGRASGARD® RPFF
HYGRASGARD® RPFTF

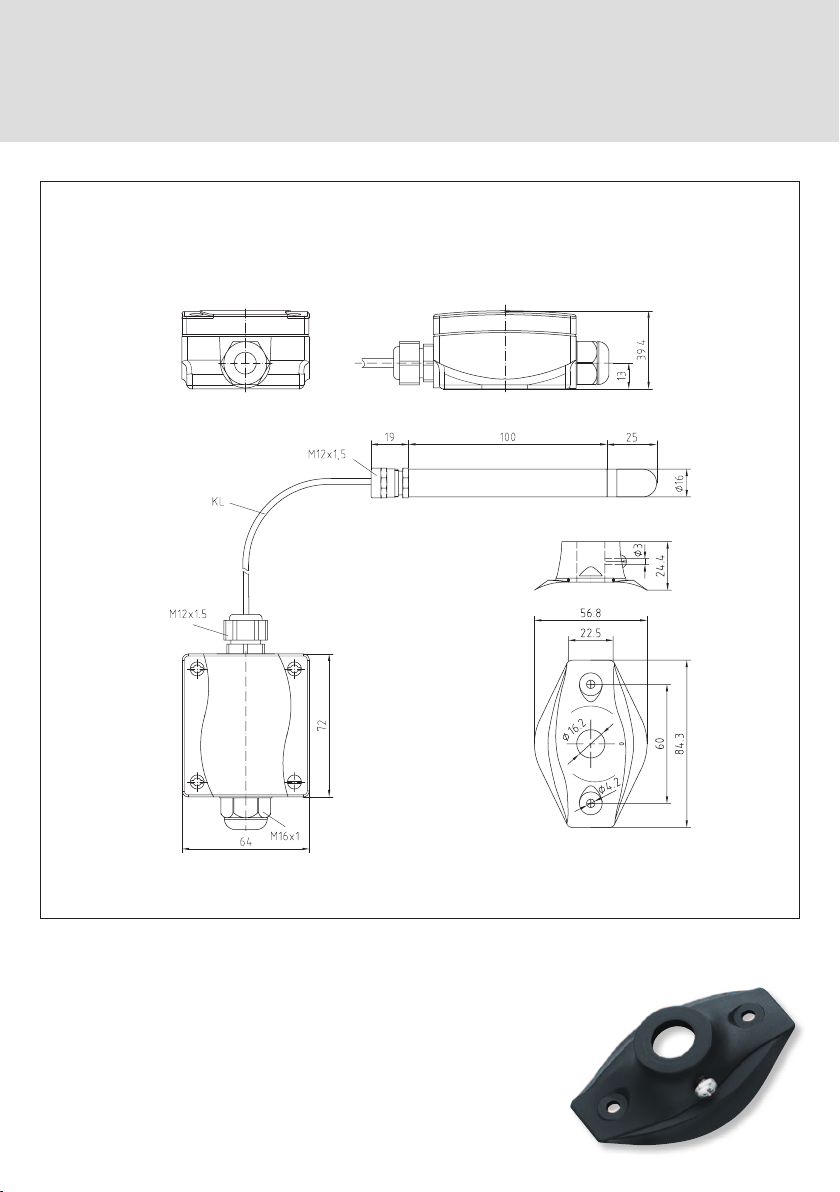

Maßzeichnung RPFF
Dimensional drawing RPFTF
Plan coté
Габаритный чертеж
MF -16 - K

D HYGRASGARD® RPFF ⁄ RPFTF, RPFF - 25 ⁄ RPFTF - 25
Qualitätsprodukt für HKL-Bereich, Genauigkeit 3 % r. H.
Der kalibrierfähige Raumpendelfeuchte- und Temperatursensor HYGRASGARD® RPFTF, mit Kunststoffsinterfilter misst die relative
Feuchte und die Temperatur der Luft. Er wandelt die Messgrößen Feuchte und Temperatur in ein Normsignal von 0 -10 V
oder 4...20 mA
um, ist wahlweise mit
⁄ ohne Display erhältlich . Er verfügt über vier umschaltbare Temperaturbereiche. Die relative Feuchte (in % r.H.) ist der
Quotient aus dem Wasser dampfpartialdruck und dem Sättigungsdampfdruck bei der jeweiligen Gastemperatur. HYGRASGARD® RPFTF
findet Anwendung in nicht aggressiver, staubfreier Umgebung, in der Kälte-, Klima- und Reinraumtechnik, Hotels, Technikräumen, Ver-
sammlungs- und Tagungsstätten. Die Messumformer sind für die exakte Erfassung von Temperatur und Feuchte bestimmt. Es wird ein
digitaler, langzeitstabiler Sensor als Messelement für die Feuchte- und Temperaturmessung verwendet. Ein Feinabgleich durch den An-
wender ist möglich. Der Fühler ist für die Decken- und Kanalmontage oder für den Geräteeinbau geeignet.
TECHNISCHE DATEN:
Spannungsversorgung: ............. 24 V AC (± 20 %) und 15 … 36 V DC (± 10 %) bei U -Variante
15 … 36 V DC (± 10 %) bei I -Variante (bürdenabhängig)
Leistungsaufnahme: .................. < 1,1 VA ⁄ 24 V DC ; < 2,2 VA ⁄ 24 V AC
Sensoren: ....................................digitaler Feuchtesensor, mit integriertem Temperatursensor,
betauungsfest, kleine Hysterese, hohe Langzeitstabilität
Sensorschutz: .............................Membranfilter, austauschbar
RPFF ⁄ RPFTF:
Metallsinterfilter
RPFF-25 ⁄ RPFTF-25:
Kunststoffsinterfilter
FEUCHTE:
Messbereich Feuchte:............... 0 …100 % r. H.
(Ausgang entspricht 0 -10 V oder 4 … 20 mA)
Arbeitsbereich Feuchte: ........... 0 … 95 % r. H. (ohne Betauung)
Abweichung Feuchte: ................ ± 3 % r. H. (20…80 %) bei +20 °C, sonst ± 5 % r. H.
Ausgang Feuchte: ...................... 0 -10 V bei U-Variante
4 … 20 mA bei I-Variante, Bürde < 800 Ω,
siehe Bürdendiagramm
TEMPERATUR:
Messbereich Temperatur: ........Mehrbereichsumschaltung (siehe Tabelle)
- 35 ...+35 °C; - 35 ...+75 °C; 0 ...+50 °C; 0 ...+80 °C
(Ausgang entspricht 0 -10 V oder 4 … 20 mA)
Arbeitsbereich Temperatur: .... - 35 ...+80 °C
Abweichung Temperatur: .......... ± 0,3 K (RPFF ⁄ RPFTF-U)
± 0,5 K (RPFF ⁄ RPFTF-I) bei 20 °C
Ausgang Temperatur: ................ 0 -10 V oder 4...20 mA
Umgebungstemperatur: ........... Lagerung - 25 …+ 50 °C
Betrieb - 5 …+ 55 °C
Langzeitstabilität: ......................± 1 % ⁄ Jahr
elektrischer Anschluss: ............ 2-, 3-, oder 4-Draht (siehe Anschlussbild),
0,14 - 1,5 mm², über Schraubklemmen auf Platine
Kabellänge: .................................. 2 m, optional andere Länge
Gehäuse: ...................................... Kunststoff, Werkstoff Polyamid, 30 % glaskugelverstärkt,
mit Schnellverschlussschrauben, Farbe reinweiß (ähnlich RAL 9010)
Abmaße: .......................................RPFF ⁄ RPFTF:
72 x 64 x 39,4 mm
RPFF-25 ⁄ RPFTF-25:
108 x 70 x 73,5 mm
Kabelverschraubung: ................. M16, mit Zugentlastung
Schutzrohr: .................................RPFF ⁄ RPFTF:
aus Metall, L =100 mm + 25 mm, Ø =16 mm
RPFF-25 ⁄ RPFTF-25:
aus Edelstahl, L =120 mm, Ø =18 mm
Schutzklasse: .............................. III (nach EN 60 730)
Schutzart: .................................... IP 65 (nach EN 60 529)
Normen: .......................................CE-Konformität nach EMV-Richtlinie 2004 ⁄ 108 ⁄ EC,
nach EN 61326-1: 2006, nach EN 61326-2-3: 2006
Optional: .......................................Display mit Beleuchtung, zweizeilig, 36 x15 mm (B x H),
zur Anzeige der IST-Temperatur und ⁄ oder IST-Feuchte

Typ ⁄ WG1 Messbereich Ausgang
Feuchte (relativ) Temperatur (umschaltbar) Feuchte (relativ) Temperatur
RPFF - I 0 …100 % r. H. — 4…20 mA —
RPFF - U 0 …100 % r. H. — 0 - 10 V —
RPFTF - I 0 …100 % r. H. - 35 ... + 75 °C 4…20 mA 4…20 mA
- 35 ... + 35 °C
0 ... + 50 °C
0 ... + 80 °C
RPFTF - U 0 …100 % r. H. - 35 ... + 75 °C 0 - 10 V 0 - 10 V
- 35 ... + 35 °C
0 ... + 50 °C
0 ... + 80 °C
RPFF - 25 ⁄ RPFTF - 25 - xx - Display Display mit Beleuchtung, zweizeilig
Zubehör: MF -16 - K Montageflansch aus Kunststoff
HYGRASGARD® RPFF und RPFTF
Typ ⁄ WG1 Messbereich Ausgang
Feuchte (relativ) Temperatur (umschaltbar) Feuchte (relativ) Temperatur
RPFF - 25 - I 0 …100 % r. H. — 4…20 mA —
RPFF - 25 -U 0 …100 % r. H. — 0 - 10 V —
RPFTF - 25 - I 0 …100 % r. H. - 35 ... + 75 °C 4…20 mA 4…20 mA
- 35 ... + 35 °C
0 ... + 50 °C
0 ... + 80 °C
RPFTF - 25 -U 0 …100 % r. H. - 35 ... + 75 °C 0 - 10 V 0 - 10 V
- 35 ... + 35 °C
0 ... + 50 °C
0 ... + 80 °C
RPFF - 25 ⁄ RPFTF - 25 - xx - Display Display mit Beleuchtung, zweizeilig
Zubehör: MF -16 - K Montageflansch aus Kunststoff
HYGRASGARD® RPFF - 25 und RPFTF - 25

* 2-Leiter-Anschluss für Geräte
ohne ⁄ mit Display (unbeleuchtet)
3-Leiter-Anschluss für Geräte
mit beleuchtetem Display
** 3-Leiter-Anschluss für Geräte
ohne ⁄ mit Display (unbeleuchtet)
4-Leiter-Anschluss für Geräte
mit beleuchtetem Display

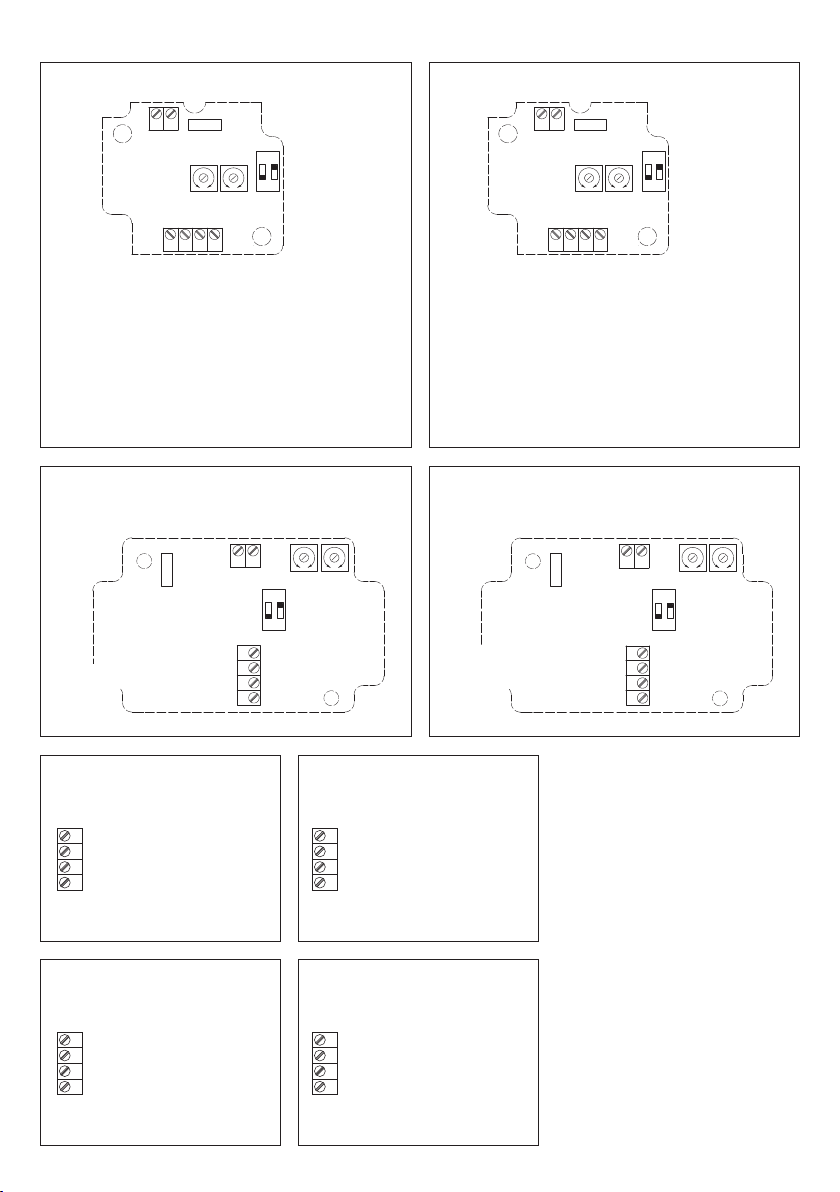

Schaltbild RPFTF - U
mit Display
Schaltbild RPFTF - 25 - U
mit Display
Schaltbild** RPFTF - I
mit Display
Schaltbild** RPFTF - 25 - I
mit Display
4-Leiter- RPFTF - U
Anschluss RPFTF - 25 - U
3- oder 4-Leiter- RPFTF - I
Anschluss** RPFTF - 25 - I
(Transmitter)
3-Leiter- RPFF - U
Anschluss RPFF - 25 - U
2- oder 3-Leiter- RPFF - I
Anschluss* RPFF - 25 - I
(Transmitter)
1234
5 6
12
0N
Offset
°C r.H.
Stecker
Display
DIP-Schalter
Mehrbereichs-
umschaltung
UB+ 24V AC/DC
Ausgang Feuchte 0-10V in % r.H.
Ausgang Temperatur 0-10V in °C
UB- GND
passiver
Sensor
Offset
Temperatur: ± 5 K
Feuchte: ± 10% r.H.
1234
5 6
12
0N
Offset
°C r.H.
UB+ 24V DC
Ausgang Feuchte 4-20mA in % r.H.
Ausgang Temperatur 4-20mA in °C
UB- GND (optional für
LCD-Hintergrundbeleuchtung
Stecker
Display
passiver
Sensor
DIP-Schalter
Mehrbereichs-
umschaltung
Offset
Temperatur: ± 5 K
Feuchte: ± 10% r.H.
4321
5 6
Offset
°C r.H.
12
0N
UB+ 24V AC/DC
UB- GND
Ausgang Feuchte 0-10V in % r.H.
Ausgang Temperatur 0-10V in °C
Stecker
Display
Mehrbereichs-
umschaltung
DIP-Schalter
passiver Sensor
Offset Temperatur: ± 5 K
Offset Feuchte: ± 10% r.H.
4321
5 6
12
0N
Offset
°C r.H.
UB+ 24V DC
Ausgang Feuchte 4-20mA in % r.H.
Ausgang Temperatur 4-20mA in °C
UB- GND (optional für
LCD-Hintergrundbeleuchtung
Stecker
Display
Mehrbereichs-
umschaltung
DIP-Schalter
passiver Sensor
Offset Temperatur: ± 5 K
Offset Feuchte: ± 10% r.H.
1
2
3
4
–UB-GND
frei
Ausgang Feuchte 0-10V in % r.H.
+UB 24V AC/DC
1
2
3
4
–UB-GND
Ausgang Temperatur 0-10V in °C
Ausgang Feuchte 0-10V in % r.H.
+UB 24V AC/DC
1
2
3
4
–UB-GND (optional für
Hintergrundbeleuchtung)
frei
Ausgang Feuchte 4-20mA in % r.H.
+UB 24V DC
1
2
3
4
Ausgang Temperatur 4-20mA in °C
Ausgang Feuchte 4-20mA in % r.H.
+UB 24V DC
–UB-GND (optional für
Hintergrundbeleuchtung)

Temperaturtabelle MB: - 35 …+75 °C Temperaturtabelle MB: - 35 …+35 °C
Temperaturtabelle MB: 0 …+ 80 °C
Temperaturtabelle MB: 0 …+ 50 °C
Feuchtetabelle MB: 0 …100 % r. H.
°C UA in V IA in mA
- 35 0,0 4,0
- 30 0,5 4,7
- 25 0,9 5,5
- 20 1,4 6,2
- 15 1,8 6,9
- 10 2,3 7,6
- 5 2,7 8,4
0 3,2 9,1
5 3,6 9,8
10 4,1 10,5
15 4,5 11,3
20 5,0 12,0
25 5,5 12,7
30 5,9 13,5
35 6,4 14,2
40 6,8 14,9
45 7,3 15,6
50 7,7 16,4
55 8,2 17,1
60 8,6 17,8
65 9,1 18,5
70 9,5 19,2
75 10,0 20,0
°C UA in V IA in mA
- 35 0,0 4,0
- 30 0,7 5,1
- 25 1,4 6,3
- 20 2,1 7,4
- 15 2,9 8,6
- 10 3,6 9,7
- 5 4,3 10,9
0 5,0 12,0
5 5,7 13,1
10 6,4 14,3
15 7,1 15,4
20 7,9 16,6
25 8,6 17,7
30 9,3 18,9
35 10,0 20,0
°C UA in V IA in mA
0 0,0 4,0
5 0,6 5,0
10 1,3 6,0
15 1,9 7,0
20 2,5 8,0
25 3,1 9,0
30 3,8 10,0
35 4,4 11,0
40 5,0 12,0
45 5,6 13,0
50 6,3 14,0
55 6,9 15,0
60 7,5 16,0
65 8,1 17,0
70 8,8 18,0
75 9,4 19,0
80 10,0 20,0
°C UA in V IA in mA
0 0 4,0
5 1 5,6
10 2 7,2
15 3 8,8
20 4 10,4
25 5 12,0
30 6 13,6
35 7 15,2
40 8 16,8
45 9 18,4
50 10 20,0
% r.H. UA in V IA in mA
0 0 4,0
5 0,5 4,8
10 1,0 5,6
15 1,5 6,4
20 2,0 7,2
25 2,5 8,0
30 3,0 8,8
35 3,5 9,6
40 4,0 10,4
45 4,5 11,2
50 5,0 12,0
55 5,5 12,8
60 6,0 13,6
65 6,5 14,4
70 7,0 15,2
75 7,5 16,0
80 8,0 16,8
85 8,5 17,6
90 9,0 18,4
95 9,5 19,2
100 10,0 20,0
Temperatur-
Messbereiche
(einstellbar)
DIP
1
DIP
2
- 35 °C ... + 75 °C
O N O N
- 35 °C ... + 35 °C OFF OFF
0 °C ... + 50 °C OFF O N
0 °C ... + 80 °C
O N OFF

Bürdendiagramm
4 … 20 mA
800
700
600
500
400
300
250
50
200
10 15 20 25 30 35 36 40
Bürdendiagramm
Bürde (Ohm)
Betriebsspannung (DC/V)
zulässiger
Bereich

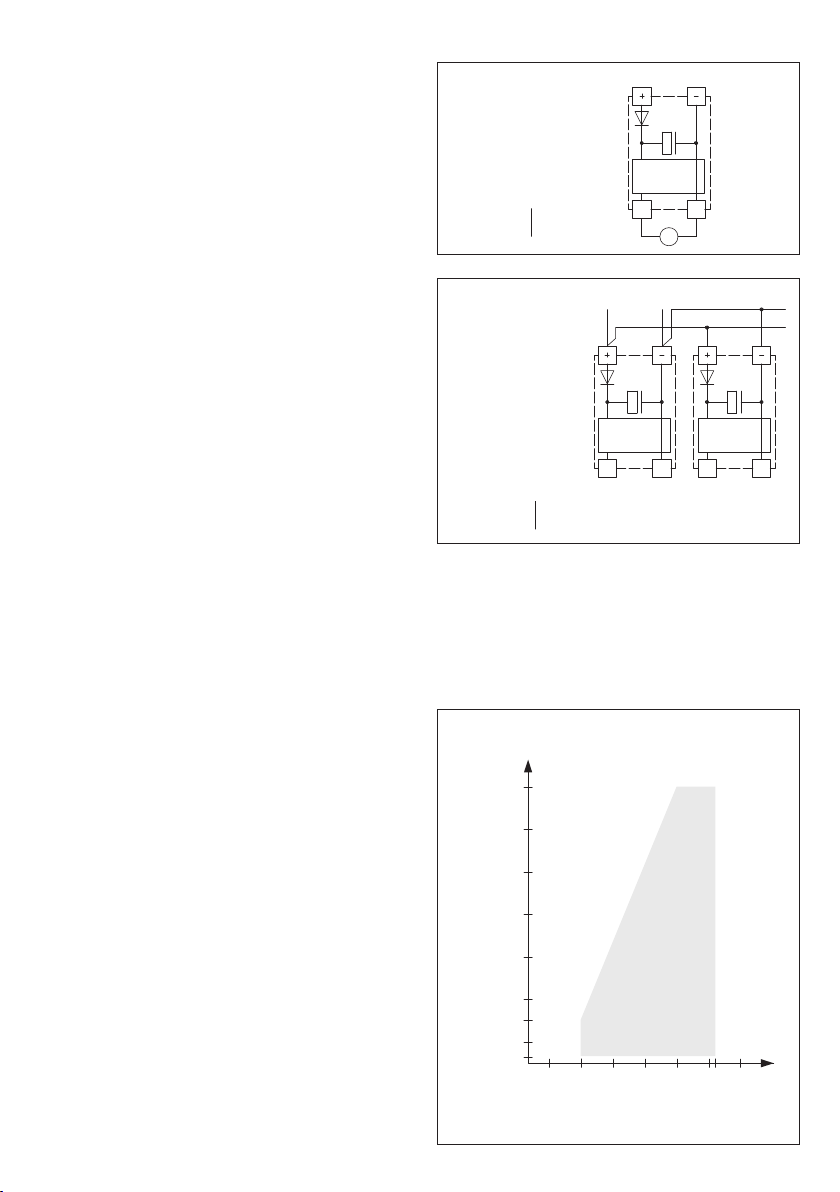

Schaltbild Parallelbetrieb
Schaltbild Einzelbetrieb
VERSORGUNGSSPANNUNG:
Als Verpolungsschutz der Betriebsspannung ist bei dieser Gerätevariante
eine Einweggleichrichtung bzw. Verpolungschutzdiode integriert. Diese
interne Einweggleichrichtung erlaubt auch den Betrieb mit AC-Versor-
gungsspannung bei 0 - 10 V Geräten.
Das Ausgangssignal ist mit einem Messgerät abzugreifen. Hierbei wird
die Ausgangsspannung gegen das Nullpotenial (O V) der Eingangsspan-
nung ge messen!
Wird dieses Gerät mit DC - Versorgungsspannung betrieben, ist der
Betriebsspannungseingang UB+ für 15...36 V DC - Einspeisung und UB–
bzw. GND als Masseleitung zu verwenden!
Werden mehrere Geräte von einer 24 V AC - Spannung versorgt, ist
darauf zu achten, dass alle „positiven“ Betriebsspannungseingänge (+)
der Feldgeräte miteinander verbunden sind, sowie alle „negativen“ Be-
triebsspannungseingänge (–) = Bezugspotential miteinander ver bunden
sind (phasengleicher Anschluss der Feldgeräte). Alle Feld ge räte aus-
gänge müssen auf das gleiche Potential bezogen werden!
Bei Verpolung der Versorgungsspannung an einem der Feldgeräte
würde über dieses ein Kurzschluss der Versorgungsspannung erzeugt.
Der somit über dieses Feldgerät fließende Kurzschlussstrom kann zur
Beschädigung dieses Gerätes führen.
Achten Sie daher auf die korrekte Verdrahtung! Schaltung Schaltung
0-10V 0V/GND 0-10V 0V/GND
Versorgung mit
AC 24V~ 0V
DC 15-36V = GND
AC 24V~ 0V
DC 15-36V = GND
Schaltung
0-10V 0V/GND
V
Versorgung mit
HINWEIS
Bei 4...20 mA Geräten ist eine Gleichspannung zu verwenden (ohne
Restwilligkeit, siehe zulässiger Bereich des Bürdendiagramms), keine
pulsierende Gleichspannung verwenden.

D Wichtige Hinweise
– Dieses Gerät darf nur in schadstofffreier, nicht kondensierender Luft, ohne Über- oder Unterdruck am Sensorelement eingesetzt werden.
– Bei Aussen- und Kanalfühlern schützt der Sinterfilter des Sensorelementes den Feuchtesensor vor eventuellen Staub belastungen.
Dieser Filter sollte bei Verunreinigung ⁄ Verschmutzung regelmäßig gewartet werden.
– Staub- und Verunreinigungen verfälschen das Messergebnis und sind zu vermeiden.
Geringe Verunreinigungen und Staubablagerungen können mit Druckluft beseitigt werden.
– Das Berühren des Feuchteelementes ist unbedingt zu vermeiden, da dies zu erheblichen Fehlmessungen führt.
– Bei Verunreinigungen empfehlen wir eine werksseitige Reinigung und Neukalibrieung.
– Chemikalien oder andere Reinigungsmittel dürfen unter keinen Umständen auf den Sensor gelangen.
– Die relative Feuchte von 0 ...100 % wird durch das Ausgangssignal von 0 -10 V oder 4 ... 20 mA abgebildet. Der Arbeitsbereich des Gerätes umfasst
10,0 ... 99 % r. H., ausserhalb dieses Bereiches kann es zu Fehlmessungen bzw. zu erhöhten Abweichungen kommen.
–
Beim Anschluss mehrerer Fühler (0 -10 V) an eine gemeinsame Spannungsversorgung mit 24 V AC (Wechselspannung) ist auf die Polung zu achten,
da sonst die Wechselspannungsquelle kurz geschlossen werden kann.
– Die Spannungsausgänge sind kurzschlussfest, ein Anlegen einer Überspannung oder der Spannungsversorgung am Spannungsausgang zerstört das Gerät.
– Beim Betrieb des Gerätes ausserhalb des Spezifikationsbereiches entfallen alle Garantieansprüche.
Als AGB gelten ausschließlich unsere sowie die gültigen „Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elektro industrie“
(ZVEI Bedingungen) zuzüglich der Ergänzungsklausel „Erweiterter Eigentumsvorbehalt“.
Außerdem sind folgende Punkte zu beachten:
– Vor der Installation und Inbetriebnahme ist diese Anleitung zu lesen und die alle darin gemachten Hinweise sind zu beachten!
– Der Anschluss der Geräte darf nur an Sicherheitskleinspannung und im spannungslosen Zustand erfolgen. Um Schäden und Fehler am Gerät
(z.B. durch Spannungsinduktion) zu verhindern, sind abgeschirmte Leitungen zu verwenden, eine Parallelverlegung zu stromführenden Leitungen zu
vermeiden und die EMV- Richtlinien zu beachten.
– Dieses Gerät ist nur für den angegebenen Verwendungszweck zu nutzen, dabei sind die entsprechenden Sicherheitsvorschriften des VDE,
der Länder, ihrer Überwachungsorgane, des TÜV und der örtlichen EVU zu beachten.
Der Käufer hat die Einhaltung der Bau- und Sicherungsbestimmung zu gewährleisten und Gefährdungen aller Art zu vermeiden.
– Für Mängel und Schäden, die durch unsachgemäße Verwendung dieses Gerätes entstehen, werden keinerlei Gewährleistungen und Haftungen
übernommen.
– Folgeschäden, welche durch Fehler an diesem Gerät entstehen, sind von der Gewährleistung und Haftung ausgeschlossen.
– Die Installation der Geräte darf nur durch Fachpersonal erfolgen.
– Es gelten ausschließlich die technischen Daten und Anschlussbedingungen der zum Gerät gelieferten Montage- und Bedienungs anleitung,
Abweichungen zur Katalogdarstellung sind nicht zusätzlich aufgeführt und im Sinne des technischen Fortschritts und der stetigen Verbesserung
unserer Produkte möglich.
– Bei Veränderungen der Geräte durch den Anwender entfallen alle Gewährleistungsansprüche.
– Dieses Gerät darf nicht in der Nähe von Wärmequellen (z.B. Heizkörpern) oder deren Wärmestrom eingesetzt werden, eine direkte Sonnen-
einstrahlung oder Wärmeeinstrahlung durch ähnliche Quellen (starke Leuchte, Halogenstrahler) ist unbedingt zu vermeiden.
– Der Betrieb in der Nähe von Geräten, welche nicht den EMV- Richtlinien entsprechen, kann zur Beeinflussung der Funktionsweise führen.
– Dieses Gerät darf nicht für Überwachungszwecke, welche ausschließlich dem Schutz von Personen gegen Gefährdung oder Verletzung dienen und
nicht als Not-Aus-Schalter an Anlagen und Maschinen oder vergleichbare sicherheitsrelevante Aufgaben verwendet werden.
– Die Gehäuse- und Gehäusezubehörmaße können geringe Toleranzen zu den Angaben dieser Anleitung aufweisen.
– Veränderungen dieser Unterlagen sind nicht gestattet.
– Reklamationen werden nur vollständig in Originalverpackung angenommen.
Vor der Installation und Inbetriebnahme ist diese Anleitung zu lesen und die alle darin gemachten Hinweise sind zu beachten!

G HYGRASGARD® RPFF ⁄ RPFTF, RPFF - 25 ⁄ RPFTF - 25
Quality product for HVAC sector, accuracy 3 % r.H.
The calibrateable pendulum room humidity and temperature sensor HYGRASGARD® RPFTF with membrane filter measures the relative
humidity and temperature of air. It converts the measurands humidity and temperature into standard signals of 0 - 10 V or 4...20 mA and
is optional available with or without display. It has four switchable temperature ranges. Relative humidity (in % r. H.) is the quotient of water
vapour partial pressure divided by the saturation vapour pressure at the respective gas temperature. HYGRASGARD® RPFTF is applied
in non-aggressive dust-free ambiences in refrigeration, air conditioning, ventilation and clean room technology, hotels, technical rooms,
meeting rooms and convention centres. These measuring transducers are designed for exact detection of temperature and humidity.
A digital long-term stable sensor is used as measuring element for humidity and temperature measurement. Fine adjustment by the user
is possible. The sensor is appropriate for ceiling and duct installation, or for integrating it into equipment.
TECHNICAL DATA:
Power supply: .............................. 24 V AC (± 20 %) and 15 … 36 V DC (± 10 %) for U variant
15 … 36 V DC (± 10 %) for I variant (depending on working resistance)
Power consumption: .................. < 1.1 VA ⁄ 24 V DC ; < 2.2 VA ⁄ 24 V AC
Sensors: .......................................digital humidity sensor
with integrated temperature sensor,
dew-proof, small hysteresis, high long-term stability
Sensor protection: ..................... membrane filter, exchangeable
RPFF ⁄ RPFTF: metal sinter filter
RPFF-25 ⁄ RPFTF-25: plastic sinter filter
HUMIDITY:
Measuring range, humidity: ......0 …100 % r. H.
(output corresponding to 0 -10 V or 4 … 20 mA)
Operating range, humidity: ....... 0 … 95 % r. H. (without formation of dew)
Deviation, humidity: .................... ± 3 % r. H. (20…80 %) at +20 °C, otherwise ± 5 % r. H.
Output, humidity: ........................ 0 -10 V at U variant
4 … 20 mA at I variant, working resistance < 800 Ω,
see load resistance diagram
TEMPERATURE:
Measuring range, temperature: ... multi-range switching (see table)
- 35 ...+35 °C; - 35 ...+75 °C; 0 ...+50 °C; 0 ...+80 °C
(output corresponding to 0 -10 V or 4 … 20 mA)
Operating range, temperature: ... - 35 ...+80 °C
Deviation, temperature: ............ ± 0.3 K (RPFF ⁄ RPFTF-U)
± 0.5 K (RPFF ⁄ RPFTF-I) at 20 °C
Output, temperature: ................0 -10 V or 4...20 mA
Ambient temperature: .............. storage - 25 …+ 50 °C
operation - 5 …+ 55 °C
Long-term stability: .................... ± 1 % per year
Electrical connection: ................ 2-, 3-, or 4-wire connection (see connecting diagram),
0.14 - 1.5 mm² via terminal screws on circuit board
Cable length: ............................... 2 m, other lengths optional
Enclosure: .................................... plastic, material polyamide,
30 % glass-globe-reinforced,
with quick-locking screws,
colour pure white (similar RAL 9010)
Dimensions: .................................RPFF ⁄ RPFTF:
72 x 64 x 39.4 mm
RPFF-25 ⁄ RPFTF-25:
108 x 70 x 73.5 mm
Cable gland: .................................M16, including strain relief
Protective tube: .......................... RPFF ⁄ RPFTF:
metal, L =100 mm + 25 mm, Ø =16 mm
RPFF-25 ⁄ RPFTF-25:
stainless steel, L =120 mm, Ø =18 mm
Protection class: ........................ III (according to EN 60 730)
Protection type:.......................... IP 65 (according to EN 60 529)
Standards: ...................................CE conformity,
according to EMC directive 2004 ⁄ 108 ⁄ EC,
according to EN 61326-1: 2006,
according to EN 61326-2-3: 2006
Optional: .......................................two-line display with illumination, 36 x15 mm (W x H),
for displaying ACTUAL temperature
and ⁄ or ACTUAL humidity

Type ⁄ WG1 Measuring Range Output
Humidity (relative) Temperature (switchable) Humidity (relative) Temperature
RPFF - I 0 …100 % r. H. — 4…20 mA —
RPFF - U 0 …100 % r. H. — 0 - 10 V —
RPFTF - I 0 …100 % r. H. - 35 ... + 75 °C 4…20 mA 4…20 mA
- 35 ... + 35 °C
0 ... + 50 °C
0 ... + 80 °C
RPFTF - U 0 …100 % r. H. - 35 ... + 75 °C 0 - 10 V 0 - 10 V
- 35 ... + 35 °C
0 ... + 50 °C
0 ... + 80 °C
RPFF - 25 ⁄ RPFTF - 25 - xx - Display Two-line display with illumination
Accessories: MF -16 - K Mounting flange, plastic
HYGRASGARD® RPFF and RPFTF
Type ⁄ WG1 Measuring Range Output
Humidity (relative) Temperature (switchable) Humidity (relative) Temperature
RPFF - 25 - I 0 …100 % r. H. — 4…20 mA —
RPFF - 25 -U 0 …100 % r. H. — 0 - 10 V —
RPFTF - 25 - I 0 …100 % r. H. - 35 ... + 75 °C 4…20 mA 4…20 mA
- 35 ... + 35 °C
0 ... + 50 °C
0 ... + 80 °C
RPFTF - 25 -U 0 …100 % r. H. - 35 ... + 75 °C 0 - 10 V 0 - 10 V
- 35 ... + 35 °C
0 ... + 50 °C
0 ... + 80 °C
RPFF - 25 ⁄ RPFTF - 25 - xx - Display Two-line display with illumination
Accessories: MF -16 - K Mounting flange, plastic
HYGRASGARD® RPFF - 25 and RPFTF - 25

* 2-wire connection for devices
with ⁄ without display (not illuminated)
3-wire connection for devices
with illuminated display
** 3-wire connection for devices
with ⁄ without display (not illuminated)
4-wire connection for devices
with illuminated display
Schematic diagram RPFTF - U
with display
Schematic diagram RPFTF - 25 - U
with display
Schematic diagram** RPFTF - I
with display
Schematic diagram** RPFTF - 25 - I
with display
4-wire RPFTF - U
connection RPFTF - 25 - U
3- or 4-wire RPFTF - I
connection** RPFTF - 25 - I
(Transmitter)
3-wire RPFF - U
connection RPFF - 25 - U
2- or 3-wire RPFF - I
connection* RPFF - 25 - I
(Transmitter)
1234
5 6
12
0N
Offset
°C r.H.
Plug
display
DIP switches
multi-range
switching
UB+ 24V AC/DC
Output humidity 0-10V in % r.H.
Output temperature 0-10V in °C
UB- GND
Passive
sensor
Offset
Temperature: ± 5 K
Humidity: ± 10 % r.H.
1234
5 6
12
0N
Offset
°C r.H.
UB+ 24V DC
Output humidity 4-20mA in % r.H.
Output temperature 4-20mA in °C
UB- GND (optional for
LCD background lighting
Plug
display
Passive
sensor
DIP switches
multi-range
switching
Offset
Temperature: ± 5 K
Humidity: ± 10 % r.H.
4321
5 6
Offset
°C r.H.
12
0N
UB+ 24V AC/DC
UB- GND
Output humidity 0 – 10 V in % r.H.
Output temperature 0 – 10 V in °C
Plug
display
DIP switches
multi-range
switching
Passive sensor
Offset temperature: ± 5 K
Offset humidity: ± 10 % r.H.
4321
5 6
12
0N
Offset
°C r.H.
UB+ 24V DC
Output humidity 4-20mA in % r.H.
Output temperature 4-20mA in °C
UB- GND (optional for
LCD background lighting
Plug
display
DIP switches
multi-range
switching
Passive sensor
Offset temperature: ± 5 K
Offset humidity: ± 10 % r.H.
1
2
3
4
–UB-GND
Free
Output humidity in % r.H. 0-10V
+UB 24V AC/DC
1
2
3
4
–UB-GND
Output temperature in °C 0-10V
Output humidity in % r.H. 0-10V
+UB 24V AC/DC
1
2
3
4
–UB-GND (optional for backlighting)
Free
Output humidity in % r.H. 4-20mA
+UB 24V DC
1
2
3
4
Output temperature in °C 4-20mA
Output humidity in % r.H. 4-20mA
+UB 24V DC
–UB-GND (optional for backlighting)

Temperature table Range: - 35 …+75 °C Temperature table Range: - 35 …+35 °C
Temperature table Range: 0 …+80 °C
Temperature table Range: 0 …+50 °C
Humidity table Range: 0 …100 % r. H.
°C UA in V IA in mA
- 35 0.0 4.0
- 30 0.5 4.7
- 25 0.9 5.5
- 20 1.4 6.2
- 15 1.8 6.9
- 10 2.3 7.6
- 5 2.7 8.4
0 3.2 9.1
5 3.6 9.8
10 4.1 10.5
15 4.5 11.3
20 5.0 12.0
25 5.5 12.7
30 5.9 13.5
35 6.4 14.2
40 6.8 14.9
45 7.3 15.6
50 7.7 16.4
55 8.2 17.1
60 8.6 17.8
65 9.1 18.5
70 9.5 19.2
75 10.0 20.0
°C UA in V IA in mA
- 35 0.0 4.0
- 30 0.7 5.1
- 25 1.4 6.3
- 20 2.1 7.4
- 15 2.9 8.6
- 10 3.6 9.7
- 5 4.3 10.9
0 5.0 12.0
5 5.7 13.1
10 6.4 14.3
15 7.1 15.4
20 7.9 16.6
25 8.6 17.7
30 9.3 18.9
35 10.0 20.0
°C UA in V IA in mA
0 0.0 4.0
5 0.6 5.0
10 1.3 6.0
15 1.9 7.0
20 2.5 8.0
25 3.1 9.0
30 3.8 10.0
35 4.4 11.0
40 5.0 12.0
45 5.6 13.0
50 6.3 14.0
55 6.9 15.0
60 7.5 16.0
65 8.1 17.0
70 8.8 18.0
75 9.4 19.0
80 10.0 20.0
°C UA in V IA in mA
0 0 4.0
5 1 5.6
10 2 7.2
15 3 8.8
20 4 10.4
25 5 12.0
30 6 13.6
35 7 15.2
40 8 16.8
45 9 18.4
50 10 20.0
% r.H. UA in V IA in mA
0 0 4.0
5 0.5 4.8
10 1.0 5.6
15 1.5 6.4
20 2.0 7.2
25 2.5 8.0
30 3.0 8.8
35 3.5 9.6
40 4.0 10.4
45 4.5 11.2
50 5.0 12.0
55 5.5 12.8
60 6.0 13.6
65 6.5 14.4
70 7.0 15.2
75 7.5 16.0
80 8.0 16.8
85 8.5 17.6
90 9.0 18.4
95 9.5 19.2
100 10.0 20.0
Temperature
measuring ranges
(adjustable)
DIP
1
DIP
2
- 35 °C ... + 75 °C
O N O N
- 35 °C ... + 35 °C OFF OFF
0 °C ... + 50 °C OFF O N
0 °C ... + 80 °C
O N OFF

Connecting scheme Parallel operation
Connecting scheme Individual operation
SUPPLY VOLTAGE:
For operating voltage reverse polarity protection, a one-way rectifier or
reverse polarity protection diode is integrated in this device variant.
This internal one-way rectifier also allows operating 0 – 10 V devices on
AC supply voltage.
The output signal is to be tapped by a measuring instrument. Output
voltage is measured her against zero potential (O V) of the input voltage!
When this device is operated on DC supply voltage, the operating volt-
age input UB+ is to be used for 15...36 V DC supply and UB – or GND for
ground wire!
When several devices are supplied by one 24 V AC voltage supply, it is
to be ensured that all ”positive“ operating voltage input terminals (+) of
the field devices are connected with each other and all ”negative“ opera-
ting voltage input terminals (–) (= reference potential) are connected
together (in-phase connection of field devices). All outputs of field de-
vices must be referenced to the same potential!
In case of reversed polarity at one field device, a supply voltage short-
circuit would be caused by that device. The consequential short-circuit
current flowing through this field device may cause damage to it.
Therefore, pay attention to correct wiring! Circuitry Circuitry
0...10V 0V/GND 0...10V 0V/GND
Power supply
AC 24V~ 0V
DC 15-36V = GND
Circuitry
0...10V 0V/GND
V
Power supply
AC 24V~ 0V
DC 15-36V = GND
Load resistance diagram
4 … 20 mA
800
700
600
500
400
300
250
50
200
10 15 20 25 30 35 36 40
Load resistance diagram
Working resistance (Ohm)
Operating voltage (V DC)
Admissible
range
NOTE
For 4 ... 20 mA devices, DC voltage must be used (without residual ripple,
see permissible range of load resistance diagram). Do not use pulsating
DC voltage.

G General notes
– This device may only be used in pollutant-free non-precipitating air without above-atmospheric or below-atmospheric pressure at the sensor element.
– On outdoor and duct sensors, the sinter filter of the senor element protects the humidity sensor against potential dust exposure.
In case of pollution ⁄ contamination, this filter should be cleaned on a regular basis.
– Dust and pollution falsify measurement results and are to be avoided. Slight pollution and dust sediments can be removed by using compressed air.
– Touching the humidity element is under any circumstances to be avoided, as that would result in considerable mismeasurements.
– In case of pollution, we recommend cleaning and recalibration in the factory.
– In any case, the sensor must not get in contact with chemicals or other cleaning agents.
– The relative humidity of 0 ...100 % is indicated by an output signal of 0 -10 V or 4 ... 20 mA.
The device operating range covers 10.0 ... 99.9 % r. H. Outside of that range, mismeasurements or increased deviations may occur.
– When several sensors (0 -10 V) are connected to one voltage supply of 24 V AC, correct polarity must be regarded as otherwise the alternating
voltage source may be short-circuited.
– The voltage outputs are short-circuit proof. Applying overvoltage or voltage supply to the voltage output will destroy the device.
– If this device is operated beyond the specified range, all warranty claims are forfeited.
Our “General Terms and Conditions for Business“ together with the “General Conditions for the Supply of Products and Services of the Electrical and
Electronics Industry“ (ZVEI conditions) including supplementary clause “Extended Retention of Title“ apply as the exclusive terms and conditions.
In additionIn addition, the following points are to be observed:
– These instructions must be read before installation and putting in operation and all notes provided therein are to be regarded!
– Devices must only be connected to safety extra-low voltage and under dead-voltage condition. To avoid damages and errors the device (e.g. by voltage
induction) shielded cables are to be used, laying parallel with current-carrying lines is to be avoided, and EMC directives are to be observed.
– This device shall only be used for its intended purpose. Respective safety regulations issued by the VDE, the states, their control authorities, the TÜV
and the local energy supply company must be observed. The purchaser has to adhere to the building and safety regulations and has to prevent perils
of any kind.
– No warranties or liabilities will be assumed for defects and damages arising from improper use of this device.
– Consequential damages caused by a fault in this device are excluded from warranty or liability.
– These devices must be installed by authorised specialists only.
– The technical data and connecting conditions of the mounting and operating instructions delivered together with the device are exclusively valid.
Deviations from the catalogue representation are not explicitly mentioned and are possible in terms of technical progress and continuous improve-
ment of our products.
– In case of any modifications made by the user, all warranty claims are forfeited.
– This device must not be installed close to heat sources (e.g. radiators) or be exposed to their heat flow. Direct sun irradiation or heat irradiation by
similar sources (powerful lamps, halogen spotlights) must absolutely be avoided.
– Operating this device close to other devices that do not comply with EMC directives may influence functionality.
– This device must not be used for monitoring applications, which solely serve the purpose of protecting persons against hazards or injury, or as an
EMERGENCY STOP switch for systems or machinery, or for any other similar safety-relevant purposes.
– Dimensions of enclosures or enclosure accessories may show slight tolerances on the specifications provided in these instructions.
– Modifications of these records are not permitted.
– In case of a complaint, only complete devices returned in original packing will be accepted.
These instructions must be read before installation and putting in operation and all notes provided therein are to be regarded!

F HYGRASGARD® RPFF ⁄ RPFTF, RPFF - 25 ⁄ RPFTF - 25
Produit de qualité destiné au domaine CVC, précision 3 % h.r.
Le capteur HYGRASGARD® RPFTF, capteur d’ambiance pendulaire combiné humidité et température étalonnable équipé d’un filtre en
matière synthétique frittée, mesure l’humidité relative et la température de l’air. Il convertit les grandeurs de mesure, humidité et
température, en un signal normalisé de 0 - 10 V ou de 4...20 mA, il est disponible au choix avec ou sans écran. Il est muni de quatre plages
de température commutables. L’ humidité relative (en % h.r.) est le quotient de la pression partielle de vapeur d’eau contenue dans le gaz
par la pression de vapeur saturante à la même température. Le capteur HYGRASGARD® RPFTF est utilisé dans un environnement non
agressif, exempt de poussières, en technique frigorifique, de climatisation et de salles blanches, dans les hôtels, salles de maintenance,
salles de réunion et centres de conférences. Les convertisseurs de mesure sont conçus pour donner la mesure exacte de la température
et de l’humidité. Un capteur numérique à haute stabilité long terme est utilisé comme élément de mesure de l’humidité et de la tempéra-
ture. L’ ajustage fin peut être fait par l’utilisateur. Ce capteur peut être monté au plafond, en gaine ou intégré dans un appareil.
CARACTÉRISTIQUES TECHNIQUES:
Tension d’alimentation: .............. 24 V ca (± 20 %) et 15 … 36 V cc (± 10 %) pour variante U
15 … 36 V cc (± 10 %) pour variante I (dépend de la charge)
Consommation électrique: ....... < 1,1 VA ⁄ 24 V cc ; < 2,2 VA ⁄ 24 V ca
Capteurs: .....................................capteur d’humidité numérique avec capteur de température intégré,
résistant à la condensation, petit hystérésis, haute stabilité long terme
Protection de capteur: .............. Filtre à membrane, remplaçable
RPFF ⁄ RPFTF: filtre en métal fritté
RPFF-25 ⁄ RPFTF-25: filtre en matière synthétique frittée
HUMIDITÉ:
Plage de mesure humidité: .......0 …100 % h.r. (sortie correspond à 0 -10 V ou 4 … 20 mA)
Plage de service humidité: ....... 0 … 95 % h.r. (sans condensation)
Incertitude de mesure
humidité: ......................................± 3 % h.r. (20…80 %) à +20 °C, sinon ± 5 % h.r.
Sortie humidité: ..........................0 -10 V pour variante U
4 … 20 mA pour variante I, charge < 800 Ω,
voir diagramme de charge
TEMPERATURE:
Plage de mesure température: ... commutation multi-gamme (voir tableau)
- 35 ...+35 °C; - 35 ...+75 °C; 0 ...+50 °C; 0 ...+80 °C
(sortie correspond à 0 -10 V ou 4 … 20 mA)
Plage de service température: .... - 35 ...+80 °C
Incertitude de mesure
température: ............................... ± 0,3 K (RPFF ⁄ RPFTF-U)
± 0,5 K (RPFF ⁄ RPFTF-I) à 20 °C
Sortie température: .................. 0 -10 V ou 4...20 mA
Température ambiante: ............ stockage - 25 …+ 50 °C, fonctionnement - 5 …+ 55 °C
Stabilité long terme: .................. ± 1 % ⁄ an
Raccordement électrique: ........ 2, 3, ou 4 fils (voir schéma de raccordement),
0,14 - 1,5 mm² par bornes à vis sur carte
Longueur de câble: ..................... 2 m, d’autres longueurs sur demande
Boîtier: ......................................... matière plastique, polyamide,
renforcé à 30 % de billes de verre,
avec vis de fermeture rapide,
couleur blanc pur (similaire à RAL 9010)
Dimensions: ................................. RPFF ⁄ RPFTF: 72 x 64 x 39,4 mm
RPFF-25 ⁄ RPFTF-25: 108 x 70 x 73,5 mm
Presse-étoupe: ........................... M16, avec décharge de traction
Tube de protection: .................... RPFF ⁄ RPFTF:
en métal, L =100 mm + 25 mm, Ø =16 mm
RPFF-25 ⁄ RPFTF-25:
en acier inox, L =120 mm, Ø =18 mm
Classe de protection: ................ III (selon EN 60 730)
Indice de protection: .................. IP 65 (selon EN 60 529)
Normes: .......................................conformité CE
selon Directive « CEM » 2004 ⁄ 108 ⁄ CE,
selon EN 61326-1: 2006,
selon EN 61326-2-3: 2006
En option: .....................................écran avec rétro-éclairage,
affichage à deux lignes, 36 x15 mm (l x h),
pour afficher la température effective
et ⁄ ou l’humidité effective

Désignation ⁄ WG1 plage de mesure sortie
humidité (relative) température (commutable) humidité (relative) température
RPFF - I 0 …100 % h.r. — 4…20 mA —
RPFF - U 0 …100 % h.r. — 0 - 10 V —
RPFTF - I 0 …100 % h.r. - 35 ...+ 75 °C 4…20 mA 4…20 mA
- 35 ...+ 35 °C
0 ...+ 50 °C
0 ...+ 80 °C
RPFTF - U 0 …100 % h.r. - 35 ...+ 75 °C 0 - 10 V 0 - 10 V
- 35 ...+ 35 °C
0 ...+ 50 °C
0 ...+ 80 °C
RPFF - 25 ⁄ RPFTF - 25 - xx - Display écran avec rétro-éclairage, affichage à deux lignes
Accessoires: MF -16 - K bride de montage en matière plastique
HYGRASGARD® RPFF et RPFTF
Désignation ⁄ WG1 plage de mesure sortie
humidité (relative) température (commutable) humidité (relative) température
RPFF - 25 - I 0 …100 % h.r. — 4…20 mA —
RPFF - 25 -U 0 …100 % h.r. — 0 - 10 V —
RPFTF - 25 - I 0 …100 % h.r. - 35 ...+ 75 °C 4…20 mA 4…20 mA
- 35 ...+ 35 °C
0 ...+ 50 °C
0 ...+ 80 °C
RPFTF - 25 -U 0 …100 % h.r. - 35 ...+ 75 °C 0 - 10 V 0 - 10 V
- 35 ...+ 35 °C
0 ...+ 50 °C
0 ...+ 80 °C
RPFF - 25 ⁄ RPFTF - 25 - xx - Display écran avec rétro-éclairage, affichage à deux lignes
Accessoires: MF -16 - K bride de montage en matière plastique
HYGRASGARD® RPFF - 25 et RPFTF - 25

* Raccordement 2 fils pour appareils
sans/avec écran (non éclairé)
Raccordement 3 fils pour appareils
avec écran rétro-éclairé
** Raccordement 3 fils pour appareils
sans/avec écran (non éclairé)
Raccordement 4 fils pour appareils
avec écran rétro-éclairé
Schéma de raccordement RPFTF - U
avec écran
Schéma de raccordement RPFTF - 25 - U
avec écran
Schéma de raccordement** RPFTF - I
avec écran
Schéma de raccordement** RPFTF - 25 - I
avec écran
Raccordement RPFTF - U
4 fils RPFTF - 25 - U
Raccordement RPFTF - I
3 ou 4 fils** RPFTF - 25 - I
(transmetteur)
Raccordement RPFF - U
3 fils RPFF - 25 - U
Raccordement RPFF - I
2 ou 3 fils* RPFF - 25 - I
(transmetteur)
1234
5 6
12
0N
Offset
°C r.H.
Plug
display
DIP switches
multi-range
switching
UB+ 24V AC/DC
Output humidity 0-10V in % r.H.
Output temperature 0-10V in °C
UB- GND
Passive
sensor
Offset
Temperature: ± 5 K
Humidity: ± 10 % r.H.
1234
5 6
12
0N
Offset
°C r.H.
UB+ 24V DC
Output humidity 4-20mA in % r.H.
Output temperature 4-20mA in °C
UB- GND (optional for
LCD background lighting
Plug
display
Passive
sensor
DIP switches
multi-range
switching
Offset
Temperature: ± 5 K
Humidity: ± 10 % r.H.
4321
5 6
Offset
°C r.H.
12
0N
UB+ 24V AC/DC
UB- GND
Output humidity 0 – 10 V in % r.H.
Output temperature 0 – 10 V in °C
Plug
display
DIP switches
multi-range
switching
Passive sensor
Offset temperature: ± 5 K
Offset humidity: ± 10 % r.H.
4321
5 6
12
0N
Offset
°C r.H.
UB+ 24V DC
Output humidity 4-20mA in % r.H.
Output temperature 4-20mA in °C
UB- GND (optional for
LCD background lighting
Plug
display
DIP switches
multi-range
switching
Passive sensor
Offset temperature: ± 5 K
Offset humidity: ± 10 % r.H.
1
2
3
4
–UB-GND
Free
Output humidity in % r.H. 0-10V
+UB 24V AC/DC
1
2
3
4
–UB-GND
Output temperature in °C 0-10V
Output humidity in % r.H. 0-10V
+UB 24V AC/DC
1
2
3
4
–UB-GND (optional for backlighting)
Free
Output humidity in % r.H. 4-20mA
+UB 24V DC
1
2
3
4
Output temperature in °C 4-20mA
Output humidity in % r.H. 4-20mA
+UB 24V DC
–UB-GND (optional for backlighting)

Tableau de température plage de mesure: - 35 …+75 °C Tableau de température plage de mesure: - 35 …+35 °C
Tableau de température plage de mesure: 0 …+80 °C
Tableau de température plage de mesure: 0 …+50 °C
Tableau d’humidité plage de mesure: 0 …100 % h.r.
°C UA en V IA en mA
- 35 0,0 4,0
- 30 0,5 4,7
- 25 0,9 5,5
- 20 1,4 6,2
- 15 1,8 6,9
- 10 2,3 7,6
- 5 2,7 8,4
0 3,2 9,1
5 3,6 9,8
10 4,1 10,5
15 4,5 11,3
20 5,0 12,0
25 5,5 12,7
30 5,9 13,5
35 6,4 14,2
40 6,8 14,9
45 7,3 15,6
50 7,7 16,4
55 8,2 17,1
60 8,6 17,8
65 9,1 18,5
70 9,5 19,2
75 10,0 20,0
°C UA en V IA en mA
- 35 0,0 4,0
- 30 0,7 5,1
- 25 1,4 6,3
- 20 2,1 7,4
- 15 2,9 8,6
- 10 3,6 9,7
- 5 4,3 10,9
0 5,0 12,0
5 5,7 13,1
10 6,4 14,3
15 7,1 15,4
20 7,9 16,6
25 8,6 17,7
30 9,3 18,9
35 10,0 20,0
°C UA en V IA en mA
0 0,0 4,0
5 0,6 5,0
10 1,3 6,0
15 1,9 7,0
20 2,5 8,0
25 3,1 9,0
30 3,8 10,0
35 4,4 11,0
40 5,0 12,0
45 5,6 13,0
50 6,3 14,0
55 6,9 15,0
60 7,5 16,0
65 8,1 17,0
70 8,8 18,0
75 9,4 19,0
80 10,0 20,0
°C UA en V IA en mA
0 0 4,0
5 1 5,6
10 2 7,2
15 3 8,8
20 4 10,4
25 5 12,0
30 6 13,6
35 7 15,2
40 8 16,8
45 9 18,4
50 10 20,0
% h.r. UA en V IA en mA
0 0 4,0
5 0,5 4,8
10 1,0 5,6
15 1,5 6,4
20 2,0 7,2
25 2,5 8,0
30 3,0 8,8
35 3,5 9,6
40 4,0 10,4
45 4,5 11,2
50 5,0 12,0
55 5,5 12,8
60 6,0 13,6
65 6,5 14,4
70 7,0 15,2
75 7,5 16,0
80 8,0 16,8
85 8,5 17,6
90 9,0 18,4
95 9,5 19,2
100 10,0 20,0
Plages de mesure
detempérature
(réglables)
DIP
1
DIP
2
- 35 °C ... + 75 °C
O N O N
- 35 °C ... + 35 °C OFF OFF
0 °C ... + 50 °C OFF O N
0 °C ... + 80 °C
O N OFF
