stabo multifon WLAN indoor cam User manual

digitale Funktechnik 2,4 GHz
multifon WLAN indoor cam
Video-Sicherheitssystem mit Intercom
Art -Nr 51089
Kurzbedienungsanleitung
Wichtig
Lesen Sie vor Inbetriebnahme des Geräts alle Bedienhinweise aufmerksam und
vollständig durch. Eine ausführliche Bedienungsanleitung finden Sie unter
http://stabo.de/fileadmin/BdA/BdA_stabo_multifon_WLAN_indoor_cam_DE_EN.pdf
Lieferumfang
D-Farbkamera mit integriertem WLAN-Modul
Netzteil (5 V DC/1,0 A)
Kamerahalter für Wand- oder Deckenmontage
LAN-Kabel (RJ45), 1 m
Kurz-Bedienungsanleitung (deutsch/englisch)
Montagematerial
Bitte überprüfen Sie den Packungsinhalt auf Vollständigkeit. Prüfen Sie vor der
Benutzung der Kamera, ob äußerliche Beschädigungen vorliegen. In diesem Fall
nehmen Sie das Produkt nicht in Betrieb, sondern setzen sich umgehend mit
Ihrem Fachhändler in Verbindung.
Inbetriebnahme und
Installation
Laden Sie zunächst entsprechend
dem Betriebssystem Ihres Mobilge-
räts die iOS- bzw. Android-Version
der App My HomeView aus dem App
Store bzw. Google Play Store. Ge-
ben Sie dazu My HomeView in die
Suchleiste ein, markieren die App,
laden sie herunter und installieren sie.
Hinweis: In dieser Bedienungsan-
leitung werden alle Bedienschritte
am Beispiel der Android-Version der
App beschrieben.
Stecken Sie zunächst das Netzteil
in eine 230 V-Steckdose und ver-
binden den Stecker mit der DC IN-
Buchse der Kamera.
Schalten Sie die Kamera ein.
Kamera mit dem Mobilgerät verbinden
1. Stellen Sie sicher, dass Ihr Mobilgerät mit Ihrem WLAN-Router
verbunden ist!
. Öffnen Sie My HomeView und tippen Sie auf das Pluszeichen.
3. Tippen Sie nun auf Smart Config.
4. Prüfen Sie, ob die grüne Betriebs-LED der Kamera schnell blinkt:
wenn nicht, drücken Sie die RESET-Taste auf der Kamera-Unterseite.
Tippen Sie anschließend auf NEXT.
5. Geben Sie nun unter Password den WPA-Verschlüsselungscodes
Ihres WLAN-Routers ein. Tippen Sie dann auf Next.
6. Geben Sie nun das Passwort 000000 ein und tippen auf Save.
7. Es erscheint die Meldung Add New Camera Successfully (Kamera
erfolgreich hinzugefügt). Bestätigen Sie mit OK.
8. Tippen Sie nun auf das Kamera-Symbol.
Hinweis:
110 °
270°

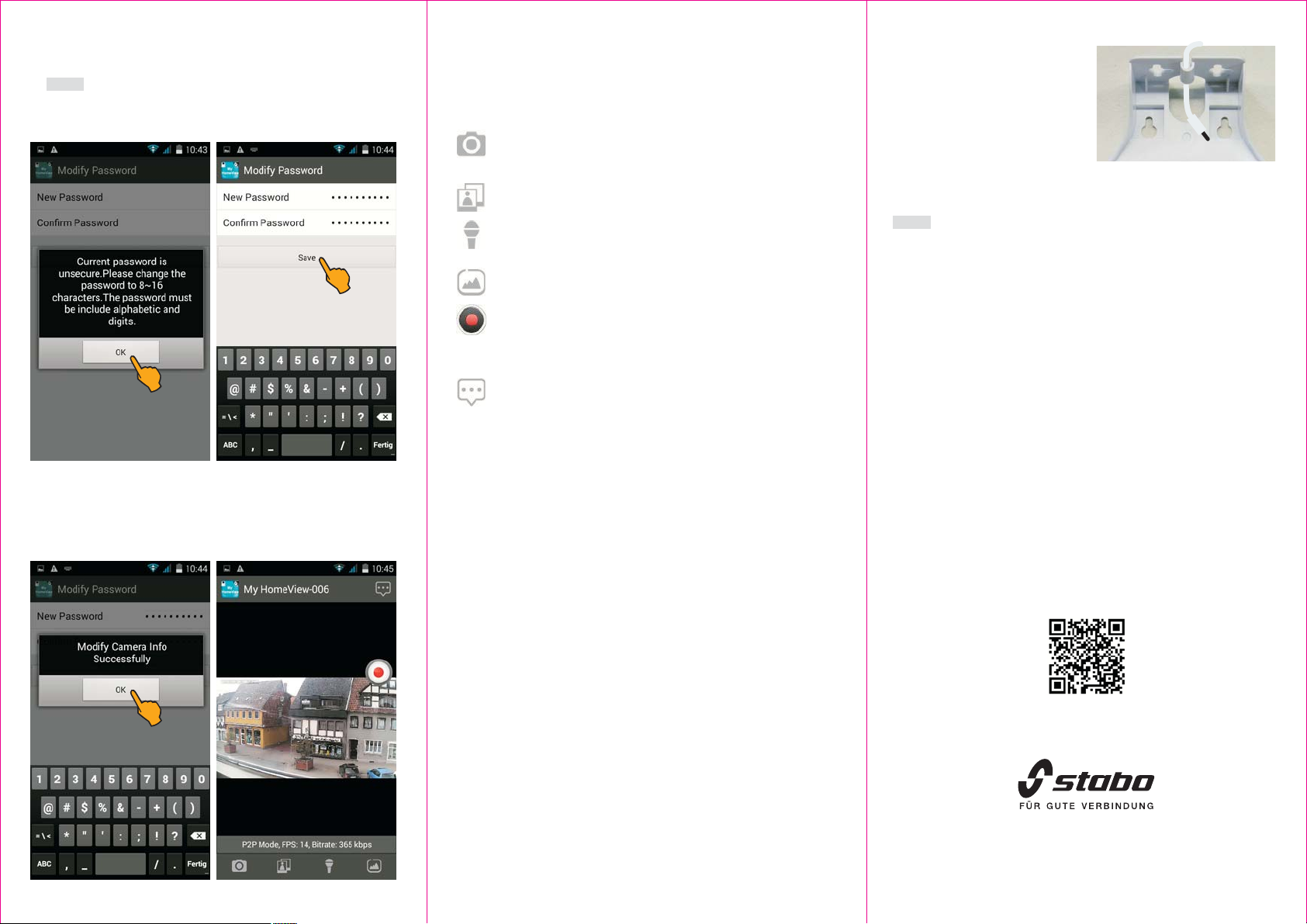

9. Sie werden nun aufgefordert, das voreingestellte Passwort
(000000) zu ändern. Bestätigen Sie mit OK. Vergeben Sie ein
beliebiges neues Passwort.
Hinweis: Das neue Passwort muss aus 8 bis 16 Zeichen (Buch-
staben und Zahlen) bestehen.
10. Geben Sie das neue Passwort 2x ein und tippen dann auf Save.
11. Es erscheint die Meldung Modify Camera Info Successfully
(Kamera-Information erfolgreich geändert). Bestätigen Sie mit OK.
1 . Nun erscheint das Live-Bild der Kamera.
Stecken Sie zuerst den Stecker des
Netzteils durch die hintere Öffnung
des alters (s. Abb.) und befestigen
dann den alter mit für den Unter-
grund geeigneten Schrauben.
Verbinden Sie den Stecker mit der
DC IN-Buchse der Kamera. Setzen
Sie die Kamera so auf den alter,
dass das Objektiv nach vorne zeigt. Drehen Sie nun die Kamera vor-
sichtig in Richtung Loc , bis sie einrastet.
Stecken Sie das Netzteil in eine 230 V-Steckdose und schalten dann
die Kamera ein.
Hinweis: Bei Deckenmontage muss das Kamera-Bild über die App-
Funktion Video Rotation um 180° gedreht werden!
Hinweis:
Neige-/Schwenk-Funktion (per App)
Tippen Sie in die Mitte des Live-Bilds und steuern Sie das Objektiv
durch Wischen auf dem Display.
Icons
Schnappschuss-Auslöser
Foto-Funktion für Schnappschüsse des Live-Bilds. Das Foto wird
automatisch gespeichert.
Foto-Anzeige
Aufrufen und Anzeigen des/der Fotos.
Intercom-Funktion
Aktivieren/Deaktivieren der Intercom-Funktion (Sprechverbindung
zwischen Kamera und Mobilgerät).
Bildauflösung
Einstellung der Bildauflösung (high: 720P, low: VGA).
Manuelle Aufzeichnung
(Hinweis: Icon erscheint nur bei eingeset ter microSD-Karte!)
Starten/Beenden einer Videoaufnahme des Live-Bildes.
Während der Aufnahme blinkt der rote Punkt.
Menü
Öffnen des Menüs für individuelle Einstellungen.
Montage und Anschluss der Kamera
Wichtige Hinweise
Verbinden Sie zuerst die Kamera mit Ihrem Router (siehe oben)!
Die Kamera kann auf einer stabilen, ebenen Fläche aufgestellt oder
mit dem im Lieferumfang enthaltenen alter an Wand oder Decke
befestigt werden. Bedenken Sie bei der Wahl des Aufstell- bzw. Montage-
Ortes folgende Punkte:
Nur für Innenbereiche: Kamera und Netzteil sind ausschließlich für
die Nutzung in geschlossenen Räumen vorgesehen und dürfen nicht
den Witterungseinflüssen im Freien ausgesetzt werden!
Reichweite: Prüfen Sie, ob am geplanten Montage-Ort eine stabile
Verbindung zwischen Kamera und Ihrem WLAN-Router besteht.
Beleuchtungssituation: Die Kamera sollte nicht direkt auf starke/s
Lichtquellen/Sonnenlicht ausgerichtet werden, da dadurch die Aufnahme
überbelichtet wird.
Aufstell-/Montage-Ort: Platzieren Sie die Kamera nicht in unmittelbarer
Nähe von eizungen, Öfen oder anderen Wärmequellen. Achten Sie
auf einen stabilen Untergrund, der starke Vibrationen und/oder Stürze
ausschließt.
Wand- oder Deckenmontage: Befestigen Sie die Kamera zunächst
provisorisch und prüfen, ob der gewünschte Überwachungsbereich
vollständig erfasst wird, bevor Sie Löcher für den Kamerahalter bohren.
Vergewissern Sie sich, dass an der Stelle keine Kabel/Leitungen in der
Wand liegen, die beim Bohren beschädigt werden könnten!
Markieren Sie die Position der Bohrlöcher (nutzen Sie den alter als
Schablone) und bohren Sie die Löcher.
Technische Daten
WiFi-Frequenz 2.412 - 2.462 G z (Kanäle 1 - 11)
WiFi-Sicherheit WPA / PSK
WiFi-Standard IEEE 802.11b/g/n
Bildauflösung 720 p (1280 x 720)
Bildsensor OV9712 CMOS Sensor
Objektiv Lens 3.9 mm/F1.8
Blickwinkel (Diagonal) 68°
Einzel-Bildrate 25 fps
Schwenk-/Neigebereich 270° / 110°
Betriebsspannung 5 V DC / 1 A
Weißabgleich automatisch
Arbeits-Temperaturbereich - 20° C ~ 60° C
IR-LEDs 8
Stromaufnahme 610 mA mit IR-LEDs,
420 mA ohne IR-LEDs.
Speicherkartentyp microSD, max. 32 GB
Maße/Gewicht (o. alter) Ø 86 mm, öhe 110 mm, 247 g
Bedienungsanleitung
User Manual
stabo WLAN indoor cam
Irrtümer und Änderungen vorbehalten. Abbildungen: Abweichungen möglich.
Copyright © 07/2016 stabo Elektronik Gmb
stabo Elektronik Gmb
.
Münchewiese 14-16
.
31137 ildesheim/Germany
Tel. [phone] . Fax: [phone]
Internet: www.stabo.de . E-Mail: [e-mail]
Hinweis:

5. Enter the WPA encryption key of your WLAN router under
Password. Tap Next.
6. Now enter the passwort 000000 and tap Save.
7. The message Add New Camera Successfully is shown on the
display. Confirm by pressing OK.
8. Now tap the camera icon.
digital radio technology 2 4 GHz
multifon WLAN indoor cam
video security system with intercom
Art no 51089
Quick start operating instructions
Important
Prior to using the device for the first time, carefully and completely read through
all operating instructions. A detailed user manual is ready for download here:
http://stabo.de/fileadmin/BdA/BdA_stabo_multifon_WLAN_indoor_cam_DE_EN.pdf
Scope of delivery
D color camera with integrated WLAN module
Power supply unit (5 V DC/1.0 A)
Mounting bracket (for wall or ceiling fastening)
LAN cable (RJ45), 1m
Quick start operating instructions (German/English)
Mounting material
Please check the contents of the package for completeness.
Prior to using the camera examine it with respect to any external damage. In
case of an external damage, do not put
the product into operation, but contact
your specialist dealer immediately.
Commissioning and
installation
First download the iOS or Android
version of the app My HomeView
from the App Store or Google Play
Store according to the operating
system of your mobile device. To do
so, enter My HomeView into the
search bar, mark the app, download
and install it.
Note: In these operating instructions,
all operational steps are described
for the Android version of the app.
Plug the power supply unit into a
socket (230 V) and connect the plug
to the DC IN socket of the camera.
Switch the camera on!
Connecting the camera to the mobile device
1. Make sure that your mobile device is connected to your local network
(WLAN router)!
. Open the app My HomeView and tap the plus sign.
3. Now, tap Smart Config.
4. Check if the green LED is rapidly blinking: if not press the RESET
key on the bottom of the camera. Tap NEXT.
Note:
110 °
270°

First, pass the plug of the power
supply unit through the opening on
the back of the mounting bracket
(see fig.), then fix the support using
screws which are suitable for the
respective base material.
Connect the plug to the DC IN socket
of the camera. Place the camera on
the support such that the objective faces forward. Carefully turn the
camera to Loc until it snaps in. Plug the camera supply unit into a
socket (230 V) and switch the camera on.
Note: When mounting the camera on the ceiling the camera image
has to be rotated by 180° (via the app function Video Rotation)!
9. You are now requested to modify the preset password (000000).
Confirm by presssing OK. Assign an arbitrary new password.
Note: The new password must be composed of 8-16 characters
(numbers and letters).
10. Enter the new password twice and then tap Save.
11. The message Modify Camera Info Successfully is shown on
the display. Confirm by pressing OK.
1 . Now the live image appears.
Note:
Pan/tilt function (via app)
Tap in the middle of the live image and control the objective by swiping
on the screen.
Icons
Snapshot trigger
Photo function for snapshots of the live image, the photo is
automatically stored.
Photo display
For viewing the photo(s)
Intercom function
Activating/deactivating the intercom function (voice communication
between camera and mobile device).
Image resolution
For setting the image resolution (high: 720P, low: VGA).
Recording trigger
(Note: This icon appears only with a microSD card inserted!)
Starting/stopping manually the video recording of the live image.
The red dot is blinking during recording.
Menu
Opening the menu for individual settings.
Mounting and connecting the camera
Important information
First connect the camera to your WLAN Router (see above)!
The camera can be placed on a stable, flat surface or mounted on the
wall/ceiling using the mounting bracket included in the scope of delivery.
Consider the following when selecting the mounting position of the
camera:
For indoor use only: Camera and power supply unit are exclusively
designed for indoor operation and must not be exposed to the weather
in the open!
Range: Check whether the connection between the camera and your
WLAN router is stable at the intended mounting position.
Lighting conditions: The camera should not be orientated towards
direct, strong light sources/sunlight, since overexposed images may
result.
Mounting position: The camera should not be mounted in immediate
proximity to the heating, stoves or other sources of heat. Make sure
that the base material for mounting is stable and does not give rise to
strong vibrations and/or falls.
Wall or ceiling mounting: First, install the camera only provisionally
and check whether the desired monitored area is completely covered
prior to drilling the holes for the camera support! Make sure that no
cables or conducts are placed in the wall which may be damaged when
drilling!
Mark the position for the drilling holes (use the camera support as
drilling jig) and drill the holes.
Technical Data
WiFi frequency 2.412 - 2.462 G z (channel 1-11)
WiFi security WPA/PSK
WiFi standard IEEE 802.11b/g/n
Image resolution 720 p (1280 x 720)
Image sensor OV9712 CMOS Sensor
Objective Lens 3.9 mm/F1.8
Angle of view (diagonal) 68°
Single frame rate 25 fps
Pan/tilt range 270° / 110°
Operating voltage 5 V DC / 1 A
White balance automatic
Working temperature range - 20° C ~ 60° C
IR LEDs 8
Input current 610 mA mit IR-LEDs,
420 mA ohne IR-LEDs
Type of memory card microSD, max. 32 GB
Dimensions/Weight (w/o support) Ø 86 mm, height 110 mm, 247 g
stabo Elektronik Gmb
Münchewiese 14-16 . 31137 ildesheim/Germany
Tel. [phone] . Fax: [phone]
Internet: www.stabo.de . E-Mail: [e-mail]
Errors and technical modification reserved, pictures may vary.
Copyright © 07/2016 stabo Elektronik Gmb
Bedienungsanleitung
User Manual
stabo WLAN indoor cam
Note:
