Die frühzeitige Entdeckung von Wohnungsbränden durch Rauchwarnmelder kann Leben retten und hohe
Sachschäden vermeiden denn Wohnungsbrände sind häufig Schwelbrände die vor Ausbruch von
lodernden Flammen oft anhaltende Rauchentwicklung mit giftigen Rauchgasen verursachen.
Die photoelektrische Zelle im stabo Funk-Rauchwarnmelder prüft die Raumluft auf Rauchpartikel die bei
einem Brand entstehen. Bei einer bestimmten Rauchpartikelkonzentration wird sowohl optisch (schnell
blinkende LED) als auch akustisch Alarm ausgelöst (Piezo-Sirene 85 dB(A)/3m). Über die Sende-/
Empfangs-einheit des Rauchwarnmelders (Basismodul) lässt sich das Gerät drahtlos mit weiteren stabo
Funk-Rauchwarnmeldern vernetzen (Frequenzbereich: 868 MHz). Registriert einer der Melder Rauchpartikel
lösen alle vernetzten Melder aus und das Alarmsignal wird z. B. auch bei geschlossenen Zimmertüren
oder in anderen Etagen des Hauses besser gehört.
Der Alarmgeber detektiert jedoch weder Hitze Gas oder Feuer noch kann durch die Verwendung ein
Brand verhindert oder gelöscht werden.
1134
1134-CPD-042
13
EN14604
Rauchwarnmelder
51114

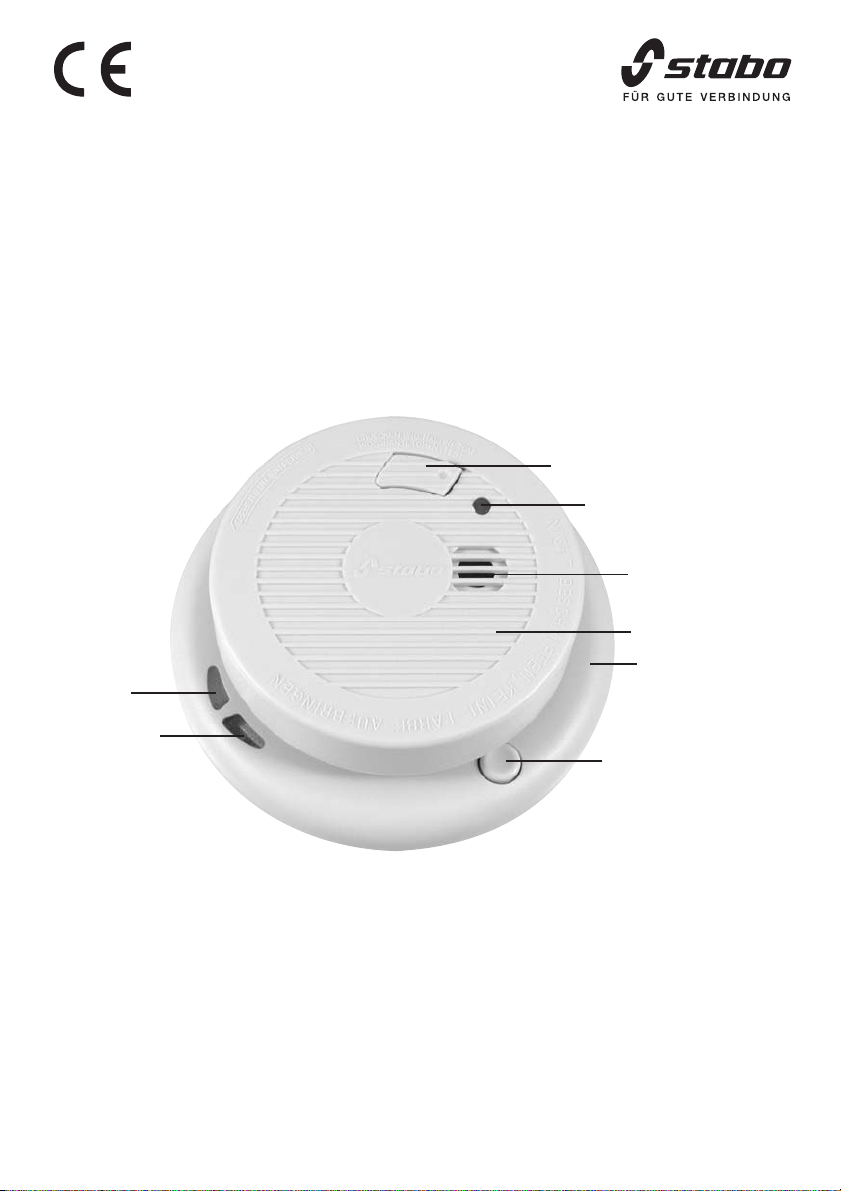

grüne LED
rote LED
Reset-Knopf
Alarmsirene
rote LED
Test-Taste
Rauchwarnmelder
Basismodul
(Sende-/Empfangseinheit)
Montage- und Bedienungsanleitung
Lesen Sie bitte vor Inbetriebnahme des Rauchwarnmelders
die komplette Montage- und Bedienungsanleitung sorgfältig durch
vernetzbarer photoelektrischer
Funk-Rauchwarnmelder
Art -Nr 51114

Sicherheits- und Warnhinweise
lSorgen Sie für eine möglichst optimale Abdeckung Ihrer Wohnräume mit Rauchwarnmeldern: ein Rauchwarn-
melder kann nur in einem bestimmten Umkreis frühzeitig Rauchpartikel registrieren (max. 40 m²)!
lMontieren Sie den Rauchwarnmelder an einer gut erreichbaren Stelle (Reinigung/Tests)!
lDas Gehäuse eines Rauchwarnmelders darf weder übergestrichen noch beklebt oder bemalt werden! Die
Öffnungen müssen unbedingt frei bleiben!
lHalten Sie Ihre Rauchwarnmelder sauber und saugen Sie die Öffnungen monatlich ab.
lJeder Rauchwarnmelder sollte monatlich überprüft werden.
lWenn ein Rauchwarnmelder etwa alle 35 Sekunden piept ist die Batterie schwach. Ersetzen Sie umgehend
die Batterie und führen Sie anschließend einen Funktionstest durch.
lFühren Sie den Rauchwarnmelder allen Hausbewohnern vor damit der Alarmton bekannt ist und sicher von
anderen Summern/Glocken im Haus unterschieden werden kann.
lErsetzen Sie Ihren Rauchwarnmelder spätestens nach 10 Jahren.
Feuer verhindern
lVerwahren Sie Streichhölzer und Feuerzeuge unerreichbar für Kinder!
lLassen Sie eine Kerze nie ohne Aufsicht brennen!
lRauchen Sie nicht im Bett - vor allem nicht wenn Sie sehr müde sind oder unter Alkohol-/Drogeneinfluss stehen!
lErhalten Sie elektrische Geräte/Anlagen/Kabel in einwandfreiem technischen Zustand. Tauschen Sie z. B.
schadhafte Kabel/defekte Stecker umgehend aus!
lÜberlasten Sie Stromkreise nicht (z. B. durch Betrieb diverser Geräte an Mehrfachsteckdosen).
lLagern Sie leicht entzündliche Materialien nur in vorschriftsmäßigen Behältern.
lSorgen Sie dafür dass Öfen offene Kamine Schornsteine und Grills sauber sind und dass sich brennbares
Material in sicherem Abstand dazu befindet!
Erstellen eines Fluchtplans
lZeichnen Sie einen Grundriss Ihres Hauses/Ihrer Wohnung und legen Sie möglichst zwei Fluchtwege fest.
lErklären Sie vor allem Kindern und Hilfsbedürftigen was der Rauchwarnmelder-Alarm bedeutet und dass
sie das Haus/die Wohnung im Notfall so schnell wie möglich ggf. auch selbständig verlassen müssen.
lÜben Sie regelmäßig das Verhalten im Brandfall (s.u.) führen Sie halbjährlich einen Probealarm durch.
lLegen Sie einen Treffpunkt in sicherer Entfernung vom Haus fest. Wichtig ist dass alle Bewohner diesen
Treffpunkt beachten!
lKlären Sie von wo aus Sie die Feuerwehr außerhalb des Hauses schnell rufen können!
lHalten Sie immer einen funktionsfähigen Feuerlöscher bereit und zeigen Sie allen Bewohnern den Umgang
mit dem Feuerlöscher!
Verhalten im Brandfall
lGeraten Sie nicht in Panik!
lAlarmieren Sie ggf. Mitbewohner.
lVerlassen Sie das Haus so schnell wie möglich! Verschwenden Sie keine Zeit durch Ankleiden oder Mitnahme
von Wertgegenständen.
lÖffnen Sie dabei Türen sehr vorsichtig (sie könnten heiß sein!). Falls die Türen schon heiß sind wählen Sie
möglichst einen anderen Fluchtweg.
lHalten Sie sich ein (nach Möglichkeit feuchtes) Tuch über Mund und Nase.
lBleiben Sie nahe am Boden und kriechen Sie ggf. auf allen Vieren (Rauch und giftige Gase steigen nach
oben!).
lRufen Sie so schnell wie möglich die Feuerwehr!
lLaufen Sie niemals in ein brennendes oder verqualmtes Haus zurück! Begeben Sie sich umgehend zum
vereinbarten Treffpunkt!
Der Rauchwarnmelder sollte nicht montiert werden in
lKüchen (Rauchentwicklung beim Kochen/Backen kann Täuschungsalarm auslösen)
lGaragen (Verbrennungsrückstände beim Anlassen des Wagens lösen ggf. Täuschungsalarm aus)
lfeuchten Räumen wie z. B. Bad/Dusche (Luftfeuchtigkeit über 85 % kann Täuschungsalarm auslösen)
lsehr kalten (unter 5 °C) oder sehr warmen (über 45° C) Räumen
lsehr staubigen/schmutzigen Räumen (Staub/Schmutz kann die Sensorkammer verstopfen u. dadurch die
Funktionsfähigkeit beeinträchtigen). In staubexponierten Räumen muss der Alarmgeber unbedingt häufig
abgesaugt und überprüft werden!
lunmittelbarer Umgebung von Leuchtstofflampen
lGiebeln spitzer Dächer

Installation
Für eine Mindest-Abdeckung sollte im Haushalt jeweils ein Rauchwarnmelder im Flur/Treppenhaus und in jedem
Schlafraum installiert werden für zusätzlichen Schutz auch im Wohnzimmer bzw. in Räumen mit elektrischen
Geräten (z. B. Fernseh-oder Computerzimmer).
Die Reichweite des Funksignals (max. 30 m) ist vor allem von den baulichen Gegebenheiten abhängig. Jedes
Hindernis im Übertragungsweg senkt die Reichweite manche Materialien (z. B. Metall Stahlbeton) schirmen
besonders stark ab. Auch andere Funk-Systeme in der Umgebung können zu Störungen führen. Prüfen Sie
deshalb vor Anbringung der Melder ob zwischen den geplanten Montageorten eine zuverlässige Funkverbindung
gewährleistet ist! Spätere bauliche Veränderungen (z. B. Aufstellen von Stahlschränken Einziehen von
Zwischenwänden) können den Übertragungsweg beeinträchtigen. Überprüfen Sie deshalb nach solchen
Maßnahmen erneut die Funkverbindung zwischen den Rauchwarnmeldern!

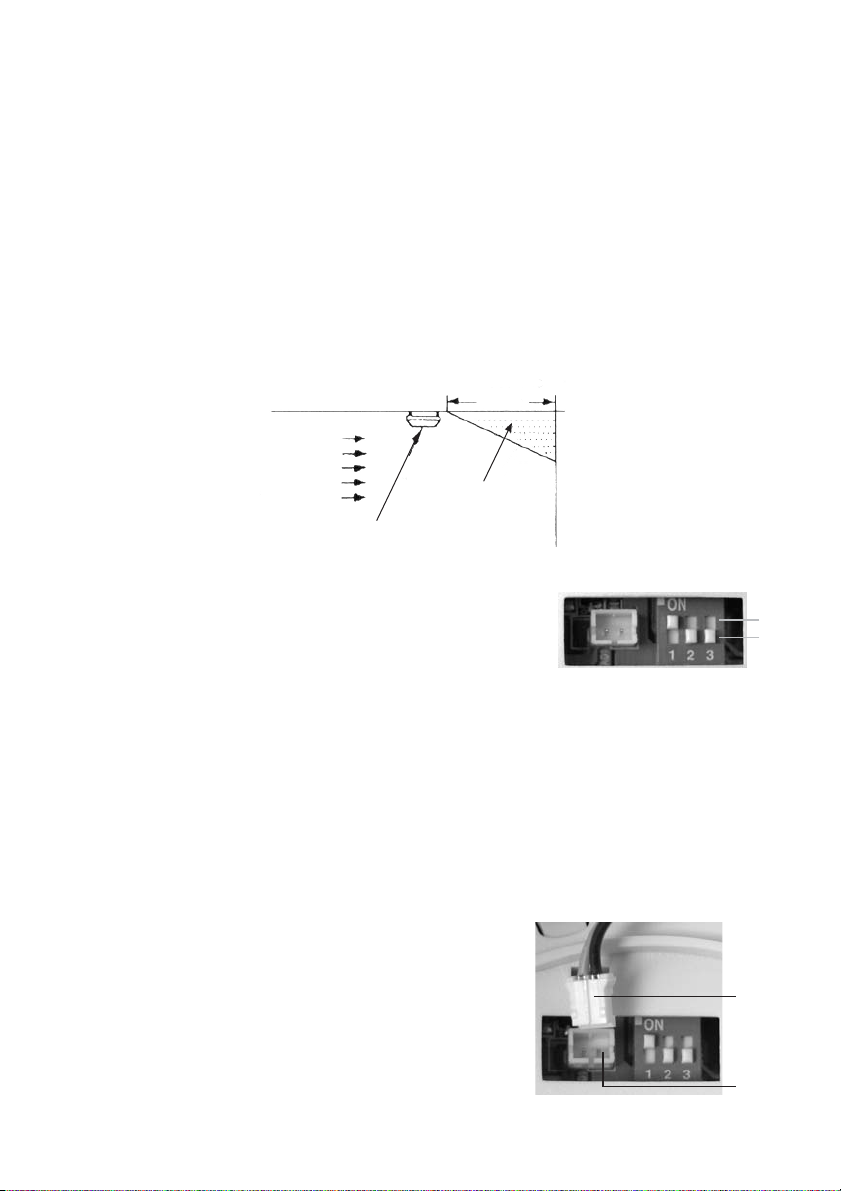

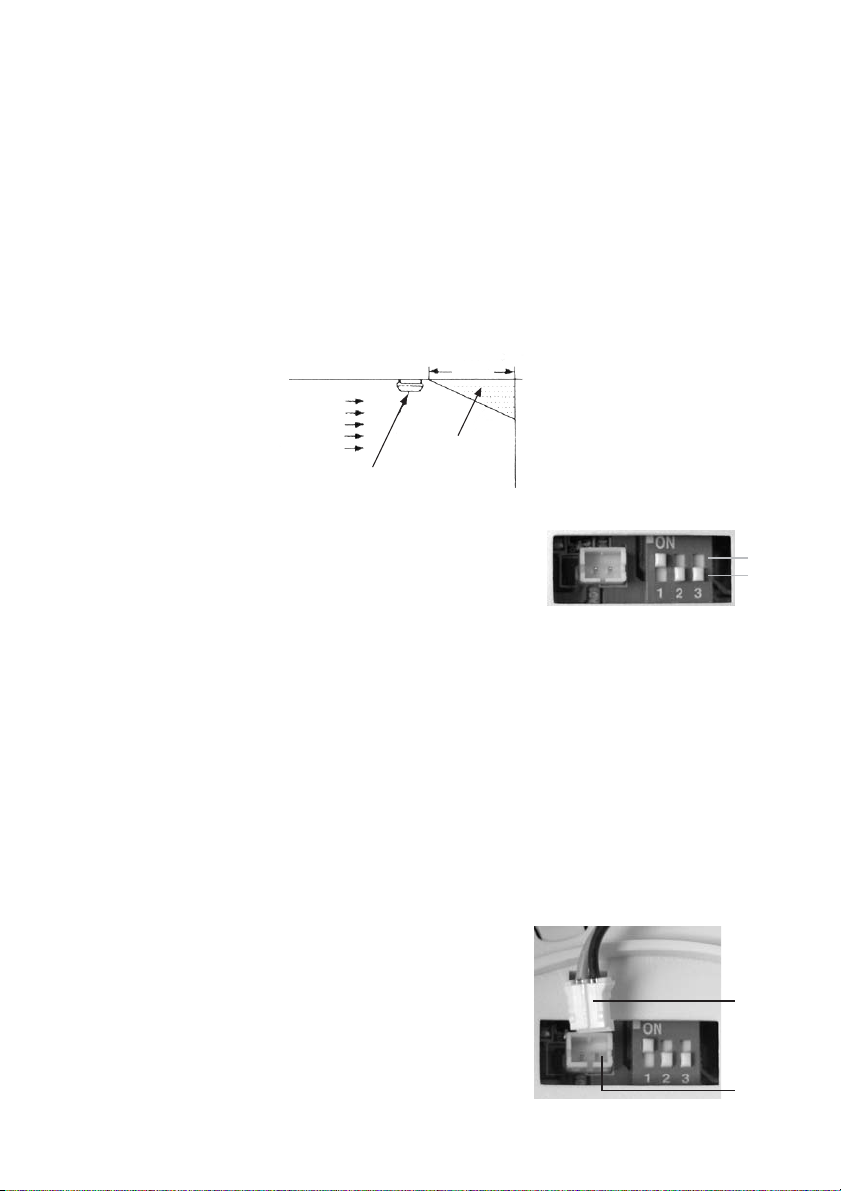

Installieren Sie den Rauchwarnmelder immer an der Zimmerdecke möglichst in der Mitte. Sollte dies nicht
möglich sein achten Sie darauf dass der Rauchwarnmelder mind. 50 cm von der Zimmerwand und mind. 60
cm von der Raumecke entfernt ist (siehe Diagramm).
Codierung
Bei allen Funk-Rauchwarnmeldern die Sie miteinander vernetzen möchten
müssen zuerst die DIP-Schalter (im Basismodul des Melders) auf denselben
Code eingestellt werden. Bei drei DIP-Schaltern ergeben sich 8 Kombi-
nationsmöglichkeiten (z. B. on/on/off off/on/off etc.) d. h. es können 8
verschiedene Codes eingestellt werden. So können Sie bei eventuellen
Störungen mit anderen Funk-Systemen in der Umgebung auf einen anderen Code ausweichen oder auch
mehrere getrennte Rauchwarnmelder-Gruppen einrichten (z. B. jeweils eine Melder-Gruppe pro Wohneinheit
in Mehrfamilienhäusern oder Reihenhäusern).
Nutzen Sie z. B. einen Stift um den gewünschten Code einzustellen.
Wichtiger Hinweis: Stellen Sie bei allen zu vernetzenden Meldern denselben Code ein! Bei Auslösung
eines Alarms reagieren nur die Melder einer Gruppe! Alle Funk-Rauchwarnmelder, die auf einen anderen
Code eingestellt sind, werden nicht aktiviert!
Montage
Markieren Sie am geplanten Montageort zunächst die Bohrlöcher indem Sie das Basismodul als Schablone nutzen.
Legen Sie unter Beachtung der +/- Markierungen die 4 Alkaline-Batterien (1 5 V AAA) in das Batteriefach des
Basismoduls (beide LEDs leuchten kurz auf) das Blinken der grünen LED (ca. alle 35 Sek.) zeigt an dass die
Basis betriebsbereit ist.
Legen Sie die 9 V-Blockbatterie in das Batteriefach des Rauchwarnmelders und stecken den Batterieclip fest
auf die Batterie.
Stecken Sie den Stecker des Verbindungskabels am Rauchwarnmelder in die Buchse des Basismoduls.
Drehen Sie den Rauchwarnmelder auf das Basismodul bis er einrastet:
Blinken der roten LED (ca. alle 35 Sek.) zeigt an dass der Rauch-
warnmelder betriebsbereit ist.
Legen Sie alle so vorbereiteten Funk-Rauchwarnmelder die Sie anbringen
wollen an den geplanten Montageorten aus und testen dann (siehe
Funktionstest) ob eine Funkverbindung besteht und alle Melder auslösen.
Optimieren Sie ggf. die Verteilung der Melder bevor Sie die entspre-
chenden Löcher für die Befestigungsschrauben bohren und die Melder
an der Decke befestigen.
Decke
toter Raum
niemals hier
Hitze und Rauch
vom Feuer
am besten hier
60 cm min.
ON
OFF
Stecker
Buchse

Funktionstest
Drücken Sie kurz den RESET-Knopf am Basismodul die beiden LEDs (rot u. grün) blinken einmal. Prüfen Sie
dann den Rauchwarnmelder indem Sie den Testschalter drücken (halten Sie dabei zum Schutz Ihres Gehörs
eine Armlänge Abstand): der Alarm ertönt und die rote LED blinkt.
Bei längerem Druck auf den Testschalter (mind. 4 Sek.) sollten alle vernetzten Funk-Rauchwarnmelder (derselben
Gruppe) ertönen an den Basismodulen leuchten die roten LEDs. Die LED am zuerst ausgelösten Rauchwarnmelder
wird manuell durch Druck auf den RESET-Knopf zurückgesetzt die LEDs der per Funk aktivierten anderen
Rauchwarnmelder der Gruppe erlöschen automatisch.
Lokalisierung des alarmauslösenden Rauchwarnmelders im Alarmfall
Der Rauchwarnmelder der zuerst Rauchpartikel registriert und Alarm ausgelöst hat ist durch die schnell blinkende
rote LED zu identifizieren. Wenn die rote LED am Basismodul dauerhaft leuchtet ist ein Alarm ausgelöst worden
der Melder hat sich jedoch automatisch wieder zurückgesetzt (Löschen der Alarmauslöse-Anzeige durch Drücken
des RESET-Knopfes).
Energieversorgung
Der Rauchwarnmelder wird über eine 9 V-Blockbatterie mit Spannung versorgt (die Einlegesicherung verhindert
dass der Melder versehentlich ohne Batterie auf dem Basismodul befestigt wird) das Basismodul mit vier 1 5 V-
Batterien (AAA). Die Batterie-Lebensdauer beträgt unter normalen Betriebsbedingungen ca. 1 Jahr.
Am Basismodul wird die nachlassende Batteriekapazität durch schnelles Blinken der grünen LED angezeigt.
Ersetzen Sie dann umgehend die Batterien da ansonsten keine Funkverbindung zu den anderen Meldern
gewährleistet ist!
Wenn die Batteriekapazität des Rauchwarnmelders nachlässt ertönt ca. alle 35 Sek. ein Piepton. Ersetzen Sie
dann umgehend die 9 V-Blockbatterie um die ordnungsgemäße Funktion des Rauchwarnmelders sicherzustellen.
Führen Sie unbedingt nach jedem Batteriewechsel einen Funktionstest durch!
Entsorgungshinweis
Elektronische Geräte und verbrauchte Batterien gehören nicht in den Hausmüll.
Geben Sie verbrauchte Batterien bitte in der Verkaufsstelle oder bei einer öffentlichen Sammelstelle ab.
Geben Sie das Gerät bei Ihrem kommunalen Entsorger bzw. einer speziellen Elektronikschrott-
Sammelstelle ab.
Technische Daten
Rauchwarnmelder
Betriebsspannung: 9 V-Blockbatterie
Akustische Alarmanzeige: Piezo-Sirene 85 dB(A) /3 m
Optische Alarmanzeige: rote LED
Testfunktion: Prüftaste mit LED-Anzeige
Temperaturbereich: ca. 4°C bis 40°C
Haftungsausschluss:
stabo haftet nicht für Verluste und/oder Schäden jedweder Art wozu auch Einzel-oder Folgeschäden zählen
die sich aus der Tatsache ergeben daß das Signal des Rauchwarnmelders bei Rauch oder Feuer nicht aktiviert
wurde.
stabo haftet auch nicht für etwaige Folgen von Fehl- oder Täuschungsalarmen: Kosten die z.B. durch Einsätze
von Feuerwehr oder Schlüsseldiensten entstehen werden nicht übernommen.
Declaration of Performance (DoP): http://stabo.de/fileadmin/DoP/DoP_RM_51114_DE_EN_A5_Xx.pdf
Basismodul
Betriebsspannung: 4 x 1 5 V (AAA)
Frequenzbereich: 868 MHz
Funkreichweite: max. 30 m
Anzahl der Funk-
Rauchwarnmelder: max. 40
stabo Elektronik GmbH . Münchewiese 14 -16 . 31137 Hildesheim/Germany
Tel. +49 (0) 51 21/ 76 20-10 . Fax +49 (0) 51 21/51 68 47 . www.stabo.de . e-mail: [email protected]
Irrtümer und Änderungen vorbehalten. Copyright © 03/2015 stabo Elektronik GmbH

An early detection of home fires with the help of smoke alarm devices can save lives and avoid high
property damage since home fires are often smoldering fires with ongoing strong smoke formation and
toxic fumes prior to bursting into blazing flames. The photoelectric cell installed in the stabo smoke alarm
device checks the ambient air for smoke particles which occur in the event of a fire. Both an optical (rapidly
flashing LED) and an acoustic alarm sound (piezosiren 85 dB (A)/3m) are triggered if a certain smoke
particle concentration is reached. With the help of the transmitter/receiver unit of the smoke alarm device
(basic module) a radio connection with other stabo wireless smoke alarm devices can be set up (frequency
range: 868 MHz). If smoke particles are detected by one of the detectors all interlinked detectors trigger
an alarm such that the alarm signal can be heard better for instance even with closed room doors or in
other floors of the house.
However the alarm signaling device cannot detect neither heat nor gas nor fire. By using a smoke alarm
device a fire can neither be avoided nor extinguished.
1134
1134-CPD-042
13
EN14604
Rauchwarnmelder
51114
green LED
red LED
Reset Key
Alarm Siren
red LED
Test Key
Smoke Alarm Device
Basic Module
(transmitter/receiver unit)
Mounting and operating instructions
Prior to using the smoke alarm device for the first time,
carefully read through all mounting and operating instructions
Photoelectric radio-interlinked
smoke alarm device
Article no 51114

Important safety notes and warnings
lAssure the best possible coverage of your entire living space with smoke alarm devices: One smoke alarm
device is only able to early detect smoke particles in a certain area (max. 40 m²)!
lInstall the smoke alarm device in a fairly accessible place (cleaning/tests)!
lThe housing of the smoke alarm device may neither be coated nor painted nor may something be stuck on
it! In any case the openings of the housing must always remain free and open!
lKeep your smoke alarm devices clean and vacuum clean the openings once a month.
lEvery smoke alarm device should be checked once a month.
lIf a smoke alarm device emits a beep approx. every 35 seconds the battery capacity is low. Exchange the
battery immediately and perform a function test afterwards.
lPresent the smoke alarm device to all residents such that the alarm signal is well know and can be reliably
distinguished from other buzzers or (door) bells installed in the house.
lReplace the smoke alarm device at the very latest after 10 years.
Preventing fire
lKeep matches and lighters in a safe place that cannot be reached by children!
lNever leave a burning candle unattended!
lDo not smoke in your bed especially not if you are very tired or under the influence of alcohol or drugs!
lMake sure that your electrical devices/systems/cables are always in a perfect technical condition. Immediately
exchange for instance damaged cables/defective plugs!
lDo not overload electric circuits (e.g. by connecting different devices to multiple sockets and putting them
simultaneously into operation).
lStore highly flammable materials only in containers as specified by law.
lTake care that open fireplaces chimneys and grills are always clean and that combustible material is kept
at a safe distance!
Creating an escape plan
lDraw up a ground plan of your house and if possible specify two escape routes.
lExplain the meaning of the smoke alarm device above all to children and needy persons and tell them that
in case of an emergency they have to leave the house/flat as fast as possible and if necessary on their own.
lRegularly discuss and practice the proper behavior in case of fire (see below) and perform a fire drill every
six months.
lSpecify a meeting point at a safe distance from the house. It is essential that all residents keep to this meeting
point!
lSpecify a location outside of the house from where you are able to rapidly call the fire brigade!
lKeep always a functioning fire extinguisher readily available and show its proper handling to all residents
living in the house!
Behavior in case of fire
lDont panic!
lIf necessary alert the other residents as well.
lLeave the house as fast as possible! Do not waste time by dressing yourself or by taking valuables with you.
lOpen the doors very carefully (they could be hot!). If the doors are already hot choose another escape route
if possible.
lHold a cloth (a humid cloth if possible) in front of your mouth and nose.
lStay as close as possible to the floor and if necessary crawl on all fours (smoke and toxic gases tend to go
upward!).
lCall the fire brigade as soon as possible!
lNever return into a burning or smoke-filled house! Proceed immediately to the agreed meeting point!
The smoke alarm device should not be installed in
lkitchens (smoke emission when cooking or baking might lead to a false alarm)
lgarages (combustion residues when starting the car might possibly lead to a false alarm)
lhumid rooms as for instance bathroom/shower (a humidity above 85 % might lead to a false alarm)
lvery cold (below 5 °C) or very warm (above 45° C) rooms
lvery dusty/dirty rooms (the sensor chamber can be polluted and clogged by dust/dirt thus hindering the proper
functioning of the sensor). In rooms which are exposed to dust it is essential that the alarm signaling device
is often vacuum cleaned and checked!
lthe immediate proximity of fluorescent tubes
lgables of pointed roofs

Installation
For assuring the minimum coverage of your home one smoke alarm device should be installed respectively in
the hallway/on the stairs and in every bedroom for providing additional protection in the living room and/or rooms
equipped with electrical devices (e.g. TV or computer room).
The range of the radio signal (max. 30 m) depends above all on the constructional conditions of the building.
Each obstacle in the transmission path reduces the range; some materials (e.g. metal reinforced concrete)
give rise for considerable screening effects. Other radio systems in the immediate vicinity may also lead to
malfunctions. Thus prior to installing the detectors check whether a reliable radio link is assured between the
planned mounting positions! Later constructional modifications (e.g. placing of steel cabinets mounting of internal
dividing walls) may affect the transmission path. For this reason please check the radio link between the smoke
alarm devices once again after such measures!
If possible always install the smoke alarm device in the middle of the ceiling. If this is not possible make sure
to install the smoke alarm device at a minimum distance of 50 cm from the wall and of 60 cm from the corner
of the room (see diagram).
Coding
First the DIP switch (located in the detectors basic module) of all smoke alarm devices which are to be interlinked
must be adjusted to the same code. With three DIP switches there are 8
possible combinations (e.g. on/on/off off/on/off) such that 8 different codes
can be adjusted. In this way a different code can be selected in case of
possible interferences with other radio systems in immediate vicinity or
several separated smoke alarm device groups can be set up (e.g. one
detector group per accommodation unit in multi-flat homes or terraced houses).
Use a pen or pencil to adjust the requested code.
Important note: Adjust the same code on all detectors to be interlinked! In case of an alarm, only the
detectors belonging to one group are triggered! All wireless smoke alarm devices adjusted to another
code are not activated!
Mounting
Mark the drill holes at the planned mounting position first by using the basic module as drilling jig.
Insert the 4 alkaline batteries (1.5 V AAA) into the battery compartment of the basic module by observing the
correct polarity (+/- marking) (both LEDs briefly flash). When the green LED flashes (approx. every 35 sec.) the
basic module is operable.
Insert the 9 V block battery into the battery compartment of the smoke alarm device and attach the battery clip
to the battery.
Insert the plug of the connecting cable on the smoke alarm device into
the socket on the basic module.
Turn the smoke alarm device on the basic module until it locks in. If
the red LED flashes (approx. every 35 sec.) the smoke alarm device
is operable.
Position all prepared radio smoke alarm devices which are to be installed
at the planned mounting positions and check afterwards (see function
test) whether a radio link is given and whether all detectors are triggered.
If required optimize the detector distribution prior to drilling the necessary
holes for the fixing screws and to mounting the detectors at the ceiling.
ceiling
dead space
never install here
heat and smoke
of fire
best install here
60 cm min.
ON
OFF
Plug
Socket

Function test
Briefly press the RESET key on the basic module both LEDs (red and green) flash once. Check the smoke
alarm device now by pressing the test key (however when doing so hold the device at arms length for protecting
your ears): The alarm sounds and the red LED flashes.
By holding the test key pressed for 4 sec. at least all radio-interlinked smoke alarm devices (belonging to the
same group) should sound and the red LEDs on the basic modules should light up. The LED on the smoke alarm
device triggered first is manually reset by pressing the RESET key the LEDs of the other smoke alarm devices
of the group which were activated by radio link automatically go out.
Localisation of the alarm triggering smoke alarm device in the event of an alarm
The smoke alarm device which detects smoke particles first and which has triggered the alarm can be identified
thanks to the rapidly flashing red LED. If the red LED on the basic modules is permanently illuminated an alarm
has been triggered but the smoke alarm device has automatically reset (alarm trigger indicator is reset be
pressing the RESET key).
Electric energy supply
The power supply of the smoke alarm device is provided through a 9 V block battery (the battery insert protection
avoids that the detector is accidentally mounted on the basic module without having a battery inserted) the basic
module through four 1.5 V batteries (AAA). The battery service lifetime amounts to approx. 1 year under normal
operating conditions.
If the battery capacity of the basic module is low the green LED starts flashing rapidly. In this case immediately
change the batteries since the radio link to the other detectors is otherwise not be assured anymore!
If the battery capacity of the smoke alarm device becomes weak a beep sounds approx. every 35 sec. In this
case immediately change the 9 V block battery for assuring the proper functioning of the smoke alarm device.
After each battery change you should necessarily perform a function test!
Disposal instruction
Electronic devices and used up batteries are not to be thrown into the domestic waste.
Please hand in the used batteries at your point of sale or at a public collecting point.
Hand in the device at your municipal waste disposal company or a collecting point specialized in electronic scrap.
Technical data
smoke alarm device
Operating voltage: 9 V block battery
Acoustic alarm indication: Piezosiren 85 dB (A) /3 m
Optical alarm indication: LED flashes
Test function: Test button with LED display
Temperature range: approx. 4°C to 40°C
Disclaimer
stabo shall not be liable for loss and/or damage of any kind (including individual or consequential damage)
resulting from the fact that the signal of the smoke alarm device was not activated in the presence of smoke or
fire.
Furthermore stabo shall also not be held liable for the consequences of false or deceptive alarms: Costs resulting
for instance from operations of the fire brigades or key services are not covered.
Declaration of Performance (DoP): http://stabo.de/fileadmin/DoP/DoP_RM_51114_DE_EN_A5_Xx.pdf
stabo Elektronik GmbH . Münchewiese 14 -16 . 31137 Hildesheim/Germany
Tel. +49 (0) 51 21/ 76 20-10 . Fax +49 (0) 51 21/51 68 47 . www.stabo.de . e-mail: [email protected]
Errors and technical modifications reserved. Copyright © 03/2015 stabo Elektronik GmbH
basic module
Operating voltage: 4 x 1 5 V (AAA)
Frequency: 868 MHz
Range: max. 30 m
Number of linkable
smoke alarms devices: max. 40
Table of contents
Languages:
Other stabo Smoke Alarm manuals
Popular Smoke Alarm manuals by other brands

Bentel Security
Bentel Security ZT100P quick start guide

Siemens
Siemens Sinteso Cerberus PRO FDA221 manual

Gigaset
Gigaset Elements smoke Operating and installation guide

Ei Electronics
Ei Electronics Ei160e Series instruction manual

Climax
Climax SD-16-ZBS manual

Wheelock
Wheelock SAFEPATH SCSP-4RP Installation, testing, operation and maintenance manual
