Standby L52 User manual

Connections configuration
BLACK
RED
WHITE
BLUE
To Chassis Ground
To +10-30VDC
Activate configuration mode, choose Flash Pattern
Choose sync-mode
Power Supply
Connections mounting
BLACK
RED
WHITE
BLUE
To Chassis Ground
To +10-30VDC Power Supply
While in the configuration mode, connect the BLUE and the WHITE wire to
ground (chassi) during at least 2 seconds. The reset is confirmed with a bright
steady light for approximately 2-3 seconds.
Reset to Factory Settings (default)
CONFIGURATION
For configurations of the Sync-mode and Flash Pattern follow further
instructions. NB! If STEP 2 and STEP 3 is performed incorrect one will have
to restart from STEP 1.
1Connect the POWER SUPPLY.
2Wait at least 1 second and at most 6 seconds.
3Connect the WHITE cable to ground (chassi) during at least 2 seconds.
4Once in the configuration mode, a flash sequence will start, which
indicates the setting selected. To change the setting, follow the
instructions shown below Sync-mode & Flash Pattern.
5Exit the configuration mode by cutting the POWER SUPPLY.
AM452D
VERSIONS APPROVALS
LAMP L52 USER MANUAL
In the configuration mode you can adjust and set the desired settings for
sync-mode and flash pattern. The settings are indicated by a series of flash
sequences. Count the number of flashes to find out the chosen settings
( see table 2).
Sync-mode For desired Sync-mode, connect the BLUE wire to ground (chassi).
Flash Pattern For desired Flash Pattern, connect the
WHITE wire to ground (chassi).
NB! Each time the selected wire is connected to ground the
next version of SYNC-MODE or FLASH PATTERN is activated.
If the wire is kept connceted to ground a flash sequence indicating
the selected settings is shown, where Bright flashes indicates
the settings of Sync-mode and “Blank” flashes indicates the
selected Flash Pattern.
Sync-mode and Flash Pattern
Table 2 Selectable Functions
VERSION FLASH SYNC-MODE FLASH PATTERN
#1 x1 Simultaneous
(default) Double (defalut)
#2 x2 Alternate Triple
#3 x3 Simultaneous STEADY BURN 1
#4 x4 Alternate STEADY BURN 2
Sync-mode #4 & Flash Pattern #3
Sync-mode #2 & Flash Pattern #1
Sync-mode #1 & Flash Pattern #1
Sync-mode #1
Flash Pattern #1
Examples
EN
L52 Blue, Amber ECE R65 Class 2 / L52 Red ECE R65 Class 1
Technical Data
Lens Polycarbonate
Color Blue, Amber, Red, White
Diodes 6x High Power LED
Cable 2m Basic version
Power 10-30 VDC
Ambient temp. -40C - +85C
Power consumption Peak value: 0,5 A, 13,8 VDC
Average value: 0,35 A, 13,8 VDC
Size 113 x 28 x 9 mm
Approvals ECE R65 (E5) Light, ECE R10 (E5) EMC
Included 1x Lamp L52
1x Gasket
1x Assembly kit
Synchronizing 10x lamps
MOUNTING
WARNING!
This product contains high
intensity LED devices.
To prevent eye damage,
DO NOT LOOK into the light
beam at close range.
NB! The lamp must be mounted on a flat surface. To prevent possible moisture ingress
into lamp through the cable end, make sure that the end of the cable, are either located
in a dry part of the vehicle or sealed properly.
Connections
Connect the POWER SUPPLY according to the following instructions.
1 Connect the BLACK cable to a good and suitable ground.
2 Connect the RED cable to +10-30 VDC via a 5A fuse.
45257021, L52 Blue Horizontal
45257022, L52 Blue Vertical
45267021, L52 Red Horizontal
45277021, L52 White Horizontal
45287021, L52 Amber Horizontal
45287022, L52 Amber Vertical
Bright Flash
Soft Light
Blank Flash BUILT IN FLASH
The RED wire triggers the
lamp. Connect this wire to a
source output in an I/O-unit or
via a switch.
The WHITE wire is to sync
the lamp with other lamps.
Connect this wire with other
sync wires.
The BLUE wire controls the
day/night function. By con-
necting this wire to a sinking
output in an I/O-unit or via a
switch to ground, the lamp
will dim down to night level.
STEADY BURN 1
The WHITE wire triggers the
lamp. Connect this wire to a
sinking output in an I/O-unit
or via an external flasher for a
self-defined flash pattern.
STEADY BURN 2
Follows the power supply.
Connect the RED wire to a
source output in an I/O-unit
of via an external flasher for a
self-defined flash pattern.
* Steady Burn is used when an external flasher or
a control system is used to flash the lamp.
Set to STEADY BURN 1 or STEADY BURN 2 by
following further instructions shown below
Configuration.
STANDBY AB
Sweden
Nohabgatan 12C
SE-461 53 Trollhättan
website
www.standby.eu
E-mail
inf[email protected]
Telephone
[phone]
see Table Connections
Designed in Sweden LAMP 52 SM
LEUCHTE 52 SM
LAMPA 52 SM
Copyright 2016 Standby AB. All rights reserved AM452SMA
Technical Data / Technische Daten / Teknisk Data
Lens / Linse / Lins Polycarbonate/Polykarbonat/Polykarbonat
Color / Farbe / Färg Amber / Gelb / Gul
Diodes / LEDs / Lysdioder 6x High Power LED
Cable / Leitung / Kabel 2m Basic version / 2m Grund Ausführung / 2m grundutförande
Power / Spannung / Spänning 10-30 VDC
Ambient temp. / Betriebstempera-
tur / Drifttemperatur -40 - +85C
Power consumption / Stromver-
brauch / Strömförbrukning
Peak value / Spitzenlast / Toppvärde : 0,5 A, 13,8 VDC
Average value / Mittelwert / Medelvärde : 0,35 A, 13,8 VDC
Size / Größe / Mått 113 x 28 x 9 mm
Approvals / Zulassungen / Typgod-
kännande
ECE R65 (E5) Light / Licht / Ljus
ECE R10 (E5) EMC
Included / Inbegrien / Inkluderat
1x Lamp 52 / Licht 52 / Lampa 52
1x Gasket / Dichtung / Packning
1x Assembly kit / Montagesatz / Monteringssats
Synchronizing / Synchronisieren /
Synkronisering 10x lamps / leuchtes / lampor
VERSIONS / MODELLE / MODELLER
45288001, L52 Amber / Gelb / Gul- Horizontal
APPROVALS
ZULASSUNGEN
TYPGODKÄNNANDE
L52 Side Marker, ECE R65 Class 1
L52 Seitenmarkierung, ECE R65 Klasse 1
L52 Sidomarkering, ECE R65 Klass 1

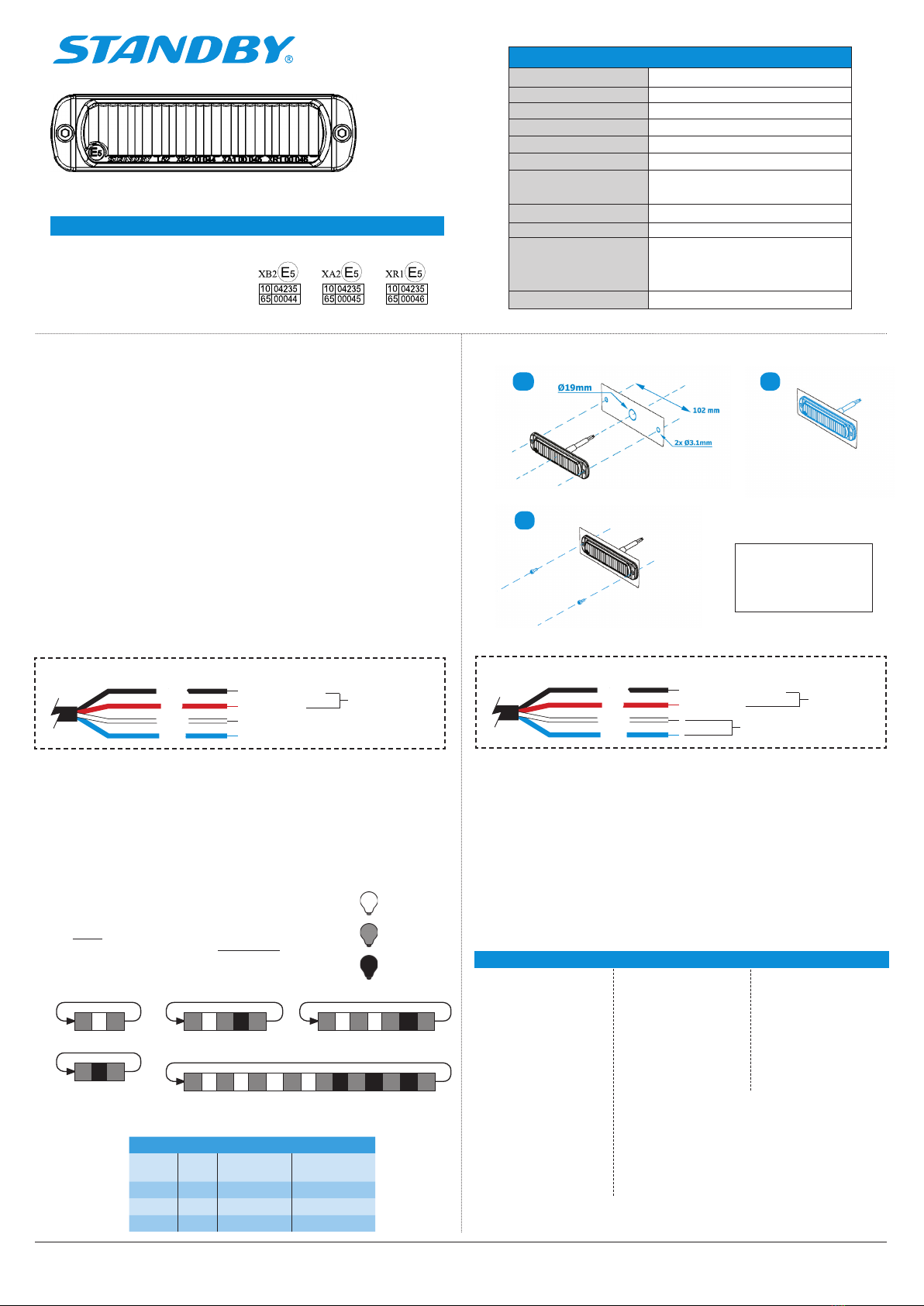

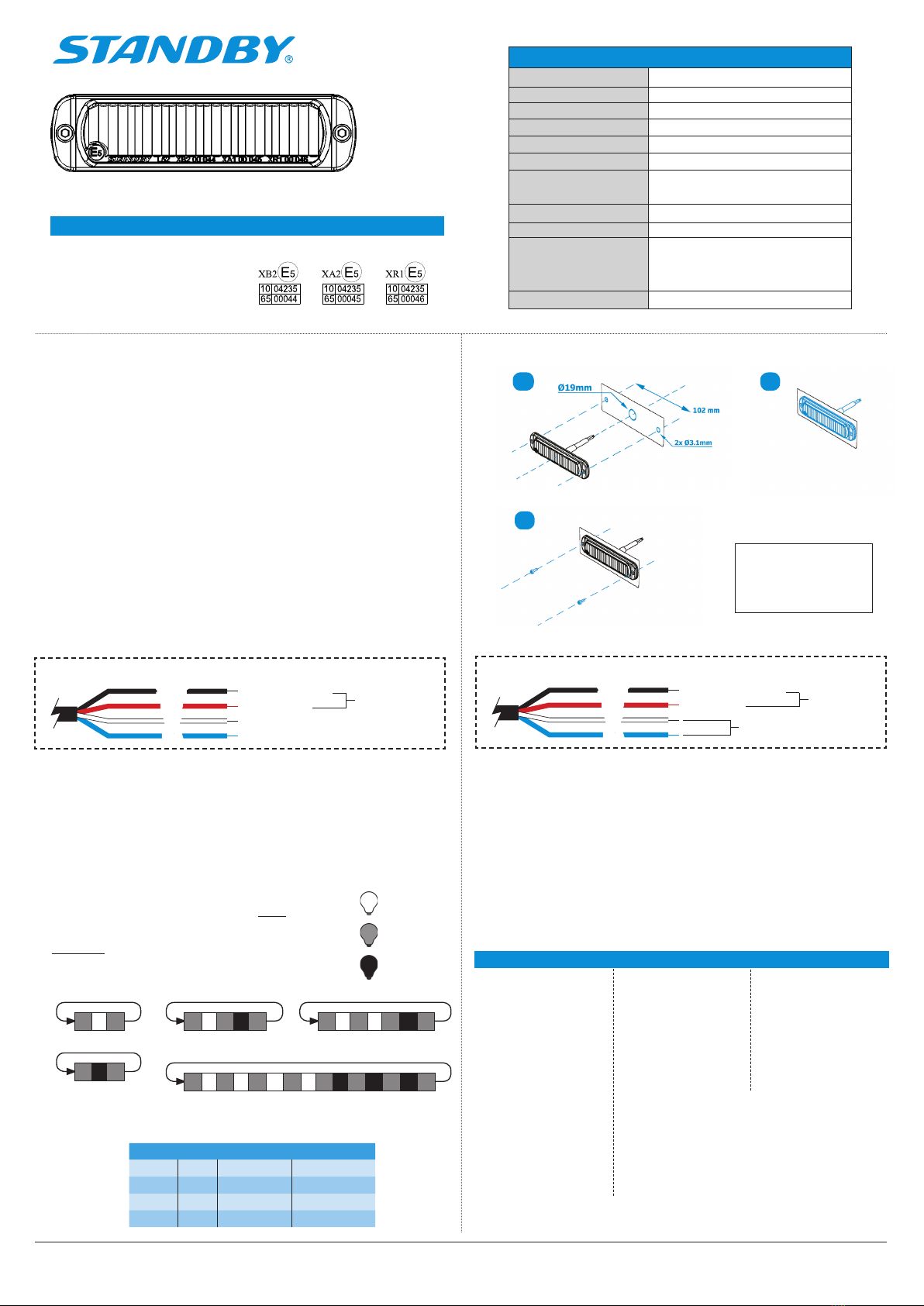

USER MANUAL
BEDIENUNGSANLEITUNG / ANVÄNDARMANUAL
Connections / Anschluss / Inkoppling
BLACK / SCHWARZ / SVART
RED / ROT / RÖD
WHITE / WEISS / VIT
BLUE / BLAU / BLÅ
Power Supply
Energieversorgung
Matningsspänning
Mounting / Montage / Montering
1
2
3
BLACK /SCHWARZ /SVART
To Chassis Ground / bis Chassis-massis
/ Till jordpunk (chassi)
RED /ROT /RÖD
To +10-30VDC / bis +10-30VDC / Till +10-30VDC
WHITE /WEISS /VIT
For Synchronization / Für Synchronisation / För synkronisering
BLUE /BLAU /BLÅ
For Flash-mode / Für Blitz-mode / För blinkläge
Nohabgatan 12C, 461 53 SE-Trollhättan Sweden
Telephone [phone], Telefax [phone]
E-mail [e-mail] • www.standby.eu
Standby_Manual_AM452SMA.indd 1 2016-09-20 15:24
Copyright 2016 Standby AB. All rights reserved
AM452DDesigned in Sweden
Designed in Sweden LAMP 52 SM
LEUCHTE 52 SM
LAMPA 52 SM
Copyright 2016 Standby AB. All rights reserved AM452SMA
Technical Data / Technische Daten / Teknisk Data
Lens / Linse / Lins Polycarbonate/Polykarbonat/Polykarbonat
Color / Farbe / Färg Amber / Gelb / Gul
Diodes / LEDs / Lysdioder 6x High Power LED
Cable / Leitung / Kabel 2m Basic version / 2m Grund Ausführung / 2m grundutförande
Power / Spannung / Spänning 10-30 VDC
Ambient temp. / Betriebstempera-
tur / Drifttemperatur -40 - +85C
Power consumption / Stromver-
brauch / Strömförbrukning
Peak value / Spitzenlast / Toppvärde : 0,5 A, 13,8 VDC
Average value / Mittelwert / Medelvärde : 0,35 A, 13,8 VDC
Size / Größe / Mått 113 x 28 x 9 mm
Approvals / Zulassungen / Typgod-
kännande
ECE R65 (E5) Light / Licht / Ljus
ECE R10 (E5) EMC
Included / Inbegrien / Inkluderat
1x Lamp 52 / Licht 52 / Lampa 52
1x Gasket / Dichtung / Packning
1x Assembly kit / Montagesatz / Monteringssats
Synchronizing / Synchronisieren /
Synkronisering 10x lamps / leuchtes / lampor
VERSIONS / MODELLE / MODELLER
45288001, L52 Amber / Gelb / Gul- Horizontal
APPROVALS
ZULASSUNGEN
TYPGODKÄNNANDE
L52 Side Marker, ECE R65 Class 1
L52 Seitenmarkierung, ECE R65 Klasse 1
L52 Sidomarkering, ECE R65 Klass 1
USER MANUAL
BEDIENUNGSANLEITUNG / ANVÄNDARMANUAL
Connections / Anschluss / Inkoppling
BLACK / SCHWARZ / SVART
RED / ROT / RÖD
WHITE / WEISS / VIT
BLUE / BLAU / BLÅ
Power Supply
Energieversorgung
Matningsspänning
Mounting / Montage / Montering
1
23
BLACK /SCHWARZ /SVART
To Chassis Ground / bis Chassis-massis
/ Till jordpunk (chassi)
RED /ROT /RÖD
To +10-30VDC / bis +10-30VDC / Till +10-30VDC
WHITE /WEISS /VIT
For Synchronization / Für Synchronisation / För synkronisering
BLUE /BLAU /BLÅ
For Flash-mode / Für Blitz-mode / För blinkläge
Nohabgatan 12C, 461 53 SE-Trollhättan Sweden
Telephone [phone], Telefax [phone]
E-mail [e-mail] • www.standby.eu
Standby_Manual_AM452SMA.indd 1 2016-09-20 15:24
Designed in Sweden LAMP 52 SM
LEUCHTE 52 SM
LAMPA 52 SM
Copyright 2016 Standby AB. All rights reserved AM452SMA
Technical Data / Technische Daten / Teknisk Data
Lens / Linse / Lins Polycarbonate/Polykarbonat/Polykarbonat
Color / Farbe / Färg Amber / Gelb / Gul
Diodes / LEDs / Lysdioder 6x High Power LED
Cable / Leitung / Kabel 2m Basic version / 2m Grund Ausführung / 2m grundutförande
Power / Spannung / Spänning 10-30 VDC
Ambient temp. / Betriebstempera-
tur / Drifttemperatur -40 - +85C
Power consumption / Stromver-
brauch / Strömförbrukning
Peak value / Spitzenlast / Toppvärde : 0,5 A, 13,8 VDC
Average value / Mittelwert / Medelvärde : 0,35 A, 13,8 VDC
Size / Größe / Mått 113 x 28 x 9 mm
Approvals / Zulassungen / Typgod-
kännande
ECE R65 (E5) Light / Licht / Ljus
ECE R10 (E5) EMC
Included / Inbegrien / Inkluderat
1x Lamp 52 / Licht 52 / Lampa 52
1x Gasket / Dichtung / Packning
1x Assembly kit / Montagesatz / Monteringssats
Synchronizing / Synchronisieren /
Synkronisering 10x lamps / leuchtes / lampor
VERSIONS / MODELLE / MODELLER
45288001, L52 Amber / Gelb / Gul- Horizontal
APPROVALS
ZULASSUNGEN
TYPGODKÄNNANDE
L52 Side Marker, ECE R65 Class 1
L52 Seitenmarkierung, ECE R65 Klasse 1
L52 Sidomarkering, ECE R65 Klass 1
USER MANUAL
BEDIENUNGSANLEITUNG / ANVÄNDARMANUAL
Connections / Anschluss / Inkoppling
BLACK / SCHWARZ / SVART
RED / ROT / RÖD
WHITE / WEISS / VIT
BLUE / BLAU / BLÅ
Power Supply
Energieversorgung
Matningsspänning
Mounting / Montage / Montering
1
2
3
BLACK /SCHWARZ /SVART
To Chassis Ground / bis Chassis-massis
/ Till jordpunk (chassi)
RED /ROT /RÖD
To +10-30VDC / bis +10-30VDC / Till +10-30VDC
WHITE /WEISS /VIT
For Synchronization / Für Synchronisation / För synkronisering
BLUE /BLAU /BLÅ
For Flash-mode / Für Blitz-mode / För blinkläge
Nohabgatan 12C, 461 53 SE-Trollhättan Sweden
Telephone [phone], Telefax [phone]
E-mail [e-mail] • www.standby.eu
Standby_Manual_AM452SMA.indd 1 2016-09-20 15:24
Designed in Sweden LAMP 52 SM
LEUCHTE 52 SM
LAMPA 52 SM
Copyright 2016 Standby AB. All rights reserved AM452SMA
Technical Data / Technische Daten / Teknisk Data
Lens / Linse / Lins Polycarbonate/Polykarbonat/Polykarbonat
Color / Farbe / Färg Amber / Gelb / Gul
Diodes / LEDs / Lysdioder 6x High Power LED
Cable / Leitung / Kabel 2m Basic version / 2m Grund Ausführung / 2m grundutförande
Power / Spannung / Spänning 10-30 VDC
Ambient temp. / Betriebstempera-
tur / Drifttemperatur -40 - +85C
Power consumption / Stromver-
brauch / Strömförbrukning
Peak value / Spitzenlast / Toppvärde : 0,5 A, 13,8 VDC
Average value / Mittelwert / Medelvärde : 0,35 A, 13,8 VDC
Size / Größe / Mått 113 x 28 x 9 mm
Approvals / Zulassungen / Typgod-
kännande
ECE R65 (E5) Light / Licht / Ljus
ECE R10 (E5) EMC
Included / Inbegrien / Inkluderat
1x Lamp 52 / Licht 52 / Lampa 52
1x Gasket / Dichtung / Packning
1x Assembly kit / Montagesatz / Monteringssats
Synchronizing / Synchronisieren /
Synkronisering 10x lamps / leuchtes / lampor
VERSIONS / MODELLE / MODELLER
45288001, L52 Amber / Gelb / Gul- Horizontal
APPROVALS
ZULASSUNGEN
TYPGODKÄNNANDE
L52 Side Marker, ECE R65 Class 1
L52 Seitenmarkierung, ECE R65 Klasse 1
L52 Sidomarkering, ECE R65 Klass 1
USER MANUAL
BEDIENUNGSANLEITUNG / ANVÄNDARMANUAL
Connections / Anschluss / Inkoppling
BLACK / SCHWARZ / SVART
RED / ROT / RÖD
WHITE / WEISS / VIT
BLUE / BLAU / BLÅ
Power Supply
Energieversorgung
Matningsspänning
Mounting / Montage / Montering
1
2
3
BLACK /SCHWARZ /SVART
To Chassis Ground / bis Chassis-massis
/ Till jordpunk (chassi)
RED /ROT /RÖD
To +10-30VDC / bis +10-30VDC / Till +10-30VDC
WHITE /WEISS /VIT
For Synchronization / Für Synchronisation / För synkronisering
BLUE /BLAU /BLÅ
For Flash-mode / Für Blitz-mode / För blinkläge
Nohabgatan 12C, 461 53 SE-Trollhättan Sweden
Telephone [phone], Telefax [phone]
E-mail [e-mail] • www.standby.eu
Standby_Manual_AM452SMA.indd 1 2016-09-20 15:24
Designed in Sweden LAMP 52 SM
LEUCHTE 52 SM
LAMPA 52 SM
Copyright 2016 Standby AB. All rights reserved AM452SMA
Technical Data / Technische Daten / Teknisk Data
Lens / Linse / Lins Polycarbonate/Polykarbonat/Polykarbonat
Color / Farbe / Färg Amber / Gelb / Gul
Diodes / LEDs / Lysdioder 6x High Power LED
Cable / Leitung / Kabel 2m Basic version / 2m Grund Ausführung / 2m grundutförande
Power / Spannung / Spänning 10-30 VDC
Ambient temp. / Betriebstempera-
tur / Drifttemperatur -40 - +85C
Power consumption / Stromver-
brauch / Strömförbrukning
Peak value / Spitzenlast / Toppvärde : 0,5 A, 13,8 VDC
Average value / Mittelwert / Medelvärde : 0,35 A, 13,8 VDC
Size / Größe / Mått 113 x 28 x 9 mm
Approvals / Zulassungen / Typgod-
kännande
ECE R65 (E5) Light / Licht / Ljus
ECE R10 (E5) EMC
Included / Inbegrien / Inkluderat
1x Lamp 52 / Licht 52 / Lampa 52
1x Gasket / Dichtung / Packning
1x Assembly kit / Montagesatz / Monteringssats
Synchronizing / Synchronisieren /
Synkronisering 10x lamps / leuchtes / lampor
VERSIONS / MODELLE / MODELLER
45288001, L52 Amber / Gelb / Gul- Horizontal
APPROVALS
ZULASSUNGEN
TYPGODKÄNNANDE
L52 Side Marker, ECE R65 Class 1
L52 Seitenmarkierung, ECE R65 Klasse 1
L52 Sidomarkering, ECE R65 Klass 1
USER MANUAL
BEDIENUNGSANLEITUNG / ANVÄNDARMANUAL
Connections / Anschluss / Inkoppling
BLACK / SCHWARZ / SVART
RED / ROT / RÖD
WHITE / WEISS / VIT
BLUE / BLAU / BLÅ
Power Supply
Energieversorgung
Matningsspänning
Mounting / Montage / Montering
1
23
BLACK /SCHWARZ /SVART
To Chassis Ground / bis Chassis-massis
/ Till jordpunk (chassi)
RED /ROT /RÖD
To +10-30VDC / bis +10-30VDC / Till +10-30VDC
WHITE /WEISS /VIT
For Synchronization / Für Synchronisation / För synkronisering
BLUE /BLAU /BLÅ
For Flash-mode / Für Blitz-mode / För blinkläge
Nohabgatan 12C, 461 53 SE-Trollhättan Sweden
Telephone [phone], Telefax [phone]
E-mail [e-mail] • www.standby.eu
Standby_Manual_AM452SMA.indd 1 2016-09-20 15:24
Designed in Sweden LAMP 52 SM
LEUCHTE 52 SM
LAMPA 52 SM
Copyright 2016 Standby AB. All rights reserved AM452SMA
Technical Data / Technische Daten / Teknisk Data
Lens / Linse / Lins Polycarbonate/Polykarbonat/Polykarbonat
Color / Farbe / Färg Amber / Gelb / Gul
Diodes / LEDs / Lysdioder 6x High Power LED
Cable / Leitung / Kabel 2m Basic version / 2m Grund Ausführung / 2m grundutförande
Power / Spannung / Spänning 10-30 VDC
Ambient temp. / Betriebstempera-
tur / Drifttemperatur -40 - +85C
Power consumption / Stromver-
brauch / Strömförbrukning
Peak value / Spitzenlast / Toppvärde : 0,5 A, 13,8 VDC
Average value / Mittelwert / Medelvärde : 0,35 A, 13,8 VDC
Size / Größe / Mått 113 x 28 x 9 mm
Approvals / Zulassungen / Typgod-
kännande
ECE R65 (E5) Light / Licht / Ljus
ECE R10 (E5) EMC
Included / Inbegrien / Inkluderat
1x Lamp 52 / Licht 52 / Lampa 52
1x Gasket / Dichtung / Packning
1x Assembly kit / Montagesatz / Monteringssats
Synchronizing / Synchronisieren /
Synkronisering 10x lamps / leuchtes / lampor
VERSIONS / MODELLE / MODELLER
45288001, L52 Amber / Gelb / Gul- Horizontal
APPROVALS
ZULASSUNGEN
TYPGODKÄNNANDE
L52 Side Marker, ECE R65 Class 1
L52 Seitenmarkierung, ECE R65 Klasse 1
L52 Sidomarkering, ECE R65 Klass 1
USER MANUAL
BEDIENUNGSANLEITUNG / ANVÄNDARMANUAL
Connections / Anschluss / Inkoppling
BLACK / SCHWARZ / SVART
RED / ROT / RÖD
WHITE / WEISS / VIT
BLUE / BLAU / BLÅ
Power Supply
Energieversorgung
Matningsspänning
Mounting / Montage / Montering
1
2
3
BLACK /SCHWARZ /SVART
To Chassis Ground / bis Chassis-massis
/ Till jordpunk (chassi)
RED /ROT /RÖD
To +10-30VDC / bis +10-30VDC / Till +10-30VDC
WHITE /WEISS /VIT
For Synchronization / Für Synchronisation / För synkronisering
BLUE /BLAU /BLÅ
For Flash-mode / Für Blitz-mode / För blinkläge
Nohabgatan 12C, 461 53 SE-Trollhättan Sweden
Telephone [phone], Telefax [phone]
E-mail [e-mail] • www.standby.eu
Standby_Manual_AM452SMA.indd 1 2016-09-20 15:24

Inkoppling konfiguration
SVART
RÖD
VIT
BLÅ
Till jordpunkt (chassi)
Till +10-30VDC
Aktivera konfigurationsläge, välja blinkmönster
Välja synkläge
Matningsspänning
Inkoppling montering
SVART
RÖD
VIT
BLÅ
Till jordpunkt (chassi)
Till +10-30VDC
Matnings-
spänning
Starta först konfigurationsläget. Fabriksinställningen återställs genom att
ansluta både BLÅ och VIT kabel till jord (chassi) under minst 2 sekunder.
Fabriksåterställningen bekräftas genom att lampan lyser med starkt sken
2-3 sekunder.
Fabriksåterställning (default)
KONFIGURATION
För konfigurering av synk-läge och blinkmönster följ vidare anvisningar.
OBS! Missar man något av tidsfönstren under STEG 2 och STEG 3 måste
man börja om från STEG 1.
1Anslut MATNINGSSPÄNNINGEN.
2Vänta minst 1 sekund och max 6 sekunder.
3Anslut VIT kabel till jord (chassi) under minst 2 sekunder.
4Väl i konfigureringsläget så startar en blinksekvens som indikerar
den valda inställningen. Välj annan inställning genom att följa
anvisningarna under Synkläge och blinkmönster.
5Konfigurationsläget lämnas genom att bryta MATNINGS-
SPÄNNINGEN.
AM452D
MODELLER
45257021, L52 Blå Horisontell
45257022, L52 Blå Vertikal
45267021, L52 Röd Horisontell
45277021, L52 Vit Horisontell
45287021, L52 Amber Horisontell
45287022, L52 Amber Vertikal
TYPGODKÄNNANDEN
LAMPA L52 ANVÄNDARMANUAL
I konfigureringsläget ställer man in önskade inställningar för synkläge och blink-
mönster. Inställningarna indikeras av en rullande blinksekvens. Genom att räkna
antalet blinkningar avläser man de inställda värdena (se tabell 2).
Synkläge Önskat synkläge ställs in genom att ansluta BLÅ kabel till jord (chassi).
Blinkmönster Önskat blinkmönster ställs in genom att ansluta VIT kabel till jord
(chassi).
OBS! Varje gång kabeln ansluts till jord väljs nästa variant av
SYNKLÄGE respektive BLINKMÖNSTER i ordningen. Så länge
kabeln hålls ansluten indikeras varianten av en rullande
blinksekvens med stark blink för synkläge och släckt “blink”
för blinkmönster.
Synkläge och blinkmönster
Tabell 2 Valbara funktioner
VARIANT BLINK SYNKLÄGE BLINKMÖNSTER
#1 x1 Fas (förvalt) Dubbel (förvalt)
#2 x2 Motfas Trippel
#3 x3 Fas STEADY BURN 1
#4 x4 Motfas STEADY BURN 2
Stark blink
Svagt lysande
Släckt blink
Synkläge #4 & Blinkmönster #3
Synkläge #2 & Blinkmönster#1
Synkläge #1 & Blinkmönster #1
Synkläge #1
Blinkmönster #1
Exempel
SE
L52 Blå, Gul ECE R65 Klass 2 / L52 Röd ECE R65 Klass 1
Teknisk data
Lins Polykarbonat
Färg Blå, gul, röd, vit
Lysdioder 6x High Power LED
Kabel 2m grundutförande
Spänning 10-30 VDC
Drifttemperatur -40°C à +85°C
Strömförbrukning Toppvärde : 0,5 A, 13,8 VDC
Medelvärde : 0,35 A, 13,8 VDC
Mått 113 x 28 x 9 mm
Typgodkännande ECE R65 (E5) Ljus, ECE R10 (E5) EMC
Inkluderat 1x lampa L52
1x Packning
1x Monteringssats
Synkronisering 10x lampor
MONTERING
VARNING!
Denna produkt är bestyckad
med högintensiva LED-kompo-
nenter. För att undvika ögon-
skador, TITTA INTE rakt in
i ljuset på nära håll.
OBS! Lampan skall monteras på en plan yta. För att förhindra eventuellt inträngande fukt
att komma in i lampan via kabeln, säkerställ att kabeländen antingen placeras på ett torrt
ställe i fordonet eller är riktigt tätad.
Inkoppling
För initial inkoppling anslut MATNINGSSPÄNNINGEN enligt följande anvisningar.
1 Koppla SVART kabel till en bra och lämplig jordpunkt
2 Koppla RÖD kabel till +10-30 VDC via en 5A-säkring
INTERN BLINK
RÖD kabel startar lampan.
Koppla kabeln till en höjande
utgång i en I/O-enhet eller via
en brytare.
VIT kabel används för att
synka med andra lampor.
Koppla då ihop med alla
andra synkkablar.
BLÅ kabel styr dag/natt.
Genom att koppla kabeln till
en sänkande utgång i en
I/O-enhet eller via en brytare
till lämplig jordpunkt kan man
dimma lampan till nattläge.
STEADY BURN 1
VIT kabel aktiverar lampan.
Genom att koppla kabeln
till en sänkande utgång i en
I/O-enhet eller extern flasher
kan an få lampan att blinka
med en egen frekvens.
STEADY BURN 2
Följer matningsspänningen.
Genom att koppla RÖD kabel
till en höjande flashande
utgång i en I/O-enhet eller
extern flasher kan man få
lampan att blinka med en
egen frekvens.
* Steady Burn används när man vill använda en
extern blinksignal.
Ställ om till STEADY BURN 1 eller STEADY BURN 2
genom att följa anvisningarna under Konfigurering.
STANDBY AB
Sverige
Nohabgatan 12C
461 53 Trollhättan
Hemsida
www.standby.eu
E-post
inf[email protected]
Telefon
0520-49 44 40
se tabell Inkoppling
Designed in Sweden LAMP 52 SM
LEUCHTE 52 SM
LAMPA 52 SM
Copyright 2016 Standby AB. All rights reserved AM452SMA
Technical Data / Technische Daten / Teknisk Data
Lens / Linse / Lins Polycarbonate/Polykarbonat/Polykarbonat
Color / Farbe / Färg Amber / Gelb / Gul
Diodes / LEDs / Lysdioder 6x High Power LED
Cable / Leitung / Kabel 2m Basic version / 2m Grund Ausführung / 2m grundutförande
Power / Spannung / Spänning 10-30 VDC
Ambient temp. / Betriebstempera-
tur / Drifttemperatur -40 - +85C
Power consumption / Stromver-
brauch / Strömförbrukning
Peak value / Spitzenlast / Toppvärde : 0,5 A, 13,8 VDC
Average value / Mittelwert / Medelvärde : 0,35 A, 13,8 VDC
Size / Größe / Mått 113 x 28 x 9 mm
Approvals / Zulassungen / Typgod-
kännande
ECE R65 (E5) Light / Licht / Ljus
ECE R10 (E5) EMC
Included / Inbegrien / Inkluderat
1x Lamp 52 / Licht 52 / Lampa 52
1x Gasket / Dichtung / Packning
1x Assembly kit / Montagesatz / Monteringssats
Synchronizing / Synchronisieren /
Synkronisering 10x lamps / leuchtes / lampor
VERSIONS / MODELLE / MODELLER
45288001, L52 Amber / Gelb / Gul- Horizontal
APPROVALS
ZULASSUNGEN
TYPGODKÄNNANDE
L52 Side Marker, ECE R65 Class 1
L52 Seitenmarkierung, ECE R65 Klasse 1
L52 Sidomarkering, ECE R65 Klass 1
USER MANUAL
BEDIENUNGSANLEITUNG / ANVÄNDARMANUAL
Connections / Anschluss / Inkoppling
BLACK / SCHWARZ / SVART
RED / ROT / RÖD
WHITE / WEISS / VIT
BLUE / BLAU / BLÅ
Power Supply
Energieversorgung
Matningsspänning
Mounting / Montage / Montering
1
2
3
BLACK /SCHWARZ /SVART
To Chassis Ground / bis Chassis-massis
/ Till jordpunk (chassi)
RED /ROT /RÖD
To +10-30VDC / bis +10-30VDC / Till +10-30VDC
WHITE /WEISS /VIT
For Synchronization / Für Synchronisation / För synkronisering
BLUE /BLAU /BLÅ
For Flash-mode / Für Blitz-mode / För blinkläge
Nohabgatan 12C, 461 53 SE-Trollhättan Sweden
Telephone [phone], Telefax [phone]
E-mail [e-mail] • www.standby.eu
Standby_Manual_AM452SMA.indd 1 2016-09-20 15:24
Copyright 2016 Standby AB. All rights reserved
AM452DDesigned in Sweden
Designed in Sweden LAMP 52 SM
LEUCHTE 52 SM
LAMPA 52 SM
Copyright 2016 Standby AB. All rights reserved AM452SMA
Technical Data / Technische Daten / Teknisk Data
Lens / Linse / Lins Polycarbonate/Polykarbonat/Polykarbonat
Color / Farbe / Färg Amber / Gelb / Gul
Diodes / LEDs / Lysdioder 6x High Power LED
Cable / Leitung / Kabel 2m Basic version / 2m Grund Ausführung / 2m grundutförande
Power / Spannung / Spänning 10-30 VDC
Ambient temp. / Betriebstempera-
tur / Drifttemperatur -40 - +85C
Power consumption / Stromver-
brauch / Strömförbrukning
Peak value / Spitzenlast / Toppvärde : 0,5 A, 13,8 VDC
Average value / Mittelwert / Medelvärde : 0,35 A, 13,8 VDC
Size / Größe / Mått 113 x 28 x 9 mm
Approvals / Zulassungen / Typgod-
kännande
ECE R65 (E5) Light / Licht / Ljus
ECE R10 (E5) EMC
Included / Inbegrien / Inkluderat
1x Lamp 52 / Licht 52 / Lampa 52
1x Gasket / Dichtung / Packning
1x Assembly kit / Montagesatz / Monteringssats
Synchronizing / Synchronisieren /
Synkronisering 10x lamps / leuchtes / lampor
VERSIONS / MODELLE / MODELLER
45288001, L52 Amber / Gelb / Gul- Horizontal
APPROVALS
ZULASSUNGEN
TYPGODKÄNNANDE
L52 Side Marker, ECE R65 Class 1
L52 Seitenmarkierung, ECE R65 Klasse 1
L52 Sidomarkering, ECE R65 Klass 1
USER MANUAL
BEDIENUNGSANLEITUNG / ANVÄNDARMANUAL
Connections / Anschluss / Inkoppling
BLACK / SCHWARZ / SVART
RED / ROT / RÖD
WHITE / WEISS / VIT
BLUE / BLAU / BLÅ
Power Supply
Energieversorgung
Matningsspänning
Mounting / Montage / Montering
1
23
BLACK /SCHWARZ /SVART
To Chassis Ground / bis Chassis-massis
/ Till jordpunk (chassi)
RED /ROT /RÖD
To +10-30VDC / bis +10-30VDC / Till +10-30VDC
WHITE /WEISS /VIT
For Synchronization / Für Synchronisation / För synkronisering
BLUE /BLAU /BLÅ
For Flash-mode / Für Blitz-mode / För blinkläge
Nohabgatan 12C, 461 53 SE-Trollhättan Sweden
Telephone [phone], Telefax [phone]
E-mail [e-mail] • www.standby.eu
Standby_Manual_AM452SMA.indd 1 2016-09-20 15:24
Designed in Sweden LAMP 52 SM
LEUCHTE 52 SM
LAMPA 52 SM
Copyright 2016 Standby AB. All rights reserved AM452SMA
Technical Data / Technische Daten / Teknisk Data
Lens / Linse / Lins Polycarbonate/Polykarbonat/Polykarbonat
Color / Farbe / Färg Amber / Gelb / Gul
Diodes / LEDs / Lysdioder 6x High Power LED
Cable / Leitung / Kabel 2m Basic version / 2m Grund Ausführung / 2m grundutförande
Power / Spannung / Spänning 10-30 VDC
Ambient temp. / Betriebstempera-
tur / Drifttemperatur -40 - +85C
Power consumption / Stromver-
brauch / Strömförbrukning
Peak value / Spitzenlast / Toppvärde : 0,5 A, 13,8 VDC
Average value / Mittelwert / Medelvärde : 0,35 A, 13,8 VDC
Size / Größe / Mått 113 x 28 x 9 mm
Approvals / Zulassungen / Typgod-
kännande
ECE R65 (E5) Light / Licht / Ljus
ECE R10 (E5) EMC
Included / Inbegrien / Inkluderat
1x Lamp 52 / Licht 52 / Lampa 52
1x Gasket / Dichtung / Packning
1x Assembly kit / Montagesatz / Monteringssats
Synchronizing / Synchronisieren /
Synkronisering 10x lamps / leuchtes / lampor
VERSIONS / MODELLE / MODELLER
45288001, L52 Amber / Gelb / Gul- Horizontal
APPROVALS
ZULASSUNGEN
TYPGODKÄNNANDE
L52 Side Marker, ECE R65 Class 1
L52 Seitenmarkierung, ECE R65 Klasse 1
L52 Sidomarkering, ECE R65 Klass 1
USER MANUAL
BEDIENUNGSANLEITUNG / ANVÄNDARMANUAL
Connections / Anschluss / Inkoppling
BLACK / SCHWARZ / SVART
RED / ROT / RÖD
WHITE / WEISS / VIT
BLUE / BLAU / BLÅ
Power Supply
Energieversorgung
Matningsspänning
Mounting / Montage / Montering
1
2
3
BLACK /SCHWARZ /SVART
To Chassis Ground / bis Chassis-massis
/ Till jordpunk (chassi)
RED /ROT /RÖD
To +10-30VDC / bis +10-30VDC / Till +10-30VDC
WHITE /WEISS /VIT
For Synchronization / Für Synchronisation / För synkronisering
BLUE /BLAU /BLÅ
For Flash-mode / Für Blitz-mode / För blinkläge
Nohabgatan 12C, 461 53 SE-Trollhättan Sweden
Telephone [phone], Telefax [phone]
E-mail [e-mail] • www.standby.eu
Standby_Manual_AM452SMA.indd 1 2016-09-20 15:24
Designed in Sweden LAMP 52 SM
LEUCHTE 52 SM
LAMPA 52 SM
Copyright 2016 Standby AB. All rights reserved AM452SMA
Technical Data / Technische Daten / Teknisk Data
Lens / Linse / Lins Polycarbonate/Polykarbonat/Polykarbonat
Color / Farbe / Färg Amber / Gelb / Gul
Diodes / LEDs / Lysdioder 6x High Power LED
Cable / Leitung / Kabel 2m Basic version / 2m Grund Ausführung / 2m grundutförande
Power / Spannung / Spänning 10-30 VDC
Ambient temp. / Betriebstempera-
tur / Drifttemperatur -40 - +85C
Power consumption / Stromver-
brauch / Strömförbrukning
Peak value / Spitzenlast / Toppvärde : 0,5 A, 13,8 VDC
Average value / Mittelwert / Medelvärde : 0,35 A, 13,8 VDC
Size / Größe / Mått 113 x 28 x 9 mm
Approvals / Zulassungen / Typgod-
kännande
ECE R65 (E5) Light / Licht / Ljus
ECE R10 (E5) EMC
Included / Inbegrien / Inkluderat
1x Lamp 52 / Licht 52 / Lampa 52
1x Gasket / Dichtung / Packning
1x Assembly kit / Montagesatz / Monteringssats
Synchronizing / Synchronisieren /
Synkronisering 10x lamps / leuchtes / lampor
VERSIONS / MODELLE / MODELLER
45288001, L52 Amber / Gelb / Gul- Horizontal
APPROVALS
ZULASSUNGEN
TYPGODKÄNNANDE
L52 Side Marker, ECE R65 Class 1
L52 Seitenmarkierung, ECE R65 Klasse 1
L52 Sidomarkering, ECE R65 Klass 1
USER MANUAL
BEDIENUNGSANLEITUNG / ANVÄNDARMANUAL
Connections / Anschluss / Inkoppling
BLACK / SCHWARZ / SVART
RED / ROT / RÖD
WHITE / WEISS / VIT
BLUE / BLAU / BLÅ
Power Supply
Energieversorgung
Matningsspänning
Mounting / Montage / Montering
1
2
3
BLACK /SCHWARZ /SVART
To Chassis Ground / bis Chassis-massis
/ Till jordpunk (chassi)
RED /ROT /RÖD
To +10-30VDC / bis +10-30VDC / Till +10-30VDC
WHITE /WEISS /VIT
For Synchronization / Für Synchronisation / För synkronisering
BLUE /BLAU /BLÅ
For Flash-mode / Für Blitz-mode / För blinkläge
Nohabgatan 12C, 461 53 SE-Trollhättan Sweden
Telephone [phone], Telefax [phone]
E-mail [e-mail] • www.standby.eu
Standby_Manual_AM452SMA.indd 1 2016-09-20 15:24
Designed in Sweden LAMP 52 SM
LEUCHTE 52 SM
LAMPA 52 SM
Copyright 2016 Standby AB. All rights reserved AM452SMA
Technical Data / Technische Daten / Teknisk Data
Lens / Linse / Lins Polycarbonate/Polykarbonat/Polykarbonat
Color / Farbe / Färg Amber / Gelb / Gul
Diodes / LEDs / Lysdioder 6x High Power LED
Cable / Leitung / Kabel 2m Basic version / 2m Grund Ausführung / 2m grundutförande
Power / Spannung / Spänning 10-30 VDC
Ambient temp. / Betriebstempera-
tur / Drifttemperatur -40 - +85C
Power consumption / Stromver-
brauch / Strömförbrukning
Peak value / Spitzenlast / Toppvärde : 0,5 A, 13,8 VDC
Average value / Mittelwert / Medelvärde : 0,35 A, 13,8 VDC
Size / Größe / Mått 113 x 28 x 9 mm
Approvals / Zulassungen / Typgod-
kännande
ECE R65 (E5) Light / Licht / Ljus
ECE R10 (E5) EMC
Included / Inbegrien / Inkluderat
1x Lamp 52 / Licht 52 / Lampa 52
1x Gasket / Dichtung / Packning
1x Assembly kit / Montagesatz / Monteringssats
Synchronizing / Synchronisieren /
Synkronisering 10x lamps / leuchtes / lampor
VERSIONS / MODELLE / MODELLER
45288001, L52 Amber / Gelb / Gul- Horizontal
APPROVALS
ZULASSUNGEN
TYPGODKÄNNANDE
L52 Side Marker, ECE R65 Class 1
L52 Seitenmarkierung, ECE R65 Klasse 1
L52 Sidomarkering, ECE R65 Klass 1
USER MANUAL
BEDIENUNGSANLEITUNG / ANVÄNDARMANUAL
Connections / Anschluss / Inkoppling
BLACK / SCHWARZ / SVART
RED / ROT / RÖD
WHITE / WEISS / VIT
BLUE / BLAU / BLÅ
Power Supply
Energieversorgung
Matningsspänning
Mounting / Montage / Montering
1
23
BLACK /SCHWARZ /SVART
To Chassis Ground / bis Chassis-massis
/ Till jordpunk (chassi)
RED /ROT /RÖD
To +10-30VDC / bis +10-30VDC / Till +10-30VDC
WHITE /WEISS /VIT
For Synchronization / Für Synchronisation / För synkronisering
BLUE /BLAU /BLÅ
For Flash-mode / Für Blitz-mode / För blinkläge
Nohabgatan 12C, 461 53 SE-Trollhättan Sweden
Telephone [phone], Telefax [phone]
E-mail [e-mail] • www.standby.eu
Standby_Manual_AM452SMA.indd 1 2016-09-20 15:24
Designed in Sweden LAMP 52 SM
LEUCHTE 52 SM
LAMPA 52 SM
Copyright 2016 Standby AB. All rights reserved AM452SMA
Technical Data / Technische Daten / Teknisk Data
Lens / Linse / Lins Polycarbonate/Polykarbonat/Polykarbonat
Color / Farbe / Färg Amber / Gelb / Gul
Diodes / LEDs / Lysdioder 6x High Power LED
Cable / Leitung / Kabel 2m Basic version / 2m Grund Ausführung / 2m grundutförande
Power / Spannung / Spänning 10-30 VDC
Ambient temp. / Betriebstempera-
tur / Drifttemperatur -40 - +85C
Power consumption / Stromver-
brauch / Strömförbrukning
Peak value / Spitzenlast / Toppvärde : 0,5 A, 13,8 VDC
Average value / Mittelwert / Medelvärde : 0,35 A, 13,8 VDC
Size / Größe / Mått 113 x 28 x 9 mm
Approvals / Zulassungen / Typgod-
kännande
ECE R65 (E5) Light / Licht / Ljus
ECE R10 (E5) EMC
Included / Inbegrien / Inkluderat
1x Lamp 52 / Licht 52 / Lampa 52
1x Gasket / Dichtung / Packning
1x Assembly kit / Montagesatz / Monteringssats
Synchronizing / Synchronisieren /
Synkronisering 10x lamps / leuchtes / lampor
VERSIONS / MODELLE / MODELLER
45288001, L52 Amber / Gelb / Gul- Horizontal
APPROVALS
ZULASSUNGEN
TYPGODKÄNNANDE
L52 Side Marker, ECE R65 Class 1
L52 Seitenmarkierung, ECE R65 Klasse 1
L52 Sidomarkering, ECE R65 Klass 1
USER MANUAL
BEDIENUNGSANLEITUNG / ANVÄNDARMANUAL
Connections / Anschluss / Inkoppling
BLACK / SCHWARZ / SVART
RED / ROT / RÖD
WHITE / WEISS / VIT
BLUE / BLAU / BLÅ
Power Supply
Energieversorgung
Matningsspänning
Mounting / Montage / Montering
1
2
3
BLACK /SCHWARZ /SVART
To Chassis Ground / bis Chassis-massis
/ Till jordpunk (chassi)
RED /ROT /RÖD
To +10-30VDC / bis +10-30VDC / Till +10-30VDC
WHITE /WEISS /VIT
For Synchronization / Für Synchronisation / För synkronisering
BLUE /BLAU /BLÅ
For Flash-mode / Für Blitz-mode / För blinkläge
Nohabgatan 12C, 461 53 SE-Trollhättan Sweden
Telephone [phone], Telefax [phone]
E-mail [e-mail] • www.standby.eu
Standby_Manual_AM452SMA.indd 1 2016-09-20 15:24

Anschluss Konfigurationsmodus
SCHWARZ
ROT
WEISS
BLAU
Fahrzeugmasse
+10-30VDC
Aktivierung Konfigurationsmodus, Auswahl Blitzmuster
Auswahl Synchonisationsmodus
Spannungs-
versorgung
Während aktivem Programmier – Modus, verbinden Sie die BLAUE und die WEISSE
Leitung für 2 Sekunden mit dem Minuspol der Spannungsversorgung (Masse).
Ein ca. 2 – 3 Sekunden langes helles und permanentes leuchten der LED-Module
bestätigt das Zurücksetzen.
Zurücksetzen auf Werkseinstellungen (Standardeinstellungen)
PROGRAMMIERUNG
Die Programmierung des Sync-Modus und des Blitz-Modus, erfolgt wie folgend
beschrieben. ACHTUNG! Beginnen Sie erneut bei Schritt 1, bei nicht korrekter
Einstellung in Schritt 2 und Schritt 3.
1Schließen Sie die SPANNUNGSVERSORGUNG an.
2Bitte warten Sie min. 1 – jedoch max. 6 Sekunden.
3Verbinden Sie die WEISSE Leitung für 2 Sekunden an den Minuspol
der Spannungsversorgung (Masse).
4Sobald der Konfigurationsmodus gestartet wurde, blinken die LED-
Module in einem Blink-Module, der die momentan eingestellte
Programmierung anzeigt. Um die Einstellungen zu ändern, folgen
Sie den Anweisungen für den Sync-Modus unten auf dieser Seite
und für den Blitz-Modus.
5Das Beenden des Programmier-Modus erfolgt durch Trennung der
SPANNUNGSVERSORGUNG.
AM452D
MODELLE
45257021, L52 Blau Horizontal
45257022, L52 Blau Vertical
45267021, L52 Rot Horizontal
45277021, L52 Weiss Horizontal
45287021, L52 Gelb Horizontal
45287022, L52 Gelb Vertical
ZULASSUNGEN
LEUCHTE L52 BEDIENUNGSANLEITUNG
Im Konfigurationsmodus legen Sie die gewünschten Einstellungen für den Sync-Modus und
die Blitz-Muster fest. Die Einstellungen werden durch eine Reihe von Blink-Sequenzen der
LED-Module angegeben. Durch die Anzahl der Blink-Sequenzen im Konfigurationsmodus,
können Sie die aktuellen Einstellungen (vgl. Tabelle 2) herauszufinden.
Syn-Modus Um Einstellung der Synchronisierung zu verändern, verbinden Sie die
BLAUE Leitung mit dem Minuspol der Spannungsversorgung (Masse).
Blitz-Modus Um die Einstellung des Blitzmusters zu verändern,
verbinden Sie die WEISSE Leitung mit dem Minuspol der
Spannungsversorgung (Masse).
ACHTUNG! Jedes Mal wenn eine der beiden Programmierleitungen mit
Masse verbunden wird, wird die nächste Version des SYNC-MODUS oder
BLITZ-MODUS aktiviert. Bei dauerhaft verbundener Programmierleitung
mit dem Minuspol der Spannungsversorgung (Masse) wird der aktuelle
Programmierstand durch Blinkmuster der LED – Module angezeigt
(vgl. Tabelle 2).
Sync-Modus & Blitz-Modus
Tabelle 2 Wählbare Funktionen
VARIANTE BLITZ SYNC-MODUS BLITZ-MODUS
#1 x1 Simultan
(Standard) Dubbel (Standard)
#2 x2 Alternierend Dreifach
#3 x3 Simultan STEADY BURN 1
#4 x4 Alternierend STEADY BURN 2
Sync-position #4 & Blinkmuster #3
Sync-position #2 & Blinkmuster #1
Sync-position #1 & Blinkmuster #1
Sync-position #1
Blinkmuster #1
Beispiele
DE
L52 Blau, Gelb ECE R65 Klasse 2 / L52 Rot ECE R65 Klasse 1
Technische Daten
Linse Polykarbonat
Farbe Blau, Gelb, Rot
LEDs 6x Hochleistungs LEDs
Leitung 2m Grund Ausführung
Spannung 10-30 VDC
Betriebstemperatur -40°C à +85°C
Stromverbrauch Spitzenlast: 0,5 A, 13,8 VDC
Mittelwert: 0,35 A, 13,8 VDC
Größe 113 x 28 x 9 mm
Zulassungen ECE R65 (E5) Licht, ECE R10 (E5) EMC
Lieferumfang 1x Modul L52
1x Dichtung
1x Montagesatz
Synchronisieren 10x Module
MONTAGE
ACHTUNG!
Dieses Produkt enthält
Hochleistungs LEDs. Um
Augenschäden zu vermeiden
nicht in die eingeschalteten
Leuchten schauen!
ACHTUNG! Die Leuchte muss auf einer ebenen Fläche montiert werden. Um mögliches
Eindringen von Feuchtigkeit durch die Enden der Leitungsisolierung in die Leuchte zu
verhindern, stellen Sie sicher, dass sich das Ende der Leitung, entweder in einem trockenen
Teil des Fahrzeugs befindet oder gut abgedichtet wird.
Anschlussbeschreibung
Schließen Sie die Spannungsversorgung gemäß der folgenden Beschreibung an:
1 Verbinden Sie die SCHWARZE Leitung mit der Fahrzeugmasse
2 Verbinden Sie die ROTE Leitung mit dem Pluspol der Batterie
(Absicherung 5A)
Anschluss montage
SCHWARZ
ROT
WEISS
BLAU
Fahrzeugmasse
+10-30VDC
Für Synchronisation
Für Nachtabsenkung
Spannungs-
versorgung
Hellen Blitz
Sanftes Licht
Leer Blitz
INTEGRIERTER BLITZTREIBER
Die ROTE Leitung aktiviert die
Leuchte. Verbinden Sie diese
Leitung mit einer geeigneten
Steuerung oder über einen
Schalter mit einer Stromquelle.
Die WEISSE Leitung dient der
Synchronisierung mit anderen
Leuchten, welche über den
gleichen Treiber verfügen.
Die BLAUE Leitung dient der
Umschaltung zwischen dem
Tag – u. Nacht Modus. Durch
Anschluss über einen Minus-
kontakt einer geeigneten
stromversorgenden Steuerung
oder über einen Schalter direkt
an den Minuspol (Masse) der
Spannungsversorgung, wird
die Leuchte in den Nacht-
modus geschaltet.
PERMANENT ANSCHLUSS 1
Die WEISSE Leitung aktiviert
die Leuchte. Durch Anschluss
über einen Minus ges-
chalteten Kontakt einer gee-
igneten stromversorgenden
Steuerung oder über einen
externen Blitztreiber wird ein
eigendefinierten Blitzmuster
geschaltet.
PERMANENT ANSCHLUSS 2
Folgt der +12 VDC Stromver-
sorgung. Durch Anschluss über
einen +12VDC geschalteten
Kontakt einer geeigneten
stromversorgenden Steuerung
oder über einen externen
Blitztreiber um die Leuchte
in einen eigendefinierten
Blitzmuster zu betreiben.
* Der permanent Anschluss wird genutzt, wenn eine
externe Steuereinheit das Blitzmuster vorgibt.
Der permanente Anschluss Variante 1 oder 2, wird wie
folgt beschrieben programmiert.
STANDBY AB
Sweden
Nohabgatan 12C
S-461 53 Trollhättan
Website
www.standby.eu
E-mail
inf[email protected]
Telephone
[phone]
Designed in Sweden LAMP 52 SM
LEUCHTE 52 SM
LAMPA 52 SM
Copyright 2016 Standby AB. All rights reserved AM452SMA
Technical Data / Technische Daten / Teknisk Data
Lens / Linse / Lins Polycarbonate/Polykarbonat/Polykarbonat
Color / Farbe / Färg Amber / Gelb / Gul
Diodes / LEDs / Lysdioder 6x High Power LED
Cable / Leitung / Kabel 2m Basic version / 2m Grund Ausführung / 2m grundutförande
Power / Spannung / Spänning 10-30 VDC
Ambient temp. / Betriebstempera-
tur / Drifttemperatur -40 - +85C
Power consumption / Stromver-
brauch / Strömförbrukning
Peak value / Spitzenlast / Toppvärde : 0,5 A, 13,8 VDC
Average value / Mittelwert / Medelvärde : 0,35 A, 13,8 VDC
Size / Größe / Mått 113 x 28 x 9 mm
Approvals / Zulassungen / Typgod-
kännande
ECE R65 (E5) Light / Licht / Ljus
ECE R10 (E5) EMC
Included / Inbegrien / Inkluderat
1x Lamp 52 / Licht 52 / Lampa 52
1x Gasket / Dichtung / Packning
1x Assembly kit / Montagesatz / Monteringssats
Synchronizing / Synchronisieren /
Synkronisering 10x lamps / leuchtes / lampor
VERSIONS / MODELLE / MODELLER
45288001, L52 Amber / Gelb / Gul- Horizontal
APPROVALS
ZULASSUNGEN
TYPGODKÄNNANDE
L52 Side Marker, ECE R65 Class 1
L52 Seitenmarkierung, ECE R65 Klasse 1
L52 Sidomarkering, ECE R65 Klass 1
USER MANUAL
BEDIENUNGSANLEITUNG / ANVÄNDARMANUAL
Connections / Anschluss / Inkoppling
BLACK / SCHWARZ / SVART
RED / ROT / RÖD
WHITE / WEISS / VIT
BLUE / BLAU / BLÅ
Power Supply
Energieversorgung
Matningsspänning
Mounting / Montage / Montering
1
2
3
BLACK /SCHWARZ /SVART
To Chassis Ground / bis Chassis-massis
/ Till jordpunk (chassi)
RED /ROT /RÖD
To +10-30VDC / bis +10-30VDC / Till +10-30VDC
WHITE /WEISS /VIT
For Synchronization / Für Synchronisation / För synkronisering
BLUE /BLAU /BLÅ
For Flash-mode / Für Blitz-mode / För blinkläge
Nohabgatan 12C, 461 53 SE-Trollhättan Sweden
Telephone [phone], Telefax [phone]
E-mail [e-mail] • www.standby.eu
Standby_Manual_AM452SMA.indd 1 2016-09-20 15:24
Copyright 2016 Standby AB. All rights reserved
AM452DDesigned in Sweden
Designed in Sweden LAMP 52 SM
LEUCHTE 52 SM
LAMPA 52 SM
Copyright 2016 Standby AB. All rights reserved AM452SMA
Technical Data / Technische Daten / Teknisk Data
Lens / Linse / Lins Polycarbonate/Polykarbonat/Polykarbonat
Color / Farbe / Färg Amber / Gelb / Gul
Diodes / LEDs / Lysdioder 6x High Power LED
Cable / Leitung / Kabel 2m Basic version / 2m Grund Ausführung / 2m grundutförande
Power / Spannung / Spänning 10-30 VDC
Ambient temp. / Betriebstempera-
tur / Drifttemperatur -40 - +85C
Power consumption / Stromver-
brauch / Strömförbrukning
Peak value / Spitzenlast / Toppvärde : 0,5 A, 13,8 VDC
Average value / Mittelwert / Medelvärde : 0,35 A, 13,8 VDC
Size / Größe / Mått 113 x 28 x 9 mm
Approvals / Zulassungen / Typgod-
kännande
ECE R65 (E5) Light / Licht / Ljus
ECE R10 (E5) EMC
Included / Inbegrien / Inkluderat
1x Lamp 52 / Licht 52 / Lampa 52
1x Gasket / Dichtung / Packning
1x Assembly kit / Montagesatz / Monteringssats
Synchronizing / Synchronisieren /
Synkronisering 10x lamps / leuchtes / lampor
VERSIONS / MODELLE / MODELLER
45288001, L52 Amber / Gelb / Gul- Horizontal
APPROVALS
ZULASSUNGEN
TYPGODKÄNNANDE
L52 Side Marker, ECE R65 Class 1
L52 Seitenmarkierung, ECE R65 Klasse 1
L52 Sidomarkering, ECE R65 Klass 1
USER MANUAL
BEDIENUNGSANLEITUNG / ANVÄNDARMANUAL
Connections / Anschluss / Inkoppling
BLACK / SCHWARZ / SVART
RED / ROT / RÖD
WHITE / WEISS / VIT
BLUE / BLAU / BLÅ
Power Supply
Energieversorgung
Matningsspänning
Mounting / Montage / Montering
1
23
BLACK /SCHWARZ /SVART
To Chassis Ground / bis Chassis-massis
/ Till jordpunk (chassi)
RED /ROT /RÖD
To +10-30VDC / bis +10-30VDC / Till +10-30VDC
WHITE /WEISS /VIT
For Synchronization / Für Synchronisation / För synkronisering
BLUE /BLAU /BLÅ
For Flash-mode / Für Blitz-mode / För blinkläge
Nohabgatan 12C, 461 53 SE-Trollhättan Sweden
Telephone [phone], Telefax [phone]
E-mail [e-mail] • www.standby.eu
Standby_Manual_AM452SMA.indd 1 2016-09-20 15:24
Designed in Sweden LAMP 52 SM
LEUCHTE 52 SM
LAMPA 52 SM
Copyright 2016 Standby AB. All rights reserved AM452SMA
Technical Data / Technische Daten / Teknisk Data
Lens / Linse / Lins Polycarbonate/Polykarbonat/Polykarbonat
Color / Farbe / Färg Amber / Gelb / Gul
Diodes / LEDs / Lysdioder 6x High Power LED
Cable / Leitung / Kabel 2m Basic version / 2m Grund Ausführung / 2m grundutförande
Power / Spannung / Spänning 10-30 VDC
Ambient temp. / Betriebstempera-
tur / Drifttemperatur -40 - +85C
Power consumption / Stromver-
brauch / Strömförbrukning
Peak value / Spitzenlast / Toppvärde : 0,5 A, 13,8 VDC
Average value / Mittelwert / Medelvärde : 0,35 A, 13,8 VDC
Size / Größe / Mått 113 x 28 x 9 mm
Approvals / Zulassungen / Typgod-
kännande
ECE R65 (E5) Light / Licht / Ljus
ECE R10 (E5) EMC
Included / Inbegrien / Inkluderat
1x Lamp 52 / Licht 52 / Lampa 52
1x Gasket / Dichtung / Packning
1x Assembly kit / Montagesatz / Monteringssats
Synchronizing / Synchronisieren /
Synkronisering 10x lamps / leuchtes / lampor
VERSIONS / MODELLE / MODELLER
45288001, L52 Amber / Gelb / Gul- Horizontal
APPROVALS
ZULASSUNGEN
TYPGODKÄNNANDE
L52 Side Marker, ECE R65 Class 1
L52 Seitenmarkierung, ECE R65 Klasse 1
L52 Sidomarkering, ECE R65 Klass 1
USER MANUAL
BEDIENUNGSANLEITUNG / ANVÄNDARMANUAL
Connections / Anschluss / Inkoppling
BLACK / SCHWARZ / SVART
RED / ROT / RÖD
WHITE / WEISS / VIT
BLUE / BLAU / BLÅ
Power Supply
Energieversorgung
Matningsspänning
Mounting / Montage / Montering
1
2
3
BLACK /SCHWARZ /SVART
To Chassis Ground / bis Chassis-massis
/ Till jordpunk (chassi)
RED /ROT /RÖD
To +10-30VDC / bis +10-30VDC / Till +10-30VDC
WHITE /WEISS /VIT
For Synchronization / Für Synchronisation / För synkronisering
BLUE /BLAU /BLÅ
For Flash-mode / Für Blitz-mode / För blinkläge
Nohabgatan 12C, 461 53 SE-Trollhättan Sweden
Telephone [phone], Telefax [phone]
E-mail [e-mail] • www.standby.eu
Standby_Manual_AM452SMA.indd 1 2016-09-20 15:24
Designed in Sweden LAMP 52 SM
LEUCHTE 52 SM
LAMPA 52 SM
Copyright 2016 Standby AB. All rights reserved AM452SMA
Technical Data / Technische Daten / Teknisk Data
Lens / Linse / Lins Polycarbonate/Polykarbonat/Polykarbonat
Color / Farbe / Färg Amber / Gelb / Gul
Diodes / LEDs / Lysdioder 6x High Power LED
Cable / Leitung / Kabel 2m Basic version / 2m Grund Ausführung / 2m grundutförande
Power / Spannung / Spänning 10-30 VDC
Ambient temp. / Betriebstempera-
tur / Drifttemperatur -40 - +85C
Power consumption / Stromver-
brauch / Strömförbrukning
Peak value / Spitzenlast / Toppvärde : 0,5 A, 13,8 VDC
Average value / Mittelwert / Medelvärde : 0,35 A, 13,8 VDC
Size / Größe / Mått 113 x 28 x 9 mm
Approvals / Zulassungen / Typgod-
kännande
ECE R65 (E5) Light / Licht / Ljus
ECE R10 (E5) EMC
Included / Inbegrien / Inkluderat
1x Lamp 52 / Licht 52 / Lampa 52
1x Gasket / Dichtung / Packning
1x Assembly kit / Montagesatz / Monteringssats
Synchronizing / Synchronisieren /
Synkronisering 10x lamps / leuchtes / lampor
VERSIONS / MODELLE / MODELLER
45288001, L52 Amber / Gelb / Gul- Horizontal
APPROVALS
ZULASSUNGEN
TYPGODKÄNNANDE
L52 Side Marker, ECE R65 Class 1
L52 Seitenmarkierung, ECE R65 Klasse 1
L52 Sidomarkering, ECE R65 Klass 1
USER MANUAL
BEDIENUNGSANLEITUNG / ANVÄNDARMANUAL
Connections / Anschluss / Inkoppling
BLACK / SCHWARZ / SVART
RED / ROT / RÖD
WHITE / WEISS / VIT
BLUE / BLAU / BLÅ
Power Supply
Energieversorgung
Matningsspänning
Mounting / Montage / Montering
1
2
3
BLACK /SCHWARZ /SVART
To Chassis Ground / bis Chassis-massis
/ Till jordpunk (chassi)
RED /ROT /RÖD
To +10-30VDC / bis +10-30VDC / Till +10-30VDC
WHITE /WEISS /VIT
For Synchronization / Für Synchronisation / För synkronisering
BLUE /BLAU /BLÅ
For Flash-mode / Für Blitz-mode / För blinkläge
Nohabgatan 12C, 461 53 SE-Trollhättan Sweden
Telephone [phone], Telefax [phone]
E-mail [e-mail] • www.standby.eu
Standby_Manual_AM452SMA.indd 1 2016-09-20 15:24
Designed in Sweden LAMP 52 SM
LEUCHTE 52 SM
LAMPA 52 SM
Copyright 2016 Standby AB. All rights reserved AM452SMA
Technical Data / Technische Daten / Teknisk Data
Lens / Linse / Lins Polycarbonate/Polykarbonat/Polykarbonat
Color / Farbe / Färg Amber / Gelb / Gul
Diodes / LEDs / Lysdioder 6x High Power LED
Cable / Leitung / Kabel 2m Basic version / 2m Grund Ausführung / 2m grundutförande
Power / Spannung / Spänning 10-30 VDC
Ambient temp. / Betriebstempera-
tur / Drifttemperatur -40 - +85C
Power consumption / Stromver-
brauch / Strömförbrukning
Peak value / Spitzenlast / Toppvärde : 0,5 A, 13,8 VDC
Average value / Mittelwert / Medelvärde : 0,35 A, 13,8 VDC
Size / Größe / Mått 113 x 28 x 9 mm
Approvals / Zulassungen / Typgod-
kännande
ECE R65 (E5) Light / Licht / Ljus
ECE R10 (E5) EMC
Included / Inbegrien / Inkluderat
1x Lamp 52 / Licht 52 / Lampa 52
1x Gasket / Dichtung / Packning
1x Assembly kit / Montagesatz / Monteringssats
Synchronizing / Synchronisieren /
Synkronisering 10x lamps / leuchtes / lampor
VERSIONS / MODELLE / MODELLER
45288001, L52 Amber / Gelb / Gul- Horizontal
APPROVALS
ZULASSUNGEN
TYPGODKÄNNANDE
L52 Side Marker, ECE R65 Class 1
L52 Seitenmarkierung, ECE R65 Klasse 1
L52 Sidomarkering, ECE R65 Klass 1
USER MANUAL
BEDIENUNGSANLEITUNG / ANVÄNDARMANUAL
Connections / Anschluss / Inkoppling
BLACK / SCHWARZ / SVART
RED / ROT / RÖD
WHITE / WEISS / VIT
BLUE / BLAU / BLÅ
Power Supply
Energieversorgung
Matningsspänning
Mounting / Montage / Montering
1
23
BLACK /SCHWARZ /SVART
To Chassis Ground / bis Chassis-massis
/ Till jordpunk (chassi)
RED /ROT /RÖD
To +10-30VDC / bis +10-30VDC / Till +10-30VDC
WHITE /WEISS /VIT
For Synchronization / Für Synchronisation / För synkronisering
BLUE /BLAU /BLÅ
For Flash-mode / Für Blitz-mode / För blinkläge
Nohabgatan 12C, 461 53 SE-Trollhättan Sweden
Telephone [phone], Telefax [phone]
E-mail [e-mail] • www.standby.eu
Standby_Manual_AM452SMA.indd 1 2016-09-20 15:24
Designed in Sweden LAMP 52 SM
LEUCHTE 52 SM
LAMPA 52 SM
Copyright 2016 Standby AB. All rights reserved AM452SMA
Technical Data / Technische Daten / Teknisk Data
Lens / Linse / Lins Polycarbonate/Polykarbonat/Polykarbonat
Color / Farbe / Färg Amber / Gelb / Gul
Diodes / LEDs / Lysdioder 6x High Power LED
Cable / Leitung / Kabel 2m Basic version / 2m Grund Ausführung / 2m grundutförande
Power / Spannung / Spänning 10-30 VDC
Ambient temp. / Betriebstempera-
tur / Drifttemperatur -40 - +85C
Power consumption / Stromver-
brauch / Strömförbrukning
Peak value / Spitzenlast / Toppvärde : 0,5 A, 13,8 VDC
Average value / Mittelwert / Medelvärde : 0,35 A, 13,8 VDC
Size / Größe / Mått 113 x 28 x 9 mm
Approvals / Zulassungen / Typgod-
kännande
ECE R65 (E5) Light / Licht / Ljus
ECE R10 (E5) EMC
Included / Inbegrien / Inkluderat
1x Lamp 52 / Licht 52 / Lampa 52
1x Gasket / Dichtung / Packning
1x Assembly kit / Montagesatz / Monteringssats
Synchronizing / Synchronisieren /
Synkronisering 10x lamps / leuchtes / lampor
VERSIONS / MODELLE / MODELLER
45288001, L52 Amber / Gelb / Gul- Horizontal
APPROVALS
ZULASSUNGEN
TYPGODKÄNNANDE
L52 Side Marker, ECE R65 Class 1
L52 Seitenmarkierung, ECE R65 Klasse 1
L52 Sidomarkering, ECE R65 Klass 1
USER MANUAL
BEDIENUNGSANLEITUNG / ANVÄNDARMANUAL
Connections / Anschluss / Inkoppling
BLACK / SCHWARZ / SVART
RED / ROT / RÖD
WHITE / WEISS / VIT
BLUE / BLAU / BLÅ
Power Supply
Energieversorgung
Matningsspänning
Mounting / Montage / Montering
1
2
3
BLACK /SCHWARZ /SVART
To Chassis Ground / bis Chassis-massis
/ Till jordpunk (chassi)
RED /ROT /RÖD
To +10-30VDC / bis +10-30VDC / Till +10-30VDC
WHITE /WEISS /VIT
For Synchronization / Für Synchronisation / För synkronisering
BLUE /BLAU /BLÅ
For Flash-mode / Für Blitz-mode / För blinkläge
Nohabgatan 12C, 461 53 SE-Trollhättan Sweden
Telephone [phone], Telefax [phone]
E-mail [e-mail] • www.standby.eu
Standby_Manual_AM452SMA.indd 1 2016-09-20 15:24

NOTE! Le feu doit être installé sur une surface plate. Pour éviter toute entrée d’humidité
dans le feu par l’extrémité du câble, s’assurer que cette extrêmité soit située dans un endroit
sec et étanchéifié correctement.
Connexions
Connecter l’alimentation selon les instructions suivantes.
1 Relier le fil NOIR sur une masse de bonne qualité
2 Connecter le fil ROUGE sur une source +10-30 VDC via un
fusible 5A
En mode Configuration, relier le fil BLEU et le fil BLANC à la masse (châssis)
durant au moins 2 secondes.
La remise à zéro est confirmée par une lumière fixe éclatante pendant 2 à 3
secondes environ.
Retour au réglage usine (défaut)
CONFIGURATION
Pour configurer le Mode de Synchro et le Mode de Flash, suivre les instructions
qui suivent. NOTE! Si l’ETAPE 2 et l’ETAPE 3 ne fonctionnent pas correctement,
recommencer à partir de l’ETAPE 1.
1Connecter l’ALIMENTATION.
2Attendre entre 1 seconde minimum et 6 secondes maximum.
3Connecter le fil BLANC à la masse (châssis) pendant au moins
2 secondes.
4Une fois en mode de configuration, une séquence de clignotement
démarre pour indiquer le réglage sélectionné. Pour changer le
réglage, suivre les instructions décrites plus loin sur la page suivante
au paragraphe Sync-mode & Flash Pattern.
5Quitter le mode configuration en coupant l’ALIMENTATION.
AM452D
VERSIONS
45257021, L52 Bleu Horizontal
45257022, L52 Bleu Vertical
45267021, L52 Rouge Horizontal
45277021, L52 Blanc Horizontal
45287021, L52 Orange Horizontal
45287022, L52 Orange Vertical
HOMOLOGATIONS
FEU L52 MANUEL UTILISATEUR
En mode configuration il est possible de sélectionner un Mode de Synchronisation
et un Mode de Flash. Les sélections sont indiquées par des séquences de séries de
flashs. Compter le nombre de flashs pour déterminer les réglages souhaités (voir
tableau 2).
Mode de Synchro Pour activer le mode de Synchro souhaité, connecter le fil BLEU
à la masse (châssis).
Mode de Flash Pour activer le mode de Flash souhaité,
connecter le fil BLANC à la masse (châssis).
ATTENTION: A chaque fois que le fil choisi est relié à la masse,
le mode de Synchro ou le mode Flash suivant est activé. Si le fil
est maintenu relié à la masse, une séquence de clignotements est
déclenchée ou le nombre de Flashs Forts indique la version du Mode
de Synchro et le nombre de Flashs Eteints indique le Mode de Flash.
Mode de synchro & Mode de Flash
Tableau 2 Fonctions sélectionnables
VERSION FLASH MODE DE SYNCHRO MODE DE FLASH
#1 x1 Simultané (défaut) Double (défaut)
#2 x2 Alterné Triple
#3 x3 Simultané STEADY BURN 1
#4 x4 Alterné STEADY BURN 2
Flash Fort
Faible
Luminosité
Flash Eteint
Mode de Synchro #4 & Mode de Flash #3
Mode de Synchro #2 & Mode de Flash #1
Mode de Synchro #1 & Mode de Flash #1
Mode de Synchro #1
Mode de Flash #1
Exemples
Connexions configuration
NOIR
ROUGE
BLANC
BLEU
A la masse châssis
De +10-30VDC
Activer le mode configuration, choisir la configuration de flash
Choisir le mode de synchronisation
Alimentation
Connexions montage
NOIR
ROUGE
BLANC
BLEU
A la masse châssis
De +10-30VDC Alimentation
ATTENTION! Ce produit contient
des LED haute-intensité. Pour
éviter toute blessure à l’oeil,
NE PAS REGARDER le faisceau
de trop près. NOTE! La flasque
de refroidissement peut-être
brûlante.
FR Caractéristiques techniques
Lentilles Polycarbonate
Couleur Bleu, Orange, Rouge, Blanc
Diodes 6x LED Haute-Performances
Câble 2m en version de base
Allmentation 10-30 VDC
Température d’utilisation -40°C à +85°C
Consommation Valeur en pique: 0,5 A pour 13,8 VDC
Valeur moyenne: 0,35 A pour 13,8 VDC
Dimensions 113 x 28 x 9 mm
Homologations FEU: ECE R65 (E5), CEM: ECE R65 (E5)
Inclus 1x Feu L52
1x Support
1x Kit d’Assemblage
Synchonisation 10x Feux
L54 Bleu, Orange ECE R65 Classe 2 / L54 Rouge ECE R65 Classe 1
MONTAGE
FLASH INTEGRE
Le fil ROUGE commande le feu.
Relier ce fil sur une sortie
d’alimentation d’une interface
d’E/S ou via un interrupteur.
Le fil BLANCsert à synchroniser
le feu avec les autres feux.
Relier ce fil avec les autres fils
de synchronisation.
Le fil BLEU contrôle la
fonction Jour/Nuit.
Relier ce fil sur une sortie
commandée à la masse via
une interface d’E/S ou via un
interrupteur. La luminosité du
feu diminuera en niveau Nuit.
STEADY BURN 1
Le fil BLANC commande le
feu. Relier ce fil sur une sortie
d’une interface d’E/S
commandée à la masse ou
celle d’une centrale
clignotante externe avec une
configuration de clignotement
prédéfinie.
STEADY BURN 2
Suivre l’alimentation. Relier
le fil ROUGE sur une sortie
commandée au «+» d’une
interface d’E/S ou via une
centrale clignotante externe
avec une configuration de
clignotement prédéfinie.
STANDBY AB
Sweden
Nohabgatan 12C
SE-461 53 Trollhättan
website
www.standby.eu
E-mail
inf[email protected]
Telephone
[phone]
* Steady Burn est utilisé avec une centrale
clignotante ou un système de contrôle externe.
Basculer en mode STEADY BURN 1 ou
STEADY BURN 2 en suivant les instructions
Configuration décrites ci-dessus.
voir Tableau de connexions
Designed in Sweden LAMP 52 SM
LEUCHTE 52 SM
LAMPA 52 SM
Copyright 2016 Standby AB. All rights reserved AM452SMA
Technical Data / Technische Daten / Teknisk Data
Lens / Linse / Lins Polycarbonate/Polykarbonat/Polykarbonat
Color / Farbe / Färg Amber / Gelb / Gul
Diodes / LEDs / Lysdioder 6x High Power LED
Cable / Leitung / Kabel 2m Basic version / 2m Grund Ausführung / 2m grundutförande
Power / Spannung / Spänning 10-30 VDC
Ambient temp. / Betriebstempera-
tur / Drifttemperatur -40 - +85C
Power consumption / Stromver-
brauch / Strömförbrukning
Peak value / Spitzenlast / Toppvärde : 0,5 A, 13,8 VDC
Average value / Mittelwert / Medelvärde : 0,35 A, 13,8 VDC
Size / Größe / Mått 113 x 28 x 9 mm
Approvals / Zulassungen / Typgod-
kännande
ECE R65 (E5) Light / Licht / Ljus
ECE R10 (E5) EMC
Included / Inbegrien / Inkluderat
1x Lamp 52 / Licht 52 / Lampa 52
1x Gasket / Dichtung / Packning
1x Assembly kit / Montagesatz / Monteringssats
Synchronizing / Synchronisieren /
Synkronisering 10x lamps / leuchtes / lampor
VERSIONS / MODELLE / MODELLER
45288001, L52 Amber / Gelb / Gul- Horizontal
APPROVALS
ZULASSUNGEN
TYPGODKÄNNANDE
L52 Side Marker, ECE R65 Class 1
L52 Seitenmarkierung, ECE R65 Klasse 1
L52 Sidomarkering, ECE R65 Klass 1
USER MANUAL
BEDIENUNGSANLEITUNG / ANVÄNDARMANUAL
Connections / Anschluss / Inkoppling
BLACK / SCHWARZ / SVART
RED / ROT / RÖD
WHITE / WEISS / VIT
BLUE / BLAU / BLÅ
Power Supply
Energieversorgung
Matningsspänning
Mounting / Montage / Montering
1
2
3
BLACK /SCHWARZ /SVART
To Chassis Ground / bis Chassis-massis
/ Till jordpunk (chassi)
RED /ROT /RÖD
To +10-30VDC / bis +10-30VDC / Till +10-30VDC
WHITE /WEISS /VIT
For Synchronization / Für Synchronisation / För synkronisering
BLUE /BLAU /BLÅ
For Flash-mode / Für Blitz-mode / För blinkläge
Nohabgatan 12C, 461 53 SE-Trollhättan Sweden
Telephone [phone], Telefax [phone]
E-mail [e-mail] • www.standby.eu
Standby_Manual_AM452SMA.indd 1 2016-09-20 15:24
Copyright 2016 Standby AB. All rights reserved
AM452DDesigned in Sweden
Designed in Sweden LAMP 52 SM
LEUCHTE 52 SM
LAMPA 52 SM
Copyright 2016 Standby AB. All rights reserved AM452SMA
Technical Data / Technische Daten / Teknisk Data
Lens / Linse / Lins Polycarbonate/Polykarbonat/Polykarbonat
Color / Farbe / Färg Amber / Gelb / Gul
Diodes / LEDs / Lysdioder 6x High Power LED
Cable / Leitung / Kabel 2m Basic version / 2m Grund Ausführung / 2m grundutförande
Power / Spannung / Spänning 10-30 VDC
Ambient temp. / Betriebstempera-
tur / Drifttemperatur -40 - +85C
Power consumption / Stromver-
brauch / Strömförbrukning
Peak value / Spitzenlast / Toppvärde : 0,5 A, 13,8 VDC
Average value / Mittelwert / Medelvärde : 0,35 A, 13,8 VDC
Size / Größe / Mått 113 x 28 x 9 mm
Approvals / Zulassungen / Typgod-
kännande
ECE R65 (E5) Light / Licht / Ljus
ECE R10 (E5) EMC
Included / Inbegrien / Inkluderat
1x Lamp 52 / Licht 52 / Lampa 52
1x Gasket / Dichtung / Packning
1x Assembly kit / Montagesatz / Monteringssats
Synchronizing / Synchronisieren /
Synkronisering 10x lamps / leuchtes / lampor
VERSIONS / MODELLE / MODELLER
45288001, L52 Amber / Gelb / Gul- Horizontal
APPROVALS
ZULASSUNGEN
TYPGODKÄNNANDE
L52 Side Marker, ECE R65 Class 1
L52 Seitenmarkierung, ECE R65 Klasse 1
L52 Sidomarkering, ECE R65 Klass 1
USER MANUAL
BEDIENUNGSANLEITUNG / ANVÄNDARMANUAL
Connections / Anschluss / Inkoppling
BLACK / SCHWARZ / SVART
RED / ROT / RÖD
WHITE / WEISS / VIT
BLUE / BLAU / BLÅ
Power Supply
Energieversorgung
Matningsspänning
Mounting / Montage / Montering
1
23
BLACK /SCHWARZ /SVART
To Chassis Ground / bis Chassis-massis
/ Till jordpunk (chassi)
RED /ROT /RÖD
To +10-30VDC / bis +10-30VDC / Till +10-30VDC
WHITE /WEISS /VIT
For Synchronization / Für Synchronisation / För synkronisering
BLUE /BLAU /BLÅ
For Flash-mode / Für Blitz-mode / För blinkläge
Nohabgatan 12C, 461 53 SE-Trollhättan Sweden
Telephone [phone], Telefax [phone]
E-mail [e-mail] • www.standby.eu
Standby_Manual_AM452SMA.indd 1 2016-09-20 15:24
Designed in Sweden LAMP 52 SM
LEUCHTE 52 SM
LAMPA 52 SM
Copyright 2016 Standby AB. All rights reserved AM452SMA
Technical Data / Technische Daten / Teknisk Data
Lens / Linse / Lins Polycarbonate/Polykarbonat/Polykarbonat
Color / Farbe / Färg Amber / Gelb / Gul
Diodes / LEDs / Lysdioder 6x High Power LED
Cable / Leitung / Kabel 2m Basic version / 2m Grund Ausführung / 2m grundutförande
Power / Spannung / Spänning 10-30 VDC
Ambient temp. / Betriebstempera-
tur / Drifttemperatur -40 - +85C
Power consumption / Stromver-
brauch / Strömförbrukning
Peak value / Spitzenlast / Toppvärde : 0,5 A, 13,8 VDC
Average value / Mittelwert / Medelvärde : 0,35 A, 13,8 VDC
Size / Größe / Mått 113 x 28 x 9 mm
Approvals / Zulassungen / Typgod-
kännande
ECE R65 (E5) Light / Licht / Ljus
ECE R10 (E5) EMC
Included / Inbegrien / Inkluderat
1x Lamp 52 / Licht 52 / Lampa 52
1x Gasket / Dichtung / Packning
1x Assembly kit / Montagesatz / Monteringssats
Synchronizing / Synchronisieren /
Synkronisering 10x lamps / leuchtes / lampor
VERSIONS / MODELLE / MODELLER
45288001, L52 Amber / Gelb / Gul- Horizontal
APPROVALS
ZULASSUNGEN
TYPGODKÄNNANDE
L52 Side Marker, ECE R65 Class 1
L52 Seitenmarkierung, ECE R65 Klasse 1
L52 Sidomarkering, ECE R65 Klass 1
USER MANUAL
BEDIENUNGSANLEITUNG / ANVÄNDARMANUAL
Connections / Anschluss / Inkoppling
BLACK / SCHWARZ / SVART
RED / ROT / RÖD
WHITE / WEISS / VIT
BLUE / BLAU / BLÅ
Power Supply
Energieversorgung
Matningsspänning
Mounting / Montage / Montering
1
2
3
BLACK /SCHWARZ /SVART
To Chassis Ground / bis Chassis-massis
/ Till jordpunk (chassi)
RED /ROT /RÖD
To +10-30VDC / bis +10-30VDC / Till +10-30VDC
WHITE /WEISS /VIT
For Synchronization / Für Synchronisation / För synkronisering
BLUE /BLAU /BLÅ
For Flash-mode / Für Blitz-mode / För blinkläge
Nohabgatan 12C, 461 53 SE-Trollhättan Sweden
Telephone [phone], Telefax [phone]
E-mail [e-mail] • www.standby.eu
Standby_Manual_AM452SMA.indd 1 2016-09-20 15:24
Designed in Sweden LAMP 52 SM
LEUCHTE 52 SM
LAMPA 52 SM
Copyright 2016 Standby AB. All rights reserved AM452SMA
Technical Data / Technische Daten / Teknisk Data
Lens / Linse / Lins Polycarbonate/Polykarbonat/Polykarbonat
Color / Farbe / Färg Amber / Gelb / Gul
Diodes / LEDs / Lysdioder 6x High Power LED
Cable / Leitung / Kabel 2m Basic version / 2m Grund Ausführung / 2m grundutförande
Power / Spannung / Spänning 10-30 VDC
Ambient temp. / Betriebstempera-
tur / Drifttemperatur -40 - +85C
Power consumption / Stromver-
brauch / Strömförbrukning
Peak value / Spitzenlast / Toppvärde : 0,5 A, 13,8 VDC
Average value / Mittelwert / Medelvärde : 0,35 A, 13,8 VDC
Size / Größe / Mått 113 x 28 x 9 mm
Approvals / Zulassungen / Typgod-
kännande
ECE R65 (E5) Light / Licht / Ljus
ECE R10 (E5) EMC
Included / Inbegrien / Inkluderat
1x Lamp 52 / Licht 52 / Lampa 52
1x Gasket / Dichtung / Packning
1x Assembly kit / Montagesatz / Monteringssats
Synchronizing / Synchronisieren /
Synkronisering 10x lamps / leuchtes / lampor
VERSIONS / MODELLE / MODELLER
45288001, L52 Amber / Gelb / Gul- Horizontal
APPROVALS
ZULASSUNGEN
TYPGODKÄNNANDE
L52 Side Marker, ECE R65 Class 1
L52 Seitenmarkierung, ECE R65 Klasse 1
L52 Sidomarkering, ECE R65 Klass 1
USER MANUAL
BEDIENUNGSANLEITUNG / ANVÄNDARMANUAL
Connections / Anschluss / Inkoppling
BLACK / SCHWARZ / SVART
RED / ROT / RÖD
WHITE / WEISS / VIT
BLUE / BLAU / BLÅ
Power Supply
Energieversorgung
Matningsspänning
Mounting / Montage / Montering
1
2
3
BLACK /SCHWARZ /SVART
To Chassis Ground / bis Chassis-massis
/ Till jordpunk (chassi)
RED /ROT /RÖD
To +10-30VDC / bis +10-30VDC / Till +10-30VDC
WHITE /WEISS /VIT
For Synchronization / Für Synchronisation / För synkronisering
BLUE /BLAU /BLÅ
For Flash-mode / Für Blitz-mode / För blinkläge
Nohabgatan 12C, 461 53 SE-Trollhättan Sweden
Telephone [phone], Telefax [phone]
E-mail [e-mail] • www.standby.eu
Standby_Manual_AM452SMA.indd 1 2016-09-20 15:24
Designed in Sweden LAMP 52 SM
LEUCHTE 52 SM
LAMPA 52 SM
Copyright 2016 Standby AB. All rights reserved AM452SMA
Technical Data / Technische Daten / Teknisk Data
Lens / Linse / Lins Polycarbonate/Polykarbonat/Polykarbonat
Color / Farbe / Färg Amber / Gelb / Gul
Diodes / LEDs / Lysdioder 6x High Power LED
Cable / Leitung / Kabel 2m Basic version / 2m Grund Ausführung / 2m grundutförande
Power / Spannung / Spänning 10-30 VDC
Ambient temp. / Betriebstempera-
tur / Drifttemperatur -40 - +85C
Power consumption / Stromver-
brauch / Strömförbrukning
Peak value / Spitzenlast / Toppvärde : 0,5 A, 13,8 VDC
Average value / Mittelwert / Medelvärde : 0,35 A, 13,8 VDC
Size / Größe / Mått 113 x 28 x 9 mm
Approvals / Zulassungen / Typgod-
kännande
ECE R65 (E5) Light / Licht / Ljus
ECE R10 (E5) EMC
Included / Inbegrien / Inkluderat
1x Lamp 52 / Licht 52 / Lampa 52
1x Gasket / Dichtung / Packning
1x Assembly kit / Montagesatz / Monteringssats
Synchronizing / Synchronisieren /
Synkronisering 10x lamps / leuchtes / lampor
VERSIONS / MODELLE / MODELLER
45288001, L52 Amber / Gelb / Gul- Horizontal
APPROVALS
ZULASSUNGEN
TYPGODKÄNNANDE
L52 Side Marker, ECE R65 Class 1
L52 Seitenmarkierung, ECE R65 Klasse 1
L52 Sidomarkering, ECE R65 Klass 1
USER MANUAL
BEDIENUNGSANLEITUNG / ANVÄNDARMANUAL
Connections / Anschluss / Inkoppling
BLACK / SCHWARZ / SVART
RED / ROT / RÖD
WHITE / WEISS / VIT
BLUE / BLAU / BLÅ
Power Supply
Energieversorgung
Matningsspänning
Mounting / Montage / Montering
1
23
BLACK /SCHWARZ /SVART
To Chassis Ground / bis Chassis-massis
/ Till jordpunk (chassi)
RED /ROT /RÖD
To +10-30VDC / bis +10-30VDC / Till +10-30VDC
WHITE /WEISS /VIT
For Synchronization / Für Synchronisation / För synkronisering
BLUE /BLAU /BLÅ
For Flash-mode / Für Blitz-mode / För blinkläge
Nohabgatan 12C, 461 53 SE-Trollhättan Sweden
Telephone [phone], Telefax [phone]
E-mail [e-mail] • www.standby.eu
Standby_Manual_AM452SMA.indd 1 2016-09-20 15:24
Designed in Sweden LAMP 52 SM
LEUCHTE 52 SM
LAMPA 52 SM
Copyright 2016 Standby AB. All rights reserved AM452SMA
Technical Data / Technische Daten / Teknisk Data
Lens / Linse / Lins Polycarbonate/Polykarbonat/Polykarbonat
Color / Farbe / Färg Amber / Gelb / Gul
Diodes / LEDs / Lysdioder 6x High Power LED
Cable / Leitung / Kabel 2m Basic version / 2m Grund Ausführung / 2m grundutförande
Power / Spannung / Spänning 10-30 VDC
Ambient temp. / Betriebstempera-
tur / Drifttemperatur -40 - +85C
Power consumption / Stromver-
brauch / Strömförbrukning
Peak value / Spitzenlast / Toppvärde : 0,5 A, 13,8 VDC
Average value / Mittelwert / Medelvärde : 0,35 A, 13,8 VDC
Size / Größe / Mått 113 x 28 x 9 mm
Approvals / Zulassungen / Typgod-
kännande
ECE R65 (E5) Light / Licht / Ljus
ECE R10 (E5) EMC
Included / Inbegrien / Inkluderat
1x Lamp 52 / Licht 52 / Lampa 52
1x Gasket / Dichtung / Packning
1x Assembly kit / Montagesatz / Monteringssats
Synchronizing / Synchronisieren /
Synkronisering 10x lamps / leuchtes / lampor
VERSIONS / MODELLE / MODELLER
45288001, L52 Amber / Gelb / Gul- Horizontal
APPROVALS
ZULASSUNGEN
TYPGODKÄNNANDE
L52 Side Marker, ECE R65 Class 1
L52 Seitenmarkierung, ECE R65 Klasse 1
L52 Sidomarkering, ECE R65 Klass 1
USER MANUAL
BEDIENUNGSANLEITUNG / ANVÄNDARMANUAL
Connections / Anschluss / Inkoppling
BLACK / SCHWARZ / SVART
RED / ROT / RÖD
WHITE / WEISS / VIT
BLUE / BLAU / BLÅ
Power Supply
Energieversorgung
Matningsspänning
Mounting / Montage / Montering
1
2
3
BLACK /SCHWARZ /SVART
To Chassis Ground / bis Chassis-massis
/ Till jordpunk (chassi)
RED /ROT /RÖD
To +10-30VDC / bis +10-30VDC / Till +10-30VDC
WHITE /WEISS /VIT
For Synchronization / Für Synchronisation / För synkronisering
BLUE /BLAU /BLÅ
For Flash-mode / Für Blitz-mode / För blinkläge
Nohabgatan 12C, 461 53 SE-Trollhättan Sweden
Telephone [phone], Telefax [phone]
E-mail [e-mail] • www.standby.eu
Standby_Manual_AM452SMA.indd 1 2016-09-20 15:24
