BAT 2A / BAT 4A 1

TRUST IS IN THE NAME

BAT 2A / BAT 4A

Manual de Instruções

Manual de Instruccións

Instruction Manual

BAT 2A / BAT 4A

2

BAT 2A / BAT 4A 3

LEIA ATENTAMENTE ESTE MANUAL ANTES DO USO DA BATERIA

LEA ATENTAMENTE ESTE MANUAL ANTES DE USO DE LA BATERIA

READ THIS MANUAL BEFORE USING THE BATTERY

BAT 2A / BAT 4A

4

BAT 2A / BAT 4A 5

BAT 2A / BAT 4A

MANUAL DE INSTRUÇÕES

MANUAL DE INSTRUCCIÓN

INSTRUCTION MANUAL

BAT 2A / BAT 4A

6

ÍNDICE GERAL

Componentes 9

Declaração de Conformidade 11

Descrição & Dados Técnicos 13

Garantia 15

Segurança 17

Montagem 23

Operação 25

Manutenção & Soluções de Problemas 33

Notas 90

---------------------------------------------------------------------------------------------------------------------------

PORTUGUÊS

BAT 2A / BAT 4A 7

ÍNDICE GENERAL

Componentes 9

Declaracion de Conformidad 37

Descrición & Datos Técnicos 39

Garantía 41

Seguridad 43

Montaje 51

Operación 53

Mantenimiento & Solución de Problemas 61

Notas 90

---------------------------------------------------------------------------------------------------------------------------

ESPAÑOL

BAT 2A / BAT 4A

8

GENERAL INDEX

Components 9

Conformity Declaration 65

Description & Technical Data 67

Warranty 69

Safety 71

Assembly 77

Operation 79

Maintenance & Troubleshooting 87

Notes 90

---------------------------------------------------------------------------------------------------------------------------

ENGLISH

---------------------------------------------------------------------------------------------------------------------------

BAT 2A / BAT 4A 9

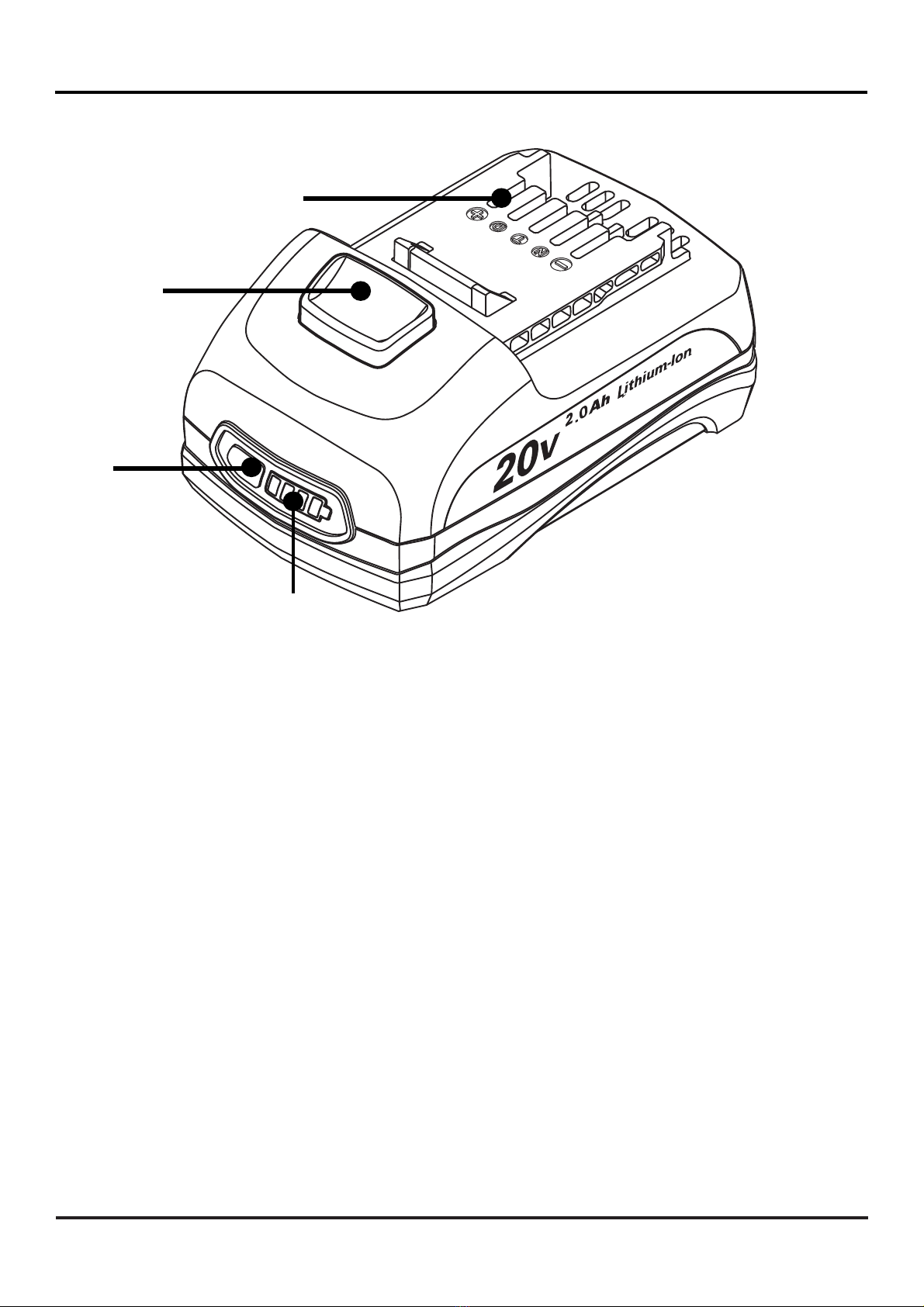

COMPONENTES / COMPONENTES / COMPONENTS

1- - Contatos elétricos

- Contactos eléctricos

- Eletrical contacts

2- - Botão de soltar a bateria

- Botón soltar batería

- Battery release button

3- - Indicador de carga

- Indicador de carga

- Power indicator button

4- - Botão indicador de carga

- Botón indicador de carga

- Power indicator

1

2

3

4FIG 01

BAT 2A / BAT 4A

10

BAT 2A / BAT 4A 11

DECLARAÇÃO DE CONFORMIDADE

Starrett Indústria e Comércio Ltda.

Av. Laroy Starrett, 1880

13306-900 – Itu – SP – Brazil

Declara, sob sua exclusiva responsabilidade, que o

produto, Conjunto de Bateria, modelos:

BAT 2A, BAT 4A

O qual se refere a esta declaração, está de acordo com as seguintes Diretiva:

2004/108/CE of the European Parlament and of the Council; e que está

em conformidade com a norma

IEC 60745-1:2006 Hand-held motor-operated electric tools - Safety -

Part 1: eneral requeriments - annex L (normative).

PORTUGUÊS

Itu/SP - BRASIL - Janeiro / 2015

BAT 2A / BAT 4A

12

BAT 2A / BAT 4A 13

PORTUGUÊS

DESCRIÇÃO & DADOS TÉCNICOS

A LINHA DE FERRAMENTAS ELÉTRICAS À BATERIA DA STARRETT é compos-

ta de máquinas manuais desenvolvidas pelos critérios de qualidade, segu-

rança, modernidade e tecnologia para buscar as necessidades do usuário,

de acordo com as normas técnicas aplicáveis

.

As Baterias BAT-2A e BAT-4A são componentes que acompanham cada

máquina. Estes componentes devem ser utilizados com segurança e ob-

servados todas as instruções contidas neste Manual de Instruções. O seu

descarte deverá seguir procedimentos especíﬁcos, os quais seguem as

legislações ambientais vigentes no país.

A Bateria BAT-2A é utilizada nos modelos de máquinas Starrett S7010

Serra Tico Tico e S7020 Serra Sabre. Nos modelos de máquinas, S1005

Serra de Fita e S8010 Furadeira/Parafusadeira, utiliza-se a Bateria BAT-4A.

CARACTERÍSTICAS: DESCRIÇÃO

BAT2A BAT4A

Tipo LITHIUM-ION

Tensão 20Vcc

Peso 0,45 kg

(1,0lb) 0,72 kg

(1lb 9oz)

Capacidade 2,0Ah 4,0Ah

Temperatura de Operação 5oC a 55oC (41oF a 131oF)

ESPECIFICAÇÃO

BAT 2A / BAT 4A

14

BAT 2A / BAT 4A 15

PORTUGUÊS

GARANTIA

PRODUTO: BATERIA BAT 2A ou BAT 4A

O produto especiﬁcado acima, fabricado e/ou comercializado pela Starrett

Ind. e Com. Ltda, está coberto por um prazo de garantia de 12 meses, a

contar da data da emissão da respectiva fatura, independentemente do seu

uso ou não.

A Assistência Técnica dada durante a garantia perderá sua característica

de gratuidade no caso de não proceder a alegação do defeito por qualquer

razão

A troca do componente que comprovadamente tenha defeito de fábrica será

gratuita, exceto quando se referir a:

• Perda natural da capacidade de carregamento pelo uso;

• Manuseio inadequado e indevido para as ﬁnalidades que o produto está

destinado;

• Transportes, quedas, batidas, choques ou armazenagem inadequada;

• Fornecimento ou utilização inadequada de energia elétrica;

• Agentes da natureza (raios, inundações, incêndios, etc.);

• A falta de observância do Manual de Instruções;

• Intervenções realizadas por terceiros sem o consentimento da Starrett

Ind. e Com. Ltda;

• Prolongada falta de uso do produto ou simplesmente descarregada;

• Fora do prazo de garantia;

• Certiﬁcado de Garantia com preenchimento incorreto, incompleto ou in-

existente;

BAT 2A / BAT 4A

16

• Irregularidade ou ausência das inscrições marcadas no produto.

Alterações nas características técnicas deste produto, tais como estrutur-

ais, elétricas ou qualquer modiﬁcação, não autorizada por escrito pela Star-

rett Ind. e Com. Ltda, acarretará também na perda da garantia;

Não estão inclusos neste termo de garantia, os serviços de manutenção

regular do produto, tais como ajuste e limpeza. Peças eventualmente sub-

stituídas durante o cumprimento desta garantia serão de propriedade da

Starrett.

Starrett Indústria e Comércio Ltda.

Av. Laroy S. Starrett 1880

Itu - SP - Brasil – CEP 13306-900

Centro de Atendimento Starrett: 0800 702 1411

[email protected]

www.starrett.com.br

PORTUGUÊS

BAT 2A / BAT 4A 17

SÍMBOLO DESIGNAÇÃO DESCRIÇÃO

V Volts Tensão

A Amperes Corrente

Hz Hertz Frequência (ciclos por segundo)

W Watts Potência

Corrente Alternada Tipo e característica de corrente

Corrente Contínua

kg kilograma

Pesolb libra

oz onça

Óculos de

Segurança

Para operação de manutenção deste componente

UTILIZAR SEMPRE óculos de segurança. Tal EPI -

Equipamentos de Proteção Individual, deve

apresentar Certiﬁcado de Aprovação - CA, devidamente

aprovado pelo Ministério do Trabalho e em conformidade

com a legislação vigente brasileira.

Meio Ambiente

No ﬁnal da vida útil, toda Bateria deve ser devolvida

para o devido descarte ao Revendedor ou à Rede de

Assistência Técnica Autorizada para ser repassada

a Starrett, conforme Resolução CONAMA no401 de

04/11/2008.

Alguns dos símbolos abaixo podem ser chamados neste manual de instruções.

Os seus signiﬁcados devem ser entendidos pelo usuário deste componente.

Isto permitirá a utilização do mesmo de maneira correta e segura, evitando

riscos de acidentes ou danos ao próprio componente.

A ﬁnalidade dos símbolos abaixo é chamar atenção para possíveis perigos.

Os símbolos de segurança e suas respectivas descrições merecem sua

cuidadosa atenção e compreensão.

PORTUGUÊS

SEGURANÇA

BAT 2A / BAT 4A

18

PORTUGUÊS

CERTIFICAR da leitura e entendimento de todas as

instruções de segurança neste manual, incluindo

todos os símbolos indicados, tais como “PERIGO”,

“ATENÇÃO” e “CUIDADO” antes de usar este com-

ponente. NÃO SEGUIR todas as instruções mencio-

nadas neste manual de instruções pode resultar em

choque elétrico, incêndio e/ou lesão pessoal grave.

SÍMBOLO DE ALERTA DE SEGURANÇA: Indica

PERIGO, ATENÇÃO, ou CUIDADO. Pode ser usado

em conjunto com outros símbolos (pictogramas).

Indica uma situação de perigo iminente, que, caso

não seja evitada, poderá resultar em morte ou

grave lesão.

Indica uma situação potencialmente perigosa,que,

caso não seja evitada, poderá resultar em morte

ou grave lesão.

Indica uma situação potencialmente perigosa, que,

caso não seja evitada, poderá resultar em lesões

leves ou moderadas.

SIGNIFICADO DOS SÍMBOLOS:

ATENÇÃO:

PERIGO:

Os sinais de ATENÇÃO, por si só, NÃO eliminam quaisquer tipos de riscos.

As instruções e os avisos de ATENÇÃO, NÃO são substitutos para as medi-

das proteção adequadas de prevenção de acidentes.

ATENÇÃO:

CUIDADO:

BAT 2A / BAT 4A 19

PORTUGUÊS

LER todos os alertas e instruções de segurança!

NÃO SEGUIR todas as instruções mencionadas

contidas neste manual de instruções pode re-

sultar em incêndio e/ou lesão pessoal grave.

RISCO de Incêndio. UTILIZAR em locais secos. NÃO

EXPOR em locais extremamente úmidos e à chuva.

RISCO de lesões inclusive graves!

SEGURANÇA NA ÁREA DE TRABALHO:

1. MANTER a área de trabalho limpa e bem iluminada às áreas desorganizadas

e escuras é um convite acidentes;

2. NÃO OPERAR as máquinas em atmosferas explosivas, como na pre-

sença de líquidos inﬂamáveis, gases ou poeiras.As máquinas podem gerar

faíscas provocar incêndios ou explosões;

3. MANTER crianças e visitantes afastados ao operar uma máquina.

Distrações pode fazer com que você perca o controle.

AVISO: (Sem Símbolo de Alerta de Segurança) Indica uma situação

que pode resultar em danos materiais

GUARDAR ESTAS INSTRUÇÕES!

ATENÇÃO:

BAT 2A / BAT 4A

20

PORTUGUÊS

1. O plugue elétrico do Carregador deve ser compatível com as to-

madas, pois os padrões adotados no Brasil são das normas técnicas

ABNT NBR 14136 e ABNT NBR 60884. NUNCA MODIFICAR o plugue do

Carregador de forma alguma. NÃO USAR nenhum adaptador no plugue

do Carregador. Plugues sem modiﬁcações e tomadas compatíveis pa-

dronizadas reduzirão o risco de choque elétrico;

2. NÃO EXPOR a máquina e o Carregador à chuva ou as condições de

extrema umidade. Água entrando em uma máquina elétrica aumenta o

risco de choque elétrico e dano ao equipamento.

1. RECARREGAR apenas com o Carregador especiﬁcado pela Starrett.

Um carregador fora da especiﬁcação correta pode criar risco de incêndio

quando durante o processo de carga;

2. USAR a máquina com a Bateria especiﬁcada. O uso de outros mod-

elos de Baterias, inclusive com outras tensões (Volts) ou capacidade (Ah)

pode criar um risco de lesões e/ou incêndio;

3. Quando não estiver em uso, MANTER a Bateria longe de objetos

metálicos, como clipes de papel, moedas, chaves, pregos, parafusos ou

outros pequenos objetos metálicos que possam fazer conexão de um

terminal para outro. O curto-circuito nos terminais da Bateria pode cau-

sar queimaduras ou incêndio;

SEGURANÇA ELÉTRICA:

BATERIA - USO E CUIDADOS:
