Steren BAF-1520 User manual

Bafle iluminado de 15”
con reproductor micro SD
V0.20718A Manual de Instrucciones
BAF1520BT
BAF-1520

Importante
Precauciones
ESP
Manual de Instrucciones
BAF1520BT
BAF-1520
Antes de utilizar el producto, lea cuidadosamente este instructivo para evitar cualquier
mal funcionamiento.
• Este aparato no se destina para utilizarse por personas (incluyendo niños), cuyas capacida-
des físicas, sensoriales o mentales sean diferentes o estén reducidas, o carezcan de expe-
riencia o conocimiento.
• Los niños deben supervisarse para asegurar que no empleen el aparato como juguete.
• Si utiliza el equipo en exteriores, asegúrese de que esté cubierto adecuadamente.
• No intente abrir el equipo, puede ocasionar un mal funcionamiento y anular la garantía.
• En caso de que requiera revisión acuda con un distribuidor autorizado.
• No use ni almacene este equipo en lugares donde existan goteras o salpicaduras de agua.
• No exponga el equipo a frío extremo. Si debe utilizar el equipo en condiciones frías, asegú-
rese de mandar una señal baja a través de la bobina de la bocina por 15 minutos.
• No utilice solventes u otros productos químicos para limpiar el exterior del sistema.
• Siempre utilice un paño suave y seco para limpiar el equipo.
“La operación de este equipo está sujeta a las siguientes dos condiciones: (1) es
posible que este equipo o dispositivo no cause interferencia perjudicial y (2) este
equipo o dispositivo debe aceptar cualquier interferencia, incluyendo la que pueda
causar su operación no deseada.”
Este bafle cuenta con los perfiles de Bluetooth AVRCP v1.0 y A2DP v1.2. Asegúrese de
que el dispositivo que va a conectar también los tenga para que la conexión sea
completamente funcional.
Si existen obstáculos entre el bafle y el dispositivo conectado vía Bluetooth, puede
haber interferencia o disminución del rango de operación.
El bafle puede ser utilizado con un cable de alimentación conectando a la corriente eléctrica
o con la batería recargable interna.

ESP
1

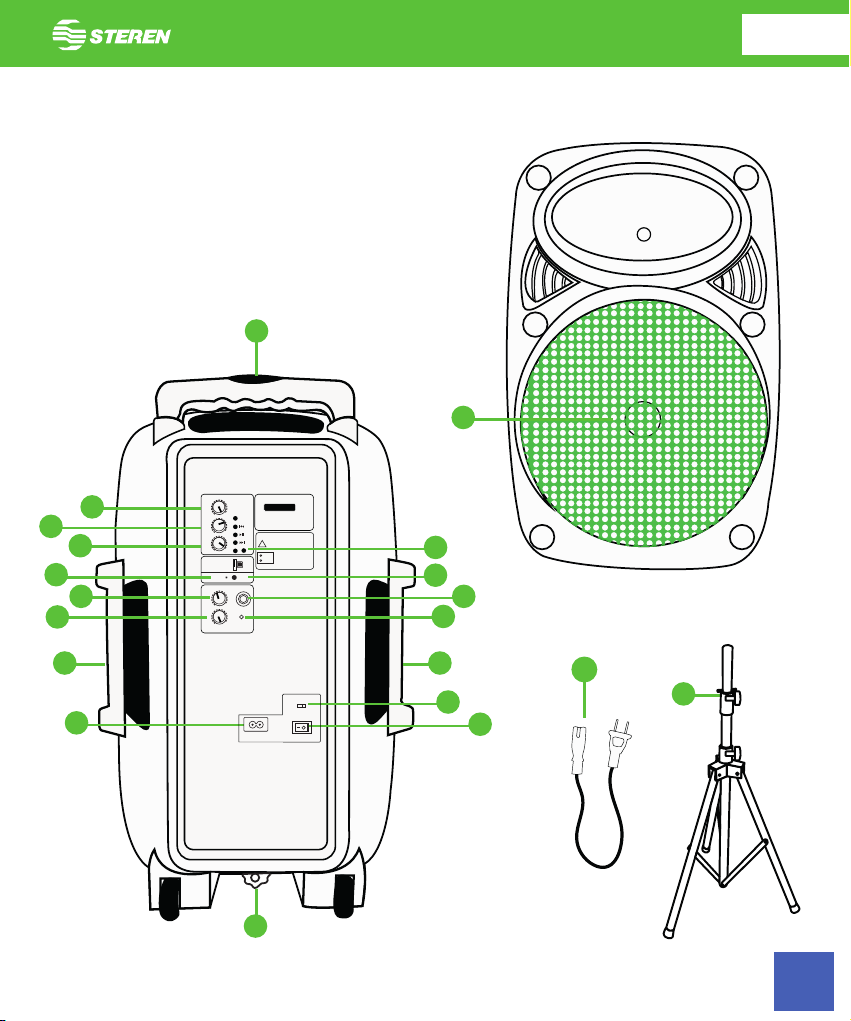

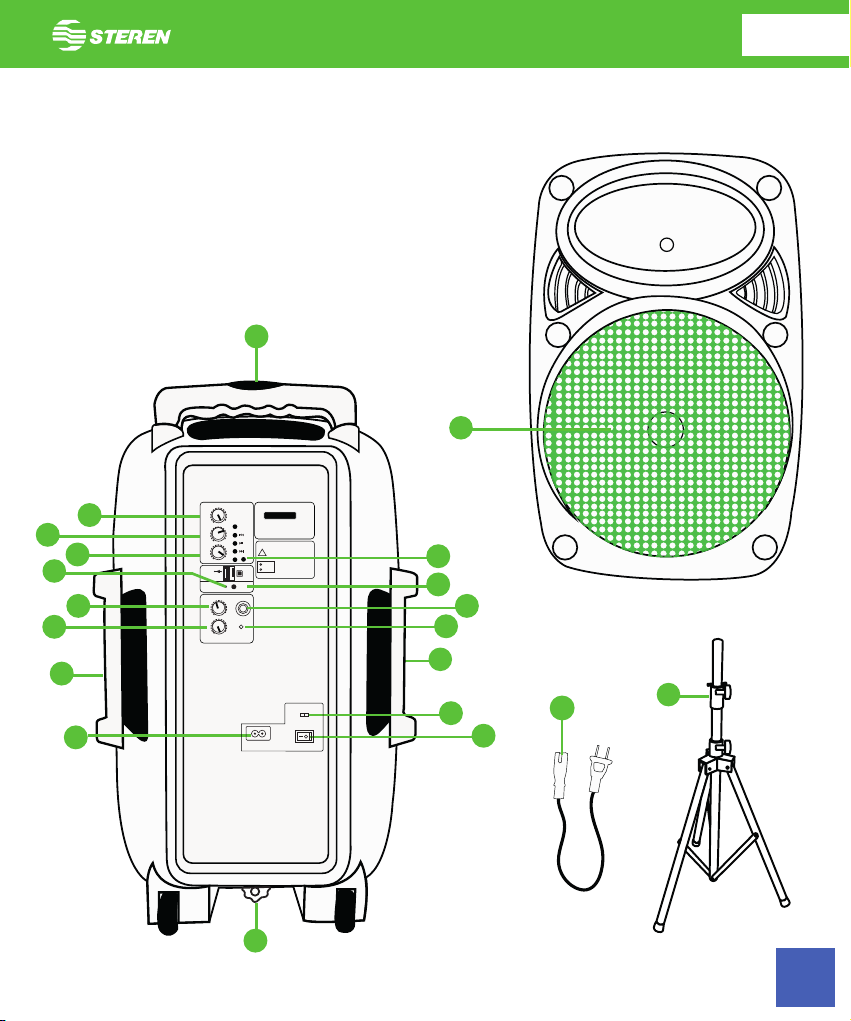

a) Bafle
1. Volumen general
2. TREBLE: Frecuencias altas
3. BASS: Frecuencias bajas
4. LED IR
5. AUX INPUT: Entrada para cable auxiliar 3,5 mm
6. ECHO: Nivel de efecto de eco del micrófono
7. MIC_VOL: Volumen de micrófono
8. MIC_IN: Conexión 6,3 mm para micrófono
9. Charge: LED indicador de carga
10. LED: encendido / apagado / luces frontales
11. POWER ON/OFF: Interruptor de encendido y apagado
12. Entrada para cable de alimentación
13. Manija retráctil
14. Agarraderas
15. Seguro para soporte
16. Cable de alimentación
17. Bocina
18. Indicador de grabación
19. Tripié
PARTES

2
ESP
PARTES
MAIN _ VOL
TREBLEBASS
REC IR
MODE
- +
- +
- +
- +
- +
ECHO
MIC _ VOL
CHARGE
MIC_ IN
REC /
MIC
AUX IN
3.5”
BATERÍARECARGABLE INTERNA
ROJO CARGA DE BATERÍA
DESCONECTE EL CABLE DE
ALIMENTACIÓN
VERDE
CARGUE LA BATERÍA CADA 30 DÍAS PARA
UN FUNCIONAMIENTO ÓPTIMO
!
LED
POWER
ON OFF
ON
100 - 240 V 50/60 Hz OFF
1
14
19
14
15
2
17
3
6
18
7
5
4
8
9
10 11
12
13
16
BAF-1520

14
17
3
ESP
PARTES
MAIN _ VOL
TREBLEBASS
REC IR
MODE
- +
- +
- +
- +
- +
USB
ECHO
MIC _ VOL
CHARGE
MIC_ IN
REC /
MIC
AUX IN
3.5”
BATERÍARECARGABLE INTERNA
ROJO CARGA DE BATERÍA
DESCONECTE EL CABLE DE
ALIMENTACIÓN
VERDE
CARGUE LA BATERÍA CADA 30 DÍAS PARA
UN FUNCIONAMIENTO ÓPTIMO
!
1
14
15
23
6
7
5
4
8
9
10 11
12
13
16
BAF-1520BT
19
LED
POWER
ON OFF
ON
100 - 240 V 50/60 Hz OFF
18

4
ESP
REPRODUCTOR MP3
b) Reproductor MP3
1. Puerto para memoria USB (sólo para el modelo BAF-1520BT)
2. Puerto para memoria micro SD
3. MODE: Para el modelo BAF-1520 selecciona un modo de operación: micro SD o auxiliar.
Para el modelo BAF-1520BT selecciona un modo de operación: micro SD, auxiliar, USB,
Radio FM y Bluetooth.
4. : Presione una vez para regresar la canción. Mantenga presionado para disminuir el
volumen.
5. : Comienza o pausa la reproducción de una pista de audio
6. : Presione una vez para avanzar canción. Mantenga
presionado para aumentar el volumen.
7. Pantalla
8. REC: Iniciar / detener una grabación automáticamente se reproducirá.

5
MAIN _ VOL
TREBLEBASS
REC IR
MODE
- +
- +
- +
REC /
MIC
AUX IN
3.5”
BATERÍA RECARGABLE INTERNA
ROJO CARGA DE BATERÍA
DESCONECTE EL CABLE DE
ALIMENTACIÓN
VERDE
CARGUE LA BATERÍA CADA 30 DÍAS PARA
UN FUNCIONAMIENTO ÓPTIMO
!
MAIN _ VOL
TREBLEBASS
REC IR
MODE
- +
- +
- +
USB
REC /
MIC
AUX IN
3.5”
BATERÍA RECARGABLE INTERNA
ROJO CARGA DE BATERÍA
DESCONECTE EL CABLE DE
ALIMENTACIÓN
VERDE
CARGUE LA BATERÍA CADA 30 DÍAS PARA
UN FUNCIONAMIENTO ÓPTIMO
!
ESP
REPRODUCTOR MP3
BAF-1520
BAF-1520BT
1
2
2
7
7
3
4
4
5
6
8
8
6
5
3

6
ESP
CONTROL REMOTO
1. Encender / Apagar
2. Mode: Cambia de modo de operación (LINE, RADIO, Bluetooth, USB)
( Bluetooth y USB sólo para BAF-1520BT)
3. Silenciar
4. Comienza o pausa la reproducción de una pista de audio
5. Regresar canción
6. Avanzar canción
7. Ecualizar (Jaz, Cla, Cut,Drc, Nor, Pop, Roc)
8. Bajar volumen
9. Subir volumen
10. Repetir canción (All: todas, One: una, Fold: carpeta)
11. Cambiar a modo USB / SD
12. 0-9: Botones numéricos (pasa a la pista especificada directamente)
13. Compartimento de batería
EQ
0
1
4
7
2
5
8
3
6
9
VOL- VOL+
U/SD
SCN
Mode
RPT
1
4
57
8
12
13
10 11
9
6
3
2

7
ESP
CONTROL REMOTO
Coloque una batería tipo botón MODELO CR2025, en el compartimento de
batería del control remoto
Reemplazo de batería
Utilizar por primera vez el control remoto
Retire el plástico
protector de la
batería.

8
MAIN _ VOL
TREBLEBASS
REC IR
MODE
- +
- +
- +
- +
- +
ECHO
MIC _ VOL
CHARGE
MIC_ IN
REC /
MIC
AUX IN
3.5”
BATERÍARECARGABLE INTERNA
ROJO CARGA DE BATERÍA
DESCONECTE EL CABLE DE
ALIMENTACIÓN
VERDE
CARGUE LA BATERÍA CADA 30 DÍAS PARA
UN FUNCIONAMIENTO ÓPTIMO
!
ESP
CONEXIONES BAF-1520
ON
OFF
DYNAMIC
LED
POWER
ON OFF
ON
100 - 240 V 50/60 Hz OFF

9
MAIN _ VOL
TREBLEBASS
REC IR
MODE
- +
- +
- +
- +
- +
USB
ECHO
MIC _ VOL
CHARGE
MIC_ IN
REC /
MIC
AUX IN
3.5”
BATERÍARECARGABLE INTERNA
ROJO CARGA DE BATERÍA
DESCONECTE EL CABLE DE
ALIMENTACIÓN
VERDE
CARGUE LA BATERÍA CADA 30 DÍAS PARA
UN FUNCIONAMIENTO ÓPTIMO
!
ESP

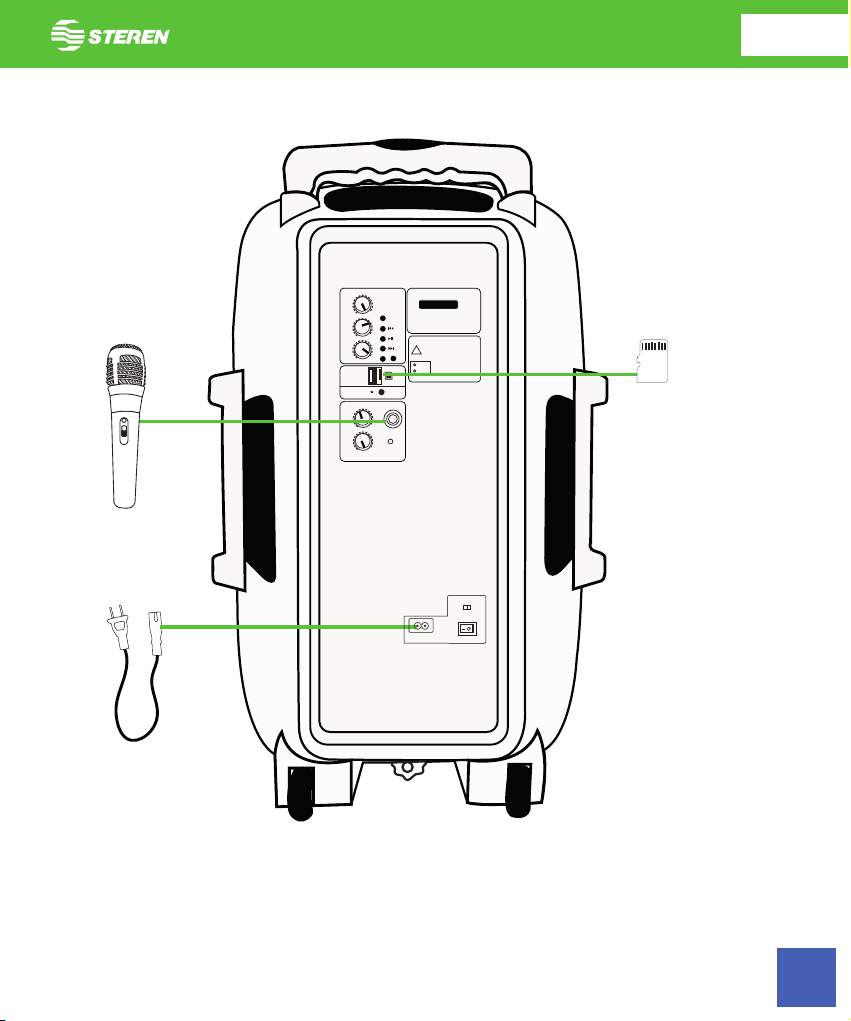

CONEXIONES BAF-1520BT
USB
ON
OFF
DYNAMIC
LED
POWER
ON OFF
ON
100 - 240 V 50/60 Hz OFF

Uso portátil
Antes de utilizar el bafle por primera vez, cargue la batería durante 8 horas continuas.
Inserte el cable de alimentación en la entrada correspondiente del bafle y conéctelo a la corriente eléctrica.
El indicador LED de carga encenderá en color rojo durante el proceso; cambiará a verde cuando la carga
esté completa.
Si utiliza el bafle de forma portátil, asegúrese de que la batería interna esté completamente cargada. Si no
cuenta con carga suficiente se apagará o no encenderá.

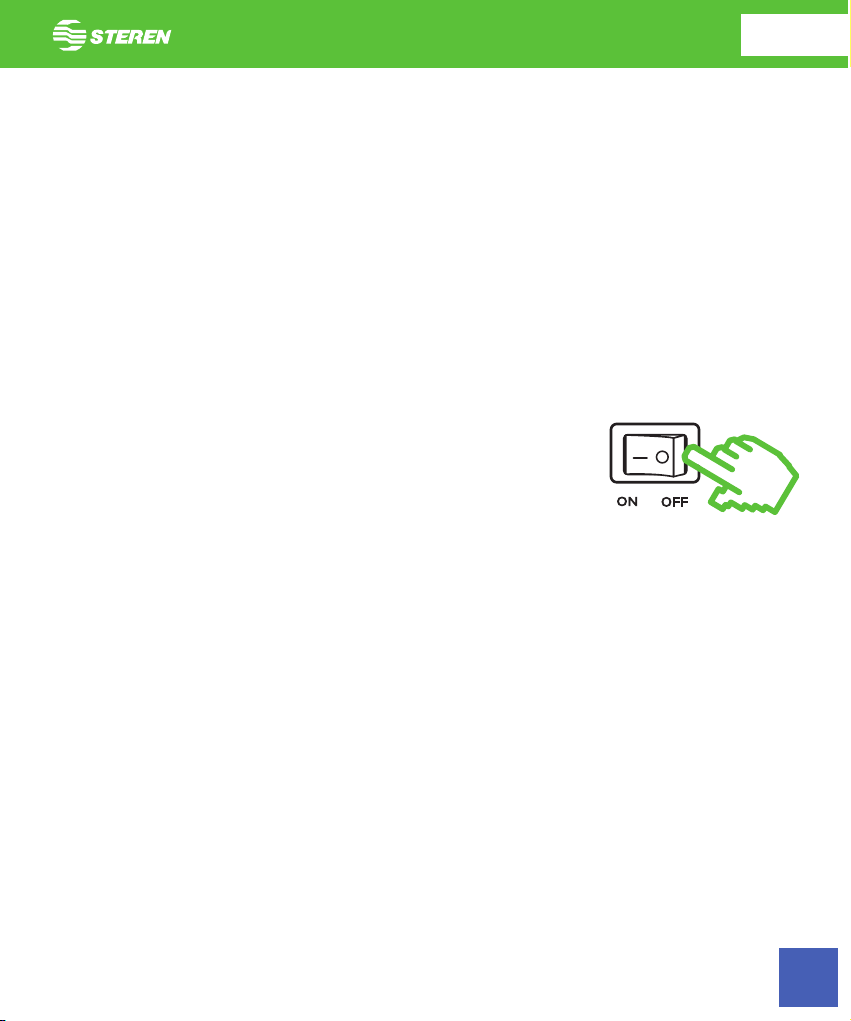

Encender / apagar el Bafle
Asegúrese de que todos los controles de volumen estén en el nivel mínimo.
Presione el interruptor para encender o apagar el bafle.
Encender / apagar luces frontales
Deslice el interruptor para encender o apagar las luces.
10
ESP
ANTES DE EMPEZAR

Modo Auxiliar
Inserte un cable en la entrada 3,5 mm y conecte un dispositivo externo (smartphone, tablet, PC, etc.).
Presione el botón MODE hasta que aparezca la leyenda LINE en la pantalla.
Controle la reproducción desde el dispositivo.
11
ESP
OPCIONES DE REPRODUCCIÓN
Radio FM (Sólo BAF-1520BT)
Para usar el radio FM, presione repetidamente MODE en el reproductor MP3 hasta seleccionar
esta modalidad.
Si desea buscar y programar estaciones, presione una vez el botón en el bafle. Al
terminar, use los botones para ir a las estaciones programadas.
Reproducción micro SD / USB (USB sólo BAF-1520BT)
Inserte una memoria USB (Sólo BAF-1520BT) o una tarjeta micro SD con archivos MP3. La
reproducción comenzará automáticamente.
Para pausar presione , vuelva a presionar el mismo botón para continuar con la reproducción.
Pulse o para ir al archivo de audio anterior o siguiente.
Conexión Bluetooth ( sólo BAF-1520BT)
1. Para enlazar el bafle con un teléfono o dispositivo de audio Bluetooth, presione repetidamente
MODE en el reproductor MP3 hasta seleccionar esta modalidad. En el display aparece la leyenda
bLUE parpadeando.
2. Ponga su teléfono o dispositivo en modo de búsqueda Bluetooth. (Para mayor información,
consulte el instructivo de su teléfono).
3. En la lista de dispositivos encontrados busque y seleccione Steren BAF-1520.
En el display aparece el mensaje “bLUE” de manera fija.
4. Para iniciar la reproducción presione . Pulse o para ir al archivo de audio anterior o
siguiente.
MAIN_VOL
TREBLEBASS
REC IR
MODE
- +
- +
- +
- +
- +
USB
ECHO
MIC_ VOL
CHARGE
MIC_IN
REC/
MIC
AUXIN
3.5”
BATERÍARECARGABLEINTERNA
ROJO CARGADEBATERÍA
DESCONECTEELCABLE DE
ALIMENTACIÓN
VERDE
CARGUELABATERÍA CADA30 DÍAS PARA
UNFUNCIONAMIENTOÓPTIMO
!
LED
POWER
ON OFF
ON
100-240 V 50/60 Hz OFF

12
ESP
FUNCIÓN DE GRABACIÓN
1. Inserte una memoria micro SD o USB en el puerto correspondiente (USB sólo para modelo
BAF-1520BT).
2. Conecte un micrófono en la entrada MIC_IN u otra fuente audio en la entrada AUX_IN.
3. Presione el botón REC para comenzar a grabar.
4. Presione nuevamente el botón REC para detener la grabación, ésta se reproducirá inmediata-
mente. Presione MODE para salir de la reproducción de grabaciones y cambiar al modo de
reproducción de su preferencia.

13
ESP
ESPECIFICACIONES
Alimentación: 100-240 V ~ 50/60 Hz 180 W máx.
Potencia: 20 Wrms 2 000 Wpmpo
Batería interna: 11,1 V - - - 1 500 Ah
Consumo nominal: 180 W/h
Consumo en espera: No aplica
Amplificador:
Respuesta en frecuencia: 20 a 20000 Hz
Distorsión: THD 0,2%
Woofer:
Diámetro: 38 cm (15”)
Impedancia: 4 ohms
Potencia: 150 W
Diámetro de Bobina: 38 mm (1,5”)
Imán: 560 g (20Oz)
Respuesta de Frec.: 43 a 4 000 Hz
Sensibilidad: 98 dBm
Tweeter:
Diámetro: 89 mm (3,5”)
Impedancia: 8 ohms
Potencia: 30 Wrms
Imán: 345 g (12Oz)
Respuesta de Frec.: 2,1 a 20 kHz
Sensibilidad: 102 dB/mW
Control remoto:
Alimentación: 3 V - - - (1 x CR2025)

15” LUMINOUS SPEAKER BOX WITH
micro SD PLAYER
V0.2 Instruction manual0718A
BAF-1520BT
BAF-1520

Before using the product, read this instruction carefully to avoid any malfunction.
• This device is not intended for use by people (including children), whose physical, sensory
or mental abilities are different or reduced, or who lack experience or knowledge.
• Children should be supervised to ensure they do not use the device as a toy.
• If you use the equipment outdoors, make sure it is adequately covered.
• Do not attempt to open the equipment, it may cause a malfunction and void the warranty.
• In case you require a review, contact an authorized distributor.
• Do not use or store this equipment in places where there are leaks or splashes of water.
• Do not expose the equipment to extreme cold. If you must use the equipment in cold condi-
tions, be sure to send a low signal through the horn coil for 15 minutes.
• Do not use solvents or other chemical products to clean the exterior of the system.
• Always use a soft, dry cloth to clean the equipment.
"Operation of this equipment is subject to the following two conditions: (1) this device
or device may not cause harmful interference, and (2) this device or device must
accept any interference, including interference that may cause undesired operation. . "
This baffle has Bluetooth profiles AVRCP v1.0 and A2DP v1.2. Make sure that the device
you are going to connect also has them so that the connection is fully functional.
If there are obstacles between the baffle and the device connected via Bluetooth, there
may be interference or a decrease in the operating range.
The baffle can be used with a power cord connecting to the electric current or with the
internal rechargeable battery.
Instruction manual
Important
CAUTIONS
ENG
BAF-1520BT
BAF-1520

ENG
1
a) SPEAKER BOX
1. General volume
2. TREBLE: High frequencies
3. BASS: Low frequencies
4. IR LED
5. AUX INPUT: Input for 3.5 mm auxiliary cable
6. ECHO: Microphone echo effect level
7. MIC_VOL: Microphone volume
8. MIC_IN: 6.3 mm microphone connection
9. Charge: LED charge indicator
10. LED: on / off / front lights
11. POWER ON / OFF: On / off switch
12. Input for power cable
13. Retractable handle
14. Grab bars
15. Insurance for support
16. Power cable
17. Speaker
18. Recording indicator
19. Tripod
PARTS

2
ENG
PARTS
MAIN _ VOL
TREBLEBASS
REC IR
MODE
- +
- +
- +
- +
- +
ECHO
MIC _ VOL
CHARGE
MIC_ IN
REC /
MIC
AUX IN
3.5”
BATERÍARECARGABLE INTERNA
ROJO CARGA DE BATERÍA
DESCONECTE EL CABLE DE
ALIMENTACIÓN
VERDE
CARGUE LA BATERÍA CADA 30 DÍAS PARA
UN FUNCIONAMIENTO ÓPTIMO
!
1
14 14
15
2
17
3
6
18
7
5
4
8
9
10 11
12
13
16
BAF-1520
19
LED
POWER
ON OFF
ON
100 - 240 V 50/60 Hz OFF
