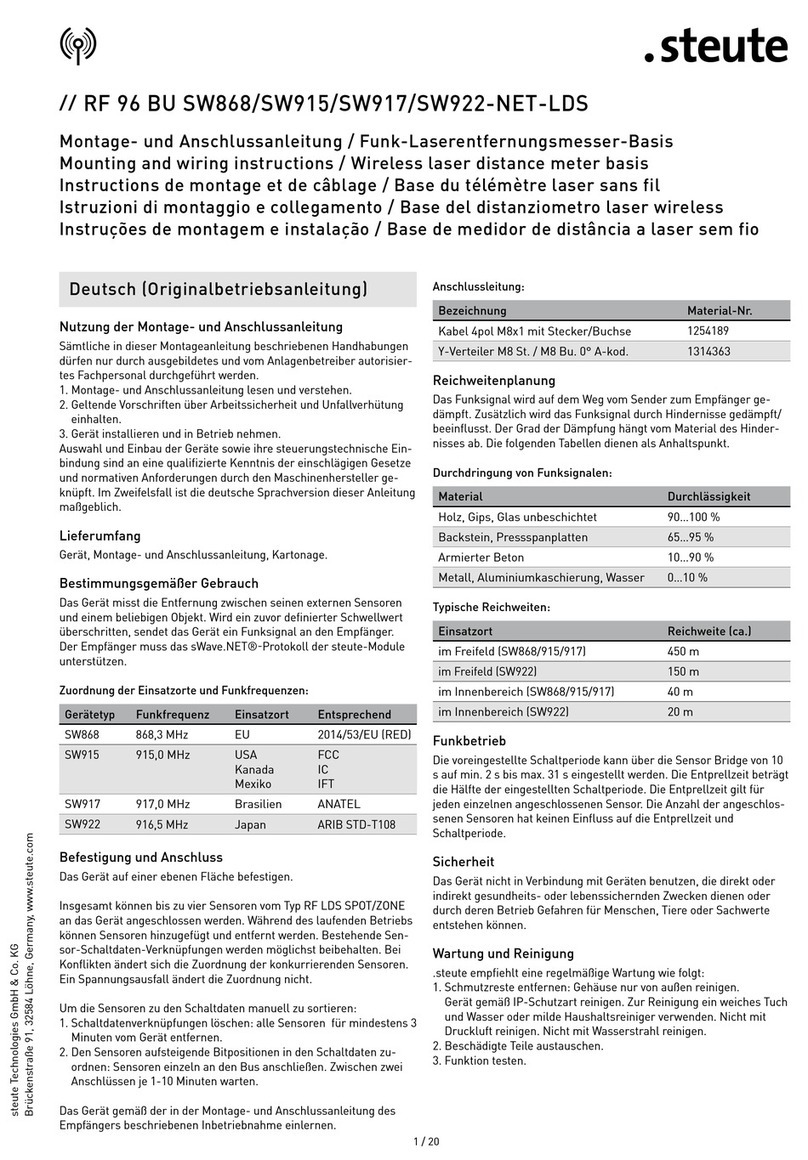

RF 96 BU SW868/SW915/SW917/SW922-NET-LDS

Montage- und Anschlussanleitung / Funk-Laserentfernungsmesser Basis

Mounting and wiring instructions / Wireless laser distance meter basis

Instructions de montage et de câblage / Base du télémètre laser sans ﬁl

Istruzioni di montaggio e collegamento / Base del distanziometro laser wireless

Instruções de montagem e instalação / Base de medidor de distância a laser sem fio

Инструкция по монтажу и подключению / Лазерный радио-дальномер базовый элемент

steute Technologies GmbH & Co. KG

Brückenstraße 91, 32584 Löhne, Germany, www.steute.com

1 / 20

Nutzung der Montage- und Anschlussanleitung

Zielgruppe: autorisiertes Fachpersonal.

Sämtliche in dieser Montageanleitung beschriebenen Handhabungen

dürfen nur durch ausgebildetes und vom Anlagenbetreiber autorisier-

tes Fachpersonal durchgeführt werden.

1. Montage- und Anschlussanleitung lesen und verstehen.

2. Geltende Vorschriften über Arbeitssicherheit und Unfallverhütung

einhalten.

3. Gerät installieren und in Betrieb nehmen.

Auswahl und Einbau der Geräte sowie ihre steuerungstechnische Ein-

bindung sind an eine qualifizierte Kenntnis der einschlägigen Gesetze

und normativen Anforderungen durch den Maschinenhersteller ge-

knüpft. Im Zweifelsfall ist die deutsche Sprachversion dieser Anleitung

maßgeblich.

Lieferumfang

1 Gerät, 1 Montage- und Anschlussanleitung, Kartonage.

Bestimmungsgemäßer Gebrauch

Das Gerät besteht im Wesentlichen aus drei Teilen: der Energiever-

sorgung mit der Lithium-Batterie, dem Funkteil mit integriertem In-

terface für die externe Sensorik und dem Anschlussteil für die externe

Sensorik. Die Energieversorgung erfolgt mit einer nicht wiederauﬂad-

baren 3,6-V-Lithium-Thionylchlorid-Batterie. Bei jeder Sendung wird

auch der Spannungszustand der Batterie übertragen. Das Interface für

die externe Sensorik wird an der M8 Buchse herausgeführt. Insgesamt

können bis zu vier externe Sensoren vom Typ RF LDS, Material-Nr.

1208356, angeschlossen werden. Dafür eine 4-polige Anschlussleitung

verwenden. Der Empfänger muss das sWave.NET®Protokoll der

steute-Module unterstützen.

Anschlussleitung:

Bezeichnung Material-Nr.

ESCHA Kabel mit Stecker/Buchse M8 4pol

1254189

Y-Verteiler M8 St. / M8 Bu. 0° A-kod. 1314363

Befestigung und Anschluss

Das Gerät auf einer ebenen Fläche befestigen. Das Gerät gemäß der in

der Montage- und Anschlussanleitung des Empfängers beschriebenen

Inbetriebnahme einlernen. Die Reichweite hängt stark von den örtli-

chen Gegebenheiten ab. So kann das Funksignal stark von leitfähigen

Materialien beeinträchtigt werden. Dies gilt auch für dünne Folien wie

z.B. Aluminiumkaschierung auf Dämmmaterialien.

Zuordnung der Einsatzorte und Funkfrequenzen:

Gerätetyp

Funkfrequenz Einsatzort entsprechend

SW868 868,3 MHz

EU 2014/53/EU (RED)

SW915

915,0 MHz USA

Kanada

Mexiko

FCC

IFT

SW917 917,0 MHz Brasilien ANATEL

SW922

916,5 MHz

Japan

ARIB STD-T108

Reichweitenplanung

Das Funksignal wird auf dem Weg vom Sender zum Empfänger ge-

dämpft. Zusätzlich wird das Funksignal durch Hindernisse gedämpft/

beeinflusst. Der Grad der Dämpfung hängt vom Material des Hinder-

nisses ab. Die folgenden Tabellen dienen als Anhaltspunkt.

Durchdringung von Funksignalen:

Material Durchlässigkeit

Holz, Gips, Glas unbeschichtet 90…100 %

Backstein, Pressspanplatten 65…95 %

Armierter Beton 10…90 %

Metall, Aluminiumkaschierung, Wasser 0…10 %

Typische Reichweiten:

Einsatzort Reichweite (ca.)

im Freifeld (SW868/915/917) 450 m

im Freifeld (SW922)

150 m

im Innenbereich (SW868/915/917) 40 m

im Innenbereich (SW922) 20 m

Funkbetrieb

Die Übertragung eines Schaltbefehles vom Sender zum Empfänger

dauert ca. 80 bis 100 ms, basierend auf der sWave®-Datenübertra-

gung. Das Schaltsignal eines Senders darf nicht in einem kürzeren

Abstand erzeugt werden, da sonst dieses Signal unterdrückt wird. Die

voreingestellte Schaltperiode kann über die Sensor Bridge von 10 s

auf min. 2 s bis max. 31 s eingestellt werden. Die Entprellzeit beträgt

die Hälfte der eingestellten Schaltperiode. Die Entprellzeit gilt für

jeden einzelnen angeschlossenen Sensor. Die Anzahl der angeschlos-

senen Sensoren hat keinen Einfluss auf die Entprellzeit und

Schaltperiode.

Sicherheit

Das Gerät nicht in Verbindung mit Geräten benutzen, die direkt oder

indirekt gesundheits- oder lebenssichernden Zwecken dienen oder

durch deren Betrieb Gefahren für Menschen, Tiere oder Sachwerte

entstehen können.

Deutsch (Originalbetriebsanleitung)

RF 96 BU SW868/SW915/SW917/SW922-NET-LDS

Montage- und Anschlussanleitung / Funk-Laserentfernungsmesser Basis

Mounting and wiring instructions / Wireless laser distance meter basis

Instructions de montage et de câblage / Base du télémètre laser sans ﬁl

Istruzioni di montaggio e collegamento / Base del distanziometro laser wireless

Instruções de montagem e instalação / Base de medidor de distância a laser sem fio

Инструкция по монтажу и подключению / Лазерный радио-дальномер базовый элемент

steute Technologies GmbH & Co. KG

Brückenstraße 91, 32584 Löhne, Germany, www.steute.com

2 / 20

Wartung und Reinigung

.steute empfiehlt eine regelmäßige Wartung wie folgt:

1. Schmutzreste entfernen: Gehäuse nur von außen reinigen.

Gerät gemäß IP-Schutzart reinigen. Zur Reinigung ein weiches Tuch

und Wasser oder milde Haushaltsreiniger verwenden. Nicht mit

Druckluft reinigen.

2. Funktion testen.

Technische Information

Die angeschlossenen externen Sensoren bestimmen die Entfernung

über die Laufzeitmessung eines Lichtimpulses. Die Zeit, die der

Lichtimpuls bis zu einem Objekt und wieder zurück benötigt wird

benutzt, um mit Hilfe der Lichtgeschwindigkeit die Entfernung zu

berechnen. Durch dieses Messprinzip ist der Schaltpunkt nur noch

in geringem Maße von der Farbe und des Materials des Objekts

abhängig. Die Menge des reﬂektierten Lichts hat keinen Einﬂuss auf

den Schaltabstand, solange ausreichend Licht für den Messvorgang

reﬂektiert wird. Dies ist bei gängigen Materialien der Fall. Vereinzelt

kann bei porösen und sehr wenig reﬂektierenden Materialien nicht

der volle Einstellungsbereich des Schaltabstands genutzt werden. Bei

sehr stark reﬂektierenden oder spiegelnden Materialien kann es zu

Abweichungen des Schaltabstands kommen. Um bei einem batterie-

betriebenen System Energie zu sparen und die Batterielebensdauer zu

erhöhen wird die Laufzeitmessung getaktet ausgeführt. Die Stan-

dardwerte von 10 Sekunden Schaltperiode und daraus resultierend

5 Sekunden Entprellzeit stellen einen guten Kompromiss zwischen

Reaktionszeit und Batterielebensdauer dar.

Insgesamt können bis zu vier Sensoren an ein RF 96 BU SW868/

SW915/SW917/SW922-NET-LDS angeschlossen werden. Die Zu-

ordnung der einzelnen Sensoren zu den übermittelten Schaltdaten

erfolgt dynamisch. Eine detallierte Funktionsbeschreibung ist online

verfügbar unter www.nexy.net/docs. Während des laufenden Betriebs

können Sensoren hinzugefügt und entfernt werden, dadurch ändert

sich gegebenenfalls die Zuordnung. Durch einen Reset ändert sich die

Zuordnung nicht.

Batterie

Die Batteriespannung wird auf der Sensor Bridge Oberfläche unter

»Sensoren & Aktoren« in Prozent angezeigt. Zusätzlich wird die Batte-

riespannung in den Logs in mV angezeigt.

Wenn die Batteriespannung laut Funkprotokoll unter ca. <3200 mV

sinkt (bei 20 °C, Last ca. 20 mA), ist von einer leeren Batterie auszu-

gehen. Achtung: Die Messung der Leerlaufspannung liefert keine

verlässliche Aussage! Für eine sichere Funktion muss dann die Bat-

terie ausgetauscht werden. Dafür muss das Gehäuse mit einem

Torx-8-Schraubendreher an den 5 Deckelschrauben geöffnet wer-

den. Auf Polung gemäß der Symbole im Deckel achten. Es ist nur

der vorgesehene oder komplementäre Batterietyp zu verwenden. Je

nachdem, in welches Land das Gerät ausgeliefert wird, ist eine AA-Lit-

hium-Batterie SL-760/3,6 V/2,2 Ah in einem Batterieadapter oder

eine Lithium-Batterie SL-2770/3,6 V/8,5 Ah ohne Adapter bzw. eine

komplementäre Batterie enthalten. Nach erfolgtem Batteriewechsel

English

Use of the mounting and wiring instructions

Target group: authorised and qualified staff.

All actions described in these instructions may only be performed by

qualified persons who have been trained and authorised by the

operating company.

1. Read and understand these mounting and wiring instructions.

2. Comply with the valid occupational safety and accident prevention

regulations.

3. Install and operate the device.

Selection and installation of devices and their integration in control

systems demand qualified knowledge of all the relevant laws, as well

as the normative requirements of the machine manufacturer. In case

of doubt, the German language version of these instructions shall

prevail.

Scope of delivery

1 device, 1 mounting and wiring instructions, carton.

Deutsch (Originalbetriebsanleitung) muss das Gehäuse wieder geschlossen und die Deckelschrauben mit

ca. 0,45 Nm angezogen werden. Es dürfen sich keine Fremdkörper im

Dichtungsbereich befinden.

Ersatzteil:

Bezeichnung Material-Nr.

Lithium-Batterie SL-2770/S 3,6 V/8,5 Ah

1202806

Lithium-Batterie SL-760 (3,6 V/2,2 Ah AA)

1351045

Entsorgung

- Nationale, lokale und gesetzliche Bestimmungen zur Entsorgung

beachten.

- Materialien getrennt dem Recycling zuführen. Eventuell enthaltene

Batterien fachgerecht entsorgen.

Hinweise

Technische Änderungen vorbehalten. Umbauten und Veränderungen

am Gerät sind nicht gestattet. Die hier beschriebenen Produkte wur-

den entwickelt, um als Teil einer Gesamtanlage oder Maschine sicher-

heitsgerichtete Funktionen zu übernehmen. Es liegt im Verantwor-

tungsbereich des Herstellers einer Anlage oder Maschine, die korrek-

te Gesamtfunktion sicherzustellen. steute übernimmt keine Haftung

für Empfehlungen, die durch diese Beschreibung gegeben oder impli-

ziert werden. Aufgrund dieser Beschreibung können keine neuen, über

die allgemeinen steute-Lieferbedingungen hinausgehenden, Garan-

tie-, Gewährleistungs- oder Haftungsansprüche abgeleitet werden.

ESD

Bei allen Arbeiten, die das Öffnen des Gerätes erforderlich machen,

auf ausreichenden ESD-Schutz achten.

RF 96 BU SW868/SW915/SW917/SW922-NET-LDS

Montage- und Anschlussanleitung / Funk-Laserentfernungsmesser Basis

Mounting and wiring instructions / Wireless laser distance meter basis

Instructions de montage et de câblage / Base du télémètre laser sans ﬁl

Istruzioni di montaggio e collegamento / Base del distanziometro laser wireless

Instruções de montagem e instalação / Base de medidor de distância a laser sem fio

Инструкция по монтажу и подключению / Лазерный радио-дальномер базовый элемент

steute Technologies GmbH & Co. KG

Brückenstraße 91, 32584 Löhne, Germany, www.steute.com

3 / 20

English

Typical ranges:

Place of use Wireless range (approx.)

in free ﬁeld (SW868/915/917)

450 m

in free ﬁeld (SW922) 150 m

indoors (SW868/915/917) 40 m

indoors (SW922) 20 m

Radio operation

The transmission of a switching command from the transmitter to the

receiver takes about 80 to 100 ms, based on the sWave® data trans-

mission. The switching signal from a transmitter may not be generat-

ed at a shorter interval, otherwise the signal will be suppressed. The

preconfigured cycle time of 10 s can be re-set using the Sensor Bridge

to between min. 2 s and max. 31 s. Debounce time always equates to

half the configured cycle time. The debounce time is valid for every

connected sensor. The number of connected sensors has no impact on

the debounce time and cycle time.

Safety

Do not use the device in connection with other devices whose direct

or indirect purpose is to ensure life or health, or whose operation may

pose a threat to humans, animals or material assets.

Maintenance and cleaning

.steute recommends routine maintenance as follows:

1. Remove all dirt particles: Clean enclosure on the outside only.

Clean device in accordance with IP protection class. Clean with

a soft cloth and water or a mild detergent.

Do not clean using

compressed air.

2. Test the function.

Technical information

The connected external sensors measure distance by logging the

transit time of a light pulse. The time required for the light impulse to

travel to an object and back is used to calculate the distance based on

the speed of light. This measuring principle means that the switching

point is largely independent of the colour and material of the ob-

ject. The quantity of reﬂected light has no inﬂuence on the switching

distance, provided that sufﬁcient light is reﬂected for the measuring

process. This is the case for conventional materials. With some porous

and very low-reﬂecting materials, it is possible that the full extent

of the switching distance cannot be used. Very strongly reﬂecting or

mirroring materials can lead to deviations in the switching distance. In

order to save energy when using a battery-driven system and thus to

increase battery life, distance calculations are clocked. The standard

values of 10 seconds cycle time and the resulting 5 seconds debounce

time represent a good compromise between response time and

battery life.

Up to four sensors can be connected to an RF 96 BU SW868/SW915/

SW917/SW922-NET-LDS. The individual sensors are assigned dynami-

cally to the transmitted data. A detailed functional description is avail-

able online at: www.nexy.net/docs. During normal operation, sensors

can be added or removed, which can impact how they are assigned.

Assignment is not impacted by a reset.

Intended use

The device essentially comprises three parts: the power supply with a

lithium battery, the wireless part with an integrated interface for the

external sensors and the connecting part for the external sensors. The

power supply is provided by a non-rechargeable 3.6 V lithium thion-

ylchloride battery. The battery status is transmitted with every signal

transmission. The interface for the external sensors is connected at

the M8 socket. Up to four external sensors type RF LDS SPOT, Material

No. 1208356, can be connected in total. The receiver must conform to

the sWave.NET® protocol of the steute modules.

Connecting cable:

Name

Material No.

ESCHA cable with connector/socket M8 4pol 1254189

Y-Distributor M8

conn.

/ M8

sock.

0° A-cod 1314363

Mounting and wiring

Mount the device on an even surface. Install the device according to

the mounting and wiring instructions of the receiver. The wireless

range depends heavily on the local conditions. Conductive materials

may strongly affect the radio signal. This also includes thin foils, e.g.

aluminium laminations on insulation materials.

Allocation of locations and radio frequencies:

Device type Radio frequency Place of use according to

SW868 868.3 MHz

EU 2014/53/EU (RED)

SW915

915.0 MHz USA

Canada

Mexico

FCC

IFT

SW917 917.0 MHz Brazil ANATEL

SW922

916.5 MHz

Japan

ARIB STD-T108

Design of wireless range

The radio signal is attenuated on the way from the transmitter to

the receiver. In addition, the radio signal is attenuated/influenced by

obstacles. The degree of attenuation depends on the material of the

obstacle. The following tables serve as a guide.

Penetration of radio signals:

Material Penetration

wood, gypsum, glas uncoated

90…100 %

brick stone, press boards

65…95 %

armoured concrete

10…90 %

metal, aluminium lamination, water

0…10 %

RF 96 BU SW868/SW915/SW917/SW922-NET-LDS

Montage- und Anschlussanleitung / Funk-Laserentfernungsmesser Basis

Mounting and wiring instructions / Wireless laser distance meter basis

Instructions de montage et de câblage / Base du télémètre laser sans ﬁl

Istruzioni di montaggio e collegamento / Base del distanziometro laser wireless

Instruções de montagem e instalação / Base de medidor de distância a laser sem fio

Инструкция по монтажу и подключению / Лазерный радио-дальномер базовый элемент

steute Technologies GmbH & Co. KG

Brückenstraße 91, 32584 Löhne, Germany, www.steute.com

4 / 20

English

Battery

The battery voltage is displayed on the Sensor Bridge Interface under

»Sensors & Actors« in percent. In addition, the battery voltage is dis-

played in the logs in mV.

When the battery voltage acc. to the radio protocol drops below approx.

<3200 mV (at 20°C, load approx. 20 mA), it may be assumed that the

battery is empty. Attention: The open circuit voltage measurement

does not provide reliable information! In order to ensure reliable

functioning, the battery must be replaced. To do this, the 5 screws in

the housing cover must be opened using a torx-8 screwdriver. The

battery should be inserted in the direction shown by the symbols on

the cover. Use only the designated battery type or a complementary

battery type. Depending on the country the device is supplied to, deliv-

ery will include an AA lithium battery SL-760/3.6 V/2.2 Ah in a battery

adapter, or a lithium battery SL-2770/3.6 V/8.5 Ah without an adapter

or a complementary battery type. Once the battery has been changed,

the housing must be closed and the screws replaced, tightened with a

torque of approx. 0.45 Nm. The sealing must not be contaminated by

any foreign bodies.

Spare part:

Name Material No.

Lithium battery

SL-2770/S 3.6 V/8.5 Ah

1202806

Lithium battery SL-760 (3.6 V/2.2 Ah AA) 1351045

Disposal

- Observe national, local and legal regulations concerning disposal.

- Recycle each material separately. Dispose of possibly contained

batteries correctly.

N.B.

Subject to technical modifications. Reconstruction and alterations to

the device are not allowed. The described products were developed in

order to assume safety functions as part of an entire plant or machine.

It is the responsibility of the manufacturer of a plant or machine to

guarantee the correct general function. steute does not assume any

liability for recommendations made or implied by this description. New

claims for guarantee, warranty or liability cannot be hereby derived

beyond the general terms and conditions of delivery.

ESD

Ensure adequate ESD protection for all work that requires opening

the unit.

Français

Utilisation des instructions de montage et de câblage

Groupe cible : personnel autorisé et compétent.

Toutes les manipulations décrites dans cette notice d‘installation ne

doivent être effectuées que par du personnel formé et autorisé par la

société exploitante.

1. Lire et comprendre les instructions de montage et de câblage.

2. Respecter les règles de sécurité et de prévention des accidents

en vigueur.

3. Installer l’appareil et le mettre en service.

La sélection et l’installation des appareils et leurs intégrations dans

les systèmes de commande exigent une connaissance approfondie

de toutes les lois pertinentes, ainsi que des exigences normatives du

fabricant de la machine.En cas de doute, la version allemande fait

référence.

Volume de livraison

1 appareil, 1 instruction de montage et de câblage, carton.

Utilisation conforme

L’appareil est constitué essentiellement de trois parties: l’alimenta-

tion en énergie avec une pile au lithium, l’unité radio avec interface

intégrée pour les capteurs externes et l’élément connecteur pour

les capteurs externes. L’alimentation en énergie est fournie par une

pile 3,6V au lithium-chlorure de thionylenon rechargeable. Quand

la valeur seuil est dépassée, une émission est déclenchée par l’unité

radio. Avec chaque émission, l’état de tension de la pile est également

transmis. L’interface pour la technologie de capteurs externe est sor-

tie par la prise M8. Au total, jusqu’à quatre capteurs externes de type

RF LDSSPOT, Code-article 1208356, peuvent être raccordés. Pour le

branchement utiliser un câble de raccordement à 4 pôles. Le récep-

teur doit prendre en charge le protocole sWave.NET® des modules

steute.

Câble de raccordement:

Dénomination

Code-article

Câble ESCHA avec connecteur mâle/femelle

M8 à 4 pôles

1254189

Y distributeur M8

connecteur

mâle / M8

femelle 0° codé A

1314363

Montage et raccordement

Fixer l’appareil sur une surface plane. Programmer l’appareil confor-

mément à la mise en service décrite dans les instructions de montage

et de câblage du récepteur. La portée dépend fortement des conditions

locales. Le signal radio peut être gravement affecté par des matériaux

conducteurs. Ceci concerne également les feuilles fines, telles les

feuilles d‘aluminium colaminées sur matériaux isolants.

RF 96 BU SW868/SW915/SW917/SW922-NET-LDS

Montage- und Anschlussanleitung / Funk-Laserentfernungsmesser Basis

Mounting and wiring instructions / Wireless laser distance meter basis

Instructions de montage et de câblage / Base du télémètre laser sans ﬁl

Istruzioni di montaggio e collegamento / Base del distanziometro laser wireless

Instruções de montagem e instalação / Base de medidor de distância a laser sem fio

Инструкция по монтажу и подключению / Лазерный радио-дальномер базовый элемент

steute Technologies GmbH & Co. KG

Brückenstraße 91, 32584 Löhne, Germany, www.steute.com

5 / 20

Français

Attribution des emplacements et fréquences radio:

Type

d’appareil

Fréquence radio Lieu

d’utilisation

selon

SW868 868,3 MHz

UE 2014/53/EU (RED)

SW915

915,0 MHz USA

Canada

Mexique

FCC

IFT

SW917 917,0 MHz Brésil ANATEL

SW922

916,5 MHz

Japon

ARIB STD-T108

Planification du rayon d’action

Le signal radio de l’émetteur jusqu’au récepteur est atténué. De plus,

le signal radio est atténué/interféré par des obstacles. Le degré d’atté-

nuation dépend du matériau de l’obstacle. Les tableaux suivants

servent de guide.

Pénétration des signaux radio:

Matériel Pénétration

bois, plâtre, verre non enduit

90…100 %

brique, panneaux stratifiés

65…95 %

béton armé

10…90 %

métal, placage aluminium, eau

0…10 %

Portées typiques:

Lieu d'utilisation Rayon d'action (env.)

en champ libre (SW868/915/917) 450 m

en champ libre (SW922) 150 m

à l’intérieur

(SW868/915/917) 40 m

à l’intérieur

(SW922) 20 m

Mode radio

La transmission d’une commande de commutation de l’émetteur au

récepteur prend environ 80 à 100 ms, sur la base de la transmission

de données sWave®. Le signal de commutation d’un émetteur ne

doit pas être généré dans un intervalle plus court, si non ce signal

sera supprimé. La période de commutation préconﬁgurée peut être

réinitialisée à l’aide du Sensor Bridge de 10 s à un minimum de 2 s et

un maximum de 31 s. Le temps anti-rebond correspond à la moitié de

la période de commutation conﬁgurée. Le temps anti-rebond s’ap-

plique à chaque capteur individuel connecté. Le nombre de capteurs

connectés n’a aucune inﬂuence sur le temps anti-rebond et la période

de commutation.

Sécurité

L’appareil ne doit pas être utilisé, de manière directe ou indirecte,

avec des appareils qui servent à protéger la santé et la sécurité ou qui

peuvent présenter par leurs utilisations un danger pour les personnes,

les animaux ou les biens matériels.

Entretien et nettoyage

.steute recommande une maintenance régulière comme suit:

1. Enlevertoute saleté restante: Nettoyer le boîtieruniquement

àl’extérieur.

Nettoyer l’appareil selon indice de protection. Utiliser un chiffon

doux et de l’eau ou un nettoyant ménager doux pour nettoyer. Ne

pas nettoyer à l’air comprimé.

2. Contrôler le fonctionnement.

Information technique

Les capteurs externes connectés déterminent la distance en mesu-

rant la durée de propagation d’une impulsion lumineuse. Le temps

nécessaire à l‘impulsion lumineuse pour atteindre un objet et revenir

est utilisé pour calculer la distance basée sur la vitesse de la lumière.

Avec ce principe de mesure, le point de commutation ne dépend que

légèrement de la couleur et du matériau de l’objet. La quantité de

lumière réﬂéchie n’a aucune inﬂuence sur la distance de commuta-

tion tant que sufﬁsamment de lumière est réﬂéchie pour le processus

de mesure. C’est le cas en ce qui concerne les matériaux courants.

Parfois, la plage de réglage complète de la distance de commutation

ne peut pas être utilisée avec des matériaux poreux et très peu réﬂé-

chissants. Dans le cas de matériaux très réﬂéchissants ou miroitants,

il peut y avoir des différences d’écarts dans la distance de commuta-

tion. Aﬁn d‘économiser de l‘énergie d‘un système alimenté par pile et

d‘augmenter la longévité de la pile, la mesure du temps de propaga-

tion se fait de manière cadencée. Les valeurs standard de 10 secondes

de période de commutation et le temps anti-rebond de 5 secondes qui

en résulte représentent un bon compromis entre temps de réponse et

autonomie de la pile.

Au total, jusqu’à quatre capteurs peuvent être connectés à un

RF 96 BU SW868/SW915/SW917/SW922-NET-LDS. L’affectation des

capteurs individuels aux données de commutation transmises se fait

de manière dynamique. Une description fonctionnelle détaillée est dis-

ponible en ligne sur www.nexy.net/docs. Pendant le fonctionnement,

il est possible d’ajouter ou d’enlever des capteurs. L’affectation peut

changer éventuellement. L’affectation ne change pas par une remise

à zéro.

Pile

La tension de la pile est affichée en pourcentage sur la surface du

Sensor Bridge sous «Capteurs & Actuateurs». De plus, la tension de la

pile est affichée dans les fichiers log en mV.

Si la tension de la pile est inférieure à env. <3200 mV selon le protocole

radio (à 20 °C, charge env. 20 mA), il faut considérer la pile comme

étant vide. Attention: La mesure de la tension à vide ne donne pas

d’information fiable! Pour assurer le bon fonctionnement, la pile

doit être remplacée. Pour cela, il faut dévisser les 5 vis du couvercle

avec un tournevis Torx 8 pour ouvrir le boîtier. La polarité correcte

est à observer en fonction des symboles sur le couvercle. N’utiliser

que le type de pile prévu, ou supplémentaire. Une pile au lithium AA

SL-760/3,6V/2,2Ah

dans un adaptateur de pile ou une pile au lithium

SL-2770/3,6V/8,5Ah

sans adaptateur, ou une pile supplémentaire, est

compris dans la livraison, selon le pays de destination de l’appareil.

Une fois le changement de pile effectué, le boîtier doit être refermé et

les vis du couvercle revissées avec env. 0,45 Nm. Il ne doit se trouver

aucun corps étranger sur la zone du joint.

RF 96 BU SW868/SW915/SW917/SW922-NET-LDS

Montage- und Anschlussanleitung / Funk-Laserentfernungsmesser Basis

Mounting and wiring instructions / Wireless laser distance meter basis

Instructions de montage et de câblage / Base du télémètre laser sans ﬁl

Istruzioni di montaggio e collegamento / Base del distanziometro laser wireless

Instruções de montagem e instalação / Base de medidor de distância a laser sem fio

Инструкция по монтажу и подключению / Лазерный радио-дальномер базовый элемент

steute Technologies GmbH & Co. KG

Brückenstraße 91, 32584 Löhne, Germany, www.steute.com

6 / 20

Français

Italiano

Utilizzo delle istruzioni di montaggio e collegamento

Gruppo target: personale autorizzato e qualificato.

Tutte le azioni descritte nelle presenti istruzioni possono essere ese-

guite esclusivamente da personale qualificato, addestrato e autorizza-

to dall’azienda di gestione.

1. Leggere e comprendere le presenti istruzioni di montaggio

e collegamento.

2. Rispettare le norme vigenti in materia di sicurezza sul lavoro e pre-

venzione dagli infortuni.

3. Installare e mettere in funzione il dispositivo.

La scelta e l’installazione dei dispositivi e la loro integrazione nei siste-

mi di controllo richiedono una conoscenza specifica di tutte le relative

leggi e dei requisiti normativi del costruttore della macchina. In caso di

dubbi, fa fede la versione in lingua tedesca di queste istruzioni.

Volume di consegna

1 dispositivo, 1 istruzioni di montaggio e collegamento, imballo.

Pièce de rechange:

Dénomination

Code-article

Pile au lithium

SL-2770/S 3,6 V/8,5 Ah

1202806

Pile au lithium

SL-760 (3,6 V/2,2 Ah AA)

1351045

Elimination des déchets

- Observer les dispositions nationales, locales et légales pour

l‘élimination.

- Trier les déchets pour le recyclage. Les piles utilisées sont à éliminer

de manière appropriée.

Remarques

Sous réserve de modifications techniques. Des transformations et mo-

difications de l’appareil ne sont pas autorisées. Les produits décrits

dans ces instructions de montage ont été développés pour effectuer

des fonctions de sécurité comme éléments d’une machine ou installa-

tion complète. Il appartient au fabricant d’une installationou d’une

machine d’assurer le bon fonctionnement général. steute n’assume

aucune responsabilité pour les recommandations données ou impli-

quées dans cette description. Sur la base de cette description, aucune

garantie, responsabilité, ou droit à un dédommagement allant au-delà

des conditions générales de livraison de steute ne peuvent être pris

en compte.

ESD

Assurer une protection suffisante d’une décharge électrostatique

(ESD) lors des travaux où il faut ouvrir l’appareil.

Destinazione d’uso

Il dispositivo è composto essenzialmente da tre parti: l’alimentatore

con batteria al litio, l’unità wireless con interfaccia integrata per i

sensori esterni e il connettore per i sensori esterni. L’alimentazione

viene fornita tramite batteria al litio e cloruro di tionile non ricarica-

bile da 3,6 V. Ad ogni trasmissione di segnale viene trasmesso anche

lo stato della batteria. L’interfaccia per i sensori esterni è collegata

alla presa M8. In totale, è possibile collegare ﬁno a quattro sensori

esterni tipo RF LDS SPOT, Cod. materiale 1208356.

A questo scopo,

utilizzare un cavo di collegamento a 4 poli.

Il ricevitore deve essere

conforme al protocollo

sWave.NET®

dei moduli steute.

Cavo di collegamento:

Descrizione

Cod. materiale

Cavo ESCHA con connettore/presa di collega-

mento M8 4 poli

1254189

Distributore Y conn. M8 / presa M8 0° cod A 1314363

Montaggio e collegamenti

Montare il dispositivo su una superficie piana. Il dispositivo deve esse-

re programmato secondo le istruzioni di montaggio e collegamento del

ricevitore. Il campo d’azione dipende molto dalle caratteristiche del

luogo d’impiego. I materiali conduttivi possono influenzare fortemente

il segnale radio. Questo vale anche per sottili fogli come i rivestimenti

d’alluminio su materiali isolanti.

Assegnazione delle posizioni e delle frequenze radio:

Tipo

dispositivo

Frequenza radio

Luogo di

utilizzo

secondo

SW868 868,3 MHz

UE 2014/53/EU (RED)

SW915

915,0 MHz USA

Canada

Messico

FCC

IFT

SW917 917,0 MHz Brasile ANATEL

SW922

916,5 MHz

Giappone

ARIB STD-T108

Progettazione del raggio d’azione

Il segnale wireless viene attenuato sulla via dal trasmettitore al ricevi-

tore. In aggiunta il segnale wireless viene attenuato/influenzato da

ostacoli. Il grado di attenuazione dipende dal materiale degli ostacoli

incontrati. Le tabelle seguenti servono da guida.

Penetrazione dei segnali wireless:

Materiale

Penetrazione

legno, gesso, vetro non rivestito

90…100 %

laterizio, pannello di trucciolato

65…95 %

cemento armato

10…90 %

metallo, rivestimento in alluminio, acqua

0…10 %

RF 96 BU SW868/SW915/SW917/SW922-NET-LDS

Montage- und Anschlussanleitung / Funk-Laserentfernungsmesser Basis

Mounting and wiring instructions / Wireless laser distance meter basis

Instructions de montage et de câblage / Base du télémètre laser sans ﬁl

Istruzioni di montaggio e collegamento / Base del distanziometro laser wireless

Instruções de montagem e instalação / Base de medidor de distância a laser sem fio

Инструкция по монтажу и подключению / Лазерный радио-дальномер базовый элемент

steute Technologies GmbH & Co. KG

Brückenstraße 91, 32584 Löhne, Germany, www.steute.com

7 / 20

Italiano

Range tipici:

Luogo di utilizzo Raggio d’azione (ca.)

in campo aperto

(SW868/915/917) 450 m

in campo aperto

(SW922) 150 m

in interni

(SW868/915/917) 40 m

in interni

(SW922) 20 m

Funzionamento wireless

La trasmissione di un comando di intervento dal trasmettitore al

ricevitore richiede circa 80 - 100 ms, sulla base della trasmissione

dati sWave®. Il segnale di commutazione da un trasmettitore non può

essere generato a un intervallo più breve, altrimenti il segnale non

verrà recepito. Il periodo di commutazione preconfigurato di 10 s può

essere reimpostato utilizzando il Sensor Bridge tra min. 2 s e max.

31 s. Il tempo di debounce (antirimbalzo) equivale sempre alla metà

del periodo di commutazione configurato. Il tempo di debounce vale

per ogni singolo sensore collegato. Il numero di sensori collegati non

influisce sul tempo di debounce e sul periodo di commutazione.

Sicurezza

Non utilizzare il dispositivo in collegamento con dispositivi che

direttamente o indirettamente abbiano una funzione salvavita o

salvaguardino la salute delle persone oppure dispositivi il cui funzio-

namento possa generare rischi per persone, animali o cose.

Manutenzione e pulizia

.steute raccomanda una regolare manutenzione ordinaria come segue:

1. Rimuovere lo sporco: Pulire la custodia soltanto esternamente.

Pulire il dispositivo secondo la classe di protezione IP. Pulire con

un panno morbido e acqua o un detergente delicato. Non utilizza-

re aria compressa.

2. Testare la funzione.

Informazioni tecniche

I sensori esterni collegati determinano la distanza misurando il tempo

di transito di un impulso luminoso. Il tempo necessario all’impulso

luminoso per raggiungere un oggetto e tornare indietro viene utilizzato

per calcolare la distanza in base alla velocità della luce. Questo prin-

cipio di misura intende che il punto di commutazione è ampiamente

indipendente dal colore e dal materiale dell’oggetto. La quantità di

luce riﬂessa non ha alcuna inﬂuenza sulla distanza di commutazio-

ne, a condizione che venga riﬂessa luce sufﬁciente per il processo di

misurazione. Questo per quanto riguarda i materiali convenzionali.

Con alcuni materiali porosi e molto poco riﬂettenti, è possibile che

l’intera estensione della distanza di commutazione non possa essere

utilizzata. Materiali fortemente riﬂettenti possono causare deviazioni

nella distanza di commutazione. Per risparmiare energia quando si

utilizza un sistema a batteria e quindi per aumentare la durata della

stessa, vengono cronometrati i calcoli della distanza. I valori standard

di 10 secondi di periodo di commutazione e il conseguente tempo di

debounce (antirimbalzo) di 5 secondi rappresentano un buon compro-

messo tra tempo di risposta e durata della batteria.

In totale, ad un RF 96 BU SW868/SW915/SW917/SW922-NET-LDS è

possibile collegare ﬁno a quattro sensori. I singoli sensori sono as-

segnati dinamicamente ai dati trasmessi. Una dettagliata descrizione

delle funzioni è disponibile online, all’indirizzo: www.nexy.net/docs.

Durante il funzionamento, i sensori possono essere aggiunti o rimossi,

cosa che può modiﬁcare l’assegnazione. Un reset non inﬂuisce

sull’assegnazione.

Batteria

La tensione della batteria viene visualizzata in percentuale sul Sensor

Bridge, sotto »Sensori & Attuatori«. Inoltre, la tensione della batteria

viene visualizzata nei registri in mV.

Se la tensione della batteria scende al di sotto di circa <3200 mV

(a 20 °C, carico ca. 20 mA) secondo il protocollo wireless, deve essere

stimata come batteria scarica. Attenzione: La misurazione della

tensione a circuito aperto non fornisce alcuna indicazione affidabile a

riguardo! Per un funzionamento sicuro, la batteria deve quindi essere

sostituita.

A tale scopo, svitare le 5 viti sul coperchio della custo-

dia, utilizzando un cacciavite torx-8. Inserire la batteria secondo la

polarità indicata dai simboli sul coperchio. Utilizzare esclusivamen-

te il tipo di batteria previsto, o un tipo di batteria complementare.

A seconda del Paese dove viene fornito il dispositivo, la consegna

include una batteria al litio AA SL-760/3,6V/2,2Ah all’interno di un

adattatore, oppure una batteria al litio SL-2770/3,6V/8,5Ah senza

adattatore, oppure una batteria complementare. Dopo aver sostitu-

ito la batteria, chiudere il coperchio e riavvitare le viti, serrando con

una coppia di circa 0,45 Nm. La sigillatura non deve essere contami-

nate da alcun corpo estraneo.

Pezzo di ricambio:

Descrizione Cod. materiale

Batteria al litio SL-2770/S 3,6 V/8,5 Ah

1202806

Batteria al litio SL-760 (3,6 V/2,2 Ah AA)

1351045

Smaltimento

- Osservare le norme nazionali, locali e legali per lo smaltimento.

Riciclare ciascun materiale separatamente. Smaltire in maniera

corretta le eventuali batterie.

Indicazioni

Soggetta a modifiche tecniche. Non sono consentite alterazioni e mo-

difiche al dispositivo. I prodotti descritti sono stati sviluppati con l’in-

tento di svolgere funzioni di sicurezza come una parte di un intero im-

pianto o macchinario. Il produttore di un impianto o macchinario si as-

sume la responsabilità del suo corretto funzione generale. steute non

si assume alcuna responsabilità per consigli espressi o contenuti nella

presente descrizione. Sulla base della presente descrizione non è pos-

sibile formulare richieste di garanzia o responsabilità che vadano oltre

le condizioni generali di consegna della steute.

ESD

Assicurare un’adeguata protezione ESD in caso di lavori che richieda-

no l’apertura del dispositivo.

RF 96 BU SW868/SW915/SW917/SW922-NET-LDS

Montage- und Anschlussanleitung / Funk-Laserentfernungsmesser Basis

Mounting and wiring instructions / Wireless laser distance meter basis

Instructions de montage et de câblage / Base du télémètre laser sans ﬁl

Istruzioni di montaggio e collegamento / Base del distanziometro laser wireless

Instruções de montagem e instalação / Base de medidor de distância a laser sem fio

Инструкция по монтажу и подключению / Лазерный радио-дальномер базовый элемент

steute Technologies GmbH & Co. KG

Brückenstraße 91, 32584 Löhne, Germany, www.steute.com

8 / 20

Alocação de locais e frequências de radio:

Tipo de

dispositivo

Radio frequência Lugar da

utilização

conforme

SW868 868,3 MHz

EU 2014/53/EU (RED)

SW915

915,0 MHz

EUA

Canadá

México

FCC

IFT

SW917 917,0 MHz Brasil ANATEL

SW922

916,5 MHz

Japão

ARIB STD-T108

Definindo o alcance

O sinal de rádio é atenuado no percurso do emissor ao receptor. Além

disso, o sinal de rádio é atenuado/influenciado por obstáculos. O grau

da atenuação depende do material do obstáculo. As tabelas seguintes

servem de orientação.

Penetração de sinais de rádio:

Material

Penetração

madeira, gesso, vidro sem tratamento

90…100 %

tijolo, compensado

65…95 %

concreto armado

10…90 %

metais, lâminas de alumínio, água

0…10 %

Alcances típicos:

Lugar da utilização Alcance (aprox.)

em campo livre

(SW868/915/917) 450 m

em campo livre

(SW922) 150 m

em ambiente interno

(SW868/915/917) 40 m

em ambiente interno

(SW922) 20 m

Operação de rádio

A transmissão de um comando de comutação do transmissor ao re-

ceptor demora aprox. 80 a 100 ms, com base na transmissão de dados

sWave®. O sinal de sensoriamento transmitido pode não ser gerado

em um curto intervalo, de qualquer forma o sinal será suprimido. O

tempo de ciclo pré-conﬁgurado de 10 s pode ser redeﬁnido usando

o Sensor Bridge para entre 2 s e no max 31 s. O tempo de debounce

sempre equivale a metade do tempo de ciclo conﬁgurado. O tempo de

debounce é válido para todo sensor conectado. O número de sensores

conectados não tem impacto no tempo de debounce e no tempo de

ciclo.

Segurança

Não use o dispositivo em conexão com outros dispositivos cuja

ﬁnalidade direta ou indireta seja garantir a vida ou a saúde, ou cuja

operação possa representar uma ameaça a seres humanos, animais

ou bens materiais.

Português

Utilização das instruções de montagem e instalação

Público alvo: pessoal autorizado e qualificado.

Todas as ações descritas neste manual somente podem ser realizadas

por pessoal qualificado, os quais tenham sido treinados e autorizados

pela empresa.

1. Ler e compreender estas instruções de montagem e instalação.

2. Seguir as normas e regulamentos válidos para segurança ocupacio-

nal e prevenção de acidentes.

3. Instalar e operar o dispositivo.

Seleção e instalação dos dispositivos e sua intregração no sistema

de controle demanda conhecimento qualificado de todas as leis rele-

vantes, assim como dos requerimentos norminativos do fabricante da

máquina. No caso de dúvidas, prevalecerá a versão em alemão dessas

instruções.

Escopo de entrega

1 dispositivo, 1 instruções de montagem e instalação, caixa em papelão.

Uso pretendido

O dispositivo compreende essencialmente três partes: uma fonte de

alimentação com uma bateria de lítio, uma parte de rádio com uma

interface integrada para sensores externos e a conexão direta para

sensores externos. A alimentação é fornecida por uma bateria de

lítio cloreto de tionilo não recarregável de 3,6 V. O status da bateria é

transmitido com cada transmissão. A interface para sensores externos

é conectada no soquete M8. Até quatro sensores externos do tipo RF

LDS, Número de item - 1208356, podem ser conectados no total. Use

um conector cabeado de 4 polos para isso. O receptor deve suportar o

protocolo sWave.NET® dos módulos steute.

Cabo de ligação:

Designação

Número de item

Cavo ESCHA con connettore/presa di collega-

mento M8 4 poli

1254189

Distributore Y conn. M8 / presa M8 0° cod A 1314363

Montagem e conexão

Fixar o dispositivo em uma superfície plana. A programação do dispo-

sitivo deverá ser realizada de acordo com o que consta nas instruções

de montagem e instalação em funcionamento do receptor. O sinal de

rádio frequência depende das condições do local. Materiais de boa

condutividade podem comprometer significativamente a força do sinal.

Isso também inclui folhas finas como laminações de alumínio em ma-

teriais de isolamento.

RF 96 BU SW868/SW915/SW917/SW922-NET-LDS

Montage- und Anschlussanleitung / Funk-Laserentfernungsmesser Basis

Mounting and wiring instructions / Wireless laser distance meter basis

Instructions de montage et de câblage / Base du télémètre laser sans ﬁl

Istruzioni di montaggio e collegamento / Base del distanziometro laser wireless

Instruções de montagem e instalação / Base de medidor de distância a laser sem fio

Инструкция по монтажу и подключению / Лазерный радио-дальномер базовый элемент

steute Technologies GmbH & Co. KG

Brückenstraße 91, 32584 Löhne, Germany, www.steute.com

9 / 20

Manutenção e limpeza

A .steute recomenda rotina de manutenção como segue:

1. Remova a sujeira: Limpe somente a parte externa do invólucro.

Limpar o dispositivo de acordo com o grau de proteção IP. Limpar

com um pano com água ou detergente neutro.

Não limpar com

ar comprimido.

2. Testar a função.

Informação técnica

Os sensores externos conectados medem a distância registrando o

acionamento de um pulso e luz. O tempo requirido para o pulso viajar

até o objeto e voltar é usado para calcular a distância baseado na ve-

locidade que a luz de pulso pisca. Esse princípio de medição signiﬁca

que o ponto de sensoriamento é amplamente independente da cor do

material e do objeto. A quantidade de luz reﬂetida não tem inﬂuência

na distância de sensoriamento,desde que seja reﬂetida luz suﬁciente

para o processo de medição. Esse é o caso para materiais convencio-

nais. Em materiais porosos e com baixa reﬂexão, é possível que toda

a distância de comutação não possa ser usada. Materiais de reﬂexão

ou espelhamento muito fortes podem levar a desvios na distância de

comutação. A ﬁm de enconomizar energia usando um sistema movido

a bateria e para aumentar aumentar a vida útil da bateria os cálculos

de distância são cronometrados. O valor padrão de tempo de ciclo de

10 segundos resultando 5 segundos de tempo debounce represen-

ta um bom compromisso entre o tempo de resposta e a vida útil da

bateria.

Até quatro sensores podem ser conectados a um RF 96 BU SW868/

SW915/SW917/SW922-NET-LDS. Os sensores individuais são atribuí-

dos dinamicamente aos dados transmitidos. Uma descrição funcional

detalhada esta disponível online em: www.nexy.net/docs. Durante a

operação normal, os sensores podem ser adicionados ou removidos,

o que pode afetar a forma como eles são atribuídos. A atribuição não

é afetada por uma redeﬁnição.

Bateria

A tensão de bateria é exibida na interface Sensor Bridge em »Senso-

res & Atuadores« em porcentagem. Além disso, a tensão de bateria é

exibida nos registros em mV.

Quando a tensão da bateria para o protocolo de rádio cai abaixo de

aprox. <3200 mV (a 20 °C, carga de aprox. 20 mA), pode-se supor que a

bateria esteja vazia. Atenção: A medição de tensão de circuito aberto

não fornece informações confiáveis! Para garantir a confiabilidade

do funcionamento, a bateria tem que ser substituida. Para isso, os 5

parafusos na tampa da caixa devem ser abertos usando uma chave

torx-8. A bateria deve ser inserida na direção mostrada pelos símbolos

na tampa. Apenas o tipo de bateria prescrito ou complementar pode

ser utilizado. Dependendo do país ao qual o dispositivo é fornecido, a

entrega incluirá uma bateria de lítio AA

SL-760/3,6V/2,2Ah

em um

adaptador de bateria, ou uma bateria de lítio

SL-2770/3,6V/8,5Ah

sem um adaptador ou um complementar tipo de bateria. Depois

de trocar a bateria, o alojamento deve ser fechado e os parafusos

apertados com um torque de aprox. 0,45 Nm. A vedação não deve ser

contaminada por corpos estranhos.

Использование Инструкции по монтажу и подключению

Целевая группа: специально уполномоченный персонал.

Все операции, описанные в данном руководстве по монтажу, долж-

ны выполняться только квалифицированным персоналом, уполно-

моченным эксплуатационником оборудования.

1. Прочитать и понять Инструкция по монтажу и подключению.

2. Соблюдать действующие предписания по технике безопасности и

предотвращению несчастных случаев.

3. Установка и ввод устройства в эксплуатацию.

Выбор и установка устройств, а также их интеграция в системы

управления связаны с квалифицированными знаниями соответ-

ствующих законов и нормативных требований производителя обо-

рудования.В случае сомнения версия на немецком языке является

определяющей.

Комплект поставки

1 устройство, 1 инструкция по монтажу и подключению, картонаж.

Использование по назначению

Устройство состоит в основном из трех частей: из блока питания с

литиевой батарей, радиомодуля со встроенным интерфейсом для

внешних датчиков и блока подключения внешних датчиков. Энер-

гообеспечение осуществляется незаряжаемой литий-тионилхло-

Português Peça de reposição:

Designação N

mero de item

Bateria

de lítio

SL-2770/S 3,6 V/8,5 Ah

1202806

Bateria

de lítio

SL-760 (3,6 V/2,2 Ah AA)

1351045

Descarte

- Observe as disposições legais locais a referente ao descarte.

- Separar materiais recicláveis. Descartar baterias eventualmente

contidas de maneira responsável.

Observações

Sujeito a alterações técnicas. Modificações e alterações no dispositivo

não são permitidas. Os produtos aqui descritos foram desenvolvidos

para assumir as funções de segurança, parcial e/ou total de um equi-

pamento/instalação ou máquina. É de responsabilidade do fabricante

da instalação ou máquina assegurar o perfeito funcionamento de

todas as funções. A steute não assume qualquer responsabilidade por

recomendações que possam vir a ser deduzidas, ou, implícitas ao texto

constante nesta descrição. Esta descrição não permite que se façam

quaisquer tipos de exigências adicionais que possam vir a ultrapas-

sar ao estabelecido nas condições gerais de fornecimento, garantias,

responsabilidades e/ou penalidades.

ESD

Garantir proteção ESD (Descarga eletrostática) suﬁciente durante

todos os trabalhos que requeiram a abertura do dispositivo.

Русский

RF 96 BU SW868/SW915/SW917/SW922-NET-LDS

Montage- und Anschlussanleitung / Funk-Laserentfernungsmesser Basis

Mounting and wiring instructions / Wireless laser distance meter basis

Instructions de montage et de câblage / Base du télémètre laser sans ﬁl

Istruzioni di montaggio e collegamento / Base del distanziometro laser wireless

Instruções de montagem e instalação / Base de medidor de distância a laser sem fio

Инструкция по монтажу и подключению / Лазерный радио-дальномер базовый элемент

steute Technologies GmbH & Co. KG

Brückenstraße 91, 32584 Löhne, Germany, www.steute.com

10 / 20

Русский

ридной батареей на 3,6 В. При каждой передаче передается и

состояние напряжения батареи. Интерфейс для внешних датчиков

выведен на гнездо M8. В общей сложности можно подключить до

четырех внешних датчиков типа RF LDS SPOT, Артикул № 1208356.

Для этого использовать 4-полюсный кабель подключения. Прием-

ник должен поддерживать протокол sWave.NET® модулей фирмы

steute (Штойтэ).

Кабель подключения:

Обозначение

Артикул №

ESCHA кабель со штекером/гнездом M8

4-полюсн.

1254189

Y-распределитель M8 штек. / M8 гнез.

А-кодировкой

1314363

Монтаж и подключение

Устройство крепить на ровной поверхности. Устройство обучить

в соответствии с вводом в эксплуатацию, описанным в Инструк-

ции по монтажу и подключению приемника. Дальность передачи

сильно зависит от местных условий. Так например токопроводящие

материалы могут сильно ухудшать радиосигнал. Это относится и к

тонким пленкам, как например кэширующая алюминиевая фольга

на термоизоляционных материалах.

Назначение мест применения и радиочастот:

Тип

устройства

Радиочастота Место ис-

пользования

по

SW868 868,3 МГц

ЕС 2014/53/EU (RED)

SW915

915,0

М Гц

США

Канада

Мексика

FCC

IFT

SW917 917,0

М Гц

Бразилия ANATEL

SW922

916,5 МГц

Япония

ARIB STD-T108

Планирование дальности передачи

Радиосигнал затухает по пути от передатчика к приемнику. Кроме

того, препятствия влияют на радиосигнал и ослабляют его. Степень

затухания зависит от материала препятствия. В следующих табли-

цах приведены справочные данные.

Прохождение радиосигналов:

Материал Проникновение

дерево, гипс, стекло без покрытия

90…100 %

кирпич, ДСП

65…95 %

армированный бетон

10…90 %

металл, каширование алюминием, вода

0…10 %

Типичный радиус действия:

Место использования Дальность действия

(прибл.)

в открытом поле

(SW868/915/917)

450

в открытом поле

(SW922)

150

в помещениях

(SW868/915/917)

в помещениях

(SW922)

Работа радиосвязи

Передача команды коммутации с передатчика на приемник длится

примерно от 80 до 100 мс и осуществляется с помощью техноло-

гии передачи данных sWave®. Сигнал включения передатчика не

должен подаваться в более короткий интервал времени, иначе этот

сигнал будет подавляться. Предустановленный период коммутации

в 10 сек может быть при помощи сенсорного моста установлен от

минимум 2 сек до максимум 31 сек. Время устранения дребезга кон-

тактов составляет половину установленного периода коммутации.

Время устранения дребезга действует для каждого подключенного

датчика. Количество подключенных датчиков не влияет на время

устранения дребезга и период коммутации.

Безопасность

Не использовать это устройство в сочетании с приборами, кото-

рые прямо или косвенно служат целям обеспечения здоровья или

жизни или работа которых может нести угрозу для людей, животных

или материальных ценностей.

Техническое обслуживание и очистка

Фирма Штойтэ рекомендует регулярное техническое обслуживание

следующим образом:

1. Удалить остатки грязи: Корпус чистить только снаружи.

Устройство чистить в соответствии IP видом защиты. Для очистки

использовать мягкую тряпку и воду или мягкие бытовые чистя-

щее средства. Не очищать сжатым воздухом.

2. Проверить функционирование.

Техническая информация

Подключенные внешние датчики определяют расстояние путем

измерения времени прохождения светового импульса. Время,

необходимое для прохождения светового импульса до объекта и

обратно, используется для расчета расстояния с помощью скорости

света. Благодаря этому принципу измерения точка коммутации

лишь в небольшой степени зависит от цвета и материала объекта.

Количество отраженного света не влияет на расстояние срабаты-

вания, если для процесса измерения отражено достаточно света.

Так обстоит дело с распространенными материалами. В отдельных

случаях для пористых и очень слабо отражающих материалов

невозможно использовать весь диапазон настроек расстояния

включения. Для очень сильно отражающих или зеркальных матери-

алов могут быть отклонения в расстоянии срабатывания. Чтобы

сэкономить энергию работающей от батарей системы и повысить

срок службы батарей, измерения времени прохождения импульса

выполняется синхронизировано. Стандартные значения 10 секунд

RF 96 BU SW868/SW915/SW917/SW922-NET-LDS

Montage- und Anschlussanleitung / Funk-Laserentfernungsmesser Basis

Mounting and wiring instructions / Wireless laser distance meter basis

Instructions de montage et de câblage / Base du télémètre laser sans ﬁl

Istruzioni di montaggio e collegamento / Base del distanziometro laser wireless

Instruções de montagem e instalação / Base de medidor de distância a laser sem fio

Инструкция по монтажу и подключению / Лазерный радио-дальномер базовый элемент

steute Technologies GmbH & Co. KG

Brückenstraße 91, 32584 Löhne, Germany, www.steute.com

11 / 20

для периода коммутации и вытекающего из этого 5 секунды для

устранения дребезга контактов являются хорошим компромиссом

между временем реакции и сроком службы батареи.

В общей сложности можно подключить до четырех датчиков к од-

ному RF 96 BU SW868/SW915/SW917/SW922-NET-LDS. Логическая

привязка отдельных датчиков к передаваемым коммутационным

данным происходит динамически. Подробное функциональное

описание доступно онлайн на сайте: www.nexy.net/docs. Во время

работы датчики могут быть добавлены и удалены, в таком случае

меняется логическая привязка. Сброс в исходное состояние не

меняет логическую привязку.

Батарея

Напряжение батареи отображается на интерфейсе Sensor Bridge в

разделе »Датчики и приводы« в процентах. Кроме того, напряже-

ние батареи отображается в log-файлах в мВ.

Если напряжение батареи согласно радио-протоколу опустится

ниже прибл. 3200 мВ (при 20 °C, нагрузка прибл. 20 мА), нужно

исходить из того, что батарея разряжена. Внимание: измерение

напряжения без нагрузки не дает достоверной информации! Для

надежной работы батарея должна быть тогда заменена. Для этого

нужно открыть корпус, отвинтив 5 винтов крышки при помо-

щи отвертки для винтов с внутренней звездочкой размером Т8.

Соблюдать правильную полярность в соответствии с символами

на крышке. Необходимо использовать только предусмотренный

или комплементарный тип батареи. В зависимости от того, в

какую страну поставляется устройство, в нем присутствует одна

AA литиевая батарея

SL-760/3,6V/2,2Ah

в адаптере батареи или

одна литиевая батарея

SL-2770/3,6V/8,5Ah

без адаптера либо

дополнительная батарея. После успешной замены батареи корпус

необходимо снова закрыть и винты крышки затянуть с моментом

затяжки прибл.



0,45



Нм. Никакие посторонние вещества не должны

находиться в области прокладки.

Запасные части:

Обозначение Артикул №

Литиевая батарея SL-2770/S 3,6 V/8,5 Ah

1202806

Литиевая батарея SL-760 (3,6 V/2,2 Ah AA)

1351045

Утилизация

- Соблюдать национальные, локальные и нормативные требования

по утилизации.

- Материалы отдавать в утилизацию раздельно. Возможно содер-

жащиеся в устройстве батареи утилизировать должным образом.

Замечания

Возможны технические изменения. Переделки и изменения в

устройстве недопустимы. Описанные здесь продукты были раз-

работаны так, чтобы в качестве составной части целой установки

или машины взять на себя выполнение функций безопасности.

Обеспечение корректной общей работы входит в круг обязанностей

Русский изготовителя установки или машины. Кроме того steute (Штoй-

тэ) не принимает ответственности за рекомендации, сделанные

или подразумеваемые этим описанием. Из этого описания новые

требования к гарантии, гарантия или ответственность не могут быть

получены вне основных терминов и условий поставки.

Защита от электростатического разряда (ESD)

При всех работах, которые требуют открытия устройства, соблюдать

достаточную защиту от электростатического разряда.

Abmessungen

Dimensions

Dimensioni

Dimensões

Габариты

RF 96 BU SW868/SW915/SW917/SW922-NET-LDS

Montage- und Anschlussanleitung / Funk-Laserentfernungsmesser Basis

Mounting and wiring instructions / Wireless laser distance meter basis

Instructions de montage et de câblage / Base du télémètre laser sans ﬁl

Istruzioni di montaggio e collegamento / Base del distanziometro laser wireless

Instruções de montagem e instalação / Base de medidor de distância a laser sem fio

Инструкция по монтажу и подключению / Лазерный радио-дальномер базовый элемент

steute Technologies GmbH & Co. KG

Brückenstraße 91, 32584 Löhne, Germany, www.steute.com

12 / 20

Schaltungsbeispiel

Switching example

Exemple de câblage

Esempio di commutazione

Exemplo de comutação

Пример подключения

RF 96 BU SW868/SW915/SW917/SW922-NET-LDS

Montage- und Anschlussanleitung / Funk-Laserentfernungsmesser Basis

Mounting and wiring instructions / Wireless laser distance meter basis

Instructions de montage et de câblage / Base du télémètre laser sans ﬁl

Istruzioni di montaggio e collegamento / Base del distanziometro laser wireless

Instruções de montagem e instalação / Base de medidor de distância a laser sem fio

Инструкция по монтажу и подключению / Лазерный радио-дальномер базовый элемент

steute Technologies GmbH & Co. KG

Brückenstraße 91, 32584 Löhne, Germany, www.steute.com

13 / 20

Deutsch (Originalbetriebsanleitung)

Technische Daten

Angewandte Normen EN 60947-5-1;

EN 61000-6-2, EN 61000-6-3;

EN 301 489-1, EN 301 489-3;

EN 300 220-1, EN 300 220-2

Gehäuse glasfaserverstärkter, schlagfester Thermo-

plast, selbstverlöschend UL 94-V0

Anzugsmoment

Gehäusebefestigungsschraube M4: max.

1,2 Nm; Deckelschrauben M2,5: ca. 0,45 Nm

Sensor Laufzeitmessung mit Ir-Laser,

extern anschließbar

Schutzart IP67 nach IEC/EN 60529

Protokoll sWave.NET®

Umgebungstemperatur 0 °C … + 65 °C

Schalthäuﬁgkeit max. 7.200 Telegramme mit Wiederholun-

gen/h; SW922: max. 1.440 Telegramme/h

Schaltfrequenz einstellbar, 0,1 Hz voreingestellt, max. 0,5 Hz,

min. 31 s entspricht ungefähr 0,032 Hz

Schaltperiode einstellbar, 10 s voreingestellt,

min. 2 s, max. 31 s

Schaltabstände 0 - 40 cm ... 0 - 10.000 cm,

100 cm voreingestellt,

einstellbar in 1 cm Schritten

Hysterese einseitig, 10 cm voreingestellt,

einstellbar in 1 cm Schritten

Ruhestrom 250 µA bei Standardeinstellungen

(10 s Schaltperiode) und einem angeschlosse-

nen Sensor RF LDS SPOT

Spannungsversorgung Lithium-Batterie (auswechselbar)

SL-2770, SL-760 im Adapter

Kapazität SL-2770 8,5 Ah; SL 760: 2,2 Ah

Frequenz

868,3 MHz (EU) oder 915,0 MHz (USA, Kanada,

Mexiko) oder 917,0 MHz (Brasilien)

oder 916,5 MHz (Japan)

Sendeleistung SW868, SW915, SW917: <25 mW

SW922: <1 mW

Datenrate 66 kbps

Kanalbandbreite SW868: 350 kHz, SW915, SW917: 550 kHz,

SW922: 520 kHz

Reichweite SW868, SW915, SW917:

max. 450 m im Außenbereich,

max. 40 m im Innenbereich

SW922:

max. 150 m im Außenbereich,

max. 20 m im Innenbereich

Betätigungsdauer min. 20 ms

Batterielebensdauer Typische Werte bei Standardeinstellungen.

SL-2770: Betätigungsintervall

10 s -> ca. 3,3 Jahre Batterielaufzeit

100 s -> ca. 3,8 Jahre Batterielaufzeit

1.000 s -> ca. 3,8 Jahre Batterielaufzeit

10.000 s -> ca. 3,8 Jahre Batterielaufzeit

Technical data

Applied standards EN 60947-5-1;

EN 61000-6-2, EN 61000-6-3;

EN 301 489-1, EN 301 489-3;

EN 300 220-1, EN 300 220-2

Enclosure ﬁbreglass-reinforced, shockproof thermo-

plastic, self-extinguishing UL 94-V0

Tightening torque M4 enclosure mounting screw: max. 1.2 Nm;

M2.5 cover screws: approx. 0.45 Nm

Sensor Logging with IR laser,

suitable for external connection

Degree of protection IP67 to IEC/EN 60529

Protocol sWave.NET®

Ambient temperature 0°C … + 65°C

Operation cycles max. 7,200 telegrams with repetitions/h;

SW922: max. 1,440 telegrams/h

Switching frequency adjustable, default 0.1 Hz, max. 0.5 Hz,

min. 31 s corresponds to approx. 0.032 Hz

Cycle time adjustable, default 10 s,

min. 2 s, max. 31 s

Switching distances 0 - 40 cm ... 0 - 10,000 cm,

default 100 cm,

adjustable in 1 cm steps

Hysteresis one side, default 10 cm,

adjustable in 1 cm steps

Standby current 250 µA with default settings

(10 s cycle time)

and a connected sensor RF LDS SPOT

Voltage supply Lithium battery (replaceable)

SL-2770, SL-760 inside adapter

Capacity SL-2770 8.5 Ah; SL 760: 2.2 Ah

Frequency

868.3 MHz (EU) or 915.0 MHz (USA, Canada,

Mexico) or 917.0 MHz (Brazil)

or 916.5MHz (Japan)

Transmission power SW868, SW915, SW917: <25 mW

SW922: <1 mW

English

SL-760: Betätigungsintervall

10 s -> ca. 0,8 Jahre Batterielaufzeit

100 s -> ca. 1,0 Jahre Batterielaufzeit

1.000 s -> ca. 1,0 Jahre Batterielaufzeit

10.000 s -> ca. 1,0 Jahre Batterielaufzeit

Anmerkung: Die Batterielaufzeit verhält sich

annähernd umgekehrt linear zur Anzahl der

angeschlossenen Sensoren und linear zur

Schaltperiode.

Funkzulassung EU: RED 2014/53/EU

USA: FCC - XK5-RFRXSW915

Kanada: IC - 5158A-RFRXSW915

Mexiko: IFT - RCPSTRF17-1886

Brasilien:

ö04172-18-06718

Japan: ?ARIB STD-T108: 204-610002

Hinweis Übertragung der Batteriezellenspannung und

des Schaltzustandes, werkseitige Lieferung

mit Batterietyp SL-760 (AA)

RF 96 BU SW868/SW915/SW917/SW922-NET-LDS

Montage- und Anschlussanleitung / Funk-Laserentfernungsmesser Basis

Mounting and wiring instructions / Wireless laser distance meter basis

Instructions de montage et de câblage / Base du télémètre laser sans ﬁl

Istruzioni di montaggio e collegamento / Base del distanziometro laser wireless

Instruções de montagem e instalação / Base de medidor de distância a laser sem fio

Инструкция по монтажу и подключению / Лазерный радио-дальномер базовый элемент

steute Technologies GmbH & Co. KG

Brückenstraße 91, 32584 Löhne, Germany, www.steute.com

14 / 20

Français

Données techniques

Normes appliquées EN 60947-5-1;

EN 61000-6-2, EN 61000-6-3;

EN 301 489-1, EN 301 489-3;

EN 300 220-1, EN 300 220-2

Boîtier thermoplastique renforcé de ﬁbres de verre,

auto-extinguible UL 94-V0

Couple de serrage v

is de ﬁxation pour boîtier M4: max. 1,2 Nm;

vis de couvercle M2,5: env. 0,45 Nm

Capteur Mesure du temps de propagation avec

laser IR, connectable à l’extérieur

Etanchéité IP67 selon IEC/EN 60529

Protocole sWave.NET®

Température ambiante 0 °C … + 65 °C

Fréquence de

manoeuvre max. 7.200 télégrammes avec répétitions/h;

SW922: max. 1.440 télégrammes/h

Fréquence de

commutation réglable, défaut 0,1 Hz, max. 0,5 Hz,

min. 31 s correspond à env. 0,032 Hz

Période de

commutation réglable, défaut 10 s,

min. 2 s, max. 31 s

Distance de

commutation 0 - 40 cm ... 0 - 10.000 cm,

défaut 100 cm,

réglable par pas de 1 cm

Hystérésis unilatéral, défaut 10 cm,

réglable par pas de 1 cm

Courant de repos 250 µA lors des paramètres par défaut

(10 s période de commutation) et un capteur

branché RF LDS SPOT

Alimentation en courantPile au lithium (remplaçable)

SL-2770, SL-760 dans l’adaptateur

Capacité SL-2770 8,5 Ah; SL 760: 2,2 Ah

Fréquence 868,3 MHz (UE) ou 915,0 MHz (USA, Canada,

Mexique) ou 917,0 MHz (Brésil)

ou 916,5 MHz (Japon)

Energie d‘émission SW868, SW915, SW917: <25 mW

SW922: <1 mW

Taux de transfert 66 kbps

Bande passante SW868: 350 kHz, SW915, SW917: 550 kHz,

SW922: 520 kHz

Rayon d‘action SW868, SW915, SW917:

max. 450 m à l’extérieur,

max. 40 m à l’intérieur

SW922:

max. 150 m à l’extérieur,

max. 20 m à l’intérieur

Durée d‘actionnement min. 20 ms

Longévité de la pile Valeurs typiques pour les paramètres par

défaut.

SL-2770: Intervalle d’actionnement

10 s -> longévité de pile env. 3,3 ans

100 s -> longévité de pile env. 3,8 ans

1.000 s -> longévité de pile env. 3,8 ans

10.000 s -> longévité de pile env. 3,8 ans

SL-760: Intervalle d’actionnement

10 s -> longévité de pile env. 0,8 ans

100 s -> longévité de pile env. 1,0 ans

1.000 s -> longévité de pile env. 1,0 ans

10.000 s -> longévité de pile env. 1,0 ans

Note: La durée de vie de la pile se comporte

presque inversement linéaire au nombre de

capteurs connectés et linéairement à la pé-

riode de commutation.

Certiﬁcation UE: RED 2014/53/EU

USA: FCC - XK5-RFRXSW915

Canada: IC - 5158A-RFRXSW915

Mexique: IFT - RCPSTRF17-1886

Brésil:

ö04172-18-06718

Japon:

?ARIB STD-T108: 204-610002

Remarque transmission de tension de la cellule de la

pile et de l’état de commutation, livraison

départ usine avec pile de type SL-760 (AA)

English

Data rate 66 kbps

Channel bandwidth SW868: 350 kHz, SW915, SW917: 550 kHz,

SW922: 520 kHz

Wireless range SW868, SW915, SW917:

max. 450 m outdoors,

max. 40 m indoors

SW922:

max. 150 m outdoors,

max. 20 m indoors

Actuating time min. 20 ms

Battery life Typical values with default settings.

SL-2770: Actuation interval

10 s -> battery lifetime approx. 3.3 years

100 s -> battery lifetime approx. 3.8 years

1,000 s -> battery lifetime approx. 3.8 years

10,000 s -> battery lifetime approx. 3.8 years

SL-760: Actuation interval

10 s -> battery lifetime approx. 0.8 years

100 s -> battery lifetime approx. 1.0 years

1,000 s -> battery lifetime approx. 1.0 years

10,000 s -> battery lifetime approx. 1.0 years

N.B.: The battery lifetime is more or less re-

versely linear to the number of connected

sensors, and linear to the cycle time.

Wireless approval EU: RED 2014/53/EU

USA: FCC - XK5-RFRXSW915

Canada: IC - 5158A-RFRXSW915

Mexico: IFT - RCPSTRF17-1886

Brazil:

ö04172-18-06718

Japan:

?ARIB STD-T108: 204-610002

Note transmission of battery voltage and switching

condition, delivery includes battery type

SL-760 (AA)

RF 96 BU SW868/SW915/SW917/SW922-NET-LDS

Montage- und Anschlussanleitung / Funk-Laserentfernungsmesser Basis

Mounting and wiring instructions / Wireless laser distance meter basis

Instructions de montage et de câblage / Base du télémètre laser sans ﬁl

Istruzioni di montaggio e collegamento / Base del distanziometro laser wireless

Instruções de montagem e instalação / Base de medidor de distância a laser sem fio

Инструкция по монтажу и подключению / Лазерный радио-дальномер базовый элемент

steute Technologies GmbH & Co. KG

Brückenstraße 91, 32584 Löhne, Germany, www.steute.com

15 / 20

Português

Dados técnicos

Normas aplicáveis EN 60947-5-1;

EN 61000-6-2, EN 61000-6-3;

EN 301 489-1, EN 301 489-3;

EN 300 220-1, EN 300 220-2

Invólucro termoplástico reforçado com ﬁbras de vidro,

resistente a impacto, autoextintor UL 94-V0

Torque de ﬁxação parafuso de montagem

M4: máx. 1,2 Nm;

parafusos da tampa M2,5: aprox. 0,45 Nm

Sensor Registro com laser com Infravermelho,

conectável externamente

Grau de proteção IP67 conforme IEC/EN 60529

Protocolo sWave.NET®

Temperatura ambiente 0 °C … + 65 °C

Frequéncia de

comutação máx. 7.200 telegramas com repetições/h;

SW922: máx. 1.440 telegramas/h

Frequência de

comutação ajustável, padrão 0,1 Hz, máx. 0,5 Hz,

mín. 31 s é correspondente a aprox. 0,032 Hz

Tempo de ciclo ajustável, padrão 10 s,

mín. 2 s, máx. 31 s

Distâncias limitadoras 0 - 40 cm ... 0 - 10.000 cm,

padrão 100 cm,

ajustável em passos de 1 cm

Histerese unilateral, padrão 10 cm,

ajustável em passos de 1 cm

Italiano Durata di azionamento min. 20 ms

Durata della batteria Valori standard con impostazioni predeﬁnite.

SL-2770: Intervallo di attivazione

10 s -> durata della batteria ca. 3,3 anni

100 s -> durata della batteria ca. 3,8 anni

1.000 s -> durata della batteria ca. 3,8 anni

10.000 s -> durata della batteria ca. 3,8 anni

SL-760: Intervallo di attivazione

10 s -> durata della batteria ca. 0,8 anni

100 s -> durata della batteria ca. 1,0 anni

1.000 s -> durata della batteria ca. 1,0 anni

10.000 s -> durata della batteria ca. 1,0 anni

Nota: La durata della batteria è quasi inver-

samente lineare al numero di sensori collega-

ti e lineare al periodo di commutazione.

Certiﬁcato di collaudo UE: RED 2014/53/EU

USA: FCC - XK5-RFRXSW915

Canada: IC - 5158A-RFRXSW915

Messico: IFT - RCPSTRF17-1886

Brasile:

ö04172-18-06718

Giappone:

?ARIB STD-T108: 204-610002

Indicazione trasmissione della tensione della batteria

e dello stato di commutazione, batteria

SL-760 (AA) inclusa nella fornitura

Dati tecnici

Norme applicate EN 60947-5-1;

EN 61000-6-2, EN 61000-6-3;

EN 301 489-1, EN 301 489-3;

EN 300 220-1, EN 300 220-2

Custodia termoplastica rinforzata con ﬁbre di vetro,

antiurto, autoestinguente UL 94-V0

Coppia di serraggio vite di ﬁssaggio

M4: max.

1,2 Nm;

viti del coperchio M2,5: ca. 0,45 Nm

Sensore Registrazione con laser IR,

collegabile esternamente

Grado di protezione IP67 secondo IEC/EN 60529

Protocollo sWave.NET®

Temperatura

circostante 0 °C … + 65 °C

Frequenza di

commutazioni max. 7.200 telegrammi con ripetizioni/h;

SW922: max. 1.440 telegrammi/h

Frequenza di

commutazione regolabile, predeﬁnito 0,1 Hz, max. 0,5 Hz,

min. 31 s corrispondono a ca. 0,032 Hz

Periodo di

commutazione regolabile, predeﬁnito 10 s

min. 2 s, max. 31 s

Distanze di

commutazione 0 - 40 cm ... 0 - 10.000 cm,

predeﬁnito 100 cm,

regolabile a passi di 1 cm

Isteresi unilaterale, predeﬁnito 10 cm,

regolabile a passi di 1 cm

Corrente di riposo 250 µA con impostazioni predeﬁnite

(10 s di periodo di commutazione) e un

ensore collegato RF LDS SPOT

Alimentazione Batteria al litio (cambiabile)

SL-2770, SL-760 all’interno dell’adattatore

Capacità SL-2770 8,5 Ah; SL 760: 2,2 Ah

Frequenza 868,3 MHz (UE) oppure 915,0 MHz (USA,

Canada, Messico) oppure 917,0 MHz (Brasile)

oppure

916,5 MHz (Giappone)

Capacità di

trasmissione SW868, SW915, SW917: <25 mW

SW922: <1 mW

Velocità di

trasmissione 66 kbps

Larghezza di banda

del canale SW868: 350 kHz, SW915, SW917: 550 kHz,

SW922: 520 kHz

Raggio d’azione SW868, SW915, SW917:

max. 450 m in campo aperto,

max. 40 m in interni

SW922:

max. 150 m in campo aperto,

max. 20 m in interni

RF 96 BU SW868/SW915/SW917/SW922-NET-LDS

Montage- und Anschlussanleitung / Funk-Laserentfernungsmesser Basis

Mounting and wiring instructions / Wireless laser distance meter basis

Instructions de montage et de câblage / Base du télémètre laser sans ﬁl

Istruzioni di montaggio e collegamento / Base del distanziometro laser wireless

Instruções de montagem e instalação / Base de medidor de distância a laser sem fio

Инструкция по монтажу и подключению / Лазерный радио-дальномер базовый элемент

steute Technologies GmbH & Co. KG

Brückenstraße 91, 32584 Löhne, Germany, www.steute.com

16 / 20

Русский

Технические данные

Примененные нормы EN 60947-5-1;

EN 61000-6-2, EN 61000-6-3;

EN 301 489-1, EN 301 489-3;

EN 300 220-1, EN 300 220-2

Корпус армированный стекловолокном, ударо-

прочный термопластик, не поддерживаю

щий горение UL 94-V0

Момент затяжки

винт крепления крышки M4: макс. 1,2 Нм,

инты крышки M2,5: прибл. 0,45 Нм

Датчик Измерение времени прохождения при

помощи ИК-лазера, внешне подключаемый

Класс защиты IP67 по IEC/EN 60529

Протокол sWave.NET®

Температура окру-

жающей среды 0 °C … + 65 °C

Частота включений макс. 7.200 телеграмм с повторениями

в час; SW922: макс. 1.440 телеграмм

с повторениями в час

Частота коммутации устанавливаемая, по умолчанию 0,1 Гц,

макс. 0,5 Гц, мин. 31 сек что соответствует

прибл. 0,032 Гц

Расстояние

срабатывания от 15 см до 10.000 см, по умолчанию 100 см

регулируется с шагом 1 см

Гистерезис односторонний, по умолчанию 10 см,

регулируется с шагом 1 см

Ток покоя 250 A при установках по умолчанию

(5 сек время устранения дребезга) и при

одном подключенном датчике RF LDS SPOT

Электропитание Литиевая батарея (заменяемая)

SL-2770, SL-760 в адаптере

Емкость SL-2770 8,5 Ah; SL 760: 2,2 Ah

Частота 868,3 М Гц (ЕС) или 915,0 М Гц (США, Канада,

Мексика) или 917,0 М Гц (Бразилия)

или

916,5

М Гц (Япония)

Мощность передачи SW868, SW915, SW917: <25 мВт

SW922: <1 мВт

Скорость передачи

данных 66 kБит/сек

Ширина полосы

канала SW868: 350 kГц, SW915, SW917: 550 kГц,

SW922: 520 kГц

Дальность действия SW868, SW915, SW917:

макс. 450 м вне помещений,

макс. 40 м внутри помещений

SW922:

макс. 150 м вне помещений,

макс. 20 м внутри помещений

Время приведения

в действие мин. 20 мсек

Corrente de repouso 250 µA com conﬁgurações padrão

(10 s de tempo de ciclo) e um sensor

conectado RF LDS SPOT

Suprimento de energia Bateria de lítio (substituível)

SL-2770, SL-760 no adaptador

Capacidade SL-2770 8,5 Ah; SL 760: 2,2 Ah

Frequência

868,3 MHz (UE) ou 915,0 MHz (EUA, Canadá,

México) ou 917,0 MHz (Brasil)

ou 916,5 MHz (Japão)

Capacidade de

transmissão SW868, SW915, SW917: <25 mW

SW922: <1 mW

Velocidade de dados 66 kbps

Amplitude da banda SW868: 350 kHz, SW915, SW917: 550 kHz,

SW922: 520 kHz

Alcance SW868, SW915, SW917:

máx. 450 m em ambiente externo,

máx. 40 m em ambiente interno

SW922:

máx. 150 m em ambiente externo,

máx. 20 m em ambiente interno

Tempo de atuação mín. 20 ms

Vida útil da bateria Valores típicos com conﬁguração padrão.

SL-2770: Intervalo de atuação

10 s -> duração da bateria aprox. 3,3 anos

100 s -> duração da bateria aprox. 3,8 anos

1.000 s -> duração da bateria aprox. 3,8 anos

10.000 s -> duração da bateria aprox. 3,8 anos

SL-760: Intervalo de atuação

10 s -> duração da bateria aprox. 0,8 anos

100 s -> duração da bateria aprox. 1,0 anos

1.000 s -> duração da bateria aprox. 1,0 anos

10.000 s -> duração da bateria aprox. 1,0 anos

Nota: A vida útil da bateria é inversamente

linear ao número de sensores conectados, e

ao tempo de ciclo linear.

Certiﬁcado UE: RED 2014/53/EU

EUA: FCC - XK5-RFRXSW915

Canadá: IC - 5158A-RFRXSW915

México: IFT - RCPSTRF17-1886

Brasil:

ö04172-18-06718

Japão:

?ARIB STD-T108: 204-610002

Observação transmissão de tensão da bateria e estado de

chaveamento, fornecimento inclui bateria tipo

SL-760 (AA)

Português

RF 96 BU SW868/SW915/SW917/SW922-NET-LDS

Montage- und Anschlussanleitung / Funk-Laserentfernungsmesser Basis

Mounting and wiring instructions / Wireless laser distance meter basis

Instructions de montage et de câblage / Base du télémètre laser sans ﬁl

Istruzioni di montaggio e collegamento / Base del distanziometro laser wireless

Instruções de montagem e instalação / Base de medidor de distância a laser sem fio

Инструкция по монтажу и подключению / Лазерный радио-дальномер базовый элемент

steute Technologies GmbH & Co. KG

Brückenstraße 91, 32584 Löhne, Germany, www.steute.com

17 / 20

Русский

Срок службы батареи Типичные значения при установках по

умолчанию.

SL-2770: Интервал приведения в действие

10 сек -> прибл. 3,3 лет срока службы

батареи

100 сек -> прибл. 3,8 лет срока службы

батареи

1.000 сек -> прибл. 3,8 лет срока службы

батареи

10.000 сек -> прибл. 3,8 лет срока службы

батареи

SL-760: Интервал приведения в действие

10 сек -> прибл. 0,8 лет срока службы

батареи

100 сек -> прибл. 1,0 лет срока службы

батареи

1.000 сек -> прибл. 1,0 лет срока службы

батареи

10.000 сек -> прибл. 1,0 лет срока службы

батареи

Примечание: Срок службы батареи имеет

почти обратную линейную зависимость от

количества подключенных датчиков и ли-

нейную к времени устранения дребезга.

Сертификаты тестов EC:

RED 2014/53/EU

США: FCC - XK5-RFRXSW915

Канада: IC - 5158A-RFRXSW915

Мексика: IFT - RCPSTRF17-1886

Бразилия: ö04172-18-06718

Япония:

?ARIB STD-T108: 204-610002

Примечание передача напряжения элементов батареи

и состояния коммутации, поставка с завода

с батареей типа SL-760 (AA)

Herstellungsdatum 013522 => Montag KW 35 / 2022

Production date Monday CW 35 / 2022

Date de fabrication lundi semaine 35 / 2022

Data di produzione lunedi settimana 35 / 2022

Data de fabricação segunda semana 35 / 2022

Дата изготовления понедельник календарная неделя 35 / 2022

01 Montag Monday lundi lunedi segunda понедельник

02 Dienstag Tuesday mardi martedì terça вторник

03 Mittwoch Wednesday mercredi mercoledì quarta среда

04 Donnerstag Thursday jeudi giovedì quinta четверг

05 Freitag Friday vendredi venerdì sexta пятница

RF 96 BU SW868/SW915/SW917/SW922-NET-LDS

Montage- und Anschlussanleitung / Funk-Laserentfernungsmesser Basis

Mounting and wiring instructions / Wireless laser distance meter basis

Instructions de montage et de câblage / Base du télémètre laser sans ﬁl

Istruzioni di montaggio e collegamento / Base del distanziometro laser wireless

Instruções de montagem e instalação / Base de medidor de distância a laser sem fio

Инструкция по монтажу и подключению / Лазерный радио-дальномер базовый элемент

steute Technologies GmbH & Co. KG

Brückenstraße 91, 32584 Löhne, Germany, www.steute.com

18 / 20

04172-18-06718

ADENDOAOMANUAL

MODELO: RF RX SW917

AtendimentoàRegulamentaçãoAnatel



Esteequipamentonãotemdireitoàproteçãocontrainterferênciaprejudicialenãopode

causarinterferênciaemsistemasdevidamenteautorizados.



EsteprodutoestáhomologadopelaANATEL,deacordocomosprocedimentos

regulamentadospelaResolução242/2000,eatendeaosrequisitostécnicosaplicados.

Paramaioresinformações,consulteositedaANATELwww.anatel.gov.br

RF 96 BU SW868/SW915/SW917/SW922-NET-LDS

Montage- und Anschlussanleitung / Funk-Laserentfernungsmesser Basis

Mounting and wiring instructions / Wireless laser distance meter basis

Instructions de montage et de câblage / Base du télémètre laser sans ﬁl

Istruzioni di montaggio e collegamento / Base del distanziometro laser wireless

Instruções de montagem e instalação / Base de medidor de distância a laser sem fio

Инструкция по монтажу и подключению / Лазерный радио-дальномер базовый элемент

steute Technologies GmbH & Co. KG

Brückenstraße 91, 32584 Löhne, Germany, www.steute.com

19 / 20

Rechtsverbindliche Unterschrift,

Marc Stanesby (Geschäftsführer)

Legally binding signature,

Marc Stanesby (Managing Director)

EU-KONFORMITÄTSERKLÄRUNG

EU DECLARATION OF CONFORMITY

Als Hersteller trägt die Firma steute Technologies die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung

As manufacturer, steute Technologies is solely responsible for issuing this Declaration of Conformity.

Art und Bezeichnung der Betriebsmittel

Funk-Laserentfernungsmesser Basis RF 96 BU SW868-NET-LDS, Mat.-Nr. 1484283

Type and designation of equipment: Wireless laser distance meter basis RF 96 BU SW868-NET-LDS, Mat. No. 1484283

Die oben beschriebenen Gegenstände der Erklärung erfüllen die folgenden Harmonisierungsrechtsvorschriften der EU

The object(s) of declaration described above is/are in conformity with the following EU harmonisation legislation:

steute Technologies GmbH & Co KG, Brückenstr. 91, 32584 Löhne, Germany

Relevante EU-Richtlinien

Relevant EU directives

Angewandte Normen

Applied standards

2014

EU Funkanlagen-Richtlinie

2014

EU Radio Equipment Directive

EN 300 220-2 V3.1.1

EN 301 489-1 V1.9.2

EN IEC 60947-5-1:2017 / AC:2020

EN 61000-6-2:2005 / AC:2005

EN 61000-6-3:2007 / A1:2011 / AC:2012

2011

EU RoHS-Richtlinie

2011

EU RoHS Directive

EN IEC 63000:2018

Löhne, 31. Mai 2022 / 31 May, 2022

Ort und Datum der Ausstellung

Place and date of issue

steute Technologies GmbH & Co. KG

Brückenstraße 91, 32584 Löhne, Germany, www.steute.com

Zusatzinformation zu Montage- und Anschlussanleitungen

Additional information on mounting and wiring instructions

Information complémentaire aux instructions de montage et de câblage

Ulteriori informazioni sulle istruzioni di collegamento e montaggio

Informação adicional para as instruções de montagem

Дополнительная информация по монтажу и инструкциям по подключению

[bg] При поискване Вие ще получите тази асамблея, а също и

връзката ръчно майчиния си език.

[cs] Na požádání obdržíte tento návod na montáž a připojení také

v jazyce vaší země.

[da] På anmodning kan De også rekvirere denne montage- og tils-

lutningsvejledning på deres eget sprog.

[de] Auf Anfrage erhalten Sie diese Montage- und Anschlussanlei-

tung auch in Ihrer Landessprache.

[el] Εφόσον το ζητήσετε λαμβάνετε αυτές τις οδηγίες τοποθέτησης

και σύνδεσης και στην γλώσσα της χώρας σας.

[en] This mounting and wiring instruction is also available in your

national language on request.

[es] Estas instrucciones de montaje y conexionado se pueden soli-

citar en su idioma.

[et] Soovi korral on see installimis- ja ühendusjuhend saadaval ka

teie riigikeeles.

[ﬁ] Pyydettäessä asennus- ja kytkentäohjeet on saatavana myös

sinun omalla äidinkielellä.

[fr] Ces instructions de montage et de câblage sont disponibles sur

demande, dans votre langue nationale.

[ga] Arna iarraidh sin gheobhaidh tú na treoracha tionóil agus na

treorach seo i do theanga féin.

[hr] Na zahtjev ćete dobiti ova uputstva za montažu i priključenje

i na svom jeziku.

[hu] Egyeztetés után, kérésére, ezt a szerelési- és csatlakoztatási

leírást, biztosítjuk az ön anyanyelvén is.

[it] Questa istruzione di collegamento e montaggio e’inoltre dispo-

nibile nella vostra lingua su richiesta.

[lt] Jei jums reikėtų šios įdiegimo ir pajungimo instrukcijos valsty-

bine kalba, teiraukitės pardavėjo.

[lv] Šo montāžas un pieslēgšanas instrukciju pēc pieprasījuma

varat saņemt arī savas valsts valodā.

[mt] Dan il-manwal dwar il-muntaġġ u konnessjonijiet huwa dispo-

nibbli wkoll ﬁl-lingwa tiegħek.

[nl] Op aanvraag kunt u deze montage- en installatiehandleiding

ook in uw taal verkrijgen.

[pl] Niniejsza instrukcja montażu i podłączenia jest dostępna na

życzenie w języku polskim.

[pt] Instruções de ligação e montagem podem ser disponibilizadas

em outros idiomas também - consulte-nos.

[ro] La cererea dumneavoastră, vă trimitem instrucţiunile de folosi-

re şi instrucţiunile de montaj şi în limba romana.

[sk] Na vyžiadanie obdržíte tento návod na montáž a pripojenie

takisto v jazyku vašej krajiny.

[sl] Na zahtevo boste dobili ta navodila za montažo in priklop tudi

v vašem domačem jeziku.

[sv] Den här monterings- och elinstallation instruktionen ﬁnns

även tillgänglig på ditt nationella språk efter förfrågan.

20 / 20

127 95 20 / 07.2022 / 143205.Index a / 500 wd

Other manuals for RF 96 BU SW868-NET-LDS

This manual suits for next models

Table of contents

Other steute Measuring Instrument manuals

steute

steute RF 96 BU SW868-NET-LDS Programming manual

steute

steute RF LDS SPOT-ST-NET Programming manual

Popular Measuring Instrument manuals by other brands

TESTO

TESTO 605-H1 instruction manual

HP E3494A Installation and service guide

Eaton

Eaton Durant Eclipse 5775X-40 Series Installation and operation manual

Interface

Interface 9860 user manual

Eeyelog

Eeyelog EH05 manual

PASCO

PASCO PASPort PS-2222 instruction sheet

Environmental Express

Environmental Express 100 Series instruction manual

golmar

golmar TEKNA-S PLUS user manual

Admag

Admag AXG Series user manual

Newport Electronics

Newport Electronics 558B Operator's manual

Dwyer Instruments

Dwyer Instruments 471-2 Installation and operating instructions

CIAT

CIAT GeoCIAT instruction manual

Danfoss

Danfoss SonoCollect 110 installation guide

Michell Instruments

Michell Instruments Easidew Portable HP user manual

Apache Technologies

Apache Technologies STORM Operator's manual

RayTek

RayTek RAYNGER 3i LTDL2 Operator's manual

AIC WAIKATO

AIC WAIKATO Presto Master Installation & operating manual

TTI

TTI PROFESSIONALS TTICM1000V operating instructions
