Stiebel eltron Wpm-rbs User manual

BEDIENUNG UND INSTALLATION

OPERATING AND INSTALLATION

UTILISATION ET INSTALLATION

USO E INSTALLAZIONE

RELAISBOX | RELAY BOX | BOÎTE DE RELAIS | SCATOLA DI RELÈ

»WPMRBS

2| WPM-RBS

INHALT|BEDIENUNG

ALLGEMEINE HINWEISE

1.1.2 Symbole, Art der Gefahr

Symbol Art der Gefahr

Stromschlag

1.1.3 Signalworte

SIGNALWORT Bedeutung

GEFAHR Hinweise, deren Nichtbeachtung schwere Verletzungen

oder Tod zur Folge haben.

WARNUNG Hinweise, deren Nichtbeachtung schwere Verletzungen

oder Tod zur Folge haben kann.

VORSICHT Hinweise, deren Nichtbeachtung zu mittelschweren

oder leichten Verletzungen führen kann.

1.2 Andere Markierungen in dieser Dokumen-

tation

Hinweis

Hinweise werden durch horizontale Linien ober- und

unterhalb des Textes begrenzt. Allgemeine Hinweise

werden mit dem nebenstehenden Symbol gekenn-

zeichnet.

fLesen Sie die Hinweistexte sorgfältig durch.

Symbol

Geräte- und Umweltschäden

Geräteentsorgung

fDieses Symbol zeigt Ihnen, dass Sie etwas tun müssen.

Die erforderlichen Handlungen werden Schritt für Schritt

beschrieben.

1.3 Maßeinheiten

Hinweis

Wenn nicht anders angegeben, sind alle Maße in Mil-

limeter.

2. Sicherheit

2.1 Bestimmungsgemäße Verwendung

Die Relaisbox ermöglicht den Anschluss von Hochezienz-Um-

wälzpumpen in Verbindung mit Wärmepumpen und Lüftungs-

geräten.

Eine andere oder darüber hinausgehende Benutzung gilt als

nicht bestimmungsgemäß. Zum bestimmungsgemäßen Ge-

brauch gehört auch das Beachten dieser Anleitung sowie der

Anleitungen für eingesetztes Zubehör.

BEDIENUNG

1. Allgemeine Hinweise�� 2

1.1 Sicherheitshinweise __________________________ 2

1.2 Andere Markierungen in dieser Dokumentation ___ 2

1.3 Maßeinheiten _______________________________ 2

2. Sicherheit �� 2

2.1 Bestimmungsgemäße Verwendung _____________ 2

3. Bedienung �� 3

4. Problembehebung �� 3

INSTALLATION

5. Sicherheit �� 3

5.1 Allgemeine Sicherheitshinweise ________________ 3

5.2 Vorschriften, Normen und Bestimmungen ________ 3

6. Produktbeschreibung �� 3

7. Lieferumfang �� 3

8. Montage �� 3

8.1 Wandmontage ______________________________ 3

8.2 Schaltschrankmontage________________________ 4

8.3 Elektrischer Anschluss ________________________ 4

9. Technische Daten�� 5

9.1 Datentabelle ________________________________ 5

9.2 Maße ______________________________________ 5

9.3 Anschlussbeispiel ____________________________ 5

KUNDENDIENST UND GARANTIE

UMWELT UND RECYCLING

BEDIENUNG

1. Allgemeine Hinweise

Das Kapitel „Bedienung“ richtet sich an den Gerätebenutzer

und den Fachhandwerker.

Das Kapitel „Installation“ richtet sich an den Fachhandwerker.

Hinweis

Lesen Sie diese Anleitung vor dem Gebrauch sorgfältig

durch und bewahren Sie sie auf.

Geben Sie die Anleitung gegebenenfalls an einen

nachfolgenden Benutzer weiter.

1.1 Sicherheitshinweise

1.1.1 Aufbau von Sicherheitshinweisen

SIGNALWORT Art der Gefahr

Hier stehen mögliche Folgen bei Nichtbeachtung

des Sicherheitshinweises.

fHier stehen Maßnahmen zur Abwehr der

Gefahr.

DEUTSCH

BEDIENUNG | INSTALLATION

BEDIENUNG

WPM-RBS WPM-RBS |3

3. Bedienung

Hinweis

Der Fachhandwerker nimmt alle notwendigen Einstel-

lungen vor. Nehmen Sie keine Veränderungen an der

Relaisbox vor.

4. Problembehebung

Wenden Sie sich an den Fachhandwerker.

INSTALLATION

5. Sicherheit

Die Installation, Inbetriebnahme sowie Wartung und Reparatur

des Produktes darf nur von einem Fachhandwerker durchge-

führt werden.

5.1 Allgemeine Sicherheitshinweise

Wir gewährleisten eine einwandfreie Funktion und Betriebssi-

cherheit nur, wenn das für das Produkt bestimmte Original-Zu-

behör und die originalen Ersatzteile verwendet werden.

5.2 Vorschriften, Normen und Bestimmungen

Hinweis

Beachten Sie alle nationalen und regionalen Vorschrif-

ten und Bestimmungen.

6. Produktbeschreibung

!Geräteschäden

Wegen der hohen Anlaufströme dürfen Sie extern ein-

gesetzte Hochezienz-Umwälzpumpen nicht direkt

an die Wärmepumpe bzw. an das Regelgerät anschlie-

ßen. Sie müssen sie an diese Relaisbox anschließen da

sonst Schäden am Regelgerät entstehen können.

An die Relaisbox können Sie maximal 6 Hochezienz-Umwälz-

pumpen anschließen.

7. Lieferumfang

Mit dem Produkt werden geliefert:

-1 x Anschlusskabel für Steuerspannung 1,5 m lang

-1 x Anschlusskabel für Versorgungsspannung 1,5 m lang

-3 x Schrauben Ø 3,5 x 40

-3 x Allzweckdübel Ø 6 mm

-2 x Rastschieber für den Schaltschrankeinbau

-12 x Kabeldurchführungen mit Zugentlastung

8. Montage

Montiern Sie Relaisbox direkt auf die Wand oder in einen

Schaltschrank. Schützen Sie Relaisbox vor Feuchtigkeit,

Schmutz und Beschädigung. Beachten Sie die zulässige Um-

gebungstemperatur.

fÖnen Sie die Relaisbox

26_03_14_0088

8.1 Wandmontage

D0000036085

fBestimmen Sie die Positionen der Bohrlöcher.

fBohren Sie die Löcher und stecken sie die Dübel hinein.

fDrehen Sie die obere Schraube so weit in den Dübel hin-

ein, sodass das Gehäuses eingehängt werden kann.

fSchrauben Sie das Gehäuse mit zwei weiteren Schrauben

im unteren Gehäuseteil fest.

4| WPM-RBS

INSTALLATION

MONTAGE

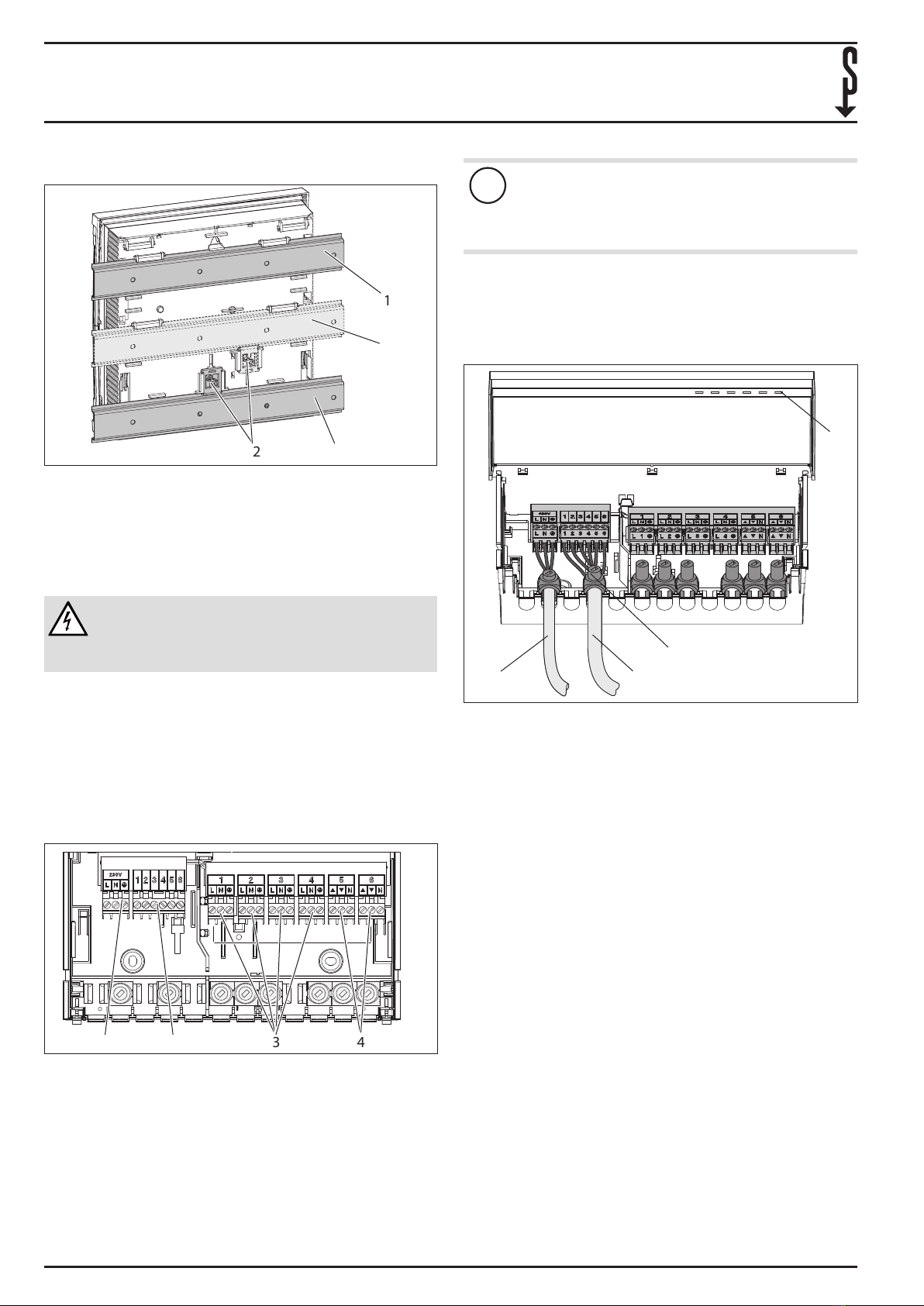

8.2 Schaltschrankmontage

26_03_14_0092

1 Hutschiene

2 Rastschieber

fMontieren Sie mit Hilfe der Rastschieber das Gehäuse auf

die Hutschienen im Schaltschrank.

8.3 Elektrischer Anschluss

GEFAHR Stromschlag!

Führen Sie alle elektrischen Anschluss- und Instal-

lationsarbeiten entsprechenden nationalen und

regionalen Vorschriften aus.

8.3.1 Allgemein

Beachten Sie die Bedienungs- und Installationsanleitung des

Regelgerätes.

Anschlussarbeiten dürfen nur von einem zugelassenen Fach-

handwerker entsprechend dieser Anweisung durchgeführt

werden!

8.3.2 Elektrische Anschlüsse

1 32

D0000036086

1 Versorgungsspannung für die Relaisbox

L/N/PE ~230 V / 50 Hz

2 Steuerspannung vom Regelgerät

3 Versorgungsspannung für Hochezienz-Umwälzpumpen

4 Versorgungsspannung für Umschaltventile

!Geräteschäden

Die Versorgungsspannung für die Relaisbox und das

Regelgerät müssen über dieselbe Absicherung ge-

führt werden (siehe Kapitel “Technische Daten / An-

schlussbeispiel“).

Die Klemmenbezeichnungen auf den Anschlussklemmen für

die Steuerspannung vom Regelgerät und die Versorgungs-

spannung für die Hocheffizienz-Umwälzpumpen müssen

identisch sein (siehe Kapitel “Technische Daten / Anschluss-

beispiel“).

D0000036087

1 Betriebsleuchte für Versorgungsspannung

2 Kabeldurchführungen mit Zugentlastung

3 Anschlusskabel für Steuerspannung

4 Anschlusskabel für Versorgungsspannung

fSetzen Sie die beiliegenden Kabeldurchführungen mit Zu-

gentlastung in das Gehäuse ein.

fFühren Sie alle elektrischen Anschlusskabel durch die Ka-

beldurchführungen mit Zugentlastung. Önen Sie hierzu

die Ausbrechönungen im Gehäuse.

fBenutzen Sie für die Steuerspannungen vom Regelgerät

und für die Versorgungsspannung der Relaisbox die bei-

liegenden Anschlusskabel.

fPrüfen Sie die Funktion der Zugentlastungen.

Sobald die Versorgungsspannung anliegt, leuchtet die Be-

triebsleuchte.

DEUTSCH

WPM-RBS WPM-RBS |5

INSTALLATION

TECHNISCHE DATEN

9. Technische Daten

9.1 Datentabelle

WPM-RBS

230381

Elektrische Daten

Netzanschluss 1/N/PE ~ 230 V

Leistungsaufnahme VA 5

Schaltleistung der Relais A 2

Max. Belastbarkeit der Relaisausgänge A2 (2)

Max. Spitzenlaststrom A65

Max. Strom über Klemme „Netz-L“ A 10

Ausführungen

Schutzart (IP) IP31

Dimensionen

Höhe mm 211

Breite mm 205

Tiefe mm 56

Gewichte

Gewicht kg 0,3

Werte

Umgebungstemperatur °C 0 - 50

9.2 Maße

D0000017276

9.3 Anschlussbeispiel

Regelgerät WPMW mit Relaisbox WPM-RBS

1 2 3

C 16 A

Solar

Mischer –

Mischer +

2. WE

Zirkulation

Heizkreis 2

Heizkreis 1

Quelle

Puer 2

Puer 1

Pumpen L

EVU L'

Netz L

Netz N

L N

230V 1 2 3 4 5 6 L NL N L NL N N

1 2 3 4 5 6

WPM II

WPM-RBS

D0000036088
