Stiga DECK PARK 121 M - 4WD User manual

TOSAERBA CON CONDUCENTE A BORDO SEDUTO
SEKAČKA SE SEDÍCÍ OBSLUHOU
HAVETRAKTOR/HAVETRAKTOR MED FRONTKLIPPER (FM)
AUFSITZMÄHER (RASENMÄHER MIT FAHRERSITZ MIT SITZENDEM BENUTZER)
RIDE-ON LAWNMOWER WITH SEATED OPERATOR
CORTADORA DE PASTO CON CONDUCTOR SENTADO
ISTUVA JUHIGA MURUNIITJA
PÄÄLTÄAJETTAVA RUOHONLEIKKURI
TONDEUSE À GAZON À CONDUCTEUR ASSIS
SJEDEĆA KOSILICA TRAVE S OPERATEROM
VEZETŐÜLÉSES FŰNYÍRÓGÉP
BALNINĖ VEJAPJOVĖ SU SĖDINČIU OPERATORIUMI
SĒŽOT VADĀMA ZĀLIENU PĻAUJMAŠĪNA
GRASMAAIER MET ZITTENDE BEDIENER
SITTEGRESSKLIPPER
KOSIARKA Z OPERATOREM JADĄCYM, W POZYCJI SIEDZĄCEJ NA MASZYNIE
CORTA-RELVAS PARA OPERADOR SENTADO
ЕЗДОВАЯ КОСИЛКА С СИДЕНЬЕМ
TRAKTORSKA KOSILNICA
ÅKGRÄSKLIPPARE OCH FRÄMRE KLIPPNING (FM)
MANUALE DI ISTRUZIONI.................................IT
INSTRUKTIONSMANUAL.................................CS
INSTRUKTIONSMANUAL.................................DA
GEBRAUCHSANWEISUNG .............................DE
INSTRUCTION MANUAL.................................. EN
USO Y MANTENIMIENT....................................ES
KASUTUSJUHEND.............................................. ET
KÄYTTÖOPAS ...........................................................FI
MANUEL D’UTILISATION.................................. FR
PRIRUČNIK ZA UPORABU .............................. HR
HASZNÁLATI UTASÍTÁS....................................HU
VARTOJIMO INSTRUKCIJA...............................LT
OPERATORA ROKASGRÅMATA.......................LV
GEBRUIKERSHANDLEIDINGNL....................NL
BRUKSANVISNING -VEDLIKEHOLD.........NO
INSTRUKCJE OBSŁUGI......................................PL
MANUAL DE USO ................................................ PT
РУKОВОДСТВО ПО ЭKСПЛУАТАЦИИ.....RU
PRIROČNIK Z NAVODILI ................................... SL
BRUKSANVISNING OCH UNDERHÅLL..... SV
171501256/7 06/2018

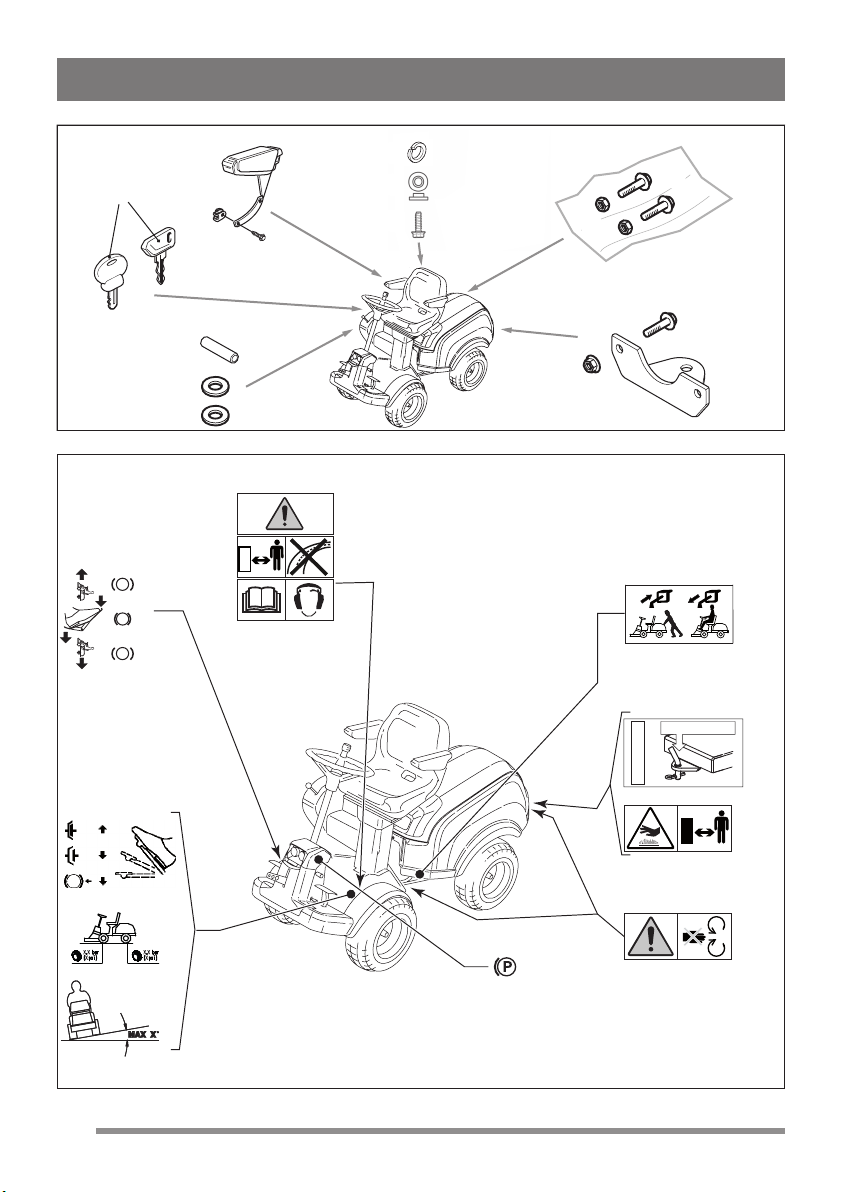

Park series 4WD
540 DPX
Type P901 CH D

A D
C
B
2
M
FH
E C
A
L I J K
G
N
B
D
Type :
WA
L
dB
s/n
Art.N.
4
kW - /min
kg
5
6
21
7 8 9
10
3
1

J
H
G
E
F
D
M
N
A
B
C
K
L
R

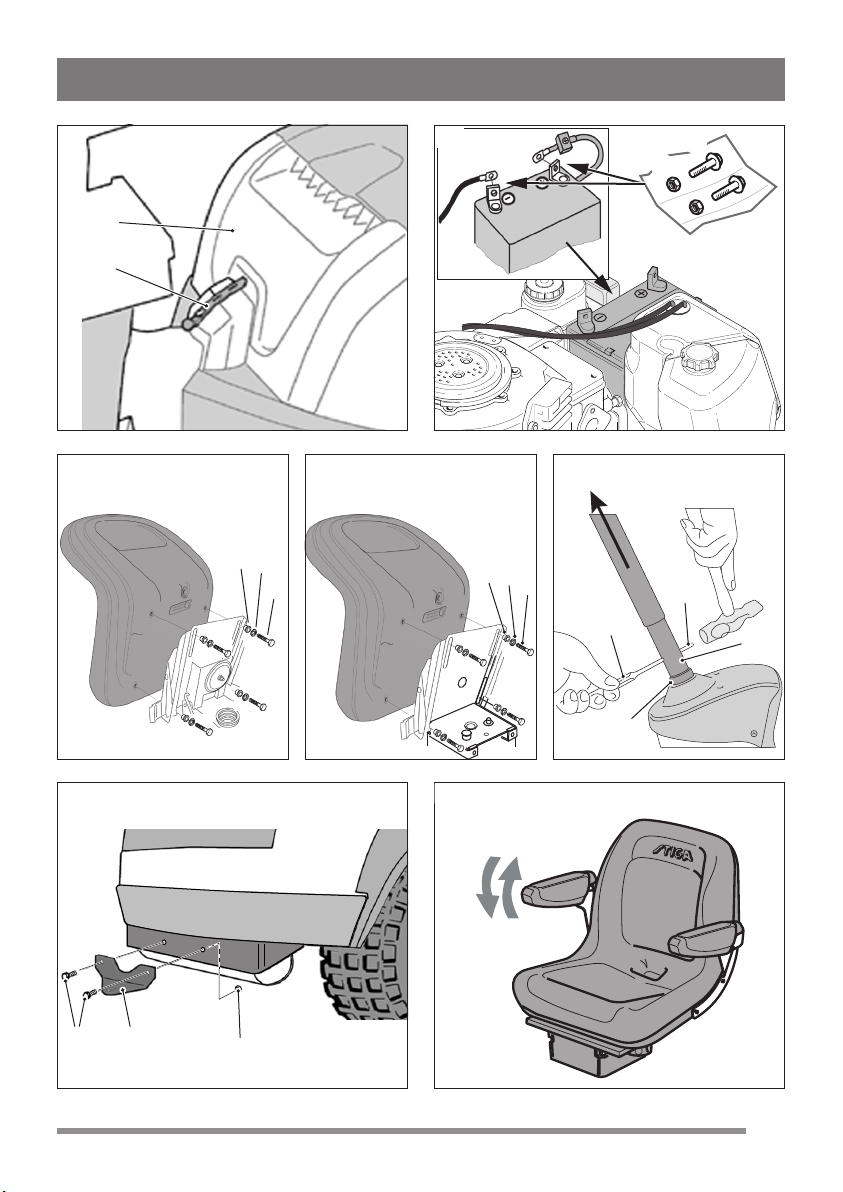

3
4
A
B
C
D
E
max xxx N (xxkg)
max xxx N (xxkg)

A
B
5E
F
6
BC A

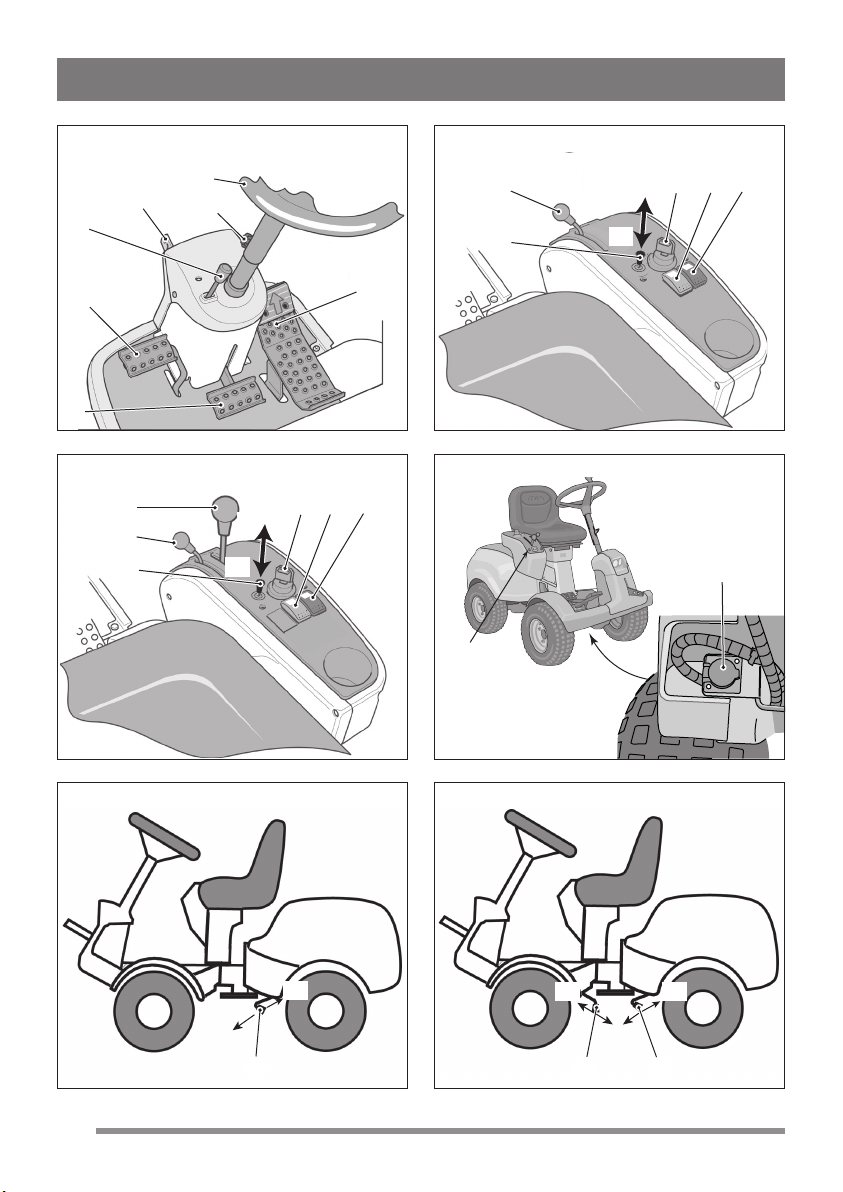

10 11 [540 4WD]
LK
R
8
D
C
B
A
9
L
K
R
7[520 2WD] [540 4WD]

A
A1
A2
16
AB
A1
B1
A2B2
17 [540 4WD][520 2WD]
A
B
C
C1
D
E
F
12
B
AC D E
B2
B1
13
H
B2
B1
A
B
C D E
14
A
B
15
[520 2WD]
[540 4WD]

A
B
18
B CA
19
A
20
1/3

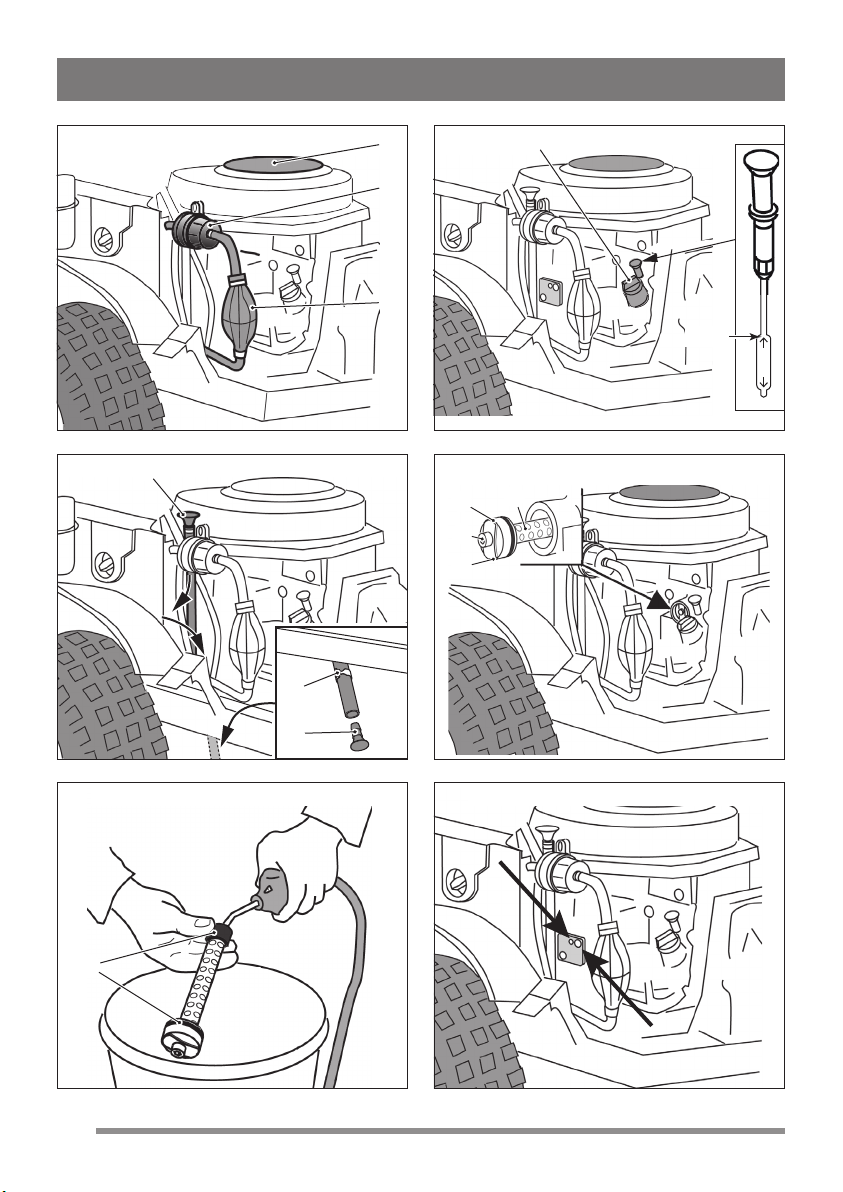

22 A
MAX
23
21

23
AB
24
B
A
C
26
A
C
B
C
27
A
28 29
C
B
A
24
A
min max
MAX
25
4WD 4WD

23
AB
31
A
MAX
MIN
32
AB
33
A
A
34 35
D
AC
B
30
A B
MAX
MIN
[540 4WD] [540 4WD]
[540 4WD][520 2WD]
[540 4WD]

23
AB
24

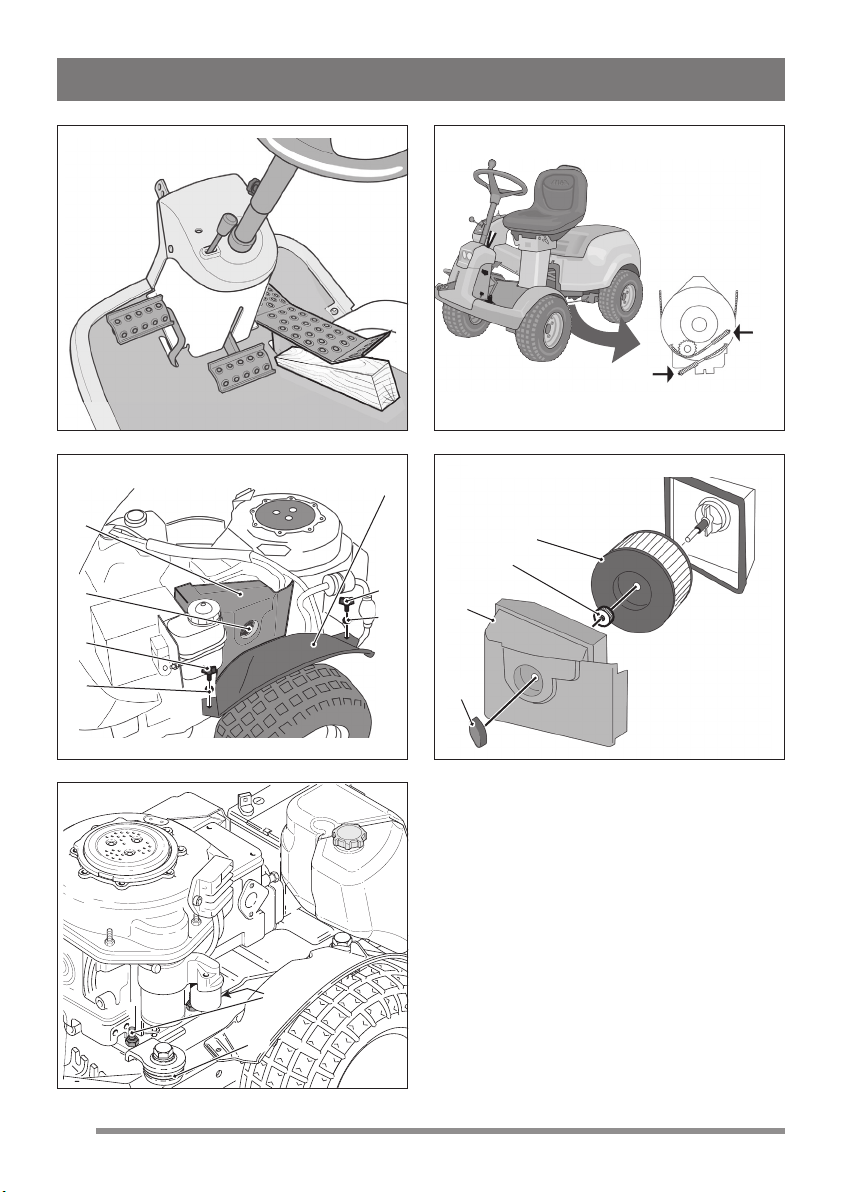

A
D
E
C
B
B
C
38
D
E
F
G
39
A
B
40
36
A
A
37

D
E
C
E
A
B
E
F

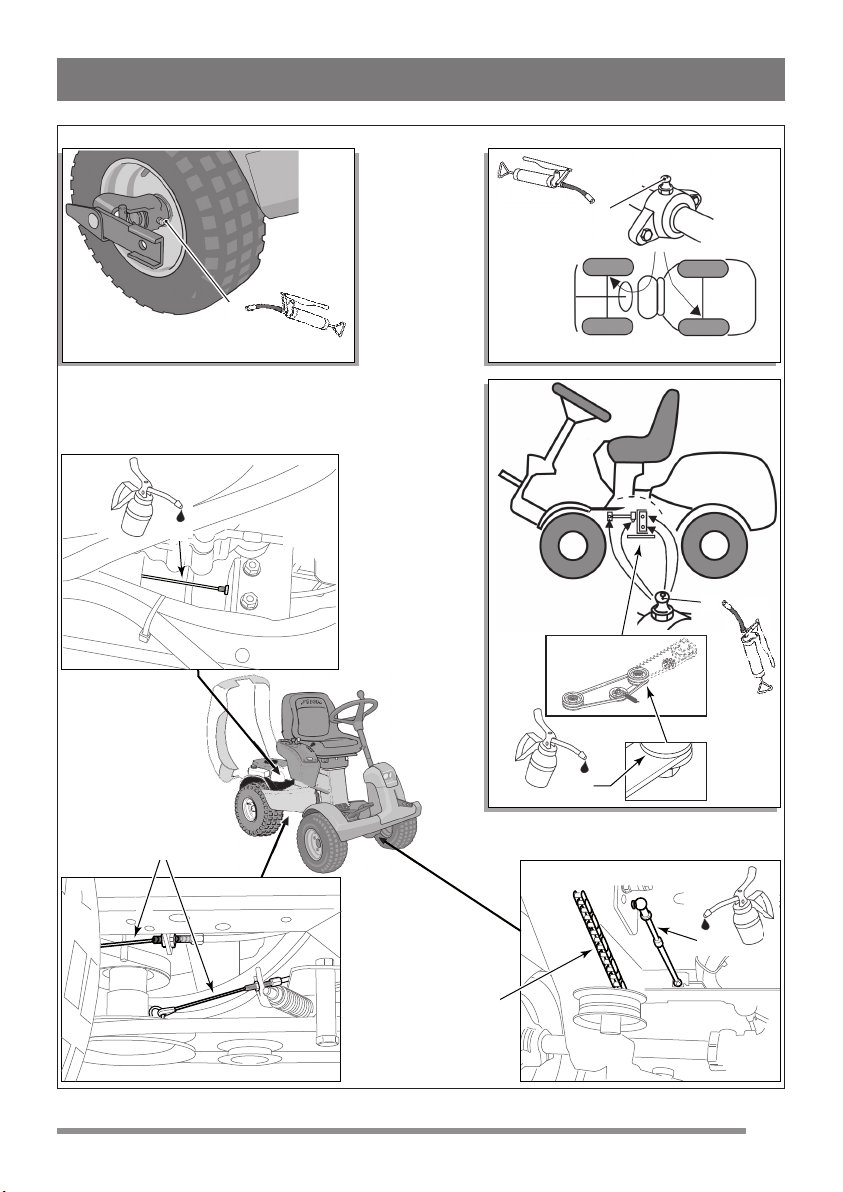

41

30
30
20
20
10
10
42
30
30
20
20
10
10
43 [540 4WD][520 2WD]

[1] Type P 901 CH D
[2] Modello Park 540 DPX
[3] Motore Hatz 1B50V
[4] Cilindrata cc 517
[5] Trazione 4WD
[6] Potenza kW 7,8
[7] Giri motore rpm 3200
[8] Impianto elettrico 12 V
[9] Batteria VLRA
[10] Carburante • EN 590
• BS 2869 A1/A2
• ASTM D 975 - 1D / 2D
[11] Capacità serbatoio carburante l 12
[12] Olio motore SAE 10W30 (-24°C a +45°C)
SAE 5W40 (-30°C a +45°C)
[13] Olio motore, speciche • ACEA-B2-E2
• API-CF-CG o SHPD
[14] Capacità serbatoio olio motore l 1,7
[15] Olio Trasmissione 5W-40 / 5W-50
[16] Quantità olio trasmissione al momento del
cambio l 4
[17] Candela -
[18] Candela, distanza elettrodi mm -
[19] Pneumatici dim. 16x7.50-8
[20] Pressione pneumatici anteriore bar 0,6 - psi 9
posteriore bar 0,4 - psi 6
[21] Altezza di taglio mm
[22] Velocità di avanzamento (indicativa), in marcia
avanti km/h 10
[23] Velocità di avanzamento (indicativa), in retro-
marcia km/h 6
[24] Massa kg 256
[25] Dimensioni di ingombro Fig. 2 -
[26] A = Lunghezza mm 1960
[27] B = Passo mm 992,5
[28] C = Altezza mm 1236
[29] D = Larghezza mm 864
[30] Livello di potenza sonora misurato dB(A) 103
[31] Incertezza dB(A) 0,7
[32] Livello di potenza sonora garantito dB(A) 103
[33] Livello di pressione sonora dB(A) 88
[34] Incertezza dB(A) 2,01
[35] Valore delle vibrazioni al posto di guida m/s21
[36] Incertezza m/s20,49
[37] Valore delle vibrazioni al volante m/s25
[38] Incertezza m/s21,49
I
IT
ITALIANO
(Istruzioni Originali)
0 TABELLA DATI TECNICI

[39] ACCESSORI A RICHIESTA
[40] Descrizione Type
[41] Rimorchio 45-03453-997 / ST-1405
[42] Fertilizzatore 45-03153-997
[43] Raccogli foglie e erba 45-03313-997
45-02616-997
[44] Rastrello ST-1407 / ST-1408
[45] Catene da neve √
[46] Ruote da fango / neve √
[47] Assieme del dispositivo di taglio 125C E
[48] Erpice frontale PA304
[49] Trinciatrice PA409 / PA409 E
[50] Spazzaneve a turbina PA407
[51] Spazzatrice frontale PA501 / PVA101 /
FKM 900 KA
[52] Spalaneve a lama ST-1404
[53] Arieggiatore/scaricatore LAR 1405 / LAR 1405 E
[54] Sollevatore posteriore per accessori ST-1406
II
IT ITALIANO (Istruzioni Originali)
0 TABELLA DATI TECNICI

[57] TABELLA PER LA CORRETTA COMBINAZIONE DEGLI ACCESSORI
[58] ACCESSORI POSTERIORI
Accessorio
[60]
[41] [42] [43] [44] [45] [46]
[59] ACCESSORI FRONTALI
[45]
√ √ ----
[47]
√√√√-√
[48]
√- - √- -
[49]
- - √- - √
[50]
-√- - √ √
[51]
-√- - √ √
[52]
-√- - √ √
[53 ]
- - √---
III
IT
ITALIANO
(Istruzioni Originali)
0 TABELLA DATI TECNICI

[1] Typ
[2] Model
[3] Motor
[4] Objem motoru
[5] Trakce
[6] Výkon
[7] Otáčky motoru
[8] Elektrický systém
[9] Akumulátor
[10] Palivo
[11] Kapacita palivové nádrže
[12] Motorový olej
[13] Motorový olej, provozní třída
[14] Kapacita nádrže motorového oleje
[15] Převodový olej
[16] Množství převodového oleje v momentě převodu
[17] Svíčka
[18] Svíčka, vzdálenost elektrod
[19] Pneumatiky
[20] Tlak v pneumatikách přední pneumatikách
zadní pneumatiky
[21] Výška sekání
[A]
Informace o výšce sekání naleznete v části “Tabulka
technických údajů” manuálu "jednotky sekací
jednotky"
[22] Rychlost postupu (indikativní) při postupu napřed
[23] Rychlost postupu (indikativní) při couvání
[24] Hmotnost
[25] Rozměry stroje;
[26] A = Délka
[27] B = Krok
[28] C = Výška
[29] D = Šířka
[30] Naměřená hladina akustického výkonu
[31] Nejistá
[32] Garantovaná hladina akustického výkonu
[33] Hladina akustického tlaku
[34] Nejistá
[35] Hodnota vibrací na místě řidiče
[36] Nejistá
[37] Hodnota vibrací u volantu
[38] Nejistá
[39] PŘÍSLUŠENSTVÍ NA POŽÁDANÍ
[40] Popis
[41] Přívěs
[42] Rozmetadlo hnojiv
[43] Sběrač listí a trávy
[44] Pohrabovač
[45] Sněhové řetězy
[46] Kola do bláta / sněhu
[47] Sekací jednotka
[48] Přední brána
[49] Řezačka
[50] Turbínová sněhová fréza
[51] Přední zametací zařízení
[52] Sněhová radlice
[53] Provzdušňovač/rozrývač
[54] Zadní zdvih pro příslušenství
[57] TABULKA PRO SPRÁVNOU KOMBINACI
PŘÍSLUŠENSTVÍ
[58] ZADNÍ PŘÍSLUŠENSTVÍ
[59] FŘEDNÍ PŘÍSLUŠENSTVÍ
[60] Příslušenství
0 TABULKA TECHNICKÝCH ÚDAJŮ
CS ČESKY (Překlad původních pokynů)

[1] Type
[2] Model
[3] Motor
[4] Cylindervolumen
[5] Antrieb
[6] Eekt
[7] Motoromdrejninger
[8] Elektrisk anlæg
[9] Batteri
[10] Brændstof
[11] Brændstoftankens rumfang
[12] Motorolie
[13] Motorolie, klassicering
[14] Motorolietankens rumfang
[15] Transmissionsolie
[16] Transmissionsoliemængde på udskift-
ningstidspunktet
[17] Tændrør
[18] Tændrør, elektrodeafstand
[19] Dæk
[20] Dæktryk forhjul
baghjul
[21] Schnitthöhe
[A]
Indhent oplysninger om klippehøjden i “Tabel over
tekniske specikationer” i vejledningen “klippeag-
gregat”
[22] Fremføringshastighed (vejledende), i fremgear
[23] Fremføringshastighed (vejledende), i bakgear
[24] Vægt
[25] Pladskrav
[26] A = Længde
[27] B = Akselafstand
[28] C = Højde
[29] D = Bredde
[30] Målt lydeektniveau
[31] Usikkerhed
[32] Garanteret lydeektniveau
[33] Lydtrykniveau
[34] Usikkerhed
[35] Vibrationsværdi ved førerpladsen
[36] Usikkerhed
[37] Vibrationsværdi ved rattet
[38] Usikkerhed
[39] EKSTRAUDSTYR
[40] Beskrivelse
[41] Anhænger
[42] Gødningsspreder
[43] Blad- og græsindsamler
[44] Rive
[45] Snekæder
[46] Mudder- og snehjul
[47] Klippeaggregat
[48] Frontharve
[49] Skæremaskine
[50] Turbineudstyret sneplov
[51] Frontmonteret fejemaskine
[52] Sneplov med klinge
[53] Udluftningsgreb/plænelufter
[54] Udstyrsløfteaggregat bagpå
[57] TABEL OVER UDSTYRETS KORREKTE KOMBI-
NATION
[58] BAGMONTERET TILBEHØR
[59] FORMONTERET TILBEHØR
[60] Tilbehør
0 TABEL OVER TEKNISKE SPECIFIKATIONER
DA
DANSK
(Oversættelse af de originale anvisninger)

[1] Typ
[2] Modell
[3] Motor
[4] Hubraum
[5] Antrieb
[6] Leistung
[7] Motordrehzahl
[8] Elektrische Anlage
[9] Batterie
[10] Kraftsto
[11] Kraftstotankinhalt
[12] Motoröl
[13] Motoröl, Betriebsklasse
[14] Inhalt Motorölbehälter,
[15] Getriebeöl
[16] Getriebeölmenge beim Wechsel
[17] Zündkerze
[18] Zündkerze, Elektrodenabstand
[19] Bereifung
[20] Reifendruck vorn
hinten
[21] Schnitthöhe
[A]
Für die Schnitthöhe siehe "Übersicht der tech-
nischen Daten" in der Anleitung "Baugruppe
Mähwerk"
[22] Fahrgeschwindigkeit (ca.), vorwärts
[23] Fahrgeschwindigkeit (ca.), rückwärts
[24] Gewicht
[25] Abmessungen
[26] A = Länge
[27] B = Radstand
[28] C = Höhe
[29] D = Breite
[30] Gemessener Schallleistungspegel
[31] Messunsicherheit
[32] Garantierter Schallleistungspegel
[33] Schalldruckpegel
[34] Messunsicherheit
[35] Vibrationen am Fahrersitz
[36] Messunsicherheit
[37] Vibrationen am Lenkrad
[38] Messunsicherheit
[39] SONDERZUBEHÖR
[40] Beschreibung:
[41] Anhänger
[42] Dungstreuer
[43] Laub- und Grassammler
[44] Harken
[45] Schneeketten
[46] M+S-Räder (Matsch- und Schneeräder)
[47] Baugruppe Mähwerk
[48] Frontegge
[49] Häcksler
[50] Schneefräse
[51] Kehrvorsatz
[52] Schneepug
[53] Vertikutierer/Lockerer
[54] Heckseitiger Geräteheber
[57] ÜBERSICHT FÜR DIE KORREKTE ZUBEHÖR-
KOMBINATION
[58] HECKSEITIGES ZUBEHÖR
[59] FRONTSEITIGES ZUBEHÖR
[60] Zubehör
0 ÜBERSICHT DER TECHNISCHEN DATEN
DE DEUTSCH (Übersetzung der Originalanleitung)

[1] Type
[2] Model
[3] Engine
[4] Engine displacement
[5] Traction
[6] Power
[7] Engine revs
[8] Electrical System
[9] Battery
[10] Fuel
[11] Fuel tank capacity
[12] Engine oil
[13] Engine oil, service category
[14] Engine oil tank capacity
[15] Transmission uid
[16] Quantity of transmission uid required for uid
change
[17] Spark plug
[18] Spark gap
[19] Tyres
[20] Tyre pressure front
rear
[21] Cutting height
[A] For the cutting height, please refer to the "Technical
Data Table" in the cutting device assy manual.
[22] Forward travel speed (indicative)
[23] Reverse travel speed (indicative)
[24] Weight
[25] Overall dimensions
[26] A = Length
[27] B = Pitch
[28] C = Height
[29] D = Width
[30] Measured sound power level
[31] Uncertainty
[32] Guaranteed sound power level
[33] Sound pressure level
[34] Uncertainty
[35] Vibration value in the driver's seat
[36] Uncertainty
[37] Vibration value in the steering wheel
[38] Uncertainty
[39] ACCESSORIES AVAILABLE ON REQUEST
[40] Description
[41] Trailer
[42] Fertilizer spreader
[43] Grass and leaf collector
[44] Rake
[45] Snow chains
[46] Mud / Snow wheels
[47] Cutting device assy
[48] Front harrow
[49] "Shredder
[50] Snow thrower
[51] Front sweeper
[52] Blade type snow plough
[53] Aerator/scarier
[54] Rear lifting assembly for accessories
[57] TABLE FOR CORRECT ACCESSORY COMBINA-
TIONS
[58] REAR ACCESSORIES
[59] FRONT ACCESSORIES
[60] Accessory
0 TECHNICAL DATA TABLE
EN
ENGLISH
(Translation of the Original Instructions)

[1] Tipo
[2] Modelo
[3] Motor
[4] Cilindrada
[5] Tracción
[6] Potencia
[7] Revoluciones del motor
[8] Sistema eléctrico
[9] Batería
[10] Carburante
[11] Capacidad del depósito de carburante
[12] Aceite motor
[13] Aceite motor, tipo de servicio
[14] Capacidad del depósito de aceite del motor
[15] Aceite de transmisión
[16] Cantidad de aceite de transmisión al efectuar el
cambio
[17] Bujía
[18] Bujía, distancia electrodos
[19] Neumáticos
[20] Presión de neumáticos delantera
trasera
[21] Altura de corte
[A]
Para más información sobre la altura de corte, con-
sulte la “Tabla de Datos Técnicos” del manual “grupo
del dispositivo de corte”
[22] Velocidad de avance (indicativa) con marcha
adelante
[23] Velocidad de avance (indicativa) con marcha atrás
[24] Peso
[25] Dimensiones
[26] A = Longitud
[27] B = Paso
[28] C = Altura
[29] D = Anchura
[30] Nivel de potencia sonora medido
[31] Incertidumbre
[32] Nivel de potencia sonora garantizado
[33] Nivel de presión sonora
[34] Incertidumbre
[35] Valor de las vibraciones en el puesto de conducción
[36] Incertidumbre
[37] Valor de vibraciones en el volante
[38] Incertidumbre
[39] ACCESORIOS BAJO PEDIDO
[40] Descripción
[41] Remolque
[42] Fertilizador
[43] Recoge hojas e hierba
[44] Rastrillo
[45] Cadenas para nieve
[46] Ruedas para fango y nieve
[47] Grupo del dispositivo de corte
[48] Arado frontal
[49] Trituradora
[50] Quitanieves
[51] Quitanieves frontal
[52] Quitanieves de cuchilla
[53] Aireador/escaricador
[54] Elevador trasero para accesorios
[57] TABLA PARA COMBINAR ACCESORIOS
[58] ACCESORIOS TRASEROS
[59] ACCESORIOS FRONTALES
[60] Accesorio
0 TABLA DE DATOS TÉCNICOS
ES ESPAÑOL (Traducción de las instrucciones originales)
