Original GebrauchsanleitungGedruckt auf chlorfrei gebleichtem Papier.
Druckfarben enthalten pflanzliche Öle, Papier ist recycelbar.
© ANDREAS STIHL AG & Co. KG, 2013 0458-769-9921-C. VA0.F13. 0000006296_004_D
KGA 770
deutsch
1
{Diese Gebrauchsanleitung ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten, besonders das Recht der
Vervielfältigung, Übersetzung und der Verarbeitung mit elektronischen Systemen.
Inhaltsverzeichnis
Verehrte Kundin, lieber Kunde,
vielen Dank, dass Sie sich für ein
Qualitätserzeugnis der Firma STIHL
entschieden haben.
Dieses Produkt wurde mit modernen
Fertigungsverfahren und
umfangreichen
Qualitätssicherungsmaßnahmen
hergestellt. Wir sind bemüht alles zu tun,
damit Sie mit diesem Gerät zufrieden
sind und problemlos damit arbeiten
können.
Wenn Sie Fragen zu Ihrem Gerät
haben, wenden Sie sich bitte an Ihren
Händler oder direkt an unsere
Vertriebsgesellschaft.
Ihr
Dr. Nikolas Stihl
Zu dieser Gebrauchsanleitung 2
Sicherheitshinweise und
Arbeitstechnik 2
Gerät komplettieren 7
Gerät transportieren 8
Funktionsbeschreibung 10
Ladegerät elektrisch anschließen 10
Akkumulator laden 10
Leuchtdioden (LED) am
Akkumulator 11
Leuchtdioden (LED) am Ladegerät 13
Gerät einschalten 14
Arbeiten 14
Gerät ausschalten 15
Nach der Arbeit 16
Gerät aufbewahren 16
Prüfung und Wartung durch den
Benutzer 17
Wartungs- und Pflegehinweise 19
Verschleiß minimieren und
Schäden vermeiden 20
Wichtige Bauteile 21
Technische Daten 22
Sonderzubehör 23
Betriebsstörungen beheben 24
Reparaturhinweise 27
Entsorgung 27
EG Konformitätserklärung 27
Anschriften 28
Qualitäts-Zertifikat 29

KGA 770
deutsch
2
Bildsymbole
Sämtliche Bildsymbole, die auf dem
Gerät angebracht sind, sind in dieser
Gebrauchsanleitung erklärt.
Kennzeichnung von Textabschnitten
WARNUNG
Warnung vor Unfall- und
Verletzungsgefahr für Personen sowie
vor schwerwiegenden Sachschäden.
HINWEIS
Warnung vor Beschädigung des
Gerätes oder einzelner Bauteile.
Technische Weiterentwicklung
STIHL arbeitet ständig an der
Weiterentwicklung sämtlicher
Maschinen und Geräte; Änderungen
des Lieferumfanges in Form, Technik
und Ausstattung müssen wir uns
deshalb vorbehalten.
Aus Angaben und Abbildungen dieser
Gebrauchsanleitung können deshalb
keine Ansprüche abgeleitet werden.
Zur Verwendung
Das Akku-Kehrgerät ermöglicht eine
Beseitigung von Straßenschmutz, Laub,
Gras, Papier und Ähnlichem auf ebenen
und harten Flächen. Die Tellerbesen
und die Kehrwalze werden durch
Motoren angetrieben.
Das Akku-Kehrgerät kann auch ohne
Motorunterstützung betrieben werden.
Keine gesundheitsgefährdende Stoffe
aufkehren.
Das Gerät ist nicht für das Aufkehren
von Flüssigkeiten geeignet.
Niemals explosive Stäube,
Flüssigkeiten, Säuren oder
Lösungsmittel aufkehren.
Gerät nicht in explosionsgefährdeten
Bereichen betreiben.
Gerät nicht als Transportmittel
verwenden.
Der Einsatz des Geräts für andere
Zwecke ist nicht zulässig und kann zu
Unfällen oder Schäden am Gerät führen.
Keine Änderungen am Produkt
vornehmen – auch dies kann zu Unfällen
oder Schäden am Gerät führen.
Generell zu beachten
Länderbezogene
Sicherheitsvorschriften, z. B. von
Berufsgenossenschaften, Sozialkassen,
Behörden für Arbeitsschutz und
anderen beachten.
Der Einsatz Schall emittierender Geräte
kann durch nationale wie auch örtliche,
lokale Vorschriften zeitlich begrenzt
sein.
Wer zum ersten Mal mit dem Gerät
arbeitet: Vom Verkäufer oder von einem
anderen Fachkundigen erklären lassen,
wie man damit sicher umgeht – oder an
einem Fachlehrgang teilnehmen.
Personen, die aufgrund eingeschränkter
physischer, sensorischer oder geistiger
Fähigkeit nicht in der Lage sind, das
Gerät sicher zu bedienen, dürfen nur
unter Aufsicht oder nach Anweisung
durch eine verantwortliche Person damit
arbeiten.
Zu dieser
Gebrauchsanleitung Sicherheitshinweise und Arbeitstechnik
Besondere
Sicherheitsmaßnahmen
sind beim Arbeiten mit
diesem Gerät nötig.
Die gesamte Gebrauchs-
anleitung vor der ersten
Inbetriebnahme aufmerk-
sam lesen und für
späteren Gebrauch
sicher aufbewahren.
Nichtbeachten der
Gebrauchsanleitung
kann lebensgefährlich
sein.

KGA 770
deutsch
3
Minderjährige dürfen nicht mit dem
Gerät arbeiten – ausgenommen
Jugendliche über 16 Jahre, die unter
Aufsicht ausgebildet werden.
Kinder beaufsichtigen, um
sicherzustellen, dass sie nicht mit dem
Gerät spielen.
Der Benutzer ist verantwortlich für
Unfälle oder Gefahren, die gegenüber
anderen Personen oder deren Eigentum
auftreten.
Gerät nur an Personen weitergeben
oder ausleihen, die mit diesem Modell
und seiner Handhabung vertraut sind –
stets die Gebrauchsanleitung mitgeben.
Wer mit dem Gerät arbeitet, muss
ausgeruht, gesund und in guter
Verfassung sein.
Wer sich aus gesundheitlichen Gründen
nicht anstrengen darf, sollte seinen Arzt
fragen, ob die Arbeit mit einem Gerät
möglich ist.
Nach der Einnahme von Alkohol,
Medikamenten, die das
Reaktionsvermögen beeinträchtigen
oder Drogen darf nicht mit dem Gerät
gearbeitet werden.
Bekleidung und Ausrüstung
Vorschriftsmäßige Bekleidung und
Ausrüstung tragen.
Keine Kleidung tragen, die sich in
bewegenden Teilen des Gerätes
verfangen kann. Auch keinen Schal,
keine Krawatte und keinen Schmuck.
Feste Schuhe mit griffiger, rutschfester
Sohle tragen.
STIHL bietet ein umfangreiches
Programm an persönlicher
Schutzausstattung an.
Zum Gerät
Keine Änderungen am Gerät
vornehmen – die Sicherheit kann
dadurch gefährdet werden. Für
Personen- und Sachschäden, die bei
der Verwendung nicht zugelassener
Anbaugeräte auftreten, schließt STIHL
jede Haftung aus.
Gerät transportieren
Entsprechendes Kapitel in der
Gebrauchsanleitung beachten.
Immer Gerät ausschalten und
Akkumulator aus dem Gerät
herausnehmen – auch beim Transport
über kurze Strecken. Dadurch kein
unbeabsichtigtes Anlaufen des Motors.
Gerät nicht am Handgriff des
Kehrbehälters tragen.
In Fahrzeugen: Gerät gegen Umkippen,
Verrutschen und Beschädigung sichern.
Gerät reinigen
Gerät von Staub und Schmutz reinigen –
keine Fett lösenden Mittel verwenden.
Kunststoffteile mit einem feuchten Tuch
reinigen. Scharfe Reinigungsmittel
können den Kunststoff beschädigen.
Zur Reinigung von Tellerbesen oder
Kehrwalze feste Handschuhe tragen,
um Schnittverletzungen durch scharfe
Gegenstände zu verhindern.
Zur Reinigung des Gerätes keine
Hochdruckreiniger verwenden. Der
harte Wasserstrahl kann Teile des
Gerätes beschädigen.
Gerät nicht mit Wasser abspritzen.
Tellerbesen und Kehrwalze nicht mit
Druckluft reinigen. Der harte Luftstrahl
kann die Borsten beschädigen.
Gerät aufbewahren
Wird das Gerät nicht benutzt, ist es so
abzustellen, dass niemand gefährdet
wird. Gerät vor unbefugtem Zugriff
sichern.
Gerät gegen Umfallen oder
unkontrolliertes Umklappen des
Schubbügels sichern.
Nicht in den Schwenkbereich des
Schubbügels geifen – durch
unbeabsichtigtes Umfallen des
Schubbügels können Körperteile
zwischen Schubbügel und Gehäuse
eingeklemmt werden –
Verletzungsgefahr!
Gerät sicher in einem trockenen Raum,
dem Geräteschalter in Stellung 0 und
nur mit entnommenem Akkumulator
aufbewahren.
Zubehör und Ersatzteile
Nur solche Teile oder Zubehöre
anbauen, die von STIHL für dieses
Gerät zugelassen sind oder technisch
Gleichartige. Bei Fragen dazu an einen
Fachhändler wenden. Nur hochwertige
Teile oder Zubehöre verwenden.
Ansonsten kann die Gefahr von Unfällen
oder Schäden am Gerät bestehen.
Lange Haare zusammen-
binden und sichern
(Kopftuch, Mütze, Helm
etc.).

KGA 770
deutsch
4
STIHL empfiehlt STIHL Original Teile
und Zubehör zu verwenden. Diese sind
in ihren Eigenschaften optimal auf das
Produkt und die Anforderungen des
Benutzers abgestimmt.
Zum Antrieb
Akkumulator
–nur Original STIHL Akkumulatoren
verwenden
–STIHL Akkumulator nur mit STIHL
Geräten verwenden und mit STIHL
Ladegeräten laden
–Akkumulator vor Benutzung laden
–keinen defekten, beschädigten oder
deformierten Akkumulator laden
oder verwenden. Den Akkumulator
nicht öffnen, beschädigen und nicht
fallen lassen
–Akkumulator außerhalb der
Reichweite von Kindern lagern
–bei Nichtgebrauch den Akkumulator
vor direkter Sonneneinstrahlung
schützen
–Akkumulator nicht Mikrowellen oder
hohem Druck aussetzen
–keine Gegenstände in die
Lüftungsschlitze des Akkumulators
stecken
–Akkumulatorkontakte niemals mit
metallischen Gegenständen
verbinden (kurzschließen).
Akkumulator kann durch
Kurzschluss beschädigt werden.
Nicht benutzten Akkumulator fern
von Metallgegenständen (z. B.
Nägel, Münzen, Schmuck) halten.
Keine metallischen
Transportbehälter verwenden.
–Bei Beschädigung oder bei falscher
Anwendung kann Flüssigkeit aus
dem Akkumulator austreten –
Hautkontakt vermeiden!
Austretende Akkumulatorflüssigkeit
kann zu Hautreizungen,
Verbrennungen und Verätzungen
führen. Bei zufälligem Kontakt die
betroffenen Hautstellen mit reichlich
Wasser und Seife abwaschen.
Wenn die Flüssigkeit in die Augen
kommt, nicht reiben und die Augen
mit reichlich Wasser mindestens 15
Minuten spülen. Zusätzlich ärztliche
Hilfe in Anspruch nehmen.
Ladegerät
–nur Original STIHL Ladegeräte
verwenden
–nur zum Laden von geometrisch
passenden STIHL Akkumulatoren
mit einer Kapazität bis maximal
50 Ah und einer Spannung bis
maximal 42 Volt verwenden
–keine defekten, beschädigten oder
deformierten Akkumulatoren laden
–Ladegerät nur an die auf dem
Typenschild angegebene
Netzspannung und Netzfrequenz
anschließen – Ladegerät nur an
einer gut zugänglichen Steckdose
anschließen
–kein defektes oder beschädigtes
Ladegerät verwenden
–Ladegerät nicht öffnen
–Ladegerät außerhalb der
Reichweite von Kindern lagern
–Ladegerät bei
Umgebungstemperaturen zwischen
+ 5 °C bis + 40 °C betreiben
–Ladegerät nicht abdecken, damit es
ungehindert abkühlen kann
Vor Regen schützen –
nicht in Flüssigkeiten
tauchen.
Vor Hitze und offenem
Feuer schützen – niemals
ins Feuer werfen –
Explosionsgefahr!
Einsatz und Lagerung
des Akkumulators nur im
Temperaturbereich von
-10 °C bis max. + 50 °C.
Vor Regen und Feuchtig-
keit schützen.
Nur in geschlossenen
und trockenen Räumen
verwenden und
aufbewahren.

KGA 770
deutsch
5
–Kontakte des Ladegerätes niemals
mit metallischen Gegenständen
(z. B. Nägel, Münzen, Schmuck)
verbinden (kurzschließen).
Ladegerät kann durch Kurzschluss
beschädigt werden.
–bei Rauchentwicklung oder Feuer
im Ladegerät sofort den
Netzstecker ziehen
–keine Gegenstände in die
Lüftungsschlitze des Ladegerätes
stecken – Gefahr eines elektrischen
Schlags bzw. Kurzschlusses!
–nicht auf leicht brennbarem
Untergrund (z. B. Papier, Textilien)
bzw. in leicht brennbarer
Umgebung betreiben –
Brandgefahr!
–nicht in explosionsgefährdeter
Umgebung betreiben, also in einer
Umgebung, in der sich brennbare
Flüssigkeiten (Dämpfe), Gase oder
Stäube befinden. Ladegeräte
können Funken erzeugen, die den
Staub oder die Dämpfe entzünden
können – Explosionsgefahr!
–Netzstecker nicht durch Ziehen an
der Anschlussleitung aus der
Steckdose ziehen, sondern immer
am Netzstecker anfassen.
Beschädigte Anschlussleitung
durch Elektro-Fachkraft
instandsetzen lassen
–Anschlussleitung nicht
zweckentfremden z. B. um das
Ladegerät zu tragen oder
aufzuhängen
–Nicht den Vorschriften
entsprechende Anschlussleitungen
dürfen nicht verwendet werden
–Anschlussleitung so verlegen und
kennzeichnen, dass sie nicht
beschädigt und niemand gefährdet
werden kann – Stolpergefahr
vermeiden
Stromschlaggefahr vermindern durch:
–elektrischen Anschluss nur an einer
vorschriftsmäßig installierten
Steckdose
–Isolierung von Anschlussleitung und
Stecker in einwandfreiem Zustand
Nach Gebrauch des Ladegerätes den
Netzstecker ziehen.
Zur Bedienung
Vor der Arbeit
Gerät nur dann in Betrieb nehmen, wenn
alle Bauteile unbeschädigt sind.
Gerät auf betriebssicheren Zustand
prüfen – entsprechende Kapitel in der
Gebrauchsanleitung beachten:
–Geräteschalter muss sich leicht in
Stellung 0 betätigen lassen
–Geräteschalter muss sich in
Stellung 0 befinden
–Kontakte im Akkumulatorschacht
des Gerätes auf Fremdkörper
prüfen
–Akkumulator richtig einsetzen –
muss hörbar einrasten
–Handgriffe müssen sauber und
trocken, frei von Öl und Schmutz
sein – wichtig zur sicheren
Handhabung des Gerätes
–festen Sitz des Schubbügels prüfen
–Zustand des Gehäuses prüfen
–Zustand und festen Sitz des
Kehrbehälters prüfen
–Tellerbesen und Kehrwalze auf
festgeklemmte Teile und
festgefahrenen Schmutz prüfen –
Borsten müssen frei beweglich sein
–Kehrdruckeinstellung prüfen bzw.
auf den zu kehrenden Untergrund
einstellen
–Keine Änderung an den
Bedienungs- und
Sicherheitseinrichtungen
vornehmen
Das Gerät darf nur in betriebssicherem
Zustand betrieben werden –
Unfallgefahr!
Geräteschalter nicht mit dem Fuß
betätigen.
Anschlussleitung des
Ladegeräts regelmäßig
auf Beschädigungen
prüfen. Bei
Beschädigung der
Anschlussleitung sofort
den Netzstecker ziehen –
Lebensgefahr durch
Stromschlag!

KGA 770
deutsch
6
Während der Arbeit
Bei drohender Gefahr bzw. im Notfall
sofort Gerät ausschalten und
Akkumulator herausnehmen.
Bei blockiertem Tellerbesen oder
blockierter Kehrwalze Gerät
ausschalten und Akkumulator
herausnehmen – erst dann die Blockade
entfernen. Feste Handschuhe tragen,
um Schnittverletzungen durch scharfe
Gegenstände zu verhindern.
Niemals in die drehenden Borsten
greifen – Unfallgefahr!
Während der Arbeit nicht an
Gegenstände z. B. Regale, Baugerüste
stoßen – Gefahr durch Umkippen oder
Herunterfallen von Gegenständen
Kinder, Tiere und Zuschauer fernhalten.
Gerät niemals unbeaufsichtigt laufen
lassen.
Gerät nicht im Regen stehen lassen.
Gerät nicht ohne eingesetzten
Kehrbehälter betreiben.
Vorsicht bei Glätte, Nässe, Schnee, an
Abhängen, auf unebenem Gelände etc.
– Rutschgefahr!
Rechtzeitig Arbeitspausen einlegen, um
Müdigkeit und Erschöpfung
vorzubeugen – Unfallgefahr!
Bei Staubentwicklung immer
Staubschutzmaske tragen.
Bei spürbaren Veränderungen im
Laufverhalten (z. B. höhere Vibrationen,
Schwergängigkeit) Arbeit unterbrechen
und Ursachen für die Veränderungen
beseitigen.
Falls das Gerät nicht
bestimmungsgemäßer Beanspruchung
(z. B. Gewalteinwirkung durch Schlag
oder Sturz) ausgesetzt wurde,
unbedingt vor weiterem Betrieb auf
betriebssicheren Zustand prüfen – siehe
auch "Vor der Arbeit". Insbesondere die
Funktionstüchtigkeit der
Sicherheitseinrichtungen prüfen.
Geräte, die nicht mehr betriebssicher
sind, auf keinen Fall weiter benutzen. Im
Zweifelsfall Fachhändler aufsuchen.
Keine brennenden oder glühenden
Gegenstände wie z. B. Zigaretten,
Asche oder Streichhölzer aufkehren –
Brandgefahr!
Nach der Arbeit
Vor dem Verlassen des Gerätes: Gerät
ausschalten und Akkumulator
herausnehmen.
Kehrbehälter nach jedem Gebrauch
entleeren.
Vor dem Entleeren des Kehrbehälters:
Gerät ausschalten.
Zum Entleeren des Kehrbehälters feste
Handschuhe tragen, um Verletzungen
z. B. durch Glasscherben, Metall oder
anderen, scharfkantigen Materialien zu
verhindern.
Kehrbehälter möglichst im Freien
entleeren um Staubentwicklung zu
vermeiden.
Arbeitstechnik
Gerät halten und führen
Das Gerät wird nur von einer Person
bedient – keine weiteren Personen im
Arbeitsbereich dulden.
Schubbügel immer fest in der Hand
halten.
Gerät vorwärts schieben und
Geschwindigkeit an die Umgebung
anpassen.
Kleine Erhebungen von 2 - 3 cm können
durch leichtes Herunterdrücken des
Schubbügels überfahren werden.
Bei nachlassendem
Reinigungsergebnis prüfen, ob
Tellerbesen bzw. Kehrwalze blockiert
oder verschlissen sind.
Nicht bei Regen und
auch nicht in nasser oder
sehr feuchter Umgebung
mit dem Gerät arbeiten.
9933BA001 KN

KGA 770
deutsch
7
Füllstand im Kehrbehälter
Der Kehrbehälter ist voll, wenn während
des Kehrens der aufgenommene
Schmutz seitlich wieder austritt.
Um kurzzeitig weiterarbeiten zu können,
Gerät vorne anheben um den Schmutz
im Behälter nach hinten zu befördern.
Damit kann das Fassungsvermögen des
Kehrbehälters besser ausgenutzt
werden.
Beim Kehren von schwerem Schmutz
z. B. Splitt verlagert sich bei vollem
Kehrbehälter der Schwerpunkt des
Gerätes nach hinten. Dadurch haben
die Tellerbesen weniger Kontakt mit der
zu kehrenden Fläche und das
Reinigungsergebnis lässt nach.
Wartung und Reparaturen
Vor allen Reparatur- und
Wartungsarbeiten Gerät am
Geräteschalter ausschalten – Stellung 0
und den Akkumulator aus dem Gerät
herausnehmen. Dadurch kein
unbeabsichtigtes Anlaufen des Motors.
Gerät regelmäßig warten. Nur
Wartungsarbeiten und Reparaturen
ausführen, die in der
Gebrauchsanleitung beschrieben sind.
Alle anderen Arbeiten von einem
Fachhändler ausführen lassen.
STIHL empfiehlt Wartungsarbeiten und
Reparaturen nur beim STIHL
Fachhändler durchführen zu lassen.
STIHL Fachhändlern werden
regelmäßig Schulungen angeboten und
technische Informationen zur Verfügung
gestellt.
Nur hochwertige Ersatzteile verwenden.
Ansonsten kann die Gefahr von Unfällen
oder Schäden am Gerät bestehen. Bei
Fragen dazu an einen Fachhändler
wenden.
STIHL empfiehlt STIHL Original
Ersatzteile zu verwenden. Diese sind in
ihren Eigenschaften optimal auf das
Gerät und die Anforderungen des
Benutzers abgestimmt.
Keine Änderungen am Gerät
vornehmen – die Sicherheit kann
gefährdet werden – Unfallgefahr!
Elektrische Kontakte sowie
Anschlussleitung und Netzstecker des
Ladegerätes regelmäßig auf
einwandfreie Isolation und Alterung
(Brüchigkeit) überprüfen.
Elektrische Bauteile wie z. B. die
Anschlussleitung des Ladegerätes,
dürfen nur von Elektro-Fachkräften
instandgesetzt bzw. erneuert werden.
Führungsnuten des Akkumulators frei
von Schmutz halten – bei Bedarf
reinigen.
Zum Austausch von Tellerbesen oder
Kehrwalze feste Handschuhe tragen,
um Schnittverletzungen durch scharfe
Gegenstände zu verhindern.
Vor der ersten Inbetriebnahme muss der
Schubbügel an das Gerät montiert
werden.
Abhängig von der Körpergröße des
Benutzers kann der Schubbügel in 2
unterschiedlichen Positionen montiert
werden.
Gerät komplettieren
9933BA002 KN

KGA 770
deutsch
8
NHalter (1) senkrecht nach oben
stellen
NSchubbügel (2) gleichzeitig in beide
Halter (1) schieben – Rastfedern (3)
müssen einrasten

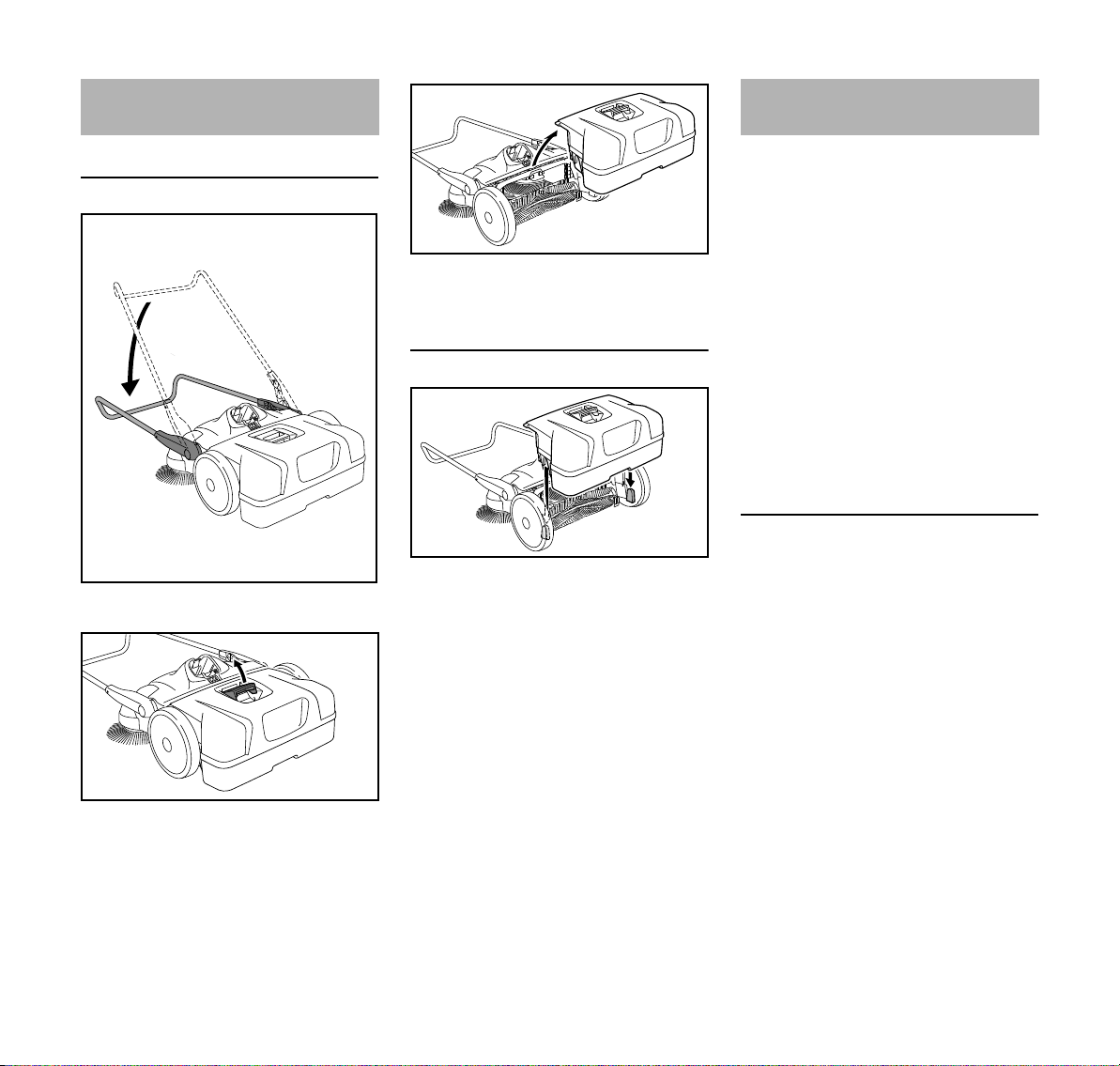

Gerät tragen
NSchubbügel (1) nach vorn klappen
NGerät am Handgriff (2) greifen und
senkrecht aufstellen
NGerät am Handgriff tragen – die
Tellerbesen weisen vom Körper
weg
Im Fahrzeug
Gerät so platzieren, dass die Borsten
der Tellerbesen nicht verbogen werden.
Verbogene Borsten können sich sonst
dauerhaft verformen.
Verbogene Borsten können durch
Erwärmen mit einem Haartrockner
wieder ausgerichtet werden – siehe
"Prüfung und Wartung durch den
Benutzer".
Gerät mit einem Spanngurt gegen
Verrutschen sichern.
NSpanngurt zwischen Kehrbehälter
und Gerätegehäuse verlegen. Nicht
zu fest anspannen, um Schäden am
Gerät zu vermeiden
Zum platzsparenden Transport in
Fahrzeugen kann der Schubbügel vom
Gerät abgenommen werden.
9933BA003 KN
9933BA003 KN
1
2
3
1
2
3
Gerät transportieren
9933BA004 KN
12
9933BA005 KN
9933BA026 KN

KGA 770
deutsch
9

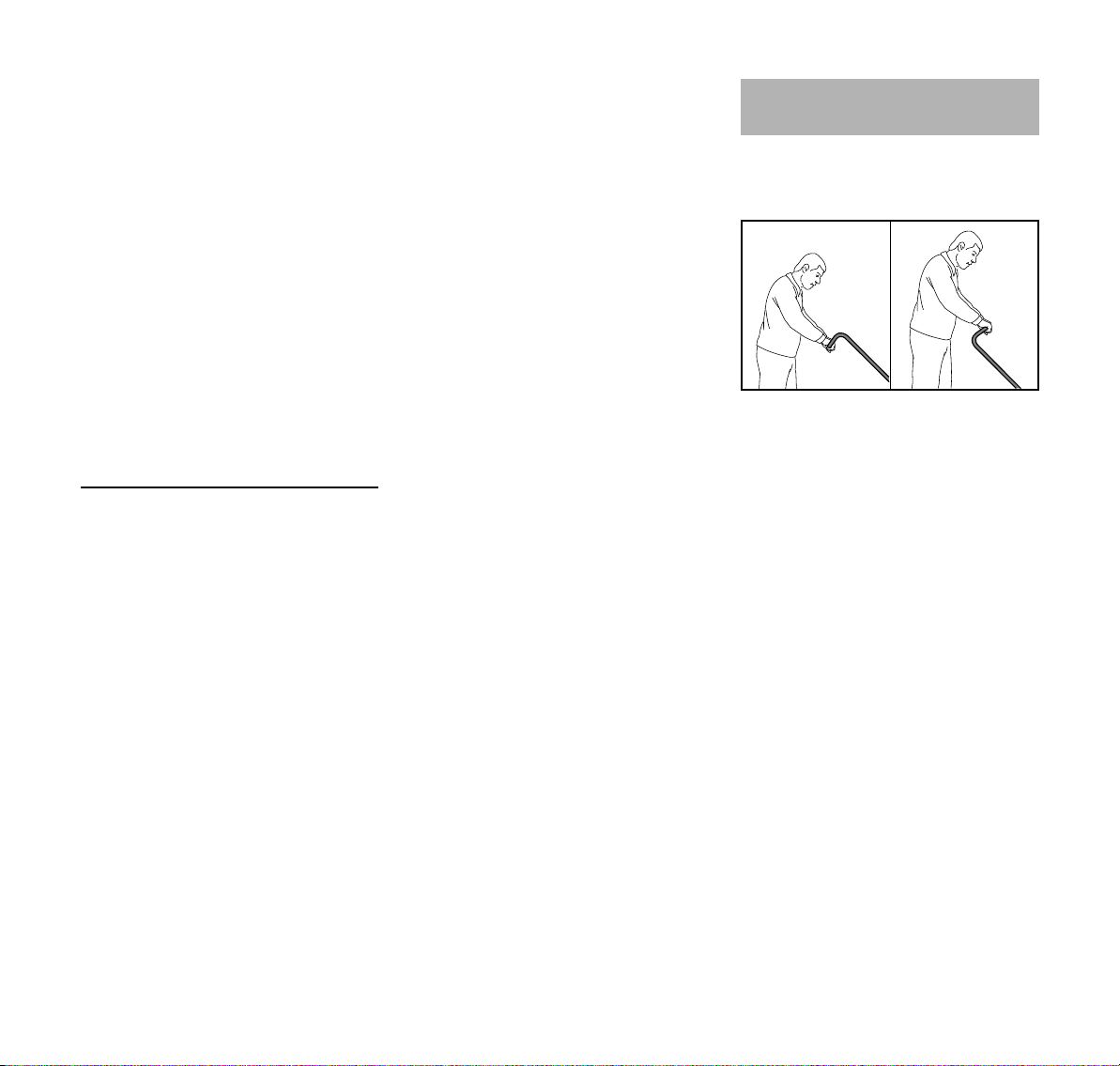

Schubbügel
abbauen
NVor dem Gerät stehend – den
Schubbügel etwa im Winkel von 45°
zum Boden ausrichten (Pfeile am
Gehäuse mit dem Steg des Halters
zur Deckung bringen)
Nbeide Halter etwas
auseinanderdrücken und
gleichzeitig aus beiden Aufnahmen
des Gerätes ziehen
anbauen
NZwischen den Schubbügel stehen
und beide Halter mit den Händen
greifen
NHalter etwas auseinanderdrücken
NHalter gleichzeitig in beide
Aufnahmen des Gerätes schieben –
die Zapfen an den Haltern passen in
die Aussparungen der Aufnahmen
NSchubbügel nach unten neigen –
dadurch verriegeln sich die Halter in
den Aufnahmen und werden fest mit
dem Gerät verbunden
9933BA006 KN
9933BA007 KN
9933BA008 KN

KGA 770
deutsch
10
Das Gerät wird mit einer aufladbaren
Batterie (Akkumulator) betrieben. Zum
Aufladen des Akkumulators nur STIHL
Ladegeräte verwenden.
Datenaustausch
Gerät, Akkumulator und Ladegerät
tauschen Informationen miteinander
aus. Nur wenn der Datenaustausch
funktioniert, kann das Ladegerät den
Akkumulator laden und der Akkumulator
dem Gerät den benötigten Strom liefern.
Deshalb das Gerät nur mit den
zulässigen STIHL Akkumulatoren und
STIHL Ladegeräten verwenden.
Netzspannung und Betriebsspannung
müssen übereinstimmen.

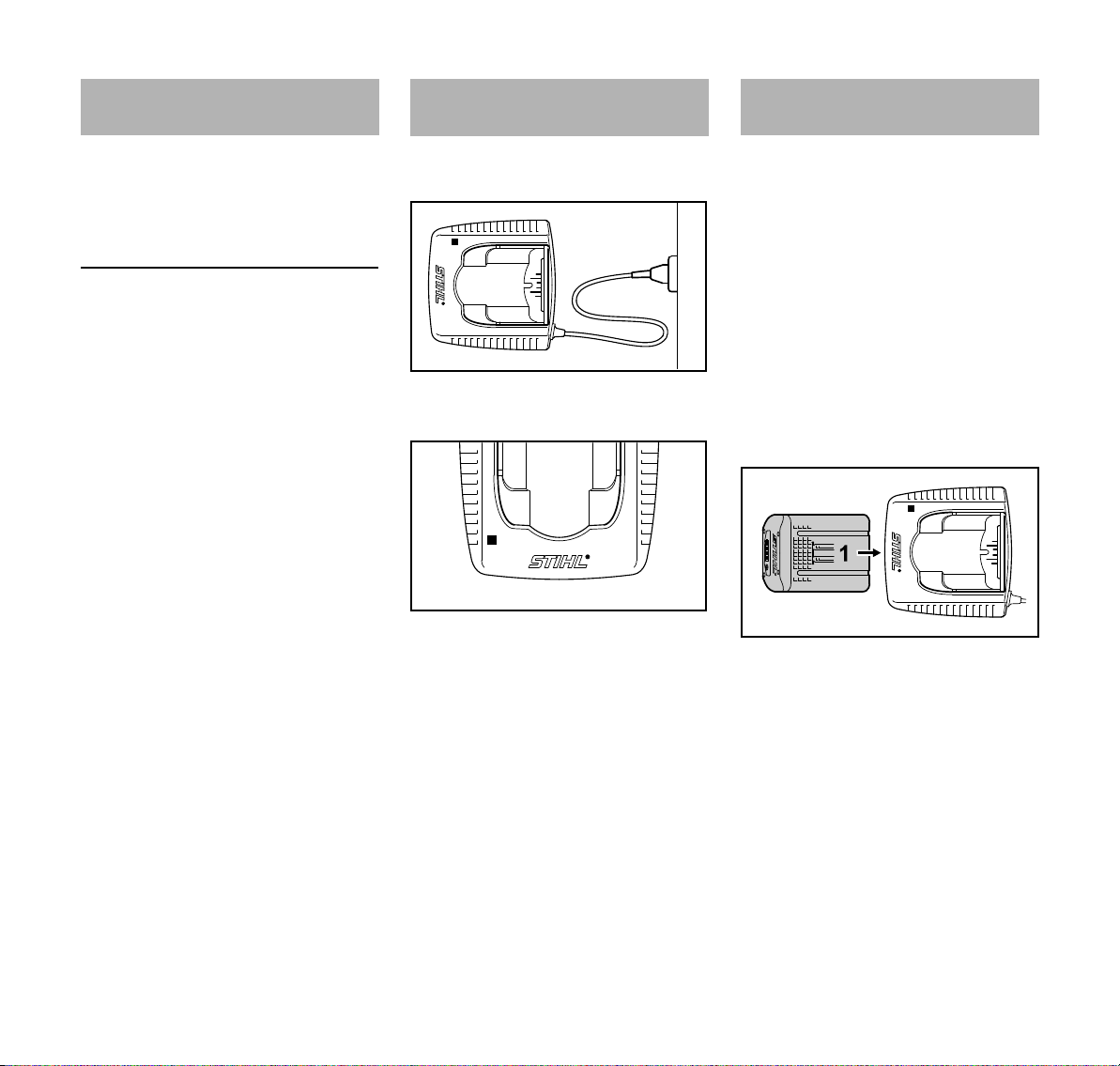

NNetzstecker (1) in die Steckdose (2)
stecken
Nach dem Anschließen des
Ladegerätes an die Stromversorgung
findet ein Selbsttest statt. Während
dieses Vorganges leuchtet die
Leuchtdiode (1) am Ladegerät für
ca. 1 Sekunde grün, dann rot und
erlischt wieder.
Bei Auslieferung ist der Akkumulator
nicht vollständig geladen.
Es wird empfohlen, den Akkumulator vor
der ersten Inbetriebnahme vollständig
zu laden.
NLadegerät an die Stromversorgung
anschließen – Netzspannung und
Betriebsspannung des Ladegeräts
müssen übereinstimmen – siehe
"Ladegerät elektrisch anschließen"
Das Ladegerät nur in geschlossenen
und trockenen Räumen bei
Umgebungstemperaturen von +5 °C bis
+40 °C betreiben.
NAkkumulator (1) in das
Ladegerät (2) bis zum ersten
spürbaren Widerstand schieben –
dann bis zum Anschlag drücken
Funktionsbeschreibung Ladegerät elektrisch
anschließen
3901BA015 KN
2
1
1
3901BA019 KN
Akkumulator laden
2
3901BA009 KN

KGA 770
deutsch
11
Nach dem Einsetzen des Akkumulators
leuchtet die Leuchtdiode (3) am
Ladegerät – siehe "Leuchtdioden (LED)
am Ladegerät".
Der Ladevorgang beginnt, sobald die
Leuchtdioden (4) am Akkumulator grün
leuchten – siehe "Leuchtdioden (LED)
am Akkumulator".
Die Ladezeit ist abhängig von
verschiedenen Einflussfaktoren, wie
Akkumulatorzustand,
Umgebungstemperatur, etc. und kann
deshalb von den angegebenen
Ladezeiten – siehe "Technische Daten"
– abweichen.
Während der Arbeit erwärmt sich der
Akkumulator im Gerät. Wird ein warmer
Akkumulator in das Ladegerät
eingesetzt, kann ein Abkühlen des
Akkumulators vor dem Laden notwendig
sein. Der Ladevorgang beginnt erst,
wenn der Akkumulator abgekühlt ist. Die
Ladezeit kann sich durch die Abkühlzeit
verlängern.
Während des Ladevorgangs erwärmen
sich Akkumulator und Ladegerät.
Ladegerät AL 300
Das Ladegerät ist mit einem Gebläse
zur Kühlung des Akkumulators
ausgestattet. Das Gebläse ist während
des Betriebes hörbar.
Ladegerät AL 100
Das Ladegerät wartet mit dem
Ladevorgang bis der Akkumulator von
selbst abgekühlt ist. Die Abkühlung des
Akkumulators findet über
Wärmeabgabe an die Umgebungsluft
statt.
Lade-Ende
Ist der Akkumulator vollständig geladen,
schaltet das Ladegerät automatisch ab,
dazu:
–erlöschen die Leuchtdioden am
Akkumulator
–erlischt die Leuchtdiode am
Ladegerät
–schaltet das Gebläse des
Ladegerätes aus (falls im Ladegerät
vorhanden)
Den geladenen Akkumulator nach
Ladeende aus dem Ladegerät
entnehmen.
Vier Leuchtdioden zeigen den
Ladezustand des Akkumulators sowie
auftretende Probleme am Akkumulator
oder dem Gerät an.
NTaste (1) drücken, um die Anzeige
zu aktivieren – Anzeige erlischt
nach 5 Sekunden selbsttätig
Die Leuchtdioden können grün oder rot
leuchten bzw. blinken.
4
3901BA014 KN
3
Leuchtdioden (LED) am
Akkumulator
Leuchtdiode leuchtet dauerhaft
grün.
Leuchtdiode blinkt grün.
Leuchtdiode leuchtet dauerhaft
rot.
Leuchtdiode blinkt rot.
1
3901BA010 KN

KGA 770
deutsch
12
Beim Laden
Die Leuchtdioden zeigen durch
dauerhaftes Leuchten oder Blinken den
Ladeverlauf.
Beim Laden wird die Kapazität, die
gerade geladen wird, durch eine grün
blinkende Leuchtdiode angezeigt.
Ist der Ladevorgang beendet, schalten
sich die Leuchtdioden am Akkumulator
automatisch aus.
Blinken oder leuchten die Leuchtdioden
am Akkumulator rot – siehe "Wenn die
roten Leuchtdioden dauerhaft
leuchten/blinken".
Während der Arbeit
Die grünen Leuchtdioden zeigen durch
dauerhaftes Leuchten oder Blinken den
Ladezustand.
Blinken oder leuchten die Leuchtdioden
am Akkumulator rot – siehe "Wenn die
roten Leuchtdioden dauerhaft
leuchten/blinken".
Wenn die roten Leuchtdioden dauerhaft
leuchten/blinken
3901BA016 KN
80 - 100 %
60 - 80 %
40 - 60 %
20 - 40 %
0 - 20 %
3901BA016 KN
80 - 100 %
60 - 80 %
40 - 60 %
20 - 40 %
0 - 20 %
A 1 Leuchtdiode
leuchtet dauer-
haft rot:
Akkumulator zu
warm 1) 2)/kalt 1)
1) Beim Laden: Nach dem
Abkühlen/Erwärmen des
Akkumulators startet der
Ladevorgang automatisch.
B 4 Leuchtdioden
blinken rot:
Funktionsstörung
im Akkumulator 3)
C 3 Leuchtdioden
leuchten dauer-
haft rot:
Gerät zu warm –
abkühlen lassen
D 3 Leuchtdioden
blinken rot:
Funktionsstörung
im Gerät 4)
3901BA041 KN
A
B
C
D

KGA 770
deutsch
13
Die Leuchtdiode (1) am Ladegerät kann
dauerhaft grün leuchten oder rot
blinken.
Grünes Dauerlicht ...
... kann folgende Bedeutungen haben:
Der Akkumulator
–wird geladen
–ist zu warm und muss vor dem
Laden abkühlen
Siehe auch "Leuchtdioden (LED) am
Akkumulator".
Die grüne Leuchtdiode am Ladegerät
erlischt, sobald der Akkumulator
vollständig geladen ist.
Rotes Blinklicht ...
... kann folgende Bedeutungen haben:
–kein elektrischer Kontakt zwischen
Akkumulator und Ladegerät –
Akkumulator entnehmen und
nochmals einsetzen
–Funktionsstörung im Akkumulator –
siehe auch "Leuchtdioden (LED) am
Akkumulator"
–Funktionsstörung im Ladegerät –
vom Fachhändler überprüfen
lassen. STIHL empfiehlt den STIHL
Fachhändler
2) Während der Arbeit: Gerät schaltet
sich ab – Akkumulator einige Zeit
abkühlen lassen, hierfür eventuell
Akkumulator aus dem Gerät
nehmen.
3) Elektromagnetische Störung oder
Defekt. Akkumulator aus dem
Gerät herausnehmen und wieder
einsetzen. Gerät einschalten –
blinken die Leuchtdioden immer
noch, ist der Akkumulator defekt
und muss ersetzt werden.
4) Elektromagnetische Störung oder
Defekt. Akkumulator aus dem
Gerät herausnehmen und wieder
einsetzen. Gerät einschalten –
blinken die Leuchtdioden immer
noch, funktioniert das Gerät nicht
korrekt und muss von Fachhändler
überprüft werden – STIHL empfiehlt
den STIHL Fachhändler.
Leuchtdioden (LED) am
Ladegerät
1
3901BA019 KN

KGA 770
deutsch
14
Bei Auslieferung ist der Akkumulator
nicht vollständig geladen.
Es wird empfohlen, den Akkumulator vor
der ersten Inbetriebnahme vollständig
zu laden.
Akkumulator einsetzen
NAkkumulator (1) in den Schacht des
Gerätes einsetzen – Akkumulator
rutscht in den Schacht – leicht
drücken bis er hörbar einrastet –
Akkumulator muss bündig mit der
Oberkante des Gehäuses
abschließen
Gerät einschalten
NGeräteschalter auf Stellung I
schalten
Tellerbesen und Kehrwalze beginnen
sich zu drehen.
Höhenverstellung der Tellerbesen
Mit der Höhenverstellung lassen sich die
Tellerbesen auf den zu kehrenden
Untergrund anpassen.
NDrehgriff auf die benötigte Stufe
nach links oder rechts drehen:
Die Borsten der Tellerbesen dürfen nur
mit leichtem Druck am Boden aufliegen.
Ein zu hoher Anpressdruck erzielt kein
besseres Reinigungsergebnis sondern
erhöht den Verschleiß und reduziert die
die Betriebszeit durch einen schneller
entladenen Akkumulator.
Gerät einschalten
9933BA009 KN
1
9933BA010 KN
Arbeiten
Stufe Anwendung
1 - 2 für ebene Flächen
3 - 4 feuchtes Laub, Sand, nicht
ebene Flächen, z. B.
Waschbeton
5 - 8 Nachregulierung in
Abhängigkeit vom
Verschleiß der Borsten
9933BA011 KN

KGA 770
deutsch
15
Seitliche Führungsrolle
Die seitliche Rolle erleichtert das Führen
des Gerätes im Randbereich z. B.
entlang von Wänden oder Bordsteinen.
Niederhalter
Bei Reinigungsarbeiten im Randbereich
z. B. an Wänden oder Bordsteinen
werden die Borsten durch
Herunterdrücken des Niederhalters
dicht am Boden geführt.
NGriff des Niederhalters nach unten
drücken
Temperaturabhängiger Überlastschutz
Der temperaturabhängige
Überlastschutz unterbricht die
Stromzufuhr bei mechanischer
Überlastung der Motoren z. B. bei
Blockieren der Tellerbesen oder
Kehrwalze.
Wenn der Überlastschutz die
Stromzufuhr unterbrochen hat:
NGerät am Geräteschalter
ausschalten – Stellung 0 und
Akkumulator herausnehmen
NBlockade an Tellerbesen oder
Kehrwalze beseitigen
Nca. 30 Sekunden abwarten, bis der
Überlastschutz abgekühlt ist
Während sich der temperaturabhängige
Überlastschutz der Tellerbesen wieder
automatisch zurücksetzt, muss der
Überlastschutz der Kehrwalze durch
Drücken auf den Schalter (1) manuell
zurückgesetzt werden.
NAkkumulator einsetzen und Gerät
am Geräteschalter wieder
einschalten – Stellung I
NGerät am Geräteschalter
ausschalten – Stellung 0
Bei Pausen und nach Arbeitsende den
Akkumulator aus dem Gerät
herausnehmen.
Akkumulator herausnehmen
Nbeide Sperrhebel (1) gleichzeitig
drücken – Akkumulator (2) wird
entriegelt
NAkkumulator (2) aus dem Gehäuse
herausnehmen
Wird das Gerät nicht benutzt, ist es so
abzustellen, dass niemand gefährdet
wird.
Gerät vor unbefugtem Zugriff sichern.
9933BA012 KN
9933BA013 KN
9933BA025 KN
1
Gerät ausschalten
9933BA014 KN
1
9933BA015 KN
21

KGA 770
deutsch
16
Kehrbehälter abnehmen / entleeren
NSchubbügel nach vorn klappen
NHandgriff des Kehrbehälters nach
oben ziehen
NKehrbehälter abnehmen und
entleeren
Kehrbehälter anbauen
NKehrbehälter am Gerät einsetzen –
die Aussparungen am Kehrbehälter
passen in die Aufnahmen am Gerät
NHandgriff des Kehrbehälters
verriegeln
NAkkumulator herausnehmen
NGerät gründlich säubern
NGerät an einem trockenen und
sicheren Ort aufbewahren. Vor
unbefugter Benutzung (z. B. durch
Kinder) schützen
Gerät so platzieren, dass die Borsten
der Tellerbesen nicht abgeknickt oder
verbogen werden. Abgeknickte oder
verbogene Borsten können sich sonst
dauerhaft verformen. Verbogene
Borsten können durch Erwärmen mit
einem Haartrockner wieder ausgerichtet
werden – siehe "Prüfung und Wartung
durch den Benutzer".
Gerät lagern
Für die platzsparende Aufbewahrung
kann das Gerät senkrecht aufgestellt
werden.
Gerät gegen Umfallen oder
unkontrolliertes Umklappen des
Schubbügels sichern.
Nach der Arbeit
9933BA008 KN
9933BA016 KN
9933BA017 KN
9933BA018 KN
Gerät aufbewahren

KGA 770
deutsch
17
NSchubbügel nach vorn klappen
NGerät senkrecht aufstellen
Akkumulator lagern
NAkkumulator aus Gerät bzw.
Ladegerät herausnehmen
Nin geschlossenen und trockenen
Räumen lagern und an einem
sicheren Ort aufbewahren. Vor
unbefugter Benutzung (z. B. durch
Kinder) und vor Verschmutzung
schützen
NReserve-Akkumulatoren nicht
unbenutzt lagern – abwechselnd
verwenden
Für eine optimale Lebensdauer den
Akkumulator bei einem Ladezustand
von ca. 30 % lagern.
Ladegerät aufbewahren
NAkkumulator herausnehmen
NNetzstecker ziehen
NLadegerät in geschlossenen und
trockenen Räumen lagern und an
einem sicheren Ort aufbewahren.
Vor unbefugter Benutzung (z. B.
durch Kinder) und vor
Verschmutzung schützen
Verbogene Borsten ausrichten
Verbogene Borsten können durch
Erwärmen wieder gerichtet werden.
NBorsten mittels Warmluftgebläse
(z. B. Haartrockner) erwärmen und
gerade ausrichten
Kein Heißluftgebläse, offene Flammen
oder Brenner verwenden. Durch zu
heiße Temperaturen werden die
Borsten dauerhaft beschädigt.
Getriebe schmieren
Um die Leichtgängigkeit zu erhalten und
den Verschleiß zu reduzieren, sollte von
Zeit zu Zeit das Getriebe geschmiert
werden.
Nur das mitgelieferte STIHL
Silikonspray verwenden. Die
Verwendung anderer Schmiermittel
kann die Funktion des Getriebes
beeinträchtigen.
NGerät senkrecht aufstellen
9933BA008 KN
9933BA020 KN
Prüfung und Wartung durch
den Benutzer
9933BA023 KN

KGA 770
deutsch
18
NSTIHL Silikonspray durch die
Öffnungen im Radgehäuse
sparsam auf das Getriebe sprühen
Luftfilter reinigen
NKehrbehälter abnehmen
Nbeide Filterelemente aus den
Führungen herausziehen
NSchaumstoffeinsatz aus dem
Filterelement entnehmen
NSchaumstoffeinsatz mit Wasser
auswaschen, trocknen lassen und
wieder in das Filterelement
einsetzen
NFilterelemente wieder in das Gerät
einsetzen
9933BA022 KN
9933BA021 KN
