Stihl RE 80 User manual

© ANDREAS STIHL AG & Co. KG 2021
Gebrauchsanleitung
Instruction Manual
Notice d’emploi
Manual de instrucciones
Uputa za uporabu
Skötselanvisning
Käyttöohje
Istruzioni d’uso
Betjeningsvejledning
Bruksanvisning
Návod k použití
Használati utasítás
Instruções de serviço
Návod na obsluhu
Manual de instruções de serviços
Handleiding
Инструкция по эксплуатации
Lietošanas instrukcija
Інструкція з експлуатації
οδηγίες χρήσης
Kullanma talimati
說明書
操作说明书
取扱説明書
Instrukcja użytkowania
Kasutusjuhend
Eksploatavimo instrukcija
Ръководство за употреба
Instrucţiuni de utilizare
Uputstvo za upotrebu
Navodilo za uporabo
Упатство за употреба

RE 80, 80 X, 88
RE 90, 90 PLUS
RE 91, 98
RE 100, 100 PLUS CONTROL
RE 109, 119, 129 PLUS
RE 110, 110 PLUS, 120, 120 PLUS
RE 130 PLUS, 140 PLUS
RE 143, 143 PLUS, 163 PLUS
RE 150, 150 PLUS, 170, 170 PLUS
1. 2.
90°
1. 5.
4.
2.
3. 1. 5.
4.
2.
3.
33
1
4
1
2
2
69
7
8
5
4
BA RA 90 RA 110
C
D
0000098914_001

1.
2.
3.
6.
5.
4.
E
F
G
5.
2. 3. 4.
1. 90° 6. 90°

Informationen zu dieser
Gebrauchsanleitung
Warnsymbole
Die Warnsymbole auf dem rotierenden
Flächenreiniger bedeuten Folgendes:
Sicherheitshinweise und deren
Maßnahmen beachten.
Gebrauchsanleitung lesen, ver‐
stehen und aufbewahren.
Nicht unter den Flächenreiniger
greifen.
Geltende Dokumente
Es gelten die lokalen Sicherheitsvor‐
schriften.
► Zusätzlich zu dieser Gebrauchsanlei‐
tung folgende Dokumente lesen, ver‐
stehen und aufbewahren:
–Gebrauchsanleitung des verwen‐
deten STIHL Hochdruckreinigers
–Gebrauchsanleitung und Verpa‐
ckung des verwendeten Reini‐
gungsmittels
Videos
stihl.com/sxvr43
Benutzerinformation
Wichtige Bauteile
A
1)Rotierender Flächenreiniger
2)Überwurfmutter
3)Drehregler
4)Handgriff
5)Bajonett Kupplung
6)Klick Kupplung
7)Schwarze Sprühdüse
8)Weiße Sprühdüse
9)Bügel
Sicherheitshinweise
Der rotierende Flächenreiniger dient
zum Reinigen von ebenen Oberflächen,
einschließlich Einfahrten und Gehwe‐
gen, sowie zum Reinigen von vertikalen
Flächen wie z.B. Fliesenwänden.
Nur für den Einsatz mit STIHL Hoch‐
druckreinigern der Serie RE geeignet.
Die Druckangabe (pmax) und Tempera‐
turangabe (tmax) des Hochdruckreini‐
gers darf nicht höher sein, als die Druck‐
angabe und Temperaturangabe auf dem
Zubehör.
WARNUNG
■ Der Wasserstrahl kann den Benutzer
verletzen.
► Nicht unter den rotierenden
Flächenreiniger greifen.
► Rotierenden Flächenreiniger so hal‐
ten und führen, wie es in dieser
Gebrauchsanleitung beschrieben
ist.
WARNUNG
■Falls während der Arbeit der rotie‐
rende Flächenreiniger auf einen frem‐
den Gegenstand trifft, kann dieser
oder Teile davon mit hoher
Geschwindigkeit hochgeschleudert
werden. Personen können verletzt
werden und Sachschaden kann ent‐
stehen.
► Fremde Gegenstände aus dem
Arbeitsbereich entfernen.
4 0457-367-0059-A. VA0.D21.

► Sicherstellen, dass der Flächenrei‐
niger immer Kontakt mit der zu rei‐
nigenden Oberfläche hat.
► Falls sich kleine Steine oder Abla‐
gerungen unter der Spritzabde‐
ckung ansammeln: Rotierenden
Flächenreiniger kurz bis zu 45° zur
Seite neigen, bis die Steine oder
Ablagerungen aus der Spritzabde‐
ckung gespült sind.
Zusammenbauen
►Richtige Sprühdüse auswählen B.
► Rotierenden Flächenreiniger anbauen
C.
Arbeiten
► Druck des Wasserstrahls mit dem
Drehregler so einstellen, dass die zu
reinigende Oberfläche nicht beschä‐
digt wird D.
► Rotierenden Flächenreiniger gleich‐
mäßig entlang der zu reinigenden
Oberfläche bewegen E.
► Langsam und kontrolliert vorwärts
gehen.
► Falls vertikale Flächen gereinigt wer‐
den: Rotierenden Flächenreiniger wie
abgebildet anbauen und so festhal‐
ten, dass der Daumen den Handgriff
umschließt F.
Aufbewahren
► Rotierenden Flächenreiniger so auf‐
bewahren, dass die Borsten nicht
beschädigt werden.
Reinigung
Flächenreiniger reinigen
► Flächenreiniger mit einem feuchten
Tuch reinigen.
Düsen reinigen
► Düsen abbauen, unter fließendem
Wasser abspülen und mit einem Tuch
trocknen G.
► Falls die Düsen verstopft sind: Düsen
mit der Reinigungsnadel des verwen‐
deten STIHL Hochdruckreinigers rei‐
nigen G.
Düsenhalter reinigen
► Düsenhalter unter fließendem Was‐
ser abspülen und mit einem Tuch
trocknen G.
Guide to Using this Manual
Warning Symbols
The warning symbols on the rotating
surface cleaner mean the following:
Observe safety notices and
take the necessary precautions.
Read, understand and keep the
User Manual.
Do not reach under the surface
cleaner.
Applicable Documents
The local safety regulations apply.
► In addition to this User Manual, read,
understand and keep the following
documents:
–Instruction manual of STIHL pres‐
sure washer being used
–Instruction Manual and packaging
of the detergent used
Videos
stihl.com/sxvr43
0457-367-0059-A. VA0.D21. 5

User Information

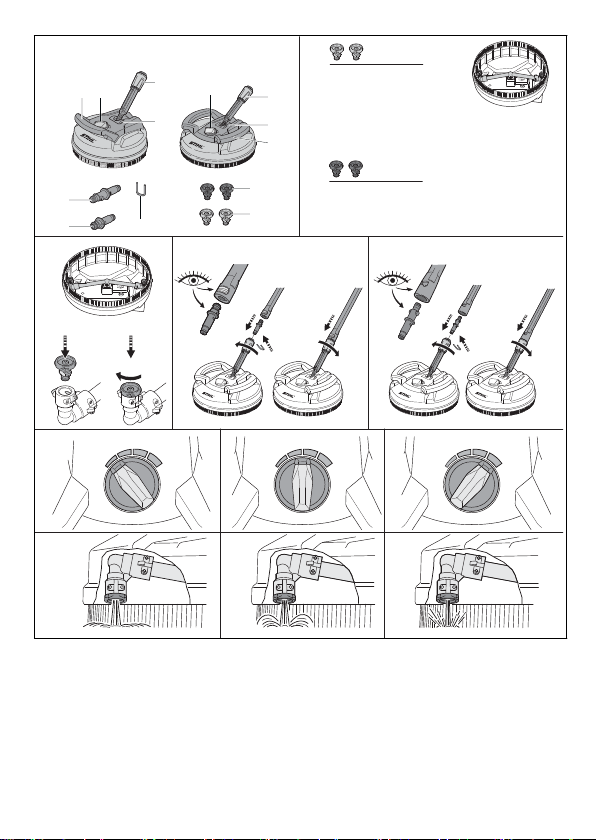

Main Parts
A
1)Rotating surface cleaner
2)Union nut
3)Rotary control
4)Handle
5)Bayonet coupling
6)Click coupling
7)Black spray nozzle
8)White spray nozzle
9)Barrier bar
Safety information
The rotating surface cleaner is used to
clean flat surfaces, including driveways
and walkways, as well as vertical surfa‐
ces such as tile walls.
Only suitable for use with STIHL RE ser‐
ies pressure washers.
The pressure specification (pmax) and
temperature specification (tmax) of the
pressure washer must not be higher
than the pressure specification and tem‐
perature specification on the accesso‐
ries.
WARNING
■The water jet can injure the user.
► Do not reach under the rotat‐
ing surface cleaner.
► Hold and guide the rotating surface
cleaner as described in these oper‐
ating instructions.
WARNING
■If the rotating surface cleaner hits a
foreign object when working, the
blade or parts of it may be thrown up
at high velocity. Persons may be
injured or property damaged.
► Remove foreign objects from the
working area.
► Ensure that the surface cleaner is
always in contact with the surface
to be cleaned.
► If small stones or deposits accumu‐
late under the spray cover: Tilt the
rotating surface cleaner briefly to
the side by up to 45° until the
stones or deposits are flushed out
of the spray cover.
Assembling
►Select correct spray nozzle B.
►Attach rotating surface cleaner C.

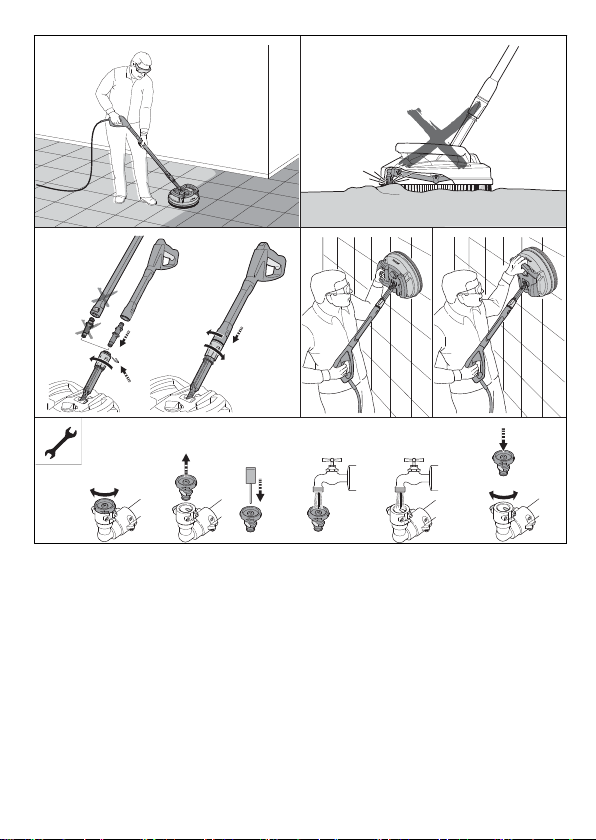

Working
► Adjust the pressure of the water jet
with the rotary control so that the sur‐
face to be cleaned is not damaged
D.
► Move rotating surface cleaner evenly
along the surface to be cleaned E.
► Move forward slowly in a controlled
manner.
► If vertical surfaces are being cleaned:
Attach rotating surface cleaner as
shown and hold it so that the thumb
encloses the handle F.
Storage
► Store the rotating surface cleaner so
that the bristles are not damaged.
Cleaning
Cleaning the surface cleaner
► Clean the surface cleaner with a
damp cloth.
Cleaning the nozzles
► Dismantle nozzles, rinse under run‐
ning water and dry with a cloth G.
6 0457-367-0059-A. VA0.D21.

► If the nozzles are clogged: Clean noz‐
zles with the cleaning needle of the
STIHL pressure washer used G.
Cleaning the nozzle holder
► Rinse nozzle holder under running
water and dry with a cloth G.
Informations concernant la
présente Notice d'emploi
Symboles d'avertissement
Les symboles d'avertissement figurant
sur le nettoyeur de surface rotatif signi‐
fient ce qui suit :
Respectez les consignes de
sécurité et leurs mesures.
Lire, comprendre et conserver
les instructions d'utilisation.
Ne passez pas la main sous le
nettoyeur de surface.
Documents en vigueur
Les règles de sécurité locales s'appli‐
quent.
► En plus de ce mode d'emploi, lisez,
comprenez et conservez les docu‐
ments suivants :
–Mode d'emploi du nettoyeur haute
pression STIHL utilisé
–Mode d'emploi et emballage du
produit de nettoyage utilisé
Vidéos
stihl.com/sxvr43
Information pour l'utilisateur
Éléments importants
A
1)Nettoyeur de surface rotatif
2)Écrou de raccord
3)Bouton rotatif
4)Poignée
5)Accouplement à baïonnette
6)Accouplement à cliquet
7)Buse de pulvérisation noire
8)Buse de pulvérisation blanche
9)Étrier
Consignes de sécurité
Le nettoyeur de surface rotatif est utilisé
pour nettoyer les surfaces planes, y
compris les allées et les trottoirs, et pour
nettoyer les surfaces verticales telles
que. Murs de carreaux.
Convient uniquement aux nettoyeurs
haute pression de la série RE de STIHL.
Les spécifications de pression (pmax) et
de température (tmax) du nettoyeur
haute pression ne doivent pas être
supérieures aux spécifications de pres‐
sion et de température des accessoires.
AVERTISSE‐
MENT
■Le jet d'eau peut blesser l'utilisateur.
► Ne passez pas la main sous
le nettoyeur de surface rota‐
tif.
► Tenez et guidez le nettoyeur de
surface rotatif comme décrit dans
ce mode d'emploi.
0457-367-0059-A. VA0.D21. 7

AVERTISSE‐
MENT
■ Si le nettoyeur de surface rotatif
heurte un objet étranger pendant le
travail, cet objet ou des parties de
celui-ci peuvent être projetés à
grande vitesse. Des personnes peu‐
vent être blessées et des dommages
matériels peuvent survenir.
► Retirez les objets étrangers de la
zone de travail.
► Veillez à ce que le nettoyeur de sur‐
face soit toujours en contact avec la
surface à nettoyer.
► Si de petits cailloux ou débris s'ac‐
cumulent sous le capot du pulvéri‐
sateur : Inclinez brièvement le net‐
toyeur de surface rotatif jusqu'à 45°
sur le côté jusqu'à ce que les pier‐
res ou les débris soient expulsés du
capot de pulvérisation.
Assembler
► Choisissez la bonne buse de pulvéri‐
sation B.
► Fixez le nettoyeur de surface rotatif
C.
Travailler
► Réglez la pression du jet d'eau à
l'aide du bouton de commande de
manière à ne pas endommager la
surface à nettoyer D.
► Déplacez le nettoyeur de surface
rotatif uniformément le long de la sur‐
face à nettoyer E.
► Avancez lentement et de manière
contrôlée.
► Si des surfaces verticales sont net‐
toyées : Fixez le nettoyeur de surface
rotatif comme indiqué et tenez-le de
manière à ce que le pouce entoure la
poignée, F.
Entreposer
► Entreposez le nettoyeur de surface
rotatif de manière à ne pas endom‐
mager les poils.
Nettoyage
Nettoyage du nettoyeur de surface
► Nettoyez le nettoyeur de surface avec
un chiffon humide.
Nettoyage des buses
► Démontez les buses, rincez-les à
l'eau courante et séchez-les avec un
chiffon G.
► Si les buses sont bouchées : Net‐
toyez les buses avec l'aiguille de net‐
toyage du nettoyeur haute pression
STIHL utilisé G.
Nettoyage du porte-buse
► Rincez le porte-buse à l'eau courante
et séchez-le avec un chiffon G.
Informaciones relativas a
estas instrucciones para la
reparación
Símbolos de advertencia
Los símbolos de advertencia en el lim‐
piador de superficies rotativo significan
lo siguiente:
Tener en cuenta las indicacio‐
nes de seguridad y sus medi‐
das.
Leer el manual de instruccio‐
nes, entenderlo y guardarlo.
No asir debajo del limpiador de
superficies.
Documentación vigente
Las normas de seguridad locales están
en vigor.
80457-367-0059-A. VA0.D21.

► Además de este manual de instruc‐
ciones se deben leer, comprender y
guardar los siguientes documentos:
–Manual de instrucciones de la
hidrolimpiadora de alta presión
STIHL utilizada
–Manual de instrucciones y emba‐
laje de la herramienta de limpieza
empleada
Vídeos
stihl.com/sxvr43
Información para el usuario
Componentes importantes
A
1)Limpiador de superficies rotativo
2)Tuerca de racor
3)Regulador giratorio
4)Empuñadura
5)Acoplamiento de bayoneta
6)Acoplamiento de clic
7)Tobera pulverizadora negra
8)Tobera pulverizadora blanca
9)Estribo
Indicaciones relativas a la
seguridad
El limpiador de superficies rotativo se ha
diseñado para limpiar superficies pla‐
nas, incluidas entradas para vehículos y
aceras, así como para limpiar superfi‐
cies verticales, como por ejemplo, pare‐
des de azulejos.
Apto únicamente para el uso con la
hidrolimpiadora de alta presión de
STIHL de la serie RE.
Las indicaciones de presión (pmax) y
temperatura (tmax) de la hidrolimpiadora
de alta presión no deberán ser superio‐
res a las indicaciones de presión y tem‐
peratura que figuran en el accesorio.
ADVERTENCIA
■ El chorro de agua puede lesionar al
usuario.
► No asir debajo del limpiador
de superficies rotativo.
► Sujetar y guiar el limpiador de
superficies rotativo tal como se des‐
cribe en este manual de instruccio‐
nes.
ADVERTENCIA
■ Si durante el trabajo el limpiador de
superficies rotativo choca contra un
objeto extraño, dicho objeto o partes
de él podrían ser lanzadas al aire a
alta velocidad. Las personas pueden
sufrir lesiones y se pueden producir
daños materiales.
► Retirar cualquier objeto extraño de
la zona de trabajo.
► Asegurarse de que el limpiador de
superficies rotativo está en perma‐
nente contacto con la superficie a
limpiar.
► Si se acumulan piedras pequeñas o
depositaciones debajo de la
cubierta contra salpicaduras: incli‐
nar brevemente a un lado el limpia‐
dor de superficies rotativo hasta
45°, hasta que las piedras o las
depositaciones salgan de la
cubierta.
Ensamblar
► Seleccionar la tobera pulverizadora
correcta B.
0457-367-0059-A. VA0.D21. 9

► Montar el limpiador de superficies
rotativo C.
Trabajos
► Ajustar la presión del chorro de agua
con el regulador giratorio, de manera
que no se dañe la superficie a limpiar
D.
► Mover uniformemente el limpiador de
superficies sobre la superficie a lim‐
piar E.
► Caminar hacia delante de forma lenta
y controlada.
► En el caso de limpiar superficies ver‐
ticales: montar el limpiador como se
muestra en la ilustración y sujetarlo,
de manera que el pulgar abrace la
empuñadura F.
Almacenamiento
► Guardar el limpiador, de manera que
no se dañen las cerdas.
Limpieza
Limpiar el limpiador de superficies
► Limpiar el limpiador de superficies
con un paño húmedo.
Limpiar las toberas
► Desmontar las toberas, enjuagarlas
bajo agua corriente y secarlas con un
paño G.
► Si las toberas están obstruidas: lim‐
piarlas con la aguja de la hidrolimpia‐
dora de alta presión STIHL utilizada
G.
Limpiar el portatoberas
► Enjuagar el portatoberas bajo agua
corriente y secarlo con un paño G.
Informacije uz ovu uputu za
uporabu
Simboli upozorenja
Simboli upozorenja na rotirajućem
čistaču površina znače sljedeće:
Slijedite upute za sigurnost u
radu i njihove mjere.
S razumijevanjem pročitajte
upute za uporabu i sačuvajte
ih.
Ne zahvaćati ispod čistača
površina.
Važeći dokumenti
Vrijede lokalni sigurnosni propisi.
► Uz ove upute za uporabu dodatno s
razumijevanjem pročitajte sljedeće
dokumente i pohranite ih u svrhu kas‐
nije upotrebe:
–Upute za uporabu korištenog viso‐
kotlačnoga čistača STIHL
–Upute za uporabu i pakiranje kori‐
štenog sredstva za čišćenje
Videozapisi
stihl.com/sxvr43
Informacije za korisnika/
poslužitelja
Važni ugradbeni dijelovi
A
10 0457-367-0059-A. VA0.D21.

1)Rotirajući čistač površina
2)Preturna matica
3)Okretni regulator
4)Zahvatna ručka
5)Spojka s bajunetom
6)Klik spojka
7)Crna mlaznica za prskanje
8)Bijela mlaznica za prskanje
9)Stremen
Upute o sigurnosti u radu
Rotirajući čistač površina služi čišćenju
ravnih površina, između ostaloga kolnih
ulaza i pločnika, kao i za čišćenje okomi‐
tih površina kao npr. zidova s pločicama.
Primjereno samo za primjenu s visokot‐
lačnim čistačem STIHL serije RE.
Specifikacija tlaka (pmax) i specifikacija
temperature (tmax) visokotlačnog čistača
ne smiju biti više od specifikacije tlaka i
specifikacije temperature na priboru.
UPOZORENJE
■ Vodeni mlaz može ozlijediti rukovate‐
lja.
► Ne zahvaćati ispod rotiraju‐
ćega čistača površina.
► Rotirajući čistač površna držati i
voditi kao što je opisano u ovim
uputama za uporabu.
UPOZORENJE
■Ako tijekom rada rotirajući čistač
površina naiđe na strani objekt, on ili
neki njegovi dijelovi mogu biti odba‐
čeni uvis velikom brzinom. Može doći
do ozljeda i materijalne štete.
► Iz područja rada odstranite strane
predmete.
► Pobrinite se da čistač površine uvi‐
jek bude u kontaktu s površinom
koju treba čistiti.
► Ako se ispod poklopca za prskanje
nakupljaju kamenčići ili talozi: rotira‐
jući čistač površina naginjite u
stranu gotovo do 45°, dok se
kamenčići ili talozi ne isperu iz
poklopca za prskanje.
Sastavljanje
► Odaberite ispravnu mlaznicu rasprši‐
vača B.
► Dogradite rotirajući čistač površina
C.
Korištenje
► Namjestiti mlaz vode okretnim regula‐
torom tako da ne dođe do oštećenja
površine koja se čisti D.
► Rotirajući čistač površina ravno‐
mjerno pomicati uzduž površine koja
se čisti E.
► Polagano se i kontrolirano krećite
naprijed.
► Ako se čiste okomite površine: rotira‐
jući čistač površina dogradite kao na
slici i držite tako da palac obuhvaća
ručku F.
Skladištenje
► Rotirajući čistač površina tako pohra‐
nite da se čekinje ne oštete.
Čišćenje
Čišćenje čistača površina
► Čistač površina čistiti vlažnom krpom.
Čišćenje mlaznice
► Mlaznicu uklonite, isperite pod teku‐
ćom vodom i osušite krpom G.
► Ako je mlaznica začepljena: očistite je
iglom za čišćenje upotrijebljenog viso‐
kotlačnoga čistača STIHL G.
0457-367-0059-A. VA0.D21. 11

Čišćenje držača mlaznice
► Držač mlaznice isperite pod tekućom
vodom i osušite krpom G.
Information bruksanvis‐
ningen
Varningssymboler
Varningssymbolerna på den roterande
ytrengöraren innebär följande:
Följ säkerhetsföreskrifterna och
vidta rätt åtgärder.
Läs bruksanvisningen, se till att
du har förstått den och spara
den.
Ta inte tag under ytrengöraren.
Aktuella dokument
Följ de lokala säkerhetsföreskrifterna.
► Läs följande kompletterande doku‐
ment till den här bruksanvisningen, se
till att du förstått dem och spara dem:
–Bruksanvisning för aktuell STIHL-
högtryckstvätt
–Rengöringsmedlets bruksanvisning
och förpackning
Videor
stihl.com/sxvr43
Användarinformation
Viktiga komponenter
A
1)Roterande ytrengörare
2)Kopplingsmutter
3)Vridreglage
4)Handtag
5)Bajonettkoppling
6)Klickkoppling
7)Svart sprutmunstycke
8)Vitt sprutmunstycke
9)Bygel
Säkerhetsanvisningar
Den roterande ytrengöraren används för
rengöring av jämna ytor, inklusive infar‐
ter och gångbanor, rengöring av verti‐
kala ytor, t.ex. kakelväggar.
Den är endast lämplig för användning
med STIHL-högtryckstvätt i serien RE.
Högtryckstvättens tryckangivelse (pmax)
och temperaturangivelse (tmax) får inte
vara högre än tryckangivelsen och tem‐
peraturangivelsen på tillbehöret.
VARNING
■ Vattenstrålen kan skada användaren.
► Ta inte tag under den rote‐
rande ytrengöraren.
► Håll och för den roterande ytrengö‐
raren enligt anvisningarna i denna
bruksanvisning.
VARNING
■Om den roterande ytrengöraren träf‐
far ett främmande föremål under
arbetet kan det eller delar av det
slungas iväg med hög hastighet.
Detta kan orsaka personskador och
sakskador.
► Ta bort främmande föremål från
arbetsområdet.
► Säkerställ att ytrengöraren alltid har
kontakt med den yta som ska ren‐
göras.
12 0457-367-0059-A. VA0.D21.

► Om det samlas småsten eller
avlagringar under stänkskyddet:
Luta den roterande ytrengöraren
45° åt sidan en kort stund tills sten‐
arna eller avlagringarna har spolats
bort från stänkskyddet.
Hopsättning
►Välj rätt sprutmunstycke B.
► Montera den roterande ytrengöraren
C.
Arbeta
► Ställ in vattenstrålens tryck med vri‐
dreglaget så att ytan som ska ren‐
göras inte skadas D.
► Flytta den roterande ytrengöraren
jämnt längs med den yta som ska
rengöras E.
► Gå framåt långsamt och kontrollerat.
► Vid rengöring av vertikala ytor: Mon‐
tera den roterande ytrengöraren
enligt bilden och håll fast så att tum‐
men omsluter handtaget F.
Förvaring
► Förvara den roterande ytrengöraren
så att borsten inte skadas.
Rengöring
Rengöra ytrengöraren
► Rengör ytrengöraren med en fuktig
trasa.
Rengöra munstycken
► Demontera munstyckena, skölj under
rinnande vatten och torka av med en
trasa G.
► Om munstyckena är igensatta: Ren‐
gör munstyckena med STIHL-hög‐
tryckstvättens rengöringsnål G.
Rengöra munstyckeshållare
► Skölj munstyckeshållaren under rin‐
nande vatten och torka av med en
trasa G.
Tietoja tästä käyttöohjeesta
Varoitusmerkit
Pyörivään pinnanpuhdistimeen sijoitettu‐
jen varoitusmerkkien merkitykset ovat
seuraavat:
Noudata turvallisuusohjeita ja
toimi niiden mukaisesti.
Lue, ymmärrä ja tallenna käyt‐
töohjeet myöhempää käyttöä
varten.
Älä tartu pinnanpuhdistimeen
alapuolelta.
Tuotetta koskevat asiakirjat
Paikallisia turvallisuusohjeita on nouda‐
tettava.
► Lue tämän käyttöohjeen lisäksi myös
seuraavat oppaat varmistaen, että
olet ymmärtänyt niiden sisällön, ja
säilytä ne:
–Käytettävän STIHL-korkeapaine‐
pesurin käyttöohje
–Puhdistusaineiden käyttöohje ja
pakkausohje
Videot
stihl.com/sxvr43
Tietoja käyttäjille
Tärkeät rakenneosat
A
0457-367-0059-A. VA0.D21. 13

1)Pyörivä pinnanpuhdistin
2)Liitosmutteri
3)Kiertonuppi
4)Kahva
5)Bajonettikytkin
6)Napsautuskytkin
7)Musta ruiskusuutin
8)Valkoinen ruiskusuutin
9)Kaari
Turvallisuusohjeet
Pyörivä pinnanpuhdistin on tarkoitettu
tasaisten pintojen puhdistamiseen,
mukaan lukien ajotiet ja kulkuväylät,
sekä pystysuorien pintojen, kuten laatta‐
seinien, puhdistamiseen.
Yhteensopiva vain RE-sarjan STIHL-
korkeapainepesureiden kanssa.
Korkeapainepesurin paine- (pmax) ja
lämpötilaerittely (tmax) eivät saa olla kor‐
keampia kuin lisävarusteiden paine- ja
lämpötilaerittelyt.
VAROITUS
■ Vesiruisku voi vahingoittaa käyttäjää.
► Älä tartu pyörivään pinnan‐
puhdistimeen alapuolelta.
► Pidä ja ohjaa pyörivää pinnanpuh‐
distinta tämän käyttöohjeen ohjei‐
den mukaan.
VAROITUS
■Jos pyörivään pinnanpuhdistimeen
osuu työskentelyn aikana vierase‐
sine, esine tai sen osia voi sinkoutua
ympäriinsä korkealla nopeudella.
Seurauksena voi olla loukkaantumi‐
nen ja esinevahinkoja.
► Poista vierasesineet työskentely‐
alueelta.
► Varmista, että pinnanpuhdistin on
aina kosketuksissa pudistettavaan
pintaan.
► Jos pieniä kiviä tai roskia kerääntyy
suihkusuojan alle: Kallista pyörivää
pinnanpuhdistinta lyhyesti sivulle
enintään 45°, kunnes kivet tai ros‐
kat ovat huuhtoutuneet ulos suihku‐
suojasta.
Kokoaminen
►Valitse oikea ruiskusuutin B.
►Kiinnitä pyörivä pinnanpuhdistin C.
Työskentely
► Säädä vesiruiskun painetta säätönu‐
pin avulla siten, ettei puhdistettava
pinta vaurioidu D.
► Siirrä pyörivää pinnanpuhdistinta
tasaisesti puhdistettavan pinnan
päällä E.
► Liiku hitaasti ja hallitusti eteenpäin.
► Jos puhdistetaan pystysuoria pintoja:
Kiinnitä pyörivä pinnanpuhdistin kuva‐
tulla tavalla ja pidä sitä niin, että peu‐
kalo on kahvan ympärillä F.
Säilyttäminen
► Säilytä pyörivää pinnanpuhdistinta
niin, että sen harjakset eivät vahin‐
goitu.
Puhdistus
Pinnanpuhdistimen puhdistus
► Puhdista pinnanpuhdistin kostealla lii‐
nalla.
Suuttimen puhdistus
► Irrota suutin, huuhtele se juoksevan
veden alla ja kuivaa liinalla G.
► Jos suuttimet ovat tukossa: Puhdista
suuttimet käytetyn STIHL-korkeapai‐
nepesurin puhdistusneulalla G.
14 0457-367-0059-A. VA0.D21.

Suuttimenpidikkeen puhdistus
► Huuhtele suuttimenpidike juoksevan
veden alla ja kuivaa liinalla G.
Informazioni sulle presenti
Istruzioni d’uso
Simboli di avvertimento
I simboli di avvertimento sul pulitore per
superfici rotanti significano quanto
segue:
Rispettare le avvertenze di sicu‐
rezza e le rispettive misure.
Leggere le istruzioni per l'uso,
comprenderle e conservarle.
Non mettere le mani sotto il
getto del detergente per super‐
fici.
Documenti di riferimento
Si applicano le norme per la sicurezza
locali.
► Oltre alle presenti istruzioni per l'uso,
leggere, comprendere e conservare i
seguenti documenti:
–Istruzioni per l'uso dell'idropulitrice
STIHL utilizzata
–Istruzioni per l’uso e imballaggio
del detergente usato
Video
stihl.com/sxvr43
Informazioni per l’utente
Componenti principali
A
1)Pulitore per superfici rotante
2)Dado a risvolto
3)Regolatore girevole
4)Impugnatura
5)Accoppiamento a baionetta
6)Accoppiamento del clic
7)Ugello nero
8)Ugello bianco
9)Staffa
Avvertenze di sicurezza
Il pulitore per superfici rotanti è usato
per pulire le superfici piane, compresi i
vialetti e le passerelle, così come le
superfici verticali come le pareti di pia‐
strelle.
Adatto solo per l’impiego con le idropuli‐
trici STIHL della serie RE.
Le specifiche di pressione (pmax) e di
temperatura (tmax) dell'idropulitrice non
devono essere superiori alle specifiche
di pressione e di temperatura degli
accessori.
AVVERTENZA
■ Il getto d’acqua può ferire l’utente.
► Non toccare sotto il pulitore a
superficie rotante.
► Tenere e guidare il pulitore per
superfici rotanti come descritto in
queste istruzioni per l'uso.
AVVERTENZA
■Se il pulitore per superfici rotanti col‐
pisce un oggetto estraneo durante il
lavoro, questo oggetto o parti di esso
possono essere lanciati ad alta velo‐
cità. Questo può causare lesioni per‐
sonali e danni materiali.
► Rimuovere eventuali oggetti estra‐
nei dalla zona di lavoro.
0457-367-0059-A. VA0.D21. 15

► Assicurarsi che il detergente per
superfici sia sempre in contatto con
la superficie da pulire.
► Se piccole pietre o depositi si accu‐
mulano sotto il coperchio dello
spruzzo: Inclinare brevemente il
pulitore per superfici rotanti di lato
fino a 45°, fino a quando le pietre o
i depositi non vengono sciacquati
fuori dal coperchio dello spruzzo.
Assemblare
► Selezionare l'ugello di spruzzo cor‐
retto B.
► Attaccare il pulitore di superfici rotanti
C.
Lavoro
► Regolare la pressione del getto d'ac‐
qua con il comando rotativo in modo
da non danneggiare la superficie da
pulire D.
► Muovere il pulitore rotante per super‐
fici in modo uniforme lungo la superfi‐
cie da pulire E.
► Procedere in avanti lentamente e in
modo controllato.
► Se si stanno pulendo superfici verti‐
cali: Fissare il pulitore per superfici
rotanti come mostrato e tenerlo in
modo che il pollice racchiuda la mani‐
glia F.
Conservazione
► Conservare il pulitore per superfici
rotanti in modo che le setole non
siano danneggiate.
Pulizia
Pulizia del pulitore di superfici
► Pulire il pulitore di superfici con un
panno umido.
Pulizia dell'ugello
► Smontare gli ugelli, sciacquare sotto
l'acqua corrente e asciugare con un
panno G.
► Se gli ugelli sono intasati: Pulire gli
ugelli con l'ago di pulizia dell'idropuli‐
trice STIHL usata G.
Pulizia del porta-ugello
► Sciacquare il porta-ugello sotto l'ac‐
qua corrente e asciugare con un
panno G.
Oplysninger om denne
brugsvejledning
Advarselssymboler
Advarselssymbolerne på den roterende
overfladerenser har følgende betydning:
Følg sikkerhedsanvisningerne
og de dertilhørende foranstalt‐
ninger.
Sørg for, at denne brugsvejled‐
ning læses, forstås og opbeva‐
res.
Før ikke hånden ind under over‐
fladerenseren.
Gældende dokumenter
De lokale sikkerhedsforskrifter er gæl‐
dende.
► Ud over denne brugsvejledning skal
følgende dokumenter læses, forstås
og opbevares:
–Brugsanvisningen til den anvendte
STIHL højtryksrenser
–Brugsvejledning og emballage til
det anvendte rengøringsmiddel
Videoer
16 0457-367-0059-A. VA0.D21.

stihl.com/sxvr43
Brugerinformation
Vigtige komponenter
A
1)Roterende overfladerenser
2)Omløbermøtrik
3)Drejeknap
4)Håndtag
5)Bajonetkobling
6)Klikkobling
7)Sort sprøjtedyse
8)Hvid sprøjtedyse
9)Bøjle
Sikkerhedshenvisninger
Den roterende fladerenser er beregnet
til at rengøre jævne overflader, herunder
indkørsler og fortove samt rengøring af
lodrette flader som f. eks. flisevægge.
Kun egnet til anvendelse med STIHL-
højtryksrenser fra RE-serien.
Trykspecifikationen (pmax) og tempera‐
turspecifikationen (tmax) på højtryksren‐
seren må ikke være højere end trykspe‐
cifikationen og temperaturspecifikatio‐
nen på tilbehøret.
ADVARSEL
■Vandstrålen kan påføre brugeren
kvæstelser.
► Grib ikke ind under den rote‐
rende overfladerenser.
► Hold og før den roterende overfla‐
derenser på den måde, som beskri‐
ves i denne brugsvejledning.
ADVARSEL
■ Hvis den roterende overfladerenser
rammer en fremmed genstand under
arbejdet, kan denne eller dele af den
blive slynget op i luften med høj
hastighed. Personer kan pådrage sig
kvæstelser, og der kan opstå materi‐
elle skader.
► Fjern fremmede genstande fra
arbejdsområdet.
► Sørg for, at overfladerenseren altid
er i kontakt med den overflade, der
skal rengøres.
► Vip kort den roterende overflade‐
renser op til 45° til siden, indtil ste‐
nene eller aflejringerne er skyllet ud
af sprøjtedækslet, hvis der samles
små sten eller aflejringer under
sprøjtedækslet.
Sæt sammen
►Vælg den rigtige sprøjtedyse B.
► Montér den roterende overfladeren‐
ser C.
Arbejd
► Indstil trykket på vandstrålen med
drejeknappen, således at den over‐
flade, der skal rengøres, ikke beska‐
diges. D.
► Bevæg den roterende overfladeren‐
ser ensartet over den overflade, der
skal rengøres E.
► Arbejd langsomt og kontrolleret.
► Hvis lodrette overflader skal rengø‐
res: Montér den roterende overflade‐
renser som vist på billedet, og hold
den, så tommelfingeren omslutter
håndtaget F.
Opbevaring
► Opbevar den roterende overfladeren‐
ser sådan, at børsten ikke bliver
beskadiget.
0457-367-0059-A. VA0.D21. 17

Rengøring
Rengøring af overfladerenser
► Rengør overfladerenseren med en
fugtig klud.
Rengøring af dyser
► Tag dysen af, skyl under rindende
vand, og tør den med en klud. G.
► Hvis dyserne er tilstoppet: Rens
dyserne med rensenålen på den
anvendte STIHL højtryksrenser G.
Rengøring af dyseholder
► Skyl dyseholderen under rindende
vand, og tør den med en klud G.
Informasjon om denne
bruksanvisningen
Varselsymboler
Varselsymbolene på den roterende
overflaterengjøreren betyr følgende:
Følg sikkerhetsmerknadene og
tiltakene.
Les, forstå og oppbevar bruks‐
anvisningen.
Ikke ta hånden under overflate‐
rengjøreren.
Gjeldende dokumenter
De lokale sikkerhetsforskriftene gjelder.
► I tillegg til denne bruksanvisningen
skal en lese, forstå og oppbevare føl‐
gende dokumenter:
–Bruksanvisning til STIHL høy‐
trykksspyleren som brukes
–Bruksanvisning og emballasjen til
rengjøringsmiddelet som brukes
Videoer
stihl.com/sxvr43
Brukerinformasjon
Viktige komponenter
A
1)Roterende overflaterengjører
2)Kapselmutter
3)Dreieregulator
4)Håndtak
5)Bajonettkobling
6)Klikkobling
7)Svart spraydyse
8)Hvit spraydyse
9)Bøyle
Sikkerhetsinstrukser
Den roterende overflaterengjøreren bru‐
kes til å rengjøre jevne overflater, inklu‐
dert gater og fortau samt rengjøring av
vertikale flater slik som flisevegger.
Er kun egnet for bruk med STIHL høy‐
trykksvaskere i RE-serien.
Trykkinformasjonen (pmax) og tempera‐
turinformasjonen (tmax) for høytrykks‐
spyleren skal ikke være høyere enn tryk‐
kinformasjonen og temperaturinforma‐
sjonen på tilbehøret.
ADVARSEL
■Vannstrålen kan forårsake persons‐
kader hos brukeren.
► Ikke ta hånden under den
roterende overflaterengjøre‐
ren.
► Hold og før den roterende overflate‐
rengjørere slik det er beskrevet i
denne bruksanvisningen.
18 0457-367-0059-A. VA0.D21.

ADVARSEL
■ Hvis den roterende overflaterengjøre‐
ren støter på et fremmedlegeme
under arbeidet, kan fremmedlegemet
eller deler av det bli slynget opp med
høy hastighet. Det kan oppstå per‐
sonskader og materielle skader.
► Fjern fremmedlegemer fra arbeid‐
sområdet.
► Sikre at overflaterengjøreren alltid
har kontakt med overflaten som
skal rengjøreren.
► Hvis det samles små steiner eller
avleiringer under sprøytedekslet:
Vipp den roterende overflatevaske‐
ren kort opptil 45 grader til siden, til
steinene eller avleiringene er skyllet
ut av sprøytedekslet.
Sette sammen produktet
►Velg riktig spraydyse B.
► Monter den roterende overflateren‐
gjøreren C.
Arbeid
► Still inn trykket til vannstrålen med
dreiebryteren slik at overflaten som
skal rengjøres, ikke skades D.
► Flytt den roterende overflaterengjøre‐
ren jevnt langs overflaten som skal
rengjøres E.
► Gå langsomt og kontrollert fremover.
► Hvis du rengjør vertikale overflater:
Monter den roterende overflateren‐
gjøreren som illustrert, og hold den
fast slik at tommelen omslutter hånd‐
taket F.
Oppbevaring
► Oppbevar den roterende overflateren‐
gjøreren slik at børstene ikke blir
skadde.
Rengjøring
Rengjøre overflaterengjøreren
► Rengjør overflaterengjøreren med en
fuktig klut.
Rengjøre dysene
► Demonter dysene, skyll dem under
rennende vann og tørk dem av med
en klut G.
► Hvis dysene er tilstoppet: Rengjør
dysene med rengjøringsnålen til
STIHL høyttrykksspyleren du bruker
G.
Rengjøre dyseholder
► Skyll dyseholderen under rennende
vann og tørk den av med en klut
G.
Informace k tomuto návodu
k použití
Varovné symboly
Varovné symboly na rotujícím plošném
mycím kartáči mají následující význam:
Dodržujte bezpečnostní pokyny
a jejich opatření.
Návod k použití je třeba si pře‐
číst, porozumět mu a uložit ho
pro další potřebu.
Nesahejte pod plošný mycí kar‐
táč.
Platné dokumenty
Platí lokální bezpečnostní předpisy.
► Kromě tohoto návodu k použití je
třeba si přečíst níže uvedené doku‐
menty, porozumět jim a uložit je pro
pozdější použití:
–návod k použití pro používaný
vysokotlaký čistič STIHL
–návod k použití a obal používa‐
ného čisticího prostředku
0457-367-0059-A. VA0.D21. 19

Videa
stihl.com/sxvr43
Informace pro uživatele
Důležité konstrukční prvky
A
1)Rotující plošný mycí kartáč
2)Převlečná matice
3)Otočný regulátor
4)Rukojeť
5)Bajonetová spojka
6)Spojka klik
7)Černá rozprašovací tryska
8)Bílá rozprašovací tryska
9)Rám
Bezpečnostní pokyny
Rotační plošný mycí kartáč se používá k
čištění rovných povrchů, včetně příjez‐
dových cest a chodníků, a k čištění svi‐
slých povrchů, jako jsou stěny z dlaždic.
Vhodný pouze pro použití s vysokotla‐
kými čističi STIHL série RE.
Hodnoty tlaku (pmax) a teploty (tmax)
vysokotlakého čističe nesmí být vyšší
než hodnoty tlaku a teploty na příslušen‐
ství.
VAROVÁNÍ
■Prudký vodní proud může uživatele
zranit.
► Nesahejte pod rotující plošný
mycí kartáč.
► Rotující plošný mycí kartáč držte a
veďte tak, jak je to popsáno v jeho
návodu k použití.
VAROVÁNÍ
■ Pokud během práce narazí rotující
mycí kartáč na nějaký cizí předmět,
může být takový předmět nebo jeho
části velkou rychlostí vymrštěn/
vymrštěny nahoru. Může dojít k úra‐
zům osob a ke vzniku věcných škod.
► Z pracovního prostoru odstraňte
cizí předměty.
► Dbejte na to, aby byl plošný kartáč
vždy v kontaktu s čištěným
povrchem.
► Pokud se pod krytem postřikovače
nahromadí drobné kamínky nebo
nečistoty: Krátce nakloňte rotující
plošný kartáč až o 45° do strany,
dokud se kamínky nebo nečistoty
nevyplaví z krytu postřikovače.
Smontování
► Vyberte správnou rozprašovací trysku
B.
►Nasaďte rotující plošný kartáč C.
Pracovní postup
► Pomocí otočného regulátoru nastavte
tlak proudu vody tak, aby nedošlo k
poškození čištěného povrchu D.
► Rovnoměrně pohybujte rotujícím
plošným kartáčem po čištěném
povrchu. E.
► Pomalu a kontrolovaně kráčejte
vpřed.
► Pokud se čistí svislé povrchy:
Nasaďte rotační plošný kartáč podle
obrázku a držte jej tak, aby palec
obepínal rukojeť. F.
20 0457-367-0059-A. VA0.D21.
