STRUCTUBE LIFT User manual

1/6
4x4mm 5x5mm (not included / pas inclus)
STRUCTUBE

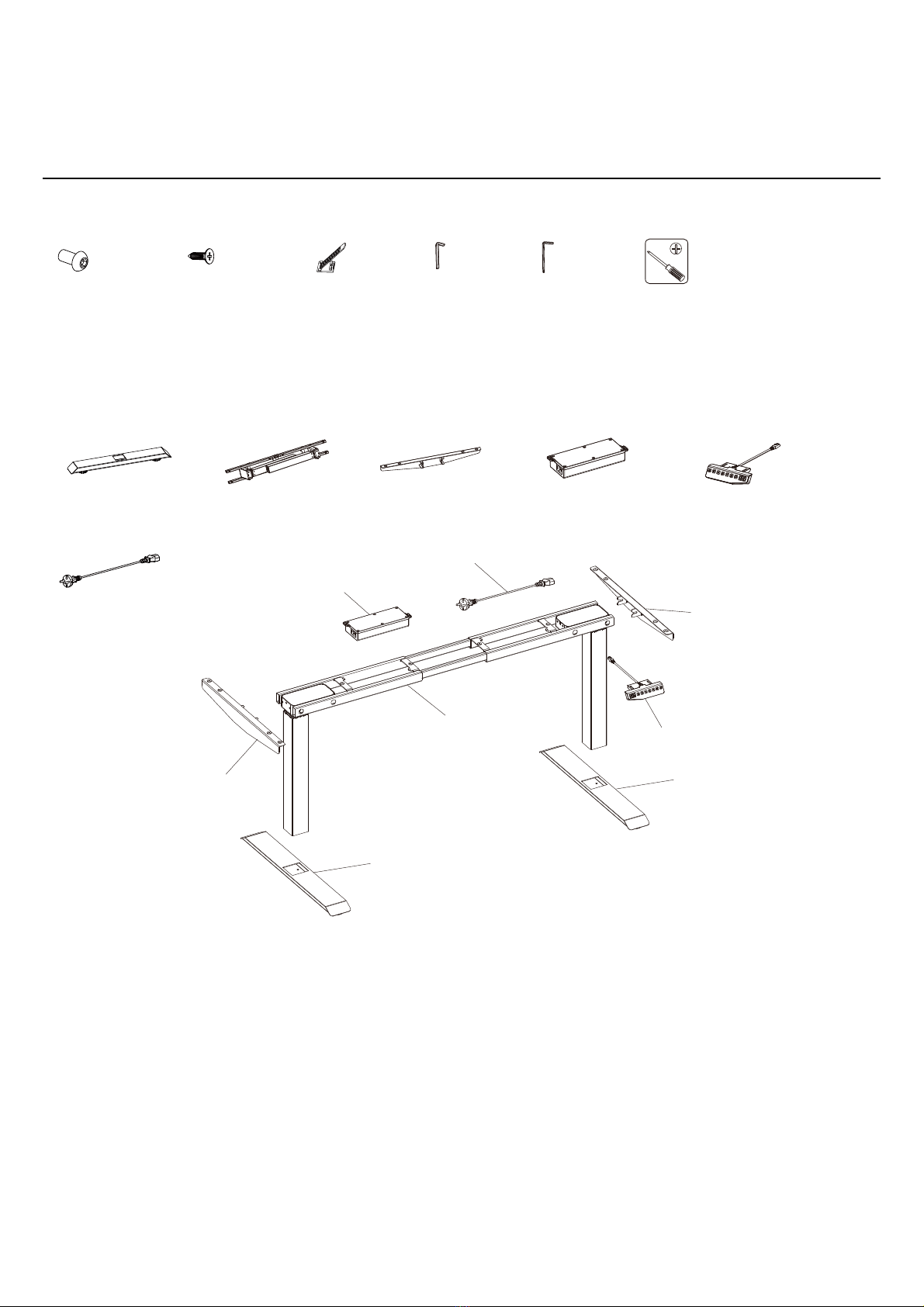

ASSEMBLY INSTRUCTIONS
INSTRUCTIONS DE MONTAGE
M6x16mm ST4.2x20mm Cable Tie
Ax8 Bx16 Cx4 Dx1 Ex1
HARDWARE / QUINCAILLERIE
Feet Foldable Legs Control Panel
Power Plug
Side Bracket Control box
F
G
H
I
J
K
H
F
COMPONENTS / COMPOSANTES
Fx2
Kx1
Gx1 Hx2 Ix1 Jx1
PLEASE NOTE / VEUILLEZ NOTER
-FOR USER SAFETY PERIODICALLY VERIFY AND TIGHTEN ALL FITTINGS / POUR LA SÉCURITÉ DE
L'UTILISATEUR VÉRIFIER ET SERRER PÉRIODIQUEMENT TOUS LES RACCORDS
-THIS ITEM IS DESIGNED FOR RESIDENTIAL USE ONLY / CET ARTICLE EST CONÇU POUR UN
USAGE RÉSIDENTIEL UNIQUEMENT
- USE POWER TOOLS ONLY WHEN INDICATED / UTILISER DES OUTILS ÉLECTRIQUES UNIQUEMENT
QUAND INDIQUÉ
- FOR AFTER-SALES PARTS SERVICE PLEASE REFERENCE: / POUR LE SERVICE APRÈS-VENTE DE
PIÈCES, VEUILLEZ VOUS RÉFÉRER: 47.96.60.v3_117014-1
- ASSEMBLY INSTRUCTIONS MAY BE REVISED AT ANY TIME. THE MOST RECENT VERSION CAN BE
FOUND BY VISITING: / LES INSTRUCTIONS DE MONTAGE PEUVENT ÊTRE RÉVISÉES À TOUT
MOMENT. LA VERSION LA PLUS RÉCENTE PEUT ÊTRE TROUVÉE À: WWW.STRUCTUBE.COM
HEIGHT ADJUSTABLE DESK BASE /
BASE BUREAU HAUTEUR AJUSTABLE
LIFT

a) Unpack part G and place atop the tabletop to which it will be affixed later / Déballez la partie G et placez-la
sur le table sur lequel elle sera fixée plus tard
b) Unfold the legs making sure to keep fingers away from the moving parts / Déplier les jambes en vous assurant
de garder les doigts loin des pièces en mouvement
2/6
1)
CLEAN AND CARE / NETTOYER ET ENTRETIEN
USE A DAMP CLOTH FOR REGULAR CLEANING. DO NOT USE AN ABRASIVE. CLEAN SPILLS
IMMEDIATELY. DO NOT LEAVE WET AND OR HOT ITEMS IN DIRECT CONTACT / UTILISER UN
CHIFFON HUMIDE POUR UN NETTOYAGE RÉGULIER. NE PAS UTILISER D'ABRASIF. NETTOYER
IMMÉDIATEMENT LES DÉVERSEMENTS. NE PAS LAISSER D'ARTICLES MOUILLÉS OU CHAUDS EN
CONTACT DIRECT
STRUCTUBE
ASSEMBLY INSTRUCTIONS
INSTRUCTIONS DE MONTAGE
HEIGHT ADJUSTABLE DESK BASE /
BASE BUREAU HAUTEUR AJUSTABLE
LIFT

3/6
2) D
4x4
a) Loosen (do not remove) the 4 screws indicated / Desserrer (ne pas retirer) les 4 vis indiquées
b) Insert parts H behind the screws / Insérez les pièces H derrière les vis comme indiqué
c) Tighten all 4 screws as indicated / Serrez les 4 vis comme indiqué
DD
D
Insert/ Insérer
Insert/ Insérer
STRUCTUBE
ASSEMBLY INSTRUCTIONS
INSTRUCTIONS DE MONTAGE
HEIGHT ADJUSTABLE DESK BASE /
BASE BUREAU HAUTEUR AJUSTABLE
LIFT

4/6
3)
4)
12X
H
B
x4
C
D
4x4
D
stretching/ étirage
a) Loosen (do not remove) all 8 screws indicated / Desserrez (ne retirez pas) les 8 vis indiquées
b) Stretch the base until it aligns with the screw holes on the tabletop / Étirez la base jusqu'à ce qu'elle s'aligne
avec les trous de vis sur le top du table
c) Tighten the 4 screws indicated / Serrez les 4 vis indiquées
a) b) / c)
a) b)
a)Attach the base to the top using screws “B” as indicated / Fixez la base sur le dessus à l'aide des vis « B »
comme indiqué
b)Tighten all 8 screws as indicated / Serrez les 8 vis comme indiqué
E
5x5
D
4x4
E
D
STRUCTUBE
ASSEMBLY INSTRUCTIONS
INSTRUCTIONS DE MONTAGE
HEIGHT ADJUSTABLE DESK BASE /
BASE BUREAU HAUTEUR AJUSTABLE
LIFT

5/6
5)
6)
K
J
I
Power port/ Port d'
alimentation
To Motor 1 / Au moteur 1
Port for control panel/
Port pour panneau
de contrôle
Or / Ou
x4
CK
J
To Motor 2 / Au moteur 2
AC
HS M1M2 DC
J
B2X
I
Or / Ou
x4
C
E
B
2X
J
E
E
5x5
STRUCTUBE
ASSEMBLY INSTRUCTIONS
INSTRUCTIONS DE MONTAGE
HEIGHT ADJUSTABLE DESK BASE /
BASE BUREAU HAUTEUR AJUSTABLE
LIFT

D
4x4
6/6

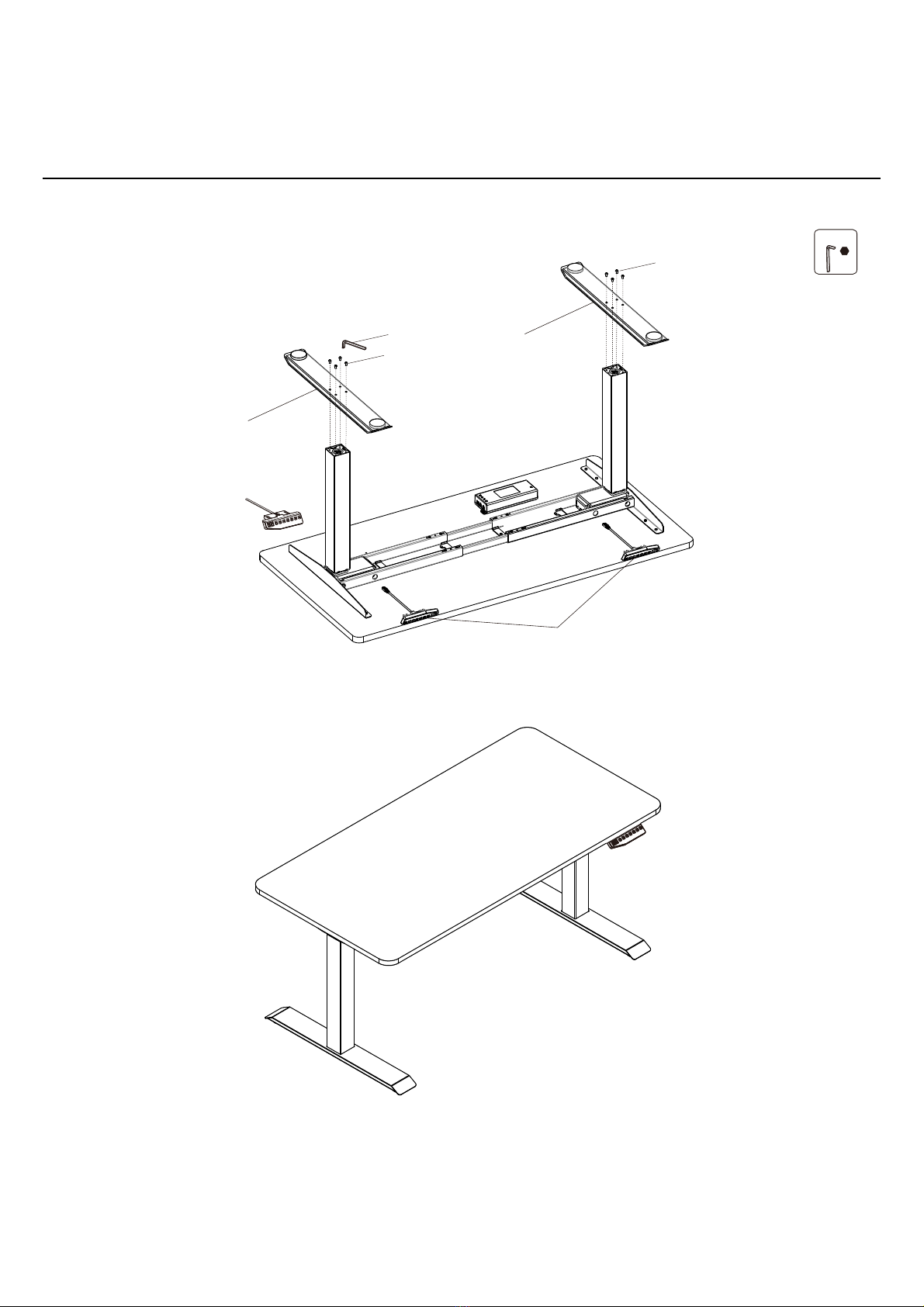

7)
F
A
4X
A
D
4X
F
Or / Ou
STRUCTUBE
ASSEMBLY INSTRUCTIONS
INSTRUCTIONS DE MONTAGE
HEIGHT ADJUSTABLE DESK BASE /
BASE BUREAU HAUTEUR AJUSTABLE
LIFT

1
Height Adjustable Desk Base “Lift”
Operation Manual

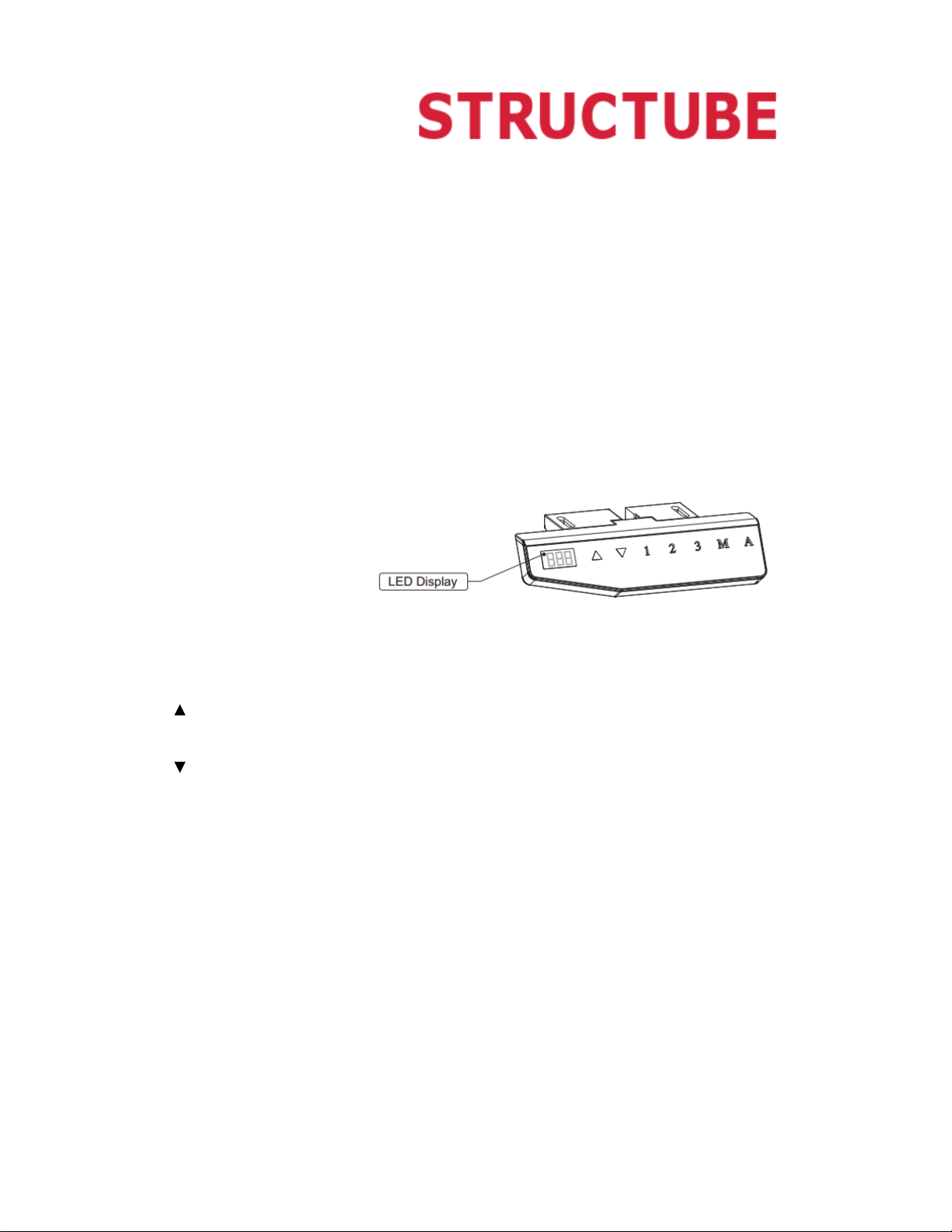

Legend
Adjust the desk upwards
Adjust the desk downwards
1 Memory1
2 Memory 2
3 Memory3
M Memory – assign a desk height to position 1, 2, or 3
A Alert – set a reminder to change posture
47.96.60.v3_117014-1

2
OperationInstructions
Height Adjustment:
a. Press the " " or " " button to adjust the height. The LED display shows the current
height (cm).
Save to Memory:
a. Press " " or " " button and adjust the device to the desired height.
b. Press and release "M", then immediately select "1", "2", or "3", to save the height to the
corresponding button.
Set Posture Alarm:
The alarm can be used to remind the user to change postures. The suggested time is 45 minutes.
a. Press “A”. The display will read: “ON”.
b. Wait until the display beginsto flash “45”. Press the " " or " " button to adjust the
timer length inminutes.
c. The timer will begin when the display stops flashing.
d. While the timer is active, changing device height will restart the timer.
e. Whenthe timer is over, a 10-second signal will sound.
f. Press and hold “A” for 3 seconds at any time to turn o the timer. The display will read:
“OFF”.
47.96.60.v3_117014-1

3 47.96.60.v3_117014-1
Reset
a. Press and hold “M” and “3” simultaneously, until the display reads: “ASR” and the signal
sounds.
b. Press and hold " " until the device has completely lowered and the display reads: “60.0”.
All saved positions will be lost.
Troubleshooting
a. If the desk is moving very slowly up or down, it is most likely over-loaded. Max weight:
125kg. Frequently using the device at full capacity may reduce its lifespan. If the device is
not over-loaded, check that the power source is connected and capable of delivering AC
110-240V, 50/60Hz, 15A.
Your adjustable LIFT desk is equipped with an anti-collision feature to prevent the risk of injury
and/or damage to objects in the path of the moving table. When movement is interrupted, the desk will
automatically stop and briefly move in the opposite direction. Set the level of sensitivity that is correct
for your environment. It is recommended that you begin with A3 and reduce sensitivity as needed. To
cycle through A0-A1-A2-A3: Press and hold the up “ ” and down “ ” buttons for 5s at the same
time and release. 
“A0” = Anti-collision is OFF.
“A1” = Sensitivity is LOW.
“A2” = Sensitivity is MEDIUM.
“A3” = Sensitivity is HIGH.
Set Anti-Collision Sensitivity

b. If the LED shows "E01" or "E02", the lift motors have overheated. Allow the device to
cool downfor18 minutes. The device should not be constantly adjusted for more than 2
minutes.
c. If " " or " " do not work, unplug the device, wait 10 seconds, then reconnect to power.
d. If you experience any other issue, or the above-mentioned troubleshooting remedies do
not work, reset the device.
4
ATTENTION
1. Power supply: AC110V-240V,50/60Hz, 15A
2. Service Environment: 0-40
3. Check carefully to ensure correct and complete assembly before using.
4. Be familiar with all functions of the product before first use.
5. Never allow children to play with the device.
6. Disconnect from power before cleaning, wipe with a dry cloth only.
7. Do not clean with corrosive or abrasive materials.
8. Clean up spills immediately. Do not let any liquid enter the device. This poses a risk of electric shock.
9. If the power cord, power supply, motors, or other components become damaged, discontinue use
immediately.
47.96.60.v3_117014-1

1
Base bureau hauteur ajustable « Lift »
Manuel d’utilisation
Légende
Relever le bureau
Descendre le bureau
1 Position en mémoire 1
2 Position en mémoire 2
3 Position en mémoire 3
M Mémoire – attribuer une hauteur aux positions 1, 2, ou 3
A Alerte – régler un rappel pour changer de posture
47.96.60.v3_117014-1

247.96.60.v3_117014-1
Consignes d’utilisation
Réglage de la hauteur
a. Appuyer sur le bouton« » ou « » pour régler la hauteur. L’achage à DEL montre la
hauteur actuelle en centimètres.
Enregistrement en mémoire
a. Appuyer sur le bouton« » ou « » pour régler l’appareil à la hauteur souhaitée.
b. Appuyer sur le bouton« M » et relâcher, puis sélectionner immédiatement «1 », « 2 » ou
«3 » pourenregistrer la hauteur correspondant audit bouton.
Réglage de l’alarme de changement de posture
L’alarme est conçue pour rappeler à l’utilisateur de changer de posture. L’intervalle recommandé
est de 45 minutes.
a. Appuyer sur « A ». L’achage montre « ON ».
b. Attendre jusqu’à ce que « 45 » clignote sur l’achage. Appuyer sur le bouton « » ou
« » pour régler la durée en minutes.
c. Le décompte de la minuterie est activé lorsque l’achage arrête de clignoter.
d. Si l’utilisateur change la hauteur de l’appareil pendant que la minuterie est activée, sa
durée sera réinitialisée.
e. Lorsque la période est terminée, un signal sonore retentit pendant 10 secondes.
f. Appuyer sur « A » et le tenir enfoncé pendant 3 secondes à tout moment pour éteindre
la minuterie. L’achage montre « OFF ».

3
Réinitialisation
a. Appuyer sur « M » et « 3 »,puis les tenir enfoncés simultanément jusqu’à ce que
l’achage indique « ARS » et que le signal sonore retentisse.
b. Appuyer sur « » et le tenir enfoncé jusqu’à ce que l’appareil soit complètement abaissé
et que l’achage indique « 60.0 ». Toutes les positions enregistrées sont dès lors
eacées.
Dépannage
a. Le bureau est sans doute surchargé s’il se redresse et s’abaisse très lentement. Poids
maximal : 276 lb (125 kg). Une utilisation répétée de l’appareil au maximum de sa
capacité peut réduire sa durée de vie. Si l’appareil n’est pas surchargé, vérifier que la
source d’alimentation est branchée et est en mesure de fournir un courant alternatif de
110-240 V, 50-60 Hz, 15 A.
Régler la sensibilité anti-collision
Votre bureau adjustable LIFT est équipé d'une fonction anti-collision pour éviter tout risque de blessure
et/ou d'endommagement d'objets sur le chemin de la table mobile. Lorsque le mouvement est interrompu,
le bureau s'arrête automatiquement et se déplace brièvement dans la direction opposée. Définissez le niveau
de sensibilité adapté à votre environnement. Il est recommandé de commencer par A3 et de réduire la
sensibilité au besoin. Pour parcourir A0-A1-A2-A3 : Appuyez et maintenez enfoncés les boutons haut « »
et bas « » pendant 5 secondes en même temps et relâchez.
« A0 » = l'anticollision est DÉSACTIVÉ.
« A1 » = La sensibilité est FAIBLE.
« A2 » = La sensibilité est MOYENNE.
« A3 » = La sensibilité est ÉLEVÉE.
47.96.60.v3_117014-1

b. Si l’achage à DEL indique « E01» ou « E02 », c’est que les moteurs de levage ont
surchaué. Laisser l’appareil se refroidir pendant 18 minutes. Il ne faut pas régler la
hauteur de l’appareil sans arrêt pendant plus de 2 minutes.
c. Si les boutons « » ou « » ne fonctionnent pas, débrancher l’appareil et attendre
10 secondes avant de le rebrancher.
d. Réinitialiser l’appareil en cas d’autre problème ou en cas d’échec des mesures de
dépannage mentionnées ci-dessus.
4
ATTENTION
1. Alimentation : c.a. 110-240 V, 50-60 Hz, 15 A
2. Milieu d’utilisation : entre 0 et 40
3. Vérifier soigneusement que l’assemblage est conforme et complet avant de l’utiliser.
4. Connaître toutes lesfonctions du produit avant la première utilisation.
5. Ne jamais laisser les enfants jouer avec l’appareil.
6. Débrancher l’appareil de la prise d’alimentation avant de le nettoyer. Nettoyer avec un chion sec
seulement.
7. Ne pas nettoyer avec des produits corrosifs ou abrasifs.
8. Essuyer immédiatement les dégâts. Ne pas laisser les liquides s’infiltrer dans l’appareil. Une telle situation
présenterait des risques d’électrocution.
9. Cesser immédiatement d’utiliser l’appareil si lecordon d’alimentation, le bloc d’alimentation, les moteurs
ou d’autres composantes sont endommagés.
Élimination des déchets Ce symbole indique que ce produit ne doit pas être jeté avec les autres déchets
ménagers. Recycler les déchets de manière responsable afin de promouvoir la
réutilisation durable des ressources matérielles et d’éviter qu’ils ne nuisent à
l’environnement ou à la santé humaine en raison d’une élimination non
réglementée des déchets. Pour retourner un appareil usé, utiliser les systèmes
de retour et de collecte ou contacter le détaillant où le produit a été acheté. Ils
pourront recycler ce produit de façon écologique.
