Styx F-9000 User manual
Précautions………………………………………………
...
……………
..5
Face avant…………………………………………………………………5
Face arrière…………………………………………………………….….6
Connexions au terminal….…………..…...……………………...….…7
Télécommande………………………………………...………...……….8
Réglages de base……...…………………………………………......….9
Langue…………….…………………………………………..….9
Mise en place Lnb………………….…………………...….....…10
Positionneur DiSEqC1.2 ……………………………................11
Positionneur USALS ……………………………......................11
Recherche de chaînes..………………………….…..……...….12
Edition des transpondeurs ……………………………….……13
« Fonctions » TV…………………………………………………….…..14
Mode PIG……………………………………….……...……… 14
Chaînes, Favorites, listes par satellites..……………………14
Listes de satellites courants…….……………………………15
Touche chaînes favorites…………………………….……….15
Touche INFO…………………………………………………...15
EPG / Guide TV..…………………………………..................15
Mode Audio / langage…………….…………………………...15
Télétexte……………………………………….…...…………..15
Le menu principal……………………………..………………………..16
Edition des chaînes…………..………………………………16
Menu système…………………………………………….…..17
Réglages OSD………………………………………………..18
Transferts de logiciels & données………………….……...…….….19
Structure du menu sur l’écran………………..……….….………….20
En cas de problèmes………………………………....….…….………21
Satellites préprogrammés………………………….……….………...21
Caractéristiques……….……...….……………………………...…..…22
Spécifications techniques…………………………………...………..23
Ne pas retirer le couvercle.
Ne pas mettre le terminal dans des conditions trop chaudes, froides ou humides.
Ne pas connecter ou modifier le câble auquel le terminal est branché.
Pour nettoyer le terminal, utiliser un tissu doux et un produit nettoyant.
Ne jamais utiliser de produit qui pourrait s’introduire dans le terminal et créer des dégâts.
TO REDUCE THE RISK OF ELECTRIC, DO NOT
REMOVE COVER (OR BACK). NO USER SERVICEABLE
PARTS INSIDE. REFER SERVICING TO QUALIFIED
SERVICE PERSONNEL.
This symbol indicates "dangerous
voltage" inside the product that
presents a risk of electric shock
or personal injury.
This symbol indicates important
instructions accompanying the
product.
Please do not insert metal or alien substance into the slots
for the Modules and Smart Cards.
In doing so can damage to the STB and reduce its life span.
RISK OF ELECTRIC SHOCK
DO NOT OPEN
C A U T I O N
WARNING
Connecter un câble péritel entre la fiche de la télévision et celle du terminal.
Connecter un autre câble péritel entre le magnétoscope et la fiche péritel VCR du terminal.
Pour recevoir les chaînes terrestres, connecter le câble coaxial de la sortie du magnétoscope
vers l’entrée du câble coaxial de la télévision et connecter l’antenne de la télévision sur l’entrée
coaxiale du magnétoscope.
Relier le câble coaxial de la Lnb (tête universelle) sur l’entrée Lnb de votre moteur. Puis
connecter le câble de sortie Lnb de votre moteur vers l’entrée Lnb de votre terminal.
Si vous avez un autre démodulateur analogique ou terminal numérique, et que vous désirez
utiliser la même Lnb, alors vous pouvez le connecter via la sortie « Loop » de votre terminal.
Connecter un câble coaxial de la sortie « Loop » du terminal numérique vers l’entrée Lnb du
démodulateur analogique. Si vous désirez regarder le démodulateur analogique, il vous faudra
mettre le terminal numérique en « Stand by ».
Connexion avec un autre démodulateur
Connecter le terminal à un téléviseur et à un magnétoscope
Connecter le terminal à un système motorisé DiSEqC 1.2
0~9
SELECT
PAGE
EXIT
INFO
MENU
F.LIST
CH.LIST
SAT.LIST
TV/SAT
F. CH
A.MODE
TV/RADIO
RET
A.LANG
EPG
Ajoute une chaîne dans la liste favorite.
Sélection du service Audio disponible sur les chaînes.
Changement de liste entre télé et radio.
Retour à la chaîne précédente (TV et radio).
Sélection du langage Audio disponible.
Obtenir les informations électroniques des programmes sur les chaînes où
ces informations sont disponibles. Car celles-ci sont affichées si elles sont
transmises
Mise ou non du terminal en « Stand by ».
Changement de chaînes et sélection des
paramètres requis.
Changement de chaînes (touches CH), et du
volume (touche VOL).
Mémorisation des changements, et affichage des
listes radios/TV.
Déplacement dans la liste des chaînes plus rapide.
Mettre ou non le son.
Pour sortir d’un
e fenêtre à la fois dans le menu et en
sortir définitivement.
Une fois dans une liste de chaînes, permet
l’affichage du mode PIG.
Affichage du menu
.
Affichage la liste des chaînes favorites
.
Affichage des chaînes en claires ou cryptées.
Affichage de la liste des satellites.
Commutation entre la télé (TV) et le satellite (SAT).
Une fois que vous avez correctement connecté le terminal, vous avez quelques réglages à
effectuer.
Les changements peuvent être mémorisés par la touche “ EXIT ” ou la touche “SELECT”,
selon les menus. Le guide utilisateur situé en bas à droite de l’écran vous indiquera quelle
touche (EXIT ou SELECT) à utiliser pour mémoriser les divers changements.
Le guide utilisateur indique d’autres symboles de touches de la télécommande qui sont
nécessaires pour se déplacer dans le menu sélectionné.
Si vous avez connecté un autre démodulateur analogique ou terminal numérique sur la
sortie Lnb de votre terminal, utilisant la même Lnb, alors sélectionner Alimentation Lnb
« off » pour voir le récepteur connecté sur votre écran ou mettez votre terminal en « Stand
by ». En mode normal, mettre l’alimentation de la Lnb sur « marche ».
Lang
ue
Installation
Appuyer sur la touche Menu puis entrer dans le
Menu langue.
Sélectionner le langage OSD que vous désirez ainsi
que le contraste.
Celui-ci sera défini pour tout le menu.
Dans le menu Installation, vous pouvez
configurer votre antenne (Lnb…) et rechercher par
satellites.
Appuyer sur la touche Menu puis aller dans
Installation.
Pour avoir accès au menu de recherche, vous
devez entrer un code. Ce code est par défaut
« 0000 ».
Fréquence LNB : Une sélection est possible pour différents types de Lnb. Sélectionner la
fréquence de votre Lnb qui correspond à votre installation.
Les configurations Lnb sont :
« Universel », « 5150 », « 5750 », « 9750 », « 10600 », « 10700 », « 11300 » MHz.
Si vous sélectionnez Universel, les fréquences seront 9750 et 10600 et le signal 22KHz
sera en mode AUTO. Si vous avez une Lnb différente de celles sitées ci-dessus, vous
pouvez toujours entrer une nouvelle fréquence à l’aide des touches numériques 0~9.
Commutateur DiSEqC : A ne régler qui si vous utiliser un commutateur DiSEqC ou une
double tête. Sélectionner la lettre de l’entrée Lnb A/B/C/D pour chacune des Lnb
connectées pour respecter les commutations du DiSEqC.
22KHz : Si votre terminal est connecté à 2 Lnb ou que 2 antennes sont connectées à un
commutateur 22 KHz, sélectionner ON. Dans le cas de la Lnb universelle, le mode est
AUTO.
0/12V : Si vous utilisez un commutateur 0/12V, sélectionnez entre 0 et 12V.
Positionneur DiSEqC : Vous avez le choix entre le DiSEqC 1.2 et le DiSEqC 1.3. Ces
paramètres sont à enclencher lorsque vous utilisez un moteur DiSEqC 1.2.
Mise en place Lnb
Dans ce menu, vous pouvez configurer la Lnb et les
paramètres pour tous les satellites.
Satellite : Vous avez 9 satellites de préprogrammés
dans le terminal avec leurs transpondeurs mais
aussi toutes les chaînes.
De plus, vous pouvez à tous moment ajouter un
satellite avec ses transpondeurs pour réaliser
d’autres recherches.
Est/Ouest: Permet de faire tourner le moteur en continu jusqu’à ce que le signal soit le
meilleur possible.
Etablir les limites : Dans ce menu, vous avez la possibilité d’établir, d’effacer les limites.
Mémoriser la position : Vous pouvez mémoriser au maximum 40 positions satellites.
Pré-positionnement : Permet le pré-positionnement des positions satellites.
Le DiSEqC 1.2 permet de faire tourner un moteur, de chercher les positions satellites et de
les mémoriser. L’inconvénient majeur est que vous devez mémoriser chaque position de
chaque satellite. (Ce qui est différent avec l’USALS)
Latitude : Entrer la latitude de votre région. (Voir notice du moteur)
Longitude : Entrer la longitude de votre région. (Voir notice moteur)
Référence Position : Déplace le moteur à la position 0.
Positionneur
USALS
Différence des deux systèmes : Vous entrez la
longitude et latitude de votre région, vous pointez
correctement le premier satellite et vous obtenez
ensuite tous les autres satellites.
Plus besoin de mémoriser toutes les positions
satellites.
Choisir satellite : Pour sélectionner le satellite
Position SAT : Position du satellite.
Choisir le transpondeur : Pour sélectionner le TP
correspondant au satellite afin de mesurer la force
du signal.
Positionneur DiSEqC
1.2
Dans ce menu vous pouvez mémoriser les positions
désirées des satellites si vous utilisez un système
motorisé.
Choisir satellite : Pour sélectionner le satellite
Choisir le transpondeur : Pour sélectionner le TP
correspondant au satellite afin de mesurer la force
du signal.
Ajuster EST/OUEST : Pour ajuster la position de la
parabole afin d’améliorer la puissance du signal.
Après avoir établie la configuration antenne du satellite désiré, entrer dans le menu
Recherche pour rechercher tous les transpondeurs ainsi que leurs chaînes
correspondantes.
.
Début de recherche : Le terminal cherchera tous les transpondeurs entrés dans le terminal
et donc toutes les chaînes associées à ceux-ci.
Recherche de chaînes
Choisir Satellite : Sélectionner le satellite qui
correspond à votre installation.
Menu Lnb : Pour ajuster, changer ou ajouter une
valeur dans le menu Lnb, appuyer sur
« SELECT » pour entrer dans ce menu.
Choisir le transpondeur : Appuyer sur la touche
« Vol+ » pour voir tous les transpondeurs du
satellite sélectionné. De ce menu il est possible
d’ajouté directement un transpondeur en insérant la
fréquence (MHz), le Symbol rate (Kb/s) avec les
touches 0~9 et enfin sélectionner la polarisation H
(horizontal) et V(vertical) à l’aide des touches
CHCH.Mais si vous devez ajouter plus d’un TP
aller dans le menu Edition des TP.
Menu PID : Permet de chercher une chaîne de façon
beaucoup plus précise puisque l’on rentre tous ces
paramètres. Entrer dans le Menu PID et indiquer les
valeurs à l’aide des touches 0~9.
Mode de recherche : Vous avez plusieurs mode de
recherche à votre disposition : claires, cryptées, tout,
nit.
Si vous sélectionnez NIT (Table information réseau),
tous les TP utilisés par ce service spécifique seront
recherchés.
Le nombre de chaînes recherchées en claires et en cryptées seront affichées par TV et
radios. Si vous sélectionnez plus de 2 satellites, il sera alors impossible d’ajouter un
nouveau transpondeur ou une donnée PID.
Si vous désirez arrêter le processus de recherche, appuyer sur la touche « EXIT » ou
« MENU ».
Pendant la recherche, la barre de force du signal est affichée pour indiquer la force du
signal. Il est conseillé que le signal soit compris entre « Bon » et « Excellent » sinon il vous
faudra ajuster votre parabole.
Supprimer un transpondeur : Suivre la même procédure que pour la suppression d’un
satellite expliqué ci-dessus.
Edit
ion
transponde
u
r
s
Dans ce menu vous pouvez ajouter, supprimer,
renommer des satellites et transpondeurs.
Supprimer le satellite : Sélectionner le satellite que
vous voulez supprimer, appuyer sur la touche
« VOL+ » puis appuyer sur SELECT de façon à
afficher un « V» dans la case Supprimer.
(représentée par un symbole « poubelle »)
Appuyez ensuite 2 fois sur la touche QUIT et validez
par SELECT.
Ajouter et éditer un satellite : Pour renommer un
satellite existant ou ajouter un nouveau satellite,
sélectionner le et utiliser les touches Vol-, CHet
CHpour changer les lettres.
Changer ou ajouter un TP : Pour ajouter un TP, allez
à la fin de la liste et entrez les paramètres suivants : la
fréquence (MHz), le symbol rate (Kb/s) avec les
touches 0~9 et sélectionner la polarisation V(vertical)
ou H(horizontal).
Pour modifier un TP, mettez-
vous sur le transpondeur
concerné et appuyez sur la touche SELECT. Il ne
vous reste plus qu’à modifier les 3 paramètres.
Dans la suite seront décrites les fonctions de bases de votre terminal comme regarder la
télévision ou écouter les chaînes musicales. Beaucoup de ces fonctions décrites ici
dépendent du service fournisseur qui peuvent être utilisées si elles sont transmises dans le
programme.
Vous pouvez voire différentes listes de programmes suivant la programmation désirée par
pression sur la touche F.LIST pour afficher la liste de chaînes favorites, CH.LIST pour
afficher les chaînes en claires et en cryptées, SAT.LIST par satellites.
La liste totale affiche toute les chaînes radios et TV.
La liste totale des chaînes TV contient au maximum 2000 chaînes et la liste totale radio
contient au maximum 1000 chaînes.
Vous avez la possibilité d’afficher la liste totale des chaînes en claires et en cryptées.
Appuyer sur la touche SELECT pour entrer dans la liste totale des chaînes, utiliser les
touches CHet CHpour bouger dans la liste, et appuyer sur SELECT pour valider la
chaîne.
Pour se déplacer plus rapidement dans la liste des chaînes, appuyer sur la touche
PAGE , .

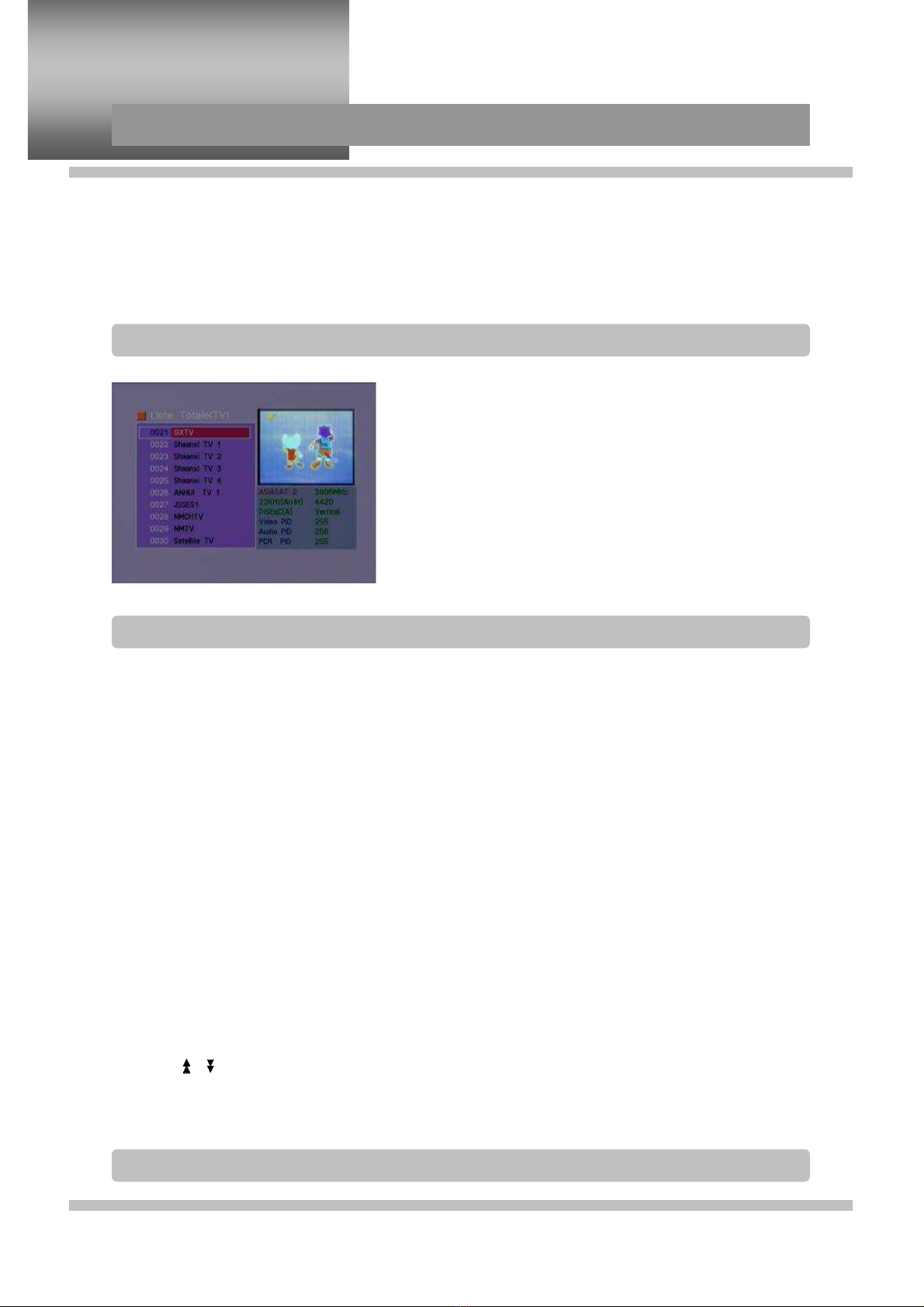

Pour activer le mode PIG presser la touche INFO lorsque vous êtes dans une liste de
chaînes.
M
ode PIG
Chaînes,
F
avorites, listes par satellites
Listes des satellite
s courants
Vous pouvez activer le mode PIG aussi bien quand
vous êtes dans la liste totale des chaînes, en
claires, cryptées, favorites ou même par satellites.
Après être entrer dans une liste, appuyer sur la
touche INFO alors la liste sélectionnée passe en
mode PIG. Vous pouvez changer de chaînes et faire
un aperçu en appuyant sur la touche SELECT.
Vous avez la possibilité d’ajouter une chaîne dans la liste favorite. Presser la touche F.CH
et sélectionner la liste favorite où vous voulez ajouter cette nouvelle chaîne. Appuyer sur
SELECT pour ajouter la chaîne à la liste. Pour créer votre liste favorite référez-vous au
menu Edition des chaînes.
Par pression sur la touche
EPG
, vous avez accès à des informations disponibles sur certaines
chaînes. Ces informations sont affichées si le service transmet les données. Par pression sur
les touches
CHCH,
vous obtenez les informations sur le programme suivant et avec les
touches
Vol-
et
Vol+
vous changez de chaînes.
Si le service distributeur transmet différents modes audio pour un programme, appuyer sur
la touche A.MODE pour sélectionner le mode Audio (Mono gauche, Mono droite, Stéréo)
et presser la touche A.LANG pour sélectionner les différents langages audio pour le
programme.
Si le télétexte provient du service distributeur alors le terminal activera automatiquement le
télétexte sur la sortie de la télévision. Pour permettre l’affichage du télétexte sur le téléviseur,
presser la touche télétexte sur la télécommande de celui-ci.
Touche INFO
T
é
l
é
text
e
EPG / Guide TV
: Guide Electronique des Programmes
Mode audio / langage
Touche F.CH
: chaîne favorite
Vous pouvez changer de chaînes par les touches CH et valider par la touche SELECT.
Pour se déplacer plus rapidement utiliser les touches
PAGE
.

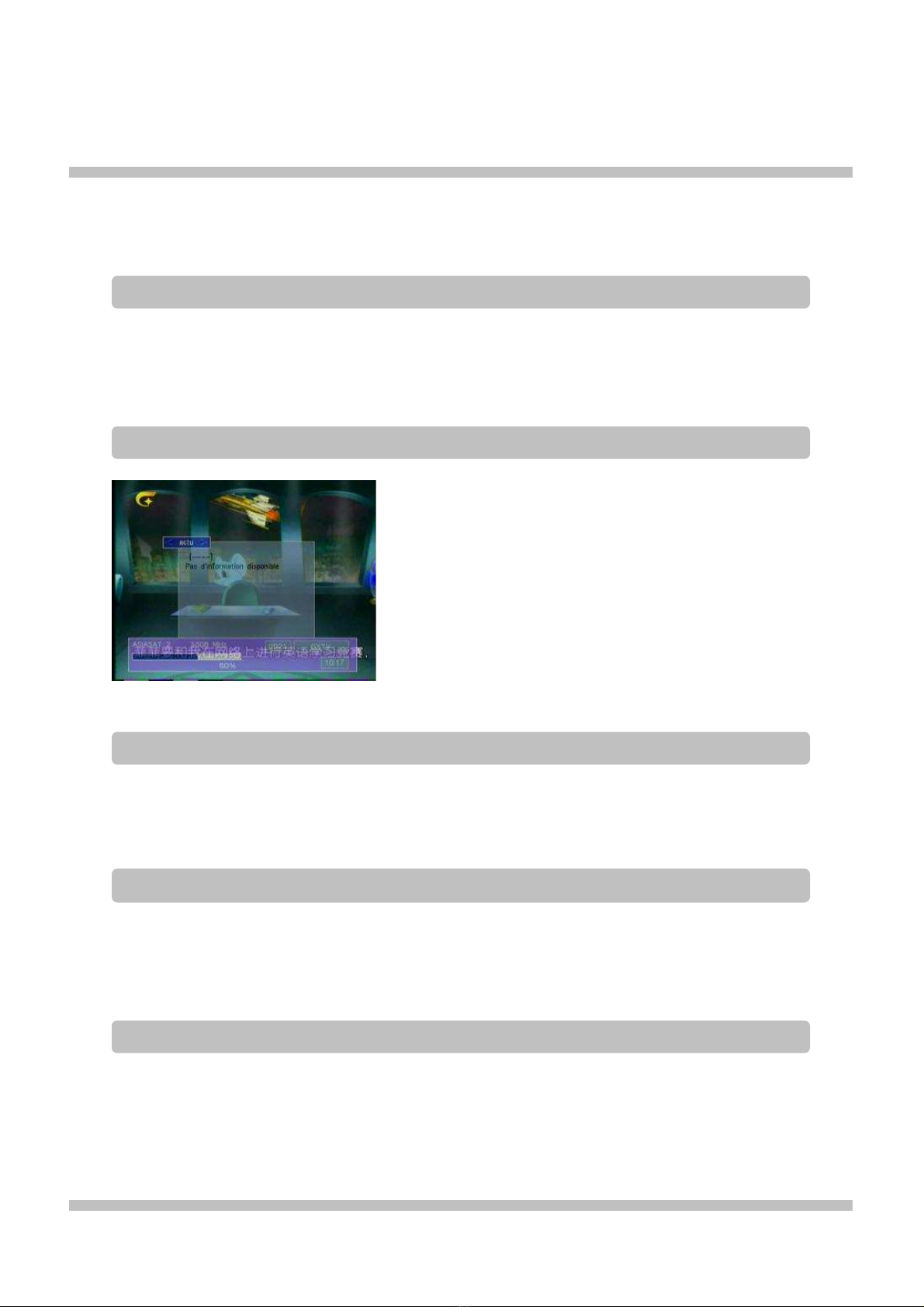

Chaque fois que vous changez de chaînes vous
recevez des informations concernant le programme.
Ces informations comprennent : le N° de chaîne, le
nom, l’heure, le satellite, la force du signal etc…
Si vous appuyer 2 fois sur la touche INFO, vous
pourrez alors disposer d’informations sur le
programme en cours, mais celles-ci ne sont
disponibles que si elles sont transmises par le
service distributeur.
Chaînes favorites : Vous avez la possibilité de créer 2 listes favorites contenant les
chaînes que vous regardez le plus fréquemment. Chaque liste peut contenir au maximum
100 chaînes. Une chaîne est ajoutée par pression sur la touche SELECT et indique
un « V » dans la colonne « Fav1 » ou « Fav2 ».

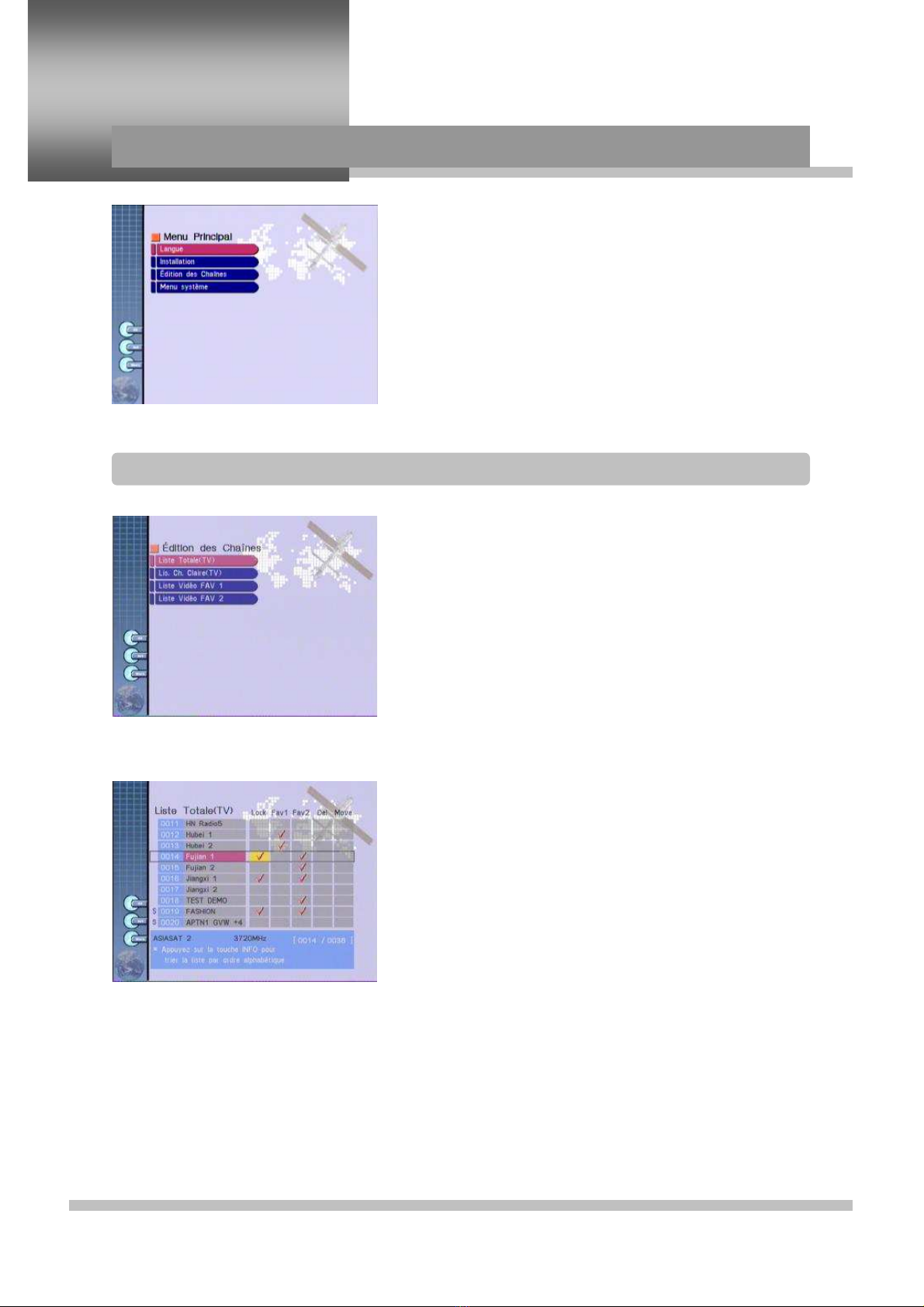

Editions des chaînes
Presser la touche MENU pour entrer dans le menu
principal.
Si vous désirez aller dans l’un de ces menus,
sélectionner le menu désiré et appuyer sur SELECT
pour valider.
Dans ce menu, vous pouvez créer 2 listes favorites,
renommer, arranger et supprimer des chaînes.
Une fois dans une liste de chaîne, vous pouvez
classer toutes les chaînes par ordre alphabétique en
appuyant sur INFO. (Attention : le tri n’est pas
mémorisable une fois en dehors de ce menu).
Chaînes bloquées : Dans ce menu, vous pouvez
bloquer ou débloquer une chaîne. Sélectionner la
chaîne que vous désirez bloquer et appuyer sur
SELECT pour qu’un « V » apparaisse dans la
colonne « Lock ».
Si vous désirez regarder une chaîne bloquée, votre
mot de passe vous sera demandé.
Renommer une chaîne : Vous pouvez changer le nom des chaînes en appuyant sur
SELECT et en utilisant les touches CHCHet Vol- Vol+ pour changer les caractères.
Récepteur bloqué : Si vous mettez « Marche », vous
aurez toujours besoin du mot de passe pour accéder
aux menus. Par défaut le mot de passe est « 0000 ».
Changement du mot de passe : Vous avez la
possibilité de changer le code standard « 0000 » mais
sans votre code vous ne pourrez pas avoir accès à
toutes les fonctions où le code est requis.
Réglage Télé
Format de l’écran : Si vous avez un téléviseur au format d’écran 4:3 et la transmission est
en 16:9 vous pouvez sélectionner « Standard ».
Type de télé : Sélection du type de signal de votre téléviseur PAL,NTSC ou AUTO.
Sortie vidéo : Sélection du mode vidéo de votre téléviseur RGB ou CVBS.
SPDIF (Interface numérique Sony/Philips): Si vous sélectionner “ON”, vous activez la
sortie son numérique. Il ne vous reste plus qu’à connecter votre récepteur à un autre
équipement audio SPDIF via un cordon RCA.
Supprimer une chaîne : Sélectionner la chaîne que
vous voulez supprimer et cocher la case dans la
colonne « Del ».
Déplacer une chaîne : sélectionner la chaîne que
vous voulez déplacé, cocher la case dans la
colonne « Move ». Puis déplacer la chaîne à l’aide
des touches CHCH.
Menu système
SPDIF signifie « Sony / Philips Digital Interface ».
Standard grand public (IEC 958 Type II) de connecteur numérique (câble coaxial 75mm ou
fibre optique, connecteurs RCA) utilisé pour transporter des données audio à partir/vers des
données, lecteurs CD, minidisques, cartes son...
Réglage de l’heure
Heure locale : Réglage de l’heure.
Heure d’été : Sélection de l’heure d’été.
Remémorisation usine : Vous avez la possibilité de faire un remémorisation usine, en fait
toutes les modifications, listes de chaînes favorites etc… seront effacées et vous
récupèrerez le terminal comme vous l’avez eu au départ. Vous pouvez aussi supprimer
toutes les listes de chaînes.
Version du système : Permet d’afficher les informations concernant le terminal. (la date, la
version du logiciel et la version du matériel)
Réglages OSD
Langage OSD : Sélection du langage du menu.
Contraste OSD : Sélection de la luminosité du
menu OSD.
Transfert de logiciels : Le transfert de logiciel permet de faire une copie identique d’un
terminal vers un autre via un câble RS-232 croisé. (c'est-à-dire broche 2 et 3 sont croisées)
Transfert de données : Pour effectuer ce transfert, choisissez d’abord quel terminal sera le
maître ou l’esclave. Après avoir choisi le maître, brancher le sur le téléviseur puis
relier le à un autre terminal (identique) par un câble RS-232. (esclave)
Aller dans le « menu système » du terminal maître puis sélectionner « transfert de
données », débrancher alors la prise du terminal esclave puis rebrancher-la.
Alors la barre de progression sur le menu du terminal maître progresse et donc le transfert
s’effectue.
Si le transfert de données est complet alors “Complète” s’affichera sur l’écran.
Ensuite brancher le terminal esclave sur le téléviseur, vous remarquerez alors qu’il est
identique au maître.
Connexion : Connecter deux terminaux via un câble RS-232 sur les deux fiches situées
derrière les terminaux.
!
Vous pouvez faire des transferts de logiciels mais
aussi des transferts de données. Cela permet de
mettre à jour le logiciel et de transférer des
recherches de chaînes, transpondeurs et même des
satellites préprogrammés.
"
Problèmes Raisons possibles Solutions
Votre terminal ne s’allume pas. Vérifier que le cordon
d’alimentation est bien
connecté.
Vérifier que le cordon d’alimentation est bien
branché dans la prise.
Pas d’image ni de son.
La parabole n’est pas
pointée sur le satellite.
Aucun ou mauvais signal.
La tête est défectueuse.
Ajuster la prabole pour obtenir un bon niveau
de signal.
Vérifier toutes les connexions.
Remplacer la tête.
Le menu n’apparaît pas
après que vous ayez allumé
le terminal.
Connexion par câble péritel,
la TV n’est pas sur le bon
mode vidéo.
Si le terminal est connecté à la TV par un
câble péritel, commuter la TV sur un mode
vidéo correcte.
Il y a interférence avec des
chaînes de votre terminal.
Votre terminal est connecté
par un câble coaxial et
interfère avec les chaînes
terrestres.
Changer de canal UHF de votre terminal pour
un canal plus approprié entre 21 et 69, ou
connecter le système par câble péritel.
N° Nom satellite Lnb
fréquence
Position N° Nom satellite Lnb
Fréquence
Position
1 Astra Universelle 19.2°E 7 Nilesat Universelle 7°O
2 Eutelsat W2 Universelle 16°E 8 Hispasat Universelle 30°O
3 Hotbird Universelle 13°E 9 Eurobird Universelle 28.5°E
4 Eutelsat W1 Universelle 10°E 10 Astra 28.2 Universelle 28.2°E
5 Turksat Universelle 42°E 11 Astra5.2 Universelle 5.2°E
6 Arabsat Universelle 26°E
#
Caractéristiques principales :
Recherche de 4 satellites en même temps
Mode de recherche par NIT
Maximum 3000 chaînes (2000 chaînes TV et 1000 chaînes radios)
Rapide dans la recherche mais également pour le “zapping”
Autres caractéristiques :
Fonctions diverses (Trier par ordre alphabétique, renommer, déplacer, bloquer)
2 listes de programmes favoris (maximum 100 chaînes par liste)
Conversion PAL/NTSC, NTSC/PAL
Sortie vidéo S-VHS
Fonction PIG
Possibilité de mémoriser 40 satellites avec leurs positions
DiSEqC 1.0, 1.2 et Usals
7 Langages disponibles
EPG : Guide Electronique des Programmes
2 prises péritel (TV/VCR), fiches RCA pour l’audio numérique (S/PDIF)
Transmission de donnée et copie possible
Caractéristiques standards :
1 entrée et sortie Lnb
Mode de recherche SCPC & MCPC en bande C/Ku
Affichage d’une barre de signal pour faciliter le positionnement de l’antenne
Afficheur 4 Digits, 7 Segments
Affichage OSD convivial
Fonction “scan TP” automatiquement
Format d’écran (4:3, 16:9)
Fonction chargement par PC (liaison RS-232C)
$
Table of contents
Languages:
