sunjoe AQUAJOE AJ-6PSTB-XL User manual

1
If you have any questions or comments,
please call the Snow Joe®+ Sun Joe®customer service department at:
1-866-SNOWJOE (1-866-766-9563)
TELESCOPING SPRINKLER
INDESTRUCTIBLE 6-PATTERN | TURBO DRIVE
Model AJ-6PSTB-XL
© 2021 by Snow Joe®, LLC
All rights reserved. Original instructions. SAVE THESE INSTRUCTIONS
EN
Form No. SJ-AJ-6PSTB-XL-880E-M

1. Spray pattern adjuster
2. Spray distance adjuster
3. Spray angle indicator
4. Coverage sliding tabs
5. On/o ow control
6. Telescopic pole
7. Locking knob
8. Hose-end connector
9. Tripod leg (3)
10. Spike (3)
Know Your Turbo Drive 360º Telescoping Sprinkler
Read the owner’s manual and safety rules carefully before using your telescoping sprinkler. Compare
the illustration below to the actual unit in order to familiarize yourself with the location of the various
controls and adjustments. Save this manual for future reference.
Technical Data
Coverage Max ......................................4900 sq ft
Spray Diameter Max .......................... 79 ft (24 m)
Max Pressure* .........................................120 PSI
Max Flow with nozzle open ....................9.3 GPM
at minimum pressure (35.2 L/min)
Spray Distance Max ........................ 39.5 ft (12 m)
Spray Patterns ................................................... 6
Adjustable Coverage ........................ Partial to full
360º circle
Telescopic Tripod Height ......... 37.5 in. to 51.7 in.
(95.3 cm to 131.3 cm)
Base .......................................... Aluminum tripod
Fitting Size ....................... Standard garden hose
Net Weight ................................... 3.8 lbs (1.7 kg)
1
2
3
4
5
7
8
10
9
6
Sprinkler Head
* Peak pressure at initial discharge; working pressure under typical load is 60 PSI.
2

Operation
Six Selectable Spray Patterns
Use spray pattern adjuster to select desired
spray pattern: multi, mist, large, flat, fan, mini
(Fig. 1).
Distance Control
Use spray distance adjuster to adjust the length
of the spray. (Fig. 2).
Coverage Control
Sliding tabs allow for coverage adjustment
from 5º – 360° (Fig. 3).
Fig. 1
Spray pattern
adjuster
MULTI MIST
LARGE
FAN
FLAT
MINI
Fig. 2
Spray distance
adjuster
Spray angle
indicator
Fig. 3
5º – 360º
Sliding tabs
1/4
3/4
1/2
FULL
3

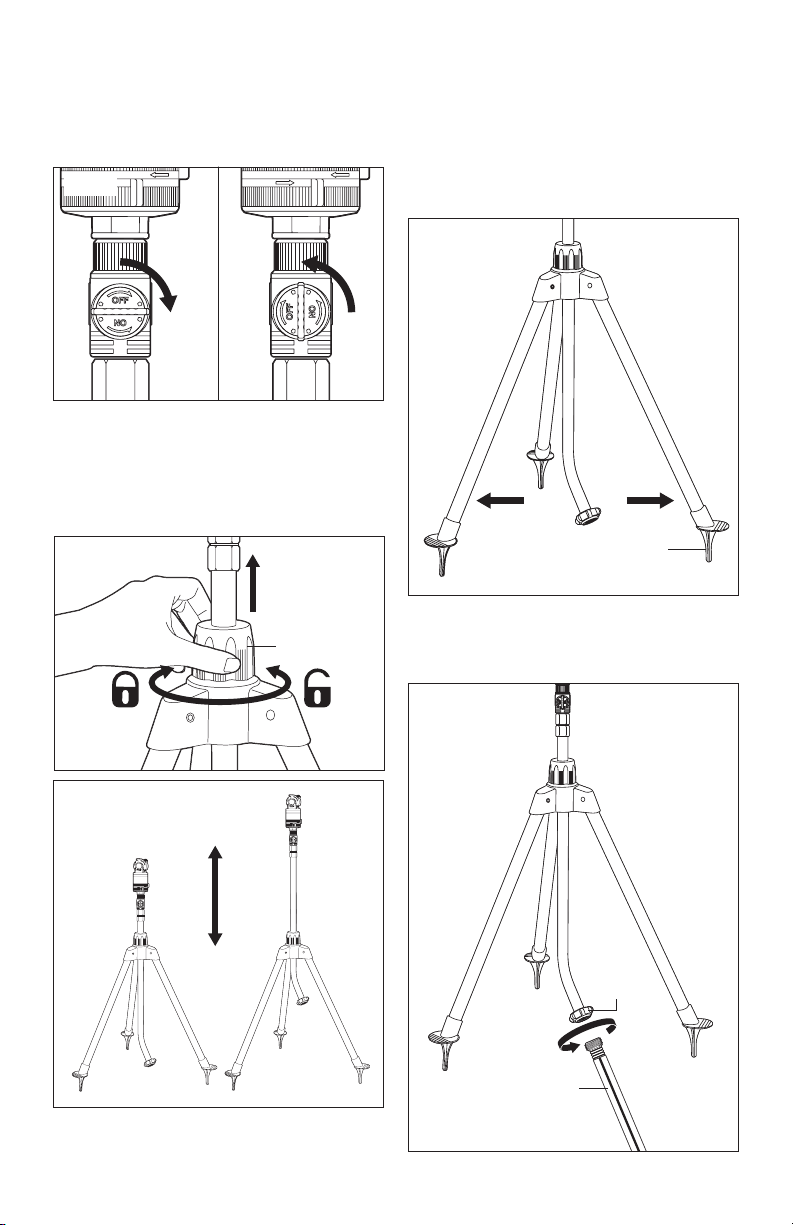

On/O Flow Control
Turn the flow control clockwise to increase flow/
turn on. Turn it counterclockwise to decrease
flow/turn off. (Fig. 4).
Telescopic Tripod
To extend the tripod, loosen the locking knob
and extend the telescopic pole to the desired
height. Lock the pole in position by turning the
locking knob clockwise (Figs. 5 – 6).
Spiked Legs
The spikes pierce the soil for extra stability
without tearing up your yard as you move the
sprinkler around to cover different areas (Fig. 7).
Open the spiked legs wide and push them into
the soil.
Connecting to the Garden Hose
Attach your garden hose to the hose-end
connector (Fig. 8).
Fig. 4
OFF ON
Fig. 5
Locking knob
Fig. 6
Fig. 7
Spiked leg
Fig. 8
Garden hose
Hose-end
connector
4

Watering Tips
Water only when necessary, preferably in
the morning to minimize water loss through
evaporation. To promote deep root growth, water
deeply but as infrequently as possible. Watch
water application to avoid water run-off.
NOTE: Since water expands when it freezes,
completely drain water from sprinklers and hoses
to avoid damage if temperature falls below 32ºF
(0ºC).
Maintenance
Drain the sprinkler after use. DO NOT allow water
to freeze in the sprinkler (Fig. 9).
Fig. 9
Storage
Collapse the tripod legs for storage (Fig. 10).
Fig. 10
Service + Support
If your Aqua Joe® AJ-6PSTB-XL Turbo Drive
360º Telescoping Sprinkler requires service or
maintenance, please call Snow Joe® + Sun Joe®
customer service at 1-866-SNOWJOE
(1-866-766-9563) for assistance.
Model + Serial Numbers
When contacting the company or arranging
service from an authorized dealer, you will
need to provide the model and serial numbers,
which can be found on the decal located on the
sprinkler. Copy these numbers into the space
provided below.
Record the following numbers from the housing or handle
of your new product: Model #:
Serial #:
A J - 6 P S T B - X L
5

EN
R4_01282020
SNOW JOE®+ SUN JOE®CUSTOMER PROMISE
OUR WARRANTY:
Snow Joe warrants new, genuine, powered and non-powered Products to be free from defects in
material or workmanship when used for ordinary household use for a period of two years from the
date of purchase by the original, end-user purchaser when purchased from Snow Joe or from one of
Snow Joe’s authorized sellers with proof of purchase. Because Snow Joe is unable to control the quality of
its Products sold by unauthorized sellers, unless otherwise prohibited by law, this Warranty does not cover
Products purchased from unauthorized sellers. If your Product does not work or there’s an issue with a specic
part that is covered by the terms of this Warranty, Snow Joe will elect to either (1) send you a free replacement
part, (2) replace the Product with a new or comparable product at no charge, or (3) repair the Product. How
cool is that!
This Warranty gives you specific legal rights, and you may also have other rights which vary from State
to State.
PRODUCT REGISTRATION:
Snow Joe strongly encourages you to register your Product. You can register online at
snowjoe.com/register, or by printing and mailing in a registration card available online from our website,
or calling our Customer Service Department at 1-866-SNOWJOE (1-866-766-9563), or by e-mailing us
at [email protected]. Failure to register your Product will not diminish your warranty rights. However,
registering your Product will allow Snow Joe to better serve you with any of your customer service needs.
WHO CAN SEEK LIMITED WARRANTY COVERAGE:
This Warranty is extended by Snow Joe to the original purchaser and original owner of the Product.
WHAT IS NOT COVERED?
This Warranty does not apply if the Product has been used commercially or for non-household or rental
applications. This Warranty also does not apply if the Product was purchased from an unauthorized
seller. This Warranty also does not cover cosmetic changes that do not aect performance. Wearing
parts like belts, augers, chains and tines are not covered under this Warranty, and can be purchased at
snowjoe.com or by calling 1-866-SNOWJOE (1-866-766-9563).
ABOVE ALL ELSE, Snow Joe, LLC (“Snow Joe”) is dedicated to you, our customer. We strive to make your
experience as pleasant as possible. Unfortunately, there are times when a Snow Joe®, Sun Joe®, or Aqua Joe®
product (“Product”) does not work or breaks under normal operating conditions. We think it’s important that
you know what you can expect from us. That’s why we have a Limited Warranty (“Warranty”) for our Products.
6

7

ROCIADOR TELESCÓPICO
INDESTRUCTIBLE DE
6 PATRONES DE RIEG | MOTOR DE IMPULSO TURBO
Modelo AJ-6PSTB-XL

9
Si tiene preguntas o comentarios, comuníquese con el centro de servicio
al cliente de Snow Joe®+ Sun Joe®llamando al:
1-866-SNOWJOE (1-866-766-9563)
ROCIADOR TELESCÓPICO
INDESTRUCTIBLE DE
6 PATRONES DE RIEG | MOTOR DE IMPULSO TURBO
Modelo AJ-6PSTB-XL
© 2021 by Snow Joe®, LLC
Derechos reservados. Instrucciones originales. GUARDE ESTAS INSTRUCCIONES
ES
Forma No. SJ-AJ-6PSTB-XL-880S-M

1. Ajustador de patrón de rociado
2. Ajustador de distancia de
rociado
3. Indicador de ángulo de rociado
4. Lengüetas deslizantes de
cobertura
5. Encendido/apagado y control
de ujo
6. Tubo telescópico
7. Perilla de trabado
8. Conector de manguera
9. Pata de trípode (×3)
10. Estaca (×3)
Conozca su rociador telescópico Turbo Drive 360º
Lea detenidamente este manual del propietario y las reglas de seguridad antes de usar su rociador
telescópico. Compare la ilustración debajo con la unidad real para familiarizarse con las ubicaciones
de los diversos controles y ajustes. Conserve este manual para futuras referencias.
Datos técnicos
Cobertura máx. ...................4,900 pie² (455.2 m2)
Diámetro máx. de rociado .............79 pies (24 m)
Presión máx.* .......................................... 120 PSI
Caudal máx. con boquilla ..................... 9.3 GPM
abierta a mínima presíon (35.2 L/min)
Distancia máx. de rociado .....................39.5 pies
(12 m)
Patrones de rociado .......................................... 6
Cobertura ajustable ..............De parcial a círculo
completo de 360º
Altura de trípode ................... De 37.5 a 51.7 plg
telescópico (de 95.3 a 131.3 cm)
Base ..................................... Trípode de aluminio
Tipo de conector ........................... Manguera de
jardín estándar
Peso neto .......................................3.8 lb (1.7 kg)
* Presión máxima al momento de la descarga inicial; la presión de trabajo bajo uxna carga típica es 60 PSI.
1
2
3
4
5
7
8
10
9
6
Cabezal de rociador
10

Operación
Seis patrones de rociado
seleccionables
Use el ajustador de patrones de rociado para
seleccionar el patrón de rociado deseado: multi,
rocío, grande, plano, abanico, mini (Fig. 1).
Control de distancia
Use el ajustador de distancia de rociado para
modificar el alcance del rociado. (Fig. 2).
Control de cobertura
Las lengüetas deslizantes permiten un ajuste de
cobertura de 5º a 360° (Fig. 3).
Fig. 1
Ajustador de
patrones de
rociado
MULTI ROCÍO
GRANDE
ABANICO
PLANO
MINI
Fig. 2
Ajustador de
distancia de
rociado
Indicador de
ángulo de
rociado
Fig. 3
5º – 360º
Lengüetas
deslizantes
1/4
3/4
1/2
LLENA
11

Encendido/apagado y control de ujo
Gire el control de flujo en sentido horario para
activar o incrementar el flujo. Gírelo en sentido
antihorario para reducir o apagar el flujo (Fig. 4).
Trípode telescópico
Para extender el trípode, afloje la perilla de
trabado y extienda el tubo telescópico a la altura
deseada. Trabe el tubo en su posición girando
la perilla de trabado en sentido antihorario (Figs.
5 y 6).
Patas con estacas
Las estacas de las patas perforan el suelo
para una mayor estabilidad sin dañar su jardín
mientras desplaza el rociador para cubrir
distintas áreas (Fig. 7).
Extienda las patas y entierre las estacas en el
suelo.
Conexión a la manguera de jardín
Conecte su manguera de jardín al conector de
manguera (Fig. 8).
Fig. 4
ENCENDIDO
APAGADO
Fig. 5
Perilla de
trabado
Fig. 6
Fig. 7
Estaca
Fig. 8
Manguera de jardín
Conector
de
manguera
12

Consejos de irrigación
Riegue solo cuando sea necesario,
preferentemente en las mañanas, para
minimizar la pérdida de agua a través de la
evaporación. Para estimular un crecimiento
profundo de raíces, riegue profundamente
pero tan infrecuentemente como sea posible.
Esté siempre atento al riego para evitar
escurrimientos.
NOTA:ya que el agua se expande al congelarse,
drene completamente el agua de los rociadores
y mangueras para evitar daños si la temperatura
cae por debajo de los 32ºF (0ºC).
Mantenimiento
Drene el rociador después del uso. NO PERMITA
que el agua se congele en el rociador (Fig. 9).
Fig. 9
Almacenamiento
Pliegue las patas del trípode para su
almacenamiento (Fig. 10).
Fig. 10
Servicio y soporte
Si su rociador telescópico Turbo Drive 360º
AJ-6PSTB-XL de Aqua Joe®requiere servicio
o mantenimiento, comuníquese con la central
de servicio al cliente Snow Joe® + Sun Joe®
llamando al 1-866-SNOWJOE (1-866-766-9563)
para obtener ayuda.
Modelo y número de serie
Al contactar a la empresa o programar una
reparación en un centro autorizado, usted
necesitará proporcionar el modelo y número de
serie, los cuales se encuentran en la etiqueta
colocada en el rociador. Copie estos números en
el espacio proporcionado a continuación.
Registre los siguientes números que se encuentran en la
carcasa o mango de su nuevo producto:
Modelo:
Nº de serie:
A J - 6 P S T B - X L
13

ES
14
NUESTRA GARANTÍA:
Snow Joe garantiza que sus Productos motorizados y no motorizados, nuevos y genuinos, están libres de
defectos materiales o de mano de obra al ser usados en tareas domésticas normales durante un periodo de
dos (2) años a partir de la fecha de compra por parte del comprador original y usuario nal, cuando este último
los compra a través de Snow Joe o un vendedor autorizado por Snow Joe y ha obtenido un comprobante
de compra. Ya que Snow Joe no puede controlar la calidad de sus Productos vendidos por vendedores
no autorizados, a menos que la ley lo prohíba esta Garantía no cubre Productos adquiridos a través de
vendedores no autorizados. Si su Producto no funciona, o hay un problema con una parte especíca que está
cubierta por los términos de esta Garantía, Snow Joe elegirá entre: (1) enviarle una parte de repuesto gratuita;
(2) reemplazar el Producto con uno nuevo o similar sin costo alguno; o (3) reparar el Producto. ¡Un excelente
soporte!
Esta Garantía le da derechos legales específicos, y usted puede también tener otros derechos según
el Estado.
REGISTRO DEL PRODUCTO:
Snow Joe le recomienda enfáticamente registrar su Producto. Usted puede registrar su Producto en línea
visitando snowjoe.com/register, imprimiendo y enviando por correo una tarjeta de registro disponible
en línea en nuestro sitio Web, llamando a nuestra central de servicio al cliente al 1-866-SNOWJOE
(1-866-766-9563), o enviándonos un e-mail a [email protected]. Si usted no registra su Producto sus
derechos de garantía no disminuirán; sin embargo, registrar su Producto permitirá que Snow Joe le pueda
atender mejor si usted tiene alguna necesidad como cliente.
¿QUIÉN PUEDE SOLICITAR COBERTURA DE GARANTÍA LIMITADA?
Esta Garantía es otorgada por Snow Joe al comprador original y propietario original del Producto.
¿QUÉ NO ESTÁ CUBIERTO?
Esta Garantía no se aplica si el Producto ha sido usado de forma comercial o en aplicaciones no
domésticas o de alquiler. Esta Garantía tampoco se aplica si el Producto fue adquirido desde un vendedor
no autorizado. Esta garantía tampoco cubre cambios cosméticos que no afecten el funcionamiento
del Producto. Las partes desgastables como correas, brocas y cuchillas no están cubiertas por
esta Garantía, y pueden ser compradas visitando snowjoe.com o llamando al 1-866-SNOWJOE
(1-866-766-9563).
LA PROMESA DE SNOW JOE®+ SUN JOE®AL CLIENTE
POR SOBRE TODO, en Snow Joe, LLC (“Snow Joe”) estamos dedicados a usted, nuestro cliente. Nos
esforzamos por hacer que su experiencia sea lo más placentera posible. Desafortunadamente, hay veces
en que un producto Snow Joe®, Sun Joe®, o Aqua Joe®(el “Producto”) no funciona o sufre un desperfecto
bajo condiciones normales de operación. Creemos que es importante que usted sepa que puede conar
en nosotros. Es por eso que tenemos esta Garantía Limitada (la “Garantía”) para nuestros Productos.
R4_01282020

15

17
Si vous avez des questions ou des commentaires, veuillez appeler
le service clientèle Snow Joe®+ Sun Joe®au :
1-866-SNOWJOE (1-866-766-9563)
ARROSEUR TÉLESCOPIQUE À
SIX FORMES DE JET | ENTRAÎNEMENT À TURBINE
Modèle AJ-6PSTB-XL
© 2021 by Snow Joe®, LLC
Tous droits réservés. Instructions d’origine. CONSERVER CES INSTRUCTIONS
FR
Formulaire n° SJ-AJ-6PSTB-XL-880F-M

18
1. Réglage de la forme du jet
2. Réglage de la portée du jet
3. Indicateur d’angle d’arrosage
4. Ergots coulissants de surface
d’arrosage
5. Ouverture/fermeture/réglage
du débit
6. Tige télescopique
7. Manchon de verrouillage
8. Embout pour boyau
9. Branche de trépied (3)
10. Pointe (3)
Apprenez à mieux connaître votre arroseur télescopique à
360° et à entraînement à turbine
Avant d’utiliser votre arroseur télescopique, lisez attentivement le manuel d’utilisation et les consignes
de sécurité. Pour vous familiariser avec l’emplacement des différents réglages et commandes,
comparez l’illustration ci-dessous avec votre arroseur. Conservez ce manuel pour pouvoir le consulter
dans le futur.
Données techniques
Surface couverte max. ...........................455,2 m²
Diamètre max. de surface ........................... 24 m
circulaire d’arrosage
Pression max.* ......................................... 120 psi
Débit max. la buse étant ...................... 35,2 l/min
ouverte à pression minimale
Portée max. du jet ........................................ 12 m
Formes de jets ................................................... 6
Surface d’arrosage .................. Secteur circulaire
réglable partiel ou complet à 360°
Hauteur du trépied ............... 95,3 cm à 132,3 cm
télescopique
Support ..............................Trépied en aluminium
Taille de raccord ...................... Boyau d’arrosage
standard
Poids net .................................................... 1,7 kg
* Pointe de pression lors du refoulement initial; la
pression de service sous charge typique est de 60 psi.
1
2
3
4
5
7
8
10
9
6
Tête d’arrosage

19
Utilisation
Six formes de jet réglables
Utilisez le réglage de forme de jet pour choisir
celle que vous souhaitez : multiple, brume,
intense, plat, éventail, mini (Fig. 1).
Réglage de la portée
Utilisez le réglage de distance d’arrosage pour
régler la portée du jet (Fig. 2).
Réglage de la surface d’arrosage
Vous pouvez régler la surface d’arrosage
de 5° à 360° en faisant coulisser les ergots
(Fig. 3).
Fig. 1
Réglage de la
forme de jet
MULTIPLE BRUME
INTENSE
ÉVENTAIL
PLAT
MINI
Fig. 2
Réglage de la
portée du jet
Indicateur
d’angle
d’arrosage
Fig. 3
5º – 360º
Ergots
coulissants
1/4
3/4
1/2
COMPLET

20
Réglage du débit
Tournez le réglage de débit dans le sens horaire
pour ouvrir l’arroseur ou augmenter le débit.
Tournez-le dans le sens antihoraire pour fermer
l’arroseur ou réduire le débit (Fig. 4).
Trépied télescopique
Pour régler la hauteur du trépied, desserrez le
manchon de verrouillage et déployez la tige
télescopique à la hauteur voulue. Une fois en
place, verrouillez la tige télescopique en tournant
le manchon de verrouillage dans le sens horaire
(Fig. 5 et 6).
Branches à pointe
Pour une meilleure stabilité, les pointes
s’enfoncent dans le sol sans laisser de marques
apparentes, vous donnant ainsi la possibilité de
déplacer le trépied à votre guise pour couvrir
différentes zones (Fig 7).
Ouvrez complètement les branches à pointe et
enfoncez-les dans le sol.
Branchement du boyau d’arrosage
Attachez votre boyau d’arrosage à l’embout sur
l’arroseur (Fig. 8).
Fig. 4
OUVERT FERMÉ
Fig. 5
Manchon de
verrouillage
Fig. 6
Fig. 7
Branche à
pointe
Fig. 8
Boyau
d’arrosage
Embout
pour
boyau
