Supermicro C7Z270-CG User manual

C7Z270-CG
ENGLISH
繁體中文
简体中文
日本語
( 한국어
QUICK REFERENCE GUIDE
Revision 1.0

C7Z270-CG QUICK REFERENCE GUIDE Product Safety Information
Standardized Warning Statements
Motherboards
About Standardized Warning Statements
The following statements are industry standard warnings, provided to warn the user of situations which can potentially
cause a bodily injury. Should you have questions or experience difculty, contact Supermicro's Technical Support De-
partment for assistance. Only certied technicians should attempt to install or congure components.
Read this section in its entirety before installing or conguring components in the Supermicro chassis.
Battery Handling
Warning!
There is a danger of explosion if the battery is replaced incorrectly. Replace the battery only with the same or an equiva-
lent type recommended by the manufacturer. Dispose of used batteries according to the manufacturer's instructions.
電池の取り扱い
電池交換が正しく行われなかった場合、破裂の危険性があります。 交換する電池はメーカーが推奨する型、または同等のも
のを使用下さい。 使用済電池は製造元の指示に従って処分して下さい。
警告
電池更換不當會有爆炸危險。請使用製造商建議之相同或功能相當的電池更換原有電池。請按照製造商的說明指示處理
廢棄舊電池。
警告
电池更换不当会有爆炸危险。请只使用同类电池或制造商推荐的功能相当的电池更换原有电池。请按制造商的说明处理
废旧电池。
경고!
배터리가 올바르게 교체되지 않으면 폭발의 위험이 있습니다. 기존 배터리와 동일하거나 제조사에서 권장하는 동등한
종류의 배터리로만 교체해야 합니다. 제조사의 안내에 따라 사용된 배터리를 처리하여 주십시오.
Note: For complete product safety information, refer to http://www.supermicro.com/about/policies/safety_information.cfm.





C7Z270-CG QUICK REFERENCE GUIDE 限用物質含有情況標示聲明書
限用物質含有情況標示聲明書
Declaration of the Presence Condition of the Restricted Substances Marking
限用物質含有情況標示聲明書
設備名稱：主機板 /
Motherboard
,型號（型式）:
C7Z270-CG
單元Ｕnit
限用物質及其化學符號
鉛Lead
(Pb) 汞Mercury (Hg) 鎘Cadmium (Cd)
六價鉻
Hexavalent
chromium
(Cr+6)
多溴聯苯
Polybrominated
biphenyls
(PBB)
多溴二苯醚
Polybrominated
diphenyl ethers
(PBDE)
主機板
(Motherboard)
－○ ○ ○ ○ ○
備考1.〝超出0.1 wt %〞及〝超出0.01 wt %〞係指限用物質之百分比含量超出百分比含量基準
值。
備考2.〝○〞係指該項限用物質之百分比含量未超出百分比含量基準值。
備考3.〝－〞係指該項限用物質為排除項目。
Equipment name
Type designation (Type)
Restricted substances and its chemical symbols
Declaration of the Presence Condition of the Restricted Substances Marking
Note 1
：
“Exceeding 0.1 wt %” and “exceeding 0.01 wt %” indicate that the percentage content of the restricted substance exceeds the
reference percentage value of presence condition.
Note 2
：
“○” indicates that the percentage content of the restricted substance does not exceed the percentage of reference value of presence.
Note 3
：
The “−” indicates that the restricted substance corresponds to the exemption.

C7Z270-CG QUICK REFERENCE GUIDE BIOS POST Code
AMI BIOS POST Codes
About AMI BIOS POST Codes
The table below lists some of AMI BIOS POST codes for C7Z270-CG. For more information, refer to https://www.
supermicro.com.tw/manuals/other/AMI_BIOS_POST_Codes_for_Grantley_Motherboards.pdf.
Code Description
0x32 CPU post-memory initialization is started
0x55 No Memory detected or memory failed
0x63 CPU DXE initialization is started
0x69 North Bridge DXE initialization is started
0x70 South Bridge DXE initialization is started
0x92 PCI Bus initialization is started
0x99 Super IO Initialization
0x9A USB initialization is started
0xA0 IDE initialization is started
0xA9 Boot into BIOS setup menu
0xAE Legacy Boot event
0xB2 Legacy Option ROM Initialization
0xB4 USB hot plug
0xD6 No VGA device
0xD7 No Keyboard plug in
0xF2 Recovery process started
0xF9 Recovery capsule is not found

C7Z270-CG QUICK REFERENCE GUIDE Notes
Notes

C7Z270-CG
Quick RefeRence Guide Rev. 1.0
SUPERMICR R
JPCIE1 JPCIE3 JPCIE6
S12
S4
JPCIE4 JPCIE5 JPCIE2
MH7
B1
+
JBT1
SP1
JD1
JSD1
FAN5
FAN1
FAN4
FAN2
FAN3
S8
JTPM1
JPW1
LED20
AC
LED17
A
C
LED19
A C
LED18
A C
LED3
LED2
A
CA
LED1
JPW2
JL2
JI2C2
JI2C1
JSPDIF_OUT
JL1
LED4
JBR1
JLED1
1
JPAC1
JPL1
JWD1
JPME2
DESIGNED IN USA
C7Z270-CG
REV:1.00
BIOS LICENSE
MAC CODE
BAR CODE
CLEAR CMOS
RESET BUTTON
POWER BUTTON
U.2 CONNECTOR 2
U.2 CONNECTOR 1
I-SATA5
I-SATA4
I-SATA3
SYS_FAN2 SYS_FAN1
CPU_FAN2
SYS_FAN3
I-SATA1
USB 10/11 (3.1)
USB6/7
LAN DVI
PCIE M.2 CONNECTOR 1
USB2/3 USB4/5
USB 8/9 (3.1)
X
PWR HDD LED LED
NIC
1OH/FF X RST PWR
ON
PCIE M.2 CONNECTOR 2
ON:BIOS RECOVERY
OFF:NORMAL
JBR1
TPM/PORT80
INTRUSION
CHASSIS
JL1:
KB/MOUSE
USB 0/1
USB 12/13 (3.0)
I-SATA0
DIMMB2
DIMMB1
DIMMA2
DIMMA1
HDMI/DP
CPU SLOT1 PCI-E 3.0 X4 (IN X16) PCH SLOT2 PCI-E 3.0 X1 CPU SLOT3 PCI-E 3.0 X8 (IN X16) PCH SLOT4 PCI-E 3.0 X1 PCH SLOT5 PCI-E 3.0 X1
CPU SLOT6 PCI-E 3.0 X16
5V STBY POWER
JSTBY1:
JWD1:
JSD1:
2-3:DISABLE
1-2:ENABLE
JPL1:LAN
2-3:NMI
1-2:RST
WATCH DOG
2-3:ME MANUFACTURINGMODE
CPU_FAN1
1-2:NORMAL
JPME2:
SATADOM PWR
JTPM1:
JLED1:
3 PIN POWER LED
AUDIO FP
JBT1
CMOS CLEAR
SPEAKER:1-4
JD1:
BUZZER:3-4
JI2C1/JI2C2
ON :ENABLE
OFF:DISABLE
HD AUDIO
JF1
COM1
2-3:DISABLE
1-2:ENABLE
JPAC1:AUDIO
I-SATA2

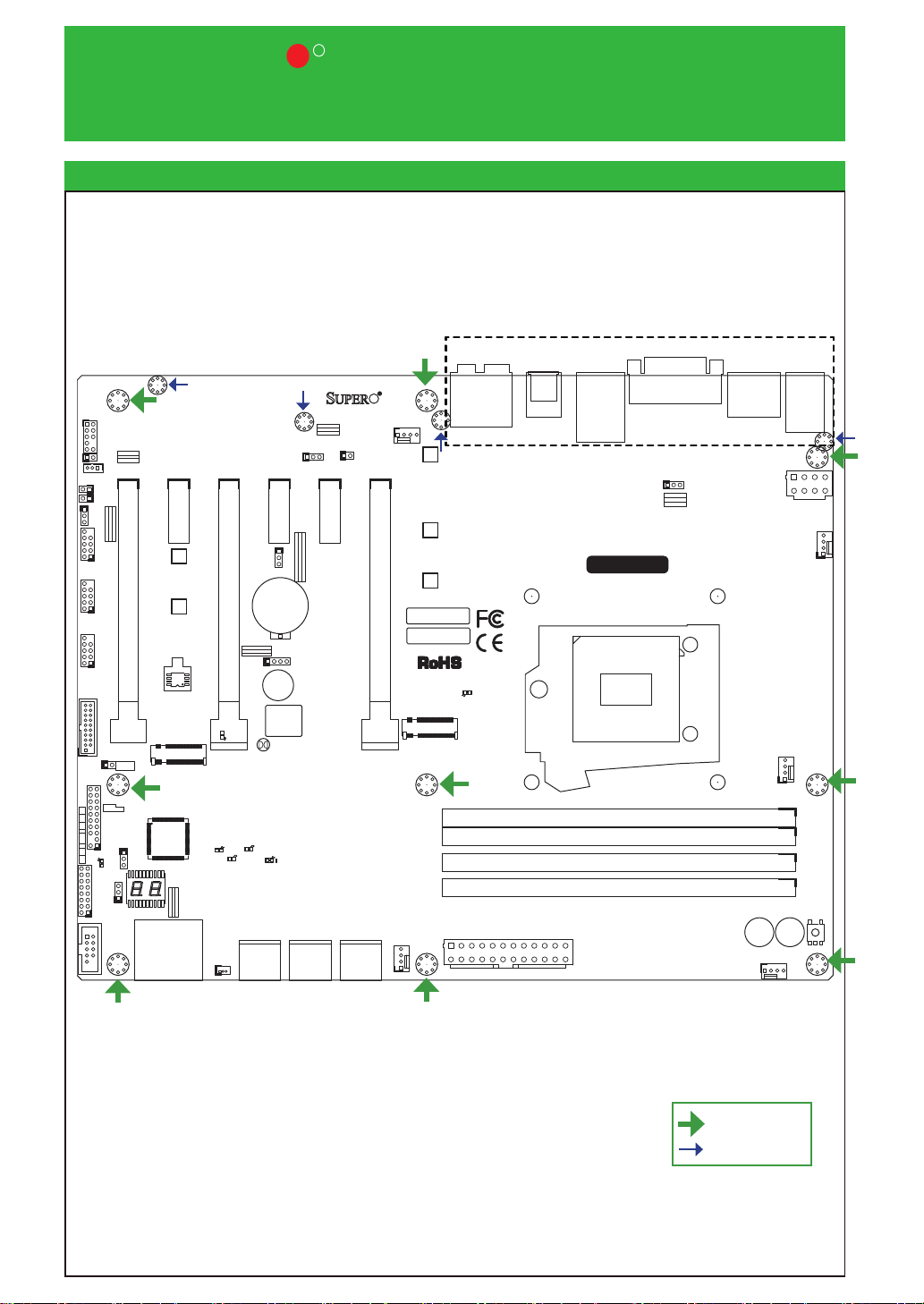

Motherboard Layout and Features
7th/6th Gen
Intel® CoreTM i7/i5/i3
Series CPU
=mounting hole
LGA 1151
I/O BACK PANEL
=for I/O cover

Package contents
• One (1) Supermicro Motherboard
• Four (4) SATA Cables, One (1) I/O Shield
• One (1) Quick Reference, One (1) Driver CD
Connector Description
AUDIO FP Front Panel Audio Header
B1 Onboard Battery
COM1 COM1 Port Header
I-SATA0~5 (Intel®Z270) Serial ATA (SATA 3.0) Ports 0~5 (6Gb/sec)
JD1 Speaker/buzzer (Pins 1~4: External Speaker, Pins 3~4: Buzzer)
JF1 Front Panel Control Header
JL1 Chassis Intrusion Header
JLED1 Power LED Indicator Header
JPW1 24-pin ATX Main Power Connector (Required)
JPW2 +12V 8-pin CPU power Connector (Required)
JSD1 SATA DOM (Disk On Module) Power Connector
JSPDIF_OUT Sony/Philips Digital Interface Format (S/PDIF) Out Header
JSTBY1 Standby Power Header
JTPM1 Trusted Platform Module (TPM) Header
PCI-E M.2 CONNECTOR 1, 2* PCI-E M.2 Connectors 1 and 2, small form factor devices and other portable
devices for High speed NVMe SSDs
U.2 CONNECTOR 1, 2* U.2 Connector 1 and 2, for 2.5” SSD Drives
USB 2/3, USB 4/5, USB 6/7 Front Panel Accessible USB 2.0 Headers 2/3, 4/5. 6/7
USB 12/13 (3.0) Front Panel Accessible USB 3.0 Header 12/13
SYS FAN 1,2,3 CPU FAN 1,2 System/CPU Fan Headers
Jumpers and Connectors
Jumpers
Jumper Description Default
CLEAR CMOS Clear CMOS Switch Push Button Switch
JBR1 BIOS Recovery Switch Pins 1-2 (Disable)
JBT1 Clear CMOS (on board) Short pads to clear CMOS
JI2C1/JI2C2 SMB to PCI Slots On (Enabled)
JPAC1 Audio Enable Pins 1-2 (Enabled)
JPL1 LAN1 Enable/Disable Pins 1-2 (Enabled)
JPME2 Intel®Manufacturing Mode Pins 1-2 (Normal)
JWD1 Watch Dog Function Enable Pins 1-2 (RST)
POWER BUTTON Internal Power Button Push Button Switch
RESET BUTTON Onboard System Reset Button Push Button Switch
Connectors
*PCIE M.2 Connector 1 shares with U.2 Connector 1. (When M.2 device is plugged into PCIE M.2 Connector 1, U.1 connector 1 will be automatically disabled.)
*PCIE M.2 Connector 2 shares with SATA4/5. (When M.2 device is plugged into PCIE M.2 Connector 2, SATA4/5 will be automatically disabled.)

ContaCt InformatIon
• www.supermicro.com (Email: [email protected])
• Manuals: http://www.supermicro.com/support/manuals
• Drivers & Utilities: ftp://ftp.supermicro.com
• Safety: http://www.supermicro.com/about/policies/safety_information.cfm
The C7Z270-CG supports a 6th and 7th generation Intel® CoreTM i7/i5/i3 processor, up to 64GB of Unbuffered (UDIMM)
non-ECC DDR4 memory, up to 3733 MHz (OC) in four 288-pin memory slots. Populating these DIMM slots with
a pair of memory modules of the same type and same size will result in interleaved memory, which will improve
memory performance.
Note: 1) For memory optimization, use only DIMM modules that have been validated by Supermicro. For the latest memory updates, please
refer to our website at http://www.supermicro.com/products/motherboard.
2) Always connect the power cord last, and always remove it before adding, removing or changing any hardware components.

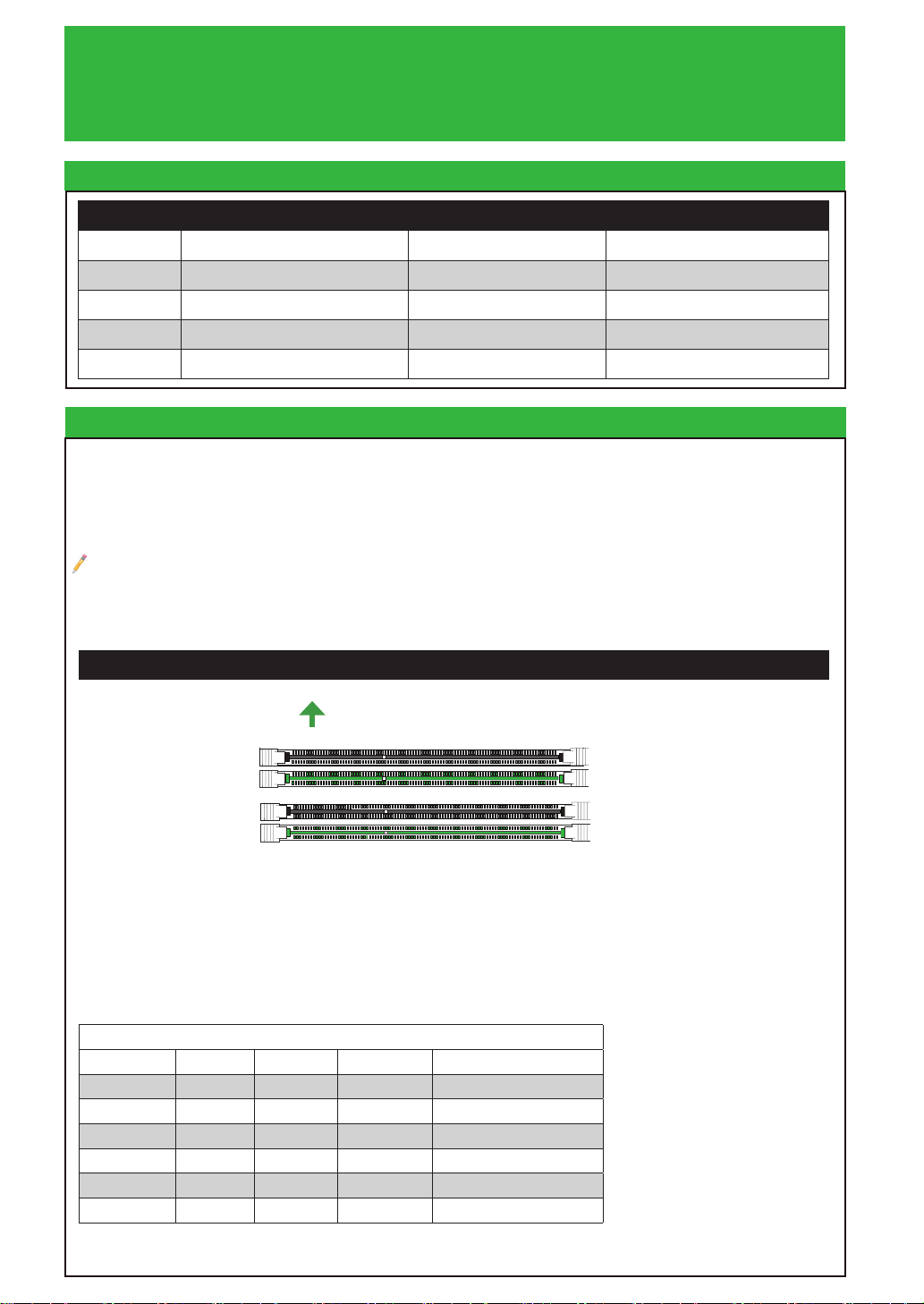

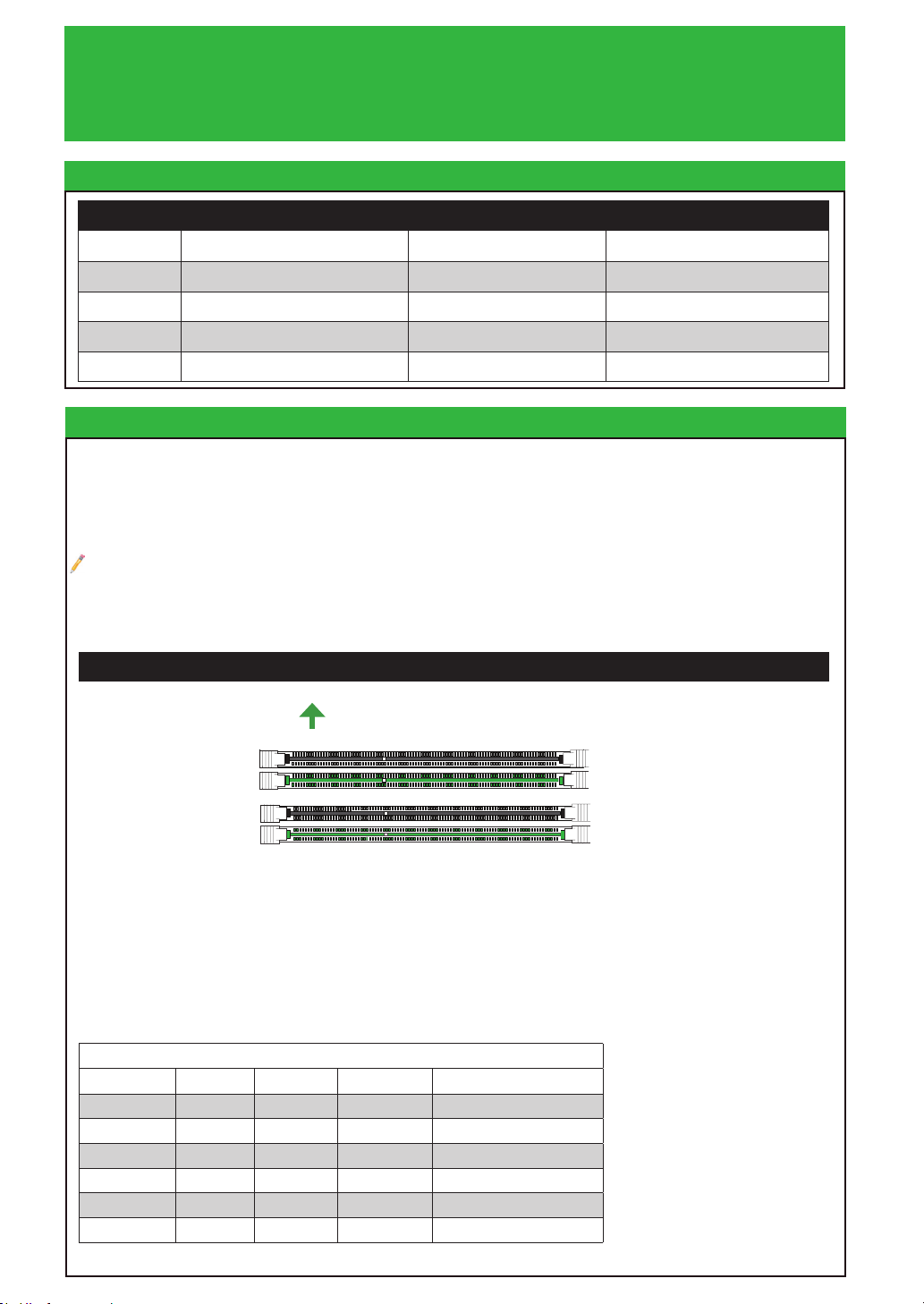

LED Indicators
LED Description Color/State Status
LED1 Onboard Standby PWR LED Green: Solid on Power On
LED2 M.2 connector 2 SSD ACT LED Green: Solid on M.2 device connected
LED3 M.2 connector 1 SSD ACT LED Green: Solid on M.2 device connected
LED4 Status Code LED Digital Readout See manual
LED indicators
CPU & Memory Support
CPU & Memory Support
Towards the CPU
Memory Population Guidelines
When installing memory modules, the DIMM slots should be populated in the following order: DIMMA2, DIMMB2,
then DIMMA1, DIMMB1.
• Always use DDR4 DIMM modules of the same size, type and speed.
• Mixed DIMM speeds can be installed. However, all DIMMs will run at the speed of the slowest DIMM.
Recommended Population (Balanced)
DIMMB2 DIMMA2 DIMMB1 DIMMA1 Total System Memory
4GB 4GB 8GB
4GB 4GB 4GB 4GB 16GB
8GB 8GB 16GB
8GB 8GB 8GB 8GB 32GB
16GB 16GB 32GB
16GB 16GB 16GB 16GB 64GB
DIMMB2 (Green Slot)
DIMMA2 (Green Slot)
DIMMA1 (Black Slot)
DIMMB1 (Black Slot)
DIMM Memory Installation

MNL-1909-QRG-100
© 2017 Supermicro Computer Inc. All rights reserved. Reproduction of this document whether in part or in whole is strictly prohibited without Super- micro's written consent. All Trademarks are property of their respective entities. All information provided is deemed accurate at the time of printing; however, it is not guaranteed.
Notes
• Graphics shown in this quick reference guide are for illustration only. Your components may or
may not look exactly the same as drawings shown in this guide.
• Refer to Chapter 2 of the User Manual for detailed information on jumpers, connectors, LED
indicators, memory support and CPU/motherboard installation instructions.
Power Butt
on
OH/Fan Fail
LED
1
NIC1 LED
Reset Button
2
HDD LED
Power LED
Reset
PWR
Vcc
Ground
Ground
XX
Vcc
Vcc
Vcc
1516
XX
Front Panel Control (JF1)

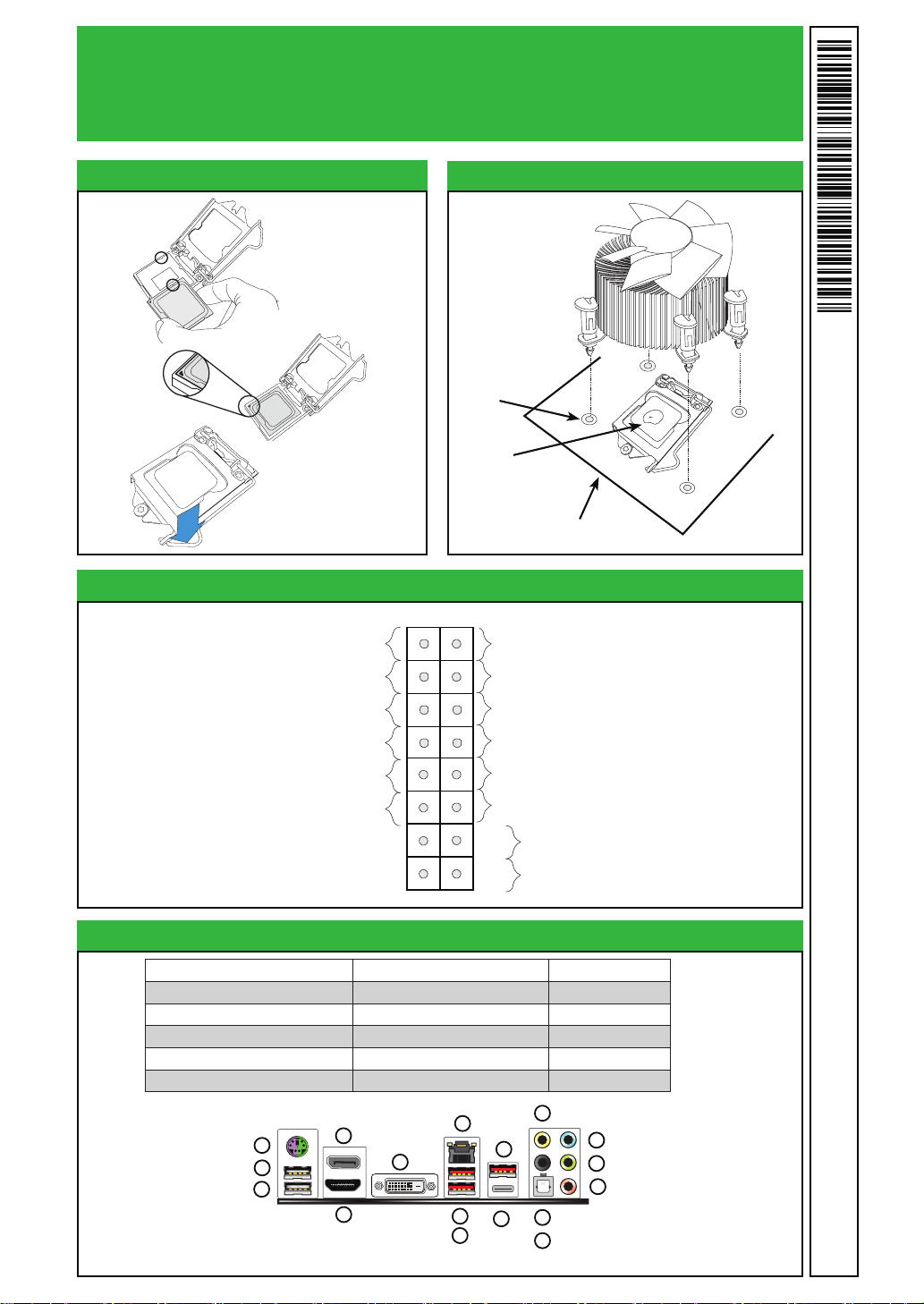

CPU Installation Heatsink Installation
Heatsink
with Fan
Motherboard
Mounting Hole
Back Panel I/O Connectors
A. PS/2 Keyboard/Mouse Port G. Gb LAN Port 1 M. Surround Out
B. USB 2.0 Port 0 H. USB 3.1 Port 8 N. S/PDIF Out
C. USB 2.0 Port 1 I. USB 3.1 Port 9 O. Line In
D. Display Port J. USB 3.1 Port 10 P. Line Out
E. HDMI Port K. USB 3.1 Port 11 (Type C) Q. Mic In
F. DVI Port L. Center/LFE Out
G
H
I
J
K
L
O
P
Q
A
B
C
D
E
F
M
N
C7Z270-CG
Add
thermal paste

美超微電腦股份有限公司
C7Z270-CG 快速參考指南 版本 1.0
SUPERMICR R

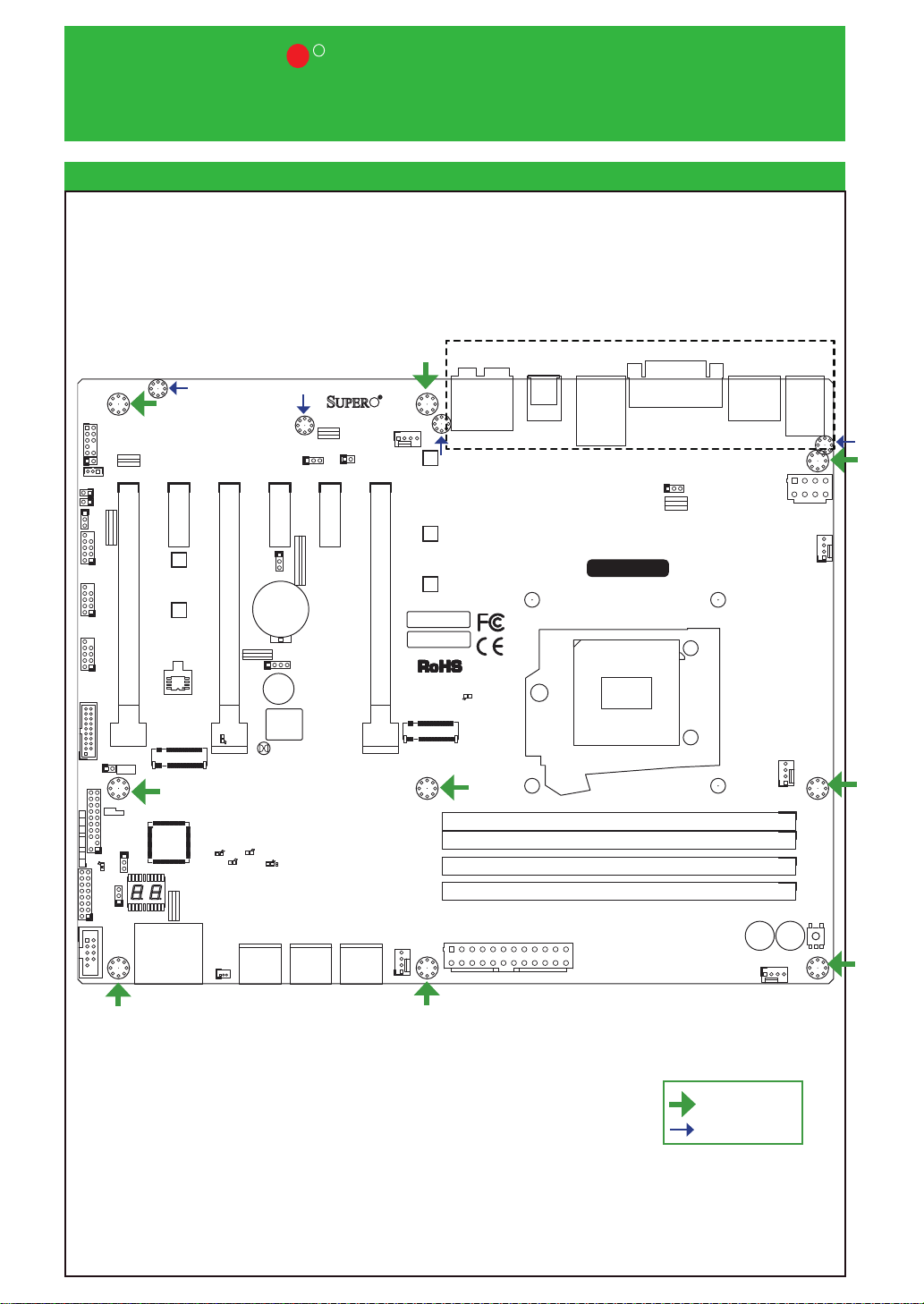

主機板元件配置圖
=裝機孔
= I/O cover 鎖附孔
JPCIE1 JPCIE3 JPCIE6
S12
S4
JPCIE4 JPCIE5 JPCIE2
MH7
B1
+
JBT1
SP1
JD1
JSD1
FAN5
FAN1
FAN4
FAN2
FAN3
S8
JTPM1
JPW1
LED20
AC
LED17
A
C
LED19
A C
LED18
A C
LED3
LED2
A
CA
LED1
JPW2
JL2
JI2C2
JI2C1
JSPDIF_OUT
JL1
LED4
JBR1
JLED1
1
JPAC1
JPL1
JWD1
JPME2
DESIGNED IN USA
C7Z270-CG
REV:1.00
BIOS LICENSE
MAC CODE
BAR CODE
CLEAR CMOS
RESET BUTTON
POWER BUTTON
U.2 CONNECTOR 2
U.2 CONNECTOR 1
I-SATA5
I-SATA4
I-SATA3
SYS_FAN2 SYS_FAN1
CPU_FAN2
SYS_FAN3
I-SATA1
USB 10/11 (3.1)
USB6/7
LAN DVI
PCIE M.2 CONNECTOR 1
USB2/3 USB4/5
USB 8/9 (3.1)
X
PWR HDD LED LED
NIC
1OH/FF X RST PWR
ON
PCIE M.2 CONNECTOR 2
ON:BIOS RECOVERY
OFF:NORMAL
JBR1
TPM/PORT80
INTRUSION
CHASSIS
JL1:
KB/MOUSE
USB 0/1
USB 12/13 (3.0)
I-SATA0
DIMMB2
DIMMB1
DIMMA2
DIMMA1
HDMI/DP
CPU SLOT1 PCI-E 3.0 X4 (IN X16) PCH SLOT2 PCI-E 3.0 X1 CPU SLOT3 PCI-E 3.0 X8 (IN X16) PCH SLOT4 PCI-E 3.0 X1 PCH SLOT5 PCI-E 3.0 X1
CPU SLOT6 PCI-E 3.0 X16
5V STBY POWER
JSTBY1:
JWD1:
JSD1:
2-3:DISABLE
1-2:ENABLE
JPL1:LAN
2-3:NMI
1-2:RST
WATCH DOG
2-3:ME MANUFACTURINGMODE
CPU_FAN1
1-2:NORMAL
JPME2:
SATADOM PWR
JTPM1:
JLED1:
3 PIN POWER LED
AUDIO FP
JBT1
CMOS CLEAR
SPEAKER:1-4
JD1:
BUZZER:3-4
JI2C1/JI2C2
ON :ENABLE
OFF:DISABLE
HD AUDIO
JF1
COM1
2-3:DISABLE
1-2:ENABLE
JPAC1:AUDIO
I-SATA2
7th/6th Gen
Intel® CoreTM i7/i5/i3
Series CPU
LGA 1151
I/O BACK PANEL

單一主機板包裝盒內容清單
•Supermicro C7Z270-CG 主機板x1
•SATA 訊號線 x4
•後檔板 x1
• 快速參考指南 x1
• 驅動程式光碟片x1
連接埠 說明
AUDIO FP 前面板音效接頭
B1 內建電池
COM1 COM1 序列連接埠
I-SATA0~5 （Intel®Z270）序列ATA介面（SATA 3.0）連接埠 0~5（6Gb/秒）
JD1 喇叭/蜂鳴器 （針腳 1~4：外接喇叭，針腳 3~4：蜂鳴器）
JF1 前面板接頭
JL1 機殼防盜裝置接頭
JLED1 LED指示燈電源接頭
JPW1 24針腳ATX主電源連接埠（必備）
JPW2 +12伏特8針腳CPU電源連接埠（必備）
JSD1 SATA DOM (磁碟模組) 電源連接埠
JSPDIF_OUT S/PDIF（索尼/飛利浦數位傳輸介面）輸出接頭
JSTBY1 待機電源接頭
JTPM1 TPM 信任平台模組接頭
PCI-E M.2 CONNECTOR 1, 2* PCIeM.2 介面連接埠，適用具高速傳輸NVMe介面之小尺寸以及其他可攜式M.2 固態硬碟
（註：PCIe為電腦匯流的一種規格、M.2 為固態硬碟的一種傳輸介面，而NVMe為非揮發
性記憶體儲存裝置的一種標準。）
U.2 CONNECTOR 1, 2* 適用2.5吋固態硬碟裝置的U.2介面連接埠
USB 2/3, USB 4/5, USB 6/7 前面板USB 2.0 規格連接埠（註：USB完整譯名為「通用序列匯流排」）
USB 12/13 (3.0) 前面板USB 3.0 規格連接埠
SYS FAN 1,2,3 CPU FAN 1,2 系統風扇（1、2、3 ）／CPU （中央處理器）風扇（1、2）接頭
跳線器/連接埠
跳線器（Jumper）
跳線器 說明 預設值
CLEAR CMOS CMOS（可讀寫隨機存取記憶體晶片）組態資料清除 按鍵式開關
JBR1 BIOS 復原 針腳 1-2 （停用）
JBT1 CMOS組態資料清除（內建） 設為短路來清除CMOS資料
JI2C1/JI2C2 PCI-E（系統匯流排）介面的 SMB 插座 啟用
JPAC1 啟用音源 針腳 1-2 （啟用）
JPL1 啟用／停用 LAN 1（網卡１） 針腳 1-2 （啟用）
JPME2 Intel® 製造模式 針腳 1-2 （正常）
JWD1 啟動系統監控（Watch Dog）功能 針腳 1-2 （重設）
POWER BUTTON 電源開關 按鍵式開關
RESET BUTTON 系統重設 按鍵式開關
連接埠（Connector）
*PCIe M.2 介面連接埠1與U.2介面連接埠1共 用（當 M.2裝置插上PCIe M.2介面連接埠1時，U.1介面連接埠便自動停用。）
*PCIe M.2 介面連接埠2與SATA4/5共 用（當 M.2裝置插上PCIe M.2介面連接埠2時，SATA4/5便 自 動 停 用 。）

線上技術支援及下載
• 聯絡我們（技術支援信箱）：www.supermicro.com （Email: [email protected]）
• 產品手冊文件：http://www.supermicro.com/support/manuals
• 驅動程式及工具程式：ftp://ftp.supermicro.com
• 產品安全性須知：http://www.supermicro.com/about/policies/safety_information.cfm
註：1) 請安裝使用本公司所認可的記憶體模組以達記憶體模組最佳化。更多的記憶體模組相關訊息，請參閱本公司網頁
(http://www.supermicro.com/products/motherboard)。
2) 增加、移除和更換任何硬體元件前，請務必先拔掉電源線，待確實完成所有程序後，再重新連接電源線。
本主機板 C7Z270-CG 支援第6代與第7代Intel® CoreTM i7/i5/i3 處理器。記憶體支援Unbuffered DIMM
non-ECC DDR4，容量最高可達64GB，及四個最高達3733 MHz（超 頻）288支針腳的記憶體插槽。欲取得雙
通道效能，請安裝成對相同型號與速度之記憶體。
（Unbuffered DIMM，或 做 UDIMM，為「無緩衝雙通道記憶體模組」；ECC是Error Correction Code的縮寫，中譯為「錯誤
修正碼」；DDR為「雙 倍 速 動態 隨 機 存取 記 憶體」。）
LED 指示燈
此面朝向中央處理器
DIMMB2 （綠色插槽）
DIMMA2 （綠色插槽）
DIMMA1 （黑色插槽）
DIMMB1 （黑色插槽）
DIMM（記憶體模組）安裝方式
LED燈說明 燈號顏色/情況 狀態
LED1 內建待機電源指示燈 綠：持續亮燈 開啟
LED2 M.2 SSD固態硬碟裝置1指示燈 綠：持續亮燈 M.2 裝置已連結
LED3 M.2 SSD固態硬碟裝置2指示燈 綠：持續亮燈 M.2 裝置已連結
LED4 狀態碼指示燈 數位式讀值 參閱手冊
請依照以下說明及表格安裝記憶體模組：
• 請遵循下列插槽編號順序依序安裝： DIMMA2（通道A、插槽2）、DIMMB2（通道B、插槽2）
、 DIMMA1 （通道A、插槽1）、DIMMB1 （通道B、插槽1）。
• 請使用相同型號（DDR4 DIMM）與速度之記憶體。若混合使用不同速度之記憶體，系統將依
較低的記憶體速度執行。
建議插槽使用方式
DIMMB2 DIMMA2 DIMMB1 DIMMA1 系統記憶體總容量
4GB 4GB 8GB
4GB 4GB 4GB 4GB 16GB
8GB 8GB 16GB
8GB 8GB 8GB 8GB 32GB
16GB 16GB 32GB
16GB 16GB 16GB 16GB 64GB
LED 指示燈
中央處理器和記憶體支援

MNL-1909-QRG-100
備註：
© 2017 美超微股份有限公司（以下簡稱「本公司」）版權所有。未經本公司書面同意，嚴禁重製本文件部分或全部內容。所有商標均為所屬公司所有，所有提供資訊 於印刷之際視為但不保證正確。
• 快速參考指南中的圖例僅供安裝及操作說明使用，可能與實際產品外觀不同。
• 欲知更多跳線器/連接埠/指示燈/記憶體/主機板/中央處理器的安裝相關資訊，請
參閱《Supermicro c7Z270-cG 使用手冊》第二章。
電源鍵
怵䆘⎱梏㈮
㔬暃LED
1
䶙⍈
1ḲLED
憴娔捜
2
䡓䢆㩆LED
曢㹷LED
憴娔
曢㹷
9FF曢⢺
㎌✗
㎌✗
XX
9FF曢⢺
9FF曢⢺
9FF曢⢺
1516
XX
前面板控制配置（JF1）
中央處理器安裝方式 散熱器安裝方式
散熱器
與風扇
主機板
安裝孔
背板輸出/輸入連接埠
A. PS/2 鍵盤(滑鼠)連接埠 G. Gb LAN1 網路線連接埠 M.環繞聲道輸出
B. USB0 (2.0) 連接埠 H. USB8 (3.1) 連接埠 N. S/PDIF 輸出
C. USB1 (2.0) 連接埠 I. USB9 (3.1) 連接埠 O. 音效輸入
D. Display Port 顯示連接埠 J. USB10 (3.1) 連接埠 P. 音效輸出
E. HDMI 高畫質多媒體介面連接埠 K. USB11 (3.1) 連接埠 (Type C) Q. 麥克風插孔
F. DVI 數位視訊連接埠 L. 中央/低音聲道輸出
G
H
I
J
K
L
O
P
Q
A
B
C
D
E
F
M
N
C7Z270-CG
塗上散熱膏
Power Butt
on
OH/Fan Fail
LED
1
NIC1 LED
Reset Button
2
HDD LED
Power LED
Reset
PWR
Vcc
Ground
Ground
XX
Vcc
Vcc
Vcc
1516
XX

SUPERMICR R
美超微电脑股份有限公司
C7Z270-CG 快速参考指南 版本 1.0
主机板元件配置图
=螺丝孔
= I/O cover 锁孔
JPCIE1 JPCIE3 JPCIE6
S12
S4
JPCIE4 JPCIE5 JPCIE2
MH7
B1
+
JBT1
SP1
JD1
JSD1
FAN5
FAN1
FAN4
FAN2
FAN3
S8
JTPM1
JPW1
LED20
AC
LED17
A
C
LED19
A C
LED18
A C
LED3
LED2
A
CA
LED1
JPW2
JL2
JI2C2
JI2C1
JSPDIF_OUT
JL1
LED4
JBR1
JLED1
1
JPAC1
JPL1
JWD1
JPME2
DESIGNED IN USA
C7Z270-CG
REV:1.00
BIOS LICENSE
MAC CODE
BAR CODE
CLEAR CMOS
RESET BUTTON
POWER BUTTON
U.2 CONNECTOR 2
U.2 CONNECTOR 1
I-SATA5
I-SATA4
I-SATA3
SYS_FAN2 SYS_FAN1
CPU_FAN2
SYS_FAN3
I-SATA1
USB 10/11 (3.1)
USB6/7
LAN DVI
PCIE M.2 CONNECTOR 1
USB2/3 USB4/5
USB 8/9 (3.1)
X
PWR HDD LED LED
NIC
1OH/FF X RST PWR
ON
PCIE M.2 CONNECTOR 2
ON:BIOS RECOVERY
OFF:NORMAL
JBR1
TPM/PORT80
INTRUSION
CHASSIS
JL1:
KB/MOUSE
USB 0/1
USB 12/13 (3.0)
I-SATA0
DIMMB2
DIMMB1
DIMMA2
DIMMA1
HDMI/DP
CPU SLOT1 PCI-E 3.0 X4 (IN X16) PCH SLOT2 PCI-E 3.0 X1 CPU SLOT3 PCI-E 3.0 X8 (IN X16) PCH SLOT4 PCI-E 3.0 X1 PCH SLOT5 PCI-E 3.0 X1
CPU SLOT6 PCI-E 3.0 X16
5V STBY POWER
JSTBY1:
JWD1:
JSD1:
2-3:DISABLE
1-2:ENABLE
JPL1:LAN
2-3:NMI
1-2:RST
WATCH DOG
2-3:ME MANUFACTURINGMODE
CPU_FAN1
1-2:NORMAL
JPME2:
SATADOM PWR
JTPM1:
JLED1:
3 PIN POWER LED
AUDIO FP
JBT1
CMOS CLEAR
SPEAKER:1-4
JD1:
BUZZER:3-4
JI2C1/JI2C2
ON :ENABLE
OFF:DISABLE
HD AUDIO
JF1
COM1
2-3:DISABLE
1-2:ENABLE
JPAC1:AUDIO
I-SATA2
7th/6th Gen
Intel® CoreTM i7/i5/i3
Series CPU
LGA 1151
I/O BACK PANEL

• 快速参考指南 x1
• 驱动程序光盘 x1
单一主机板包裝盒內容清单
•Supermicro C7Z270-CG 主机板x1
•SATA 数据线 x4
•后挡板x1
接口 说明
AUDIO FP 前面板音效接口
B1 內建电池
COM1 COM1 串口
I-SATA0~5 （Intel®Z270）串行ATA介面（SATA 3.0）连接口 0~5（6Gb/秒）
JD1 喇叭/蜂鸣器 （针脚 1~4：外接喇叭，针脚 3~4：蜂鸣器）
JF1 前面板接口
JL1 机箱防盗装置接口
JLED1 LED指示灯电源接口
JPW1 24针脚ATX主电源接口（必需）
JPW2 +12V 8针脚CPU供电接口（必需）
JSD1 SATA DOM (磁盘) 电源接口
JSPDIF_OUT S/PDIF（索尼/飞利浦数字传输接口）输出接口
JSTBY1 备用电源接口
JTPM1 TPM 可信任执行平台模块接口
PCI-E M.2 CONNECTOR 1, 2* PCIeM.2 总线接口，适用于小尺寸具高速传输NVMe接口以及其他便携式M.2 固态硬盘（
注：PCIe为电脑总线的一种标准，M.2 为固态硬盘的一种传输接口，而NVMe为非易失性
存储装置的一种标准。）
U.2 CONNECTOR 1, 2* 适用2.5寸固态硬盘U.2接口
USB 2/3, USB 4/5, USB 6/7 前面板USB 2.0 接口（注：USB完整译名为「通用串行总线」）
USB 12/13 (3.0) 前面板USB 3.0 接口
SYS FAN 1,2,3 CPU FAN 1,2 系統风扇（1、2、3 ）／CPU （中央处理器）风扇（1、2）接口
跳帽/接口
跳帽（Jumper）
跳帽 说明 预设值
CLEAR CMOS CMOS（可读写随机存取记忆芯片）设置参数清除开关 按键式开关
JBR1 BIOS 恢复开关 针脚 1-2 （停用）
JBT1 CMOS参数清除（內建） 设置为短路來清除CMOS参数
JI2C1/JI2C2 系统插槽PCI-E接口的SMB 插座 启用
JPAC1 启用音源 针脚 1-2 （启用）
JPL1 启用／禁用 LAN 1（网卡１） 针脚 1-2 （启用）
JPME2 Intel®制造模式 针脚 1-2 （正常）
JWD1 启用看门狗（Watch Dog）功能 针脚 1-2 （重置）
POWER BUTTON 內部开机开关 按键式开关
RESET BUTTON 內部系統重启键 按键式开关
连接接口（Connector）
*PCIe M.2 接口1与U.2接口1共 用（当M.2设备插上PCIe M.2接口1时，U.1接口便自动停 用 。）
*PCIe M.2 接口2与SATA4/5共 用（当M.2设备插上PCIe M.2接口2时，SATA4/5便自动停 用 。）

网上技术支持及下载
• 联络我们（技术支持信箱）：www.supermicro.com（Email: [email protected]）
• 产品用户手冊文件：http://www.supermicro.com/support/manuals
• 驱动程序及工具软件：ftp://ftp.supermicro.com
• 产品安全性须知：http://www.supermicro.com/about/policies/safety_information.cfm
LED 指示灯
LED 指示灯
CPU & Memory Support
中央处理器及内存支持
此面朝向中央处理器
DIMMB2 （绿色插槽）
DIMMA2 （绿色插槽）
DIMMA1 （黑色插槽）
DIMMB1 （黑色插槽）
DIMM（内存模組）安裝方式
LED 灯说明 灯号颜色/情況 状态
LED1 內建备用电源指示灯 绿：持续亮灯 开启
LED2 M.2 SSD 指示灯 绿：持续亮灯 M.2 设备已连接
LED3 M.2 SSD 指示灯 绿：持续亮灯 M.2 设备已连接
LED4 状态码指示灯数字式读值 参考手冊
本主机板 C7Z270-CG 支持第6代与第7代Intel® CoreTM i7/i5/i3 处理器。内存支持Unbuffered DIMM non-ECC
DDR4（注：Unbuffered DIMM，或 UDIMM，为无缓存双通道内存模组；ECC是Error Correction Code的缩写，
中译为错误校验码；至 于DDR则是双倍速动态随机存储内存），内存容量最高可达64GB，及四个3733 MHz
(OC) 288-针脚的内存插槽。欲取得双通道效能，请安裝成对相同型号与速度之内存条。
请依照以下说明及表格安装内存模組：
• 请遵循下列插槽编号順序依序安裝： DIMMA2（通道A、插槽2）、DIMMB2（通道B、插槽2）
、 DIMMA1 （通道A、插槽1）、DIMMB1 （通道B、插槽1）。
• 请使用相同型号（DDR4 DIMM）与速度之内存。若混合使用不同速度之内存，系統將依据较
低的内存速度执行。
建议插槽使用方式
DIMMB2 DIMMA2 DIMMB1 DIMMA1 系統内存总容量
4GB 4GB 8GB
4GB 4GB 4GB 4GB 16GB
8GB 8GB 16GB
8GB 8GB 8GB 8GB 32GB
16GB 16GB 32GB
16GB 16GB 16GB 16GB 64GB
注：1) 请安裝使用本公司所认可的内存模组以达到内存模组性能最佳化。更多的内存模组相关信息，请参阅本公司网页
(http://www.supermicro.com/products/motherboard)
2) 增加、移除和更换任何零部件前，请务必先拔掉电源线，待完成所有操作后，再重新连接电源线。

MNL-1909-QRG-100
© 2017 美超微股份有限公司（以下簡稱「本公司」）版權所有。未經本公司書面同意，嚴禁重製本文件部分或全部內容。所有商標均為所屬公司所有，所有提供資訊 於印刷之際視為但不保證正確。
• 快速参考指南中的图例仅供安装及操作說明使用，可能与实际产品外观不同。
• 欲知更多跳帽/接口/指示灯/内存条/主机板/中央处理器的安装相关信息，请参阅
《Supermicro c7Z270-cG 使用手冊》第二章。
备注：
电源键
过热及风扇
故障LED
1
网卡1之LED
重启键
2
硬盘LED
电源LED
重启
电源
Vcc电压
接地
接地
XX
Vcc电压
Vcc电压
Vcc电压
1516
XX
前面板控制配置（JF1）
中央处理器安装方式 散热器安装方式
散热器
与风扇
主机板
安装孔
背板輸出/輸入接口
A. PS/2 键盘(鼠标)接口 G. Gb LAN1 网卡接口 M.环绕立体声道输出
B. USB0 (2.0) 接口 H. USB8 (3.1) 接口 N. S/PDIF 輸出
C. USB1 (2.0) 接口 I. USB9 (3.1) 接口 O. 音效輸入
D. Display Port 输出接口 J. USB10 (3.1) 接口 P. 音效輸出
E. HDMI 接口 K. USB11 (3.1) 接口 (Type C) Q. 麦克风插孔
F. DVI 数字视频接口 L. 中央/低音声道輸出
G
H
I
J
K
L
O
P
Q
A
B
C
D
E
F
M
N
C7Z270-CG
涂上散熱膏
Power Button
OH/Fan Fail LED
1
NIC1 LED
Reset Button
2
HDD LED
Power LED
Reset
PWR
Vcc
Ground
Ground
XX
Vcc
Vcc
Vcc
1516
XX

C7Z270-CG
クイック・リファレンス・ガイド Rev. 1.0
SUPERMICR R
マザーボードのレイアウト、および、機能
= ボード固定穴
= I/Oカバー用
JPCIE1 JPCIE3 JPCIE6
S12
S4
JPCIE4 JPCIE5 JPCIE2
MH7
B1
+
JBT1
SP1
JD1
JSD1
FAN5
FAN1
FAN4
FAN2
FAN3
S8
JTPM1
JPW1
LED20
AC
LED17
A
C
LED19
A C
LED18
A C
LED3
LED2
A
CA
LED1
JPW2
JL2
JI2C2
JI2C1
JSPDIF_OUT
JL1
LED4
JBR1
JLED1
1
JPAC1
JPL1
JWD1
JPME2
DESIGNED IN USA
C7Z270-CG
REV:1.00
BIOS LICENSE
MAC CODE
BAR CODE
CLEAR CMOS
RESET BUTTON
POWER BUTTON
U.2 CONNECTOR 2
U.2 CONNECTOR 1
I-SATA5
I-SATA4
I-SATA3
SYS_FAN2 SYS_FAN1
CPU_FAN2
SYS_FAN3
I-SATA1
USB 10/11 (3.1)
USB6/7
LAN DVI
PCIE M.2 CONNECTOR 1
USB2/3 USB4/5
USB 8/9 (3.1)
X
PWR HDD LED LED
NIC
1OH/FF X RST PWR
ON
PCIE M.2 CONNECTOR 2
ON:BIOS RECOVERY
OFF:NORMAL
JBR1
TPM/PORT80
INTRUSION
CHASSIS
JL1:
KB/MOUSE
USB 0/1
USB 12/13 (3.0)
I-SATA0
DIMMB2
DIMMB1
DIMMA2
DIMMA1
HDMI/DP
CPU SLOT1 PCI-E 3.0 X4 (IN X16) PCH SLOT2 PCI-E 3.0 X1 CPU SLOT3 PCI-E 3.0 X8 (IN X16) PCH SLOT4 PCI-E 3.0 X1 PCH SLOT5 PCI-E 3.0 X1
CPU SLOT6 PCI-E 3.0 X16
5V STBY POWER
JSTBY1:
JWD1:
JSD1:
2-3:DISABLE
1-2:ENABLE
JPL1:LAN
2-3:NMI
1-2:RST
WATCH DOG
2-3:ME MANUFACTURINGMODE
CPU_FAN1
1-2:NORMAL
JPME2:
SATADOM PWR
JTPM1:
JLED1:
3 PIN POWER LED
AUDIO FP
JBT1
CMOS CLEAR
SPEAKER:1-4
JD1:
BUZZER:3-4
JI2C1/JI2C2
ON :ENABLE
OFF:DISABLE
HD AUDIO
JF1
COM1
2-3:DISABLE
1-2:ENABLE
JPAC1:AUDIO
I-SATA2
7th/6th Gen
Intel® CoreTM i7/i5/i3
Series CPU
LGA 1151
I/O BACK PANEL

パッケージ内容
• Supermicro マザーボード x 1
• SATA ケーブル x 4, I/Oシールド x 1
• クイック・リファレンス・ガイド x 1, ドライバCD x 1
ジャンパとコネクタ
ジャンパ
ジャンパ 説明 デフォルト
CLEAR CMOS CMOS クリアスイッチ 押しボタンスイッチ
JBR1 BIOS リカバリスイッチ ピン 1-2（無効）
JBT1 CMOS クリア（オンボード） CMOSクリアのショート・パッド
JI2C1/JI2C2 SMB →PCI スロット オン（有効）
JPAC1 オーディオ有効化 ピン 1-2（有効）
JPL1 LAN1 有効／無効 ピン 1-2（有効）
JPME2 インテル製造モード ピン 1-2（ノーマル）
JWD1 ウォッチドッグ機能 有効化 ピン 1-2（リセット）
POWER BUTTON 内部電源ボタン 押しボタンスイッチ
RESET BUTTON オンボード・システム・リセット・ボタン 押しボタンスイッチ
コネクタ
*PCIE M.2 コネクタ 1 は U.2 コネクタ 1 と共用（M.2 デバイスが PCIE M.2 コネクタ 1 に接続されると、U.1 コネクタ 1 は自動的に無効化）
*PCIE M.2 コネクタ 2 はSATA4/5 と共用（M.2 デバイスが PCIE M.2 コネクタ 2 に接続されると、SATA4/5 は自動的に無効化）
コネクタ 説明
AUDIO FP 前面パネル・オーディオ・ヘッダー
B1 オンボード・バッテリー
COM1 COM1 ポート・ヘッダー
I-SATA0~5 (Intel®Z270) シリアルATA (SATA 3.0) ポート 0~5 (6Gb/sec)
JD1 スピーカー／ブザー（ピン 1~4: 外付けスピーカー, ピン 3~4: ブザー）
JF1 前面パネル・コントロール・ヘッダー
JL1 筐体開閉検出ヘッダー
JLED1 電源 LED インジケータ・ヘッダー
JPW1 24-pin ATX 主電源コネクタ（必須）
JPW2 +12V 8-pin CPU 電源コネクタ（必須）
JSD1 SATA DOM (Disk On Module) 電源コネクタ
JSPDIF_OUT Sony/Philips ディジタル・インタフェース・フォーマット (S/PDIF) 出力ヘッダー
JSTBY1 スタンバイ電源ヘッダー
JTPM1 トラステッド・プラットフォーム・モジュール (TPM) ヘッダー
PCI-E M.2 CONNECTOR 1, 2* PCIE M.2 コネクタ 1 と2, スモール・フォームファクタ・デバイスや、ポータブル・デバイス用
ハイスピード NVMe SSD
U.2 CONNECTOR 1, 2* U.2 コネクタ 1 と2, 2.5” SSD ドライブ用
USB 2/3, USB 4/5, USB 6/7 前面パネルアクセス可能 USB 2.0 ヘッダー 2/3, 4/5. 6/7
USB 12/13 (3.0) 前面パネルアクセス可能 USB 3.0 ヘッダー 12/13
SYS FAN 1,2,3 CPU FAN 1,2 システム／CPU ファン・ヘッダー

お問い合わせ
• www.supermicro.com (Email: [email protected])
• マニュアル: http://www.supermicro.com/support/manuals
• ドライバ & ユーティリティ: ftp://ftp.supermicro.com
• 安全性: http://www.supermicro.com/about/policies/safety_information.cfm
注：1) メモリの最適化には、Supermicro によって検証済みの DIMMモジュールのみを使用してください。メモリに関する最新情報は、
弊社ウェブサイト http://www.supermicro.com/products/motherboard をご覧ください。
2) ハードウェア構成部品の取外し、交換、追加の前に、必ず電源コードを外し、常に最後に電源コードを接続してください。
LED インジケータ
LED インジケータ
CPU & Memory Support
CPUとメモリサポート
C7Z270-CG は、Intel® CoreTM i7/i5/i3 第6世代、第7世代のプロセッサ、最大64GB Unbuered (UDIMM)
non-ECC DDR4 メモリ、4つの 288ピン・メモリ・スロットに、最大3733MHz (OC) を サ ポート し ま す。この DI MM ス ロ ット
には、同じ種類、同じ容量の、一組のメモリ・モジュールを組込むことで、メモリ・インタリーブが構成され、メモリ・パフォーマンス
が 向 上し ま す。
CPUの方向
メモリ搭載ガイドライン
メモリ・モジュールをインストールする際、以下の順序でDIMMスロットに挿入してください： DIMMA2、DIMMB2を挿入し、次に
DIMMA1、DIMMB1の順。
• 常に同じ容量、種類、速度の DDR4 DIMM モジュールを使用してください。
• 異なる速度の DIMM をインストール可能ですが、その場合は、最も遅い DIMM の実行速度に合わせて、すべての DIMM が
動作します。
推奨メモリ搭載（バランスの取れた配置）
DIMMB2 DIMMA2 DIMMB1 DIMMA1 システムメモリの合計
4GB 4GB 8GB
4GB 4GB 4GB 4GB 16GB
8GB 8GB 16GB
8GB 8GB 8GB 8GB 32GB
16GB 16GB 32GB
16GB 16GB 16GB 16GB 64GB
DIMMB2 (Green Slot)
DIMMA2 (Green Slot)
DIMMA1 (Black Slot)
DIMMB1 (Black Slot)
DIMM メモリのインストール
LED 説明 色／状態 ステータス
LED1 オ ン ボ ード ・ス タ ン バイ 電 源 LED 緑色： 点灯 電源オン
LED2 M.2 コネクタ 2 SSD ACT LED 緑色： 点灯 M.2 デバイス接続
LED3 M.2 コネクタ 1 SSD ACT LED 緑色： 点灯 M.2 デバイス接続
LED4 ステータス・コード LED デジタル表示 マニュアルを参照
