SurfPrep POV-8 User manual

SurfPrep POV-8
Professional On-Site Vacuum 8-Gallon
Stations auxiliares mobiles
Estraciones de servizio mòviles
INSTRUCTION MANUAL (Original version)
MANUEL D’INSTRUCTIONS
MANUAL DE INSTRUCCIONES
WARNING
For your personal safety, READ and UNDERSTAND the instruction manual before using.
AVERTISSEMENT
Pour votre propre sécurité, veillez à bien LIRE et COMPRENDRE le présent manuel d'instructions avant
d'utiliser la machine.
ADVERTENCIA
Por su propia seguridad, lea el manual de instrucciones antes de utilizar el parato.
SAVE THESE INSTRUCTIONS
CONSERVER CES DIRECTIVES
CONSERVE ESTA INSTRUCCIONES
Via Marconi, 3A - 20080 VERMEZZO (MI) - Italy
CONSERVARE QUESTE ISTRUZIONI
Via Marconi, 3A - 20080 VERMEZZO (MI) - Italy
Tel. [phone] - Fax [phone]
e-mail: [e-mail] - web: http://www.rupes.com
CONSERVARE QUESTE ISTRUZIONI

1
2
3
4
30 lt
00700
9
10 11
12
13 14
15 16 17
20
18
20
18
6
27
6
7 8
POV-8
5
10
11
12
4
13
1
2
18
25
15
16
16
23
21
24
19
17
17
8 gallons 30 Lt
9
5
6
8
3
7
14
22

1
2
4
10
2
9
5
6
11
4
3
5
30 lt
25
3
68
20
9
1011
121314
1516
7
0

4
ENGLISH
We hereby declare under our sole responsibility that the represent-
ed vacuum cleaner complies with the essential Health and Safety
requirements of the following Directives and Applied Standard:
2006/42/EU Machinery Directives
2014/35/EU Low Voltage Directive
2014/30/EU EMC Directive
2011/65/EU RoSH II Directive
CSA C22.2 No.243-15, UL1017:2015 Vacuum Cleaners, Blower
Cleaners, and Household Floor Finishing Machines
IEC 60335-1:2010 Household and similar electrical appliances –
General Requirements
IEC 60335-2-69:2016 Household and similar electrical appliances -
Particular requirements for wet and dry vacuum cleaners, including
power brush, for industrial and commercial use
IEC60704-3:2006 Household and similar electrical appliances -
Test code for the determination of airborne acoustical noise - Proce-
dure for determining and verifying declared noise emission values
PICTOGRAPHS
Important safety instructions
Read the following instruction before using the product
Indoor use only
Do not dispose of in the environment. Contact your local
authorities for further information
Emptying and maintenance operations, including removal
of the dust collection means, must only be carried out by
authorized personnel wearing suitable personal protections.
Do not operate without the full ltration system tted.
Alternating Voltage
Grounding Symbol
Symbol key:
WARNING
IMPORTANT SAFETY INSTRUCTIONS
When using an electrical appliance, basic precautions should al-
ways be followed, including the following:
READ ALL INSTRUCTIONS BEFORE USING THIS MOBILE
SERVICE STATION
WARNINGS
To reduce the risk of re, electric shock, or injury:
- Do not leave appliance when plugged in. Unplug from outlet
when not in use and before servicing, cleaning, and before re-
placing the bag or lters;
- This machine can be operated by trained people only and it is
not intended to be operated by kids or mental-sensorial defec-
tive people;
- Do not allow to be used as a toy. Close attention is necessary
when used near children;
- Use only as described in this manual. Use only manufacturer’s
recommended attachments;
- Before use, users should be provided with information, instruc-
tion and training for the use of the appliance and the pollutant it
is used for, including the right method for the safe removal and
disposal of the substances collected;
- It is necessary to provide an adequate air change rate in the
room if the exhaust air is returned in the room. Reference to
National Regulations is necessary;
- The temperature of the work area must be between 10°C and
35°C with humidity between 50% and 90%;
- The surface on which the machine rests must not exceed a max-
imum 10 degree gradient;
- Do not use with damaged cord or plug; If appliance is not work-
ing as it should, has been dropped, damaged, left outdoors, or
dropped into water, return it to a service center.
- Do not put any object into openings. Do not use with any open-
ing blocked; keep free of dust, lint, hair, and anything that may
reduce air ow.
- Keep hair, loose clothing, ngers, and all parts of body away
from openings and moving parts.
- Turn off all controls before unplugging;
- Use extra care when cleaning on stairs.
- Do not pull or carry by cord, use cord as a handle, close a door
on cord, or pull cord around sharp edges or corners. Do not
run appliance over cord. Keep cord away from heated surfaces;
- Do not unplug by pulling on cord. To unplug, grasp the plug,
not the cord;
- Do not handle plug or appliance with wet hands;
- In the event of a blackout, turn the tool switch in OFF position
and unplug the power cord to avoid accidental start when power
comes back;
- Do not expose the machine to rain and low temperatures;
- Do not lift and transport the machine by the handle with a lifting
device;
- Do not pick up anything that is burning or smoking, such as
cigarettes, matches, or hot ashes;
- Do not use without bag and/or lters in place;
- Do not vacuum ammable or explosive dust (i.e. magnesium,
aluminum, etc.);
- Do not vacuum substances which can cause cancer or other
diseases (i.e. Lead, Silica, Arsenic, Chromium, Asbestos etc.);
L
S1
S2
S1-S2

5
- Do not vacuum sanding dust from surfaces treated with paints
that have not completed the catalyst cycle;
- Do not vacuum sparks or white hot shavings;
- Immediately disconnect the vacuum cleaner from the electrical
mains if dust is ejected from air outlet;
- Connect to a properly grounded outlet only. See grounding in-
structions;
-Immediately disconnect the machine from the power supply if
you notice the presence of foam or liquid leaking during the
vacuuming of liquid;
-Do not use to pick up flammable or combustible liquids, such
as gasoline, or use in areas where they may be present;
-Do not vacuum aggressive liquids or substances (i.e. acids,
bases, solvents, etc.);
- FOR WET/DRY UNITS: WARNING - To reduce the risk of
elec-tric shock - use indoors only;
- FOR DRY ONLY UNITS: WARNING - To reduce the risk of
elec-tric shock - do not use outdoors or on wet surfaces;
SAVE THESE INSTRUCTIONS
INTENDED USE
- This appliance is suitable for household, commercial or both -
This appliance is suitable for household, commercial or both
use, in accordance with CSA C22.2 No 243-15 and UL 1017;
- This appliance is suitable for the aspiration of non-noxious
dusts, dirt, sand, shavings, liquids, etc.;
- The anterior panel power outlet is intended for the specific
use indicated in the present in-struction manual;
- This appliance is suitable for vacuuming liquids;
WARNING – Refer to all regulations applicable to the sub-
stances and pollutant collected.
TECHNICAL SPECIFICATIONS
OPERATING VOLTAGE AND FREQUENCY 120 Vac - 50/60 Hz
Vacuum Cleaner POWER 1030 W
POWER AT SOCKET (MAX) 680 W
TOTAL POWER (MAX) 1710 W
VACUUM LEVEL 215 hPa (215 mbar)
WEIGHT 10,2 kg (22,49 lbs) (S130-S230)
13,5 kg (29,76 lbs) (S145-S245)
DIMENSIONS
S130-S230: cm 16,93 x 42,5 x 51
(Inches 6,67 x 16,73 x 20,08)
S145-S245: cm 47 x 45 x 63,5
(Inches 18,5 x 17,72 x 25)
CLASS OF PROTECTION IP X 4
NOISE LEVEL (According to IEC60704-3) 70 dB(A) - 73 dB(A)
VERSION “E”
FILTERS SURFACES 2 x 0,50 m2 (2 x 775 in2)
CAPACITY OF FILTER BAG kg 5 (lbs 11,02) max
CONTAINER CAPACITY S130-S230: 30 l (7,93 gal.)
S145-S245: 45 l (11,89 gal.)
POWER CONTROL SWITCH MAN - O - AUT
PARTS OF THE TOOL
1. Vacuum Head
2. Handle
3. Identification Plate
4. Power Cord
5. Cooling Air Inlet
6. Cooling Air Outlet
7. Operating Air Outlet
8. Head Lockers
9. Manual/Automatic Switch with Speed Control
10. Motor 'ON' Indicator
11. Liquid Level Indicator
12. Service Indicator
13. Electric Tool Socket
14. Vacuum Hose
15. Filter Frame
16. Filter Frame Lockers
17. Filters (Paper or Polyester)
18. Liquid Level Sensor
19. Dust Bin
20. Anti-static Connection
21. Vacuum Hose Port
22. Universal Swiveling Nozzle
23. Dust Collection Bag (Paper or Plastic)
24. Castor Wheels with Lock
25. Systainer Lock
START-UP
Power supply
- Turn the main switch (12) to “O” (off) before connecting this
appliance to the supply mains;
- Supply mains voltage and frequency must match the identica-
tion plate;
- Connect to power socket outlets provided with earth conductor
and adequate protections.
Grounding Instructions
This appliance must be grounded. If it should malfunction or
breakdown, grounding provides a path of least resistance for
electric current to reduce the risk of electric shock. This appliance
is equipped with a cord having an equipment-grounding conduc-
tor and grounding plug. The plug must be inserted into an appro-
priate outlet that is properly installed and grounded in accordance
with all local codes and ordinances.
This appliance is rated 15 A on a circuit having a nominal rating of
120 V. It is factory-equipped with a specic electric cord and plug
to permit connection to a proper electric circuit.
Make sure that the appliance is connected to an outlet having the
same conguration as the plug.
No adaptor should be used with this appliance.

6
Preliminary checks

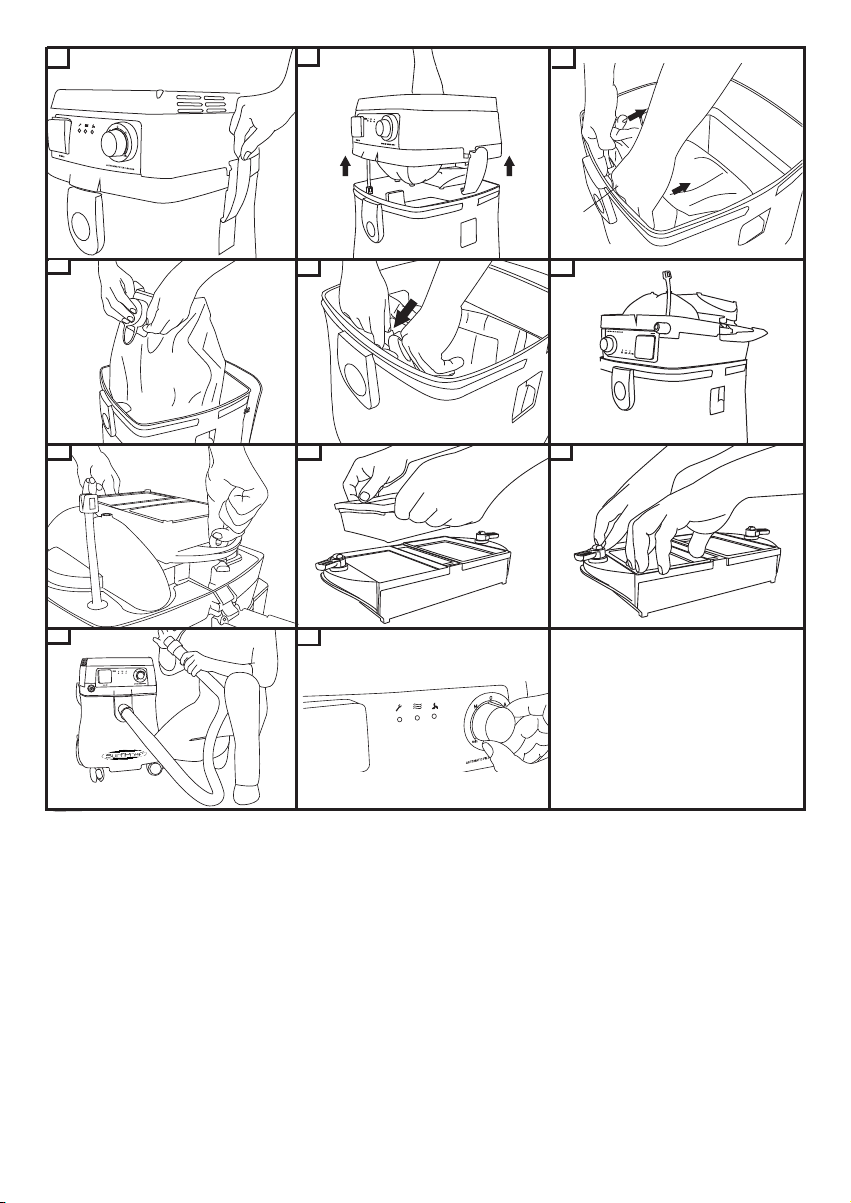

- Check that the filter bag (23) has been fitted in the container
(19) and that the filters (17) have been fitted on the head;
- Check that the vacuum hose is properly fixed and does not hin-
der tool movement.
MACHINE USE
The machine can operate in manual or automatic mode: to select
the mode, turn the switch (9) to the right (automatic mode) or to
the left (manual mode) (pic. 16). The green led indicator (10)
turns on when the vacuum motor start.
Using the machine in automatic mode (A)
Automatic operations means that the vacuum starts when an
electrical, connected to the anterior panel power outlet (13) is
turned on.
The vacuum will automatically turn off eight seconds after the tool
is turned off.
Using the machine in manual mode (M)
Manual operations means that the vacuum runs continuously.
Power on the anterior panel outlet is permanently active during
manual running.
WARNING Do not plug to the anterior panel receptacles
loads exceeding the Amperes indicated.
Adjusting the vacuum level
The vacuum level can be adjusted in both operating modes
by turning the knob (9) inside the range “min” “max”, until the
de-sired power is reached.
Automatic cleaning of the filters
The machine has a timed filter cleaning system that maintains the
vacuum strength constant.
It is also possible to perform a complete cleaning cycle as follows
(pic. 15):
- Switch the machine off;
- Cap the vacuum sleeve;
- Restart the machine keeping the sleeve capped for 15 seconds.
Wet vacuum
Before vacuuming liquids, remove the lter bag and replace the
paper lters cartridges with polyester ones. The lters should be
damp after vacuuming.
WARNING Do not operate with dry dust with wet filters!
Liquid level indicator
Thermal Limiter
The appliance motor is provided with a Thermal Limiter to avoid
any overheating and/or overcurrent during abnormal or not cor-
rect use.
If the appliance works intermittently, immediately disconnect the
WARNING – Improper connection of the equip-
ment-grounding conductor can result in a risk of electric shock.
Check with a qualied electrician or service person if you are in
doubt as to whether the outlet is properly grounded. Do not mod-
ify the plug provided with the appliance – if it will not t the outlet,
have a proper outlet installed by a qualified electrician
Assemble the Nozzle adaptor
Insert the adaptor in the inlet nozzle
Electric tool connections
- Check for the tool switch turned off before connecting it to the
anterior panel power outlet;
- Insert the tool plug into the anterior panel power outlet (pic. 3);
- Connect the tool to the hose and the hose to the vacuum clean-
er, by means of the nozzle adapter (pic. 5);
- Do not plug electric tools exceeding the Amperes indicated on
the label near the anterior panel power outlet.
Extension Cord
Make sure your extension cord is in good condition and is the
correct size for your appliance. Table below shows the correct
size to use depending on extension cord length. If in doubt, use
the next heavier gage. The smaller the gage number, the heavier
the cord. An undersized extension cord will cause a drop in line
voltage resulting in loss of power and overheating. Do not exceed
the extension cord length in the table.
Extension Cord Length (feet) 25 50 Not recommended
Cable Conductor Size (AWG) 14 12 --
Use only three-wire extension cords that have three-prong
grounding plugs and grounding receptacles that accept the ap-
pliance’s plug.
Use only U.L. and CSA listed extension cords. Never use two
extension cords together. Instead, use one long one.
WARNING – To reduce the risk of personal injury due to a loose
electrical connection between the appliance’s plug and extension
cord, rmly and fully attach the appliance plug to the extension cord.
Periodically check the connection while operating to ensure it is
fully attached. Do not use an extension cord that provides a loose
connection. A loose connection may result in overheating, re, and
increases the risk of a burning.
To reduce the risk of disconnection of the appliance cord from the ex-
tension cord during operating make a knot as shown in Figure below:

7
vacuum from the electrical mains and check for improper use
conditions.
The Thermal Limiter will not intervene ifthe appliance is correctly
used.
MAINTENANCE
WARNING A yearly technical check on parts and ltering
system by an authorized service center is required.
Service indicator (12)
The indicator turns on for scheduled service to keep the machine
in working condition. When warning light is on contact an
authorized service center to check and service the appliance and
reset the warning light.
The prolonged use of the vacuum cleaner with the warning light
on can cause more maintenance operation.
Ordinary check operations
WARNING For user servicing, the appliance must be dis-
mantled, cleaned and serviced, as far as it is reasonably practi-
cable, without causing risk to the maintenance staff and others.
Suitable precautions include, decontamination before disman-
tling, provision for local ltered exhaust ventilation where the ap-
pliance is dismantled (according to local regulations), cleaning of
the maintenance area and suitable personal protection.
- Check the vacuum hose conditions;
-Clean the liquid level sensor (18)
-Check the power cord, plug and outlet socket conditions: to
replace, contact contact an authorized service center
- Check the filter bag: do not exceed recommended weight and
capacity! In case of laceration or perforation of the bag check
the filter cartridge and eventually ask for replacement to an au-
thorized service center;
-Check filter cartridges condition (17). In case of lacerations or per-
forations contact an authorized service center for replacement.
WARNING Do not use the appliance without the full lter
set tted!
Bag replacement
WARNING Do not spread dust during dust bag replacement!
- Wear an adequate dust mask.
- Detach the vacuum head pulling out the side hooks (8) and
remove the vacuum head (1) (pic. 7-8).
Filter replacement
WARNING Do not spread dust during lter replacement!
- Wear adequate filter mask;
- Detach the vacuum head pulling out the side hooks (8) (pic.7-8);
- Turn the vacuum head upside down (pic.12);
- Remove the filter frame (15) turning the hooks (16) (pic.12);
- Remove the filter cartridges (pic.13) and fit them into a sealed
disposal bag;
- Fit new filter (cod. 036.1108) cartridges in the filter frame (pic.14)
and reassemble it on the vacuum head.
WARNING Use genuine Surfprep spare parts only. Refer to
www.surfprepsanding.com for parts code and authorized service
center
Storage
When not in use, keep the appliance in a dry and cool place.
WARNING Do not storeoutdoors
SurfPrep will not be held responsible for direct or indirect
damages resulting from non-compliance with the requirements
of this manual.
TOOL IDENTIFICATION PLATE
POSITION AND MEANING OF INFORMATION
1. Tool identication;
2. Serial number;
A. Class of protection;
B. Nominal working voltage Volts (V);
C. Working frequency Hertz (Hz);
D. Nominal working voltage Amps (A);
E. Vacuum Motor Watt (W);
F. Max power at socket Watt (W).
G. Total max power (W)
H. 3 Wire. It indicates the kind of supply connection
TROUBLESHOOTING AND SOLUTIONS
Effects Causes Solutions
The motor will not start No power Make sure the unit is
plugged in
Power cord, switch or
motor defective
Contact an authorized
service center
The vacuum does not
start automatically
Electronic module Contact an authorized
service center
Vacuum ow is
insufcient
Bag full Check the lter bag
One of the hoses or
accessories is clogged
Check the exible hose
and the accessories
Clogged lters Check the lters
cartridges
Dust from the exhaust Filter cartridge torn
ripped
Contact an authorized
service center
Tools do not star t 3-way switch
malfunction
Contact an authorized
service center
Red indicator on Ordinary maintenance
limit exceeded
Contact an authorized
service center
Yellow indicator on Max. liquid level
exceeded
Empty the bin

8
AVERTISSEMENT - Pour l’élimination des emballages,
respecter les réglementations locales en vigueur.
AVERTISSEMENTS
IMPORTANTES INSTRUCTIONS DE SÉCURITÉ
Lors de l’utilisation d’un appareil électrique, les précautions de base
doivent toujours être suivies, y compris ce qui suit:
LIRE TOUTES LES INSTRUCTIONS AVANT D’UTILISER CETTE
STATION AUXILIAIRE MOBILE
AVERTISSEMENT - Pour réduire le risque d’incendie, de choc
électrique ou de blessure:
- Ne laissez pas l’appareil seul lorsqu’il est branché. Débran-
chez-le lorsqu’il n’est pas utilisé et avant l’entretien, le nettoyage
et le changement de sac ou de ltres;
- Cette machine ne peut être utilisée que par des personnes qua-
liées et ne doit pas être utilisée par des enfants ou des per-
sonnes souffrant de handicaps sensoriels et mentaux;
- Ce n’est pas un jouet. Une attention particulière est nécessaire
lorsqu’on l’utilise à proximité d’enfants;
- Utilisez uniquement comme décrit dans ce manuel. Utilisez uni-
quement les pièces jointes recommandées par le fabricant;
- Avant l’utilisation, les utilisateurs devraient recevoir des informa-
tions, des instructions et une formation pour l’utilisation de l’ap-
pareil et le polluant utilisé, y compris sur la méthode appropriée
pour le retrait et l’élimination corrects des substances collectées;
- Il est nécessaire de fournir un taux de changement d’air adéquat
dans la pièce si l’air d’échappement est renvoyé dans la pièce.
La référence aux règlements nationaux est nécessaire;
- La température de la zone de travail doit être comprise entre 10
°C et 35 °C pour une humidité comprise entre 50 % et 90 %;
- La surface sur laquelle repose la machine ne doit pas dépasser
un gradient maximal de 10 degrés;
- N’utilisez pas la machine avec un câble ou une prise endomma-
gés. Si l’appareil ne fonctionne pas comme il se doit, cela signie
qu’il a fait une chute, est endommagé, a été laissé à l’extérieur ou
est tombé dans de l’eau. Retournez-le à un centre de service.
- Ne placez aucun objet dans les ouvertures. N’utilisez pas avec
une ouverture bloquée; éloignez-le de la poussière, les peluches,
les cheveux et tout ce qui peut réduire le débit d’air.
- Éloignez les cheveux, les vêtements lâches, les doigts et toutes
les parties du corps des ouvertures et des pièces mobiles.
- Éteignez toutes les commandes avant de débrancher;
- Faites attention en cas de nettoyage sur les escaliers.
- Ne tirez pas, ne transportez par l’appareil en utilisant son câble.
N’utilisez pas le câble comme poignée, ne fermez pas une porte
sur le câble ou ne tirez pas le câble autour d’arêtes vives ou de
coins. Ne mettez pas l’appareil sur le câble. Tenez le câble éloi-
gné des surfaces chauffées;
- Ne débranchez pas en tirant sur le câble. Pour débrancher, sai-
sissez la prise et non pas le câble;
- Ne manipulez pas la prise ou l’appareil avec les mains mouillées;
- En cas de panne de courant, mettez l’interrupteur sur OFF et
débranchez le câble d’alimentation pour éviter tout démarrage
accidentel lorsque l’alimentation revient;
- N’exposez pas la machine à la pluie et aux basses températures;
- Ne soulevez pas et ne transportez pas la machine par la poignée
avec un dispositif de levage;
- Ne ramassez rien qui brûle ou qui fume, comme les cigarettes,
les allumettes ou les cendres chaudes;
- N’utilisez pas sans sac et/ou ltres en place;
- N’aspirez pas de la poussière inammable ou explosive (c’est-à-
FRANÇAIS
Par la présente, nous déclarons sous notre seule responsabilité que
l’aspirateur représenté est conforme aux exigences relatives à la san-
té et la sécurité des directives et de la norme suivantes en vigueur:
2006/42/EU Directive des machines
2014/35/EU Directive basse tension
2014/30/EU Directive compatibilité électromagnétique
2011/65/EU Directive RoHs
CSA C22.2 N° 243-15, UL1017:2015 Aspirateurs, soufeurs et
nisseuses de sol pour maison
CEI 60335-1:2010 Appareils électrodomestiques et analogues –
Exigences générales
CEI 60335-2-69:2016 Appareils électrodomestiques et analogues
- Exigences particulières pour les aspirateurs fonctionnant en pré-
sence d’eau ou à sec, y compris les brosses motorisées, à usage
commercial
CEI 60704-3:2006 Appareils électrodomestiques et analogues -
Code d’essai pour la détermination du bruit aérien - Procédure pour
déterminer et vérier l’annonce des valeurs d’émission acoustique
PICTOGRAMMES
Importantes instructions de sécurité
Lisez les instructions suivantes avant d’utiliser le produit.
Utilisation à l’intérieur seulement
Ne pas jeter dans l’environnement. Contacter les autorités lo-
cales pour plus d’informations
Les opérations de vidange et de maintenance, y compris le retrait
des collectes de poussières, ne doivent être effectuées que par
un personnel autorisé et portant des équipements de protection
individuelle appropriés. Ne pas utiliser sans le système de ltra-
tion complet.
Tension alternative
Symbole de mise à la terre
Touche symbole:
L
N°1 SAC À POUSSIÈRES (30)
N°1 RACCORD TOURNANT
N°2 ROULETTES AVANT
N°2 RACCORDS EN CAOUTCHOUC POUR LE
MANCHON DES OUTILS
TUBE 1X5 M
N°1 AXE DE ROUES ARRIÈRE (VERSION 30 L)
S130L-EL-EM S130PL-EPL-EPM S230L-EL-EM S230PL-EPL-EPM
X X X X
X X X X
X X X X
X X
X X X X
X X
N°1 SAC À POUSSIÈRES (30)
N°1 RACCORD TOURNANT
N°2 ROULETTES AVANT
N°1 AXE DE ROUES ARRIÈRE (VERSION 30 L)
SOFTGRILPHANDLE
TUBE 1X5 M
S145L-EL-EM S245L-EL-EM S245L-EPL S245EPM
S145PL- EPL-EPM
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
Y WAY
(COD. 67.092/C)
X
X
X
X
X
X
S1
S2
S1-S2

9
dire magnésium, aluminium, etc.);
- N’aspirez pas des substances qui peuvent causer des cancers
ou d’autres maladies (c’est-à-dire plomb, silice, arsenic, chrome,
amiante, etc.)
- N’aspirez pas le ponçage des poussières des surfaces traitées
avec des peintures qui n’ont pas terminé le cycle de catalyseur;
- N’aspirez pas des étincelles ou des copeaux blancs chauds;
- Débranchez immédiatement l’aspirateur si une poussière est
éjectée de la sortie d’air;
- Branchez uniquement à une prise correctement mise à la terre.
Voir les instructions de mise à la terre;
- VERSION “E”: débranchez immédiatement la machine de l’ali-
mentation électrique si vous remarquez la présence de mousse
ou de liquide dans l’aspiration du liquide;
- VERSION “E”: n’utilisez pas pour retirer des liquides inam-
mables ou combustibles, tels que de l’essence, ou ne l’utilisez
pas dans les zones où ils peuvent être présents;
- VERSION “E”: n’aspirez pas des liquides ou des substances
agressives (acides, bases, solvants, etc.);
- POUR UNITÉS HUMIDES/SÈCHES: AVERTISSEMENT - Pour ré-
duire le risque de choc électrique - utiliser à l’intérieur uniquement ;
- POUR DES UNITÉS UNIQUEMENT SÈCHES: AVERTISSE-
MENT - Pour réduire le risque de choc électrique - ne pas utiliser
à l’extérieur ou sur des surfaces humides;
SAUVEGARDER CES INSTRUCTIONS
USAGE PRÉVU
- Cet appareil est adapté pour une utilisation ménagère, commerciale
ou les deux, conformément aux normes CSA C22.2 N° 243-15 et
UL 1017;
- Cet appareil est adapté à l’aspiration de poussières non nocives, de
saleté, de sable, de copeaux, de liquides (Version «E» uniquement),
etc.;
- La prise de courant du panneau antérieur et le couplage rapide
pneumatique sont destinés à l’utilisation spécique indiquée dans
le présent manuel d’instructions;
- VERSION “E”: cet appareil convient pour aspirer les liquides;
AVERTISSEMENT – Se référer à toutes les réglementa-
tions relatives aux substances et aux polluants collectés en vigueur.
SPÉCIFICATIONS TECHNIQUES
TENSION ET FRÉQUENCE DE
FONCTIONNEMENT 120 Vac - 50/60 Hz
Puissance aspirateur 1030 W
PUISSANCE À LA PRISE (MAX) 680 W
PUISSANCE TOTALE (MAX) 1710 W
NIVEAU D’ASPIRATION 215 hPa (215 mbar)
POIDS 10,2 kg (22,49 lbs) (S130-S230)
13,5 kg (29,76 lbs) (S145-S245)
DIMENSIONS
S130-S230: cm 16,93 x 42,5 x
51 (Pouces 6,67 x 16,73 x 20,08)
S145-S245: cm 47 x 45 x 63,5
(Pouces 18,5 x 17,72 x 25)
CLASSE DE PROTECTION IP X 4
NIVEAU BRUIT (Selon IEC60704-3) 70 dB(A) - 73 dB(A) VERSION “E”
SURFACES FILTRES 2 x 0,50 m2 (2 x 775 in2)
CAPACITÉ DU SAC A FILTRE kg 5 (lbs 11,02) max
CAPACITÉ RÉCIPIENT
S130-S230 : 30 l (7,93 gal.)
S145-S245 : 45 l (11,89 gal.)
INTERRUPTEUR DE COMMANDE
ALIMENTATION MAN - O - AUT
VERSION “P”
PARTIES DE L’APPAREIL
1 - Tête aspirateur
2 - Plan d’appui
3 - Poignée
4 - Plaquette d’identication
7 - Câble d’alimentation
8 - Entrée de l’air de refroidissement
9 - Sortie de l’air de refroidissement
10 - Sortie de l’air opérationnelle
11 - Crochets de fermeture
12 - Interrupteur à trois positions avec régulateur de vitesse
13 - Lampe-témoin du moteur d’aspiration
14 - Lampe-témoin du niveau des liquides (VERSIONS “E”)
15 - Lampe-témoin d’entretien
16 - Prise de l’outil électrique
17 - Raccord rapide de l’outil pneumatique (VERSIONS “P”)
19 - Manchon outils électrique
21 - Châssis des ltres
22 - Crochets du châssis des ltres
23 - Filtres (papier ou polyester)
24 - Capteur des liquides (VERSIONS “E”)
25 - Récipient
26 - Poche des accessoires (VERSIONS 45 l)
27 - Contact antistatique
28 - Goulotte
29 - Raccord tournant universel
30 - Sac à poussières (papier ou en plastique)
31 - Roulettes pivotantes avec frein
32 - Sélecteur Ø manchons (VERSIONS “M”)
33 - Bouchon en caoutchouc (VERSIONS “M”)
34 - Softgrip handle
35 - Bloc pivotant pour boitier de xation
DÉMARRAGE
Alimentation
- Mettez l’interrupteur principal (12) sur «O» (off) avant de bran-
cher cet appareil sur le secteur d’alimentation;
-La tension et la fréquence du réseau d’alimentation doivent cor-
respondre à celles indiquées sur la plaque d’identication;
- Raccordez aux prises de courant munies d’un conducteur de
terre et des protections adéquates.
Instructions de mise à la terre
Cet appareil doit être mis à la terre. En cas de dysfonctionnement
ou de panne, la mise à la terre fournit un chemin de résistance au
courant électrique permettant de réduire le risque de choc électrique.
Cet appareil est équipé d’un câble doté d’un conducteur de mise à la
terre et d’une che de mise à la terre. La che doit être insérée dans
une prise appropriée qui est correctement installée et mise à la terre
conformément à toutes les normes et directives locales en vigueur.
Cet appareil est évalué à 15 A sur un circuit ayant une puissance no-
minale de 120 V. Il est équipé en usine d’un câble électrique spéci-
que et d’une che pour permettre la connexion à un circuit électrique
approprié. Assurez-vous que l’appareil est connecté à une prise de
courant ayant la même conguration que la che.
Aucun adaptateur ne doit être utilisé avec cet appareil.

10
nement, faites un nœud comme indiqué sur la gure ci-dessous:
Vérications préliminaires
- Vériez que le sac à ltre (30) a été installé dans le récipient (25)
et que les ltres (23) ont été installés sur la tête;
- Vériez que le tuyau d’aspiration est correctement xé et ne gêne
pas le mouvement de l’outil;
- Vériez qu’il n’y a pas de fuite dans le système d’alimentation d’air
comprimé.
UTILISATION DE LA MACHINE
La machine peut fonctionner en mode manuel ou automatique: pour
sélectionner le mode, tournez le commutateur (12) vers la droite
(mode automatique) ou vers la gauche (mode manuel) (photo 20).
Le voyant vert (13) s’allume lorsque le moteur d’aspiration démarre.
Utilisation de la machine en mode automatique (A)
Le fonctionnement automatique signie que l’aspiration com-
mence lorsqu’un appareil électrique ou pneumatique, branché à
la prise de courant du panneau antérieur (16) ou au couplage
rapide pneumatique (17) (version P uniquement), est activé.
L’aspiration s’éteint automatiquement huit secondes après la
mise hors tension de l’appareil.
Utilisation de la machine en mode manuel (M)
Les opérations manuelles signient que l’aspiration fonctionne en
continu. L’alimentation de la prise du panneau antérieur est activée
en permanence pendant le fonctionnement manuel.
AVERTISSEMENT Ne branchez pas des charges sur le
panneau antérieur aux ampères indiqués.
Réglage du niveau d’aspiration
Le niveau d’aspiration peut être réglé dans les deux modes de fonc-
tionnement en tournant le bouton (12) dans la plage «min» «max»,
jusqu’à ce que la puissance désirée soit atteinte.
Nettoyage automatique des ltres (VERSION «E»)
La machine est dotée d’un système de nettoyage du ltre minuté
qui maintient la résistance à l’aspiration constante.
Il est également possible d’effectuer un cycle de nettoyage com-
plet comme suit (photo 16):
- éteindre la machine;
- boucher le manchon d’aspiration;
- redémarrer la machine en gardant le manchon fermé pendant
15 secondes.
Aspiration humide (VERSION «E»)
Avant d’aspirer des liquides, retirez le sac ltrant et remplacez les
cartouches de ltres en papier par des cartouches en polyester.
Les ltres doivent être humides après l’aspiration.
AVERTISSEMENT Ne pas utiliser de la poussière sèche
et des ltres humides ensemble!
Indicateur de niveau de liquide (VERSION «E»)
Limiteur thermique
Le moteur de l’appareil est fourni avec un limiteur thermique
pour éviter toute surchauffe et/ou surintensité pendant une uti-
lisation anormale ou incorrecte. Si l’appareil fonctionne par in-
AVERTISSEMENT – Une connexion incorrecte du conduc-
teur de mise à la terre de l’équipement peut entraîner un risque de
choc électrique. Vériez auprès d’un électricien qualié ou d’une
personne de service si vous avez des doutes quant à savoir si la
prise de courant est correctement mise à la terre. Ne modiez pas
la che fournie avec l’appareil - si elle ne correspond pas à la prise,
faites installer une prise appropriée par un électricien qualié.
Conduites d’air comprimé
- Ne dépassez pas 6 bar;
- Air séché et ltré requis;
- Raccorder l’appareil à la conduite d’air comprimé avec un tuyau
adapté à la pression d’air et avec un diamètre intérieur de 10 mm min.
Assemblez l’adaptateur de l’embout (29)
Insérez l’adaptateur dans l’embout d’entrée (28).
Branchements appareils électriques
- Vériez que l’interrupteur de l’appareil est éteint avant de le
brancher sur la prise de courant du panneau antérieur;
- Insérez la che de l’appareil dans la prise de courant du pan-
neau antérieur (16) (photo 3);
- Connectez l’appareil au tuyau et le tuyau à l’aspirateur à l’aide
de l’adaptateur de l’embout (29) (photo 5);
- Ne branchez pas les appareils électriques dépassant les Am-
pères indiqués sur l’étiquette près de la prise de courant du pan-
neau antérieur.
Raccordements appareil pneumatique
- Vériez que l’interrupteur de l’appareil est éteint avant de le
brancher au couplage rapide du panneau avant;
- Connectez l’appareil à l’équipement à l’aide des raccords ra-
pides (17) (photo 4) et (18) (photo 6);
- Raccordez le tuyau coaxial (en option) au couplage rapide (20)
(photo 6).
Vériez que l’appareil fonctionne comme indiqué sur le manuel
d’instructions.
Rallonge électrique
Assurez-vous que votre rallonge est en bon état et qu’elle a les
bonnes dimensions pour votre appareil. Le tableau ci-dessous
montre les bonnes dimensions à utiliser en fonction de la longueur
de la rallonge. En cas de doute, utilisez la jauge suivante la plus
lourde. Plus le nombre de jauges est petit, plus le cable est lourd.
Une rallonge sous-dimensionnée entraînera une chute de la tension
de ligne entraînant ainsi une perte de puissance et une surchauffe.
Ne dépassez pas la longueur de la rallonge dans le tableau.
Longueur de la rallonge (pieds) 25 50 Non conseillée
Dimensions conducteur câble (AWG) 14 12 -
N’utilisez que des rallonges à trois ls munies de ches de mise à la
terre à trois broches et de prises de terre acceptant la che de l’ap-
pareil. Utilisez seulement des rallonges homologuées CSA et U.L.
N’utilisez jamais deux rallonges ensemble. Préférez une plus longue.
AVERTISSEMENT – Pour réduire le risque de blessure
dû à une connexion électrique lâche entre la che de l’appareil et
la rallonge, xez fermement et correctement la che de l’appareil à
la rallonge. Vériez périodiquement la connexion en cours de fonc-
tionnement pour vous assurer qu’elle est complètement connec-
tée. N’utilisez pas de rallonge qui fournit une connexion lâche.
Une connexion lâche peut entraîner une surchauffe, un incendie et
augmenter le risque de brûlure. Pour réduire le risque de débran-
chement du câble de l’appareil de la rallonge pendant le fonction-

11
termittence, déconnectez immédiatement l’aspirateur du réseau
électrique et vériez les conditions d’utilisation inappropriées.
Le limiteur thermique n’interviendra pas si l’appareil est correc-
tement utilisé.
ENTRETIEN
AVERTISSEMENT Un contrôle technique annuel des pièces
et du système de ltrage par un centre de service agréé est requis.
Indicateur de service (15)
L’indicateur s’allume pour que le service programmé conserve
les conditions de travail de la machine. Lorsque le témoin est
allumé, contactez un centre de service autorisé pour vérier et
réparer l’appareil et réinitialisez le voyant.
L’utilisation prolongée de l’aspirateur avec le témoin lumineux
allumé peut entraîner davantage d’opérations d’entretien.
Opérations de contrôle ordinaires
AVERTISSEMENT Pour l’entretien, l’appareil doit être
démonté, nettoyé et entretenu, dans la mesure du possible,
sans risque pour le personnel de maintenance et autres. Les
mesures de précaution appropriées comprennent la déconta-
mination avant le démantèlement, la ventilation locale par as-
piration ltrée où l’appareil est démonté (conformément aux
réglementations locales), le nettoyage de la zone d’entretien et
un équipement de protection individuelle adapté.
- Vériez les conditions du tuyau d’aspiration;
- VERSION «E»: nettoyez le capteur de niveau de liquide (24);
- Vériez les conditions du câble d’alimentation, de la che et de
la prise: sinon, contactez un centre de service autorisé pour la
substitution,
- Vériez le sac à ltre: ne dépassez pas le poids et la capacité
recommandés! En cas de lacération ou de perforation du sac,
vériez la cartouche du ltre et éventuellement demandez une
substitution à un centre de service autorisé;
- Vériez l’état des cartouches à ltre (23).E n cas de lacération
ou de perforation du sac, contactez un centre de service autori-
sé pour une substitution.
AVERTISSEMENT N’utilisez pas l’appareil sans l’en-
semble complet de ltres!
Remplacement sac
AVERTISSEMENT Ne répandez pas de poussière pen-
dant le remplacement du sac à poussière !
- Porter un masque anti-poussière adéquat ;
- Détachez la tête d’aspiration en tirant les crochets latéraux
(11) et retirez la tête d’aspiration (1) (photo 7-8).
Remplacement ltre
AVERTISSEMENT Ne répandez pas de poussière pen-
dant le remplacement du sac à ltre!
-Portez un masque à ltre adéquat;
- Détachez la tête d’aspiration en tirant les crochets latéraux
(11) (photos 7 et 8);
- Retournez la tête d’aspiration (photo 12);
- Retirez le cadre du ltre (21) en tournant les crochets (22)
(photo 13);
- Retirez les cartouches à ltre(photo 14) et placez-les dans un
sac de récupération scellé;
- Montez les nouvelles cartouches à ltre (code036.1108) dans
le cadre du ltre (photo 15) et réassemblez la tête d’aspiration.
AVERTISSEMENT Utilisez uniquement des pièces de
rechange Surfprep d’origine. Voir www.surfprepsanding.com pour
connaître le code des pièces et le centre de service autorisé.
Stockage
Lorsque vous ne l’utilisez pas, gardez l’appareil dans un endroit
sec et frais, avec le câble et le tuyau à l’intérieur du compartiment
arrière (photo 19).
AVERTISSEMENT Ne stockez pas à l’extérieur.
Surfprep ne sera pas tenu responsable des dommages directs ou
indirects résultant du non-respect des exigences de ce manuel.
PLAQUE D’IDENTIFICATION DE L’APPAREIL
POSITION ET SIGNIFICATION DES INFORMATIONS
1. Identication de l’appareil;
2. Numéro de série;
A. Classe de protection;
B. Tension nominale de travail Volts (V);
C. Fréquence de travail Hertz (Hz);
D. Tension nominale de travail Amps (A);
E. Courant du moteur à vide (A);
F. Courant maximum à la prise (A).
G. Courant maximum total (A).
H. 3 ls. Cela indique le type de connexion d’alimentation
DÉPANNAGE ET SOLUTION
Effets Causes Solutions
Le moteur ne démarre
pas Aucune alimentation Vériez que l'unité est bien branchée
Câble d'alimentation,
interrupteur ou moteur
défectueux
Contacter un centre de
service autorisé
L'aspiration ne démarre
pas automatiquement Module électronique Contacter un centre de service autorisé
Le débit d'aspiration est
insufsant Sac rempli Vériez le sac à ltre
Un des tuyaux ou
accessoires sont bouchés Vériez le tuyau exible et le
Filtres bouchés Vériez les cartouches
à ltre
Poussière de
l'échappement (10) Cartouche à ltre arrachée Contacter un centre de service autorisé
Les appareils ne
démarrent pas Défaut de l'interrupteur à 3 positions Contacter un centre de service autorisé
Puissance insufsante
pour l'appareil pneu-
matique
Alimentation en air com-
primé insufsante Vériez le passage d’air
Indicateur rouge
allumé
Limite de maintenance
ordinaire dépassée Contacter un centre de service autorisé
Indicateur jaune allu-
mé (VERSION "E")
Niveau de liquide max
dépassé Videz la poubelle

12
ESPANÕL
Por la presente declaramos bajo nuestra única responsabilidad que
la aspiradora representada cumple con los requisitos básicos de
Salud y Seguridad de las siguientes Directivas y Normas Aplicadas:
2006/42/EU Máquinas
2014/35/EU Baja tensión
2014/30/EU Compatibilidad electromagnética
2011/65/EU ROHS
CSA C22.2 No.243-15, UL1017:2015 Aspiradoras, Sopladores, y
Máquinas de Acabado de Pisos
IEC 60335-1:2010 Aparatos electrodomésticos y similares - Requi-
sitos Generales
IEC 60335-2-69:2016 Aparatos electrodomésticos y similares - Req-
uisitos particulares para aspiradores/as en seco y en húmedo, in-
cluyendo cepillo eléctrico, para uso industrial y comercial
IEC60704-3:2006 Aparatos electrodomésticos y similares - Código
de prueba para la determinación de ruido aero-acústico - Proced-
imiento para la determinación y comprobación de los valores de
emisión de ruido declarados
PICTOGRAMAS
Instrucciones importantes de seguridad
Lea las siguientes instrucciones antes de usar el producto
Uso en interior solamente
No desechar en el medioambiente. Contacte con sus autori-
dades locales para más información
Las operaciones de vaciado y mantenimiento, incluyendo la
extracción de los medios de recogida del polvo, deben ser real-
izadas solamente por personal autorizado provisto de las protec-
ciones personales adecuadas. No hacer funcionar sin el sistema
completo de ltración instalado.
Tensión alterna
Símbolo de puesta a tierra
Inspección del contenido del embalaje
ADVERTENCIA - Para la eliminación del embalaje, res-
pete la normativa local en vigor
ADVERTENCIAS
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
Cuando utilice electrodomésticos, siga siempre las medidas bási-
cas de seguridad, incluidas las siguientes:
LEA TODAS LAS INSTRUCCIONES ANTES DE USAR ESTA
ESTACIÓN DE TRABAJO MÓVIL
ADVERTENCIA – Para reducir el riesgo de incendio, descar-
ga eléctrica o lesiones:
- No deje el aparato enchufado. Desenchúfelo cuando no esté en
uso y antes de realizar el mantenimiento, la limpieza y antes de
reemplazar la bolsa o los ltros;
- Esta máquina solo puede ser manejada por personas capacitadas
y no está destinada al uso por parte de niños o personas con prob-
lemas mentales o sensoriales;
- No permita que se utilice como un juguete. Preste mucha atención
cuando se utilice cerca de niños;
- Utilícela solo como se describe en este manual. Utilice única-
mente los accesorios recomendados por el fabricante;
- Antes de su uso, los usuarios deben recibir información, instruc-
ción y capacitación para el uso del aparato y el contaminante para
el que se utiliza, incluyendo el método adecuado para el retiro y la
eliminación segura de las sustancias recogidas;
- Es necesario proporcionar una frecuencia de renovación del aire
adecuada en la habitación si se devuelve el aire de escape a la
habitación. Se deben consultar las normas nacionales;
- La temperatura del área de trabajo debe estar entre 10ºC y 35°C
con una humedad entre 50% y 90%;
- La supercie sobre la que se sostiene la máquina no debe superar
una pendiente máxima de 10 grados;
- No lo utilice si presenta daños en el cable o el enchufe; si el apara-
to no funciona adecuadamente, se ha caído, dañado, dejado
afuera, o caído en agua, llévelo a un servicio de reparaciones.
- No coloque ningún objeto en las aberturas. No lo use con ninguna
abertura bloqueada; manténgalo libre de polvo, pelusa, cabellos y
cualquier cosa que pueda reducir el ujo de aire.
- Mantenga el cabello, la ropa suelta, los dedos y cualquier otra par-
te del cuerpo alejados de las aberturas y partes móviles.
- Apague todos los controles antes de desenchufar;
- Tenga especial cuidado al limpiar escaleras.
- No tire ni transporte del cable, no use el cable como manija, no
cierre una puerta sobre el cable ni tire del cordón alrededor de
bordes o esquinas aladas. No pase el aparato sobre el cable.
Mantenga el cable lejos de supercies calientes;
- No desconecte el cable a tirones. Para desenchufar, agarre el en-
chufe, no el cable;
- No tome el enchufe ni el aparato con las manos mojadas;
- En caso de apagón, gire el interruptor de la herramienta en la
posición OFF y desconecte el cable de alimentación para evitar el
arranque accidental cuando vuelva la corriente;
- No exponga la máquina a la lluvia y a bajas temperaturas;
- No levante y transporte la máquina por el mango con un dispositi-
vo elevador;
- No recoja nada que esté ardiendo o humeando, como cigarrillos,
fósforos o cenizas calientes;
- No use sin colocar la bolsa y/o los ltros;
- No aspire polvo inamable o explosivo (por ejemplo magnesio,
aluminio, etc.);
- No aspire sustancias que pueden causar cáncer u otras enferme-
L
1 BOLSA RECOGEDORA DE POLVOS (30)
1 EMPALME GIRATORIO
2 RUEDAS DELANTERAS
2 EMPALMES DE GOMA PARA LA MANGUERA
DE LA HERRAMIENTA
TUBO 1X5 M
1 EJE DE LA RUEDA POSTERIOR
(VERSIÓN DE 30 L)
S130L-EL-EM S130PL-EPL-EPM S230L-EL-EM S230PL-EPL-EPM
X X X X
X X X X
X X X X
X X
X X X X
X X
1 BOLSA RECOGEDORA DE POLVOS (30)
1 EMPALME GIRATORIO
2 RUEDAS DELANTERAS
2 EMPALMES DE GOMA PARA LA
MANGUERA DE LA HERRAMIENTA
SOFTGRILPHANDLE
TUBO 1X5 M
S145L-EL-EM S245L-EL-EM S245L-EPL S245EPM
S145PL- EPL-EPM
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
Y WAY
(COD. 67.092/C)
X
X
X
X
X
X
S1
S2
S1-S2

13
dades (Plomo, Sílice, Arsénico, Cromo, Amianto, etc.);
- No aspire polvo de lijado de las supercies tratadas con pinturas
que no hayan completado el ciclo catalizador;
- No aspire chispas o virutas calientes;
- Desconecte inmediatamente la aspiradora de la red eléctrica si el
polvo es expulsado desde la salida de aire;
- Conectar a una toma de tierra apropiada. Consulte las instruc-
ciones de puesta a tierra;
- VERSIÓN “E”: Desconecte inmediatamente el aparato de la ali-
mentación eléctrica si se observa la presencia de espuma o ltra-
ciones durante la aspiración de líquido;
- VERSIÓN “E”: No utilizar para recoger líquidos inamables o com-
bustibles, tales como gasolina, ni usar en áreas donde pudieran
estar presentes;
- VERSIÓN “E”: no aspire sustancias o líquidos agresivos (por
ejemplo: ácidos, bases, disolventes, etc.);
- PARA UNIDADES EN HÚMEDO/SECO:ADVERTENCIA - Para
reducir el riesgo de descarga eléctrica - utilícese solo en interior;
- PARA UNIDADES SOLO EN SECO:ADVERTENCIA - Para redu-
cir el riesgo de descarga eléctrica - no utilizar en exterior o sobre
supercies húmedas;
CONSERVE ESTAS INSTRUCCIONES
USO PREVISTO
- Este aparato es adecuado para uso doméstico, comercial o
ambos, de acuerdo con la CSA C22.2 No 243-15 y UL 1017;
- Este aparato es adecuado para la aspiración de polvos in-
ocuos, tierra, arena, virutas, líquidos (solo Versión “E”), etc.;
- La toma de corriente del panel anterior y el acoplamiento
neumático rápido están destinados al uso especíco indicado
en este manual de instrucciones;
- VERSIÓN “E”: este aparato es apto para la aspiración de líquidos;
ADVERTENCIA - Consultar todas las normas aplicables a
las sustancias y los contaminantes recogidos.
ESPECIFICACIONES TÉCNICAS
TENSIÓN Y FRECUENCIA DE
FUNCIONAMIENTO 120 Vac - 50/60 Hz
Potencia de la Aspiradora 1030 W
POTENCIA EN LA TOMA (MÁX.) 680 W
POTENCIA TOTAL (MÁX.) 1710 W
NIVEL DE VACÍO (SUCCIÓN) 215 hPa (215 mbar)
PESO
10,2 kg (22,49 lbs) (S130-S230)
13,5 kg (29,76 lbs) (S145-S245)
DIMENSIONES
S130-S230: cm 16,93 x 42,5
x 51 (pulgadas 6,67 x 16,73
x 20,08)
S145-S245: cm 47 x 45 x 63,5
(pulgadas 18,5 x 17,72 x 25)
CLASE DE PROTECCIÓN IP X 4
NIVEL DE RUIDO (De acuerdo con IEC60704-3) 70 dB(A) - 73 dB(A)
VERSIÓN “E”
SUPERFICIES DE LOS FILTROS 2 x 0,50 m2
(2 x 775 pulgadas2)
CAPACIDAD DE LA BOLSA DEL FILTRO kg 5 (lbs 11,02) máx.
CAPACIDAD DEL CONTENEDOR S130-S230: 30 l (7,93 gal.)
INTERRUPTOR DE CONTROL DE POTENCIA MAN - O - AUT
VERSIÓN “P”
PARTES DE LA HERRAMIENTA
1 - Cabezal aspirador
2 - Bandeja para herramientas
3 - Asa
4 - Placa de identicacion
7 - Cable de alimentacion
8 - Entrada de aire de refrigeración
9 - Salida de aire de refrigeración
10 - Salida de aire operativo
11 - Cierre de la compuerta
12 - Interruptor Man-0-Aut con control de velocidad
13 - Indicador de encendido del motor
14 - Indicador del nivel de líquido (VERSIÓN “E”)
15 - Indicador de servicio
16 - Toma de corriente para herramienta eléctrica
17 - Enchufe rápido para herramienta neumática (VERSIÓN “P”)
19 - Manguera para herramienta eléctrica
21 - Bastidor del ltro
22 - Ganchis bastidor ltro
23 - Filtros (papel o poliéster)
24 - Sensor de nivel de líquido (VERSIÓN “E”)
25 - Contenedor
26 - Compartimento de accesorios (VERSIÓN 45l )
27 - Conexión antiestática
28 - Brida para tubos
29 - Empalme giratorio universal
30 - Bolsa recogedora (papel o plástico)
31 - Ruedas pequeñas con freno
32 - Selector para la manguera de Succión (VERSIÓN “M”)
33 - Tapón de goma (VERSIÓN “M”)
PUESTA EN MARCHA
Fuente de alimentación
- Gire el interruptor principal (12) a “O” (apagado) antes de conec-
tar el aparato a la red eléctrica;
- La tensión de red y la frecuencia deben coincidir con la placa de
identicación;
- Conecte a las tomas de corriente de alimentación suministradas
con el conductor de tierra y las protecciones adecuadas.
Instrucciones de puesta a tierra
Este aparato debe ser conectado a tierra. Si hubiese un mal
funcionamiento o avería, la conexión a tierra proporciona una
vía de menor resistencia para la corriente eléctrica para reducir
el riesgo de descarga eléctrica. Este aparato está equipado con
un cable que posee un conductor de conexión a tierra y enchufe
de conexión a tierra. El enchufe debe ser insertado en un toma de
corriente apropiada que esté correctamente instalada y conectado a
tierra de acuerdo con todos los códigos y reglamentos locales. Este
aparato tiene un valor nominal de 15 A en un circuito que tiene una
tensión nominal de 120V. Está equipado de fábrica con un cable
eléctrico y un enchufe especícos para permitir la conexión a un cir-
cuito eléctrico adecuado. Asegúrese de que el aparato se conectada
a un toma de corriente con la misma conguración que el enchufe.
No deben utilizarse adaptadores con este aparato.

14
ADVERTENCIA - Una conexión incorrecta del conductor
para la conexión a tierra puede causar una descarga eléctrica.
Consulte con un electricista o persona de mantenimiento cualica-
da si tiene dudas sobre si la toma de corriente está correctamente
conectada a tierra. No modique el enchufe suministrado con el
aparato; si este no encaja en la toma de corriente, instale una toma
adecuada por un electricista cualicado.
Red de aire comprimido
- No sobrepasar los 6 bar;
- Requiere aire seco y ltrado;
- Conecte el aparato a la red de aire comprimido con una
manguera adecuada para la presión de aire y con un diámetro
interior de 10 mm mín.
Monte el adaptador de la boquilla (29)
Inserte el adaptador en la boquilla de entrada (28).
Conexiones de la herramienta eléctrica
- Compruebe si el interruptor de la herramienta está apagado an-
tes de conectarlo a la toma de corriente del panel anterior;
- Inserte el enchufe de la herramienta en la toma de alimentación
del panel anterior (16) (g.3);
- Conecte la herramienta a la manguera y la manguera a la aspi-
radora, por medio del adaptador de la boquilla (29) (g.5);
- No enchufe herramientas eléctricas que superen los Amperios
indicados en la etiqueta situada junto a la toma de alimentación
del panel anterior.
Conexiones de la herramienta neumática
- Compruebe si el interruptor de la herramienta está apagado an-
tes de conectarlo al acoplamiento rápido del panel frontal;
- Conecte la herramienta al aparato por medio de los acoplamien-
tos rápidos (17) (g.4) y (18) (g.6);
- Conecte la manguera coaxial (opcional) al acoplamiento rápido
(20) (g.6).
- Verique que la máquina está funcionando como se indica en el
manual de instrucciones.
Cable de extensión
Asegúrese de que su cable de extensión esté en buenas condi-
ciones y sea del tamaño correcto para su aparato. La siguiente
tabla muestra el tamaño correcto para utilizar dependiendo de
la longitud del cable de extensión. En caso de duda, utilice el de
calibre mayor siguiente. Cuanto menor es el número de calibre,
más grueso es el cable. Un cable de extensión de tamaño re-
ducido causará una caída en la tensión de línea, causando una
pérdida de potencia y sobrecalentamiento. No supere la longitud
de cable de extensión indicada en la tabla.
Longitud del cable de extensión (pie) 25 50 No recomendado
Tamaño del conductor del cable (AWG) 14 12 -
Utilice únicamente cables de extensión de tres conductores con
enchufe con conexión a tierra de tres clavijas y receptáculos con
conexión a tierra que acepten el enchufe del aparato. Use solo
cables de extensión aprobados por U.L. y CSA. Nunca utilice dos
cables de extensión juntos. En su lugar, utilice uno largo.
ADVERTENCIA –Para reducir el daño de lesiones personales
debido a una conexión eléctrica oja entre el enchufe del aparato y
el cable de extensión, conecte rme y completamente el aparato al
cable de extensión. Verique periódicamente la conexión durante
el funcionamiento para asegurarse de que está totalmente unida.
No utilice un cable de extensión que presente una conexión oja.
Una conexión oja puede provocar sobrecalentamiento o un in-
cendio, y aumenta el riesgo de quemaduras. Para reducir el riesgo
de desconexión del cable del aparato desde el cable de extensión
durante el funcionamiento haga un nudo como se muestra en la
siguiente Figura:
Vericaciones preliminares
- Verique que la bolsa del ltro (30) ha sido puesta dentro del con-
tenedor (25) y que los ltros (23) han sido puestos en el cabezal;
- Verique que la manguera de aspiración esté jada apropiada-
mente y no obstaculice el movimiento de la herramienta;
- Verique que no haya fugas en el sistema de suministro de aire
comprimido.
USO DE LA MÁQUINA
La máquina puede funcionar en modo manual o automático: para se-
leccionar el modo: gire el interruptor (12) a la derecha (modo automáti-
co) o a la izquierda (modo manual) (g.20).El led indicador verde (13)
se enciende cuando se pone en marcha el motor de aspiración.
Uso de la máquina en modo automático (A)
Funcionamiento automático signica que la aspiración comien-
za cuando una herramienta neumática o eléctrica, conectada a
la toma de corriente del panel anterior (16) o un acoplamiento
rápido neumático (17) (solo Versión P), se enciende.
La aspiración se apagará automáticamente ocho segundos
después de que se apague la herramienta.
Uso de la máquina en modo manual (M)
El funcionamiento manual signica que la aspiración se produce
de forma continua. La alimentación en la toma de corriente anterior
está permanentemente activa durante el funcionamiento manual.
ADVERTENCIA No enchufar en los receptáculos del
panel anterior cargas que superen los amperios indicados.
Ajuste del nivel de aspiración
El nivel de aspiración puede ser ajustado en ambos modos de
funcionamiento girando la perilla (12) dentro del rango “mín.”
“máx.”, hasta alcanzar la potencia deseada.
Limpieza automática de ltros (VERSIÓN “E”)
La máquina dispone de un sistema de limpieza del ltro tempori-
zado que mantiene la fuerza de aspiración constante.
También es posible desarrollar un ciclo completo de limpieza
como se indica (g.16):
- Apague la máquina;
- Tape la manga de aspiración;
- Reinicie la máquina manteniendo la manga tapada durante 15
segundos.
Aspiración en húmedo (VERSIÓN “E”)
Antes de aspirar líquidos, retire la bolsa del ltro y sustituya los
cartuchos de los ltros de papel por otros de poliéster.Los ltros
deberían estar húmedos después de aspirar.
ADVERTENCIA ¡No opere en polvo seco con ltros húmedos!
Indicador de nivel de líquido (VERSIÓN “E”)
Limitador térmico

15
El motor del aparato está provisto de un Limitador Térmico para
prevenir cualquier sobrecalentamiento y/o sobrecorriente duran-
te un uso incorrecto o anormal. Si el aparato funciona intermi-
tentemente, desconecte inmediatamente la aspiradora de la red
eléctrica y verique condiciones de uso inapropiadas. El Limitador
Térmico no intervendrá si el aparato se utiliza correctamente.
MANTENIMIENTO
ADVERTENCIA Se requiere una verificación anual
técnica en piezas y sistema de filtro por parte de un centro
de servicio autorizado.
Indicador de servicio (15)
El indicador se enciende durante el servicio programado para
mantener las condiciones de trabajo de la máquina. Cuando
la luz de advertencia está encendida contacte con un centro
de servicio autorizado para vericar y reparar el aparato y para
restablecer la luz de advertencia. El uso prolongado de la as-
piradora con la luz de advertencia encendida puede ocasionar
una operación de mantenimiento mayor.
Operaciones de control ordinario
ADVERTENCIA Para las tareas de mantenimiento del usu-
ario, se debe desmontar, limpiar y reparar el aparato, dentro de lo
que sea razonablemente posible, sin causar riesgos para el person-
al de mantenimiento y otros. Las precauciones adecuadas incluyen
descontaminación antes de desmontar, la provisión de una campa-
na de ventilación de escape local en donde el aparato se desmonta
(de acuerdo con las regulaciones locales), la limpieza del área de
mantenimiento y una protección personal adecuada.
- Vericar las condiciones de la manguera de aspiración;
- VERSIÓN “E”: limpiar el sensor de nivel de líquido (24);
- Compruebe las condiciones del cable de alimentación, del en-
chufe y de la toma de corriente: si es necesario contacte con un
centro de servicio autorizado para su sustitución;
- Compruebe la bolsa del ltro: ¡no supere el peso y la capacidad
recomendados! En caso de corte o perforación de la bolsa veri-
que el cartucho del ltro y si es necesario solicite su sustitución a
un centro de servicio autorizado;
- Vericar la condición de los cartuchos del ltro (23).En caso de
cortes o perforaciones contacte con un centro de servicio autor-
izado para la sustitución.
ADVERTENCIA ¡No utilice el aparato sin el juego com-
pleto de ltros montado!
Sustitución de la bolsa
ADVERTENCIA ¡No esparza polvo durante la sustitución
de la bolsa!
- Use una mascarilla antipolvo adecuada;
- Separe el cabezal de la aspiradora tirando de los ganchos
laterales (11) y quite el cabezal de la aspiradora (1) (g.7-8).
Sustitución del ltro
ADVERTENCIA ¡No esparza polvo durante el reemplazo
del ltro!
- Use una mascarilla antipolvo adecuada;
- Separe el cabezal de la aspiradora tirando de los ganchos lat-
erales (11) (g.7-8);
- Voltee al revés el cabezal de la aspiradora (g. 12);
- Quite el marco del ltro (21) girando los ganchos (22) (g. 13);
- Quite los cartuchos de los ltros (g. 14) y póngalos en una
bolsa de basura sellada;
- Ponga los nuevos cartuchos (cód.036.1108) del ltro en el mar-
co del ltro (g. 15) y vuelva a montarlo en la aspiradora.
ADVERTENCIA Utilice solo piezas de recambio origina-
les Surfprep. Visite el sitio www.surfprepsanding.com para consul-
tar los códigos de piezas y el centro de servicio autorizado
Almacenamiento
Cuando no se use, mantenga el aparato en un lugar freso y seco,
con el cable y la manguera dentro del compartimiento del ar-
mazón/de la estructura (Fig. 19).
ADVERTENCIA No almacenar al aire libre.
Surfprep no se hace responsable de los daños directos o indirectos
derivados del incumplimiento de los requisitos de este manual.
PLACA DE IDENTIFICACIÓN DE LA HERRAMIENTA
POSICIÓN Y SIGNIFICADO DE LA INFORMACIÓN
1.Identicación de la herramienta;
2.Número de serie;
A. Clase de protección;
B. Tensión de trabajo nominal Voltios (V);
C. Frecuencia de trabajo Hercios (Hz);
D. Tensión de trabajo nominal Amperios (A);
E. Corriente del motor de aspiración (A);
F. Corriente máxima en el enchufe (A).
G. Corriente máx. total (A)
H. 3 Cable.Indica el tipo de conexión de alimentación
SOLUCIÓN DE PROBLEMAS
Efectos Causas Soluciones
El motor no arranca No hay alimentación Asegúrese de que la uni-
dad esté conectada
Cable de alimentación,
interruptor o motor
defectuoso
Póngase en contacto
con un centro de servicio
autorizado
La aspiración no se
inicia automáticamente Módulo electrónico Póngase en contacto con un centro de servicio
autorizado
El ujo de aspiración es
insuciente Bolsa llena Compruebe la bolsa del ltro
Una de las mangueras o
los accesorios Compruebe la manguera exible y los
Filtros obstruidos Compruebe los
cartuchos de los ltros
Polvo del escape (10) Cartucho del ltro roto o
desgarrado Póngase en contacto con un centro de servicio
autorizado
Las herramientas no
arrancan Funcionamiento incorrecto del interruptor
de 3 vías
Póngase en contacto
con un centro de servicio
autorizado
Potencia insuciente
para la herramienta
neumática
Alimentación insuciente
de aire comprimido Compruebe los car- tuchos de los ltros
Indicador rojo encendido Límite de mantenimiento
ordinario superado Póngase en contacto con un centro de servicio
autorizado
Indicador amarillo encen-
dido (VERSIÓN "E")
Nivel máximo de líquido
superado Vacíe el depósito

RUPES S.p.A.
Street Marconi, 3A - Loc. Vermezzo 20071
VERMEZZO CON ZELO (MI) - Italy
Tel. [phone] - Fax [phone]
e-mail: [email protected] - web: http://www.rupes.com
Cod. 9.2586/SFP - 01-2022
SurfPrep Sanding by Dixon Enterprises
571 Birch Street, Lake Elsinore, CA 92530
Phone: [phone]
Website: www.surfprepsanding.com
