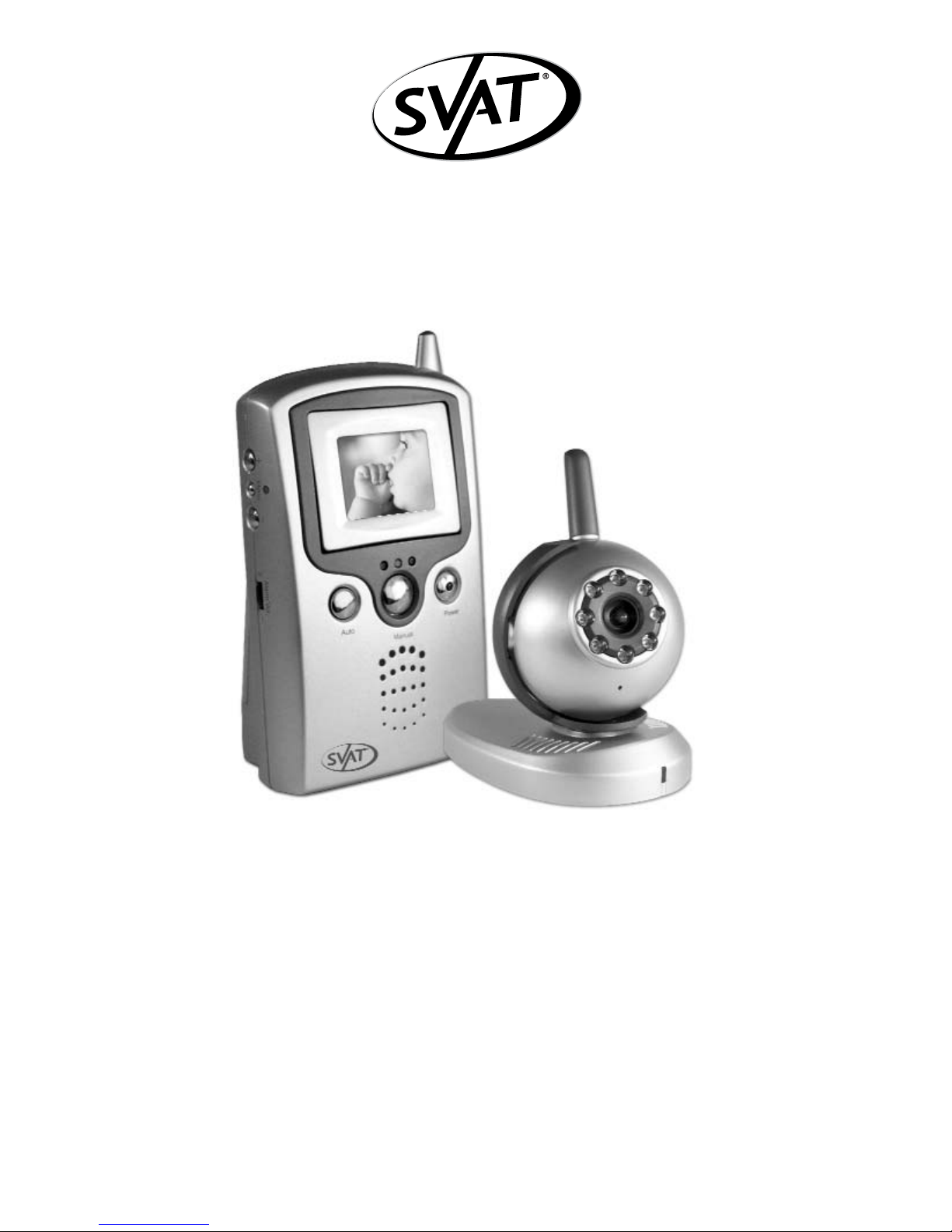

SVAT GX5150 User manual

USER'S MANUAL
Manuel de l'utilisateur
GIGAXTREME 5150
2.4 GHz Wireless Colour Handheld Video Monitoring System
Système De Surveillance Sans fil De Vidéo De Couleur 2.4GHz
This product transmits its signal using public air waves.
The signal can be intercepted by a thrid party without your consent.
Ce produit transmet son signal utilisant des vagues d'air publiques.
Le signal peut être intercepté sans votre consentement par un tiers.
www.svat.com
GX5150

www.svat.com
IMPORTANT SAFETY PRECAUTIONS
PLEASE READ BEFORE INSTALLING
Congratulations on your purchase of the 2.4GHz Wireless Colour Handheld Video Monitoring
System. Please read these safety and operating instructions carefully before installing and
using this system.
• Keep the camera, monitor and AC/DC adapter cords out of reach of children.
• Do not place the camera, monitor and AC/DC adapter cords in a crib or playpen.
• Do not use the camera near water or damp and wet environments, such as a bathtub,
laundry tub, kitchen sink, or wet basements.
• Locate the camera, monitor and AC/DC adapters where there is adequate ventilation.
Do not locate the camera in direct sunlight.
• Do not locate the camera, monitor and AC/DC adapters near heat sources such as heat
registers, radiators, ovens, furnaces or other appliances with high operating temperatures.
• Do not use with extension cords. Use only the AC/DC adapters provided with this system.
***Note: Use of other adapters may damage the units and void your warranty.
• Only plug components into standard household voltage outlets
(110VAC, or 60Hz).
• Do not place cords from the AC/DC adapters, camera or monitor where they can be
pinched or stepped on. Protect the cords by keeping them out of the way of children, pets
and routine household traffic. Do not place heavy objects on power cords or cover cords
with rugs or carpet.
• When cleaning, use a DRY, lint-free cloth. Unplug the camera, monitor and AC/DC
adapters before cleaning. NEVER immerse any components in water and do not spray
cleaners or solvents on the units. Doing so may damage the units or cause electrical shock.
• Unplug the AC/DC adapters from the wall outlet when the system is not in use.
• Mishandling, alterations or modifications not approved by the manufacturer will void
the warranty.
CAUTION!
• Connect this unit ONLY to other compatible units. Do not connect it to any other type of
alarm or auxiliary device. Connecting anything else to this unit may damage it or prevent it
from operating properly.
• Do not paint over the camera.
• This system uses public airwaves for wireless operation. The sound and video may be
broadcast to and picked up by other 2.4 GHz receiving devices. Conversations and
images from other rooms near the camera may be broadcast and picked up. To protect
your privacy, always turn the camera off when not in use.
IMPORTANT!
ACCESSORIES- Do not place video monitor or equipment on an unstable cart, stand or table.
The video monitor or equipment may fall causing serious injury to a child or adult, and serious
damage to the equipment. Wall or shelf mounting should follow the manufacturer's instruc-
tion, and should use a mounting kit approved by the manufacturer.
• Video monitor equipment and cart combinations should be moved with care.
• Quick stops, excessive force, and uneven surfaces may cause the equipment and cart
combination to overturn.
VENTILATION
Slots and openings in the monitor and the back or bottom are provided for ventilation and to
ensure reliable operation of the video monitor or equipment and to protect if from overheat-
ing. These openings must not be blocked or covered. The openings should never be blocked
by placing the video monitor on a bed, sofa, rug, or other similar surface. Video monitor or
equipment receiver should never be placed near or over a radiator or heat register. Video
monitor or equipment receiver should not be placed in a built-in installation such as a book-
case unless proper ventilation is provided.

www.svat.com
PARTS OF THE SYSTEM:
FEATURES:
• 2.4GHz wireless technology
• Monitor supports up to 3 cameras
• Cameras can be viewed in 3 modes: Scan, Auto & Manual
• Adjustable cycle time between cameras in Auto mode
• Rotatable LCD screen panel for better viewing angle
• Adjustable brightness, colour, contrast, alarm/audio volume
• Audio/Video output to TV or VCR
• Plug and play installation
• Monitor and camera can be wall or table mounted
Antenna
1.5” TFT-LCD Screen
Menu Select
Active
Camera Indicator
Alarm Volume
Adjustment
Manual
Camera Switch
Monitor Power Button
Speaker
Wall Mount Holes
Battery Compartment
AC Power Input
Camera Activation
AV Out
Antenna
Infrared LEDs
Camera Lens
Microphone
Channel Selector
Wall mount holes
AC Power Input
Voice Activation
Sensitivity
Day/Night Viewing
Switch

www.svat.com
INCLUDED IN THIS SYSTEM:
*Please identify all parts before proceeding with installation*
• One Monitor
• One Camera
• One Monitor Wall Mount
• Mounting Hardware
• 1 Monitor Adapter
• 1 Camera Adapter
• RCA Cable
Monitor Camera
Monitor & Camera
Adapters and 1
RCA Cable
THINGS TO CONSIDER BEFORE INSTALLATION:
The 2.4 GHz video signal passes easily through your home’s interior
walls, however the signal may be reflected by power wire or plumbing
inside the walls. The most common sources of interference are
microwave ovens and wireless networks. Try to avoid mounting the
palm monitor near a microwave oven or wireless network or other
sources of RF interference such as cordless phones.

www.svat.com
INSTALLING THE CAMERA (TANSMITTER)
1. Unpack the camera.
2. For optimal performance please follow these steps accordingly.
Mount the camera between 8-13 feet above the area to be monitored.
The camera has 8 IR LEDs, for day use turn off the LEDs by sliding the night
vision switch (on the right side of the camera head) to the OFF position.
SUN for day and MOON for night vision.
3. Connect the supplied 9V power adapter to the camera.
*WARNING: USE OF ANY OTHER ADAPTOR MAY CAUSE DAMAGE TO THE SYSTEM*
NOTE: Camera is also battery operable (rechargeable battery pack is sold seperatley GX515B)
4. To avoid problems with false sound trigger, adjust
the sound trigger level by tuning the TRIGGER
LEVEL TUNER (on the top right hand side of the
camera head)
5. Select the transmission channel found on the bottom
of the camera head by sliding switch to position
1,2 or 3. * When using more than one camera
ensure that each camera is set to a different
channel.*
6. The camera (transmitter) installation is now complete.
SLIDE SWITCH
SET TO NIGHT
VISION ON
SLIDE SWITCH
SET TO NIGHT
VISION OFF
TRIGGER TUNER
SET TO TRIGGER LEVEL
RIGHT SIDE VIEW
OF THE CAMERA
1 2 3 1 2 3 1 2 3
Set channel 1
position
Set channel 2
position
Set channel 3
position

www.svat.com
INSTALLING THE MONITOR (RECEIVER)
1. Unpack the monitor.

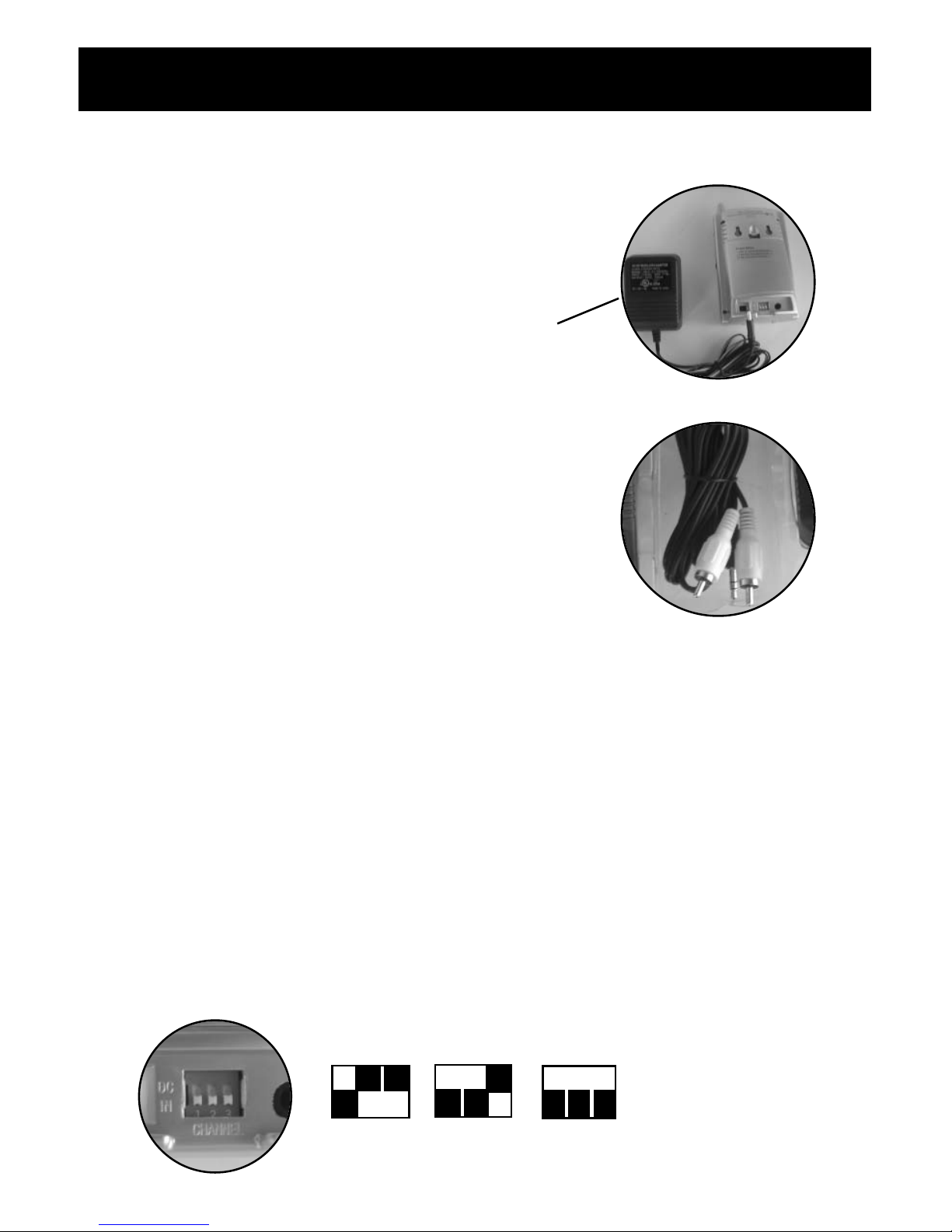

2. Connect the supplied 6V power adapter to the back
of the monitor (adapter marked “FOR MONITOR”.
*WARNING: USE OF ANY OTHER ADAPTOR MAY CAUSE DAMAGE
TO THE SYSTEM*NOTE: Monitor is also battery operable using
4 AA type batteries (not included)
3. Turn on the monitor by pressing the power button.
4. The monitor can be connected directly to any
TV/VCR (optional) using the supplied cable
connect the 3.5” jack to the rear of the GX5150
monitor. Next connect the yellow RCA cable to
your VIDEO IN and the white RCA cable to the
AUDIO IN jack on your TV or VCR.
Viewing on TV: Tune your TV to a VIDEO/AUX
channel (refer to your TV user manual)
Recording to a VCR: Tune your VCR to a Video/AUX channel, tune your TV
to the proper input channel or Channel 3 or 4. You are now ready to record.
5. The monitor is wall or desk mountable. For wall installation, install the
bracket onto the wall and mount the monitor on to the bracket.
6. The monitor (receiver) installation is now complete!
MULTI -CAMERA OPERATION
The GX5150 system is designed to work with up to 3 cameras (GX515).
Additional cameras are sold seperatley.
1. Designate a selected channel for each camera. Simply adjust the channel
switch (located at the bottom of the camera head) to the desired position
1,2 or 3. Refer to step 5 in the camera installation section of this manual.
2. Adjust the dip switches found on the back of the monitor to reflect the
channels in use.
Back of Monitor and Adapter
shown to the right.
Camera 1
in use
Cameras
1&2 in use
All Cameras
in use

www.svat.com
MONITOR FUNCTIONS
1. POWER BUTTON: this button allows you to turn the monitor on/off by simply
pressing the POWER button. The built-in LED of the power button may flash
from time to time indicating a low battery when batteries are used.
2. MANUAL BUTTON: this button allows you to select a specific camera to be
shown on the monitor. The monitor will switch to a different camera each
time the Manual button is pressed. To avoid viewing channels that do not
have cameras assigned, set the DIP switches (located on the rear panel of
the monitor) on the unused channels up to the OFF position.
(refer to step 2 under the multi-camera section of this manual)
3. AUTO BUTTON: this button allows your system to automatically scan
through all active cameras. When sound is detected on the pre-set
sound trigger level on the camera, the monitor will display the picture from
the camera for a few seconds and the beeper alarm will sound.
The dwell time (time taken to switch between cameras) is pre-set to 4
second intervals and can be adjusted between 2-30 second intervals.
To adjust the dwell time, press both the auto & manual buttons
simultaneously. Each flash of the LED increases the dwell time by one
second.
4. SCAN BUTTON: pressing this button places the system in scan mode. The
monitor screen turns blank and the system continuously scans active
cameras for sound. If sound is detecteted through the camera that is
above the pre-set trigger level, the monitor will display the active camera
picture and the beeper will sound. Two minutes after the last detection,
the screen returns to standby/scan mode and the monitor resumes
scanning.
*NOTE: Pressing the Manual or Auto button will cancel this mode*
5. VOLUME: the audio volume of the palm monitor can be adjusted by
tuning the volume tuner on the right side of the monitor.
6. ALARM VOLUME: the alarm volume of the monitor can be adjusted by
tuning the alarm volume tuner on the left side of the monitor.
7. MENU BUTTON: Pressing the menu button on the left side of the monitor:
• LED ON, adjust BRIGHTNESS +/-
• LED Flashing, adjust COLOUR +/-
• LED Off, adjust CONTRAST +/-
Menu
Auto Manual
Power
Scan

www.svat.com
You should...
1. Check that the power cord(s) is properly connected.
2. Check that the monitor is turned ON.
3. Wrong AC/DC adapter is used. Check that the adapter labeled
9V DC is connected to the camera, 6V DC is connected to the
monitor.
1. Check the channel switch settings on the camera (s) and
monitor. Make sure the channels match on both units. Make sure
the camera(s) and monitor are switched ON.
2. Signal interference from a microwave oven. Check if a
micro-wave oven is in use or located in the path between the
camera and monitor. If so, turn it off or move it out of the path.
3. Signal interference from other signal producing devices.
(a) Identify and eliminate the source of the interference.
(b) Relocate the camera and/or monitor closer to each other.
(c) Change the channel setting on both camera and monitor.
4. If using batteries make sure they are fully charged and inserted
correctly.
1. Signal interference from other signal producing devices.
(a) Identify and eliminate the source of the interference.
(b) Relocate the camera and/or monitor closer to each other.
(c) Change the channel setting on both camera and monitor.
2. If using more than one camera make sure each camera is set to
its own channel.
3. Try reposistioning the camera and monitor to improve reception
quality.
1. Assure that the volume is turned up sufficiently on the monitor.
2. Make sure the sound is within the microphone range.
3. If the unit emits a loud wailing sound (feed back), try moving the
camera further away from the monitor or any magnetic fields.
The Camera and
or Monitor Has:
No Power
No picture.
Distorted picture
Interference
Audio Problems
TROUBLE SHOOTING...

www.svat.com
NOTES
_______________________________________________________________________________________________________
_______________________________________________________________________________________________________
_______________________________________________________________________________________________________
_______________________________________________________________________________________________________
_______________________________________________________________________________________________________
_______________________________________________________________________________________________________
_______________________________________________________________________________________________________
_______________________________________________________________________________________________________
_______________________________________________________________________________________________________
_______________________________________________________________________________________________________
_______________________________________________________________________________________________________
_______________________________________________________________________________________________________
_______________________________________________________________________________________________________
_______________________________________________________________________________________________________
_______________________________________________________________________________________________________
_______________________________________________________________________________________________________
_______________________________________________________________________________________________________
_______________________________________________________________________________________________________
_______________________________________________________________________________________________________
Camera
TV System ........................PAL or NTSC standard
Integrated Lens..............5.6mm, fixed focus
Resolution........................360 horizontal TV lines
Signal/Noise Ratio..........48dB
Image Sensor..................1/3” CMOS
Min. Illumination ............0.1 lux
Current Consumption....150mA
Frequency Range..........2.41 ~ 2.47 GHz
Modulation ....................FM
Channel Selection ........Electronic tuning with PLL
Overall Size ....................3.75(W)x4.25(H)x2.45(D)
Power ..............................9V DC Adapter or
Rechargable battery
(not included)
Monitor
Frequency Range ..............2.41 ~ 2.47 GHz
Signal/Noise Ratio ..............38dB
Current Consumption ........320mA
Channel Selection..............Electronic tuning with PLL
Operating Temp.................-10oC to 40oC, 14oF to 104oF
Humidity ..............................Less than 85%
Overall Size..........................2.98(W)x4.65(H)x1.83(D)
Power ..................................6V DC 500mA
or 4 - AA batteries
(Not included)
SPECIFICATIONS

www.svat.com
PRODUCT WARRANTY
We take quality very seriously. This is why all of our products
come with a one year warranty from the original purchase date
against defects in workmanship and materials.
If you have warranty or support issues please contact us using any of the following methods:
SVAT Electronics USA SVAT Electronics Canada Phone: [phone]
2315 Whirlpool St., Unit 333 4080 Montrose Road Fax: [phone]
NIagara Falls, New York Niagara Falls, ON Email: [email protected]
USA 14305 Canada L2H 1J9 Website: www.svat.com
Warranty Terms
1. SVAT products are guaranteed for a period of one year from the date of purchase against defects in
workmanship and materials. This warranty is limited to the repair, replacement or refund of the purchase price
at SVAT's option.
2. When service is required, the warranty is validated by the submission of a fully completed warranty card.
3. This warranty becomes void if the product shows evidence of having been misused, mishandled or tampered
with contrary to the applicable instruction manual.
4. Routine cleaning, normal cosmetic and mechanical wear and tear are not covered under the terms of this
warranty.
5. The warranty expressly provided for herein is the sole warranty provided in connection with the product itself
and no other warranty, expressed or implied is provided. SVAT assumes no responsibilities for any other
claims not specifically mentioned in this warranty.
6. This warranty does not cover the shipping cost, insurance or any other incidental charges.
7. You MUST call SVAT before sending any product back for repair. You will be given a Return Authorization
number. When returning the product for warranty service, please pack it carefully in the original box with all
supplied accessories, and enclose your original receipt or copy, and a brief explanation of the problem
(include RA #).
8. This warranty is valid only in Canada and the U.S.A.
9. This warranty card cannot be re-issued.
10. Any product that is defective will be repaired or replaced with an equivalent or better conponent or a credit
will be issued at our option.
11. In the event of a dispute, the venue for litigation will be in St. Catharines, Ontario, Canada. In the event of
default, the prevailing party in the legal action is entitled to recover attorney fees and court costs incurred in
litigation of this matter.
CAUTION
RISK OF ELECTRIC SHOCK, DO NOT OPEN
Graphic Symbol Explanation:
The lightning flash with arrowhead symbol, within an equilateral triangle, is intended to alert the user to
the presence of uninsulated “dangerous voltage” within the product’s enclosure that may be of suffi-
cient magnitude to constitute a risk of electric shock to persons.
The exclamation point within an equilateral triangle is intended to alert the user to the presence of
important operating maintenance (servicing) instructions in the literature accompanying the appliance.
WARNING: TO PREVENT FIRE OR SHOCK HAZARDS, DO NOT EXPOSE THIS UNIT TO RAIN OR
MOISTURE
TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE THE COVER (BACK).
NO USER SERVICEABLE PARTS INSIDE. REFER SERVICING TO
QUALIFIED SERVICE PERSONNEL.
Disclaimer: SVAT does not endorse of any of SVAT products for any illegal activites.
SVAT is not responsible or liable in any way shape or form for any damage, vandalism,
theft or any other action that may occur while a SVAT product is in use by the purchaser.

www.svat.com
LES PRÉCAUTIONS IMPORTANTES DE SÛRETÉ
S'IL VOUS PLAÎT LIRE AVANT D'INSTALLER
Les félicitations sur votre achat du 2.4GHz Systèmde Couleur sans fil. S'il vous plaît lire ces instructions
de sûreté et opération soigneusement avant d'installer et utilisation de ce système.
• Garder camera, le moniteur et les cordes d'adaptateur de CA/CC hors de portée d'enfants.
• Ne placer pas camera, le moniteur et les cordes d'adaptateur de CA/CC dans un berceau ou
un parc.
• N'utiliser pas camera près de l'eau ou étouffer et mouille des environnements, tels qu'une baig
noire, un baquet de lessive, l'évier de cuisine, ou mouiller des sous-sols.
• Localiser camera, les adaptateurs de moniteur et CA/CC où il y a la ventilation suffisante. Ne pas
localiser camera dans la lumière du soleil directe.
• Ne localiser pas camera, les adaptateurs de moniteur et CA/CC près des sources de chaleur
registres telles que de chaleur, les radiateurs, les fours, les fournaises ou les autres appareils avec les
hautes températures d'opération.
• N'utiliser pas avec les rallonges. Utiliser seulement les adaptateurs de CA/CC fournis avec ce
système.
***Note : l'Usage d'autres adaptateurs peut endommager les unités et annule votre garantie.
• Seulement boucher des composants dans les sorties de tension de ménage standard
(110V - 240V courant alternatif, 50Hz ou 60Hz).
• Pas les cordes d'endroit des adaptateurs de CA/CC, camera ou le moniteur où ils peuvent être
pincés ou peuvent être marché sur. Protéger les cordes en gardant les à l'écart d'enfants, les
animaux favoris et la circulation de ménage de routine. Ne pas placer d'objets lourds sur les
cordons d'alimentation ou couvrir des cordes avec les tapis ou la moquette.
• En nettoyant, utiliser un SEC, le tissu de bourre-libère. Débrancher camera, les adap tateurs de
moniteur et CA/CC avant de nettoyer. Ne JAMAIS immerger n'importe quels com posants dans
l'eau et pas les nettoyeurs de pulvérisation ou les dissolvants sur les unités. Pour ainsi faire peut
endommager les unités ou cause le choc électrique.
• Débrancher les adaptateurs de CA/CC de la prise murale quand le système n'est pas dans l'usage.
• Malmenant, les changements ou les modifications pas approuvé par le fabricant annuleront la
garantie.
PRUDENCE !
• Connecter cette unité SEULEMENT aux autres unités compatibles. Ne pas le connecter aucun autre
type d'alarme ou d'appareil auxiliaire. Connecter n'importe quoi d'autre à cette unité peut l'endom
mager ou l'empêche de l'opération convenablement.
• Ne peindre pas par-dessus camera.
• Ce système utilise des ondes hertziennes publiques pour l'opération sans fil. Le son et le vidéo
peuvent être diffusés à et a pris par autre 2,4 appareils de réception de GHz. Les conversa tions et
les images des autres pièces approchent de camera peut être diffusé et a pris. Pour protéger votre
intimité, toujours éteint camera quand pas dans l'usage.
IMPORTANT!
LES ACCESSOIRES- ne place pas le moniteur ou l'équipement sur une charrette instable, une position
ou une table. Le moniteur ou l'équipement peut tomber causant la blessure sérieuse à un enfant ou
un adulte, et un dommages sérieux à l'équipement. Monter de mur ou étagère doit suivre l'instruction
du fabricant, et doit utiliser une trousse montant approuvée par le fabricant.
• L'équipement de moniteur et les combinaisons de charrette devraient être déplacés avec soin.
• Les arrêts Rapides, force excessive, et les surfaces inégales peut causer la combinaison
d'équipement et charrette pour renverser.
VENTILATION
Les entailles et les ouvertures dans le cabinet et le dos ou le fond sont pourvu à la ventilation et assur-
er l'opération fiable du moniteur ou l'équipement et protéger si de la surchauffe. Ces ouvertures ne
doivent pas être bloquées ou doivent être couvertes. Les ouvertures ne devraient jamais être blo-
quées en plaçant le moniteur sur un lit, un divan, un tapis, ou une autre surface similaire. Le récepteur
de moniteur ou équipement ne devrait jamais être placé près de ou par-dessus un registre de radia-
teur ou chaleur. Le récepteur de moniteur ou équipement ne devrait pas être placé dans une installa-
tion incorporée telle qu'une bibliothèque à moins que la ventilation correcte est fournie.

www.svat.com
PARTIES DU SYSTÈME:
DISPOSITIFS:
• Technologie de la radio 2.4GHz
• Surveillez les appuis jusqu'à 3 appareils-photo
• Des appareils-photo peuvent être regardés en 3 modes:
Balayage, Automobile Et Manuel
• Durée de cycle réglable entre les appareils-photo en mode
automatique
• Panneau rotatif d'écran d'affichage à cristaux liquides pour un
meilleur angle de visionnement
• Éclat réglable, couleur, contraste, volume d'alarm/audio
• Audio/Video produit à la TV ou au magnétoscope
• Installation de prise et de jeu
• Le moniteur et l'appareil-photo peuvent être mur ou table
montée
Antenne
Écran De 1.5"TFT-LCD
Menu Choisi
Indicateur
Actif Camera
Ajustement De
VolumeD'Alarme
Commutateur
Manuel Camera
Surveillez Le Bouton De Puissance
Orateur
Trous de bâti
de mur
Compartiment
De Batterie
Entrée De Courant
alternatif AC
Camera Activation
AV hors de
Antenne
LED Infrarouges
Camera Objectif
Microphone
Sélecteur De Canaux
Trous de bâti
de mur
AC Puissance
fournie
Sensibilité
D'Activation
De Voix
Commutateur De
Visionnement De
Jour/Nuit

www.svat.com
INCLUS DANS CE SYSTÈME:
*Veuillez identifier toutes les pièces avant de procéder à l'installation*
• Un Moniteur
• Un Camera
• Un moniteur bâti de mur
• Matériel de support
• 1 Moniteur adapteur
• 1 Camera adapteur
• Câble de RCA
Moniteur Camera
Adapteurs de
moniteur et
camera et 1 câble
de RCA
CHOSES À CONSIDÉRER AVANT INSTALLATION :
Le signal visuel de 2.4 GHz passe facilement par vos murs intérieurs à
la maison, mais le signal peut être reflété par le fil ou la tuyauterie de
puissance à l'intérieur du mur. Les sources les plus communes d'inter-
férence sont des fours à micro-ondes et des réseaux sans fil. Essayez
d'éviter de monter le moniteur de paume près d'un réseau de la
micro-onde oven/wireless ou d'autres sources d'interférence de rf
telles que les téléphones sans fil.

www.svat.com
INSTALLATION DE L'APPAREIL-PHOTO (TANSMITTER)
1. Déballez le camera.
2. Reliez l'adapteur fourni de la puissance 9V au camera.
*WARNING : L'UTILISATION DE N'IMPORTE QUEL AUTRE ADAPTEUR PEUT ENDOMMAGER LE
SYSTEM*NOTE : L'appareil-photo est également batterie fonctionnelle (le paquet rechargeable de
batterie est le seperatley vendu GX515B)
3. Pour l'exécution optimale suivez svp cette étape accordingly.Mount que l'appareil-
photo entre 8-13 pieds au-dessus du secteur à être appareil-photo de monitored.The
a 8 LED IRES, parce que l'utilisation de jour arrêtent les LED en glissant le commutateur
de vision de nuit (du bon côté de la tête d'appareil-photo) l'au loin le position.Sun
pour le jour et lune pour la vision de nuit.
4. Pour éviter des problèmes avec le déclenchement sain
faux, ajustez le niveau sain de déclenchement en
accordant le TUNER de NIVEAU de
DÉCLENCHEMENT
5. Choisissez le canal de transmission a trouvé le fond de la tête
d'appareil-photo par le contact coulissant à position1,2 ou
à 3. * En utilisant plus d'un appareil-photo assurez-vous
que chaque appareil-photo est placé à un canal dif
férent. *
6. L'installation camera (émetteur) est maintenant complète.
GLISSEZ SWITCHSET
À LA VISION DE
NUIT DESSUS
GLISSEZ SWITCHSET
À LA VISION DE
NUIT AU LOIN
DÉCLENCHEMENT TUNERSET À
DÉCLENCHER DE NIVEAU
BONNE VUE DE CÔTÉ DE
CAMERA
1 2 3 1 2 3 1 2 3
Set channel 1
position
Set channel 2
position
Set channel 3
position

www.svat.com
INSTALLATION DU MONITEUR (RÉCEPTEUR)
1. Déballez le moniteur.
2. Reliez l'adapteur fourni de la puissance 6V au dos du
moniteur (l'adapteur a marqué L'UTILISATION DE
N'IMPORTE QUEL AUTRE ADAPTEUR PEUT ENDOM
MAGER LE SYSTEM*NOTE : Le moniteur est égale
ment type employant fonctionnel batteries de la
batterie 4 aa (non incluses)
3. Allumez le moniteur en appuyant sur le bouton de puissance.
4. Le moniteur peut être relié directement à n'importe
quel TV/VCR (facultatif) employant le câble fourni
relient le cric de 3.5"derrière le moniteur GX5150.
Reliez après le câble jaune de RCA à votre VIDÉO
DEDANS et le câble blanc de RCA l'ACOUSTIQUE
DANS le cric sur votre TV ou magnétoscope.
Visionnement sur la TV : Accordez votre TV à un
canal de VIDEO/AUX (référez-vous à votre manuel TV)
Enregistrement à un magnétoscope: Accordez votre magnétoscope à un
canal de Video/AUX, accordez votre TV le canal approprié ou la Manche 3
ou 4 d'entrée. Vous êtes maintenant prêt à enregistrer.
5. Le moniteur est mur ou bureau montable. Pour l'installation de mur, installez
la parenthèse sur le mur et montez le moniteur à la parenthèse.
6. L'installation de moniteur (récepteur) est maintenant complète !
MULTI - OPÉRATION CAMÉRA
Le système GX5150 est conçu pour fonctionner avec jusqu'à 3 appareils-photo
(GX515). Les camera additionnels sont seperatley vendu.
1. Indiquez chaque appareil-photo un canal choisi. Ajustez simplement le commutateur
de canal (situé au fond de la tête d'appareils-photo) sur la position désirée 1.2 ou 3.
Référez-vous à l'étape 5 dans la section d'installation d'appareil-photo de ce manuel.
2. Ajustez les contacts DIP avérés sur le dos du moniteur pour refléter l'utilisation.
Back of Monitor and Adapter
shown to the right.
Camera 1
in use
Cameras
1&2 in use
All Cameras
in use

www.svat.com
MONITEUR FONCTIONS
1. BOUTON DE PUISSANCE : ce bouton vous permet de tourner le moniteur
"Marche/Arrêt" en appuyant sur simplement le bouton de PUISSANCE. La LED inté
grée du bouton de puissance peut clignoter de temps en temps indiquant une
basse batterie quand des batteries sont utilisées.
2. BOUTON MANUEL : ce bouton vous permet de choisir un camera spécifique pour
être montré sur le moniteur. Le moniteur commutera à un camera diférent chaque
fois que le bouton manuel est appuyé sur. Pour éviter les canaux de visionnement
qui n'ont pas des camera assignés, placez les contacts DIP (situés sur le panneau
arrière du moniteur) sur les canaux inutilisés jusqu'AU LOIN à la position (référez-vous
à l'é tape 2 sous la section d'multi-appareil-photo de ce manuel)
3. BOUTON AUTOMATIQUE : ce bouton permet à votre système de balayer automa
tiquement par tous les appareils-photo actifs. Quand le bruit est détecté dessus
du niveau sain préréglé de déclenchement sur l'appareil-photo, le moniteur montr
era l'image de l'appareil-photo pendant quelques secondes et l'alarme de sig
naleur retentira.
Le temps d'angle de saturation (temps pris au commutateur entre les camera) est
préréglé aux 4 seconde intervalles et peut être ajusté entre les 2-30 seconde inter
valles. Pour ajuster le temps d'angle de saturtion, appuyez sur les boutons automa
tiques et manuels simultanément. Chaque flash de la LED augmente le temps d'an
gle de saturation par l'onesecond.
4. BOUTON DE BALAYAGE : appuyer sur ce bouton place le système dans le
mode de balayage. L'écran de moniteur tourne le blanc et le système balaye sans
interruption les appareils-photo actifs pour le bruit. Si le bruit est detecteted par l'ap
pareil-photo qui est au-dessus du niveau préréglé de déclenchement, le moniteur
montrera l'image active d'appareil-photo et le signaleur retentira. Deux minutes
après la dernière détection, l'écran revient au mode de standby/scan et le
moniteur reprend le balayage.
*NOTE : Appuyer sur le bouton manuel ou automatique décommandera ce mode *
5. VOLUME : le volume audio du moniteur de paume peut être ajusté en
accordant le tuner de volume du bon côté du moniteur.
6. VOLUME D'ALARME : le volume d'alarme du moniteur peut être ajusté en
accordant le tuner de volume d'alarme du côté gauche du moniteur.
7. BOUTON DE MENU : En serrant le menu boutonnez du côté gauche du moniteur :
• LED ON, BRIGHTNESS +/-
• LED Flashing, COLOUR +/-
• LED Off,CONTRAST +/-
Menu
Auto Manuel
Puissance
Balayage

www.svat.com
Vous devriez...
1. Vérifiez que le cordon de secteur est correctement relié.
2. Vérifiez que le moniteur est allumé.
3. Adapteur faux d'AC/DC utilisé. Vérifiez que l'adapteur marqué
C.C 9V est relié à l'appareil-photo, C.C 6V est relié au moniteur.
1. Vérifiez les positions de commutateur de canal sur camera(s) et
les surveillez. Assurez-vous que les canaux s'assortissent sur les
deux unités. Assurez-vous que le camera(s) et le moniteur sont
alimentés.
2. Interférence de signal d'un four à micro-ondes. Vérifiez si un four
à micro-ondes est en service ou est situé dans le chemin entre
l'appareil-photo et surveillez. Si oui, arrêtez-l'ou déplacez-le hors
du chemin.
3. Interférence de signal de l'autre signal produisant des dispositifs.
(a) Identifiez et éliminez la source d'interférence.
(b) Replacez la camera et/ou le surveillez plus près de l'un l'autre.
(c) Changez le canal plaçant sur l'appareil-photo et le surveillez.
4. Si à l'aide des batteries assurez-vous qu'elles sont entièrement
chargées et correctement insérées.
1. Interférence de signal de l'autre signal produisant des dispositifs.
(a) Identifiez et éliminez la source d'interférence.
(b) Replacez la camera et/ou le surveillez plus près de l'un l'autre.
(c) Changez le canal plaçant sur l'appareil-photo et le surveillez.
2. Si en utilisant plus d'un appareil-photo assurez-vous que chaque
camera est placé à son propre canal.
3. Essai reposistioning le camera/monitor pour améliorer le
receptionquality.
1. Assurez que le volume est indiqué suffisamment dessus le
moniteur.
2. Assurez-vous que le bruit est dans la marge de microphone.
3. Si l'unité émet un bruit pleurant fort (rétroagissez), essayez de
déplacer l'appareil-photo plus loin du moniteur ou de tous les
champs magnétiques.
Le Camera ou le
Moniteur a:
Aucune Puissance
Aucune image de
picture.Distorted
Interférence
Problèmes audio
DÉPANNAGE

www.svat.com
NOTES
_______________________________________________________________________________________________________
_______________________________________________________________________________________________________
_______________________________________________________________________________________________________
_______________________________________________________________________________________________________
_______________________________________________________________________________________________________
_______________________________________________________________________________________________________
_______________________________________________________________________________________________________
_______________________________________________________________________________________________________
_______________________________________________________________________________________________________
_______________________________________________________________________________________________________
_______________________________________________________________________________________________________
_______________________________________________________________________________________________________
_______________________________________________________________________________________________________
_______________________________________________________________________________________________________
_______________________________________________________________________________________________________
_______________________________________________________________________________________________________
_______________________________________________________________________________________________________
_______________________________________________________________________________________________________
_______________________________________________________________________________________________________
Camera
Système de TV .................... PAL or NTSC standard
Objectif Intégré .................. 5.6mm, fixed focus
Résolution ................. .......... 360 horizontal TV lines
Signal/Noise Rapport.......... 48dB
Sonde D'Image ..................1/3” CMOS
Min. Illumination .................. 0.1 lux
Consommation Courante...150mA
Chaîne De Fréquence........ 2.41 ~ 2.47 GHz
Modulation .......................... FM
Choix De la Manche.......... Electronic tuning with PLL
Taille Globale...................... 3.75(W)x4.25(H)x2.45(D)
Moniteur
Chaîne Fréquence.............. 2.41 ~ 2.47 GHz
Signal/Noise Rapport........... 38dB
Consommation Courante... 320mA
Choix De la Manche........... Accord électronique PLL
Temp de fonctionnement...-10oC to 40oC, 14oF to 104oF
Humidité .................................Moins que 85%
Taille Globale......................... 2.98(W)x4.65(H)x1.83(D)
CARACTÉRISTIQUES

www.svat.com
__________________________________________________________________________________________________________________
FCC STATEMENT:
This equipment has been tested and found to comply with the limits of a Class B digital device, pursuant to Part 15 of the FCC
Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This
equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the
instructions,may cause harmful interference to radio communications. However, there is no guarantee that interference will not
occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can
be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more
of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
• Consult the dealer or an experienced radio/TV technician for help.
FCC LABEL COMPLIANCE STATEMENT:
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:
1. This device may not cause harmful interference.
2. This device must accept any interference received, including interference that may cause undesired operation.
IC STATEMENT:
This equipment has been tested and found to comply with IC RSS 210 Standards.
__________________________________________________________________________________________________________________
FCC DECLARATION :
Cet équipement a été essayé et a été trouvé pour se conformer aux limites d'un B de Classe appareil numérique, conformé-
ment Séparer 15 des Règles de FCC. Ces limites sont conçues pour fournir la protection raisonnable contre l'intervention nuisible
dans une installation résidentielle. Cet équipement produit, les usages et peut rayonner l'énergie de radiofréquence et, si pas
installé et utilisé conformément aux instructions, peut causer l'intervention nuisible aux communications de radio. Cependant, il
n'y a pas de garantie que cette intervention n'arrivera pas dans une installation particulière. Si cette cause d'équipement inter-
vention nuisible à la réception de radio ou télévision, qui peut être déterminée par éteindre l'équipement et sur, l'utilisateur est
encouragé à essayer de corriger l'intervention par un ou plus des mesures suivantes :
• Reorient ou reloge l'antenne de réception.
• Augmenter la séparation entre l'équipement et le récepteur.
• Connecter l'équipement dans une sortie sur un circuit différent de qu'à que le récepteur est connecté.
• Consulter le négociant ou un technicien de radio/télé expérimenté pour l'aide.
LA DECLARATION DE CONFORMITE D'ETIQUETTE DE FCC :
Cet appareil se conforme à la Partie 15 des Règles de FCC. L'opération est sujette au suivre deux conditions :
1. Cet appareil ne peut pas causer l'intervention nuisible.
2. Cet appareil doit accepter n'importe quelle intervention reçue, y compris l'intervention qui peut causer l'opération non
désirée.
IC DECLARATION :
Cet équipement a été essayé et a été trouvé pour se conformer à IC RSS 210 Normes.
REGULATIONS • RÈGLEMENTS

www.svat.com
Déni : SVAT n'approuve d'aucun de produits de SVAT pour aucun activites illégal. SVAT n'est pas
responsable ou responsable de quelque façon forme ou forme d'aucun dommage, de
vandalisme, de vol ou d'aucune autre action qui peuvent se produire tandis qu'un produit
de SVAT est en service par l'acheteur.
GARANTIE DE PRODUIT
Nous prenons la qualité très sérieusement. C'est pourquoi tous
nos produits viennent avec une garantie d'un an de la date origi-
nale d'achat contre des défauts en exécution et matériaux.
Si vous avez les issues de garantie ou de soutien satisfont nous contactent employant n'importe laquelle
des méthodes suivantes :
SVAT Electronics USA SVAT Electronics Canada Phone: [phone]
2315 Whirlpool St., Unit 333 4080 Montrose Road Fax: [phone]
NIagara Falls, New York Niagara Falls, ON Email: [email protected]
USA 14305 Canada L2H 1J9 Website: www.svat.com
Limites De Garantie
1. Les produits de SVAT sont garantis pour une période d'une année de la date d'achat contre défectuosités
l'exécution et défectuosité des matériels. Cette garantie est limitée à la réparation, le remplacement ou le
remboursement du prix d'achat à l'option de SVAT.
2. Quand le service est exigé, la garantie est validée par la soumission d'une carte de garantie entièrement
complétée.
3. Cette garantie devient vide si le produit montre l'évidence d'ayant été employé improprement, malmené ou a
altéré contraire au manuel d'instruction applicable.
4. Le nettoyage de routine, l'usure normale normal, cosmétique et mécanique n'est pas couverte sous les ter
mes de cette garantie.
5. La garantie a pourvu expressément à en ceci est la garantie seule fournie à propos du produit lui-même e
aucune autre garantie, exprimée ou suggérée est fournie. SVAT ne suppose pas de responsabilités pour les
autres réclamations pas en particulier mention né dans cette garantie.
6. Cette garantie ne couvre pas le coût expédiant, l'assurance ou les autres charges accessoires.
7. En retournant le produit pour le service de garantie, s'il vous plaît l'emballer soigneusement dans la boîte
originale avec tous accessoires fournis, et enclore votre carte de garantie, le reçu original ou la copie, et une
explication brève du problème.
8. Cette garantie est valide seulement dans le Canada et les ETATS-UNIS.
9. Cette carte de garantie ne peut pas être la réédition.
ATTENTION
LE RISQUE DE DÉCHARGE ÉLECTRIQUE, NE S'OUVRENT PAS
Explication Graphique De Symbole :
Le flash de foudre avec le symbole de pointe de flèche, dans une triangle equilateral, est prévu pour
alerter l'utilisateur à la présence "de la tension dangereuse" non isolée dans la clôture du produit qui
peut être de la grandeur suffisante pour constituer un risque de décharge électrique aux personnes.
Le point d'exclamation dans une triangle equilateral est prévu pour alerter l'utilisateur à la présence
des instructions de fonctionnement importantes d'entretien (entretien) dans la littérature accompagnant
l'appareil.
AVERTISSEMENT : POUR EMPÊCHER DES RISQUES DU FEU OU DE CHOC, N'EXPOSEZ PAS
CETTE UNITÉ À LA PLUIE OU À L'HUMIDITÉ
POUR RÉDUIRE LE RISQUE DE DÉCHARGE ÉLECTRIQUE, N'ENLEVEZ PAS LA COUVER-
TURE (ARRIÈRE). AUCUNES PIÈCES DE L'UTILISATEUR SERVICEABLE À L'INTÉRIEUR.
RÉFÉREZ-VOUS L'ENTRETIEN AU PERSONNEL DE SERVICE QUALIFIÉ.
