NUK Eco Control Video Display 550VD User manual

Artikel-Nr. EU: 10.256.464
Eco Control Video Camera
Einzelkamera für das NUK Eco Control Video Display 550VD
Single camera for NUK Eco Control Video Display 550VD
Bedienungsanleitung
Operating Instructions

Deutsch . . . . . . . . . . . . . . . . . . . . . . 3
Bitte Ausklappseite beachten
English . . . . . . . . . . . . . . . . . . . . . . 23
Please note inner coverpage

12
213
8
10
14
16
15
7
15
11
63 9 4
28
24
25
26
27
Elterneinheit nicht im
Lieferumfang enthalten
Parent unit not included
17 212018 19 22 23

3
Inhalt
1. Gerätebeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
1.1 Verwendungszweck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
1.2 Lieferumfang. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
2. Sicherheitshinweise. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
3. Bestandteile der Babyeinheit . . . . . . . . . . . . . . . . . . . . . 6
3.1 Übersicht Anzeigen an der Babyeinheit . . . . . . . . . . . . . . . . 7
4. Gerät in Betrieb nehmen . . . . . . . . . . . . . . . . . . . . . . . . . 7
4.1 Babyeinheit anschließen. . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
4.2 Babyeinheit und Elterneinheit verbinden . . . . . . . . . . . . . . . 8
4.3 Patrol-Mode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
4.4 Eco-Mode und Full-Eco-Control. . . . . . . . . . . . . . . . . . . . . 13
5. Bedienen der Babyeinheit . . . . . . . . . . . . . . . . . . . . . . . 15
5.1 Babyeinheit ein- und ausschalten. . . . . . . . . . . . . . . . . . . . 15
5.2 Anzeigen LEDs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
5.3 Lautstärke einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
5.4 Schlaflieder abspielen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
5.5 Nachtlicht einschalten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
5.6 Messung der Raumtemperatur . . . . . . . . . . . . . . . . . . . . . . 17
6. Reinigung des Gerätes . . . . . . . . . . . . . . . . . . . . . . . . . 18
7. Technische Daten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
7.1 FHSS Technologie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
8. Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
8.1 Gerät . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
8.2 Verpackung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
9. Garantie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
9.1 Service-Center NUK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
9.2 Service-Center Babyphone. . . . . . . . . . . . . . . . . . . . . . . . . 22
9.3 Lieferant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
10. Konformitätserklärung. . . . . . . . . . . . . . . . . . . . . . . . . . 22

4
1. Gerätebeschreibung
1.1 Verwendungszweck
Diese Babyeinheit kann als zusätz-
liche Einheit am Babyphone Eco
Control Video Display 550VD (Artikel-
Nr. 10.256.441) betrieben werden.
Am Babyphone Eco Control Video Dis-
play 550VD können insgesamt bis zu
vier Babyeinheiten betrieben werden.
Weitere Informationen entnehmen
Sie bitte der Bedienungsanleitung für
das Babyphone Eco Control Video
Display 550VD.
1.2 Lieferumfang
• 1 Babyeinheit (für das
Kinderzimmer)
• 1 Netzadapter für die Babyeinheit
• Schrauben zur Wandmontage der
Babyeinheit
• 1 Bedienungsanleitung
2. Sicherheitshinweise
• Lesen Sie vor dem Gebrauch bitte
sorgfältig diese Bedienungsan-
leitung. Sie ist Bestandteil des
Gerätes und muss jederzeit ver-
fügbar sein.
• Beachten Sie sämtliche
Sicherheitshinweise, die in der
Bedienungsanleitung für das
Babyphone Eco Control Video
Display 550VD aufgeführt sind.
Sollten Sie diese Bedienungsan-
leitung nicht mehr zur Hand
haben, können Sie sie von unserer
Homepage www.nuk.de oder von
der Service Seite
www.nuk-service.com herunter-
laden.

5
Spezielle Sicherheitshinweise
für diese Kamera
Warnung! Um die Gefahr
eines Stromschlages zu ver-
meiden:
• Nehmen Sie keine
Reparaturversuche vor. Die Teile
dürfen nur durch qualifiziertes
Fachpersonal geöffnet werden.
• Das Gerät darf nicht im
beschädigten Zustand verwendet
werden.
Warnung! Zur Sicherheit
Ihres Kindes und um Ver-
letzungen zu vermeiden:
• Achten Sie darauf, dass sich das
Gerät und sein Zubehör außerhalb
der Reichweite des Babys
befinden. Der Abstand zwischen
Baby und Gerät/Zubehör sollte
mindestens 1 m betragen.
• Achten Sie darauf, dass die Ver-
packungsfolie nicht zur tödlichen
Falle für Kinder wird. Es droht
Erstickungsgefahr. Verpackungs-
folien sind kein Spielzeug.
• Um ein Strangulieren zu
vermeiden, muss sich das
Netzkabel stets außerhalb der
Reichweite des Babys befinden.
• Achten Sie darauf, dass die Kabel
der Netzadapter nicht zur
Stolperfalle werden und jemand
darüber stürzen kann.
Vorsicht! Um Sachschäden zu ver-
meiden:
• Setzen Sie das Gerät nicht dem
direkten Sonnenlicht oder großer
Hitze aus, da UV-Strahlung und
Überhitzung zu einer Versprödung
der Kunststoffe führen können
und die Elektronik beschädigt
werden könnte.
• In der Nähe des Gerätes dürfen
sich keine Wärmequellen befinden
und das Gerät darf auch nicht
abgedeckt werden, um eine
Überhitzung zu vermeiden.
• Verwenden Sie das Gerät nie in
feuchter oder nasser Umgebung.

6
• Verwenden Sie das Gerät nicht in
staubiger Umgebung. Dies könnte
die Lebensdauer verkürzen.
• Verwenden Sie niemals scharfe
oder scheuernde Reinigungsmit-
tel, da Ihr Gerät dadurch beschä-
digt werden könnte.
• Wenn das Gerät nicht genutzt
wird, schalten Sie es immer mit
der Ein/Aus Taste 10 bei der
Babyeinheit aus.
3. Bestandteile der Babyeinheit
1Babyeinheit
2Mikrofon
3Kamera
4Lichtsensor
5Nachtlicht
6Infrarot-LEDs
7VOX LED
– leuchtet grün, wenn eine
Verbindung zu Elterneinheit
aufgebaut ist;
– erlischt, wenn die Verbindung
zur Elterneinheit unterbrochen
ist, das Gerät aus ist oder wenn
es sich im Eco-Mode befindet.
8Power LED
– leuchtet grün, wenn die
Babyeinheit eingeschaltet ist
9versenkter Kopplungsknopf zur
Aktivierung des Kopplungs-
signals
10 Ein/Aus Taste:
– kurz drücken: einschalten
– lang drücken: ausschalten
11 Tasten für Lautstärke +/-
12 Taste Schlaflieder ein/aus
– kurz drücken: Schlaflieder ein-
und ausschalten
– lang drücken: nächstes Lied
wählen
13 Taste Nachtlicht ein/aus
– Nachtlicht ein- und ausschalten
14 Lautsprecher
15 Temperatursensor (nicht sicht-
bar; im Fuß des Gehäuses)
16 Buchse für Netzadapter

7
3.1 Übersicht Anzeigen an der Babyeinheit
4. Gerät in Betrieb nehmen
Hinweis: Stellen Sie immer zuerst
die Kabelverbindungen her, bevor
Sie die Netzadapter in die Steckdose
stecken.
4.1 Babyeinheit
anschließen
Die Babyeinheit schaltet sich auto-
matisch ein, sobald sie Strom aus
dem Stromnetz erhält. So wird ver-
mieden, dass das Gerät ausbleibt,
wenn nach einem kurzzeitigen
Stromausfall der Strom wieder vor-
handen ist.
Hinweis: Installieren Sie die Baby-
einheit 1erst, wenn der Akku der
Elterneinheit 17 vollständig geladen
ist.
1. Stellen Sie die Babyeinheit 1im
Babyzimmer so auf, dass das
Baby sie nicht erreichen kann.
Optimal ist eine Entfernung zwi-
schen Babyeinheit und Baby von
1 - 2 m.
Stellen Sie die Kamera so auf,
dass Sie Ihr Baby auch dann gut
sehen können, wenn die Zoom-
Babyeinheit
Leuchte Anzeige Bedeutung
VOX LED 7
grün Verbindung ok (ohne Eco-Mode)
aus Verbindung ok (im Eco-Mode)
Verbindung unterbrochen
Power-LED 8grün Babyeinheit ist eingeschaltet
aus Babyeinheit ist ausgeschaltet

8
Funktion an der Elterneinheit akti-
viert wird.
Hinweis: Da sich in der Babyeinheit
ein Temperatursensor befindet, ist
es wichtig, dass Sie das Gerät nicht
abdecken oder in der Nähe einer
Heizung aufstellen. Auch direkte
Sonneneinstrahlung kann das Mes-
sergebnis beeinflussen.
2. Stecken Sie den Stecker des
Netzadapters in die Buchse 16
der Babyeinheit 1.
3. Stecken Sie den Netzadapter in
eine Steckdose, die den techni-
schen Daten entspricht (siehe
„7.Technische Daten“ in der
Bedienungsanleitung für das
Grundgerät).
Die Babyeinheit schaltet sich
dadurch automatisch ein.
Hinweis: Mit den mitgelieferten
Schrauben kann die Babyeinheit
auch an einer geeigneten Wand auf-
gehängt werden. Bringen Sie hierzu
die Schrauben in einem Abstand von
45 mm an.

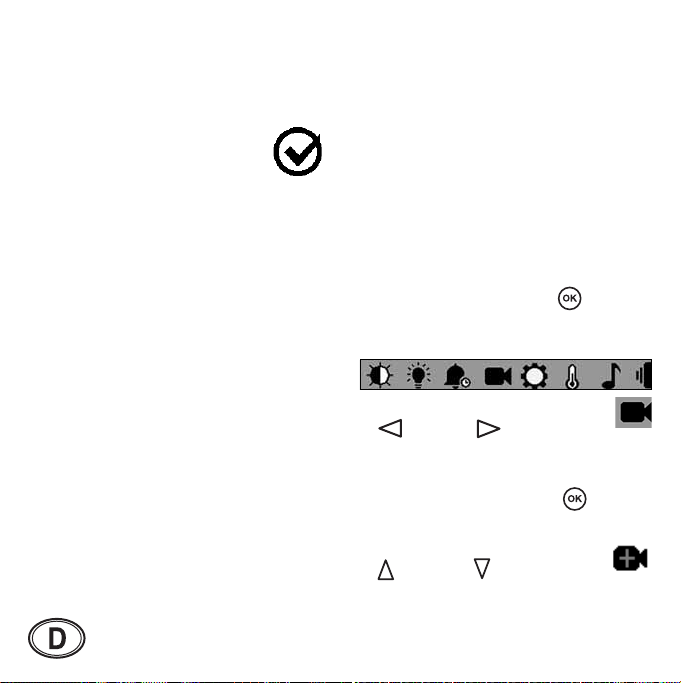

4.2 Babyeinheit und
Elterneinheit
verbinden
1. Begeben Sie sich zunächst mit
der Elterneinheit in die Nähe
(innerhalb der Reichweite) der
Babyeinheit.
Damit soll sichergestellt werden,
dass beide Einheiten miteinander
kommunizieren können und das
Kopplungssignal aufgefangen
werden kann.
2. Schalten Sie die Babyeinheit 1mit
der Ein/Aus Taste 10 ein. Halten
Sie dazu die Ein/Aus Taste
gedrückt, bis die Power LED 8
leuchtet.
3. Um die Elterneinheit 17 einzu-
schalten, halten Sie die Ein/Aus
Taste ein paar Sekunden
gedrückt:
Sie hören einen Signalton, die
Power-LED 21 leuchtet und es
erscheint der Begrüßungsbild-
schirm.
