Sven AP-U1500MV User manual

www.sven.fi
РУКОВОДСТВО
ПОЛЬЗОВАТЕЛЯ
Игровые наушники 7.1
с микрофоном
AP-U1500MV

2
RUS
Благодарим Вас за покупку игровых стереонаушников ТМ SVEN!
АВТОРСКОЕ ПРАВО
SVEN PTE. LTD. Версия 1.0 (V 1.0).
Данное Руководство и содержащаяся в нем информация защищены авторским
правом. Все права защищены.
РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ
•Перевозка и транспортировка оборудования допускается только в заводской
упаковке.
•Не требует специальных условий для реализации.
•Утилизировать в соответствии с правилами утилизации бытовой и компьютер-
ной техники.
НАЗНАЧЕНИЕ
Игровые наушники 7.1 с микрофоном SVEN AP-U1500MV позволяют ощутить
объемное звучание 7.1 в играх, музыке и фильмах. Закрытый тип наушников
с пассивной системой шумоподавления и высочайшее качество звучания дает
возможность услышать противника раньше, чем он Вас.
КОМПЛЕКТАЦИЯ
•Игровые наушники — 1 шт.
•Руководство пользователя — 1 шт.
•Гарантийный талон — 1 шт.
МЕРЫ БЕЗОПАСНОСТИ
• Не используйте стереонаушники во время управления транспортом.
•Не используйте стереонаушники на высоком уровне громкости длительное
время (более четверти часа) — это приводит к ухудшению слуха.
ОСОБЕННОСТИ
• Объёмное звучание 7.1
• Динамическая подсветка
• Оптимизированы для профессионального гейминга
• Наушники с пассивной системой шумоподавления
СОДЕРЖАНИЕ
RUS ................................................................................
UKR ................................................................................
ENG ................................................................................
2
9
16
Игровые наушники 7.1
с микрофоном

RUS
3
Руководство пользователя
• Высочайшее качество звучания
• Тканевая оплетка кабеля, препятствующая спутыванию
• Комфортная посадка
ПОДКЛЮЧЕНИЕ И ЭКСПЛУАТАЦИЯ
•Подключите USB штекер наушников к USB разъему источника сигнала (ком-
пьютер, ноутбук и т. п.), как показано на схеме (рис. 1).
AP-U1500MV
Рис. 1. Схема подключения
ОПИСАНИЕ ПО
Установка драйверов для работы гарнитуры не требуется, устройство plug&play!
В комплекте идёт дополнительное ПО для расширения функционала гарнитуры,
установка ПО не является обязательной.
При подключении гарнитуры к ПК система определит устройство как USB Audio
Device. В системных настройках звука устройство будет отображаться в устрой-
ствах для воспроизведения и записи.
После установки ПО, идущего в комплекте станут доступны дополнительные
функции. Чтобы включить их, нажмите правой кнопкой на изображение динамика
или микрофона.
В настройках вы можете изменить язык интерфейса и степень прозрачности окна
интерфейса.
При подключенной гарнитуре на панели задач ОС Windows будет отображаться
логотип программы.
При нажатии на него правой кнопкой будет отображаться контекстное меню.
USB вход USB
Выключатель подсветки
наушников ON/OFF Выключатель
микрофона ON/OFF
Регулятор
громкости (+/-)
Микрофон

Рис. 2.
RUS
4
Игровые наушники 7.1
с микрофоном
Все доступные дополнительные функции отображаются в интерфейсе сверху
в виде аббревиатур:
aEQ — эквалайзер. Доступно 11 предустановок и возможность сохранять поль-
зовательские настройки.
b EM — Environment Effect (Эффекты среды). Пространственная обработка
звука: реверберация и эхо. Доступно 27 вариантов эмуляции разных сред, а так
же три варианта размера помещения.
cVSS — Virtual Speaker Shifter. Эта функция позволяет включать эмуляцию кру-
гового движения источника звука (виртуальных акустических систем), а так же
удаления и приближения источника к слушателю. Есть возможность передвигать
по-отдельности семь виртуальных акустических систем.

RUS
5
Руководство пользователя AP-U1500MV
Рис. 3.

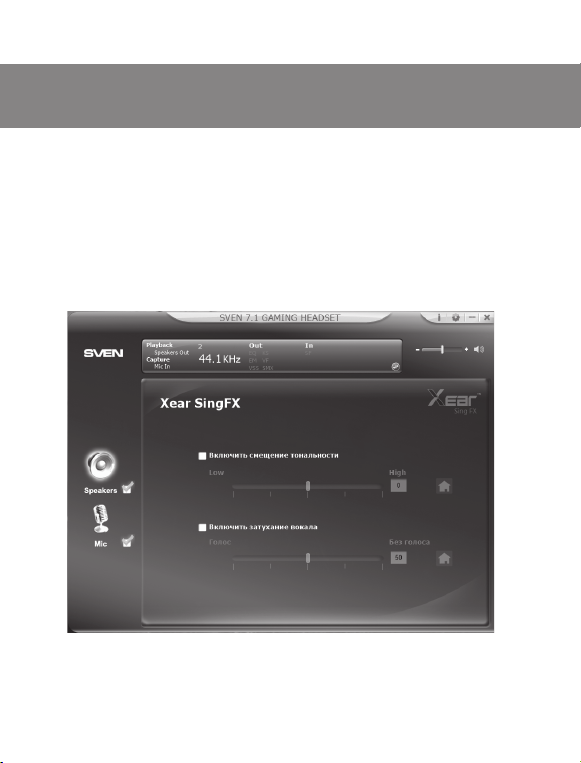

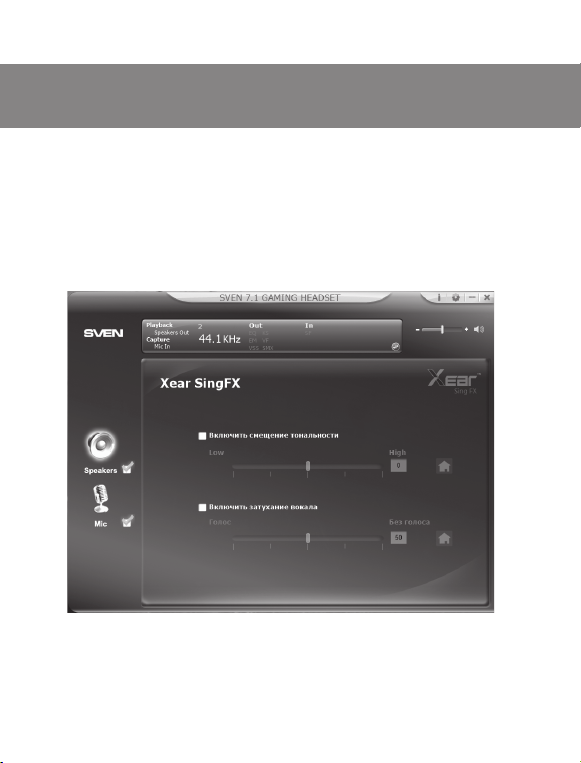

dKS — Key Shifting (смещение тональности). Возможность понижения и повы-
шения тональности воспроизводимого звука. Четыре полутона вниз и вверх. (см.
рис. 3).
e VF — Vocal Fading (затухание вокала). Декодирование воспроизводимого сиг-
нала для частичного удаления вокала из песен. (см. рис. 3).
f SMX — Xear Surround Max. Данная функция включает эмуляцию многоканаль-
ного 7.1 звучания, распределяя стереосигнал на восемь виртуальных каналов.
Данный эффект будет заметен при проигрывании видеофайлов с многоканаль-
ным аудиопотоком.

RUS
6
Игровые наушники 7.1
с микрофоном

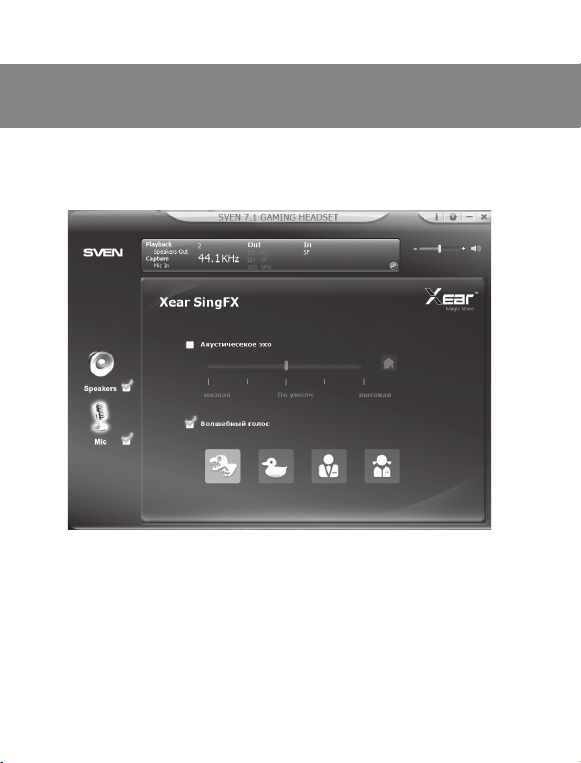

Рис. 4.

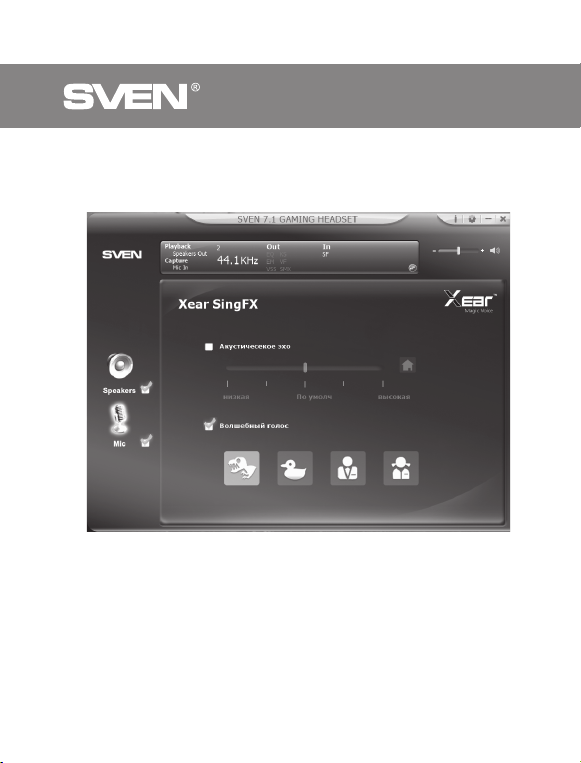

g SF – Sing FX. Данная функция включается в настройках микрофона. Она вклю-
чает эффект задержки (эхо) сигнала с микрофона и «волшебный голос» — четыре
варианта изменения тембра голоса. (см. рис. 4).

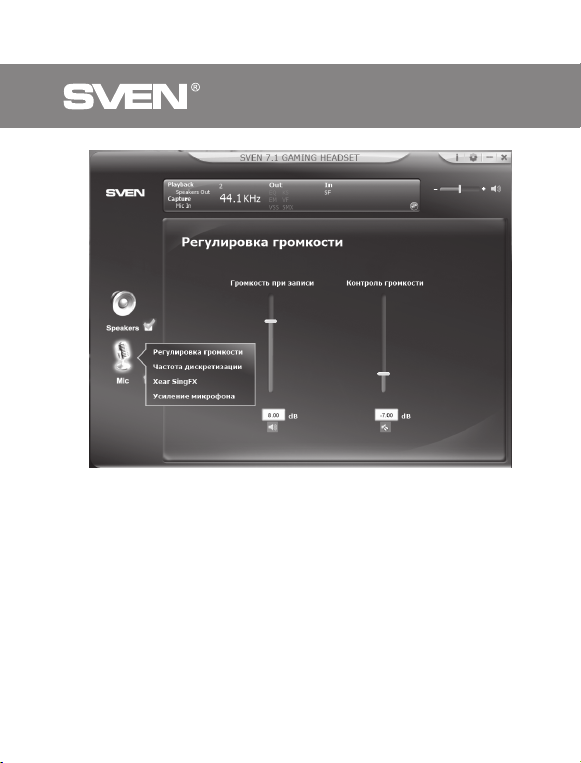

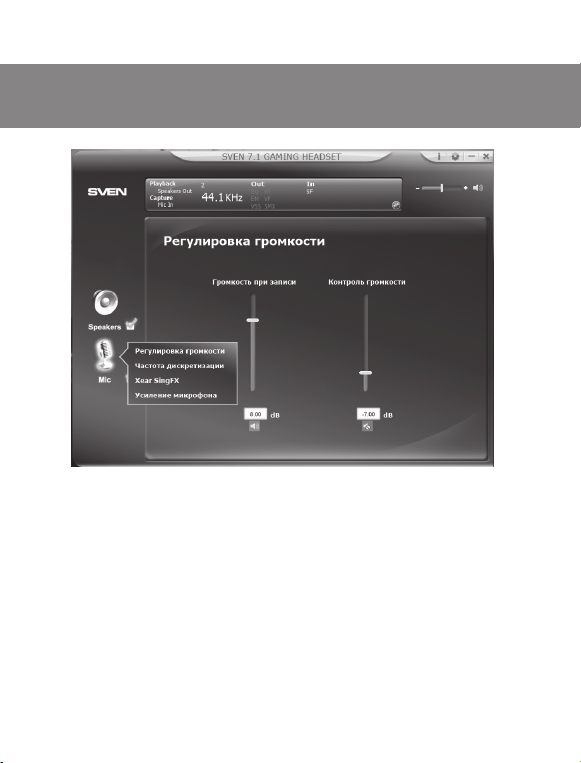

Чтобы прослушать сигнал с микрофона, нужно выбрать окно регулировки гром-
кости микрофона, там регулировать уровень входного сигнала (ползунок «Гром-
кость при записи») и громкость прослушиваемого сигнала (ползунок «Контроль
громкости») (см. рис. 5).

RUS
7
Руководство пользователя AP-U1500MV
Рис. 5.
При нажатии на круглую пиктограмму с двумя стрелочками в правом нижнем углу
дисплея наверху интерфейса, вы получите доступ к предустановкам параметров
звука с возможностью сохранять пользовательские настройки (профиль) (см.
рис. 6).

RUS
8
Игровые наушники 7.1
с микрофоном
Рис. 6.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Характеристики и ед. измерения
Чувствительность, дБ
Частотный диапазон, Гц
Сопротивление, Ом
Мембрана, мм
Тип разъема
Длина кабеля, м
Вес, г
Значение
наушники: 115 ± 3; микрофон: -42 ± 3
наушники: 50 – 20000; микрофон: 100 – 20000
24
Ø 50
USB
2,2
360 ± 5
Примечания:
• Технические характеристики, приведенные в таблице, справочные и не могут
служить основанием для претензий.
• В связи с тем, что продукция ТМ SVEN постоянно совершенствуется, технические
характеристики могут быть изменены без уведомления.
Техническая поддержка на сайтe www.sven.fi

9
AP-U1500MV
UKR
Керівництво користувача
РЕКОМЕНДАЦІЇ ПОКУПЦЕВІ
•Перевезення і транспортування обладнання допускається лише у заводській
упаковці.
•Не вимагає спеціальних умов для реалізації.
•Утилізацію проводити відповідно до правил утилізації побутової та комп’ютерної
техніки.
ПРИЗНАЧЕННЯ
Ігрові навушники 7.1 з мікрофоном SVEN AP-U1500MV дають змогу відчути об’єм-
ний звук 7.1 в іграх, музиці та фільмах. Динамічне підсвічування створює атмос-
феру справжньої Гри. Закритий тип навушників з пасивною системою шумопо-
глинання і найвища якість звучання дає можливість почути супротивника раніше,
ніж він Вас.
КОМПЛЕКТНІСТЬ
• Ігрові навушники — 1 шт.
•Керівництво користувача — 1 шт.
•Гарантійний талон — 1 шт.
ЗАХОДИ БЕЗПЕКИ
• Не використовуйте стереонавушники під час керування транспортом.
•Не використовуйте стереонавушники на високому рівні гучності тривалий час
(понад чверть години) — це призводить до погіршення слуху.
ОСОБЛИВОСТІ
• Об’ємне звучання 7.1
• Динамічне підсвічування
•Оптимізовані для професійного геймінгу
ЗМІСТ
RUS .................................................................................
UKR ..................................................................................
ENG .................................................................................
2
9
16
Дякуємо Вам за купівлю ігрових стереонавушників ТМ SVEN!
АВТОРСЬКЕ ПРАВО
SVEN PTE. LTD. Версія 1.0 (V 1.0).
Це Керівництво та інформація, що міститься в ньому, захищені авторським
правом. Усі права захищені.

10
UKR
Ігрові навушники 7.1
з мікрофоном
ОПИС ПО
Установка драйверів для роботи гарнітури не потрібно, пристрій plug & play!
У комплекті йде додаткове ПЗ для розширення функціоналу гарнітури, установка
ПЗ не є обов’язковою.
При підключенні гарнітури до ПК система визначить пристрій як USB Audio Device.
У системних настройках звуку пристрій буде відображатися у пристроях для від-
творення і запису.
Після встановлення ПЗ, що йде у комплекті будуть доступні додаткові функції. Щоб
увімкнути їх, натисніть правою кнопкою на зображення динаміка, мікрофона.
У налаштуваннях ви можете змінити мову інтерфейсу і ступінь прозорості вікна
інтерфейсу.
При підключеної гарнітури на панелі завдань ОС Windows буде відображатися ло-
готип програми.
При натисканні на нього правою кнопкою буде відображатися контекстне меню.
•Навушники з пасивною системою шумопоглинання
•Найвища якість звучання
• Тканинне обплетення кабелю, перешкоджає заплутування
•Комфортна посадка
ПІДКЛЮЧЕННЯ ТА ЕКСПЛУАТАЦІЯ
• Підключіть USB штекер навушників до роз’єму аудіовиходу джерела сигналу
(звукова карта комп’ютера, ноутбук, плеєр тощо), як показано на схемі (мал. 1).
Мал. 1. Схема підключення
USB
Тип
роз’єму
USB
Bимикач підсвічування
навушників ON/OFF Вимикач
мікрофона ON/OFF
Регулятор
гучності (+/-)
Мікрофон
