Swedstyle SOLO 2.0 FLEX Series User manual

Bruksanvisning
Elektriskt skrivbordsstativ med höj- och sänkbar funktion
Operation Manual
Electric desk frame with height-adjustable function
Bedienungsanleitung
Elektrisch höhenverstellbares schreibtischgestell
/ B006-01B
Fabrikat, återförsäljare, telefonnummer se CE etikett på stativets underrede.
Contact information regarding manufacturer, retailer, phone number: see product labels on the frame.
Angaben zu Hersteller, Wiederverkäufer, Telefonnummer und CE Zeichen finden Sie am Gestell.

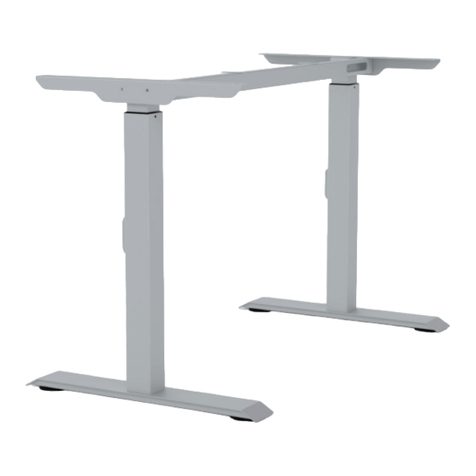

SOLO 2.0 FLEX
Model: 711998001XX. Type: Solo 2.0 2b/2D

2 3
!
INNAN ANVÄNDNING
AV SYSTEMET, LÄS
IGENOM DENNA
MANUAL OCH SPARA
DEN FÖR FRAMTIDA
BEHOV.
1. Allmän produkt information
2. Säkerhetsföreskrifter
3. Installation
4. Komma igång
5. Underhåll & Garanti
6. Maximal belastning och drift
7. EG Försäkran
8. Måttangivelser
9. Felsökning
10. Destruktion av utjänt produkt
11. Nollställning
1. ALLMÄN PRODUKT INFORMATION
Viktigt
• Denna produkt ingår i elektriska Stå & Sittbord med nivåjustering, produkten är testad
och anpassad för att fungera i såväl kontors och hemmiljö.
• Notera att all användning av elektriskt styrda produkter skall utföras med försiktighet
enligt nedan följande föreskrifter.
• Denna produkt är helt underhållsfri. Det är ej tillåtet att göra ingrepp i elektronik
motorer eller stativ.
• Eventuell avtorkning av denna produkt får enbart ske med hjälp av en tygtrasa och milt
rengöringsmedel utan slipmedel då detta kan komma att påverka produktens ytfinish.
2. SÄKERHETSFÖRESKRIFTER
Viktigt
• Nedan punkter skall följas för att minimera risken för eventuella bränn, brand, el och
person och sakskador.
• Användandet av denna produkt får enbart utföras enligt anvisningarna i denna
bruksanvisning.
• Denna produkt får enbart användas för inomhusbruk.
• Enbart tillbehör som är rekommenderade av tillverkaren får användas ihop med produkten
då detta annars kan komma att påverka produktens säkerhet.
• Nätkabeln skall alltid kopplas ur först innan övriga kablar demonteras.
• Vid montering eller demontering av produkten skall alltid spänningen kopplas ur innan
produkten demonteras.
• Användning av denna produkt bör ej ske om det finns visuella skador på kablar, kontakter
eller övriga detaljer som kan vara spänningsförande.
• Minderårig får ej hantera denna produkt utan tillsyn av vuxen person.
SE

4 5
3. INSTALLATION
Vid installation - Kontrollera att produkten är placerad så att inga föremål i produktens
närhet kan komma att skadas eller hindra produkten vid justering av lägsta till högsta höjdläge.
Vi rekommenderar att det finns ett avstånd runt om produkten för att förhindra klämrisker och
övriga skador som kan uppstå. Vi rekommenderar även ett säkerhetsavstånd om 50 mm över
och under produktens min/max lägen för att minimera risken för kollision.
1. Justera stativet med hjälp av ställtassarna så att
det står plant.
2. Anslut stickproppen till 230 VAC, 50 Hz, säkrat
med 10A, skyddsjordat uttag.
3. För att undvika klämrisk ska bordet placeras
minst 50 mm från annat föremål.
4. OBS! Bordet ska nollställas innan det tas i drift för
första gången! Se ”Nollställning” punkt 11.
4. KOMMA IGÅNG
Vid justering nedåt kan en klämrisk uppstå. Vistas därför ej under bordet när dess höjd
justeras. Då man vid service- och reparationsarbeten eller av annan anledning behöver befinna
sig under bordet, ska stickkontakten först tas ut ur vägguttaget.
OBS! Höjden på det elektriskt justerbara Stå & Sittbordet justeras genom att trycka på
pilknapp eller för att uppnå önskat läge.
OBS! Innan ni använder produkten för första gången så
bör ni förvissa er om bordets olika manöverfunktioner.
• Bordet och den tillhörande utrustningen inklusive
kablage ska ha fritt utrymme från lägsta till
högsta höjd
• Kontrollera före höjdjusteringen att föremål inte
är placerade över eller under bordet. Säkerhets-
avstånd minst 50 mm.
• Koppla från nätkabeln innan övriga anslutningar
sätts i eller tas ut.
• Väggkontakten får ej blockeras.
• Bordet med tillhörande utrustning kan skadas
vid kortslutning eller ovarsam hantering.
• Vid inkoppling av styrenhet, så skall denna alltid
nollställas! (se punkt 11)
Min. 50mm
1:15 A4
Skala:
Min. 50mm
Min. 50mm
1:15 A4
Skala:
5. UNDERHÅLL OCH GARANTI
Underhåll: Stativet är helt underhållsfritt. Det är ej tillåtet att göra ingrepp i elektronik, motorer
eller stativ. Vid ev ingrepp i produkten så förverkas tillverkarens garantiåttaganden
Garanti: Fem års garanti gäller från leveransmånad i enlighet med NL01 om ej annat är avtalat.
Tillverkaren frånsäger sig ansvar för skador som uppstått på grund av att anvisningar och/eller
säkerhetsföreskrifter ej följts.
6. MAXIMAL BELASTNING OCH DRIFT
Maximal belastning på stativet vid jämnt fördelad last: (Inklusive skiva)
• 1 Motor - 2-ben, 80 kg
Drift: bordet är ej tillverkat för kontinuerlig drift; intermittent drift max 1 min/9 min.
• Bordet har ett inbyggt skydd som träder i kraft vid större driftfrekvens än ovan nämnda
intervall, skyddet är framtaget för att skydda elektroniken i styrenheten mot överhettning.
Om skyddet träder in så är bordet ej justerbart tills dess att elektroniken tillåter,
vänta en kort stund och försök igen.
• Bordet har ett inbyggt skydd för att minimera skador vid eventuella kollisioner,
om detta aktiveras så justeras stativets höjd ca 25 mm uppåt eller nedåt från det objektet
som utlöste skyddet.

6 7

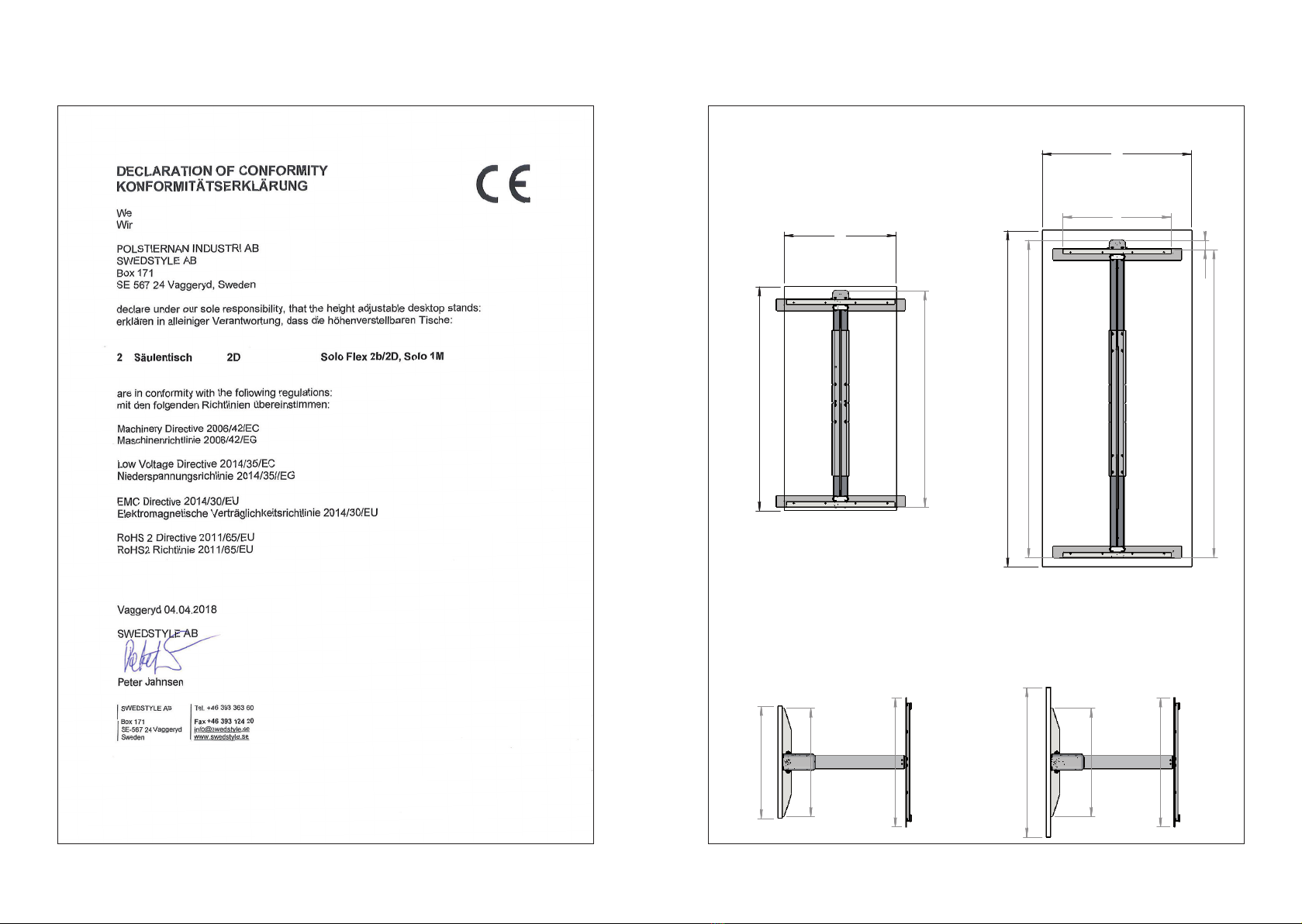

7. EG FÖRSÄKRAN OM ÖVERENSSTÄMMELSE 8. MÅTTANGIVELSER
B
C
D
1 2
A
3
2
14
B
A
56
C
D
345
Area
fax: [phone] [e-mail] Tel: [phone] e-mail:
Other __________________
Drawing no. Ritnings nr./ Compensate Ersätter/ Article no.
Status
Artikelnr./
Issue
Format
Utgåva/
Product name Produktbenämning/
Drawn by Ritad av/
Scale Ritskala/
Date Datum/ Approved Godkänd/
Control Kontroll/
Filename
Vyplac/Proj method
E
CAD genererad ritning Får ej uppdateras manuellt
CAD generated drawing Do not manually update
Toleranser/Tolerancing
Filnamn/
SS-IS0 2768-1 __________________
following applies:
Ytjämnhet/Surface Finish
Ra---------------------um
Ytbehandlad/Surface Treatment
-----------------------------
Ändring/Change
Nr/No Datum/Date
6
Sign
00
1:20
I:\Konstruktion\Bransch standard\SP Tester\Ritningar\
A4
Unless otherwise stated the Där ej annat angivits gäller/
Sweden 567 24Vaggeryd Box 171 Swedstyle AB
Solo Flex
2018-04-27180427SP
0.5mm
SP tester
Ej toleranssatta mått/ Measure without tolerance Dim: 0.4 mm Vinkel/Angle: 1 Radier/Radius:
B.J
690
600
580
Min. 1160mm Solo Flex
Min. 1200mm
Min. 600mm
690
800
580
Max. 1700mm Solo Flex
580
1650
50
1800Max. mm
Max. 800mm

8 9
10. DESTRUKTION AV UTTJÄNT PRODUKT
När denna produkt är uttjänt och inte längre skall användas så bör produkten
demonteras, sorteras för att därefter återvinnas. Ej återananvändbart material
lämnas till destruktionsföretag.
För att underlätta vid demontering/sortering av ert stativ så har vi nedan delat upp stativet i
olika beståndsdelar samt brutit ned dessa samt även specificerat vilken återvinningskategori
som är applicerbar.
Huvudkomponent Ingående komponenter Återvinningskategori
Ben-pelare Ben-detaljer Metall
Stativdetaljer Fot, ramgavelplåt Metall
Styrenhet Elektronik Elektronikavfall
Handkontroll Elektronik Elektronikavfall
11. NOLLSTÄLLNING
• Kör bordet till bottenläget med pil ”ned”
• Släpp knappen!
• Tryck sedan in den på nytt och håll inne ytterligare 10 sek.
NOLLSTÄLLNING FÖR: 1 Motor - 2Ben
Nollställning:
När bordet är färdigmonterat enl. instruktion,
ska det ske en nollställning genom att man kör
bordet till lägsta läget och håller nerknappen
intryckt tills det piper 3 ggr. Dessa pip betyder
att bordet är satt i en startposition.
Nu är bordet klart för användning.
Återställning (Reset):
Om detta, av nån anledning INTE
fungerar så måste man göra en
”reset” på elektroniken genom att
hålla inne BÅDA knapparna tills det
hörs ett (1) pip. Därefter ska man
trycka på nerknappen och köra till
lägsta läget. I detta läge håller man
nerknappen intryckt tills man hör
3 pip. Nu är bordet klart att användas.
PRESS!
Nollställning:
Kör bordet till stativets bottenläge genom att trycka på knappen ”pil ned”, när
stativet nått lägsta läget så släpp knappen.
Tryck sedan in den på nytt och håll inne ytterligare 10 sek.
Stativet är nu nollställt och redo att användas.
Reset procedure:
Lower the frame to its lowest position by pressing the down arrow on the
hand control. Release the button.
Press the button again and keep it pressed
for 10seconds, the reset is now carried out and the frame is ready to use.
Resetten:
Fahren Sie die Tischplatte mit der Taste “Pfeil nach unten“ zum
tiefsten Punkt! Die Taste loslassen.
Die Taste noch einmal herunterdrücken
und sie ca. 10 Sekunden halten bis Sie eine kleine Bewegung der
Tischplatte bemerken.
9. FELSÖKNING
Om ert elektriskt justerbara Stå & Sittbord fungerar otillfredsställande, genomför följande tester:
1. Kontrollera att spänning finns i vägguttaget.
2. Om ert elektriskt justerbara Stå & Sittbord ej går att justera, vänta en liten stund och försök
igen. Anledningen kan vara att bordet justerats med en större frekvens än rekommenderat
och att då skyddet för detta trätt in.
3. Kontrollera att max-belastningen för ert elektriskt justerbara Stå & Sittbord inte
överskridits samt att lasten är jämnt fördelad. (Se punkt 6 sid 5).
4. Kontrollera att kablar är korrekt anslutna mellan motorben, styrenhet och bordskontroll
samt att inga stift i kontakterna böjts eller gått av.
5. Kontrollera att ingen kabel är klämd eller att det finns någon annan yttre påverkan.
OBS! Om kabeln mellan motor och styrenhet kopplas ur/in medans bordet är anslutet
till elnätet så måste bordet därefter nollställas. (Se punkt 11)
6. Nollställning: Se ”Nollställning” punkt 11 sid 9.
Skulle bordet fortfarande inte fungera - kontakta ert inköpsställe.
För att underlätta vid denna kontakt bör stativets serienummer noteras. Inköpsställe och
serienummer finner du på den silverfärgade CE-etiketten (se exempel nedan), applicerad på
skivramen. (Se bild nedan för placering)

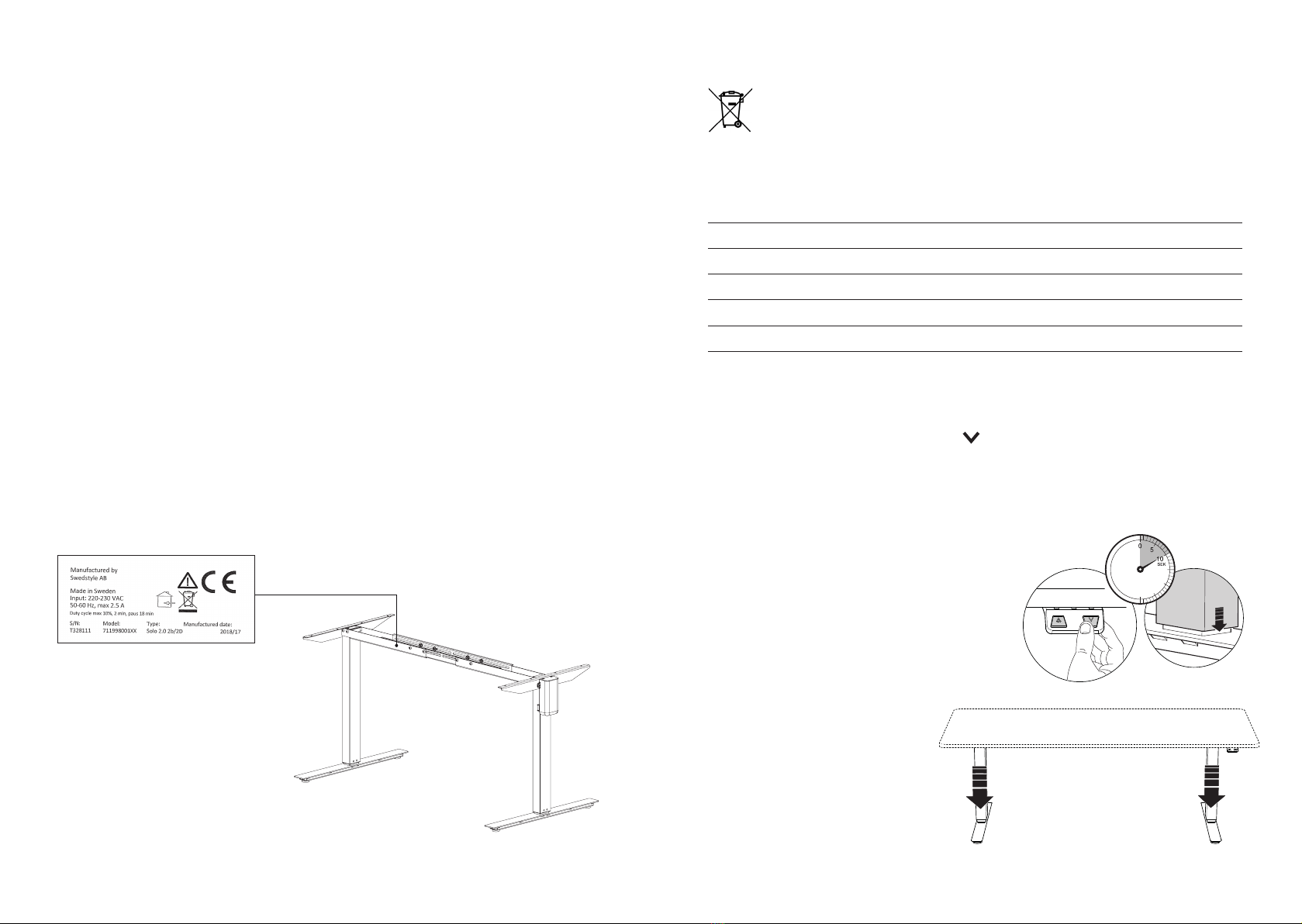

CE ETIKETT MED S/N
1:10 A4
Skala:

10 11
1. Important safety instructions
2. Maximum widespread load
3. Product label
4. Maintenance information
5. Getting started
6. Declaration of conformity
7. Measurements
8. Fault finding
2. MAXIMUM WIDESPREAD LOAD
2-Columns one motor system 80 kg (Note! With the table top included)
Built in overload protection - This product has a built in overload protection. The reason for
this is to prevent mechanical parts from being damaged - if activated - the height of the frame is
adjusted 25 mm in the opposite direction.
Built in temperature and duty cycle protection - Duty cycle, max: 1 min/9 min. The built in
protection can be initiated If used with higher frequency - wait a short while and try again.

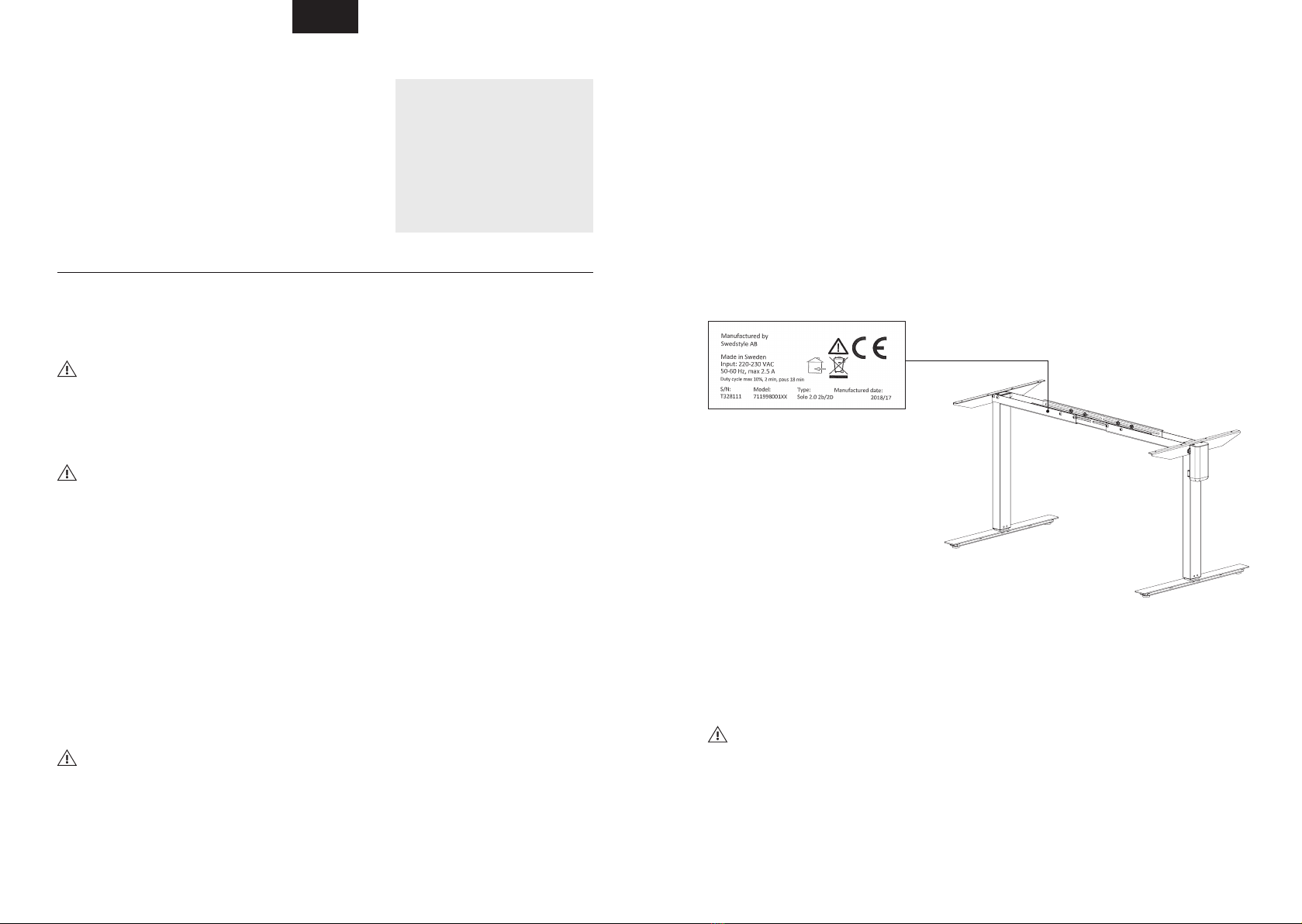

3. PRODUCT LABEL - CE label with S/N
4. MAINTENANCE INFORMATION
Maintenance: The desk, with its integral electronic components is designed to be completely
maintenance free. There is no need for any intermittent lubrication, adjustment or any
subsequent maintenance for the lifetime of the desk. Interfering with the electronics, motor,
transformer or frame will make the warranty to become unvalid.
CAUTION
Position electrical cords in such a way that they not can be damaged while the product either is
in use or not in use.
Cleaning. Cleaning of this product should only be carried out with means of a dry cloth.
1. IMPORTANT SAFETY INSTRUCTIONS
DANGER
This furnishing has been investigated and found suitable for public occupancies and household
use. When using an electrical furnishing, basic precautions should always be followed, including
the following:
WARNING – To reduce the risk of burns, fire, electricshock, or injury to persons:
1. Always unplug this product from the electrical outlet before cleaning.
2. Unplug from outlet before putting on or taking off parts.
3. Close supervision is necessary when this product is used/operated by, or near children,
invalids or disabled persons.
4. Use this product only for its intended use as described in these instructions. Do not use
attachments not recommended by the manufacturer.
5. Never operate this product if it has a damaged cord or plug, if it is not working properly.
6. Keep the cord away from heated surfaces.
7. Never drop or insert any object into any opening.
8. Do not use outdoors.
9. To disconnect, remove plug from outlet.
WARNING
No one should under no circumstances be underneath the table top whilst the product is being
operated(connected to power). If the product has to be serviced/repaired, the powercord must be
disconnected from the power outlet before anyone is allowed to be underneath the table top.
EN
!
READ THE OPERATING
MANUAL CAREFULLY
BEFORE OPERATING
THE PRODUCT
AND RETAIN FOR
REFERENCE PURPOSES.
1:10 A4
Skala:

12 13
6. DECLARATION OF CONFORMITY5. GETTING STARTED
Read the following instructions carefully. The user should be fully aware and conversant in the
operation, function and use of the desks. Each user should be compliant with the safety regula-
tions concerned with the operation, function and use of the desks.
CAUTION
• Ensure there are no obstructions to the
movement of the furnishing. All cable
management should be sufficient to allow
manoeuvrability of the frame through its
entire working range.
• Upon successful assembly ofthe desk,
position the desk in itsfinal location and
level the top using the levelling foot
screwson each leg.
• Always ensure that no obstructions
have been placed under, above or adjacent
to the furnishing.
• A clearance of 50 mm surrounding the
furnishing is recommended.
• Upon successful assembling of the desk,
it is vital that the desk is reseted manually
before use. See figures:
Reset procedure
Lower the frame to its lowest position by pressing the down arrow on the hand control.
Release the button. Press the button again and keep it pressed for 10 seconds.
Note!
If any of the motor cables have been disconnected while the product is connected to power,
the reset procedure must be carried out.
Min. 50mm
1:15 A4
Skala:
Min. 50mm
Min. 50mm
1:15 A4
Skala:

14 15
7. FAULT FINDING
If you should experience any difficulty with this product, please carry out the following initial
tests before contacting your local service partner/retailer:
1 Ensure the power source to the desk is functioning properly. Try connecting the desk to an
alternate power source.
2 Ensure all plugs, leads and connectors between the motor, transformer and hand control
are properly connected.
3 Ensure there are no obstructions or damages to any of the cords.
4 Ensure that the product not is overloaded, and that the load is evenly spread.
5 If any of the motor cables have been disconnected while the product is connected to power,
the reset procedure must be carried out. See point 6 below.
6 Lower the frame to its lowest position by pressing the down arrow on the hand control.
Release the button. Press the button again and keep it pressed for 10 seconds.
7 If the problem remains – contact your local retailer. Please note the serial number of the
product. This number is to be found on the product label wich is located on the frame.
See page 11 in this document.
PRESS!
Nollställning:
Kör bordet till stativets bottenläge genom att trycka på knappen ”pil ned”, när
stativet nått lägsta läget så släpp knappen.
Tryck sedan in den på nytt och håll inne ytterligare 10 sek.
Stativet är nu nollställt och redo att användas.
Reset procedure:
Lower the frame to its lowest position by pressing the down arrow on the
hand control. Release the button.
Press the button again and keep it pressed
for 10seconds, the reset is now carried out and the frame is ready to use.
Resetten:
Fahren Sie die Tischplatte mit der Taste “Pfeil nach unten“ zum
tiefsten Punkt! Die Taste loslassen.
Die Taste noch einmal herunterdrücken
und sie ca. 10 Sekunden halten bis Sie eine kleine Bewegung der
Tischplatte bemerken.

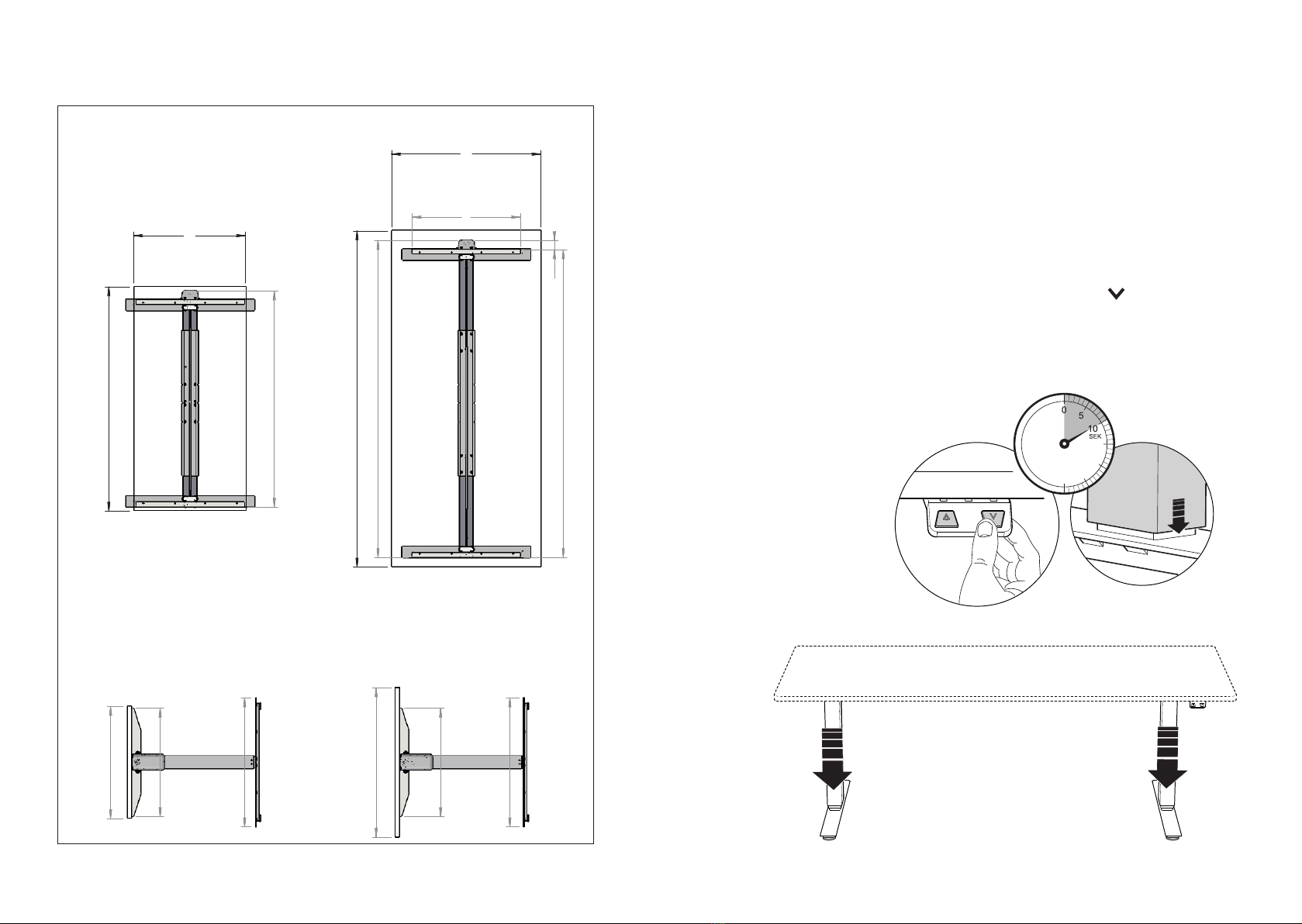

8. MEASUREMENTS
B
C
D
1 2
A
3
2
14
B
A
56
C
D
345
Area
fax: [phone] [e-mail] Tel: [phone] e-mail:
Other __________________
Drawing no. Ritnings nr./ Compensate Ersätter/ Article no.
Status
Artikelnr./
Issue
Format
Utgåva/
Product name Produktbenämning/
Drawn by Ritad av/
Scale Ritskala/
Date Datum/ Approved Godkänd/
Control Kontroll/
Filename
Vyplac/Proj method
E
CAD genererad ritning Får ej uppdateras manuellt
CAD generated drawing Do not manually update
Toleranser/Tolerancing
Filnamn/
SS-IS0 2768-1 __________________
following applies:
Ytjämnhet/Surface Finish
Ra---------------------um
Ytbehandlad/Surface Treatment
-----------------------------
Ändring/Change
Nr/No Datum/Date
6
Sign
00
1:20
I:\Konstruktion\Bransch standard\SP Tester\Ritningar\
A4
Unless otherwise stated the Där ej annat angivits gäller/
Sweden 567 24Vaggeryd Box 171 Swedstyle AB
Solo Flex
2018-04-27180427SP
0.5mm
SP tester
Ej toleranssatta mått/ Measure without tolerance Dim: 0.4 mm Vinkel/Angle: 1 Radier/Radius:
B.J
690
600
580
Min. 1160mm Solo Flex
Min. 1200mm
Min. 600mm
690
800
580
Max. 1700mm Solo Flex
580
1650
50
1800Max. mm
Max. 800mm

16 17
3. INTRIEBNAHME
Lesen Sie die nachstehenden Gebrauchsanweisungen sorgfältig durch! Testen Sie die Funktio-
nen des Tisches, so dass Sie diesen richtig bedienen können! Alle Benutzer des Tisches sollten
mit der Bedienung und den Sicherheitsvorschriften vertraut sein.
1 Justieren Sie das Gestell mit Hilfe der Stellfüße so,
dass es eben und stabil steht!
2 Schließen Sie den Netzstecker an eine 230VAC, 50Hz,
mit 10 A abgesicherte und geerdete Steckdose an!
3 Um eine Klemmgefahr zu vermeiden, sollte
der Tisch mindestens 50 mm von anderen
Gegenständen entfernt frei stehen!
4 Vor der ersten Inbetriebnahme den Tisch resetten!
Resetten: Fahren Sie die Tischplatte mit der Taste
“Pfeil nach unten“ zum untersten Punkt!
Die Taste loslassen. Die Taste wiederholt
herunterdrücken und sie ca. 10 Sekunden halten
bis Sie eine leichte Bewegung der Tischplatte
vernehmen.
4. SICHERHEITSVORSCHRIFTEN
Achtung !
Bei der Justierung nach unten besteht Klemmgefahr!
Halten Sie sich nie unter dem Tisch auf, während
dieser eingestellt wird! Sollte sich eine Person wegen
Service- oder Reparaturarbeiten oder aus einem
anderen Grund unter dem Tisch befinden,
muss erst der Stecker herausgezogenwerden!
Die Höheneinstellung erfolgt durch
Tastendruck auf oder
1. Allgemeine Produktinformation
2. Sicherheitshinweise
3. Inbetriebnahme
4. Sicherheitsvorschriften
5. Wartung
6. Maximal Belastung und Betrieb
7. Fehlersuche
8. Entsorgung
9. EG – Konformitätserklärung
10. Abmessungen
1. ALLGEMEINE PRODUKTINFORMATION.
Achtung !
- Dieses Produkt gehört zur Produktserie Arbeitstische mit motorischer Höhenverstellung.
- Bei Verwendung von motorischen Arbeitstischen müssen die Sicherheitshinweise
unbedingt beachtet werden!
- Diese Produkt ist wartungsfrei. Öffnen Sie nie das Gehäuse der Steuerung oder
des Netzteils!
2. SICHERHEITSHINWEISE.
- Die Anwendung dieses Produkt darf nur gemäß den Anweisungen dieser
Bedienungsleitung erfolgen.
- Dieses Produkt ist nur für den Innenbereich geeignet.
- Es dürfen nur die Zubehörteile verwendet werden die vom Hersteller empfohlen werden.
- Beim Aufbau oder Abbau darf der Tisch nicht an das Stromnetz angeschlossen sein.
- Die Verwendung von beschädigten Kabeln oder anderen Bauteilen ist nicht erlaubt.
- Dieser Arbeitstisch ist nicht für Personen mit eingeschränkten physischen, sensorischen
oder geistigen Fähigkeiten bestimmt. Ebenso wenig fûr Personen mit mangelnder Erfah-
rung und/oder mangelndem Wissen (z.Bsp.: Kinder), es sei denn, sie werden durch eine fûr
ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie
das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie
nicht mit dem Gerät spielen.
DE
!
VOR BENUTZUNG DES SYSTEMS DIESE
ANLEITUNG GUT DURCHLESEN.
BEWAHREN SIE DIE ANLEITUNG ZUM
SPÄTEREN NACHSCHLAGEN AUF! WENN
SIE DAS GERÄT ANDEREN PERSONEN ZUR
NUTZUNG ÜBERLASSEN, ÜBERGEBEN SIE
AUCH DIESE BEDIENUNGSANLEITUNG.
Min. 50mm
1:15 A4
Skala:
Min. 50mm
Min. 50mm
1:15 A4
Skala:

18 19
Achtung !
- Vor Inbetriebnahme vergewissern Sie sich, dass alle Kabel frei laufen!
- Achten Sie bitte drauf, dass der Tisch und seine Anbauteile einen Mindestabstand von
50 mm zu anderen Objekten in allen Fahrpositionen des Tisches aufweist!
- Die Wandsteckdose, von der die Steuerung versorgt wird, muss immer
zugänglich sein. Sie darf nicht zugestellt oder blockiert werden.
- Der Tisch mit zugehöriger Ausrüstung kann bei einem Kurzschluss beschädigt werden.
Bei der Inbetriebnahme der Steuereinheit muss diese immer initialisiert/resettet werden
(siehe Seite 3)!.
5. WARTUNG UND GARANTIE.
Wartung: Das Gestell ist wartungsfrei. Das Öffnen des Gehäuses der Steuerung oder
des Netzteils ist untersagt.
6. MAXIMAL BELASTUNG UND BETRIEB.
Maximale Belastung bei verteilter Ladung. (inkl. Tischplatte)
1Motor – 1 Hubsäule – 80 Kg
Das Hubsystem ist für Kurzzeitbetrieb ausgelegt mit einer max. zulässigen Betriebszeit,
nach einer Minute Betriebszeit muss eine 9-minütige Pause erfolgen.
Bitte beachten Sie, deshalb dass das Hubsystem über einen Schutzschalter verfügt, der bei
Überlastung das System abschaltet. Dies führt zu einem Stillstand und einer Selbsthemmung
des Systems. Nach der Regenerationspause ist der Tisch wieder einsatzbereit.
7. FEHLERSUCHE
Wenn der Tisch nicht oder nicht zufriedenstellend funktioniert, führen Sie folgende Tests durch:
1. Vergewissern Sie sich, dass die Wandsteckdose Spannung hat!
2. Bitte beachten Sie, dass das Hubsystem über einen Schutzschalter verfügt, der bei Über-
lastung das System abschaltet. Dies führt zu einem Stillstand und einer Selbsthemmung des
Systems. Nach einer Regenerationspause steht das System wieder zur Verfügung.
3. Kontrollieren Sie, dass die Maximalbelastung nicht überschritten wurde und die Last
gleichmäßig verteilt ist!
4. Überprüfen Sie, dass keine Kabel eingeklemmt sind oder andere äußere Einflüsse die Funk-
tionen beeinträchtigen!
5. Wird das Kabel zwischen dem Motor und der Steuereinheit angeschlossen oder herausge-
zogen während der Tisch an die Versorgungsspannung angeschlossen ist, muss der Tisch
initialisiert / resetet werden. Siehe Punkt 3.4!
6. Resetten: Fahren Sie die Tischplatte mit der Taste “Pfeil nach unten“ zum tiefsten
Punkt! Die Taste loslassen. Die Taste noch einmal herunterdrücken und sie
ca. 10 Sekunden halten bis Sie eine kleine Bewegung der Tischplatte bemerken.
Sollte der Tisch immer noch nicht funktionieren, verständigen Sie ihren Lieferanten! Um eine
schnellstmögliche Bearbeitung zu gewährleisten, halten Sie bitte die Seriennummer des Gestells
bereit! Die Adresse der Einkaufstelle sowie die Seriennummer finden Sie auf dem silberfarbenen
Zettel am Tischplattenrahmen unter der Tischplatte.
1:10 A4
Skala:

20 21
8. ENTSORGUNG
Die motorisch höhenverstellbaren Gestelle von Swedstyle müssen bei
der Entsorgung getrennt werden. Steuerung und Handschalter als Elektro-Schrott
und Hubsäulen, Gestellteile als Metall-Schrott

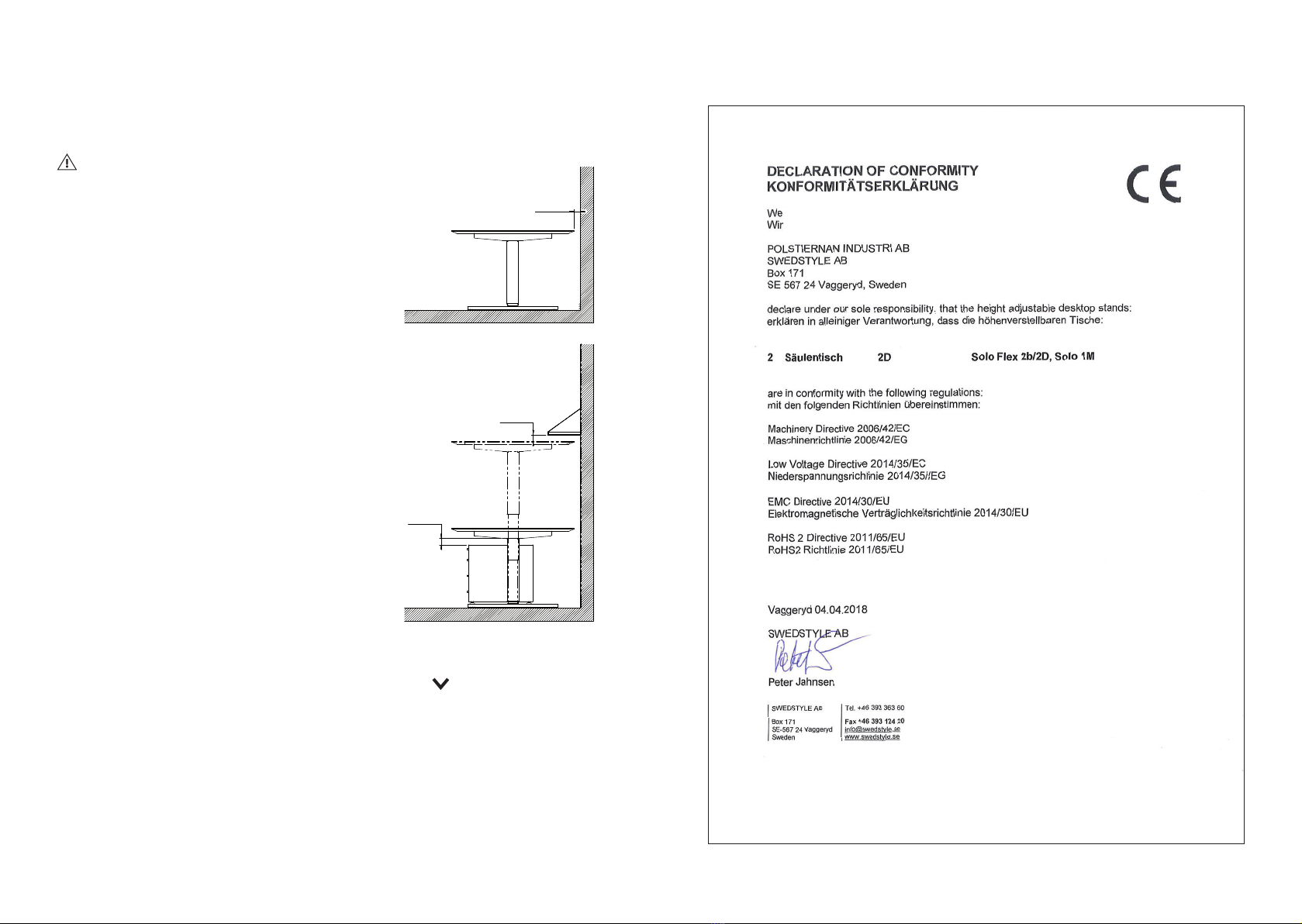

9. EG – KONFORMITÄTSERKLÄRUNG

22 23
10. ABMESSUNGEN
B
C
D
1 2
A
3
2
14
B
A
56
C
D
345
Area
fax: [phone] [e-mail] Tel: [phone] e-mail:
Other __________________
Drawing no. Ritnings nr./ Compensate Ersätter/ Article no.
Status
Artikelnr./
Issue
Format
Utgåva/
Product name Produktbenämning/
Drawn by Ritad av/
Scale Ritskala/
Date Datum/ Approved Godkänd/
Control Kontroll/
Filename
Vyplac/Proj method
E
CAD genererad ritning Får ej uppdateras manuellt
CAD generated drawing Do not manually update
Toleranser/Tolerancing
Filnamn/
SS-IS0 2768-1 __________________
following applies:
Ytjämnhet/Surface Finish
Ra---------------------um
Ytbehandlad/Surface Treatment
-----------------------------
Ändring/Change
Nr/No Datum/Date
6
Sign
00
1:20
I:\Konstruktion\Bransch standard\SP Tester\Ritningar\
A4
Unless otherwise stated the Där ej annat angivits gäller/
Sweden 567 24Vaggeryd Box 171 Swedstyle AB
Solo Flex
2018-04-27180427SP
0.5mm
SP tester
Ej toleranssatta mått/ Measure without tolerance Dim: 0.4 mm Vinkel/Angle: 1 Radier/Radius:
B.J
690
600
580
Min. 1160mm Solo Flex
Min. 1200mm
Min. 600mm
690
800
580
Max. 1700mm Solo Flex
580
1650
50
1800Max. mm
Max. 800mm

Swedstyle AB.
Box 171, SE-567 24 Vaggeryd, Sweden
[e-mail]
[phone]
www.swedstyle.com
Smart office solutions
