Swisher L213-224001 User manual

OWNER’S
MANUAL
MANUAL DEL
PROPIETARIO
MANUEL DU
PROPRIÉTAIRE
SWISHER
1602 CORPORATE DRIVE, WARRENSBURG MISSOURI 64093
PHONE [phone] FAX [phone]
TELÉFONO 660-747-8183 FAX [phone]
TÉLÉPHONE 660-747-8183 TÉLÉCOPIEUR 660-747-8650
Model Number
Número del modelo
Numéro de modèle
Assembly
Operation
Service and Adjustment
Repair Parts
Ensamblaje
Funcionamiento
Servicio y ajuste
Piezas para reparación
Assemblage
Utilisation
Réglage et entretien
Pièces de rechange
10698 REV 13-224
Trim-N-Mow
Visit us at www.swisherinc.com - Visítenos en www.swisherinc.com - Rendez-nous visite à : www.swisherinc.com
ST67522BS
ST67522BS-TSC
ST67522CC
DST67522BS
Starting Serial Number
Del número de serie
A partir du no de série
L213-224001
Read and follow all Safety
Precautions and Instructions before
operating this equipment.
IMPORTANT
IMPORTANTE
IMPORTANT
Lea y siga todas las advertencias e
instrucciones sobre seguridad antes de
poner en funcionamiento este equipo.
Avant de mettre en marche cet
équipement, lire le présent manuel et
suivre toutes les directives de sécurité
indiquées.Fabriqué aux
ÉTATS-UNIS
Made In The
USA
Hecho en
EE.UU.
Trim-Max

1) Engine Warranty All engines utilized on our products have a separate warranty extended
to them by the individual engine manufacturer. Any engine service
difficulty is the responsibility of the engine manufacturer and in no way
is Swisher or its agents responsible for the engine warranty. The Briggs
& Stratton Engine Service Hot Line is 1-800-233-3723.
2) Commercial Use This product is not intended for commercial use and carries no
commercial warranty.
3) Limitation This warranty applies only to products which have been properly
assembled, adjusted, and operated in accordance with the instructions
contained within this manual. This warranty does not apply to any
product of Swisher that has been subject to alteration, misuse, abuse,
improper assembly or installation, shipping damage, or to normal wear
of the product.
4) Exclusions Excluded from this warranty are normal wear, normal adjustments, and
normal maintenance.
In the event you have a claim under this warranty, you must return the product to an authorized service
dealer. All transportation charges, damage, or loss incurred during transportation of parts submitted for
replacement or repair under this warranty shall be borne by the purchaser. Should you have any questions
concerning this warranty, please contact us toll-free at 1-800-222-8183. The model number, serial number,
date of purchase, and the name of the authorized Swisher dealer from whom you purchased the mower will
be needed before any warranty claim can be processed.
THIS WARRANTY DOES NOT APPLY TO ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES
AND ANY IMPLIED WARRANTIES ARE LIMITED TO THE SAME TIME PERIODS STATED
HEREIN FOR ALL EXPRESSED WARRANTIES. Some states do not allow the limitation of
consequential damages or limitations on how long an implied warranty may last, so the above limitations or
exclusions may not apply to you. This warranty gives you specific legal rights and you may have other
rights, which vary from state-to-state. This is a limited warranty as defined by the Magnuson-Moss Act of
1975.
LIMITED WARRANTY
The manufacturer’s warranty to the original consumer purchaser is: This product is free from defects in
materials and workmanship for a period of two (2) years from the date of purchase by the original consumer
purchaser. We will repair or replace, at our discretion, parts found to be defective due to materials or
workmanship. This warranty is subject to the following limitations and exclusions:
2

•
Read, understand and follow all instructions in the manual and on the trimmer
before starting.
•Read this manual carefully. Become familiar with the controls and how to
operate the unit properly.
•Only allow responsible adults, who are familiar with the instructions, to
operate the unit.
•Clear the area of objects such as rocks, toys, etc. that could be thrown by the
unit.
•Be sure the area is clear of other people before trimming. Stop the unit if
anyone enters the area.
•Be aware of the direction of the trimmer discharge and do not direct it at
anyone. Do not direct trimmer discharge at breakable objects, such as
windows, etc.
•Do not operate trimmer without all guards and shields in place.
•Never leave the machine running unattended.
•Trim only in daylight or good artificial light.
•Do not operate the trimmer while under the influence of alcohol or drugs.
•Watch for traffic when operating near roadways.
•Use the trimmer as the manufacturer intended and as described in the
manual.
•Do not operate trimmer if it has been dropped or damaged in any manner.
Always have the damage repaired before operating.
•Always wear safety glasses or eye shields when using the trimmer.
•Dress properly. Do not operate the trimmer when barefoot or wearing open
sandals. Wear only solid shoes for good traction when trimming. Wear long
sleeved shirts or jackets, also long pants. Do not trim in shorts.
•Keep your eyes and mind on your trimmer and the area being trimmed.
•Do not let other interests distract you.
•Do not put hands and feet near or under rotating parts.
•Before cleaning, inspecting or repairing your trimmer, stop the engine and
disconnect the spark plug wire and keep it away from the spark plug to
prevent accidental starting.
•Do not operate the trimmer if it vibrates abnormally. Excessive vibration is a
sign of damage. Stop the engine and safely check for damage and repair as
required.
•Do not operate the trimmer in wet grass, where good footing may not be
possible. Walk, never run.
•Stop the trimmer when crossing gravel drives, etc.
3
Safety Instructions
This Safety Alert Symbol indicates important messages in this
manual. When you see this symbol, carefully read the message that
follows and be alert to the possibility of personal injury.

4
Slopesareamajor factor relatedtolossof control and slipaccidents,
whichcanresult insevereinjury. All slopesrequireextracaution. If you
feel uneasyonit donot trimit.
Slope Operation
•
DO: Trim across the face of a slope and not up and down.
•DO: Remove objects such as rocks, tree limbs, etc.
•DO: Watch for holes, ruts or bumps. Tall grass can hide obstacles.
•DO NOT: Mow near drop-offs, ditches or embankments. The operator could
lose footing or balance.
•DO NOT: Trim excessively steep slopes.
•DO NOT: Trim on wet grass. Reduced footing could cause slipping.
Children
•
Keep children out of the area and under the watchful care of another
responsible adult.
• Be alert and turn the machine off if children enter the area.
• Before and when backing, look behind and down for small children.
• Never allow children to operate this machine.
•
Use extra care when approaching blind corners, shrubs, trees or other objects
that may obstruct vision.
•Use extra care handling gasoline and other fuels. They are flammable and
vapors are explosive.
•Use only an approved container.
•Never remove gas cap or add fuel with the engine running.
•Allow engine to cool before refueling. Do not smoke while refueling.
•Never refuel the machine indoors.
•Never store the machine or fuel container where there is an open flame, such
as a water heater.
•Never run a machine inside a closed area.
•Keep nuts and bolts tight and equipment in good condition.
•Never tamper with safety devices.
•Keep machine free of grass, leaves or other debris build up. Clean oil or fuel
spillage. Allow machine to cool before storing.
•Stop and inspect the equipment if you strike an object. Repair if necessary
before restarting.
•Never make repairs or adjustments with the engine running.
Service

5
The operation of any mower can encounter foreign objects to be thrown into the eyes, resulting in
severe eye damage. Always wear certified safety glasses or wide-vision safety goggles over
spectacles before starting any cutting machine and while operating such a machine.
The operation of any mower produces sound waves that are damaging to the human ear. Ear
protection is recommended.
CAUTION!
Tragic accidents can occur if the operator is not alert to the presence of children. Children
are often attracted to the machine and the mowing activity. Never assume that children
will remain where you last saw them.
Do not operate the trimmer if it vibrates abnormally. Excessive vibration is a sign of damage.
Stop the engine and safely check for damage and repair as required.
Trim-Max Decal
OD64 Trim-N-Mow Decal OD65
Caution Notice Decal
OD67
Trimmer Head
Instruction Decal
OD68

6
Handle Adjustment
Contents of Box:
• Trimmer
Parts bag containing:
• Manual
• Engine manual
• Safety goggles
• Bottle of engine oil
• Trimmer Line
• Cable Clip
Tools Required:
• ½” wrench
Installation of handles:
• Remove loose fasteners from lower handles.
• Pivot handles up and align lower hole in handles with hole on trimmer frame. Install
hardware removed in previous step. Snug, but do not tighten bolts.
• Pivot upper handles to fit the lower handles. Tighten knobs.
• Adjust handles for comfortable operation.
• Tighten all bolts.
Handles may be adjusted up and down and in and out for comfortable operation.
Installation of Wheels for Trim-Max
Refer to Page 12 for illustration.
•Slide axle through the mounting plates.
• Install conical springs with the large diameter side against the axle plate.
• Install spring retainer against the conical spring.
• Slip wheel on one side and install cotter pin.
• Bend cotter pin over to prevent it from falling out.
• Push the axle completely over to the other side.
• Install the second wheel and insert cotter pin and bend. Some compression of the
conical spring is necessary.
Assembly

To stop the trimmer:
• Release the control bail. Engine will stop immediately.
To start the trimmer:
• Remove any built up debris from engine.
• Pull control bail against the handle and hold.
• Push primer button on engine as directed.
• Pull back sharply on recoil starter handle.
• Begin trimming.
Important! For safest operation, make sure debris is directed away from you and others.
7
Preparing Unit For First Use
Operation
Trimming Tips
Important! To ensure proper operation, clean the engine and trimmer
regularly. Remove any build up of chaff from the top of the engine.
• Fill engine crankcase with oil. A bottle has been provided with this unit. DO
NOT OVERFILL.
• Fill the engine fuel tank with gasoline. GASOLINE SHOULD BE ADDED
OUTSIDE IN A WELL-VENTILATED AREA.
• Check to ensure string has been installed properly. A diagram is provided just
above the wheel for proper installation.
• Do not lift the trimmer head when trimming. Let the head rest lightly touching the ground.
• Keep an eye on the length of the trimmer line. As the line gets shorter they become less
effective at cutting and will take longer to trim properly. Replace the line as necessary (see
Installing Trimmer Line).
• Do not trim wet grass.
• Use caution when trimming slopes.
• Use the proper length on line. Using a line too long for the unit will cause stalling and
unacceptable operation.
Troubleshooting
•If engine will not start, remove and check air filter to make sure filter and
carburetor are clean.

8
Installing Trimmer Line
Trim-Max Operation
The Trim-
Max trimmer is designed to also be used as an edge trimmer and to offset left to
right for easier close trimming.
Edge Trimming/ Bevel Cutting
The trimmer disk may be tilted from horizontal to vertical so that it may be used as an
edge trimmer. The head may also be tilted slightly to trim closer. This may be handy for
trimming foundations without damaging the siding.

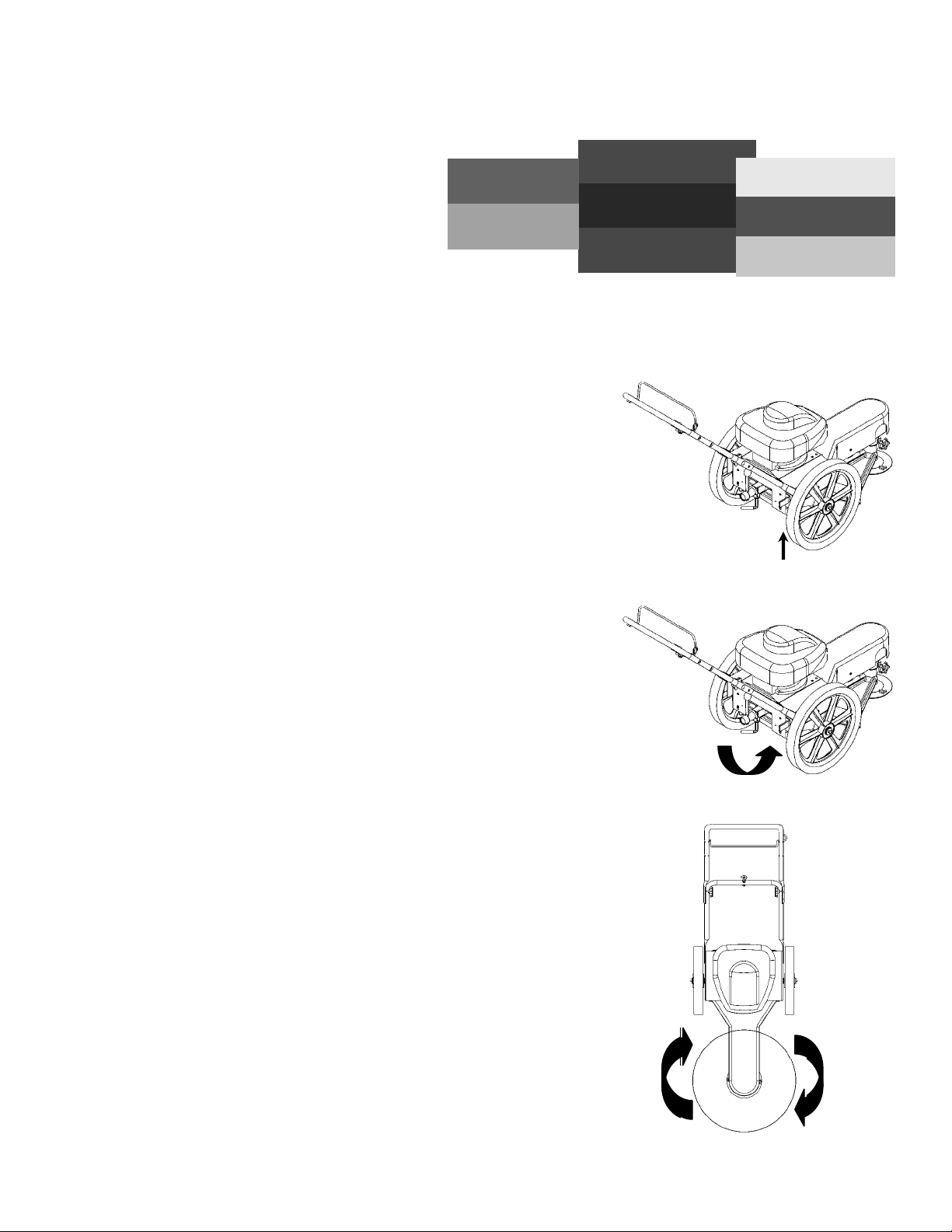

To Tilt:
•Stop unit.
•Make sure head is in the straight forward position (see Offset Trimming).
•Loosen the trimmer tilt clamp lever (clockwise)
•Tilt head to desired position.
•Tighten trimmer tilt clamp lever (counter-clockwise).
•Adjust lower trimmer shield to keep debris from coming back at operator.
Offset Trimming:
The trimmer head may be offset to the left or right to allow trimming under bushes, etc.
To Offset:
•Stop unit.
•Raise offset lever.
•Push or pull handles to achieve desired offset.
•Release offset lever. Make sure head has locked into position.
•Adjust lower trimmer shield to keep debris from coming back at operator.
Important! Note direction of debris when offsetting head.
Offsetting trimmer to the left is recommended.
Trim-Max Tilt Adjustment
Direction of Debris
Trim-Max Pivot Adjustment
Step 1 Step 2 Step 3
Important! Use the proper length of line. Using a line too long for the unit will cause
stalling and unacceptable operation.
Use 18” Trimmer Line Part Number P3618
•Loosely fold trimmer line in half.
•(1) Place loop of line against outside of loop on the trimmer head.
•(2) Bring ends around and through the loop and over the cutter line loop.
•(3) Pull ends to tighten loop.

Engine
•Refer to the engine service manual provided with this unit.
Belt
•Occasionally check the belt for wear. A worn belt should be replaced.
Belt Adjustment
•The TRIM-N-MOW has an automatic belt tightener and needs no further adjustment
•The TRIM-MAX has a
n automatic belt tightener that automatically adjusts when the head is tilted. If you
do not regularly tilt the head on your trimmer, it is recommended that you loosen the head twice a year
(see Edge Trimming).
Belt Replacement
•Remove front belt cover.
•Push trimmer head toward back of unit, compressing tensioner spring.
•Remove old belt.
•Install new belt by first routing belt under the engine and around the engine pulley.
•Push trimmer head toward back of unit, compressing tensioner spring.
•Install belt over front pulley.
•Release trimmer head. Ensure that belt is correctly installed in the groove of the engine and front pulleys.
Reinstall front belt cover.
9
Make sure your trimmer is in safe working condition by keeping the following guidelines in mind every
time you use your trimmer.
•Keep trimmer in good operating condition and keep all guards and shields in place. DO NOT operate
this trimmer if any of the shields and guards are missing.
•Check all fasteners for secure fit to keep equipment in safe working order. Make adjustments as
necessary.
•To reduce fire hazards, keep engine free of grass, leaves or excessive grease.
•DO NOT operate trimmer with a damaged or missing muffler. DO NOT tamper with exhaust system;
this may cause a fire hazard.
•DO NOT operate engine if air cleaner or the cover over the carburetor air intake is missing. Removal
of these parts could create a fire hazard.
•Before cleaning, making adjustments or repairing the trimmer, STOP engine, disconnect spark plug
wire and allow engine to cool.
•Handle gasoline with care. DO NOT smoke or use open flame near gasoline. Use only approved
gasoline containers. Never fuel or run trimmer in poorly ventilated areas, such as a garage or utility
building.
•Always replace fuel tank cap. Be sure to clean up any spilled gasoline.
•Do not change the engine governor settings or over-speed the engine; severe injury or damage may
result.
•Never store mower with gasoline in the tank
inside a building where fumes may reach an open flame or
spark. Always allow engine to cool before storing
Trimmer Maintenance
WARNING – ALWAYS STOP ENGINE AND DISCONNECT SPARK PLUG
WIRE BEFORE PERFORMING ANY ADJUSTMENTS OR SERVICE.
NEVER ADD GASOLINE TO A HOT ENGINE – ALLOW ENGINE TO
COOL BEFORE ADDING GASOLINE.

10
Trim-N-Mow
ST67522BS
ST67522BS-TSC
ST67522CC
Item # Description Part #
1 Briggs & Stratton Engine N/A
2 Nut - Serrated Flange 5/16-18 NB170
3 Bolt - Serrated Flange, 5/16-18 X 1 1/4 NB253
4 Pulley - Engine 2063
5 Washer - SP Bellville NB607
6 Bolt - HHC 3/8-24 X 1 NB238N
7 Cable - Operator Presence 2034B
8 Bolt - Serrated Flange, 5/16-18 X 2 1/4 NB622
9 Knob - Black Plastic 2030
10 Washer - SAE Flat 5/16 NB275
11 Handle - Bail 10397
12 Handle - Upper 10578*
13 Bolt - Carriage, 5/16-18 X 1 3/4 NB587
14 Handle - Lower 10399*
When ordering replacement parts
* USE PAINT CODE: TK=BLACK
Item # Description Part #
15 Guard - Belt 2019
16 Screw - .312-18 X .75 26X249
17 Belt - 57" 2113
18 Base - Lower Motor 2006*
19 Shield - Rubber 2027
20 Base - Upper Motor 2005*
21 Nut - Nyloc 1/2-13 NB281
22 Washer - .531 X 1 1/2 X .062 TR150W
23 Nut - Jam, 1/2-13 NB118
24 Washer - USS Flat, 1/2 NB555
25 Bolt - Serrated Flange, 5/16-18 X 3/4 NB596
26 Cover - Rear 2026*
27 Wheel 2002K
28 Bolt -1/2-13 X 4 NB132

Trimmer Head Assembly for Trim-N-Mow
11
When ordering replacement parts
* USE PAINT CODE: TK=BLACK
Item # Qty. Part # Description
1 1 NB595 Nut - 2 Way Locking Jam 5/8-11
2 1 2049 Pulley - Blade 4.5"
3 2 NB149 Washer - 5/8 X 1
4 2 B985/8 Bearing
5 1 18846 Shaft - Blade
6 1 18849* Assembly - Head
7 1 NB586 Nut - Hex Jam 5/8-11
8 1 2021* Disc - Spinner Weldment
9 1 NB598 Nut - Serrated Flange, 5/8-11
10 1 2035 Roller - Threaded
11 1 2033 Spring - Compression
12 1 NB185 Washer - 1 1/4ID X 1 7/8OD 10 Ga.
13 1 2042 Guard - String
14 2 NB579 Washer - Fender, 5/16 X 1 1/4
15 3 26x249 Screw - .312-18 X .75
16 1 NB181 Nut - Nyloc 5/16-18
17 2 15748* Head Brace
18 1 17651* Slide - Weldment
19 1 NB106 Bolt - 5/16"-18 X 2 3/4

12
Item # Part # Description
1 2106* Axle Plate
2 14416 Axle
3 NB126 Cotter Pin
4 10004 Conical Spring
5 2003K Wheel
6 18818 Wheel Bearing
7 T2PB Spring Retainer
8 NB177 Washer
Axle Detail for Trim-Max
When ordering replacement parts
* USE PAINT CODE: TK=BLACK
Trimmer Head Assembly for Trim-Max
Item # Qty Part # Description
1 1 NB595 Nut - Lock Jam, 5/8-11
2 1 2049 Pulley - Blade, 4.5"
3 2 NB149 Washer - 5/8 X 1
4 2 B985/8 Bearing
5 1 2124 Shaft - Spinner
6 1 2110* Head - Weldment
7 1 NB586 Nut - Hex Jam, 5/8-11
8 1 2021* Disc - Spinner Weldment
9 1 NB598 Nut - Serrated Flange, 5/8-11
10 1 2035 Roller - Threaded
11 1 2107* Slide - Weldment
12 1 2033 Spring - Compression
13 1 2043** Clamp - String Shield
14 1 NB110** Bolt - Carriage, 5/16-18 X 2 1/4
15 2 NB275** Washer - SAE Flat 5/16
16 1 2084** Spacer - String Shield Clamp
17 1 2042** Guard - String
18 1 2030** Knob
19 1 B19BLACK Knob - Shift
20 1 2103A Pivot - Handle
21 1 NB210Z Nut - 5/16-18
22 1 2075 Clamp - Tilt; U Bolt
23 1 2068 Cap - Plastic, 1 1/4"
24 1 NB170 Nut - Serrated Flange 5/16-18
25 1 NB181 Nut - Nyloc 5/16-18
26 1 NB594 Nut - Coupling, 5/16-18 X 1 3/4
27 1 NB173 Nut - Jam 5/16-18
28 1 2083 Handle - Bent
29 1 2078 Grip - Tilt Handle
**Items 13-18 can be purchased
collectively by ordering part # 2076.

Trim-Max
DST67522BS
13
Item # Description Part # Item # Description Part #
1 Briggs & StrattonEngine N/A 17 Screw - .312-18 X .75 26X249
2 Nut - Serrated Flange 5/16-18 NB170 18 Belt - 57" 2113
3
Bolt- Serrated Flange 5/16-18 X1 1/4
NB253 19 Base - Upper Motor 2005*
4 Pulley- Engine 2063 20 Washer - Mach 1/2 NB177
5 Washer - SP Bellville NB607 21 Nut - Nyloc 3/8-16 NB182
6 Bolt - HHC 3/8-24 X 1 NB238N 22 Shield - Assembly 2076
7 Cable - Operator Presence 2034B 23 Nut - Nyloc 5/16-18 NB181
8 Bolt - Serrated Flange 5/16-18X2 1/4 NB622 24 Spring 2069
9 Pivot - Handle Grip 2077 25 Strip - Wear 2116
10 Knob - Black Plastic 2030 26 Bolt- Serrated Flange 5/16-18 X 3/4 NB596
11 Washer - SAE Flat 5/16 NB275 27 Base - Lower Motor 2006*
12 Handle - Bail 10397 28 Plate - Pivot Weldment 2073*
13 Handle - Upper 10578* 29 Bolt- 5/16-18 X 1 NB501
14 Bolt - Carriage 5/16-18 X 1 3/4 NB587 30 Cover - Rear 2126*
15 Handle - Lower 10399* 31 Spacer B99S
16 Guard - Belt 2119 32 Stop - Pivot 2040*
When ordering replacement parts
* USE PAINT CODE: TK=BLACK
SEE DETAIL
PAGE 12
SEE DETAIL
PAGE 12

OWNER’S
MANUAL
Each trimmer has its own model number. Each engine has its
own model number. The model number for the trimmer will be
found on the left hand side of the motor base. The model
number for the engine will be found on the top of the blower
fan housing.
All trimmer parts listed herein may be ordered directly from
Swisher or your nearest Swisher dealer.
All engine parts may be ordered from the nearest dealer of the
engine supplied with your mower.
WHEN ORDERING PARTS, PLEASE HAVE THE
FOLLOWING INFORMATION AVAILABLE:
* PRODUCT – TRIMMER
* SERIAL NUMBER - _______________
* MODEL NUMBER - _______________
* ENGINE MODEL NUMBER - _______________
TYPE - _______________
* PART NUMBER WITH PAINT CODE
* PART DESCRIPTION
TELEPHONE - 1-800-222-8183
FAX - 1-660-747-8650
SWISHER
1602 CORPORATE DRIVE
WARRENSBURG, MO 64093
Visit us at: www.swisherinc.com
MODEL NO.
ST67522BS
ST67522BS-TSC
ST67522CC
DST67522BS

1) Garantía del motor Todos los motores que se utilizan en nuestros productos poseen una
garantía separada que las extiende el fabricante a cada motor.
Cualquier problema en el funcionamiento del motor es
responsabilidad del fabricante del motor y de ninguna manera
Swisher o sus agentes son responsables por la garantía del motor. El
teléfono de atención de Briggs & Stratton Engine Service Hot Line es
1-800-233-3723.
2) Uso Comercial Este producto no ha sido diseñado para uso comercial y no posee
garantía comercial.
3) Limitación Esta garantía se aplica sólo a los productos que se han ensamblado,
ajustado y operados correctamente de acuerdo con las instrucciones
contenidas en este manual. Esta garantía no se aplica a ningún
producto de Swisher que ha sido objeto de modificaciones, mal uso,
abuso, ensamblaje o instalación incorrectos, daños en el embarque, o
a un desgaste normal del producto.
4) Exclusiones Están excluidos de esta garantía el desgaste normal, los ajustes
normales y el mantenimiento normal.
En caso de que usted tenga un reclamo amparado por esta garantía, debe regresar el producto a un
representante de servicio autorizado. Todos los cargos de transporte, daños o pérdida que se produzcan
durante el transporte de las piezas suministradas para el cambio o reparación bajo esta garantía los
cubrirá el comprador. Si tiene preguntas relacionadas con esta garantía, por favor llámenos al número
gratis 1-800-222-8183. Antes de procesar cualquier reclamo cubierto por la garantía, necesitamos saber
el número del modelo, el número del serial y el nombre del distribuidor Swisher autorizado en donde
usted compró la podadora.
ESTA GARANTÍA NO SE APLICA A DAÑOS INCIDENTALES O CONSECUENCIALES Y
CUALQUIERA DE LAS GARANTÍAS IMPLÍCITAS SE LIMITAN AL MISMO PERIODO DE
TIEMPO ESTABLECIDO AQUÍ, PARA TODAS LAS GARANTÍAS EXPRESAS. Algunos estados
no permiten la limitación de los daños consecuenciales o las limitaciones en la duración de una garantía
implícita, así que las limitaciones o las exclusiones de arriba es posible que no apliquen para usted. Esta
garantía le otorga derechos legales específicos y usted puede tener otros derechos, los cuales varían de
un estado a otro. Esta es una garantía limitada de acuerdo a como se ha definido en la ley Magnuson-
Moss Act de 1975.
GARANTÍA LIMITADA
La garantía que el fabricante otorga al comprador original es: Este producto está libre de defectos en los
materiales y la mano de obra por un periodo de dos (2) años desde la fecha de compra por parte del
comprador consumidor original. Repararemos o cambiaremos, a nuestra discreción, las partes que se
determine estén defectuosas debido a los materiales o a la mano de obra. Esta garantía está sujeta a las
siguientes limitaciones y exclusiones:
2

•Lea, comprenda y siga todas las instrucciones del manual y sobre la orilladora antes
de encenderla
•Lea cuidadosamente este manual. Familiarícese con los controles y cómo operar
correctamente la unidad.
•Sólo permita que los adultos responsables, que estén familiarizados con las
instrucciones operen la unidad.
•
Limpie el área de objetos tales como rocas, juguetes, etc., que pudieran ser arrojados
por la unidad.
•Asegúrese de que no haya otras personas antes de hacer recortes. Detenga la
unidad si alguien entra al área.
•Esté alerta sobre la dirección de la descarga de la orilladora y no la dirija hacia nadie.
•No dirija la descarga de la orilladora hacia objetos rompibles, tales como ventanas,
etc.
•No ponga en funcionamiento la orilladora sin que tenga colocadas todas las
protecciones y pantallas.
•Nunca deje la máquina funcionando sin supervisión.
•Pode sólo bajo la luz del día o con buena luz artificial.
•No opere la orilladora mientras esté bajo la influencia del alcohol o de drogas.
•Tenga cuidado con el tráfico cuando esté operando cerca de vías de comunicación.
•Use la orilladora de acuerdo a lo proyectado por el fabricante y como se describe en
el manual.
•No ponga a funcionar la orilladora si se ha caído o está dañada de alguna forma.
Siempre haga que reparen los daños antes de ponerla a funcionar.
•Siempre use gafas de seguridad o protectores para los ojos cuando use la orilladora.
•Vístase adecuadamente. No opera la orilladora cuando esté descalzo o cuando use
sandalias abiertas. Use sólo zapatos sólidos para una buena tracción cuando esté
rebajando. Use camisas manga larga o chaquetas, también use pantalones largos.
No pode usando pantalones cortos.
•Mantenga los ojos y la mente en su orilladora y en el área que está podando.
•No permita que otros intereses lo distraigan.
•No coloque las manos y los pies cerca o debajo de las piezas rotatorias.
•Antes de limpiarla inspeccione o repare la orilladora, pare el motor y desconecte el
cable de la bujía y manténgalo lejos de la bujía para evitar un arranque accidental.
•No opere la orilladora si vibra anormalmente. La vibración excesiva es una señal de
daño.
Pare el motor y revise cuidadosamente el daño y repárelo como sea necesario.
•No ponga a funcionar la orilladora sobre grama húmeda, donde no sea posible una
pisada firme. Camine, nunca corra.
•Detenga la orilladora cuando cruce sobre sendas de grava, etc.
3
Instrucciones sobre seguridad
Este símbolo de alerta de seguridad indica mensajes importantes en
este manual. Cuando vea este símbolo, lea cuidadosamente el mensaje
que sigue y esté alerta a la posibilidad de lesiones personales

4
Las pendientes son un factor principal relacionado
con
la p
érdida de
control y de accidentes por resbalones, los cuales pueden ocasionar
lesiones graves. Todas las pendientes exigen mayor precaución. Si se
siente incómodo en una pendiente no realice la poda.
Funcionamiento en pendiente
•
SÍ: Pode a través de la cara de una pendiente y no arriba y abajo
•SÍ: Quite los objetos tales como rocas, ramas de árboles, etc.
•SÍ: Esté pendiente de los agujeros, los surcos o los topes. El césped alto puede
esconder los obstáculos.
•NO: Pode cerca de declives, zanjas o terraplenes. El operador podría perder
apoyo o balance.
•NO: Pode en exceso las pendientes pronunciadas
•NO: Pode sobre el césped húmedo. La pisada sin apoyo podría ocasionar
resbalones.
Niños
•
Mantenga a los niños fuera del área y bajo la supervisión de otro adulto
responsable.
•Esté alerta y apague la máquina si los niños entran al área.
•Antes y cuando repase, observe hacia atrás y hacia abajo si hay niños.
•Nunca permita que los niños pongan a funcionar esta máquina.
•Tenga mayor cuidado cuando se aproxime a las esquinas ciegas, arbustos, árboles
o hacia otros objetos que puedan obstruir la visión.
•Tenga mucho cuidado cuando manipule gasolina y otros combustibles. Son
inflamables y sus gases son explosivos.
•Use sólo un recipiente aprobado.
•Nunca quite la tapa de la gasolina o añada combustible con el motor encendido.
•Permita que el motor se enfríe antes de agregarle más combustible. No fume.
•Nunca recargue de combustible la máquina en ambientes interiores.
•Nunca almacene la máquina o el recipiente de combustible donde haya una llama
abierta, tal como un calentador de agua.
•Nunca ponga a funcionar una máquina en un área cerrada.
•Mantenga las tuercas y los pernos roscados apretados y el equipo en buena
condición.
•Nunca interfiera los dispositivos de seguridad
•Mantenga la máquina libre de grama, hojas o de otras partículas. Limpie los
derrames de aceite y de combustible. Permita que la máquina se enfríe antes de
almacenarla.
•Detenga e inspeccione el equipo si golpea un objeto. Repárelo, si es necesario,
antes de volverlo a encender.
•Nunca haga reparaciones o ajustes con el motor encendido.
Servicio

5
Cuando está en funcionamiento, cualquier cortadora puede chocar con objetos extraños que podrían ser
lanzados a los ojos, lo que podría causar lesiones graves. Siempre use lentes de seguridad certificados o
gafas de seguridad de visión amplia sobre los anteojos, antes de fijar la vista en cualquier maquina cortadora
y mientras esté operando tal máquina.
El funcionamiento de cualquier cortadora produce ondas sonoras que pueden dañar el oído humano. Se
recomienda protección para los oídos.
¡PRECAUCIÓN! Pueden ocurrir accidentes trágicos si el operador no está alerta a la presencia de
los niños. Los niños, a menudo, se sienten atraídos por las máquinas y por la actividad de podar.
Nunca asuma que los niños se quedarán donde usted los vió anteriormente.
No opere la orilladora si vibra anormalmente. La vibración excesiva es una señal de daño. Pare el motor
y revise con cuidado el daño y repárelo como sea necesario.
Trim-Max Decal
OD64 Trim-N-Mow Decal OD65
Decal OD67 Trim Notificación
de advertencia
Decal OD68
Instrucción para
la cabeza
recortadora

6
Ajuste del mango
Las cajas contienen:
• Orilladora
Contenido de las piezas en bolsas:
• Manual
• Manual del motor
• Gafas de seguridad
• Botella de aceite de motor
• Línea cortadora
• Sujetador de cable
Herramientas necesarias:
• Llave de 12,7 mm
Instalación de los mangos
• Quite los sujetadores sueltos de los mangos inferiores
• Déle vuelta hacia arriba a los mangos y alinee el agujero inferior de los mangos con el
agujero del marco de la orilladora.
• Instale los accesorios que se quitaron en el paso anterior. Ajuste, pero no apriete los pernos
roscados.
• Déle vuelta a los mangos superiores para que se acoplen con los mangos inferiores. Apriete
los botones.
• Ajuste los mangos para que funcionen cómodamente.
• Apriete todos los pernos roscados.
Los mangos se pueden ajustar hacia arriba y hacia abajo y hacia adentro y hacia fuera para
proporcionar un funcionamiento cómodo.
Instalación de las ruedas para Trim-Max
Refiérase a la página 12 y vea las ilustraciones
•Deslice el eje a través de las placas de montaje.
• Instale los resortes cónicos con el lado de diámetro mayor apoyado contra la placa del eje.
• Instale la primavera de retención contra el resorte cónico.
• Deslice la rueda hacia un lado e instale el pasador de chaveta.
• Doble el pasador de chaveta para evitar que se caiga.
• Empuje el eje totalmente hacia el otro lado.
• Instale la segunda rueda e introduzca el pasador de chaveta y dó
blelo. Es necesario comprimir un poco
los resortes cónicos.
Ensamblaje

Para detener la orilladora:
• Libere la varilla de control. El motor se parará inmediatamente.
Para encender la orilladora:
• Quite cualquier partícula acumulada en el motor.
• Hale la varilla de control contra el mango y mantenga.
• Presione el botón cebador del motor, como se indicó.
• Vuelva a halar repentinamente el mango del arrancador de cuerda
¡Importante! Para un funcionamiento más seguro, compruebe que los fragmentos no estén
dirigidos hacia usted o hacia otros.
¡Importante! En las unidades de arranque de 12 voltios. Para un desempeño óptimo de la batería,
debe funcionar el motor por al menos 15 minutos después del arranque para mantener la batería
cargada.
7
Preparación de la unidad para uso por primera vez
Funcionamiento
Consejos para podar
¡Importante! Para asegurar un funcionamiento adecuado, limpie el motor y la
orilladora con regularidad. Quite de la parte superior del motor cualquier
acumulación de paja desmenuzada.
• Llene el cárter del motor con aceite. Con esta unidad se ha suministrado un envase con aceite. NO
LO SOBRELLENE.
• Llene el tanque de combustible del motor con gasolina.
LA GASOLINA DEBE AGREGARSE EN EL EXTERIOR, EN UN ÁREA BIEN VENTILADA.
• Inspeccione para estar seguro de que la cuerda se ha instalado correctamente. Para realizar una
instalación correcta, se ha proporcionado un diagrama, y está exactamente arriba de la rueda
• No levante la cabeza recortadora cuando esté podando. Deje que la cabeza descanse levemente,
tocando la tierra.
• Mantenga un ojo sobre la longitud de la línea recortadora. A medida que la línea se hace más corta
también se hace menos efectiva para cortar y llevará más tiempo para podar adecuadamente. Cambie
la línea cuando sea necesario. (Vea la instalación de la línea recortadora).
• No pode la grama húmeda.
• Tenga cuidado cuando recorte en pendientes.
• Use la longitud apropiada de la línea. El uso de una línea demasiado larga para la unidad, ocasionará
atascamientos y mal funcionamiento.
Solucion de problemas
•Si no se arranque el motor, quitar el filtro de aire para asegurarse que el filtro y el
carburador estan limpios.
