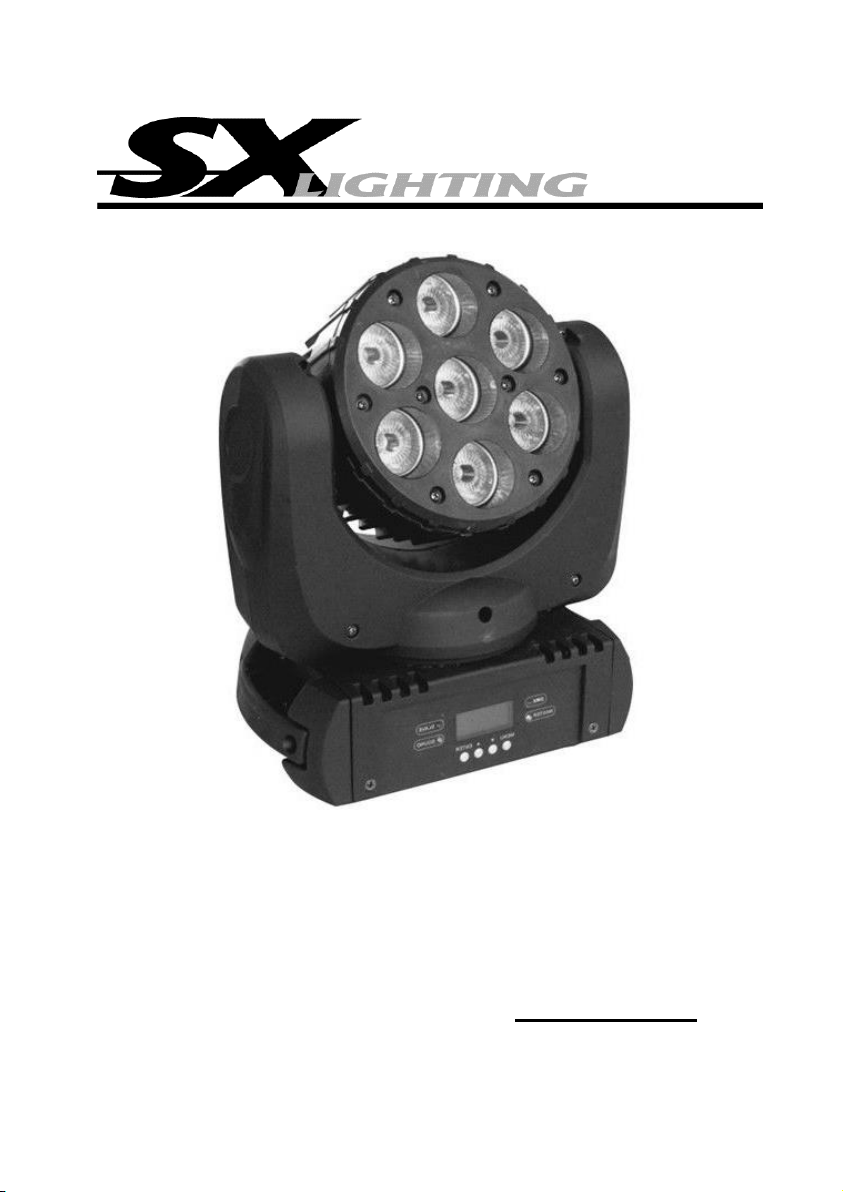

SX Lighting ROCKIN'HEAD User manual

ROCKIN’HEAD
Notice d’utilisation

1. CONSIGNES DE SECURITE
Conservez le présent manuel avec l’équipement pour références ultérieures. En case de vente de
l’équipement à un autre utilisateur, il est important que la notice d’utilisation soit jointe à l’appareil afin que le
nouvel utilisateur dispose des informations nécessaires à son utilisation et puisse prendre connaissance des
mises en gardes relatives à la sécurité.
Important:
En cas de disfonctionnements liés à une mauvaise utilisation de l’appareil et à un non-respect
des consignes décrites dans cette notice, l’annulation de la garantie est applicable et votre
revendeur pourra décliner toute responsabilité
Déballez le produit et vérifiez qu’il n’y ait pas eu de dommages pendant le transport.
L’appareil est destiné à un usage en intérieur uniquement. Utilisez-le dans un endroit sec.
L’appareil DOIT être installé et utilisé par du personnel qualifié.
NE PAS laisser l’appareil à portée des enfants. Ne pas les laisser utiliser l’appareil.
Utilisez des élingues de sécurité pour fixer l’appareil. Ne jamais porter l’appareil par sa tête mais
toujours par sa base.
L’appareil doit être installé dans un endroit aéré et bien ventilé. Placez-le à au moins 50 cm de tout
objet ou de toute surface.
Assurez-vous que les ouïes de ventilation ne soient pas obstruées afin d’éviter une surchauffe de
l’appareil.
Avant d’utiliser l’appareil, assurez-vous que l’alimentation soit compatible avec la tension locale.
Il est important de relier le fil jaune/vert à la terre afin d’éviter tout risque de choc électrique.
Température ambiante maximum : 40°C. Ne pas faire fonctionner l’appareil quand la température est
au-dessus de 40 °C.
NE PAS connecter l’appareil à un dimmer.
Lors de la première utilisation, il peut y avoir un léger dégagement de fumée ou odeur, ceci est
normal. Les effets vont disparaître au bout de 15 minutes environ.
Assurez-vous qu’il n’y ait pas de produits inflammables à côté de l’appareil afin d’éviter tout risque de
feu.
Surveillez régulièrement le cordon d’alimentation. S’il est endommagé, veuillez les remplacer
immédiatement.
La température du boitier peut atteindre 85°C. Ne jamais toucher l’appareil à mains nues pendant son
fonctionnement. Attendez 15 minutes avant de remplacer la lampe ou d’effectuer toute autre
réparation.
NE PAS verser des liquides inflammables ou de l’eau et ne pas introduire d’objet dans l’appareil. Si
cela arrivait, éteignez et débranchez immédiatement l’appareil.
NE PAS utiliser l’appareil dans un endroit sale et poussiéreux. Nettoyez l’appareil régulièrement.
NE PAS toucher les fils pendant le fonctionnement de l’appareil afin d’éviter tout choc électrique.
NE PAS laisser le cordon d’alimentation s’enrouler avec d’autres câbles.
La distance minimum entre l’appareil et la surface éclairée doit être de plus de 12m.
Lire attentivement les consignes ci-après. Elles contiennent des informations
importantes sur la sécurité de l'installation ainsi que sur l'utilisation et la
maintenance de l'équipement.

Débranchez l’appareil avant de changer la lampe ou le fusible ou avant de faire toute réparation ou
entretien de l’appareil.
Remplacez le fusible ou la lampe par un de même type.
Dans le cas de problèmes importants dans le fonctionnement de l’appareil, arrêtez l’appareil
immédiatement.
Ne jamais allumer ou éteindre l’appareil plusieurs fois d’affilée.
Le boîtier, les lentilles ou le filtre UV doivent être remplacés s’ils sont endommagés.
NE PAS ouvrir l’appareil, il n’y a pas de pièces détachées
Ne jamais essayer de réparer l’appareil par vous-même. Les réparations faites par des personnes
non qualifiées peuvent entraîner des dommages importants sur l’appareil. Veuillez contacter votre
revendeur.
Débranchez l’appareil du secteur si vous ne l’utilisez pas pendant une longue période.
Toujours utilisez le carton d’emballage d’origine lors du transport de l’appareil.
Caution：
Ne pas exposer l’appareil à la pluie ou à l’humidité pour éviter tout risque de choc électrique.
Risque d’explosion due à la chaleur de la lampe. Ne pas ouvrir l’appareil pendant les 15 minutes
après avoir éteint l’appareil.
Remplacez la lampe si celle-ci est endommagée, déformée ou si la durée d’utilisation est expirée.
NE JAMAIS regarder le faisceau lumineux directement.
NE JAMAIS toucher la lampe à mains nues.
NE PAS utiliser l’appareil sans la lampe ou si le boitier est endommagé.
Installation :
L’appareil doit être correctement fixé afin d’éviter toute vibration ou glissement lorsque celui-ci est en
marche. Assurez-vous que la structure puisse supporter 10 fois le poids de l’appareil. Utilisez des élingues
de sécurité pouvant supporter 12 fois le poids de l’appareil.
L’appareil doit être fixé par du personnel qualifié.
2. CARACTERISTIQUES TECHNIQUES
-PAN / TILT : 630° / 240° avec vitesse ajustable
-Modes de pilotage : DMX, Master/Slave, Musical
-Canaux DMX : 9, 12, 16
-Dimming 0-100%
-Strobe électronique avec effets variables
Alimentation : AC 100-240V, 50/60Hz
Consommation : 100W
Source lumineuse : 7 x 12W LED CREE
Fusible : T 6.3A
Dimensions : 307 x 267 x 168 mm
Poids : 5.1kg

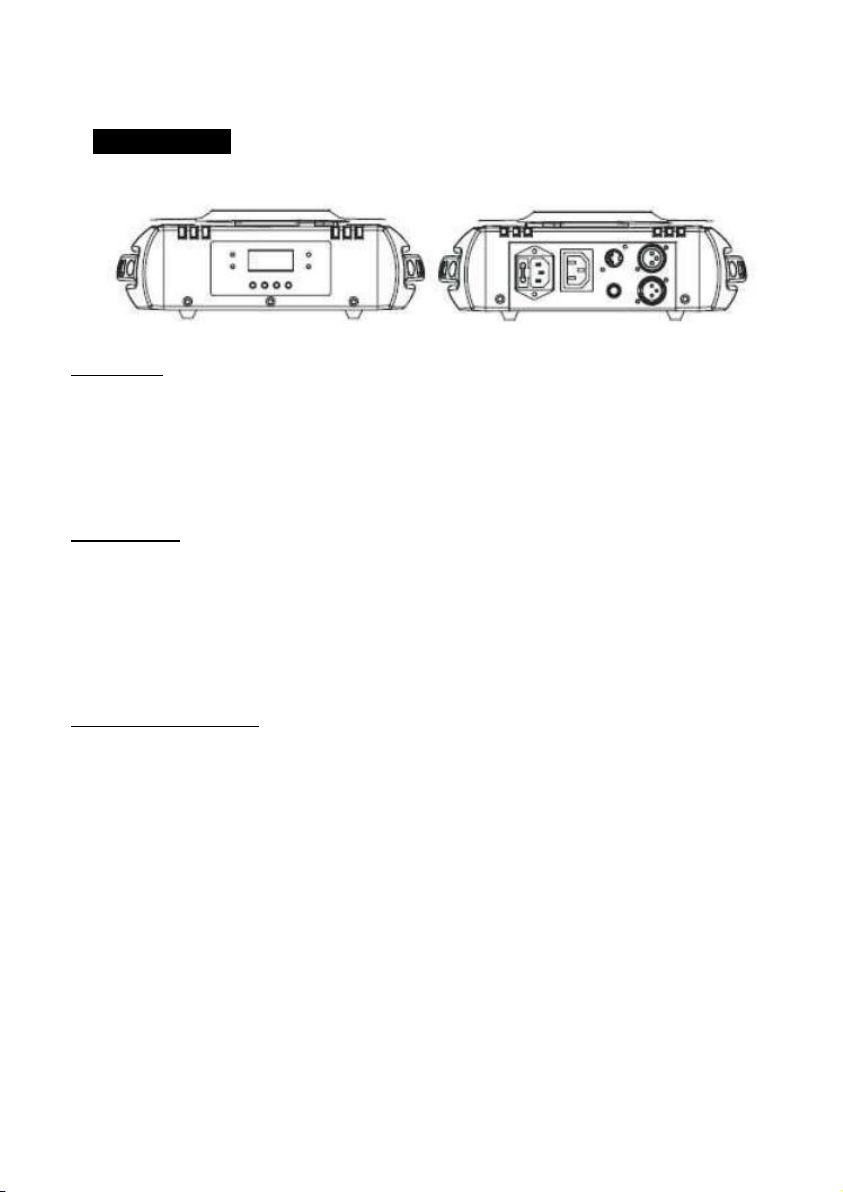

3.DESCRIPTION
FACE AVANT
DMX LED : LED ON lorsqu’un câble DMX est branché
MASTER LED : LED ON lorsque l’appareil est en mode Master
SLAVE LED : LED ON lorsque l’appareil est en mode Slave
SOUND LED : LED ON lorsque l’appareil est en mode Musical
Boutons de réglage : MENU / UP / DOWN / ENTER
FACE ARRIERE
Entrée / sortie pour câble d’alimentation
Interrupteur ON/OFF
DMX IN : entrée câble XLR 3 broches pour lier l’appareil à un contrôleur
DMX OUT : sortie câble XLR 3 broches pour lier l’appareil à un autre appareil
Fusible T 6.3A : protège l’appareil en cas de surtension

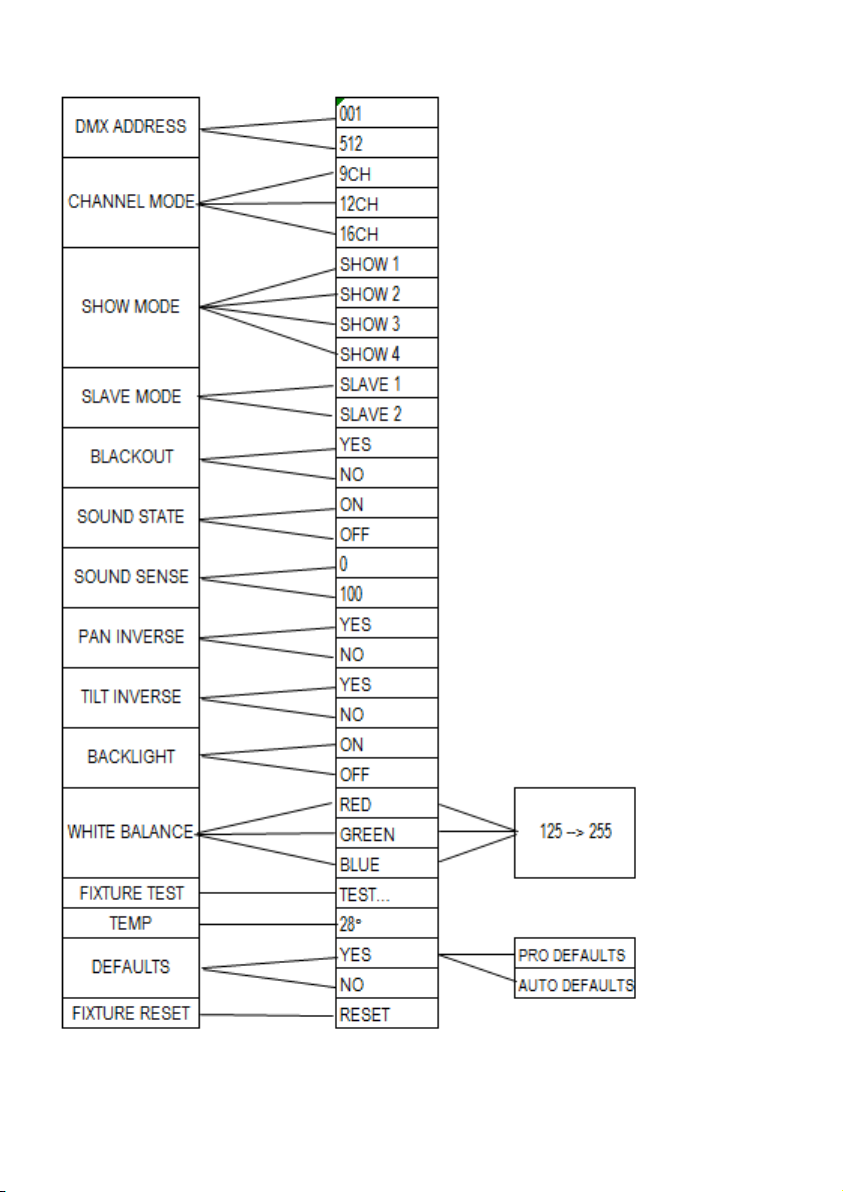

FONCTIONS PRINCIPALES
Allumez l’appareil, appuyez sur MENU puis sur UP ou DOWN jusqu’à ce que la fonction choisie
s’affiche. Appuyez sur ENTER, puis sur UP ou DOWN pour faire défiler les différents sous-
menus. En appuyant sur ENTER, vous sauvegardez votre choix et retournez automatiquement
au menu principal. Pour revenir au menu précédent, appuyez sur MENU ou n’appuyez sur aucun
bouton durant 1 minute.

DMX ADDRESS : appuyez sur ENTER pour confirmer votre sélection. Utilisez les boutons UP et
DOWN pour sélectionner une adresse de 0 à 512. Appuyez sur ENTER pour sauvegarder ou MENU
pour revenir au menu précédent.
CHANNEL MODE : appuyez sur ENTER pour confirmer votre sélection. Utilisez les boutons UP et
DOWN pour sélectionner un canal DMX : 9, 12 ou 16. Appuyez sur ENTER pour sauvegarder ou
MENU pour revenir au menu précédent.
SHOW MODE : appuyez sur ENTER pour confirmer votre sélection. Utilisez les boutons UP et
DOWN pour sélectionner un show : SHOW 1 ou SHOW 2 ou SHOW 3 ou SHOW 4. Appuyez sur
ENTER pour sauvegarder ou MENU pour revenir au menu précédent.
SLAVE MODE : appuyez sur ENTER pour confirmer votre sélection. Utilisez les boutons UP et
DOWN pour sélectionner SLAVE 1 (=normal) ou SLAVE 2 (2-light show). Appuyez sur ENTER pour
sauvegarder ou MENU pour revenir au menu précédent.
BLACKOUT : appuyez sur ENTER pour confirmer votre sélection. Utilisez les boutons UP et DOWN
pour sélectionner YES (blackout) ou NO (normal). Appuyez sur ENTER pour sauvegarder ou MENU
pour revenir au menu précédent.
SOUND STATE : appuyez sur ENTER pour confirmer votre sélection. Utilisez les boutons UP et
DOWN pour sélectionner ON (=mode musical) ou OFF. Appuyez sur ENTER pour sauvegarder ou
MENU pour revenir au menu précédent.
SOUND SENSE : appuyez sur ENTER pour confirmer votre sélection. Utilisez les boutons UP et
DOWN pour ajuster la sensibilité de 0 à 100. Appuyez sur ENTER pour sauvegarder ou MENU pour
revenir au menu précédent.
PAN INVERSE : appuyez sur ENTER pour confirmer votre sélection. Utilisez les boutons UP et
DOWN pour sélectionner YES (pan inversé) ou NO (normal). Appuyez sur ENTER pour sauvegarder
ou MENU pour revenir au menu précédent.
TILT INVERSE : appuyez sur ENTER pour confirmer votre sélection. Utilisez les boutons UP et
DOWN pour sélectionner YES (tilt inversé) ou NO (normal). Appuyez sur ENTER pour sauvegarder
ou MENU pour revenir au menu précédent.
BACKLIGHT : appuyez sur ENTER pour confirmer votre sélection. Utilisez les boutons UP et DOWN
pour sélectionner ON (=affichage on) ou OFF. Appuyez sur ENTER pour sauvegarder ou MENU pour
revenir au menu précédent.
WHITE BALANCE : appuyez sur ENTER pour confirmer votre sélection. Utilisez les boutons UP et
DOWN pour sélectionner une couleur : RED / GREEN / BLUE. Appuyez sur ENTER pour valider
votre couleur puis sur les boutons UP et DOWN pour ajuster l’intensité. Appuyez sur ENTER pour
sauvegarder ou MENU pour revenir au menu précédent
FIXTURE TEST : appuyez sur ENTER pour confirmer votre sélection. L’appareil va automatiquement
lancer un test.

TEMP : appuyez sur ENTER pour confirmer votre sélection. L’affichage va indiquer la température
actuelle de l’appareil. Appuyez sur MENU pour revenir au menu précédent.
DEFAULTS : appuyez sur ENTER pour confirmer votre sélection. Avec les boutons UP et DOWN,
sélectionnez NO ou YES. En sélectionnant YES, vous avez accès au sous-menu : PRO ou AUTO.
PRO (Installation par défaut pour les professionnels)
-Mode Slave 1
-Fonction Blackout activée (YES)
-Fonction Sound désactivée (OFF)
-PAN normal (pas inversé)
-TILT normal (pas inversé)
-Fonction Backlight OFF (affichage OFF)
AUTO (installation par défaut en mode automatique)
-Mode Slave 1
-Fonction Blackout désactivée (NO)
-Fonction Sound activée (ON)
-PAN normal (pas inversé)
-TILT normal (pas inversé)
-Fonction Backlight ON (affichage ON)
FIXTURE RESET : appuyez sur ENTER pour confirmer votre sélection. L’affichage va clignoter.
Appuyez une nouvelle fois sur ENTER pour valider. Tous les canaux vont reprendre leur position
initiale.
REGLAGE DE LA POSITION DE DEPART –HOME POSITION ADJUSTEMENT
Pour accéder au menu OFFSET, appuyez pendant 3 secondes sur le bouton ENTER. Utilisez les boutons
UP et DOWN pour sélectionner PAN OFFSET ou TILT OFFSET. Appuyez sur ENTER pour valider votre
couleur puis sur les boutons UP et DOWN pour ajuster de 127 à -127. Appuyez sur ENTER pour
sauvegarder ou MENU pour revenir au menu précédent
4. UTILISATION
4.1 MODE MASTER / SLAVE (programmes préenregistrés)
En créant une chaine de plusieurs appareils, vous devez sélectionnez un produit en Master et tous les
autres en Slave. Dans ce cas, tous les appareils en mode Slave suivront les paramétrages de l’appareil en
Master.
Appareil MASTER : sélectionnez un show dans SHOW MODE, l’appareil fonctionnera en mode musical
Appareil SLAVE : sélectionnez Sl 1 (normal) ou Sl 2 (show 2 jeux de lumière) dans le SLAVE MODE
Lorsque vous utilisez le mode Slave 2, cela veut dire que vous ne souhaitez pas forcément que cet appareil
fonctionne exactement de la même façon que le Master. Cela permet de créer des contrastes, même avec 2
appareils

4.2 UTILISATION AVEC UN CONTROLEUR DMX
Si vous utilisez un contrôleur DMX universel pour contrôler les unités, vous devez régler l'adresse DMX de 1
à 512 pour que les unités puissent recevoir le signal DMX. Appuyez sur le bouton MENU pour sélectionner
DMX ADDRESS. Appuyez sur ENTER. L’adresse en cours clignote. Utilisez les boutons UP et DOWN pour
régler l’adresse de 0 à 512. Appuyez sur ENTER pour enregistrer. Appuyez sur le bouton MENU pour
retourner au menu précédent ou ne touchez aucun bouton pendant 7 secondes.
Veuillez-vous référer au tableau ci-dessous pour régler l’adresse DMX des quatre premiers appareils :
Mode
Adresse
appareil 1
Adresse
appareil 2
Adresse
appareil 3
Adresse
appareil 4
9 CANAUX
1
10
19
28
12 CANAUX
1
13
25
37
16 CANAUX
1
17
33
49
MODE 9 CANAUX
CH1
0
NO Function
1-255
X Axis
CH2
0
NO Function
1-255
Y Axis
CH3
0-15
NO Function
16-132
Strobe from slow to fast
133-185
Strobe from dark to bright
186-231
Strobe from bright to dark
232-239
No function
240-247
Strobe from fast to slow
248-255
No function
CH4
0
NO Function
1-255
Red color from dark to bright
CH5
0
NO Function
1-255
Green color from dark to bright
CH6
0
NO Function
1-255
Blue color from dark to bright
CH7
0
NO Function
1-255
White color from dark to bright

CH8
0
NO Function
1-255
Total dimming from dark to bright
CH9
0-079
Enable blackout while Pan/Tilt
move
080-199
Disable blackout while Pan/Tilt
move
200-209
Reset all
210-239
No fonction
240-255
Stand alone with sound
MODE 12 CANAUX
CH1
0-19
No function
20-49
Open lights
50-64
Strobe from fast to slow
65-69
Open lights
70-103
Strobe from bright to dark
104-129
Strobe from slow to fast
130-204
Strobe effect 1
204-244
Strobe effect 2
245-255
Open lights
CH2
0
No function
1-255
Total dimming from dark to bright
CH3
0
No function
1-255
X Axis
CH4
0
No function
1-255
Pan fine
CH5
0
No function
1-255
Y Axis
CH6
0
No function
1-255
Tilt fine

CH7
0-9
No function
10-14
Reset all
14-99
Enable blackout while Pan/Tilt
move
100-249
Disable blackout while Pan/Tilt
move
250-255
Stand alone with sound
CH8
0-9
No function
10-255
Color
CH9
0
NO Function
1-255
Red color from dark to bright
CH10
0
NO Function
1-255
Green color from dark to bright
CH11
0
NO Function
1-255
Blue color from dark to bright
CH12
0
NO Function
1-255
White color from dark to bright
MODE 16 CANAUX
CH1
0
No function
1-255
X Axis
CH2
0
No function
1-255
Pan fine
CH3
0
No function
1-255
Y Axis
CH4
0
No function
1-255
Tilt fine
CH5
0
No function
1-255
XY Axis speed
CH6
0-15
No function
16-255
XY Axis automatic,light doesn’t shine
CH7
0-49
No function
50-255
XY Axis auto speed

CH8
0-79
Enable blackout while Pan/Tilt move
80-199
Disable blackout while Pan/Tilt
move
200-209
Reset all
210-239
No function
240-255
Stand alone with sound
CH9
0
No function
1-255
Total dimming
CH10
0-15
No function
16-131
Strobe from slow to fast
132-139
No function
140-181
Strobe from dark to bright
182-231
Strobe from bright to dark
232-239
No function
240-247
Strobe effect 1
248-255
No function
CH11
0
NO Function
1-255
Red color from dark to bright
CH12
0
NO Function
1-255
Green color from dark to bright
CH13
0
NO Function
1-255
Blue color from dark to bright
CH14
0
NO Function
1-255
White color from dark to bright
CH15
0-7
No function
8-255
Color auto(open the dimming
channel)
CH16
0
No function
1-255
Color auto speed

5. CONTROLLEUR DMX
1. Sur le dernier appareil, le câble DMX doit avoir un bouchon de terminaison afin de réduire les défauts
du signal. Il faut alors souder une résistance de 120 Ohm 1/4W entre la borne 2 (DMX-) et la borne 3
(DMX+) dans une prise XLR 3 points. Raccordez-la à la sortie DMX du dernier appareil.
2. Faîtes une chaine avec les appareils en connectant la sortie de la prise XLR de l'appareil à l'entrée de
l'appareil suivant. Le câble ne doit pas être branché à un câble en Y. Des câbles inappropriés ou
endommagés, des joints soudés ou des connecteurs rouillés peuvent facilement être à l'origine de la
déformation du signal et couper le système.
3. La sortie DMX et les connecteurs d'entrée sont traversés par le courant pour maintenir le circuit DMX.
4. Chaque unité doit avoir une adresse DMX réglée pour recevoir les données envoyées par le contrôleur.
Le nombre d'adresse est entre 0-511 (habituellement 0 et 1 sont égaux à 1)
5. Les 3 points XLR sont plus utilisés que les 5 points XLR.
3 points XLR : Borne 1: La terre, Borne 2: signal négatif (-), Borne 3: signal positif (+)
5 points XLR : Borne 1: La terre, Borne 2: signal négatif (-), Borne 3: signal positif (+)
Borne 4/5 : non utilisé
6.DEPANNAGE
Vous trouverez ci-dessous une liste de problèmes qui pourraient survenir lors de l'utilisation de votre
appareil. Nous vous apportons quelques suggestions pour remédier facilement à la situation
A. L'appareil et les ventilateurs ne fonctionnent pas, il n'y a pas de lumière.
a. Vérifiez l’alimentation et le fusible
b. Vérifiez la tension
B. L'appareil ne répond pas au contrôleur DMX
a. La LED DMX doit être allumée. Si ce n'est pas le cas, vérifiez les connecteurs et les
câbles pour voir si le raccordement est correct.
b. Si la LED DMX est allumée et que le canal ne répond pas, vérifiez les réglages de
l'adresse et la polarité du signal DMX.
c. Si vous rencontrez des problèmes avec le signal DMX mais de façon intermittente,
vérifiez les connecteurs ou la carte électronique de l'appareil défaillant ainsi que de
l'appareil précédent.
d. Essayer d'utiliser un autre contrôleur DMX.
e. Vérifiez l'absence d'interférences entre les câbles électriques
C. L’appareil ne détecte pas le son
a. Vérifiez qu’il n’y ait pas de réception d’un signal DMX (interférence)
b. Vérifiez que le micro fonctionne en tapotant dessus.
D. Un des canaux ne fonctionne pas correctement
a. Le moteur pas à pas est peut être endommagé ou le câble connecté à la carte est peut-
être cassé.
b. Le circuit intégré d'entrainement du moteur sur la carte est peut être usagé.

7. ENTRETIEN ET NETTOYAGE
Le nettoyage de l'appareil (système d’optique interne) doit être fait régulièrement pour que le rendu
lumineux soit optimum. La fréquence du nettoyage de l'appareil dépend essentiellement de l'environnement
dans lequel l'appareil est installé : pièces humides, enfumées ou sales. De telles conditions peuvent être à
l'origine de l'accumulation de poussière sur les lentilles de l'appareil.
•Nettoyez l'appareil avec un chiffon doux et utilisez un liquide de nettoyage pour vitres.
•Il est toujours recommandé d'essuyer correctement toutes les pièces de l'appareil.
•Nettoyez le système optique externe au moins tous les 20 jours. Nettoyez le système optique interne au
moins une fois tous les mois ou une fois tous les 2 mois.

ROCKIN’HEAD
User Guide

1. SAFETY INSTRUCTIONS
Please keep this User Guide for future consultation. If you sell the unit to another user, be sure that they
also receive this instruction manual.
Important:
Damages caused by the disregard of this user manual are not subject to warranty. The dealer
will not accept liability for any resulting defects or problems.
Unpack and check carefully that there is no transportation damage before using the unit.
The unit is for indoor use only. Use only in a dry location.
DO install and operate by qualified operator.
DO NOT allow children to operate the fixture.
Use safety chain when fixing the unit. Handle the unit by carrying its base instead of head only.
The unit must be installed in a location with adequate ventilation, at least 50cm from adjacent
surfaces.
Be sure that no ventilation slots are blocked, otherwise the unit will be overheated.
Before operating, ensure that the voltage and frequency of power supply match the power
requirements of the unit.
It’s important to ground the yellow/green conductor to earth in order to avoid electric shock.
Maximum ambient temperature Ta: 40℃. DO NOT operate it when the temperature is higher.
DO NOT connect the device to any dimmer pack.
During initial start-up some smoke or smell may arise. This is a normal process and does not
necessarily mean that the device is defective, and it will decrease gradually within 15 minutes.
Make sure there are no flammable materials close to the unit while operating to avoid fire hazard.
Examine the power wires carefully, replace them immediately if there is any damage.
Unit’s surface temperature may reach up to 85℃. DO NOT touch the housing bare-handed during its
operation, and allow about 15 minutes for cooling the unit down before replacing bulb or maintenance
as it could be very hot.
Avoid any inflammable liquids, water or metal objects entering the unit. Once it happens, cut off the
mains power immediately.
DO NOT operate in dirty or dusty environment, do clean fixtures regularly.
DO NOT touch any wire during operation as there might be a hazard of electric shock.
Avoid power wires together twist other cables.
The minimum distance between light output and the illuminated surface must be more than 12
meters.
Disconnect mains power before fuse/lamp replacement or servicing.
Replace fuse/lamp only with the same type.
In the event of serious operating problem, stop using the unit immediately.
Please read carefully the instruction, which includes important information
about the installation, usage and maintenance.

Never turn on and off the unit time after time.
The housing, the lenses, or the ultraviolet filter must be replaced if they are visibly damaged.
DO NOT open the unit as there are no user serviceable parts inside.
Never try to repair the unit by yourself. Repairs carried out by unskilled people can lead to damage or
malfunction. Please contact the nearest authorized technical assistance center if needed.
Disconnect the mains power if the fixture is has not been used for a long time.
DO use the original packing materials before transporting it again.
Caution：
To prevent or reduce the risk of electrical shock or fire, do not expose the unit to rain or moisture.
Hot lamp explosion hazard. Do not open the unit within 15 minutes after switching off.
DO replace the bulb once it is damaged, deformed or life-expired.
DO NOT look directly at the light while the bulb is on.
Never touch bulb with bare fingers, as it is very hot after using.
DO NOT start on the unit without bulb enclosure or when housing is damaged.
Installation :
The unit should be mounted by its screw holes on the bracket. Always ensure that the unit is firmly fixed to
avoid vibration and slipping while operating. The structure to which you are attaching the unit should be able
to support 10 times the weight of the unit. Also always use a safety cable that can hold 12 times the weight
of the unit when installing the fixture.
The equipment must be fixed by professionals.
2.TECHNICAL SPECIFICATIONS
-PAN / TILT : 630° / 240° with adjustable speed
-Working modes : DMX, Master/Slave, Sound-Active
-DMX channels : 9, 12, 16
-Dimming 0-100%
-Electronic strobe with random effects
Power supply : AC 100-240V, 50/60Hz
Consumption : 100W
Light source : 7 x 12W LED CREE
Fuse : T 6.3A
Dimensions : 307 x 267 x 168 mm
Weight : 5.1kg

3.DESCRIPTION
FRONT
DMX LED : LED ON when DMX cable is plug
MASTER LED : LED ON when device is used as Master
SLAVE LED : LED ON when device is used as Slave
SOUND LED : LED ON when device works under Sound-Active mode
BUTTONS: MENU / ENTER / UP / DOWN
REAR
Power in / out : used to connect the device to power
Switch ON/OFF
DMX IN: use 3-pin XLR plug cable to link the DMX controller and the fixture, and input DMX signal
DMX OUT: use 3-pin XLR plug cable to link the next fixture and output the DMX signal
Fuse T 6.3A : to protect the unit from the damage of over-current
MAIN FUNCTIONS
Turn on the unit, press MENU button into menu mode, press UP and DOWN button until the required
function is shown on the monitor. Select the function by ENTER button. Use UP and DOWN button to
choose the submenu, press the ENTER button to store and automatically return to the last menu. Press
MENU button or let the unit idle one minute to exit menu mode.
In the event of disconnecting with mains power, press UP button for one minute to enter into menu mode.
Press MENU button or let the unit idle one minute to exit.

DMX ADDRESS: press ENTER to confirm your selection. Use UP and DOWN buttons to select DMX
address from 0 to 512. Press ENTER to save or MENU to go back to previous menu.
CHANNEL MODE: press ENTER to confirm your selection. Use UP and DOWN buttons to select
9CH, 12CH or 16CH. Press ENTER to save or MENU to go back to previous menu.
SHOW MODE: press ENTER to confirm your selection. Use UP and DOWN buttons to select SHOW
1 or SHOW 2 or SHOW 3 or SHOW 4. Press ENTER to save or MENU to go back to previous menu.
SLAVE MODE: press ENTER to confirm your selection. Use UP and DOWN buttons to select SLAVE
1 (normal) or SLAVE 2 (2-light show). Press ENTER to save or MENU to go back to previous menu.
BLACKOUT MODE: press ENTER to confirm your selection. Use UP and DOWN buttons to select
YES (blackout) ou NO. Press ENTER to save or MENU to go back to previous menu.
SOUND STATE: press ENTER to confirm your selection. Use UP and DOWN buttons to select ON ou
OFF. Press ENTER to save or MENU to go back to previous menu.
SOUND SENSE: press ENTER to confirm your selection. Use UP and DOWN buttons to adjust sound
sensitivity from 0 to 100. Press ENTER to save or MENU to go back to previous menu.
PAN INVERSE: press ENTER to confirm your selection. Use UP and DOWN buttons to select YES
(pan inverse) or NO (normal). Press ENTER to save or MENU to go back to previous menu.
TILT INVERSE: press ENTER to confirm your selection. Use UP and DOWN buttons to select YES
(tilt inverse) or NO (normal). Press ENTER to save or MENU to go back to previous menu.
BACKLIGHT: press ENTER to confirm your selection. Use UP and DOWN buttons to select ON ou
OFF. Press ENTER to save or MENU to go back to previous menu.
WHITE BALANCE: press ENTER to confirm your selection. Use UP and DOWN buttons to select
RED, GREEN or BLUE. Press ENTER. Use UP and DOWN buttons to adjust brightness from 125-
255. Press ENTER to save or MENU to go back to previous menu.
FIXTURE TEST: press ENTER to confirm your selection. The device will auto-run a test.
TEMP: press ENTER to confirm your selection. The display will show temperature of the device.
Press MENU to go back to previous menu.

DEFAULTS: press ENTER to confirm your selection. Use UP and DOWN buttons to select NO or
YES. If you select YES, you can go in sub-menu and select PRO or AUTO
PRO (defaut settings for professional users)
Mode Slave 1
Blackout : YES
Sound : OFF
PAN inverse : NO
TILT inverse : NO
Backlight: OFF
AUTO (default settings in AUTO mode)
Mode Slave 1
Blackout : NO
Sound : ON
PAN inverse : NO
TILT inverse : NO
Backlight : ON
FIXTURE RESET: press ENTER to confirm your selection. RESET will blink on the screen. Press
ENTER to confirm, the channels of the unit will return to their standard position.
HOME POSITION ADJUSTEMENT
To go into OFFSET menu, press 3 seconds on ENTER button. Use UP and DOWN buttons to select
PAN OFFSET or TILT OFFSET. Press ENTER. Adjust the value from 127 to -127. Press ENTER to
save or MENU to go back to previous menu.
4. HOW TO CONTROL THE UNIT
4.1 MASTER / SLAVE MODE, BUILT-IN PREPROGRAMMED FUNCTION
By linking the units together in master/slave, the first unit (the master) will control the other units (the slave)
to give an automatic, sound activated, synchronized light show. This function is good when you want an
instant show.
To set the first unit as a master, press the ENTER button to show the SHOW MODE on the display. Now
use the DOWN and UP buttons up to select the Show 1, Show 2, …and the master LED will be constantly
lit and the sound LED will flash to the music. To set the unit as a slave, press the ENTER button to show
SLAVE MODE on the display. Now use the DOWN and UP buttons up to select Slave 1 (normal) and Slave
2(2-light show) mode, and the SLAVE LED will be constantly lit.
In Slave Mode, you can select SLAVE 2 meaning 2-light show in order to get more contrast movements
between the devices, even if you have 2 devices only.
