SYNQ AUDIO RESEARCH rs-15 User manual

WWW.SYNQ-AUDIO.COM
Copyright © 2008 by BEGLEC cva.
Reproduction or publication of the content, even portions, in any manner, without express permission of the publisher, is prohibited.
V1.1
RS-15
ROAD SERIES
Operation Manual
Mode d'emploi
Gebruiksaanwijzing
Bedienungsanleitung
Manual de instrucciones
Manual do utilizador
EN
FR
NL
DU
ES
PT

EN - DISPOSAL OF THE DEVICE
Dispose of the unit and used batteries in an environment friendly manner
according to your country regulations.
FR - DÉCLASSER L’APPAREIL
Débarrassez-vous de l’appareil et des piles usagées de manière écologique
Conformément aux dispositions légales de votre pays.
NL - VERWIJDEREN VAN HET APPARAAT
Verwijder het toestel en de gebruikte batterijen op een milieuvriendelijke
manier conform de in uw land geldende voorschriften.
DU - ENTSORGUNG DES GERÄTS
Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und
Weise gemäß den Vorschriften Ihres Landes.
ES - DESHACERSE DEL APARATO
Reciclar el aparato y pilas usadas de forma ecologica conforme a las
disposiciones legales de su pais.
PT - COMO DESFAZER-SE DA UNIDADE
Tente reciclar a unidade e as pilhas usadas respeitando o ambiente e em
conformidade com as normas vigentes no seu país.

ENGLISH USER MANUAL
SYNQ®1/18 RS15
Congratulations and thank you for buying this SYNQ®product. Please read these operating instructions
carefully so you will know how to operate this product properly. After you have finished reading the
instructions, put them in a safeplace for future reference.
DON’T FORGET TO REGISTER YOUR RS-15 CABINETS. YOU WILL AUTOMATICALLY RECEIVE A
REMINDER WHEN IMPORTANT PRODUCT INFORMATION IS AVAILABLE!
SURF TO: WWW.SYNQ-AUDIO.COM/REGISTER/ 
FEATURES
High power2-way speaker full range cabinet for all kinds of applications
Excellent sound quality, even at very high sound levels.
Perfect for clubs, discotheques, stage, rental, Pro-DJ, ...
Can also be used as stage monitor
Very strong plywood enclosure:
Durable,scratch resistant,painting
Heavy duty rubber feet
Flyingpoints
35mm speaker adapter with2 horizontal positions
Steel front grill with acoustic foam on the inside
Equippedwith:
High power 2"high frequency driver
High power 15" woofer with ALU basket
Aperfect match with the RS-218B (high power2x18" subwoofers)
SAFETY PRECAUTIONS
The RS15 can easily reproduce sound pressure levels (SPL) sufficient enough to cause severe and
permanent hearing damage.Always protect your ears when you are exposed toSPL in excess of 85dB!
Be sure that your power amp is turned off before connecting the speakers.
The woofer and tweeter are not protected against humid and rain. Therefore this speaker is intended for
indoor use only, use of this product outdoors, in humid conditions and without proper protection, voids all
warranties.
Always mount this speaker in safe and stable way.
Take special care when the cabinets are suspended. This is potentially dangerous and should only be
carried out by technicians who have perfect knowledge of the techniques and regulations of rigging
speakers!
CONNECTIONS
The RS15 has two Neutrik®Speakon®connectors. Both connectors are connected in parallel. This means
that you can connect a second RS15 in parallel.
Speakon®wiring is made as follows:
POSITIVE = +1
NEGATIVE = -1
Attention: when a second speaker is connected, the impedance drops from 8Ωto 4Ω! In most cases you
can only connect 2 cabinets together. However, if your amplifier supports 2Ωloads, you can connect up to 4
cabinets to each amplifier output.
ENGLISH USER MANUAL
SYNQ®2/18 RS15

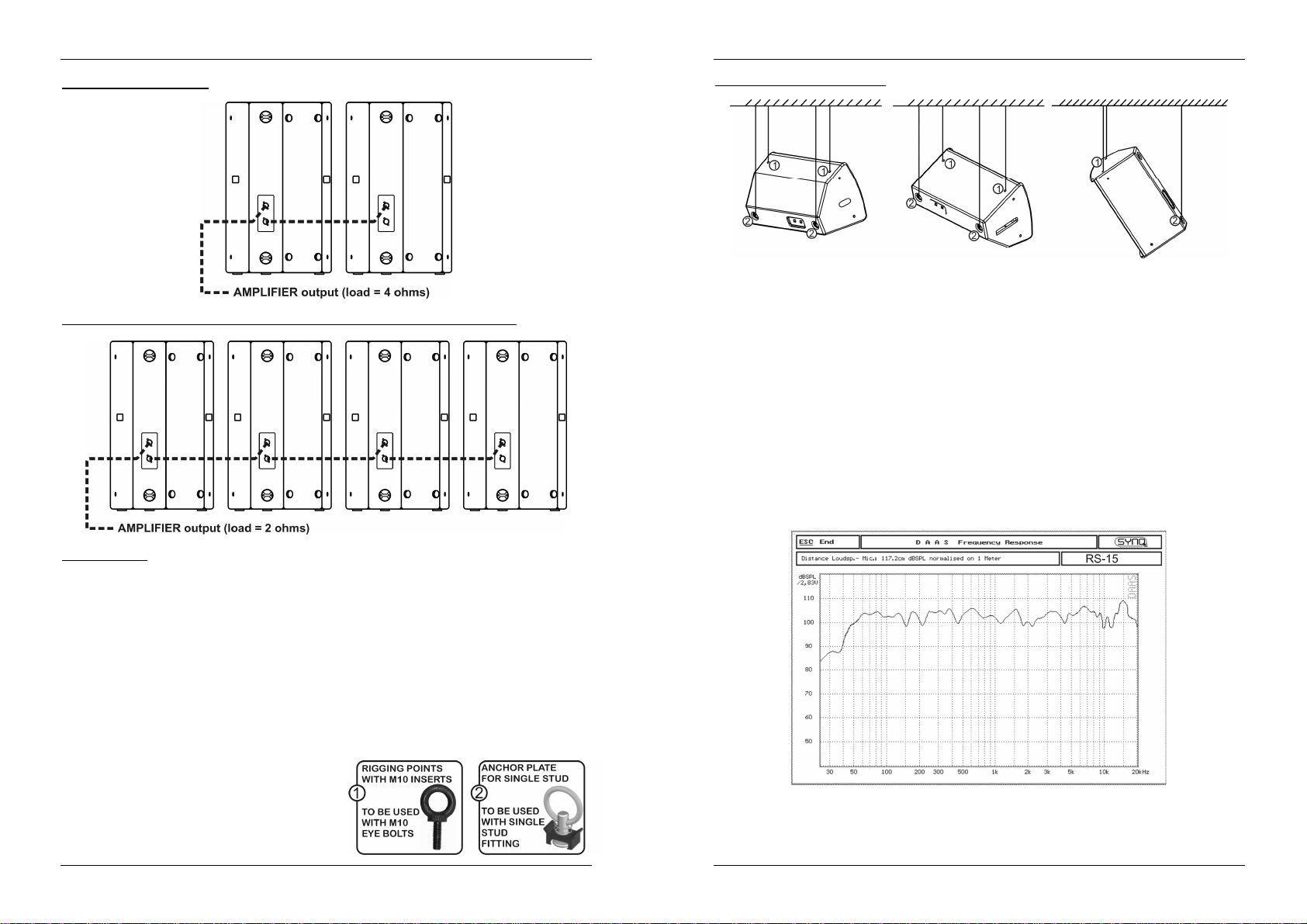

Parallel connection @ 4Ω:
Parallel connection @ 2Ω: (ATTENTION: not suited for most amplifiers!)
Cables to be used:
You can use readymade cables but of course you can also assemble the speaker cables yourself. Take care
to use good quality speaker cable with at least 2x 2.5mm² conductors. You will also need a pair of Neutrik
Speakon® NL4FC connectors. This connector has 4contacts: +1 -1 +2 -2. Only use the +1 and -1 contacts.
Your speaker cable has 2 conductors with different colors. Be sure to connect the same color on each side
of the cable to the corresponding contact! (+1 to +1 and -1 to -1).
If you inverse the conductors, poorsound quality with a lack of low frequencies will be the result.
RIGGING POINTS
The RS-15 cabinets have several rigging points. These can be used to suspend (fly) the cabinet. For this
purpose you can use the different optional flying hardware as shown on the picture. RIG-RS15, a special
rigging kit for one RS15 cabinet, can be ordered separately. It contains 2pcs M10 eye bolts (1) +2pcs single
stud fitting (2).
Always take special care when the cabinets are suspended. This is potentially dangerous and should only be
carried out by technicians who have perfect knowledge of the techniques and regulations of rigging
speakers!

ENGLISH USER MANUAL
SYNQ®3/18 RS15

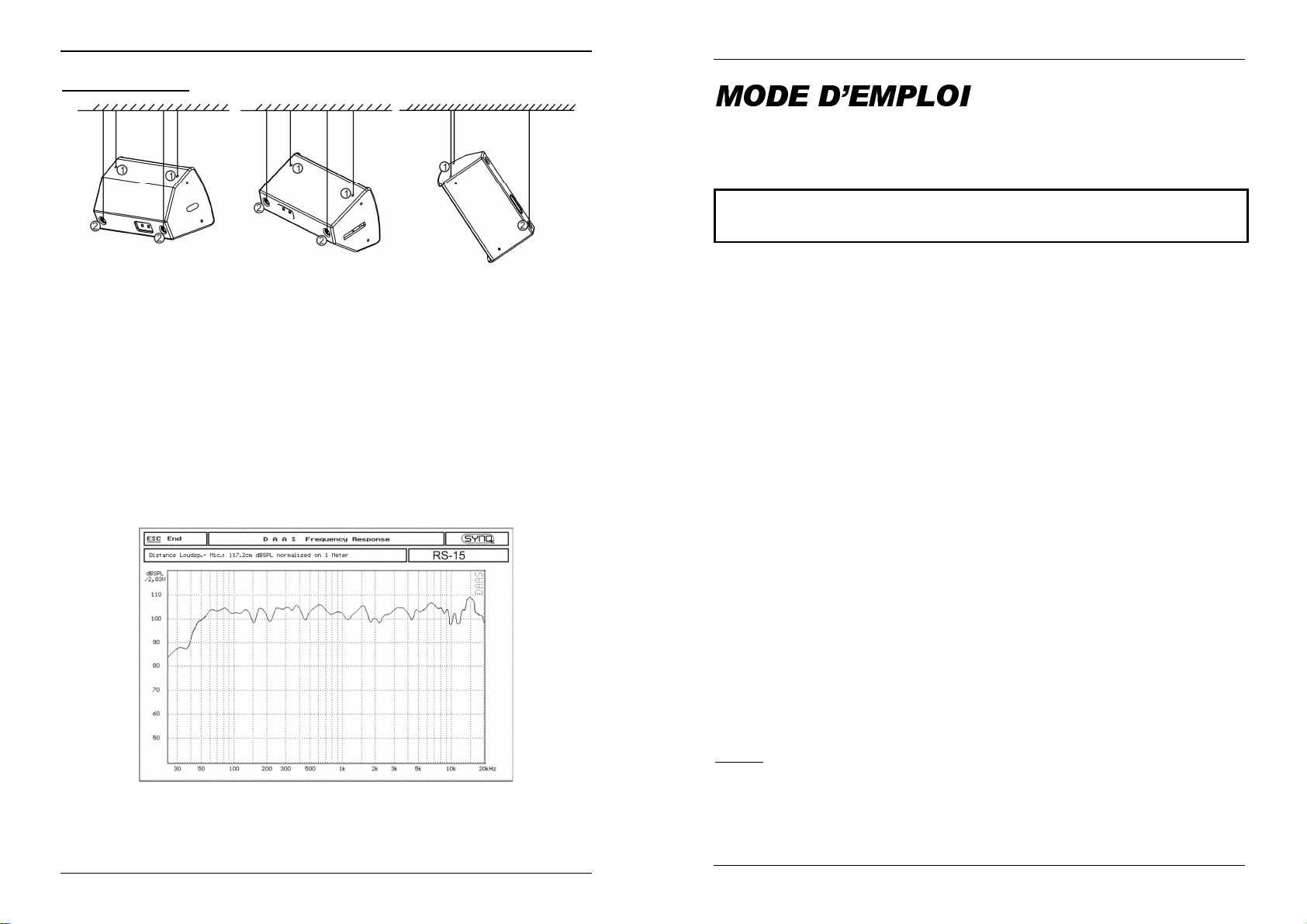

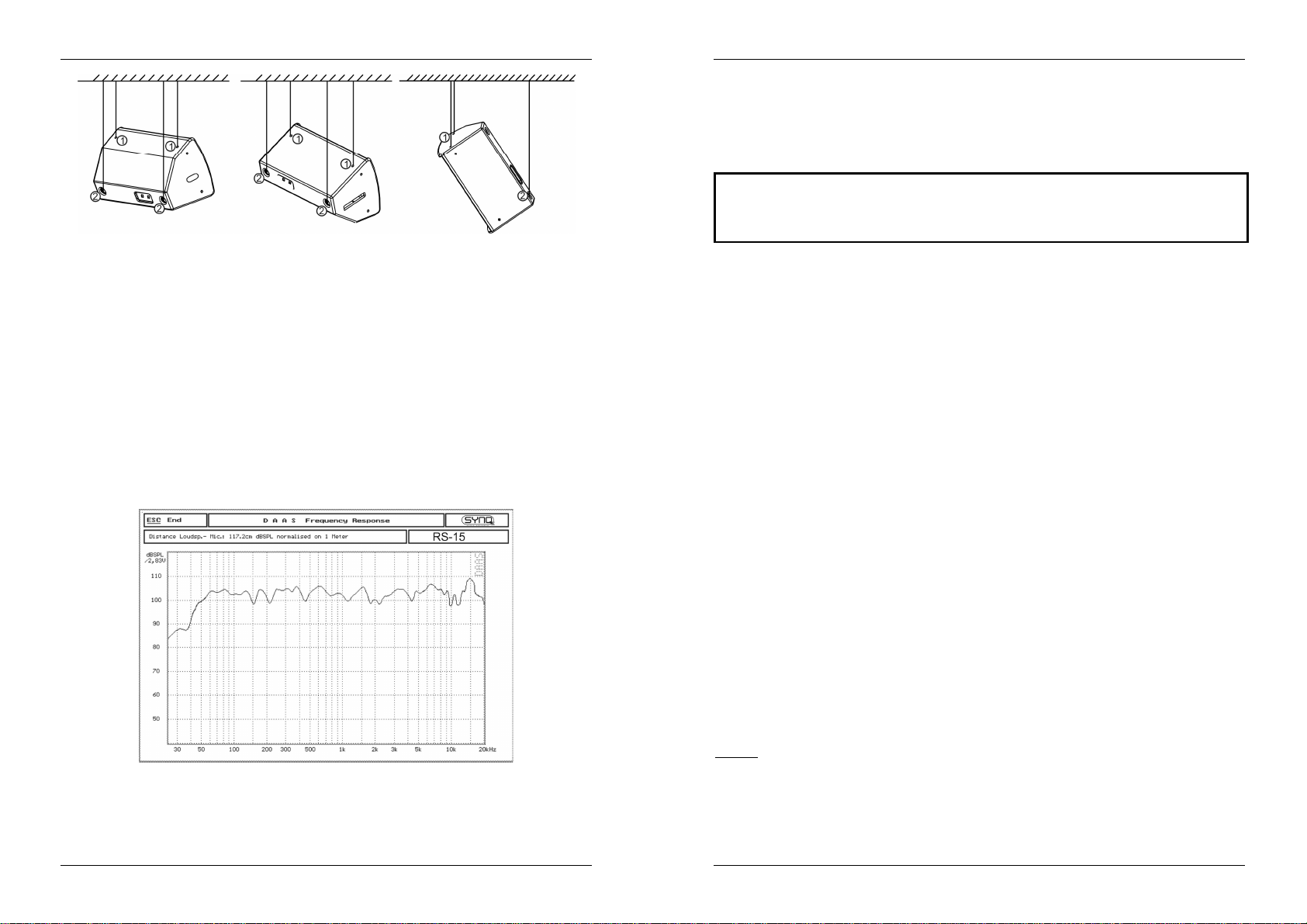

Some rigging examples:
STAND ADAPTER
The RS-15 cabinets also havea 35mmstand adapter on the bottom that can be used to put the cabinet on a
proper and stable speaker stand.
MAINTENANCE
Clean the cabinet with a sponge and some non aggressive soap solution. Don’t use any chemical solvents
as they attack the enclosure!
SPECIFICATIONS
Power Capacity: 600Wrms (1200Wpeak)
Input impedance: 8Ω
Input Sensitivity: 101dB 1W/1m
Max. SPL: 132dB
Frequencyresponse: 45 - 20.000Hz
Nominal dispersion (HxV): 90°x 70°
Dimensions (WxDxH): 476 x 405 x 744 mm
Weight: 48kg
Every information is subject to change withoutprior notice
You can download the latest version of this user manual on our website: www.synq-audio.com
FRANCAIS MODE D’EMPLOI
SYNQ®4/18 RS15
Nous vous remercions d’avoir acheté ce produit SYNQ®Veuillez lire ce mode d’emploi très attentivement
afin de pouvoir exploiter toutes les possibilités de cet appareil Veuillez lire ce mode d’emploi très
attentivement afin de pouvoir exploiter toutes les possibilités de cet appareil. Conservez ce manuel dans un
endroit sûr pour toute consultation future...
N'OUBLIEZ PAS D'ENREGISTER VOS RS-15. VOUS RECEVREZ AUTOMATIQUEMENT UN
RAPPEL QUAND DES INFORMATIONS IMPORTANTES SERONT DISPONIBLES!
SURFEZ SUR: WWW.SYNQ-AUDIO.COM/REGISTER/ 
CARACTERISTIQUES
Enceinte à hautepuissance à 2 voies (full range) pour toutes sortes d’applications.
Excellente qualité sonore, même à niveau élevé.
Parfait pour les clubs, discothèques, applications live, location, DJ pro, ...
Peut également être utilisé comme retourde scène
Caisson en multiplextrès solide:
Recouvert d’une peinture spéciale anti-griffes
Pieds en caoutchouc très solides
Pointsd’ancrage
Adaptateur 35mm pour piedsà 2 positions
Grille de protection en acier + mousse acoustique à l’intérieur
Equipéd’un:
Très puissant moteur2" pour les hautes fréquences
Très puissant woofer de 15" avec châssis en aluminium
Peut être parfaitement combiné avec le RS-218B(high power 2x18"subwoofers)
ATTENTION !
La RS15 peut facilement atteindre des niveaux de pression acoustique (SPL) très élevés qui peuvent
gravement endommager l’ouïe de façon permanente. Protégez toujours vos oreilles si vous vous exposez
à des niveauxde pression acoustique (SPL) excédant 85dB!
Assurez-vous que l’amplificateur est éteint avant de brancher les enceintes
Le woofer et le tweeter ne sont pas protégés contre l’humidité et la pluie. De ce fait, l’enceinte est
uniquement conçue pour une utilisation à l’intérieur. L’utilisation en plein air, dans des conditions humides
sans protection adéquate, annule toutes les garanties
Installez toujours cette enceinte dans des conditions de sécurité et de stabilité optimales.
Soyez très prudents si les enceintes doivent être suspendues. Ceci est potentiellement dangereux. Il est
indispensable que ce type d’installation soit effectué par des techniciens ayant une parfaite connaissance
des techniques etdes réglementations concernantlasuspensiond’enceintes!
CONNEXIONS
La RS15 est équipé de 2 connecteurs Neutrik®Speakon. Ils sont reliés en parallèle, ce qui vous permet de
connecter un deuxième VIBE-15 en parallèle.
Les connecteurs Speakon®sont connectés de la façon suivante:
POSITIF = +1
NEGATIF = -1
Attention: quant une deuxième enceinte de 8Ωest connectée, l’impédance chute de 8Ωà 4Ω! Dans la
plupart des cas vous pouvez connecter 2 enceintes de 8Ωpar sortie d’amplificateur. Si vous avez un
amplificateur qui supportedes charges de 2Ω, vous pouvez connecter jusqu’à 4 enceintes de 8Ωpar sortie.

FRANCAIS MODE D’EMPLOI
SYNQ®5/18 RS15
Connexion en parallèle sur 4Ω:
Connexion en parallèle sur 2Ω: (ATTENTION : ne convient pas à la plupart des amplificateurs!)
Câblage:
Vous pouvez utiliser des câbles tout faits, mais vous pouvez également assembler vous-même les câbles.
Utilisez pour cela un câble pour haut-parleurs de bonne qualité, d’une section d’au moins 2x 2.5mm². Vous
aurez aussi besoin d’une paire de connecteurs du type Neutrik Speakon® NL4FC. Ce connecteur possède
4contacts: +1 -1 +2 -2. Utilisez uniquement les contacts +1 et -1. Votre câble possède 2 conducteurs de
différentes couleurs. Soyez sûr de connecter la même couleur de câble aux mêmes connecteurs à chaque
extrémité! (+1 à +1 et -1 à -1).
Si vous inversez les conducteurs, une mauvaise qualité sonore, dépourvue de basses fréquences en
résultera.
POINTS D’ANCRAGE
Les enceintes RS-15 possèdent plusieurs points d’ancrage Ils peuvent être utilisés afin de suspendre
l’enceinte Pour cela, utilisez les accessoires comme décrit sur l’image ci-dessous.Vous pouvez commander
séparément le kit d’ancrage RIG-RS15 pour l’enceinte RS-15. Il comprends 2 pièces du modèle « 1 » et 2
pièces du modèle « 2 » représentés ci-dessous.
Soyez très prudent si les enceintes doivent être suspendues. Ceci est potentiellement dangereux. Il est
indispensable que ce type d’installation soit effectué par des techniciens ayant une parfaite connaissance
des techniques et des réglementations concernant la
suspension
d’enceintes
FRANCAIS MODE D’EMPLOI
SYNQ®6/18 RS15
ADAPTATEUR POUR PIED
Les enceintes RS15 sont pourvues d’un adaptateur (35mm) pour stand. Ainsi on peut placer l’enceinte de
façon stable sur un pied conçu pour cet usage.
ENTRETIEN
Nettoyez l’enceinte à l’aide d’une éponge et d’une solution savonneuse, non mordante. N’utilisez jamais de
produits chimiques qui pourraient endommagerl’enceinte !
CARACTERISTIQUES TECHNIQUES
Puissance: 600Wrms(1200Wpeak)
Impédance: 8Ω
Sensibilitéd’entrée: 101dB1W/1m
Pressionacoustique maximale: 132dB
Réponse en fréquence: 45 - 20.000Hz
Angle de dispersion: 90° x 70°(H x V)
Dimensions: 476 x 405 x 744 mm
Poids: 48kg
Chacune de ces informations peut être modifiée sans avertissement préalable.Vouspouvez
télécharger la dernière version de ce mode d’emploi de notre site Web: www.synq-audio.com

NEDERLANDS HANDLEIDING
SYNQ®7/18 RS15
Hartelijk dank voor de aankoop van dit SYNQ product. Om ten volle te kunnen profiteren van alle
mogelijkheden en voor uw eigen veiligheid, gelieve de aanwijzingen zeer zorgvuldig te lezen voor U begint
het apparaat te gebruiken.
VERGEET NIET UW RS15 TE REGISTREREN. ZO ONTVANGT U AUTOMATISCH EEN
BERICHT BIJ EEN BELANGRIJKE PRODUCTINFORMATIE!
SURF NAAR: WWW.SYNQ-AUDIO.COM/REGISTER/ 
KARAKTERISTIEKEN
Zeer krachtige 2weg luidspreker voor allerleitoepassingen
Prachtige geluidskwaliteit, zelfs bijerg hoog volume.
Perfect voorclubs, discotheken, live, verhuur, pro-DJ, ...
Ook als podium monitor te gebruiken
Zeer stevige multiplexbehuizing:
krasvaste lak
Ophangpunten(rigging)
35mmspeaker adapter with 2 horizontal positions
Stalen front grill met akoestisch shuim aan de binnenkant
Uitgerust met:
Een High power 2" driver voor de hoge frequenties
Een High power 15" woofer met aluminium frame
Kan perfect gecombineerd worden met de RS-218B (high power2x18" subwoofers)
VEILIGHEIDSVOORSCHRIFTEN
De RS15 kan gemakkelijkeen geluidsdruk (SPL: Sound Pressure Level) ontwikkelen dieerge en blijvende
schade kan veroorzaken aan het gehoor. Bescherm steeds uw oren als u blootgesteld wordt aan een
geluidsniveau (SPL)van meer dan 85dB!
Zorg er steeds voor dat de versterker uit staat voor U de klankkasten aansluit.
De woofer en tweeter zijn niet beschermd tegen vocht en regen. Daarom is de klankkast enkel geschikt
om binnen gebruikt te worden. Indien u de klankkast toch in open lucht gebruikt bij vochtig weer of regen,
zonderaangepastebescherming, vervalt elke garantie!
Plaats deze klankkast steeds op een veilige en stabiele plaats.
Wees zeer voorzichtig bij het ophangen van de klankkasten. Dit is potentieel zeer gevaarlijk. De installatie
hiervan mag enkel uitgevoerd worden door technici die een perfecte kennis hebben van de technieken en
reglementering betreffendehet ophangen van klankkasten!
AANSLUITING
De RS15 is uitgerust met 2 Neutrik®Speakon® aansluitingen die parallel met elkaar verbonden zijn. Dit
betekent dat naar een tweedeRS15 kan doorgelust worden.
De Speakon® connectoren werden als volgt aangesloten:
POSITIEF = +1
NEGATIEF = -1
Opgelet: wanneer een tweede klankkast van 8Ωin parallel wordt aangesloten zakt de impedantie van 8Ω
naar 4Ω! In de meeste gevallen kan men 2 klankkasten van 8Ωin parallel verbinden per versterkeruitgang.
Indien uw versterker lasten van 2Ωaankan, dan mag men tot 4 klankkasten per versterkeruitgang in parallel
aansluiten.
NEDERLANDS HANDLEIDING
SYNQ®8/18 RS15
Parallel aansluiting 4Ω:
Parallel aansluiting 2Ω: (OPGELET: nietgeschikt voor de meeste versterkers!)
Bekabeling:
U kan afgewerkte kabels gebruiken of u kan de kabels zelf vervaardigen. Zorg ervoor luidsprekerkabel van
goede kwaliteit te gebruiken met geleiders van minstens 2x 2.5mm². Per kabel hebt U ook een 2
connectoren nodig van hettype Neutrik Speakon® NL4FC. Deze connectorheeft 4 contacten: +1; -1; +2 en -
2. Gebruik enkel de +1 and -1 contacten. De speakerkabel heeft 2 geleiders van verschillende kleur. Sluit
steeds de geleider met dezelfde kleur aan beide uiteinden aan met hetzelfde contact! (+1 met +1 en -1 met -
1).
Indien U de geleiders omkeert, kan een povere geluidskwaliteit met een gebrek aan lage frequenties
hiervan het gevolg zijn.
OPHANGPUNTEN
De RS15 klankkasten zijn uitgerust met meerdere ankerpunten Deze kunnen gebruikt worden om de
klankkasten op te hangen. Gebruik hiervoor de gepaste in optie verkrijgbare onderdelen welke hieronder
worden afgebeeld.Een speciale ophangkit RIG-RS15 voor de RS-15 is apart verkrijgbaar. Deze bevat 2
stuks van model “1” en 2 stuks van model “2” zoals hieronder afgebeeld.
Wees in elk geval zeer voorzichtig als de klankkasten
moeten worden opgehangen. Dit is potentieel zeer
gevaarlijk. De installatie hiervan mag enkel uitgevoerd
worden door technici die een perfecte kennis hebben
van de technieken en reglementering betreffende het
ophangen van klankkasten!

NEDERLANDS HANDLEIDING
SYNQ®9/18 RS15
STAND ADAPTER
De RS15 klankkasten zijn uitgerust met een 35mm stand adapter. Dit laat u toe de klankkast op een hiervoor
voorzien luidsprekerstatief te plaatsen.
ONDERHOUD
Reinig de klankkast met een spons en een niet bijtende zeepoplossing. Gebruik nooit chemische producten
die de klankkastkunnen beschadigen!
TECHNISCHE GEGEVENS
Vermogen: 600Wrms(1200Wpeak)
Impedantie: 8Ω
Gevoeligheid: 101dB 1W/1m
Maximumgeluidsdruk: 132dB
Frequentiebereik: 45 - 20.000Hz
Spreidingshoek: 90° x70°
Afmetingen: 476 x 405 x744 mm
Gewicht: 48kg
Elke inlichting kan veranderen zonderwaarschuwingvooraf
U kunt delaatste versie van deze handleiding downloaden viaonze website: www.synq-audio.com
DEUTSCH BEDIENUNGSANLEITUNG
SYNQ®10/18 RS15
Vielen Dank, dass Sie sich für den Erwerb dieses SYNQ®-Produkt entschieden haben. Bitte lesen sie diese
Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Möglichkeiten,
die dieses Gerät bietet sowie,zu Ihrer eigenen Sicherheit.
VERGESSEN SIE NICHT IHRE SR15 ZU REGISTRIEREN. SIE BEKOMMEN DANN AUTOMATISCH EINE
NACHRICHT,WENN ES WICHTIGE PRODUKTINFORMATIONEN GIBT!
REGISTRIEREN UNTER: WWW.SYNQ-AUDIO.COM/REGISTER/ 
EIGENSCHAFTEN
Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen.
Entsprechende Dokumentation liegt beim Herstellervor.
Hochleistungs2-Wege Fullrange Lautsprecher für alleArten von Anwendungen
ExzellenteTonqualität,auch in Hochtonbereichen.
Optimal für Clubs, Diskotheken, Bühnen, Vermietung, Pro-DJ, ...
Kann als Bühnen Monitor verwendet werden
Sehr solides Sperrholzgehäuse mit:
Dauerhafter kratzfester Lackierung
Solider Gummifuß
verschiedeneHängepunkte
35mm Lautsprecher StativAdapter mit 2 horizontalen Possitionen
Stahlgitter vorne mit Akustik Schaumstoff auf der Innenseite
Bestückt mit:
High power2" Hochtontreiber
High power 15" Woofer mitAluminium Korb
Dieses System ist ideal kombinierbar mit dem RS-218B(Hochleistungssubwoofer2x18")
VORSICHTSMAßREGELN
Die RS15 reproduziert einen hohen Schalldruck (SPL). Dieser kann zu Gehörschäden führen. Schützen
Sie IhreOhren bei einem Schalldruckvon über 85dB.
Stellen Sie sicher, das der Verstärker vorAnschluss der Lautsprecher ausgeschaltet ist.
Sie sollten den Lautsprecher und Hochtontreiber nicht der Feuchtigkeit oder Regen aussetzen. Dieser
Lautsprechersollte nur im Innenbereich eingesetztwerden. Sollten Sie den Lautsprecherim Außenbereich
einsetzen, erlischt die Garantie.
Befestigen Sie diesen Lautsprecher immer auf sicherem und stabilem Material.
Gehen Sie sehr sorgsam vor wenn Sie die Lautsprecher aufhängen. Es ist sehr gefährlich und sollte nur
von einemerfahrenen Technikerdurchgeführt werden.
ANSCHLÜSSE
Die VIBE-15 hat zwei Speakon® Anschlüsse. Beide Anschlüsse sind parallel geschaltet. D.h. Eine zweite
VIBE-15 kannanschlossen werden.
Aufbau der Speakon® Verdrahtung:
POSITIV = +1
NEGATIV = -1
Achtung: Wenn ein zweiter Lautsprecher angeschlossen wird, ändert sich die Impendanz von 8 Ohm auf 4
Ohm. In den meisten Fällen können nur zwei Lautsprecher betrieben werden. Sollte Ihr Verstärker 2 Ohm
tauglich sein, können Siebis zu 4 Lautsprecher an jedem Kanalbetreiben.

DEUTSCH BEDIENUNGSANLEITUNG
SYNQ®11/18 RS15
Parallel Anschluss @ 4Ω:
Parallel Anschluss @ 2Ω: (ACHTUNG: für die meistenVerstärker nicht geeignet!)
Anschlusskabel:
Sie können fertig konfektionierte Anschlusskabel verwenden oder Sie können die Kabel selbst herstellen.
Nutzen Sie dafür ein hochwertiges Lautsprecherkabel mit mindestens 2x2,5mm² Durchmesser. Außerdem
benötigen Sie zwei NEUTRIK SPEAKON NL4FC Stecker. Dieser Stecker hat 4 Kontakte: +1 -1 +2 -2.
Schließen Sie den +1 und -1 Kontakt an. Das Lautsprecherkabel hat 2 Markierungen (Farbe o.ä.). Stellen
Sie sicherdas beideStecker gleich angeschlossen werden (+1 zu +1 und -1 zu -1).
Sollten Sie die Kabel vertauschen, haben Sie einen schlechte Musikwiedergabe mit einem geringen
Anteil an tiefen Frequenzen.
HÄNGEPUNKTE
Der RS15 Lautsprecher hat verschiedene Hängepunkte. Diese können für die Hängemontage (FLIEGEN)
genutzt werden. RIG-RS15, ein spezielles Rigging Kit für ein RS15 Lautsprecher gibt es optional. Es
beinhaltet 2 Stück M10 Öse (1) + 2 Stück Flügöse mit Feder (2).Sie sollten immer sehr sorgsam vorgehen.
Es ist sehr gefährlich und solltenur von einem erfahrenen Technikerdurchgeführtwerden
DEUTSCH BEDIENUNGSANLEITUNG
SYNQ®12/18 RS15
STATIV ADAPTER
Der RS15 Lautsprecher hat auf der unteren Seite eine 35mm Stativaufnahme. Damit ist es möglich diesen
Lautsprecher auf ein stabiles Stativ zu setzen.
MAINTENANCE
Reinigen Sie das Gehäuse mit einem Schwamm und einer (nicht aggressiven) Seifenlauge. Benutzen Sie
keine Lösungsmittel sonst kann das Gehäuse angegriffenwerden.
TECHNISCHE DATEN
Leistung: 600Wrms (1200Wpeak)
Eingangsimpedanz: 8Ω
Eingangsempfindlichkeit: 101dB 1W/1m
Max. Schalldruck: 132dB
Frequenzbereich: 45 - 20.000Hz
Nominal Ausbreitung: 90° x 70°
Abmessungen: 476 x 405 x 744 mm
Gewicht: 48kg
Technische Änderungen können auch ohne Vorankündigung vorgenommen werden!
Sie können sich die neueste Versiondieses Benutzerhandbuches von unserer Website
herunterladen: www.synq-audio.com

ESPAÑOL MANUAL DE INSTRUCCIONES
SYNQ®13/18 RS15
Gracias por la compra de este producto SYNQ®. Para sacar todo el rendimiento de las posibilidades de este
aparato y por su propia seguridad, por favor lea este manual de instrucciones con mucho cuidado antes de
utilizar estaunidad.
NO SE OLVIDE DE REGISTRAR SU RS15. ¡USTED RECIBIRÁ AUTOMÁTICAMENTE UN
AVISO CUANDO UNA INFORMACIÓN IMPORTANTE DEL PRODUCTO ESTÉ DISPONIBLE!
NAVEGAR: WWW.SYNQ-AUDIO.COM/REGISTER/ 
CARACTERÍSTICAS
Armario para altavoces de 2 vías de alta potencia y margen completo para todo tipo de aplicaciones
Calidad de sonido excelente, inclusoa niveles sonoros muy altos.
Es ideal para clubes,discotecas, conciertos, renta, Pro-DJ, ...
También puedeutilizarse como monitorde escenario
Caja de madera contrachapada muy fuerte:
Pintura durabley resistentea los rayones
Pies de goma degran resistencia
Puntos de colgado
Adaptador de altavoz de 35 mm con 2 posiciones horizontales
Rejilla delantera de acero con espuma acústica en la parte interior
Equipadocon:
Explorador de alta frecuencia y alta potencia de 2"
Altavoz de graves de 15" de alta potencia con cestaALU
Constituye una perfectacombinación con el RS-218B (2 altavoces subwooferde 18" de altapotencia)
PRECAUCIONES DE SEGURIDAD
La RS15 puede reproducir niveles de presión acoustica suficientes para causar problemas auditivos
graves ypermanentes. En caso deexposición a presiones superiores à85 dB, siempre proteger los oídos!
Asegurarse que la etapade potencia esté apagada antes de conectar las cajas.
El woofer y el tweeter no están protegidos contra la lluvia y la humedad. Este producto conviene
unicamentepara usoen interior. La garantia no cubreusos en condiciones de humedad y sin la protección
adecuada.
Instalar siempre la caja en sitios seguros y estables.
Tener particularmente cuidado con cajas suspendidas. Esto puede resultar peligroso y solo debe ser
instalado por tecnicos profesionales.
CONEXIONES
La RS15 tiene 2 conectores de tipo Neutrik®Speakon. Cada uno está conectado en paralelo. Esto significa
que se puede conectar otra RS15 enparalelo.
Laconfiguración Speakon® es:
POSITIVE = +1
NEGATIVE = -1
Atención: al conectar otra caja, la impedencia pasa de 8Ωa 4Ω! En la mayoria de los casos, solo se
pueden conectar 2 cajas. Si su etapa de potencia permite bajar hasta 2 Ω, se podrán conectarhasta 4 cajas
por salida.
ESPAÑOL MANUAL DE INSTRUCCIONES
SYNQ®14/18 RS15
Conección en paralelo a 4Ω:
Conección en paralelo a 2Ω: (ATENCION: Referirse a la impedencia soportada por el amplificador)
¿Que cables utilizar?
Es posible utilizar cables ya confeccionados pero, por supuesto, también puede montar usted mismo los
cables. Cuidado de siempre utilizar cables de buena calidad con conductores de 2x2.5mm² como minimo.
Tambien se necesitaran 1 par de conectores Neutrik Speakon® NL4FC. Este conector tiene 4 contactos: +1
-1 +2 -2. Utilizar unicamente los contactos +1 y -1. Su cable de altavoz tiene 2 conductores con colores
distintos. Asegurese de conectar el mismo color de cada lado del cable al contacto correspondiente (+1 a +1
y -1 a -1).
Inversando los conductores, se producira un sonido de muymala calidad sinfrecuencias bajas.
SISTEMA DE CUELGUE
La caja RS15 incorpora varios refuerzos de acero; Estos pueden utilizarse para suspender(colgar) el
armario. Para este propósito, puede utilizar las diferentes piezas para colgado opcionales que se muestran
en la imagen.RIG-RS15, a special rigging kit for one RS15 cabinet, can be ordered separately. It contains
2pcs M10 eye bolts (1) + 2pcs single stud fitting (2).
Tener particularmente cuidado con las cajas suspendidas. Esto puede resultar peligroso y solo deben ser
instaladas por tecnicos profesionales!

ESPAÑOL MANUAL DE INSTRUCCIONES
SYNQ®15/18 RS15
ADAPTADOR PARA PIE
El recinto acustico RS15tambien tienen un vaso parapie (35mm) en su parte inferior.
LIMPIEZA
Limpiar la caja con una esponja y agua con javón no abrasivo. No utilizar solventes químicos que puedan
dañar la pintura.
ESPECIFICACIONES
Potencia: 600Wrms(1200Wpeak)
Impedencia de entrada: 8Ω
Sensibilidad de entrada: 101dB1W/1m
Max. SPL: 132dB
Respuestaenfrecuencias: 45 - 20.000Hz
Dispersión nominal: 90° x 70° (HxV)
Dimensiones: 476 x 405 x 744 mm
Peso: 48kg
Toda la información está sujeta a cambios sin previo aviso
Puede descargar la última versión de este manual de usuario en nuestro sitio web:
www.synq-audio.com
PORTUGUÊS MANUAL DO UTILIZADOR
SYNQ®16/18 RS15
MANUAL DO UTILIZADOR
Parabéns e obrigado por ter adquirido este produto SYNQ®. Por favor leia atentamente este manual do
utilizador de forma a saber como utilizar esta unidade correctamente. Após ler este manual, guarde-o num
lugar seguro de forma a poder consultá-lo no futuro.
NÃO SE ESQUEÇA DE REGISTAR AS SUAS COLUNAS RS-15. RECEBERÁ
AUTOMATICAMENTE UM LEMBRETE QUANDO A INFORMAÇÃO IMPORTANTE DE
PRODUTO ESTIVER DISPONÍVEL!
VISITE : WWW.SYNQ-AUDIO.COM/REGISTER/
CARACTERÍSTICAS
Coluna de som muito potente tipo full range para todo o tipo de aplicações
Qualidade de som excelente, mesmo com níveis de som altos
Perfeita para clubes, discotecas, palco, aluguer, DJs profissionais
Pode ser usada como monitor de palco
Estrutura em contraplacado muito resistente:
Pintura de longa duração, resistente aos riscos
Pés de borracha muitoresistentes
Pontosdesuspensão
Adaptadorde coluna de35mm com 2 posições horizontais
Grelha frontal em aço com esponja acústica no interior
Equipado com:
Agudo de altapotência de 2”
Altifalante de alta potência de 15” com cesto em alumínio
Uma combinação perfeitacom o RS-218B (subwoofer de alta potência com 2 altifalantes de 18”)
INSTRUÇÕES DE SEGURANÇA
A coluna RS15 pode facilmente reproduzir níveis de pressão de som (sound pressure level - SPL)
capazes de causar danos graves e permanentes à audição. Proteja sempre os seus ouvidos quando
estiver exposto a níveis de SPLsuperiores a 85DB!
Certifique-se que o amplificador de potência está desligado antes de ligar as colunas.
O altifalante e o agudo não estão protegidos contra a humidade e a chuva. Esta coluna destina-se
unicamente a utilização em espaços fechados. A utilização deste produto em espaços abertos e a
exposição à humidade sem protecção adequada, invalidam todas as garantias.
Instale sempre a coluna de forma segura e em condições estáveis.
Tenha especial cuidado quando instala as colunas em suspensão. Esta instalação pode ser
potencialmente perigosa e deve ser efectuada apenas por técnicos com conhecimento perfeito das
técnicas e regulamentos respeitantes à instalação de colunas!
LIGAÇÕES
A RS15 contém 2 conectores tipo Neutrik®Speakon®. Ambos os conectores estão ligados em paralelo. Isto
significa que pode ligar uma segunda RS15 em paralelo.
A ligação Speakon® estabelece-se da seguinte maneira:
POSITIVO = +1 e +2 (ambos ligados em conjunto)
NEGATIVO = -1 e -2 (ambos ligados em conjunto)
Atenção: Quando uma segunda coluna é ligada, a impedância baixa de 8Ωpara 4Ω! Na maioria dos casos
poderá ligar apenas 2 colunas em conjunto. Contudo,se o seu amplificador suportar cargas de 2Ω, poderá
ligar até 4 colunas a cada saída do amplificador.

PORTUGUÊS MANUAL DO UTILIZADOR
SYNQ®17/18 RS15

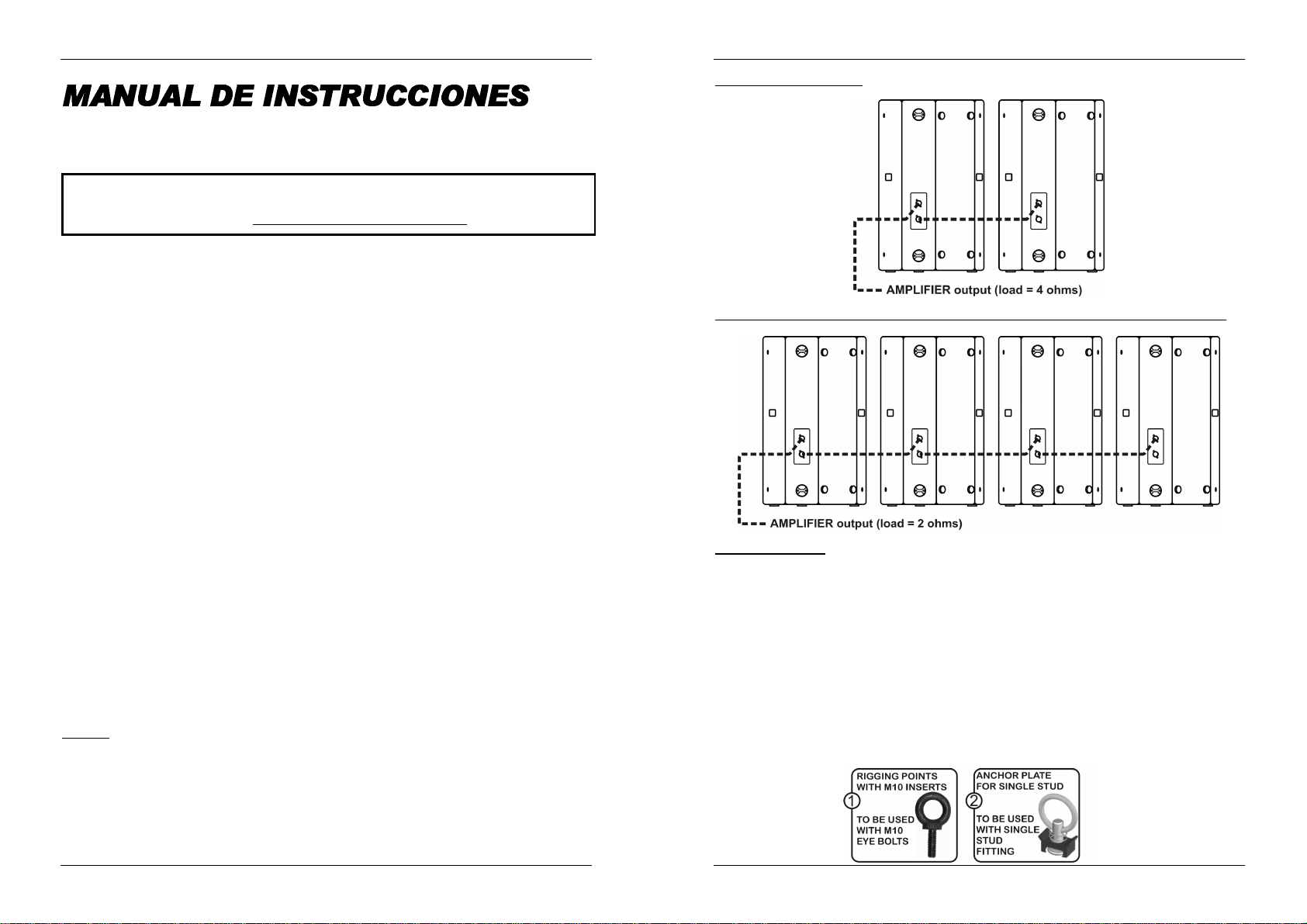

Ligação Paralela @ 4Ω:
LigaçãoParalela @ 2Ω: (ATENÇÃO: Não é indicada para a maioria dos amplificadores!)
Cabos a utilizar:
Pode usar cabos pré feitos, mas é claroque vocêtambém pode montar os seus cabosde coluna. Certifique-
se que utiliza cabo de coluna de boa qualidade com condutores de pelo menos 2 x 2.5mm2. Tambémirá
precisar de um par de conectores Neutrik Speakon® NL4FC. Este conectorcontém 4 contactos: +1 – 1 +2 –
2. Utilize apenas os contactos +1 – 1. O seu cabocontém 2 condutores com cores diferentes. Certifique-se
que liga a mesma cor em cada ponta do cabo ao contacto correspondente! (+1 ao +1 e – 1 ao – 1).
Se os condutores forem invertidos, irão dar origem a má qualidade de som com perda de
frequênciasbaixas.
ORIFÍCIOS DE INSTALAÇÃO
As colunas RS-15 têm vários pontos de suspensão. Estes podem ser usados para sustentar a coluna. Para
este efeito pode utilizar o diferente material de suspensão opcional como mostrado na figura. O RIG-RS-15,
um kit especial de suspensão para uma coluna RS15, pode ser encomendado separadamente. Contém 2
peças doparafuso tipo anel M10(1) + 2 peças do espigão único de montagem(2).
Tenha sempre um cuidado especial ao instalar colunas em suspensão. Esta instalação pode ser
potencialmente perigosa e deve ser efectuada apenas
por técnicos com conhecimento perfeito das técnicas e
regulamentos respeitantes à instalação de colunas!
PORTUGUÊS MANUAL DO UTILIZADOR
SYNQ®18/18 RS15
Alguns exemplos de suspensão:
ADAPTADOR PARA TRIPÉ
As colunas RS15 também contêm um adaptador para tripé vertical situado na parte de baixo que pode ser
utilizado para colocar as colunas num tripé vertical.
MANUTENÇÃO
Proceda à limpeza das colunas utilizando uma esponja e uma solução de sabão suave. Não utilize
dissolventes químicos, produtos deste tipo danificam a cobertura!
ESPECIFICAÇÕES
Potência: 600Wrms(1200Wmáximo)
Impedância Entrada: 8Ω
Sensibilidade Entrada: 101dB1W/1m
SPL Máx: 132dB
Resposta em Frequência: 45 - 20.000Hz
DispersãoNominal: 90° x 70°
Dimensões: 476 x 405 x 744 mm
Peso: 48kg
Estas informações estão sujeitas a alterações sem aviso prévio
Pode fazer download da versão mais recente deste manual no nosso site: www.synq-audio.com
