Syntax SV266A User manual

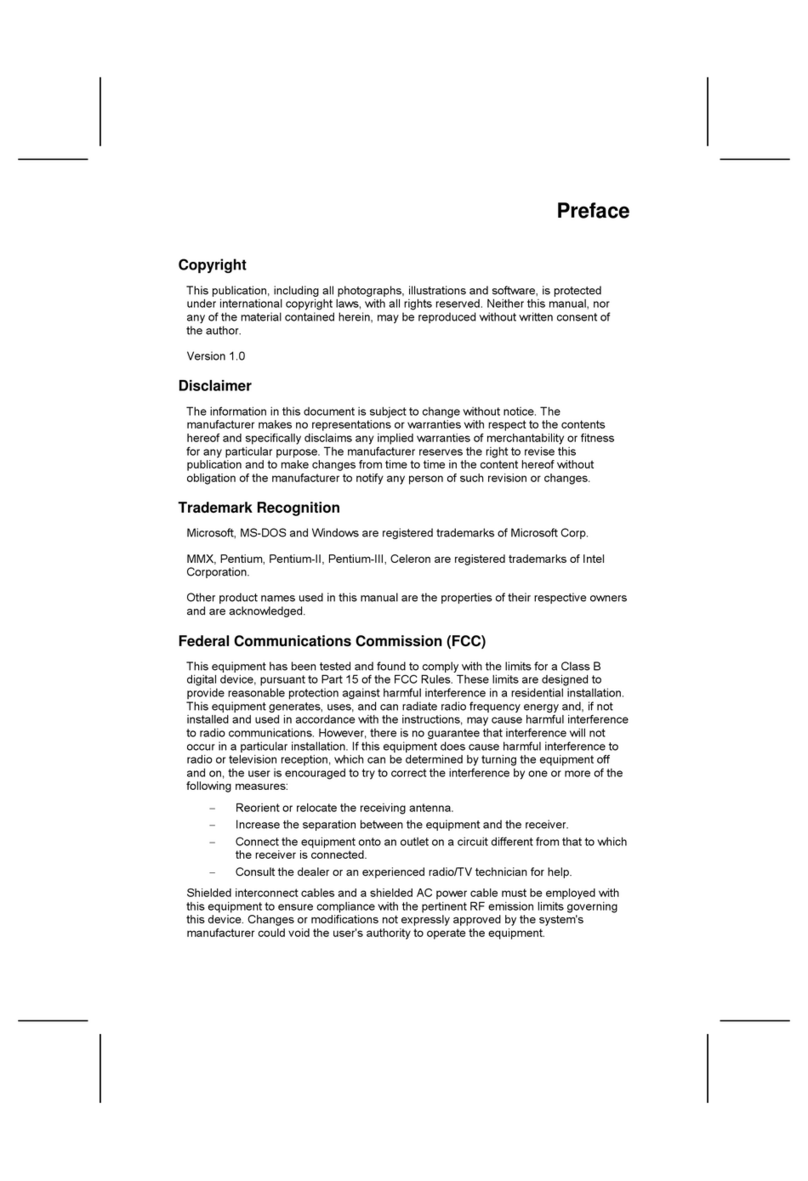

Preface
Copyright
This publication, including all photographs, illustrations and software, is protected un-
der international copyright laws, with all rights reserved. Neither this manual, nor any
of the material contained herein, may be reproduced without written consent of the au-
thor.
Version 1.0
Disclaimer
The information in this document is subject to change without notice. The manufac-
turer makes no representations or warranties with respect to the contents hereof and
specifically disclaims any implied warranties of merchantability or fitness for any par-
ticular purpose. The manufacturer reserves the right to revise this publication and to
make changes from time to time in the content hereof without obligation of the manu-
facturer to notify any person of such revision or changes.
Trademark Recognition
Microsoft, MS-DOS and Windows are registered trademarks of Microsoft Corp.
MMX, Pentium, Pentium-II, Pentium-III, Celeron are registered trademarks of Intel
Corporation.
Other product names used in this manual are the properties of their respective owners
and are acknowledged.
Federal Communications Commission (FCC)
This equipment has been tested and found to comply with the limits for a Class B digi-
tal device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide
reasonable protection against harmful interference in a residential installation. This
equipment generates, uses, and can radiate radio frequency energy and, if not in-
stalled and used in accordance with the instructions, may cause harmful interference
to radio communications. However, there is no guarantee that interference will not oc-
cur in a particular installation. If this equipment does cause harmful interference to
radio or television reception, which can be determined by turning the equipment off
and on, the user is encouraged to try to correct the interference by one or more of the
following measures:
−Reorient or relocate the receiving antenna.
−Increase the separation between the equipment and the receiver.
−Connect the equipment onto an outlet on a circuit different from that to which
the receiver is connected.
−Consult the dealer or an experienced radio/TV technician for help.
Shielded interconnect cables and a shielded AC power cable must be employed with
this equipment to ensure compliance with the pertinent RF emission limits governing
this device. Changes or modifications not expressly approved by the system's manu-
facturer could void the user's authority to operate the equipment.

ii
Declaration of Conformity
This device complies with part 15 of the FCC rules. Operation is subject to the follow-
ing conditions:
−This device may not cause harmful interference, and
−This device must accept any interference received, including interference
that may cause undesired operation.
Canadian Department of Communications
This class B digital apparatus meets all requirements of the Canadian Interference-
causing Equipment Regulations.
Cet appareil numérique de la classe B respecte toutes les exigences du Réglement
sur le matériel brouilieur du Canada.
About the Manual
The manual consists of the following:
Chapter 1
Introducing the Mainboard Describes features of the mainboard,
and provides a shipping checklist.
Go to ⇒ page 1
Chapter 2
Installing the Mainboard Describes installation of mainboard
components.
Go to ⇒ page 6
Chapter 3
Using BIOS Provides information on using the BIOS
Setup Utility.
Go to ⇒ page 26
Chapter 4
Using the Mainboard Software Describes the mainboard software.
Go to ⇒ page 50

iii
Features and Packing List Translations
Liste de contrôle
Comparez ce qui est contenu dans l'emballage de la carte mère avec la liste
suivante:
Eléments standards
•Une carte mère
•Un câble plat pour lecteur de disquette
•Un câble plat pour lecteur IDE
•Un CD d'installation automatique pour le logiciel
•Ce manuel utilisateur
Caractéristiques
Processeur La carte mère SV266A utilise un Socket A AMD 462 broches
présentant les caractéristiques suivantes:
•Supporte un bus frontal (FSB) de 100/133 MHz
•Reçoit des processeurs Athlon/Duron AMD
Chipset Les chipsets KT266A Northbridge et VT8235 Southbridge sont
basés sur une architecture de chipset de bon rapport qualité-
prix et de bon rendement énergétique pour implémenter les
systèmes d’ordinateurs de bureau AGP/PCI avec une fiabilité
et des performances prouvées.
•Supporte les processeurs Athlon AMD (Socket-462)
Socket-A
•Transfert DDR (Double Data Rate) 100/133 MHz sur
adresse CPU Athlon et bus de données
•Offre un contrôleur de Port Graphique Accéléré (AGP)
complet conforme V2.0 et supportant les modes 1x, 2x et
4x en 66 MHz offrant des graphiques 3D éclatants, et des
performances vidéo de haute qualité
•Supporte une interface d'Hôte V-Link 66 MHz avec une
bande passante de pointe de 266 Mo/sec et un protocole
de transaction V-Link intelligent pour éliminer l’état
d’attente/latence de transfert d’accélérateur de données
•Types de mémoire SDRAM DDR et SDR de hautes
performances avancés
•Contrôleur USB 2.0 intégré avec trois hubs racine et six
ports de fonction
•Contrôleur EIDE de mode maître Ultra DMA
33/66/100/133 de Canal double
Les caractéristiques clé supplémentaires comprennent le
support de six ports USB, une liaison AC 97 pour audio et
modem et surveillance matérielle.

iv
Graphiques La carte mère comprend un logement AGP qui offre quatre fois la
bande passante des spécifications AGP d’origine. La technologie
AGP offre une connexion directe entre le sous-système graphique
et le processeur de sorte que les graphiques n’ont pas à entrer en
concurrenceavec d’autres périphériques pour le temps
d’utilisation du processeur sur le bus PCI.
Mémoire La carte mère peut recevoir les configurations de mémoire
suivantes :
•SDRAM DDR (Double Data Rate) PC1600/PC2100
supportant jusqu’à 2 Go en utilisant deux modules DIMM
2.5V
•SDRAM PC133/ PC100 supportant jusqu’à 2 Go en
utilisant deux modules DIMM 3.3V
Audio Le codec audio est conforme aux spécifications AC 97 2.2, et
supporte la résolution 18 bits ADC (Analog Digital Converter)
et DAC (Digital Analog Converter) ainsi que le codec full-
duplex stéréo 18 bits avec vitesses d’échantillonnage
indépendantes et variables. Cette carte mère supporte une
ligne de sortie jusqu’à 4 canaux.
LAN Interne
(optionnel) Le VT6103 est un périphérique à Couche Physique pour
Ethernet 10BASE-T et 100BASE-TX utilisant des câbles Non
blindés de catégorie 5, Blindés de Type 1.
•Double Vitesse – 100/10 Mbps
•Half et Full Duplex
•Conforme à tous les Standards IEEE 802.3, 10Base-T et
100Base-Tx Applicables
•Egaliseur Adaptatif
E/S Intégrées La carte mère possède un jeu complet de ports d’E/S et de
connecteurs:
•Deux ports PS/2 pour souris et clavier
•Deux ports série
•Un port parallèle
•Quatre ports USB
•Un port LAN
•Prises audio pour microphone, ligne d’entrée et ligne de
sortie
Microprogramme
BIOS Cette carte mère utilise Award BIOS qui permet aux
utilisateurs de configurer de nombreuses caractéristiques du
système comprenant les suivantes:
•Gestion d’alimentation
•Alarmes de réveil
•Paramètres de CPU
•Synchronisation de CPU et de mémoire
Le microprogramme peut aussi être utilisé pour définir les
paramètres pour les vitesses d’horloges de différents
processeurs.

v
Checkliste
Vergleichen Sie den Packungsinhalt des Motherboards mit der folgenden
Checkliste:
Standard Items
•Ein Motherboard
•Ein Bandkabel für Diskettenlaufwerke
•Ein Bandkabel für IDE-Laufwerke
•Eine Auto-Installations-Support-CD
•Dieses Benutzerhandbuch
Features
Prozessor Das SV266A Mainboard enthält einen AMD 462-Pin Sockel A
mit den folgenden Eigenschaften:
•Unterstützt 100/133 MHz Front-Side Bus (FSB)
•Nimmt AMD Athlon/Duron Prozessoren auf
Chipsatz Die Chipsätze KT266A Northbridge und VT8235 Southbridge
basieren auf einer kostengünstigen und energiesparenden
Architektur zur Implementierung von AGP/PCI-Desktop-
Computersystemen mit bewiesener Zuverlässigkeit und
Leistung.
•Unterstützt Sockel-A (Sockel-462) AMD Athlon
Prozessoren
•100/133 MHz DDR (Double Data Rate) Transfer auf
Athlon CPU-Adress- und Datenbussen
•Bietet vollständigen Accelerated Graphics Port (AGP)
Controller, der v2.0 entspricht und 66 MHz 1x, 2x und 4x
Modi unterstützt und damit lebendige 3D-Grafik und
qualitativ hochwertige Videoleistung bietet
•Unterstützt 66 MHz V-Link Host Interface mit einer
Spitzenbandbreite von 266 MB/s und einem intelligenten
V-Link Transaction Protocol, um Data-Wait-State/Throttle-
Transfer-Latency zu beseitigen
•Erweiterte Hochleistungs-SDR und DDR SDRAM-
Speichertypen
•Integrierter USB 2.0 Controller mit drei Root Hubs und
sechs Funktionsschnittstellen
•Dual-Kanal Ultra DMA 33/66/100/133 Master Mode EIDE
Controller
Zusätzliche Schlüsselmerkmale umfassen die Unterstützung
für sechs USB-Anschlüsse, ein AC 97-Link für Audio und
Modem und Hardwareüberwachung.
Grafik Dieses Mainboard umfasst einen AGP-Steckplatz mit der
vierfachen Bandbreite der ursprünglichen AGP-Spezifikation.
AGP-Technologie bietet eine direkte Verbindung zwischen dem
Grafiksubsystem und dem Speicher, so dass die Grafik nicht mit
anderen Geräten auf dem PCI-Bus um Prozessorzeit wetteifern
muss.

vi
Speicher Das Mainboard nimmt die folgenden Speicherkonfigurationen
auf:
•DDR (Double Data Rate) PC1600/PC2100 SDRAM
unterstützt bis zu 2 GB unter Verwendung von zwei 2.5V
DIMM-Modulen
•SDRAM PC133/ PC100 unterstütztbis zu2 GB unter
Verwendung von zwei 3.3V DIMM-Modulen
Audio Der Audio-Codec ist kompatibel mit der AC 97 2.2-
Spezifikation und unterstützt 18-Bit ADC (Analog Digital
Converter) und DAC (Digital Analog Converter)-Auflösungen
sowie 18-Bit-Stereo-Vollduplex-Codec mit unabhängigen und
variablen Samplingraten. Das Mainboard unterstützt bis zu 4-
Kanal Line-out.
Integriertes LAN
(optional) Das VT6103 ist ein Physical-Layer-Gerät für Ethernet
10BASE-T und 100BASE-TX bei Benutzung von nicht
abgeschirmten Kategorie 5-Kabeln und abgeschirmten Typ 1-
Kabeln.
•Zwei Geschwindigkeiten – 100/10 Mbps
•Halb- und Vollduplex
•Entspricht allen geltenden IEEE 802.3, 10Base-T und
100Base-Tx-Standards
•Einstellbarer Equalizer
Integrierte I/O Das Mainboard verfügt über einen kompletten Satz von I/O-
Schnittstellen und Anschlüssen:
•Zwei PS/2-Schnittstellen für Maus und Tastatur
•Zwei serielle Schnittstellen
•Eine parallele Schnittstelle
•Vier USB-Schnittstellen
•Eine LAN-Schnittstelle
•Audiobuchsen für Mikrofon, Line-in und Line-out
BIOS
Firmware Dieses Mainboard setzt das Award BIOS ein, mit dem der
Anwender viele Systemeigenschaften selbst konfigurieren
kann, einschließlich der folgenden:
•Energieverwaltung
•Wake-up Alarm
•CPU-Parameter
•CPU- und Speichertiming
Mit der Firmware können auch die Parameter für verschiedene
Prozessortaktgeschwindigkeiten eingestellt werden.

vii
Lista di controllo
Comparate il contenuto della confezione della scheda madre con la seguente
lista di controllo:
Articoli standard
•Una scheda madre
•Un cavo a nastro per il drive dischetti
•Un cavo a nastro IDE
•Un CD di supporto software auto-installante
•Il manuale dell’utente
Caratteristiche
Processore La scheda madre SV266A usa un socket AMD 462-pin Socket
A con le seguenti caratteristiche:
•Supporto per il bus di sistema frontside (FSB) 100/133
MHz
•Alloggia processori AMD Athlon/Duron.
Chipset I chipset KT266A Northbridge and VT8235 Southbridge sono
basati su un'architettura efficace nei costi, innovativa e
efficiente nei consumi per l’implementazione di sistemi
personal computer AGP/PCI con provata affidabilità e
prestazioni.
•Supporta processori AMD Athlon Socket A (Socket 462)
•Trasferimento 100/133 MHz DDR (Double Data Rate) su
bus indirizzo e dati CPU Athlon
•Fornisce una porta grafica accelerata (AGP) completa
compatibile v2.0 e supporta le modalità 1x, 2x e 4x
66MHz per la fornitura di grafica 3D e alta qualità di
prestazioni video.
•Supporta interfaccia V-Link Host 66 MHz con un picco di
banda 266 MB/s e protocollo di transazione intelligente V-
Link per eliminare latenza di trasferimento stato wait
data/throttle
•Tipi di memoria SDR e DDR SDRAM ad alte prestazioni
avanzate
•Controller USB 2.0 integrata con tre hub root e sei porte
funzione.
•Controller EIDE modalità master doppio canale Ultra
DMA 33/66/100/133
Funzioni supplementari includono sei porte USB un
collegamento AC97 audio e modem e monitoraggio hardware.
Grafica La scheda madre include uno slot AGP che fornisce quattro volte
la larghezza di banda delle specifiche AGP originarie. La
tecnologia AGP fornisce un collegamento diretto tra il sottosistema
grafico e il processore in modo che la grafica non deve competere
con le altre periferiche presenti sul bus PCI per avere tempo
processore.

viii
Memoria La scheda madre alloggia le seguenti configurazioni di
memoria:
•DDR (Double Data Rate) PC1600/PC2100 SDRAM con
supporto fino a 2 GB con due moduli DIMM 2.5V
•SDRAM PC133/ PC100 supporta fino a 2 GB usando due
moduli DIMM 3,3V.
Audio Il code audio è compatibile con le specifiche AC 97 2.2 e
supporta una risoluzione a 18 bit ADC (convertitore analogico
digitale) e DAC (convertitore digitale analogico) come pure
codec full duplex 18 bit con frequenze di campionamento
indipendenti e variabili. La scheda madre supporta una linea di
uscita fino a 4 canali
LAN integrata
(Opzionale) La scheda VT6103 è una periferica Physical Layer per
Ethernet 10BASE-T e 100BASE-TX usando cavi schermati
tipo 1 e non schermati categoria 5
•Doppia velocità – 100/10 Mbps
•Half e Full duplex.
•Conforme a tutti gli standard applicabili IEEE802.3,
10Base-T e 100Base-TX
•Equalizzatore adattivo
Inizializza I/O La scheda madre è dotata da una serie completa di porte e
connettori I/O:
•Due porte PS/2 per tastiera e mouse
•Due porte seriali
•Una porta parallela
•Quattro porte USB
•Una porta LAN
•Jack audio per microfono, ingresso linea e uscita linea
Firmware BIOS
Questa scheda madre adotto un BIOS Award che permette
agli utenti di configurare le caratteristiche principali del
sistema, inclusi:
•Gestione energia
•Allarmi wake up
•Parametri CPU
•Temporizzazione CPU e memoria
Il firmware può anche essere usato per impostare i parametri
per diverse velocità di clock.

ix
Lista de Verificación
Compare los contenidos del paquete de la placa principal con la sigte. lista:
Ítems Estándares
•Una placa principal
•Un cable cinta del lector de diskette
•Un cable cinta de la unidad IDE
•Un CD de soporte en software de autoinstalación
•Este manual del usuario
Características
Procesador La placa principal SV266A usa una AMD 462-pin Socket A
que tiene las sigtes. características:
•Soporta bus de lado frontal (FSB) 100/133 MHz
•Acomoda procesadores AMD Athlon/Duron
Chipset Los chipsets KT266A Northbridge y VT8235 Southbridge se
basan de la arquitectura de chipset eficiente de energía y de costo
para implementar sistemas de ordenador personal AGP/PCI con
fiabilidad yrendimiento comprobados.
•Soporta procesadores Socket-A (Socket-462) AMD
Athlon
•Transferencia 100/133 MHz DDR (Índice de Datos
Doble/Double Data Rate) en dirección Athlon CPU y
buses de datos
•Provee controlador Accelerated Graphics Port (AGP) con
funciones completas que se conforman con v2.0 y
soporta modos 66 MHz 1x, 2x y 4x que entregan gráficas
3D vivas y rendimiento de vídeo de alta calidad
•Soporta interfaz 66 MHz V-Link Host con una ancha de
banda máxima de 266 MB/s y un protocolo de
transacción V-Link inteligente para eliminar demora de
transferencia estado de espera/ahogado de datos
•Tipos de memoria SDR y DDR SDRAM de alto
rendimiento
•Controlador USB 2.0 Integrado con tres hubs de raíz y
puertos de seis funciones
•Controlador EIDE de modo máster de Dual Channel Ultra
DMA 33/66/100/133
Las características claves adicionales incluyen soporte para
seis puertos USB, un vínculo AC 97 para sonido y módem y
monitoreo de hardware.
Memoria La placa principal acomoda las sigtes. configuraciones de
memoria:
•DDR (Double Data Rate) PC1600/PC2100 SDRAM soporta
hasta 2 GB con dos módulos de 2.5V DIMM
•SDRAM PC133/ PC100 soporta hasta 2 GB con dos
módulos de 3.3V DIMM

x
Gráficas La placa principal incluye una ranura AGP que provee cuatro
veces la ancha de banda de la especificación AGP original. La
tecnología AGP provee una conexión directa entre el subsistema
de gráficas y el procesador para que las gráficas no tengan que
competir por el tiempo de procesador con otros dispositivos en el
bus PCI.
Sonido El codec de sonido se conforma con la AC 97 2.2, y soporta
18-bit ADC (Conversor Digital Analógico/Analog Digital
Converter) y resolución DAC (Conversor Analógico
Digital/Digital Analog Converter) y también codec de full-
duplex de estéreo de 18-bit con índice de muestreo
independiente y variable. Esta placa principal soporta hasta
salida de de línea de 4 canales.
LAN abordo
(optativo) El VT6103 es un dispositivo de Capa Física para Ethernet
10BASE-T y 100BASE-TX con cables de la categoría 5 Sin
protección, y de Tipo 1 con protección
•Velocidad Dual – 100/10 Mbps
•Duplex Medio y Completo
•Satisface todas las normas IEEE 802.3, 10Base-T y
100Base-Tx
•Ecualizador Adaptivo
I/O Integrado La placa principal tiene un juego completo de puertos y
conectores I/O:
•Dos puertos PS/2 para ratón y teclado
•Dos puertos seriales
•Un puerto paralelo
•Cuatro puertos USB
•Un puerto LAN
•Clavijas de sonido para micrófono, entrada y salida de
línea
Firmware de
BIOS Esta placa principal usa Award BIOS que habilita los usuarios
a configurar muchas características de sistema que incluyen
las sigtes:
•Administración de energía
•Alarmas despertadoras
•Parámetros de CPU
•CPU y cronometraje de memoria
El firmware también se puede usar para configurar parámetros
para diferentes velocidades de reloj.

xi
チェックリスト
チェックリストチェックリスト
チェックリスト
下記のチェックリストに列挙されている製品が同封されているかを確認して
ください。
標準同封アイテム
標準同封アイテム標準同封アイテム
標準同封アイテム
•メインボード 1枚
•ディスクドライブ用リボンケーブル 1個
•IDEドライブ用リボンケーブル 1個
•自動インストール機能対応ソフトウェアCD 1枚
•ユーザーマニュアル
製品特徴
製品特徴製品特徴
製品特徴
プロセッサ
プロセッサプロセッサ
プロセッサ SV266Aメインボードは以下の機能を備えたAMD 462ピンソ
ケットAを搭載しています:
•100/133 MHzシステムバス (FSB) 対応
•AMD Athlon/Duronプロセッサ対応
チップ
チップチップ
チップセット
セットセット
セット KT266A NorthbridgeとVT8235 Southbridgeチップセットは、AGP/
PCIを搭載したデスクトップコンピュータのための経済的で、省
電力性に優れたチップセット構造を持ち、高い安定性およびパ
フォーマンスが保証されています。
•ソケットA (ソケット-462) AMD Athlonプロセッサをサ
ポート
•Athlon CPUアドレスとデータバスにおける100/133 MHz
DDR (Double Data Rate) 転送
•V2.0準拠の完全機能AGP (Accelerated Graphics Port)
コントローラを提供し、さらに66MHz 1x、2x、4xモード
で鮮明な3Dグラフィックと高画質ビデオパフォーマンス
を提供
•最大帯域幅266 MB/秒の66MHz V-Linkホストインターフ
ェースと、データ待機状態/混雑による転送の遅延を防ぐ
ための知的V-Linkトランスアクションプロトコル対応
•高性能SDRとDDR SDRAMメモリタイプ
•3つのルートハブと6つの機能ポートを備えた統合USB
2.0コントローラ
•デュアルチャンネルUltra DMA 33/66/100/133ますた
ーモードEIDEコントローラ
この他に、6つのUSBポート、オーディオとモデムのための
AC 97リンク、ハードウェアモニタなどの機能を搭載してい
ます。
グラフィック
グラフィックグラフィック
グラフィック このメインボードには、本来のAGP仕様の4倍の帯域幅を提供す
ることができるAGPスロットが含まれます。AGP技術はグラフィ
ックサブシステムとプロセッサとの間の直接接続を提供するた
め、グラフィックがPCIバス上のその他と競合することがなくな
ります。

xii
メモリ
メモリメモリ
メモリ このメインボードは、次のメモリ設定に対応しています:
•2.5V DIMMモジュールを使い、最大2 GBまでDDR (Double
Data Rate) PC1600/PC2100 SDRAMをサポート
•2つの3.3V DIMMモジュールを使い、最大2 GBまでSDRAM
PC133/ PC100をサポート
オーディオ
オーディオオーディオ
オーディオ オーディオコーデックはAC 97 2.2 仕様に適合したもので、
18ビットADC (Analog Digital Converter) とDAC (Digital
Analog Converter) 解決と、独立した可変サンプリングレー
トの18ビットステレオ全二重コーデックに対応しています。
このメインボードは、最大4チャンネルのライン出力に対応し
ています。
オンボード
オンボードオンボード
オンボードLAN
LAN LAN
LAN
(
((
(オプション
オプションオプション
オプション)
))
)
VT6103は、カテゴリ5アンシールド、タイプ1シールドケーブ
ルを使ったイーサネット10BASE-Tと100BASE-TXの物理レイヤ
ーデバイスです。
•デュアルスピード – 100/10 Mbps
•半/全二重
•すべての適合IEEE 802.3、10Base-T、および100Base-
Tx標準に対応
•適応エコライザ
統合の入出力ポー
統合の入出力ポー統合の入出力ポー
統合の入出力ポー
ト
トト
ト
このメインボードはフルセットのI/Oポートおよびコネクタを
搭載しています。
•マウスとキーボード用の2つのPS/2ポート
•リアルポート x 2
•パラレルポート x 1
•USBポート x 4
•LANポート x 1
•マイクロフォンやラインイン、ラインアウト向けのオー
ディオジャック
BIOS
BIOSBIOS
BIOS
ファームウェア
ファームウェアファームウェア
ファームウェア
このメインボードは次のシステム機能を含めた設定をするこ
とができるAward BIOSを採用しています：
•電源管理
•Wake-up警告
•CPUパラメータ
•CPUおよびメモリのタイミング
この他に、各種プロセッサクロック速度のパラメータを設定
することができます。

xiii
품목
품목품목
품목 목록
목록목록
목록
다음 품목들이 메인보드 패키지에 모두 포함되어 있는지 확인해 보십시오:
표준
표준표준
표준 품목
품목품목
품목
•메인 보드 1개
•디스켓 드라이브 리본 케이블 1개
•IDE 드라이브 리본 케이블 1개
•자동 설치 소프트웨어 지원 CD 1개
•본 사용자 설명서
기능
기능기능
기능
프로세서
프로세서프로세서
프로세서 SV266A 메인보드는 다음과 같은 특징을 지닌 AMD 462 핀
소켓 A를 사용한다:
•100/133 MHz frontside bus (FSB) 지원
•AMD Athlon/Duron 프로세서 사용
칩셋
칩셋칩셋
칩셋 KT266A Northbridge 및 VT8235 Southbridge 칩셋은 비용
효율적이고 에너지 효율적인 칩셋 아키텍쳐를 바탕으로 하여
AGP/PCI 데스크탑 퍼스널 컴퓨터 시스템에 인정된 신뢰성과
성능을 제공한다.
•소켓 A (소켓 462) AMD Athlon 프로세서 지원
•Athlon CPU 어드레스 및 데이터 버스에 100/133 MHz
DDR (Double Data Rate) 전송
•V2.0과 호환하고 66 MHz 1x, 2x 및 4x 모드를 지원하여
생생한 3D 그래픽과 고품질 비디오 성능을 제공하는 Ac-
celerated Graphics Port (AGP) 컨트롤러 제공
•데이터 대기 상태 제거/전송 숨김 조절을 위한 최고 대역폭
266 MB/s 및 우수한 V 링크 전송 프로토콜의 66 MHz V 링
크 호스트 인터페이스 지원
•고급 고성능 SDR 및 DDR SDRAM 메모리 타입
•3 개의 루트 허브 및 6 개의통합 포트를 지닌 USB 2.0
컨트롤러
•듀얼 채널 Ultra DMA 33/66/100/133 마스터 모드 EIDE
컨트롤러
이외의 주요 특징으로 USB 포트 6개, 오디오 및 모뎀용 AC 97
링크, 하드웨어 모니터링이 있다.

xiv
그래픽
그래픽그래픽
그래픽 본 메인보드는 기존AGP 사양보다 4배의 대역폭을 제공하는
AGP 슬롯 1개가 포함되어 있다. AGP 기술은 그래픽 하부
시스템과 프로세서를 직접 연결함으로써 그래픽이 PCI에 있는
다른 장치와 프로세서 시간을 다툴 필요가 없다.
메모리
메모리메모리
메모리 본 메인보드는 다음과 같은 메모리 구성을 지닌다:
•DDR (Double Data Rate) PC1600/PC2100 SDRAM은 2.5V
DIMM 모듈 2 개를 사용하여 최대 2 GB 까지 지원한다
•SDRAM PC133/ PC100 은 3.3V DIMM 모듈을 사용하여
최대 2 GB까지 지원한다
오디오
오디오오디오
오디오 오디오 코덱은 AC 97 2.2 사양과 호환하며 독립적이고 다양한
샘플링 속도로 18 비트 ADC (Analog Digital Converter) 및 DAC
(Digital Analog Converter) 해결은 물론 18 비트 스테레오 full-
duplex 코덱을 지원한다. 본 메인보드는 최대 4 채널 라인
출력을 지원한다.
보드
보드보드
보드 내장
내장내장
내장 LAN
LAN LAN
LAN
(
((
(선택
선택선택
선택 사항
사항사항
사항)
))
)
VT6103 은 카테고리 5 언실드, 타입 1 실드 케이블을 사용하는
이더넷 10BASE-T 및 100BASE-TX를 위한 물리적 레이어
장치이다.
•듀얼 속도 – 100/10 Mbps
•Half 및 Full Duplex
•IEEE 802.3, 10Base-T 및 100Base-Tx 표준 부합
•적용 가능한 이콸라이저
통합
통합통합
통합 I/O
I/O I/O
I/O 본 메인보드는 풀 세트의 I/O 포트 및 커넥터가 있다:
•마우스와 키보드용 PS/2 포트 2개
•시리얼 포트 2개
•패러럴 포트 1개
•USB 포트 4개
•LAN 포트 1개
•마이크용 오디오 잭, 라인 입력 및 라인 출력
BIOS
BIOSBIOS
BIOS
펌웨어
펌웨어펌웨어
펌웨어
본 메인보드는 Award BIOS를 사용하여 다음과 같은 시스템
기능을 구성할 수 있다 :
•전원관리
•기상 알람
•CPU 파라미터
•CPU 및 메모리 타이밍
펌웨어는 다른 프로세서 클럭 속도의 파라미터 설정에도

xv
사용될 수 있다.
檢查表
檢查表檢查表
檢查表
請依下列檢查表，核對主機板包裝之內容：
標準項目
標準項目標準項目
標準項目
•主機板一片
•磁碟機排線一條
•IDE磁碟機排線一條
•自動安裝CD一片
•本使用手冊
性能
性能性能
性能
處理器
處理器處理器
處理器 SV266A主機板採用具有下列功能之AMD 462針Socket A:
•支援100/133MHz前端匯流排(FSB)
•支援AMD Athlon/Duron 處理器
晶片組
晶片組晶片組
晶片組 KT266A北橋
及VT8235南橋晶片組，採行了高效率低成本的之晶
片組架構，可提供AGP/PCI個人電腦系統穩定性及效能。

xvi
•支援Socket-A (Socket-462) AMD Athlon處理器
•支援Athlon CPU位址與資料匯流排達100/133 MHZ DDR
(Double Data Rate)傳輸速率
•支援AGP (Accelerated Graphics Port)
控制器所有功能，相
容於v2.0版，支援66 MHz 1x, 2x 以及4x 模式，可輸送鮮
明的3D圖檔以及高畫質影像
•支援 66MHz之 V-Link 主控介面，提供高達266MB/sec
之頻寬，V-Link傳輸通訊協定可降低資料等待時間/無感
傳輸等待時間
•支援加強型高效能SDR以及DDR SDRAM記憶體型態
•整合了USB 2.0控制器，提供三個主集線器和六個功能埠
•內建雙通道UltraDMA- 33/66/100/133 主態EDIE控制器
其他重要功能包括：支援6個USB埠、音效及數據機連接用的
AC 97連接埠 、硬體監視功能。
Graphics
GraphicsGraphics
Graphics 本主機板搭載有一個AGP插槽，可提供相當於舊型AGP規格4倍
之頻寬。AGP技術，係使繪圖子系統與中央處理器直接連接，
藉以使繪圖系統無需與PCI插槽上的設備，爭取處理器資源。
記憶體
記憶體記憶體
記憶體 本主機板配備有下列記憶體設定:
•使用2個2.5V DIMM記憶體模組，可支援高達2GB之DDR
(Double Data Rate) PC1600/PC2100 SDRAM
•使用2個3.3V DIMM記憶體模組，可支援高達2GB之
SDRAM PC133/ PC100
音效
音效音效
音效 配備之音效解碼/編碼器，係採用AC’ 97 2.2 規格，支援18位
元的ADC (類比數位轉換器)及DAC (數位類比轉換器) 解析度，
同時也支援具有18位元的獨立或可變取樣率之立體全雙工解碼/
編碼器。此外，也支援類比式立體4聲道之輸入。
機載
機載機載
機載LAN
LANLAN
LAN
(
((
(選購
選購選購
選購)
))
)
VT6103係為乙太10BASE-T 和 100BASE-
TX之實體層元件，使用 Category 5(速率100 Mbps)
無遮蔽式雙絞線, Type 1屏蔽電纜以及
光纖電纜。
•雙倍速 – 100/10 Mbps 傳輸速率
•支援半或全雙工運作模式
•適用於所有可用之IEEE 802.3, 10BaseT和100Base-

xvii
Tx雙絞線, 等之標準
•自適均衡器
整合的輸入出功能
整合的輸入出功能整合的輸入出功能
整合的輸入出功能 本主機板完整地支援各種 I輸出入及連接器：
•2個 PS/2 埠，分供滑鼠及鍵盤連接
•2個串列埠
•1個平行埠
•4個USB埠
•1個LAN埠
•麥克風、line-in及line-out音效端
BIOS
BIOSBIOS
BIOS
韌體
韌體韌體
韌體
本主機板使用了AWARD BIOS ，使用者可藉此對包括下列之系
統功能進行設定：
•電源管理
•喚醒警示
•CPU參數及記憶體定時
•CPU及記憶體的定時
本BIOS也可用以設定各種有關處理器頻率的參數。
校验表
校验表校验表
校验表

xviii
将本主板的组件内容与以下校验表进行对照：
标准组件
标准组件标准组件
标准组件
•一只主板
•一条磁盘驱动器带状电缆
•一条 IDE 驱动器带状电缆
•一个保持模块
•一张自动安装软件支持光盘
•本用户手册
特性
特性特性
特性
处理器
处理器处理器
处理器 SV266A 主板使用一个 AMD 462-pin Socket A 插座，此插
座具有以下特点：
•支持 100/133 MHz 前端总线 (FSB)
•支持 AMD Athlon/Duron 处理器
芯片组
芯片组芯片组
芯片组 KT266A 北桥和 VT8235
南桥芯片组是基于一种低成本的高效能芯
片组架构，用于 AGP/PCI 个人电脑，能提供已经证明的可靠
性和高性能。
•支持 Socket-A (Socket-462) AMD Athlon 处理器
•Athlon CPU 地址和数据总线上100/133 MHz DDR MHz
DDR（双数据传输速率）传输
•提供全功能的加速图形接口 (AGP) 控制器（兼容于
v2.0），支持66 MHz 1x、2x 和 4x 模式，能够提
供清晰的 3D 图形和高质量的视频性能
•支持 266 MB/s 峰值带宽的 66 MHz V-Link 主控接口，
支持智能 V-Link 传输协议，能够减少数据等待和
传输延迟
•高性能SDR 和 DDR SDRAM 内存类型
•集成 USB 2.0 控制器，带有 3 个 Root Hub 和 6
个功能端口
•双通道DMA 33/66/100/133 主控模式 EIDE 控制器
其它主要功能包括支持 6-个 USB 端口、用于音频和调制解
调器的 AC 97 连接以及硬件监测。
图形
图形图形
图形 该主板包括一个 AGP 插槽，可提供普通 AGP 规格 4-倍的带

xix
宽。AGP 技术能提供图像子系统和处理器之间的直接连接，这样
图像就不需要与 PCI 总线上的其它设备争用处理器时间。
内存
内存内存
内存 此主板支持以下内存配置：
•2 条 2.5V DIMM DDR（双数据速率）PC1600/PC2100
SDRAM 内存条，最大可支持 2 GB
•2 条 3.3V DIMM PC133/PC100 SDRAM
内存条，最大可支持 2 GB
声音
声音声音
声音 音频编解码器兼容 AC’ 97 2,2 规格，支持 18 位 ADC（模
拟数字转换器）和 DAC（数字模拟转换器）精度，并支持具
有独立和可调采样速率的 18 位立体声全双工编解码器。该主
板支持 4 路线输出。
Onboard
Onboard Onboard
Onboard
LAN
LANLAN
LAN（可选）
（可选）（可选）
（可选）
VT6103 是一种物理层设备，可用于使用 5 类非屏蔽线、1 类
屏蔽线的以太网 10BASE-T 和 100BASE-TX。
•双速 – 100/10 Mbps
•半双工和全双工
•符合所有相应的 IEEE 802.3、10Base-T 和 100Base-Tx
标准
•自适应均衡器
集成
集成集成
集成 I/O
I/O I/O
I/O 此主板具有完整的 I/O 端口和插孔：
•2 个 PS/2 端口用于连接鼠标和键盘
•2 个串口
•1 个并口
•4 个 USB 端口
•1 个 LAN 端口
•麦克风、线入和线出声音插孔
BIOS
BIOSBIOS
BIOS 此主板使用 Award BIOS，可以让用户自己配置以下系统功能：
•电源管理
•唤醒报警
•CPU 参数
•CPU 和记忆定时
还可用于设置不同处理器时钟速度的参数。

xx
T
T
A
AB BL LE E O OF F
C
C
O
ON NT TE EN NT TS S
Preface i
Features and Packing List Translations iii
CHAPTER 1 1
Introducing the Mainboard 1
Introduction................................................................................................ 1
Checklist.................................................................................................... 1
Standard Items................................................................................................. 1
Features .................................................................................................... 2
Choosing a Computer Case....................................................................... 3
Mainboard Components ............................................................................ 4
CHAPTER 2 6
Installing the Mainboard 6
Safety Precautions..................................................................................... 6
Quick Guide............................................................................................... 6
Installing the Mainboard in a Case............................................................. 7
Checking Jumper Settings......................................................................... 7
Setting Jumpers ............................................................................................... 7
Checking Jumper Settings ............................................................................... 8
Jumper Settings ............................................................................................... 8
