TAMURA TU-6439 User manual

2D-53-0002650C
本機の廃棄について
本器を廃棄する場合は、産業廃棄物の扱いとなりますので、産業廃棄物処分
業の許可を取得している会社に処分を委託して下さい。
Audinate®, the Audinate logo and Dante are trademarks of Audinate Pty Ltd.
The TU-6439 Dante Card is manufactured using technology under licence from
Audinate Pty Ltd under US Patents 7747725, 8005939, 7978696, 8171152,
European Patent 2255541, Chinese Patent ZL200780026677.0 and other
patents pending or issued, see www.audinate.com/patents.
取扱説明書
Dante CARD
型番：TU-6439
この取扱説明書には、事故を防ぐための重要な注意事項と製品の取り扱いかたを示
しています。この「取扱説明書」をよくお読みのうえ製品を安全にお使いください。お読み
になったあとは、いつでも見られるところに必ず保管してください。

2D-53-0002650C
安全上のご注意
ここでは、本製品を安全にご使用頂く上で大切な「禁止事項」「注意事項」につ
いて記載しています。御使用の前に必ずお読み頂き、正しくご使用頂くようお願い
致します。
注意
「人が障害を負ったり、物的損害の発生が想定される」内
容を示します。
△記号は注意しなければならない内容（警告を含む）を示していま
す。具体的な注意内容は△の中や近くに絵や文章で示しています。
記号は、禁止内容（してはならないこと）を示しています。具体的な
禁止内容は の中や近くに絵や文章で示しています。
注意
本製品を静電気の影響を受けやすいところ（絨毯の上など）に放置しないでくだ
さい。故障の原因となる事があります。
電源スイッチを入れたまま、本製品を抜き差ししないでください。故障の原因と
なる事があります。

2D-53-0002650C
商品概要
Danteネットワークに接続する最大 64ch入力、64ch出力のオーディオインターフェー
スカードです。
Dante について
Danteとは、Audinate社が開発した伝送プロトコルです。Danteの詳細については、
Audinate 社のウェブサイトをご参照ください。
Dante Controller について
本カードは、Audinate 社のホームページにて公開されている Dante Controller を使
用して、他の Dante 対応機器と接続する設定を行います。
Dante Controller 本体および取扱説明書は、Audinate 社のホームページより最新
版をダウンロードしてください。
Audinate ダウンロードページ
https://www.audinate.com/products/software/dante-controller
https://www.audinate.com/resources/technical-documentation
装着方法について
カードの装着方法については、装着する機器の取扱説明書も参照ください。必ず本
機を装着した機器の電源コードを抜いた状態で取り付け・取り外しを行ってください。カ
ードの左右にある取り付けネジは、しっかり締めた状態でご使用ください。
ネジの取り付けが緩い場合、電気的信号レベルが安定せず、正しい状態でお使いい
ただけません。

2D-53-0002650C
製品構成
品目コード
型式
名称
数量
備考
M-21300272-00
TU-6439
Dante CARD
1
取り付け用ネジ
2
M3x8
取扱説明書
1
本書
仕様
サンプリング周波数(Fs)
48kHz / 96kHz
入出力数(Fs=48kHz)
最大 64 入力、最大 64 出力
入出力数(Fs=96kHz)
最大 32 入力、最大 32 出力
伝送プロトコル
Dante
Dante コネクタ
RJ-45 タイプ/ノイトリック社製イーサコ
ンコネクタ
外観寸法
129(W)×40(H)×152(D)mm
質量
150g

2D-53-0002650C
各部の説明
①．PRIMARY コネクタ
Dante のPrimary インターフェースです。Dante ネットワークに接続します。
②．SECONDARY コネクタ
Dante のSecondary インターフェースです。Dante ネットワークに接続します。
③．LINK/ACT LED
Dante ネットワークへリンクしている場合に点灯、通信中に点滅します。
Dante ネットワークへリンクしていない場合は消灯します。
④．1G LED
Dante ネットワークへ 1Gbps でリンクしている場合に点灯、それ以外の場合は消灯
します。
①
②
③
④

2D-53-0002650C
寸法図

2D-53-0002650C
カスタマーサービスについて
ご使用中に不具合が発生し修理を必要とする場合、また動作運用上についてご
不審の点、その他弊社取扱品目についてご不明の点、あるいはご用命事項がございま
したら下記あてご連絡下さい。
（なお、修理・再調整の期間短縮のために、故障時前後のご使用状況・経歴等を
詳細にお知らせ下さい。）
本社／〒178-8511 東京都練馬区東大泉 1-19-43
TEL[phone] FAX[phone]
お問合せ先
ブロードコム事業部 営業部／本社内
TEL[phone] FAX[phone]
西日本営業所／〒564-0062 大阪府吹田市垂水町 3-27-27
第2江坂三昌ビル
TEL[phone] FAX[phone]

2D-53-0002650C

2D-53-0002650C
Disposing of this Equipment
When disposing this equipment, contact an authorized industrial waste
disposal operator to handle the disposal since this equipment needs to be
disposed as an industrial waste.
Audinate®, the Audinate logo and Dante are trademarks of Audinate Pty
Ltd.
The TU-6439 Dante Card is manufactured using technology under licence
from Audinate Pty Ltd under US Patents 7747725, 8005939, 7978696,
8171152, European Patent 2255541, Chinese Patent ZL200780026677.0
and other patents pending or issued, see www.audinate.com/patents.
Instruction Manual
Dante CARD
Model Number:TU-6439
This Instruction Manual describes important precautions to prevent any
accident and procedures to handle this product.Read this Instruction Manual
carefully to use this product safely.
After reading, keep this in a safe place where users can refer to as
needed.

2D-53-0002650C
Safety Precautions
This section describes the "prohibitions" and "precautions" important for
you to use this product safely.
Before use, be sure to read this manual so that you can use the system
correctly.
Caution
This sign gives a message assuming possible
human injury or property damage if the system
is mishandled ignoring the message given with
this sign.
The △symbol shows a message (including a warning) that
must be paid attention to. The specific precaution is shown
by picture or text near or in the △.
The symbol shows a prohibition (prohibited action). The
specific prohibition is shown by picture or text near or in the
.
Caution
Do not put this product in places where it is susceptible to static
electricity (such as on a carpet). This may cause system malfunctions.
Do not connect/disconnect this product with the power switch on. This
may cause system malfunctions.

2D-53-0002650C
Overview
This card is audio interface card to connect to Dante network.
It is possible to maximum 64 channels input, 64 channels output.
About Dante
Dante is a Transmission protocol developed by Audinate.Check the
Audinate website for details about Dante.
About Dante Controller
This card uses the Dante Controller application, which is available at the
Audinate website, to connect with other devices that support Dante.
Download the latest version of the Dante Controller application and an
operation manual from the Audinate website.
Audinate download page
https://www.audinate.com/products/software/dante-controller
https://www.audinate.com/resources/technical-documentation
About How to install
Please see the instruction manual for installation on the installation
method of the card. Installing or removing make sure unplugged the device
must be equipped with this unit. Use securely fastened with screws on either
side of the card.
If the mounting of the screw is loose, you do not can use it in the correct
state. Because the electrical signal level is not stable.

2D-53-0002650C
Included items
Product code
Model
Name
Quantity
Remarks
M-21300272-00
TU-6439
Dante CARD
1
Mounting
screw
2
M3x8
Instruction
Manual
1
This Book
Specifications
Sampling frequency (Fs)
48kHz / 96kHz
Input / Output (Fs=48kHz)
Max 64 input, 64 output
Input / Output (Fs=96kHz)
Max 32 input, 32 output
Transmission Protocol
Dante
Dante Connector
RJ-45 type /Neutrik ethercon
Connector
Dimensions
129(W)×40(H)×152(D)mm
Weight
150g

2D-53-0002650C

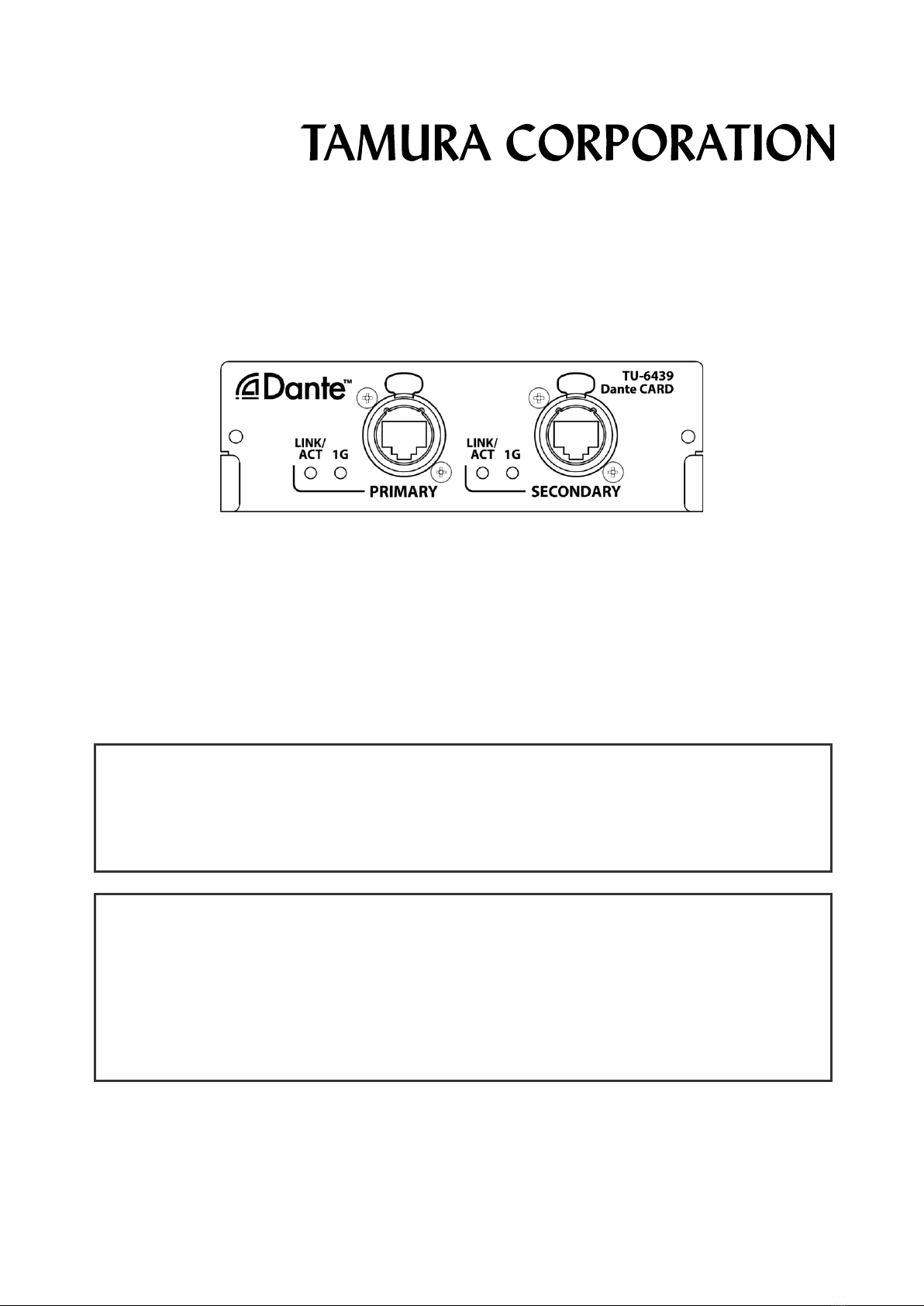

Description of parts
①．PRIMARY Connector
This is the Primary interface of Dante. Connect to a Dante network.
②．SECONDARY Connector
This is the Secondary interface of Dante. Connect to a Dante network.
③．LINK/ACT LED
Turns on when the link to Dante network and blinks during
communication. Turn off if not linked to Dante network.
④．1G LED
Turns on when Dante network linked at 1 Gbps. Otherwise it is turns off.
①
②
③
④

2D-53-0002650C
Dimensions

2D-53-0002650C
About Customer Service
If you experience any problems with our products and require any
servicing, or have any questions about TAMURA product line, please contact
your TAMURA sales representative or TAMURA at the following locations.
To help speed up servicing and readjustment, please be ready to describe
the problem accurately, what operations you were performing before and
after it happened, or the history of usage.
（Head Office）
1-19-43, Higashi-Oizumi, Nerima-ku, Tokyo, 178-8511 Japan
Phone : [phone] Fax : [phone]
(Contact)
International Sales Broadcom Business Unit
Phone : [phone] Fax : [phone]
