TAPKO SIM-KNX DINRAIL User manual

Operating Instructions
SIM-KNX
DINRAIL
Release version/date: R1.1 / January 2019
© 2001-2019 TAPKO Technologies GmbH
Im Gewerbepark A15, 93059 Regensburg, Germany
Details, modifications and corrections may be subject to change without notice. TAPKO gives no warranty for the accuracy of the document. All rights reserved.
Product description

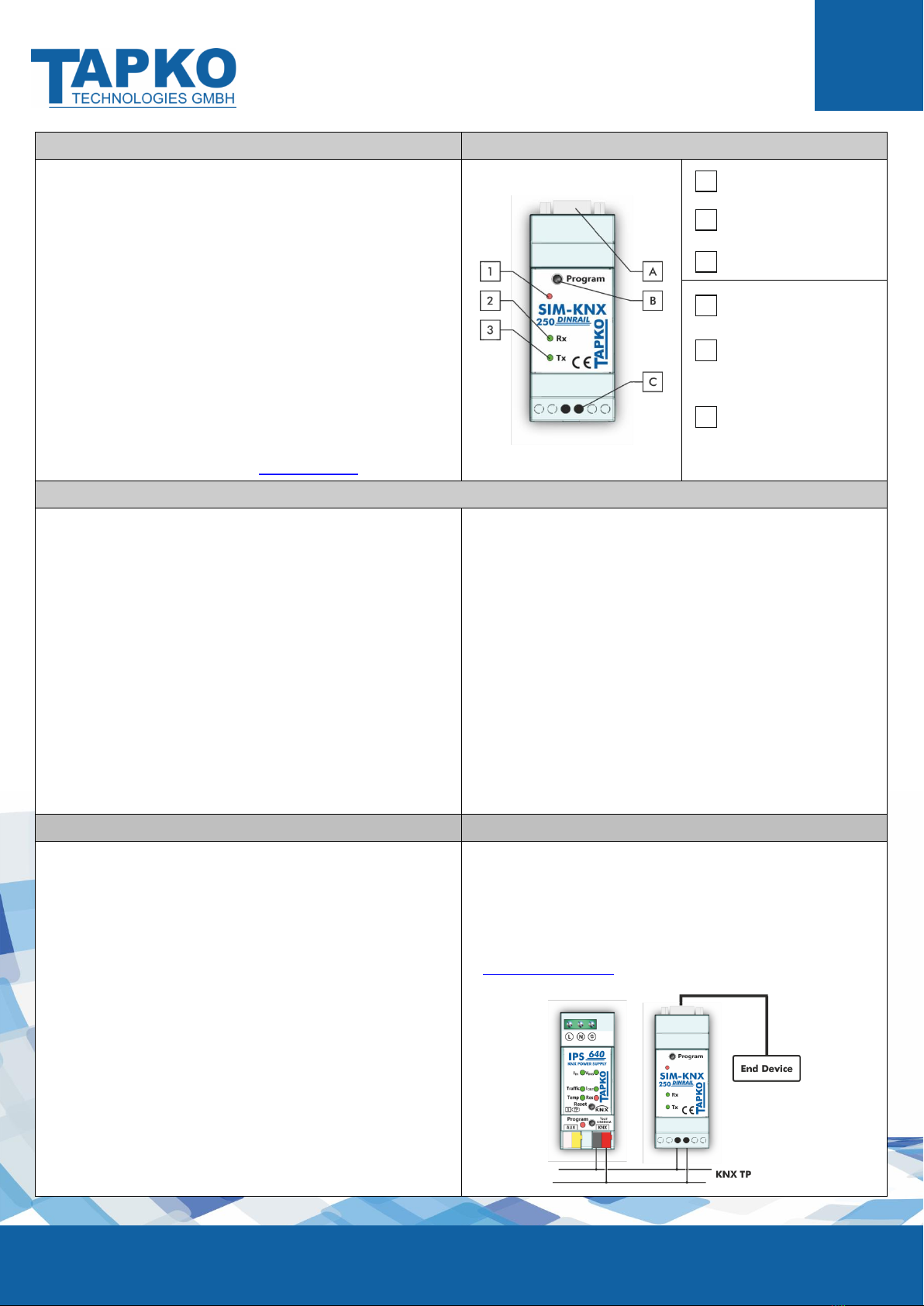

Connectors, buttons and LEDs description
The SIM-KNX DINRAIL data servers (with 128 or 254 objects) provide
the possibility of connecting arbitrary end devices having a serial
interface and units that have a microcontroller to KNX TP. In this way,
non-KNX end devices become operable via KNX.
Communication is performed via a simple ASCII protocol. The operating
modes RAW Mode, Interoperability Mode and Transparent Mode are
available. The KNX-certified communication system including all
necessary functions for converting KNX datapoint types is already
contained. Transmission properties can be configured for every group
object separately.
The SIM-KNX DINRAIL is a rail-mounted device for installation in
distribution boards on 35 mm DIN rails. Supplied by the KNX bus line
the device does not require an additional power supply. The serial
interface can be connected with a 9-pin female D-Sub connector. Pin2
is used for sending, Pin3 is used for receiving and Pin 5 is used for
GND. The connection to KNX TP is provided via two screw terminals.
Requirements of Directives EMC, RoHS and LVD are met. Standards for
residential, commercial, and industrial environments are fulfilled. The
full text of the EU declaration of conformity is available at the following
internet address: www.tapko.de/ce
RS232 connector
Programming button
KNX TP connection
Programming LED
red: Programming Mode
active
Rx (received data)
green (blinking):
Telegram traffic
red (blinking):
Transmission error
Tx (transmitted data)
green (blinking):
Telegram traffic
red (blinking):
Transmission error
Technical specifications
Power input
Power supply:
Current consumption:
Housing
Dimensions (HxWxD):
Mounting (IEC60715):
Width in space units:
KNX bus connection:
RS232 connector:
Weight:
Environmental conditions
Operating temperature:
Storage temperature:
Ambient humidity:
21…30 V DC SELV
< 12 mA
90 x 36 x 60 mm
35 mm top-hat rail (TH35)
2 modules at 18 mm
Screw terminals,
0.3-0.5 mm / 0.8 mm
(finely stranded / single core)
9-pin female D-Sub
75 g
-10…50 °C
-25...70 °C
5…93 % (non-condensing)
Electrical safety
Pollution degree (IEC60664):
Protection type (IEC60529):
Protection class (IEC61140):
Overvoltage category (IEC60664):
Approbation (ISO/IEC14543-3):
CE Marking
EU Directives:
Standards:
2
IP20
III
II
KNX-certified
LVD (2014/35/EU)
EMC (2014/30/EU)
RoHS (2011/65/EU)
EN50491-5-1
EN50491-5-2
EN50491-5-3
EN50581
EN60950-1
Mounting, commissioning and safety notes
Installation and maintenance
After connection to the KNX bus system, the device works with its
default settings as intended
Warning: Do not connect to 230 V. The device is supplied by the
KNX bus and does not require any additional external power supply
The device may only be installed and put into operation by a
qualified electrician or authorized personnel
For planning and construction of electric installations the appropriate
specifications, guidelines and regulations in force of the respective
country have to be complied
For mounting use an appropriate equipment according to IEC60715
Installation on a 35 mm DIN rail (TH35)
Connect the KNX bus line as for common KNX bus connections with a
KNX bus cable, to be stripped and plugged into a KNX TP connector
Do not damage electrical insulations during connecting
Installation only in dry locations
Accessibility of the device for operation and visual inspection must be
provided
For changing settings use the ETS
The housing must not be opened
Protect the device from moisture, dirt and damage
The device needs no maintenance
If necessary, the device can be cleaned with a dry cloth
In the case of damage (at storage, transport) no repairs may be
carried out by unauthorized personnel
Further documents and database projects:
www.tapko.de/sim-knx
A
B
C
1
2
3

Betriebs-/Montageanweisung
SIM-KNX
DINRAIL
Version/Veröffentlichung: R1.1 / Januar 2019
© 2001-2019 TAPKO Technologies GmbH
Im Gewerbepark A15, 93059 Regensburg, Germany
Hier enthaltene Daten können sich ohne vorherige Ankündigung ändern. TAPKO garantiert nicht die Richtigkeit und Vollständigkeit des Dokuments. Alle Rechte vorbehalten.
Produktbeschreibung
Anschlüsse, Tasten und LEDs
Mit den SIM KNX DINRAIL-Datenservern (mit 128 oder 254 Objekten)
können beliebige Endgeräte, die über eine serielle Schnittstelle oder
einen eigenen Mikrocontroller verfügen, an KNX TP angeschlossen
werden. Nicht-KNX-Endgeräte werden so über den KNX-Bus steuerbar.
Die Kommunikation erfolgt über ein einfaches ASCII-Protokoll. Die
Betriebsmodi RAW-Mode, Interoperability Mode und Transparent Mode
sind verfügbar. Das KNX-zertifizierte Kommunikationssystem inklusive
aller notwendigen Funktionen zur Konvertierung von KNX-
Datenpunkttypen ist bereits enthalten. Für jedes Gruppenobjekt kann
die Übertragung separat konfiguriert werden.
Die SIM-KNX DINRAIL Geräte sind Reiheneinbaugeräte zur Montage in
Verteilern mit 35 mm DIN-Schienen. Das Gerät wird von der KNX-
Buslinie versorgt und benötigt keine zusätzliche Stromversorgung. Die
serielle Schnittstelle kann per RS232-Anschluss verbunden werden. An
Pin2 liegt Senden, an Pin3 Empfangen und an Pin5 GND. Die
Verbindung zu KNX TP erfolgt über zwei Schraubklemmen.
Die Anforderungen der Direktiven EMC, RoHS und LVD sowie Standards
für Wohn & Gewerbebereiche als auch Industriebereiche werden erfüllt.
Der vollständige Text der EU-Konformitätserklärung ist unter der
folgenden Internetadresse verfügbar: www.tapko.de/ce
RS232 Anschluss
Programmiertaste
KNX TP Anschluss
Programmier-LED
rot: Programmier-Modus an
Rx (empfangene Daten)
grün (blinkend):
Telegrammverkehr
rot (blinkend):
Übertragungsfehler
Tx (gesendete Daten)
grün (blinkend):
Telegrammverkehr
rot (blinkend):
Übertragungsfehler
Technische Angaben
Versorgung
Eingangsspannung:
Stromverbrauch:
Gehäuse
Maße (HxBxT):
Montage (IEC60715):
Breite:
KNX Bus-Anschluss:
RS232-Anschluss:
Gewicht:
Umgebungsbedingungen
Arbeitstemperatur:
Lagertemperatur:
Umgebende Feuchte:
21…30 V DC SELV
< 12 mA
90 x 36 x 60 mm
35 mm DIN-Schiene (TH35)
2 TE zu je 18 mm
Schraubklemmen,
0,3-0,5 mm / 0,8 mm
(flexibel/starr)
9-polige D-Sub-Buchse
75 g
-10…50 °C
-25...70 °C
5…93 % (nicht-kondensierend)
Elektrische Sicherheit
Verschmutzungsgrad (IEC60664):
Schutzart (IEC60529):
Schutzklasse (IEC61140):
Überspannungskategorie (IEC60664):
Freigabe (ISO/IEC14543-3):
CE Kennzeichnung
EU Direktiven:
Standards:
2
IP20
III
II
KNX-zertifiziert
LVD (2014/35/EU)
EMC (2014/30/EU)
RoHS (2011/65/EU)
EN50491-5-1
EN50491-5-2
EN50491-5-3
EN50581
EN60950-1
Montage, Inbetriebnahme und Sicherheit
Installation und Wartung
Nach Anschluss an das KNX-Bussystem arbeitet das Gerät mit seinen
Standardeinstellungen wie vorgesehen
Warnung: Nicht an 230V anschließen. Das Gerät wird per USB
versorgt und benötigt keine zusätzliche externe Stromversorgung
Das Gerät darf nur von einer Elektrofachkraft oder autorisiertem
Fachpersonal installiert und in Betrieb genommen werden
Bei der Planung und Errichtung von elektrischen Anlagen sind die
einschlägigen Richtlinien, Vorschriften und Bestimmungen des
jeweiligen Landes zu beachten
Zur Montage ein geeignetes Werkzeug nach IEC60715 verwenden
Auf geeignete DIN-Hutschienen (TH35) montieren
Die KNX-Buslinie, wie für alle üblichen KNX-Anschlüsse, mit
abisoliertem KNX-Buskabel und KNX TP-Klemme anschließen
Beim Anschließen nicht die elektrischen Isolationen beschädigen
Installation nur bei trockener Umgebung
Die Zugänglichkeit zum Gerät muss aus Gründen der Bedienbarkeit
und Inspektion stets gewährleistet sein
Änderungen an den Einstellungen mit der ETS vornehmen
Das Gehäuse darf nicht geöffnet werden
Gerät vor Feuchtigkeit, Schmutz und Beschädigung schützen
Das Gerät ist wartungsfrei
Wenn nötig, das Gerät mit einem trockenen Tuch reinigen
Bei Beschädigung (bei Transport, Lagerung) darf keine Reparatur
vorgenommen werden; Gerät zurückschicken
Weitere Dokumente und Datenbank-Projekte:
www.tapko.de/sim-knx
A
B
C
1
2
3
