Tapwell Xcol 7269 User manual

Tapwell AB • Renstiernas gata 31, SE-11631 Stockholm, Sweden • Phone [phone], Fax [phone] • [e-mail] • www.tapwell.se
Tapwell AS • Rolf Wikströms vei 15, NO-0484 OSLO, Norge • Phone [phone], Fax [phone] • [e-mail] • www.tapwell.no
Tapwell Oy • Pieni Teollisuuskatu 1 A, 02920 ESPOO, FINLAND • Phone [phone], Fax [phone] • info@tapwell. • www.tapwell.
Innehållsförteckning / Contents / Innholdsfortegnelse / Sisältö
Monteringsanvisning för takduschsystem
Installation Instructions for Overhead Shower System
Monteringsanvisning for takdusjsystem
Kattosuihkun asennusohjeet
Generellt / General / Generelt / Yleistä
Takduschsystemets blandare ska monteras i typgodkänt blandarfäste med samma c/c mått
(150 eller 160 mm) som aktuell blandare. Blandarfäste ingår ej i leverans av duschsystemet.
The overhead shower system’s mixer must be installed in an approved mixer mount with the
same c/c spacing (150 or 160 mm) as the relevant mixer. The mixer mount is not included in the
delivery of the shower system.
Takdusjsystemets blandebatteri skal monteres i typegodkjent blanderfeste med samme c/c
mål (150 eller 160 mm) som aktuelt blandebatteri. Blanderfeste inngår ikke i leveransen av
dusjsystemet.
Kattosuihkun hana on asennettava tyyppihyväksyttyyn kiinnikkeeseen, jonka c/c-mitta
(150 tai 160 mm) on sama kuin hanan. Hanan kiinnikettä ei toimiteta kattosuihkun mukana.
Tvm 7200 Edition 2 & Xcol 7269
Les 8300
Tvm 300
Tvm 2200
Xcol 000-150 & Xcol 022-150
Sk 5200
2
3
4
5
6
7
utgåva dsys 150211 sid 1 (7)

11
14
12
13
15
3
1
2
7 8 4
9
56
10
15
18
21
19
16
20
17

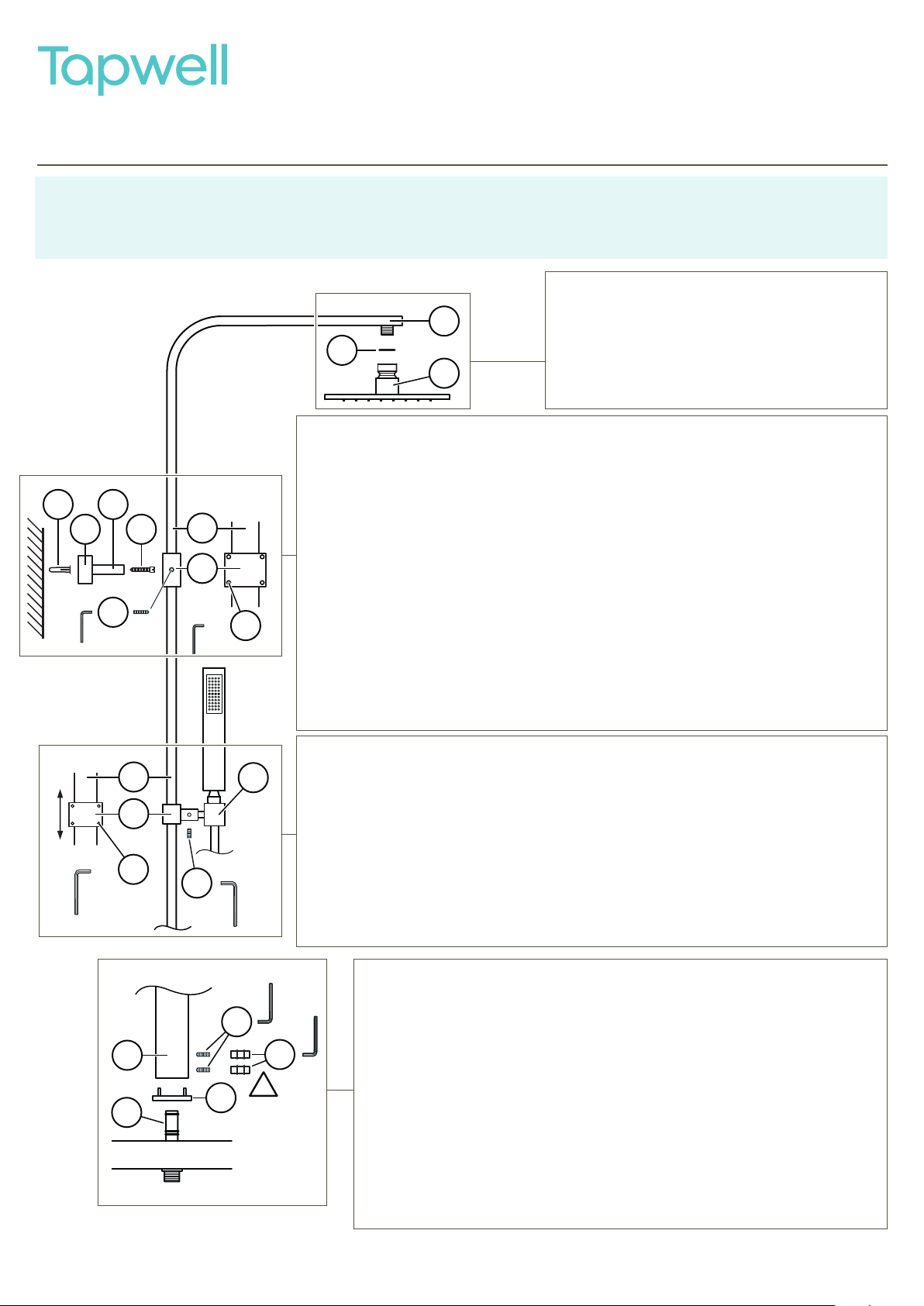

Tvm 7200 Edition 2 & Xcol 7269
Takdusjsil (N)
Dusjsilen (3) skrus fast på
dusjrøret (1). Tetning med
pakning (2).
Overhead shower screen (E)
Screw the shower screen (3)
onto the shower pipe (1).
Seal with the gasket (2).
Kattosuihkun siivilä (F)
Suihkusiivilä (3) kierretään
suihkuputkeen (1). Tiiviste (2)
laitetaan paikalleen.
Väggfäste (S)
Övre duschröret (4) skjuts in i fästet till önskad höjd mellan 860 och 1335 mm från blandaren och låses fast med
åtdragning av låsmuttern (5). Fästets väggdel (6) skruvas fast mot vägg rakt ovanför blandarens centrum med
skruv och plugg (7 + 8). Fästets styrdel (9) skjuts in i väggdelen så långt att röret löper parallellt med väggen och
xeras i detta läge med låsskruven (10). Vid sammansättning/justering av det övre och det undre duschröret till
önskat höjdläge ska montering ske efter det att materialet uppnått rumstemperatur.
Wall mount (E)
Insert the upper shower pipe (4) into the mount at the desired height between 860 and 1335 mm from the
mixer and lock by tightening the lock nut (5). Screw the wall section of the mount (6) on the wall directly above
the centre of the mixer with screws and plugs (7 + 8). Insert the guide section of the mount (9) into the wall
section so far so that the pipe runs parallel to the wall and secure in this position with the locking screw (10).
When assembling/adjusting the upper and the lower shower pipes to the desired heights, installation must be
performed once the materials have reached room temperature.
Veggfeste (N)
Det øvre dusjrøret (4) skyves inn i festet til ønsket høyde mellom 860 og 1335 mm fra blandebatteriet og låses fast
med trekking av låsemutteren (5). Festets veggdel (6) skrus fast mot veggen rett over blandebatteriets sentrum
med skrue og plugg (7 + 8). Festets styredel (9) skyves inn i veggdelen så langt at røret løper parallelt med veggen
og kseres i denne posisjonen med låseskruen (10). Ved sammenstilling/justering av det øvre og nedre dusjrøret
til ønsket høyde skal monteringen utføres etter at materialet har oppnådd romtemperatur.
Seinäkiinnike (F)
Ylempi suihkuputki (4) työnnetään kiinnikkeeseen sopivaan korkeuteen (860–1335 mm) hanasta ja kiinnitetään
kiristämällä lukkomutteri (5). Kiinnikkeen seinäosa (6) kiinnitetään seinään suoraan hanan keskiosan yläpuolelle
ruuvilla ja tulpalla (7 + 8). Kiinnikkeen ohjainosa (9) työnnetään seinäosaan niin syvälle, että putki kulkee seinän
kanssa samansuuntaisesti, ja kiinnitetään sitten lukkoruuvilla (10). Jos ylemmän tai alemman suihkuputken
pituutta on säädettävä, asennus tulee tehdä vasta sitten, kun materiaali on saavuttanut huoneenlämpötilan.
Handduschfäste (S)
Fästet (11) monteras på duschröret (12), justeras till önskat höjdläge och xeras med låsskruven (13). Fästets
handduschhållare justeras till önskat vinkelläge genom att först lossa skruven (14), sedan skruven (15) inuti
fästet. Fästet vrids till det önskade läget och skruvarna dras åt igen. (15) först och sist (14).
Hand shower mount (E)
Fit the mount (11) to the shower pipe (12), adjusted to the desired height and secure with the locking screw (13).
Adjust the hand shower holder mount to the desired angle by rst loosening the screw (14), followed by screw (15)
inside the mount. Rotate the mount to the desired position and tighten the screws again. (15) rst and (14) last.
Hånddusjfeste (N)
Festet (11) monteres på dusjrøret (12), justeres til ønsket høyde og kseres med låseskruen (13). Festets
hånddusjholder justeres til ønsket vinkel ved å løsne skruen (14) først, og deretter skruen (15) inne i festet. Festet
vris til ønsket posisjon og skruene trekkes til på nytt (15) først og sist (14).
Käsisuihkun pidike (F)
Pidike (11) asennetaan suihkuputkeen (12), säädetään haluttuun korkeuteen ja kiinnitetään lukkoruuvilla (13).
Käsisuihkun pidike säädetään sopivaan kallistuskulmaan löysäämällä ensin ruuvia (14) ja sitten ruuvia (15). Pidike
säädetään haluttuun asentoon ja kiristetään paikoilleen ruuveilla. Ruuvi (15) kiristetään ensin ja ruuvi (14) sen jälkeen.
Montering på blandare (S)
Duschröret (15) skruvas fast på blandaren (16) med löpande mutter (17). Tätning med packning (18).
Handduschslangen (19) skruvas fast på blandaren med löpande mutter (20). Tätning med packning (21).
Mounting the mixer (E)
The shower pipe (15) must be screwed onto the mixer (16) using the captive nut (17). Seal with the gasket (18).
The hand shower hose (19) must be screwed onto the mixer using the captive nut (20). Seal with the gasket (21).
Montering på blandebatteri (N)
Dusjrøret (15) skrus fast på blandebatteriet (16) med løpende mutter (17). Tetning med pakning (18).
Hånddusjslangen (19) skrus fast på blandebatteriet med løpende mutter (20). Tetning med pakning (21).
Hanan asentaminen (F)
Suihkuputki (15) kiinnitetään hanaan (16) mutterilla (17). Tiiviste (18) laitetaan paikalleen. Käsisuihkun letku
(19) kiinnitetään hanaan mutterilla (20). Tiiviste (21) laitetaan paikalleen.
Takduschsil (S)
Duschsilen (3) skruvas
fast på duschröret (1).
Tätning med packning (2).
Tapwell AB • Renstiernas gata 31, SE-11631 Stockholm, Sweden • Phone [phone], Fax [phone] • [e-mail] • www.tapwell.se
Tapwell AS • Rolf Wikströms vei 15, NO-0484 OSLO, Norge • Phone [phone], Fax [phone] • [e-mail] • www.tapwell.no
Tapwell Oy • Pieni Teollisuuskatu 1 A, 02920 ESPOO, FINLAND • Phone [phone], Fax [phone] • info@tapwell. • www.tapwell.
utgåva dsys 150211 sid 2 (7)

4
79
10
8
11
6
5
!
3
1
2
15
13
16
12
14
x4
x4
18
19
20
21
17
Tapwell AB • Renstiernas gata 31, SE-11631 Stockholm, Sweden • Phone [phone], Fax [phone] • [e-mail] • www.tapwell.se
Tapwell AS • Rolf Wikströms vei 15, NO-0484 OSLO, Norge • Phone [phone], Fax [phone] • [e-mail] • www.tapwell.no
Tapwell Oy • Pieni Teollisuuskatu 1 A, 02920 ESPOO, FINLAND • Phone [phone], Fax [phone] • info@tapwell. • www.tapwell.
Les 8300
Handduschfäste (S)
Fästet (13) monteras på duschröret (12) och xeras i önskat höjdläge med de fyra låsskruvarna (14). Fästets
handduschhållare (15) sätts på plats i hållaren (13), vrids till önskat vinkelläge och xeras med låsskruven (16).
Hand shower mount (E)
Fit the mount (13) to the shower pipe (12), and secure at the desired height with the four locking screws (14).
Position the hand shower holder mount (15) in position in the holder (13) and rotate to the desired angle position
and secure with the locking screw (16).
Hånddusjfeste (N)
Festet (13) monteres på dusjrøret (12) og kseres til ønsket høyde med de re låseskruene (14). Festets hånddusj-
holder (15) settes på plass i holderen (13), vris til ønsket vinkel og kseres med låseskruen (16).
Käsisuihkun pidike (F)
Kiinnike (13) asennetaan suihkuputkeen (12) ja kiinnitetään haluttuun korkeuteen neljällä lukkoruuvilla (14). Käsisuihkun
pidike (15) asetetaan kiinnikkeeseen (13), säädetään haluttuun kallistuskulmaan ja kiinnitetään lukkoruuvilla (16).
Montering på blandare (S)
Täckbrickan (20) med styrpinnarna trycks in i duschröret (17). Duschröret med täckbrickan trycks på
över blandarens tätningsnippel (21) och xeras mot pluggarna med de två låsskruvarna (18). OBS att
låsskruvarna (18) ska skuvas fast mot duschröret innan tätningsnipplarna (19) skruvas på plats.
Mounting the mixer (E)
Press the cover plate (20) with guide pins into the shower pipe (17). The shower pipe with cover plate
is pressed on over the mixer’s sealing nipple (21) and x on the plugs with the two locking screws (18).
NOTE that the locking screws (18) must be secured against the shower pipe before the sealing
nipples (19) are screwed in place.
Montering på blandebatteri (N)
Dekkbrikken (20) med styrepinnene trykkes inn i dusjrøret (17). Dusjrøret med dekkbrikken trykkes på
over blandebatteriets tetningsnippel (21) og kseres mot pluggene med de to låseskruene (18). OBS!
Låseskruene (18) skal skrus fast mot dusjrøret før tetningsniplene (19) skrus på plass.
Hanan asentaminen (E)
Kohdistustapit sisältävä peitelevy (20) työnnetään suihkuputkeen (17). Suihkuputki ja peitelevy
painetaan hanan tiivistysnippaan (21) ja kiinnitetään tulppiin kahdella lukkoruuvilla (18). HUOMAA,
että lukkoruuvit (18) on kiinnitettävä suihkuputkeen ennen tiivistysnippojen (19) kiinnittämistä.
Väggfäste (S)
Fästets väggdel (5) Skruvas fast mot vägg rakt ovanför blandarens centrum med skruv och plugg (4+7). Dusch-
rörsklamman (10) träs på över duschröret (9) och skjuts in över väggdelens styrpinne (6) så långt att duschröret
ligger parallellt med väggen. Klamman xeras i detta läge med låsskruven (8). När duschröret är monterat på
blandaren dras de fyra skruvarna (11) på duschrörsklammans baksida åt tills ett stabilt montage uppnås.
Wall mount (E)
Screw the wall section of the mount (5) on the wall directly above the centre of the mixer with screws and plugs (4 +
7). Thread the shower pipe clamp (10) onto the shower pipe (9) and slide this over the wall section’s guide pin (6) so
far that the shower pipe is parallel to the wall. Secure the clamp in this position with the locking screw (8). When the
shower pipe is mounted on the mixer, tighten the four screws (11) at the rear of the shower pipe clamp until a rm
installation is achieved.
Veggfeste (N)
Festets veggdel (5) Skrus fast mot veggen rett over blandebatteriets sentrum med skrue og plugg (4+7). Dusjrør-
klammen (10) tres på over dusjrøret (9) og skyves inn over veggdelens styrepinne (6) så langt at dusjrøret ligger
parallelt med veggen. Klammen kseres i denne posisjonen med låseskruen (8). Når dusjrøret er montert på
blandebatteriet trekkes de re skruene (11) på dusjrørklammens bakside til for å oppnå en stabil montering.
Seinäkiinnike (F)
Kiinnikkeen seinäosa (5) kiinnitetään seinään suoraan hanan keskiosan yläpuolelle ruuvilla ja tulpalla (4 + 7). Suihku-
putken tuki (10) vedetään suihkuputken (9) yli ja työnnetään seinäosan kohdistustappiin (6) niin syvälle, että suihkuputki
kulkee seinän kanssa samansuuntaisesti. Tuki kiinnitetään paikalleen lukkoruuvilla (8). Kun suihkuputki on asennettu
hanaan, suihkuputken tuen takana olevat neljä ruuvia (11) kiristetään siten, että asennuksesta tulee vakaa.
Takduschsil (S)
Duschsilen (3) skruvas
fast på duschröret (1).
Tätning med packning (2).
Takdusjsil (N)
Dusjsilen (3) skrus fast på
dusjrøret (1). Tetning med
pakning (2).
Overhead shower screen (E)
Screw the shower screen (3)
onto the shower pipe (1).
Seal with the gasket (2).
Kattosuihkun siivilä (F)
Suihkusiivilä (3) kierretään
suihkuputkeen (1). Tiiviste (2)
laitetaan paikalleen.
utgåva dsys 150211 sid 3 (7)

3
1
2
4 65
7
8109
11
12
14
16
18
15
17
13

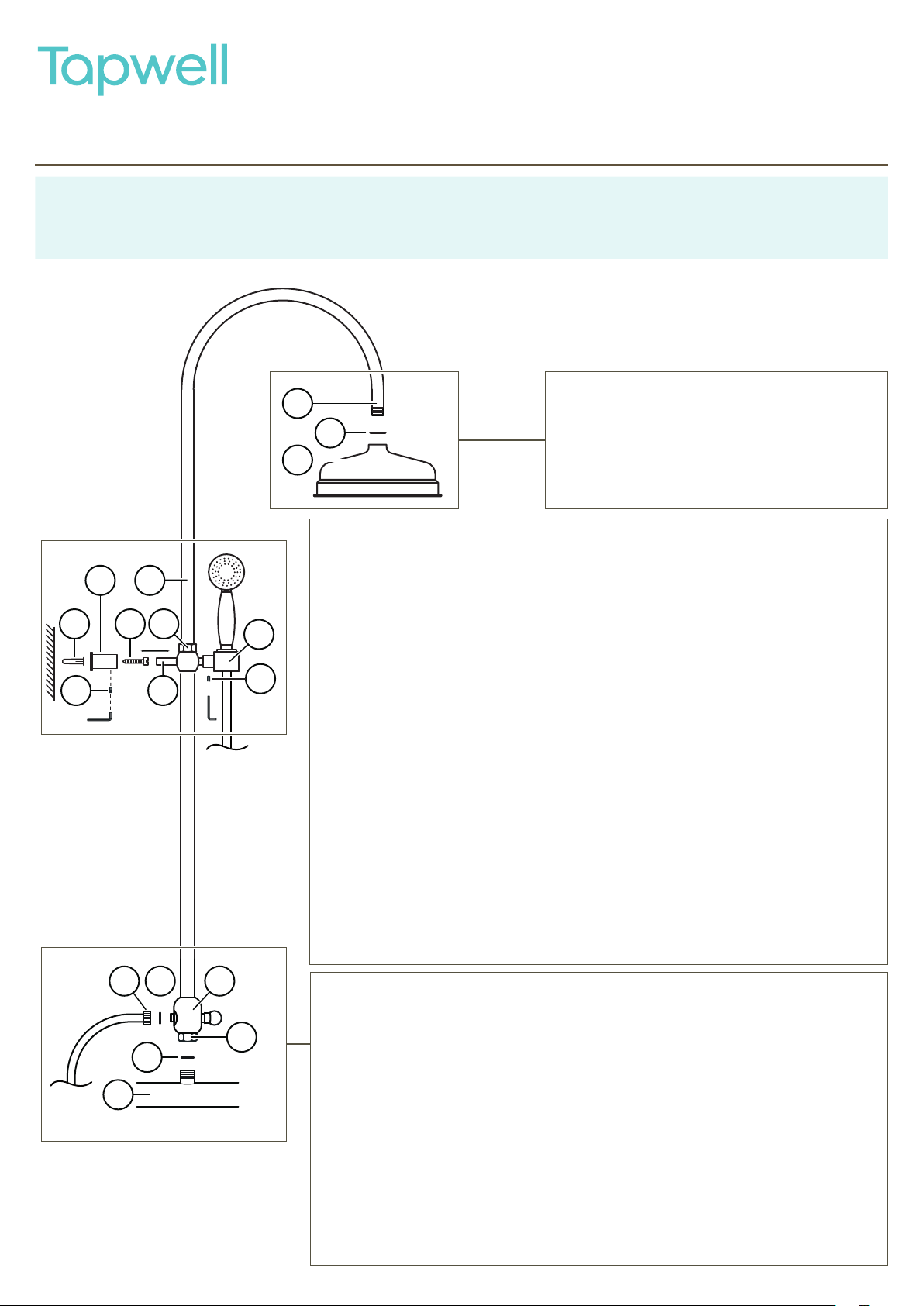

Tvm 300
Tapwell AB • Renstiernas gata 31, SE-11631 Stockholm, Sweden • Phone [phone], Fax [phone] • [e-mail] • www.tapwell.se
Tapwell AS • Rolf Wikströms vei 15, NO-0484 OSLO, Norge • Phone [phone], Fax [phone] • [e-mail] • www.tapwell.no
Tapwell Oy • Pieni Teollisuuskatu 1 A, 02920 ESPOO, FINLAND • Phone [phone], Fax [phone] • info@tapwell. • www.tapwell.
Takduschsil (S)
Duschsilen (3) skruvas
fast på duschröret (1).
Tätning med packning (2).
Takdusjsil (N)
Dusjsilen (3) skrus fast på
dusjrøret (1). Tetning med
pakning (2).
Overhead shower screen (E)
Screw the shower screen (3)
onto the shower pipe (1).
Seal with the gasket (2).
Kattosuihkun siivilä (F)
Suihkusiivilä (3) kierretään
suihkuputkeen (1). Tiiviste (2)
laitetaan paikalleen.
Väggfäste (S)
Fästets väggdel (4) skruvas fast mot väggen rakt ovanför blandarens centrum med skruv och plugg (5).
Fästets duschrörsdel (6) skjuts på över väggrörsdelen (4) och xeras med låsskruven (7) i läge där dusch-
röret löper parallellt med väggen.
Wall mount (E)
Screw the wall section of the mount (4) on the wall directly above the centre of the mixer with screws and
plugs (5). Push the shower pipe section mount (6) on the wall pipe section (4) and x with the locking screw
(7) in a position where the shower pipe is parallel with the wall.
Veggfeste (N)
Festets veggdel (4) skrus fast mot veggen rett over blandebatteriets sentrum med skrue og plugg (5). Festets
dusjrørdel (6) skyves på over veggrørdelen (4) og kseres med låseskruen (7) slik at dusjrøret løper parallelt
med veggen.
Seinäkiinnike (F)
Kiinnikkeen seinäosa (4) kiinnitetään seinään suoraan hanan keskiosan yläpuolelle ruuvilla ja tulpalla (5).
Kiinnikkeen putkiosa (6) työnnetään seinäosaan (4) ja kiinnitetään lukkoruuvilla (7) siten,
että suihkuputki kulkee seinän kanssa samansuuntaisesti.
Handduschhållare (S)
Hållarens väggdel (8) skruvas fast mot väggen med skruv och plugg (9). Hållarens styrdel (10) skjuts in i
väggdelen och xeras i önskat vinkelläge (11).
Hand shower holder (E)
Screw the wall section of the holder (8) on the wall directly with screws and plugs (9). Slide the guide section
of the holder (10) into the wall section and x at the desired angle (11).
Hånddusjholder (N)
Holderens veggdel (8) skrus fast mot veggen med skrue og plugg (9). Holderens styredel (10) skyves inn i
veggdelen og kseres i ønsket vinkel (11).
Käsisuihkun pidike (F)
Pidikkeen seinäosa (8) kiinnitetään seinään ruuvilla ja tulpalla (9). Pidikkeen ohjainosa (10) työnnetään
seinäosaan ja kiinnitetään haluttuun kallistuskulmaan (11).
Montering på blandare (S)
Duschröret (12) skruvas fast på blandaren (15) med löpande mutter (13). Tätning med packning (14). Hand-
duschslangen (18) skruvas fast på blandaren med löpande mutter (17). Tätning med packning (16).
Mounting the mixer (E)
The shower pipe (12) must be screwed onto the mixer (15) using the captive nut (13). Seal with the gasket
(14). The hand shower hose (18) must be screwed onto the mixer using the captive nut (17). Seal with the
gasket (16).
Montering på blandebatteri (N)
Dusjrøret (12) skrus fast på blandebatteriet (15) med løpende mutter (13). Tetning med pakning (14). Hånd-
dusjslangen (18) skrus fast på blandebatteriet med løpende mutter (17). Tetning med pakning (16).
Hanan asentaminen (F)
Suihkuputki (12) kiinnitetään hanaan (15) mutterilla (13). Tiiviste (14) laitetaan paikalleen. Käsisuihkun letku
(18) kiinnitetään hanaan mutterilla (17). Tiiviste (16) laitetaan paikalleen.
utgåva dsys 150211 sid 4 (7)

3
1
2
6 87
4
9
5
10
20
16
17
18
19 15
11
14
12
13
15
Tvm 2200
Vy från framsidan (S)
View from the front view (E)
Sett forfra (N)
Näkymä etusivulta (F)
Tapwell AB • Renstiernas gata 31, SE-11631 Stockholm, Sweden • Phone [phone], Fax [phone] • [e-mail] • www.tapwell.se
Tapwell AS • Rolf Wikströms vei 15, NO-0484 OSLO, Norge • Phone [phone], Fax [phone] • [e-mail] • www.tapwell.no
Tapwell Oy • Pieni Teollisuuskatu 1 A, 02920 ESPOO, FINLAND • Phone [phone], Fax [phone] • info@tapwell. • www.tapwell.
Handduschfäste (S)
Fästet (11) monteras på duschröret (12), justeras till önskat höjdläge och xeras med låsskruven (13).
Fästets handduschhållare justeras till önskat vinkelläge genom att först lossa skruven (14), sedan skru-
ven (15) inuti fästet. Fästet vrids till det önskade läget och skruvarna dras åt igen. (15) först och sist (14).
Hand shower mount (E)
Fit the mount (11) to the shower pipe (12), adjusted to the desired height and secure with the locking screw (13).
Adjust the hand shower holder mount to the desired angle by rst loosening the screw (14), followed by screw (15)
inside the mount. Rotate the mount to the desired position and tighten the screws again. (15) rst and (14) last.
Hånddusjfeste (N)
Festet (11) monteres på dusjrøret (12), justeres til ønsket høyde og kseres med låseskruen (13). Festets
hånddusjholder justeres til ønsket vinkel ved å løsne skruen (14) først, og deretter skruen (15) inne i festet.
Festet vris til ønsket posisjon og skruene trekkes til på nytt. (15) først og sist (14).
Käsisuihkun pidike (F)
Pidike (11) asennetaan suihkuputkeen (12), säädetään haluttuun korkeuteen ja kiinnitetään lukkoruuvilla (13). Käsi-
suihkun pidike säädetään sopivaan kallistuskulmaan löysäämällä ensin ruuvia (14) ja sitten ruuvia (15). Pidike sää-
detään haluttuun asentoon ja kiristetään paikoilleen ruuveilla. Ruuvi (15) kiristetään ensin ja ruuvi (14) sen jälkeen.
Omkopplare för takdusch/handdusch (S)
Omkopplaren (15) skruvas fast på blandaren (16) med löpande muttern (17). Tätning med packning
(18). Handduschslangen skruvas fast med löpande muttern (19). Tätning med packning (20).
Diverter for overhead shower/hand shower (E)
The diverter (15) must be screwed onto the mixer (16) using the captive nut (17). Seal with the gasket
(18). The hand shower hose must be screwed using the captive nut (19). Seal with the gasket (20).
Omkobler for takdusj/hånddusj (N)
Omkobleren (15) skrus fast på blandebatteriet (16) med løpende mutter (17). Tetning med pakning (18).
Hånddusjslangen skrus fast på blandebatteriet med løpende mutter (19) Tetning med pakning (20).
Katto-/käsisuihkun vaihdin (F)
Vaihdin (15) kiinnitetään hanaan (16) mutterilla (17). Tiiviste (18) laitetaan paikalleen. Käsisuihkun
letku kiinnitetään mutterilla (19). Tiiviste (20) laitetaan paikalleen.
Väggfäste (S)
Övre duschröret (4) skjuts in i fästet till önskat höjd mellan 1170 och 1200 mm från blandaren och låses
fast med åtdragning av låsmuttern (5). Fästets väggdel (7) skruvas fast mot vägg rakt ovanför blandarens
centrum med plugg och skruv (6 + 8). Fästets styrdel (9) skjuts in i väggdelen och låses i läge där röret
löper parallellt utefter väggen med låsskruven (10). Vid sammansättning/justering av det övre och det
undre duschröret till önskat höjdläge ska montering ske efter det att materialet uppnått rumstemperatur.
Wall mount (E)
Insert the upper shower pipe (4) into the mount at the desired height between 1170 and 1200 mm from the
mixer and lock by tightening the lock nut (5). Screw the wall section of the mount (7) on the wall directly
above the centre of the mixer with screws and plugs (6 + 8). Insert the guide section of the mount (9) into
the wall section and then lock the pipe parallel to the wall with the locking screw (10). When assembling/
adjusting the upper and the lower shower pipes to the desired heights, installation must be performed
once the materials have reached room temperature.
Veggfeste (N)
Det øvre dusjrøret (4) skyves inn i festet til ønsket høyde mellom 1170 og 1200 mm fra blandebatteriet og låses
fast med trekking av låsemutteren (5). Festets veggdel (7) skrus fast mot veggen rett over blandebatteriets
sentrum med plugg og skrue (6 + 8). Festets styredel (9) skyves inn i veggdelen og låses i en posisjon der røret
løper parallelt langs veggen med låseskruen (10). Ved sammenstilling/justering av det øvre og nedre dusjrøret til
ønsket høyde, skal monteringen gjøres etter at materialet har oppnådd romtemperatur.
Seinäkiinnike (F)
Ylempi suihkuputki (4) työnnetään kiinnikkeeseen sopivaan korkeuteen (1170–1200 mm) hanasta ja kiinnitetään
kiristämällä lukkomutteri (5). Kiinnikkeen seinäosa (7) kiinnitetään seinään suoraan hanan keskiosan yläpuolelle
tulpalla ja ruuvilla (6 + 8). Kiinnikkeen ohjainosa (9) työnnetään seinäosaan siten, että putki kulkee seinän kanssa
samansuuntaisesti, ja kiinnitetään sitten lukkoruuvilla (10). Jos ylemmän tai alemman suihkuputken pituutta on
säädettävä, asennus tulee tehdä vasta sitten, kun materiaali on saavuttanut huoneenlämpötilan.
Takduschsil (S)
Duschsilen (3) skruvas
fast på duschröret (1).
Tätning med packning (2).
Takdusjsil (N)
Dusjsilen (3) skrus fast på
dusjrøret (1). Tetning med
pakning (2).
Overhead shower screen (E)
Screw the shower screen (3)
onto the shower pipe (1).
Seal with the gasket (2).
Kattosuihkun siivilä (F)
Suihkusiivilä (3) kierretään
suihkuputkeen (1). Tiiviste (2)
laitetaan paikalleen.
utgåva dsys 150211 sid 5 (7)

3
1
2
7 7
6
10
4
5
9811
17
13
14
15
16 12

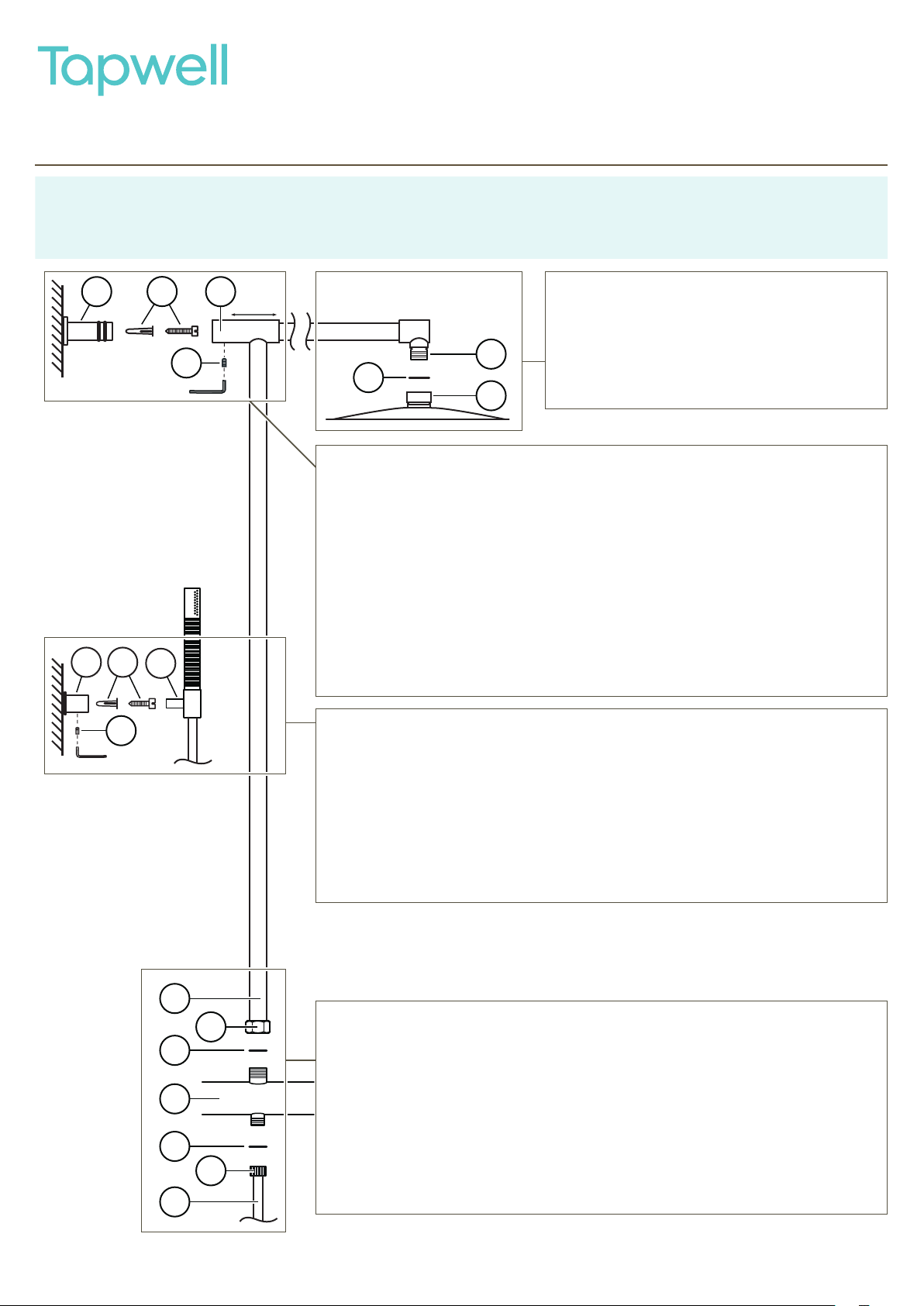

Xcol 000-150 & Xcol 022-150
Tapwell AB • Renstiernas gata 31, SE-11631 Stockholm, Sweden • Phone [phone], Fax [phone] • [e-mail] • www.tapwell.se
Tapwell AS • Rolf Wikströms vei 15, NO-0484 OSLO, Norge • Phone [phone], Fax [phone] • [e-mail] • www.tapwell.no
Tapwell Oy • Pieni Teollisuuskatu 1 A, 02920 ESPOO, FINLAND • Phone [phone], Fax [phone] • info@tapwell. • www.tapwell.
Omkopplare för takdusch/handdusch (S)
Omkopplaren (12) skruvas fast på blandaren (13) med löpande muttern (14). Tätning med packning
(15). Handduschslangen skruvas fast med löpande muttern (16). Tätning med packning (17). Observera
att omkopplaren på Xcol 7269 sitter i blandarvredet och att duschrör och duschslang ska anslutas till
blandaren likt Tvm 300 på sid 2.
Diverter for overhead shower/hand shower (E)
The diverter (12) must be screwed onto the mixer (13) using the captive nut (14). Seal with the gasket (15).
The hand shower hose must be screwed using the captive nut (16). Seal with the gasket (17). Note that the
diverter on Xcol 7269 sits in the mixer knob and the shower pipe and shower hose must be connected to the
mixer as TVM 300 on page 2.
Omkobler for takdusj/hånddusj (N)
Omkobleren (12) skrus fast på blandebatteriet (13) med løpende mutter (14). Tetning med pakning (15).
Hånddusjslangen skrus fast på blandebatteriet med løpende mutter (16) Tetning med pakning (17). Merk
deg at omkobleren på Xcol 7269 sitter i håndtaket på blandebatteriet. Dusjrør og dusjslange skal kobles til
blandebatteriet på samme måte som Tvm 300 på side 2.
Katto-/käsisuihkun vaihdin (F)
Vaihdin (12) kiinnitetään hanaan (13) mutterilla (14). Tiiviste (15) laitetaan paikalleen. Käsisuihkun letku
kiinnitetään mutterilla (16). Tiiviste (17) laitetaan paikalleen. Huomaa, että Xcol 7269 -mallin vaihdin on
asennettu hanan vipuun ja että suihkuputki ja -letku liitetään hanaan samoin kuin Tvm 300 -mallissa sivulla 2.
Väggfäste (S)
Övre duschröret (4) skjuts in i fästet till önskad höjd mellan 1000 och 1300 mm från blandaren och låses
fast med åtdragning av låsmuttern (5). Fästets väggdel (6) skruvas fast mot vägg rakt ovanför blandarens
centrum med skruv och plugg (7). Fästets styrdel (8) skjuts in i väggdelen och låses i läge där röret löper
parallellt utefter väggen med låsskruven (9). Handduschen sätts på plats i hållaren (10) och xeras i önskat
vinkelläge med låsskruven (11). Vid sammansättning/justering av det övre och det undre duschröret till
önskat höjdläge ska montering ske efter det att materialet uppnått rumstemperatur.
Wall mount (E)
Insert the upper shower pipe (4) into the mount at the desired height between 1000 and 1300 mm from
the mixer and lock by tightening the lock nut (5). Screw the wall section of the mount (6) on the wall directly
above the centre of the mixer with screw and plug (7). Insert the guide section of the mount (8) into the wall
section and then lock the pipe parallel to the wall with the locking screw (9). Position the hand shower in the
holder (10) and x at the desired angle with the locking screw (11). When assembling/adjusting the upper
and the lower shower pipes to the desired heights, installation must be performed once the materials have
reached room temperature.
Veggfeste (N)
Det øvre dusjrøret (4) skyves inn i festet til ønsket høyde mellom 1000 og 1300 mm fra blandebatteriet og
låses fast med trekking av låsemutteren (5). Festets veggdel (6) skrus fast mot veggen rett over
blandebatteriets sentrum med skrue og plugg (7). Festets styredel (8) skyves inn i veggdelen og låses i en
posisjon der røret løper parallelt langs veggen med låseskruen (9). Hånddusjen settes på plass i holderen (10)
og kseres i ønsket vinkel med låseskruen (11). Ved sammenstilling/justering av det øvre og nedre dusjrøret
til ønsket høyde, skal monteringen gjøres etter at materialet har oppnådd romtemperatur.
Seinäkiinnike (F)
Ylempi suihkuputki (4) työnnetään kiinnikkeeseen sopivaan korkeuteen (1000–1300 mm) hanasta
ja kiinnitetään kiristämällä lukkomutteri (5). Kiinnikkeen seinäosa (6) kiinnitetään seinään suoraan hanan
keskiosan yläpuolelle ruuvilla ja tulpalla (7). Kiinnikkeen ohjainosa (8) työnnetään seinäosaan siten,
että putki kulkee seinän kanssa samansuuntaisesti, ja kiinnitetään sitten lukkoruuvilla (9). Käsisuihku
asennetaan pidikkeeseen (10), joka säädetään haluttuun kallistuskulmaan lukkoruuvilla (11). Jos ylemmän
tai alemman suihkuputken pituutta on säädettävä, asennus tulee tehdä vasta sitten, kun materiaali on
saavuttanut huoneenlämpötilan.
Takduschsil (S)
Duschsilen (3) skruvas
fast på duschröret (1).
Tätning med packning (2).
Takdusjsil (N)
Dusjsilen (3) skrus fast på
dusjrøret (1). Tetning med
pakning (2).
Overhead shower screen (E)
Screw the shower screen (3)
onto the shower pipe (1).
Seal with the gasket (2).
Kattosuihkun siivilä (F)
Suihkusiivilä (3) kierretään
suihkuputkeen (1). Tiiviste (2)
laitetaan paikalleen.
utgåva dsys 150211 sid 6 (7)

3
1
2
5
4 5
7
9
8
6
10
13
12
11
14
16
18
20
17
19
15
Montering på blandare (S)
Duschröret (14) skruvas fast på blandaren (17) med löpande mutter (15). Tätning med packning (16). Hand-
duschslangen (20) skruvas fast på blandaren med löpande mutter (19). Tätning med packning (18).
Mounting the mixer (E)
The shower pipe (14) must be screwed onto the mixer (17) using the captive nut (15). Seal with the gasket
(16). The hand shower hose (20) must be screwed onto the mixer using the captive nut (19). Seal with the
gasket (18).
Montering på blandebatteri (N)
Dusjrøret (14) skrus fast på blandebatteriet (17) med løpende mutter (15). Tetning med pakning (16). Hånd-
dusjslangen (20) skrus fast på blandebatteriet med løpende mutter (19). Tetning med pakning (18).
Hanan asentaminen (F)
Suihkuputki (14) kiinnitetään hanaan (17) mutterilla (15). Tiiviste (16) laitetaan paikalleen. Käsisuihkun letku
(20) kiinnitetään hanaan mutterilla (19). Tiiviste (18) laitetaan paikalleen.
Tapwell AB • Renstiernas gata 31, SE-11631 Stockholm, Sweden • Phone [phone], Fax [phone] • [e-mail] • www.tapwell.se
Tapwell AS • Rolf Wikströms vei 15, NO-0484 OSLO, Norge • Phone [phone], Fax [phone] • [e-mail] • www.tapwell.no
Tapwell Oy • Pieni Teollisuuskatu 1 A, 02920 ESPOO, FINLAND • Phone [phone], Fax [phone] • info@tapwell. • www.tapwell.

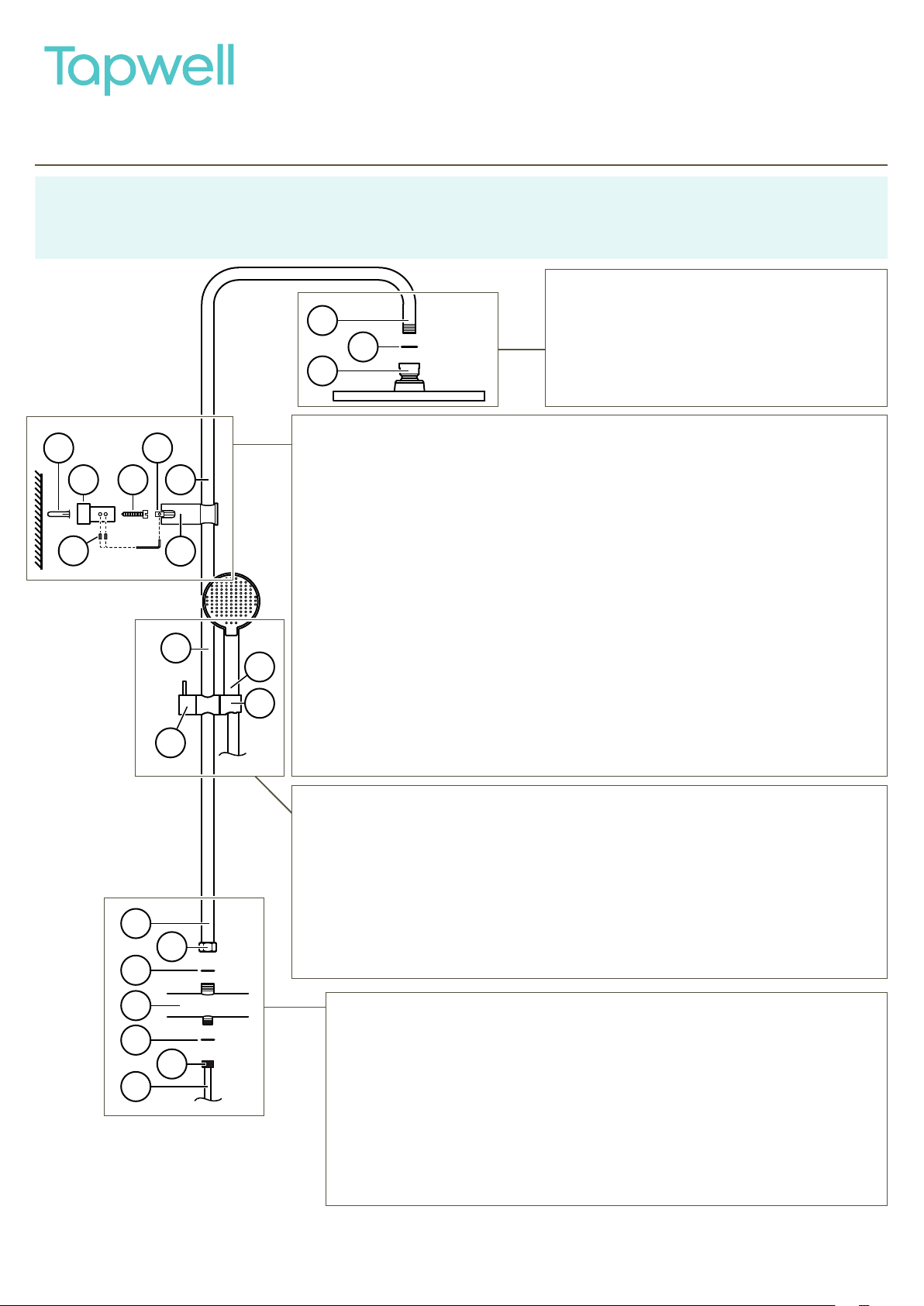

Sk 5200
Takduschsil (S)
Duschsilen (3) skruvas
fast på duschröret (1).
Tätning med packning (2).
Takdusjsil (N)
Dusjsilen (3) skrus fast på
dusjrøret (1). Tetning med
pakning (2).
Overhead shower screen (E)
Screw the shower screen (3)
onto the shower pipe (1).
Seal with the gasket (2).
Kattosuihkun siivilä (F)
Suihkusiivilä (3) kierretään
suihkuputkeen (1). Tiiviste (2)
laitetaan paikalleen.
Väggfäste (S)
Väggfästets väggdel (4) skruvas fast mot vägg rakt ovanför blandarens centrum med skruv och plugg (5). Duschröret
(6) sätts på plats i hållaren (7) och justerskruven (8) dras åt tills duschröret inte glappar i hållaren (7) men inte hårdare
än att hållaren kan yttas i höjdled. Justerskruven (8) skruvas in eller ut med hjälp av sexkantnyckeln som sätts in i
skruvens hål och vrids. Hållaren sätts på plats över fästets väggdel (4). När duschröret skruvats fast på blandaren
justeras hållarens läge så att duschröret löper parallellt med väggen och xeras med de två skruvarna (9).
Wall mount (E)
Screw the wall section of the wall mount (4) on the wall directly above the centre of the mixer with screw and plug (5).
Position the shower pipe (6) on the holder (7) and tighten the adjuster screw (8) until there is no play on the shower
pipe in the holder (7) but not so tight that the holder cannot be moved in height. Screw the adjuster screw (8) in or out
using the hex key, which is inserted into the screw’s hole and turned. The holder is positioned over the wall section of
the mount (4). Once the shower pipe is screwed on the mixer, adjust position of the holder so that the shower pipe runs
parallel to the wall and x with the two screws (9).
Veggfeste (N)
Veggfestets veggdel (4) skrus fast mot veggen rett over blandebatteriets sentrum med skrue og plugg (5). Dusjrøret (6) settes
på plass i holderen (7) og justeringsskruen (8) trekkes til slik at dusjrøret ikke har for mye klaring i holderen (7) men ikke mer
enn at holderen kan yttes i høyderetningen. Justeringsskruen (8) skrus inn eller ut med en sekskantnøkkel som settes inn
i skruehullet og vris. Holderen settes på plass over festets veggdel (4). Når dusjrøret er skrudd fast på blandebatteriet, skal
holderens posisjon justeres slik at dusjrøret løper parallelt med veggen og kseres med de to skruene (9).
Seinäkiinnike (F)
Kiinnikkeen seinäosa (4) kiinnitetään seinään suoraan hanan keskiosan yläpuolelle ruuvilla ja tulpalla (5). Suihkuputki
(6) asennetaan pidikkeeseen (7) ja säätöruuvia (8) kiristetään siten, että putki ei hölsky pidikkeessä (7), mutta pidikkeen
korkeussäätö onnistuu vielä. Säätöruuvia (8) voi löysätä tai kiristää kuusiokoloavaimella asettamalla avain ruuvin reikään
ja kääntämällä sitä. Pidike asetetaan paikalleen kiinnikkeen seinäosaan (4). Kun suihkuputki on kiinnitetty hanaan, kiinnike
säädetään siten, että suihkuputki kulkee seinän kanssa samansuuntaisesti, ja kiinnitetään kahdella ruuvilla (9).
Handduschfäste (S)
Handduschfästet sätts på plats på duschröret (10) och yttas i höjdled till önskat läge genom att spärrvredet
(11) lossas och stängs. Handduschen (12) placeras i hållaren (13).
Hand shower mount (E)
Position the hand shower mount on the shower pipe (10) and move vertically to the desired height by releasing
and closing the locking knob (11). Position the hand shower (12) in the holder (13).
Hånddusjfeste (N)
Hånddusjfestet settes på plass på dusjrøret (10) og yttes i høyderetningen til ønsket posisjon ved at sperrehånd-
taket (11) åpnes og lukkes. Hånddusjen (12) plasseres i holderen (13).
Käsisuihkun pidike (F)
Käsisuihkun pidike asetetaan suihkuputkeen (10) ja säädetään haluttuun korkeuteen vipua (11) kääntämällä.
Käsisuihku (12) asetetaan pidikkeeseen (13).
utgåva dsys 150211 sid 7 (7)
