Tarmo XTP120 User manual

LUMILINKO Käyttöohje
Alkuperäinen käyttöohje
SNÖSLUNGA Bruksanvisning
Översättning av bruksanvisning i original
SNOW BLOWER Instruction manual
Translation of the original instructions
Isojoen Konehalli Oy, Keskustie 26, 61850 Kauhajoki As, Finland
Tel. [phone] • tuotepalaut[email protected] • www.ikh.fi
XTP120

4
toiminta säännöllisesti.
Älä käytä konetta, jos moottorin kaasuvipu ei toimi
kunnolla. Polttoainekäyttöinen kone, jota ei voi
hallita kaasuvivusta on vaarallinen ja se on
vaihdettava.
Ota tavaksesi tarkistaa, että kaikki säätöavaimet
on poistettu koneesta ja sen käyttöalueelta ennen
käynnistystä. Pyörivässä koneen osassa kiinni
oleva työkalu tai avain voi aiheuttaa vammoja.
Ole tarkkaavainen, toimi varovaisesti ja käytä
tervettä järkeä, kun käytät konetta.
Älä kurkottele. Käytä turvajalkineita, jotka
suojaavat jalkojasi ja parantavat jalansijaasi
liukkailla pinnoilla. Säilytä tukeva asento ja
tasapainosi koko ajan. Näin pidät koneen
paremmin hallinnassa myös odottamattomissa
tilanteissa.
Vältä tahatonta käynnistystä. Varmista, että
kaasuvipu on pois päältä ennen koneen
kuljettamista, huoltoa tai ylläpitoa. Koneen
kuljettaminen, huoltaminen tai ylläpito kaasuvipu
päällä voi johtaa tapaturmiin.
Polttoaineen turvallinen käsittely
Polttoaine on erittäin syttyvää ja sen höyryt voivat
räjähtää syttyessään. Noudata varotoimenpiteitä,
kunkäsitteletpolttoainettavähentääksesivakavien
henkilövahinkojen riskiä.
Kun täytät tai tyhjennät polttoainesäiliötä, käytä
siihen tarkoitettua säiliötä hyvin tuuletetussa
tilassa. Älä tupakoi tai päästä kipinöitä, avotulta tai
muita sytytyslähteitä lähelle aluetta, jossa lisäät
polttoainetta tai käytät konetta. Älä koskaan täytä
polttoainesäiliötä sisätiloissa.
Pidä maadoitetut johtavat esineet, kuten työkalut,
kaukana paljaista, jännitteellisistä osista ja
kytkennöistä välttääksesi kipinöinnin tai
valokaaren muodostuksen. Nämä voivat sytyttää
höyryt tai kaasut.
Sammuta aina moottori ja anna sen jäähtyä ennen
kuin täytät polttoainesäiliötä. Älä koskaan irrota
polttoainesäiliön tulppaa tai lisää polttoainetta, jos
moottori on käynnissä tai jos se on kuuma. Älä
käytä konetta, jos tiedät polttoainejärjestelmän
vuotavan.
Poista kone ajoneuvosta tai perävaunusta ja lisää
polttoainetta vasta maassa. Jos tämä ei ole
mahdollista, lisää polttoainetta koneeseen
mieluummin perävaunussa, jossa on siirrettävä
säiliö, mieluummin kuin polttoaineen
annostelusuuttimella.
Löysää polttoainesäiliön korkkia hitaasti
vapauttaaksesi mahdollisen paineen säiliöstä.
Pidä suutin koko ajan kosketuksessa
polttoainesäiliön reunaan tai säiliön avausaukkoon,
kunnes polttoaineen lisääminen on päättynyt. Älä
käytä suuttimen lukitus-avauslaitetta.
Älä koskaan täytä polttoainesäiliötä liian täyteen.
Älä täytä säiliötä enempää kuin 1,5 cm
täyttökaulan alaosan reunan alapuolelle, jotta
polttoaineelle jää tilaa laajentua moottorin
kuumuudesta tai auringonpaisteesta johtuen.
Kiinnitä kaikki polttoainesäiliön ja -astioiden tulpat
kunnolla ja pyyhi läikkynyt polttoaine pois. Älä
käytä konetta, jos polttoainesäiliön tulppa ei ole
kunnolla paikallaan.
Vältä syttymislähteitä vuotaneen polttoaineen
lähellä. Jos polttoainetta valuu ulos, älä yritä
käynnistää moottoria ennen kuin olet siirtänyt
koneen kauemmaksi valuneesta polttoaineesta.
Näin vältät kipinöiden syntymisen ennen kuin
bensiinihöyryt ovat haihtuneet. Vakava tapaturman
vaara on olemassa, jos polttoainetta roiskuu
päällesi tai vaatteillesi ja ne syttyvät palamaan.
Pese ihosi ja vaihda vaatteet välittömästi.
Säilytä polttoaine astioissa, jotka on erityisesti
suunniteltu ja hyväksytty tähän tarkoitukseen.

5
Älä koskaan täytä säiliöitä ajoneuvon sisällä,
ajoneuvon päällä tai muoviverhoillun perävaunun
kuormatilassa. Aseta säiliö aina maahan kauas
ajoneuvosta ennen polttoaineen täyttöä.
Säilytä polttoainetta viileässä ja hyvin tuuletetussa
tilassa. Säilytä polttoaine erossa kipinöistä,
avotulista ja muista syttymislähteistä.
Älä koskaan säilytä polttoainetta (tai konetta,jonka
säiliössä on polttoainetta) rakennuksessa, jossa
polttoainehöyryt voivat altistua kipinöille, avotulelle
tai muille syttymislähteille (kuten vedenlämmitin,
tulisija, kuivain tai vastaava). Anna moottorin
jäähtyä ennen sen säilytystä suljetussa tilassa.
Koneen käyttö ja huolto
Älä koskaan nosta tai kuljeta konetta, kun sen
moottori on käynnissä.
Älä ylikuormita konetta. Käytä työhön sopivaa
konetta. Oikeanlainen kone suorittaa työn
parhaiten ja turvallisimmin sillä teholla, johon se on
suunniteltu.
Älä muuta moottorin säätimen asetuksia tai käytä
moottoria ylikierroksilla. Säädin ohjaa moottorin
suurinta turvallista kierrosnopeutta.
Älä laita käsiäsi tai jalkojasi pyörivien osien lähelle.
Vältäkosketustakuumaanpolttoaineeseen,öljyyn,
pakokaasuihin ja kuumiin pintoihin. Älä koske
moottoriin tai äänenvaimentimeen. Osat ovat
äärimmäisen kuumia käytön aikana. Ne pysyvät
kuumina vielä jonkin aikaa sen jälkeen, kun kone
on sammutettu. Anna moottorin jäähtyä ennen
huoltoa tai säätöjen tekemistä.
Jos ulkopuolinen kohde iskeytyy koneeseen,
sammuta moottori, irrota sytytystulpan johto,
tarkista kone läpikotaisin vaurioiden varalta ja
korjaa vauriot ennen lumilingon käynnistämistä ja
käyttöä uudelleen.
Jos kone alkaa aiheuttaa epätavallista melua tai
tärinää, sammuta moottori välittömästi, irrota
sytytystulpan johto ja tarkista häiriön syy.
Epätavallinen melu tai tärinä on yleensä merkki
viasta.
Käytä vain valmistajan hyväksymiä lisälaitteita ja
varusteita. Tämän ohjeen laiminlyönti voi johtaa
henkilövahinkoihin.
Huolla konetta huolella. Tarkista, että liikkuvat osat
toimivat moitteettomasti ja jumittumatta ja etteivät
osat ole murtuneet tai vaurioituneet niin, että
koneen toiminta vaarantuu. Jos kone on
vaurioitunut, korjauta se ennen käyttöä. Monet
onnettomuudet johtuvat huonosti huolletusta
koneesta.
Pidä moottori ja äänenvaimennin puhtaana
ruohosta, lehdistä, liiallisesta rasvasta ja
hiilikarstasta vähentääksesi palovaaraa.
Älä koskaan valele tai ruiskuta konetta vedellä tai
muulla nesteellä. Pidä kahvat kuivina ja puhtaina.
Puhdista ne jokaisen käytön jälkeen.
Huomioi asianmukaiset polttoainetta ja öljyä
koskevat jätteenkäsittelylait ja -määräykset
suojellaksesi ympäristöä.
Kun et käytä konetta, säilytä sitä poissa lasten
ulottuvilta. Älä anna sellaisten henkilöiden käyttää
konetta, jotka eivät ole perehtyneet siihen tai jotka
eivät ole lukeneet näitä ohjeita. Kone on
vaarallinen kouluttamattomien käyttäjien käsissä.
Huolto
Sammuta moottori ja varmista, että kaikki liikkuvat
osat ovat pysähtyneet ennen puhdistusta,
tarkistusta tai säätöä. Varmista aina,että moottorin
kaasuvipu on pysäytysasennossa. Irrota
sytytystulpan johto ja pidä johto poissa
sytytystulpasta estääksesi tahattoman
käynnistymisen.
Vain valtuutettu ammattilainen saa huoltaa konetta

6
alkuperäisiä varaosia käyttäen. Näin varmistetaan,
että kone pysyy turvallisena.
Erikoisturvamääräykset
Älä käytä lumilinkoa ilman sopivaa talvivaatetusta.
Älä käytä konetta katolla.
Älä käytä konetta sisätiloissa, paitsi sen
kuljetuksen yhteydessä rakennuksesta sisään ja
ulos. Avaa ulko-ovet, koska pakokaasut ovat
vaarallisia.
Tarkista aina etäisyydet yläpuolella ja sivuilla
ennen käyttöä. Huomioi liikenne, kun käytät
konetta kaduilla ja jalkakäytävillä.
Tarkista työstettävä alue huolellisesti. Poista kaikki
ovimatot, sanomalehdet, kelkat, laudat, johdot ja
muut vieraat esineet työalueelta, joita lumikierukka
voisi singota ympärilleen. Tarkista heikot kohdat
laitureilla, rampeilla tai lattioilla.
Suunnittele lumenpoistaminen välttääksesi sen
suuntautumista ihmisiä tai esineitä kohti.
Älä käytä ojien, kaivantojen tai penkereiden lähellä.
Kone voi äkillisesti kaatua, jos pyörät kulkevat
jyrkänteen tai kaivannon reunojen yli tai jos reuna
sortuu.
Pidä sivulliset, lapset ja lemmikit vähintään 23
metrin etäisyydellä. Jos joku lähestyy sinua,
pysäytä kone välittömästi.
Käytä maadoitettua kolmijohtimista jatkojohtoa ja
pistorasiaa sähkökäynnistysmoottoreilla
varustetuissa moottoreissa.
Tarkista jarrun ja kytkimen toiminta säännöllisesti.
Säädä ja huolla tarvittaessa. Vetopyörien ja
lumikierukan liikkeen on pysähdyttävä nopeasti,
kun ohjausvivut vapautetaan.
Anna moottorin ja koneen jäähtyä ulkolämpötilaan
ennen lumitöiden aloittamista.
Pysy koko ajan valppaana yllättävien vaarojen tai
liikenteen varalta.
Älä ylikuormita konetta yrittämällä lingota lunta
liian suurella nopeudella.
Älä linkoa lunta tarpeettoman korkealle.
Säädä lumikierukan kotelon korkeus sopivaksi,
jotta se ei osu soraan tai sepeliin. Ole erittäin
varovainen käytön aikana.
Noudata varovaisuutta, jotta et liukastu tai kaadu,
etenkin kun vedät lumilinkoa taaksepäin. Älä siirrä
konetta suurella nopeudella liukkaalla pinnalla.
Katso aina alas ja taaksesi ennen peruuttamista ja
sen aikana.
Äläkäytäkonettajyrkissärinteissä.Äläpoistalunta
rinteiden poikki. Vältä nopeita ja äkkinäisiä liikkeitä
rinteissä. Älä tee äkillisiä nopeuden tai suunnan
vaihtoja. Käytä rinteissä hidasta nopeutta
pysähtymistentaivaihtamistenvälttämiseksi.Vältä
käynnistämistä tai pysähtymistä rinteessä. Älä
pysäköi konetta rinteeseen, ellei se ole täysin
välttämätöntä.Aseta liukuesteet pyörien eteen, jos
pysäköit rinteeseen.
Kytke lumikierukan virta pois päältä kuljetuksen
ajaksi tai kun sitä ei käytetä.
Kytke kaikki hallintalaitteet irti ja sammuta moottori
aina ennen kuin poistut käyttöpaikalta
(ohjausaisan takaa). Odota, kunnes lumikierukka
on täysin pysähtynyt ennen kuin puhdistat
poistokourun tukoksia tai teet mitään säätöjä tai
tarkastuksia.
Käsikosketus poistokourun sisäpuolella olevien
pyörivien osien kanssa on yleisin lumilingoista
aiheutuva tapaturma. Älä puhdista poistokourua,
kun moottori on käynnissä. Sammuta moottori
ennen puhdistustöihin ryhtymistä ja seiso
ohjausaisan takana, kunnes kaikki liikkuvat osat
ovat pysähtyneet. Älä koskaan laita kättäsi poisto-
tai keräysaukkoihin. Käytä aina mukana tullutta
puhdistustyökalua poistoaukon puhdistamiseen.

7
TOIMITUKSEN SISÄLTÖ
Lumilinko toimitetaan osittain asennettuna ja huolellisesti pakattuna laatikkoon. Kun olet poistanut kaikki
osat pakkauksesta, sinulla pitäisi olla:
Viittaukset oikeaan ja vasempaan puoleen ovat käyttäjän näkökulmasta katsottuna.
1. Lumilinkoyksikkö
2. Ohjausaisa
3. Vaihtovipu
4. Kourun kampi
5. Ohjauspaneeli
6. Pyörät (1 pari)
7. Poistokouru
8. Poistokourun puhdistustyökalu

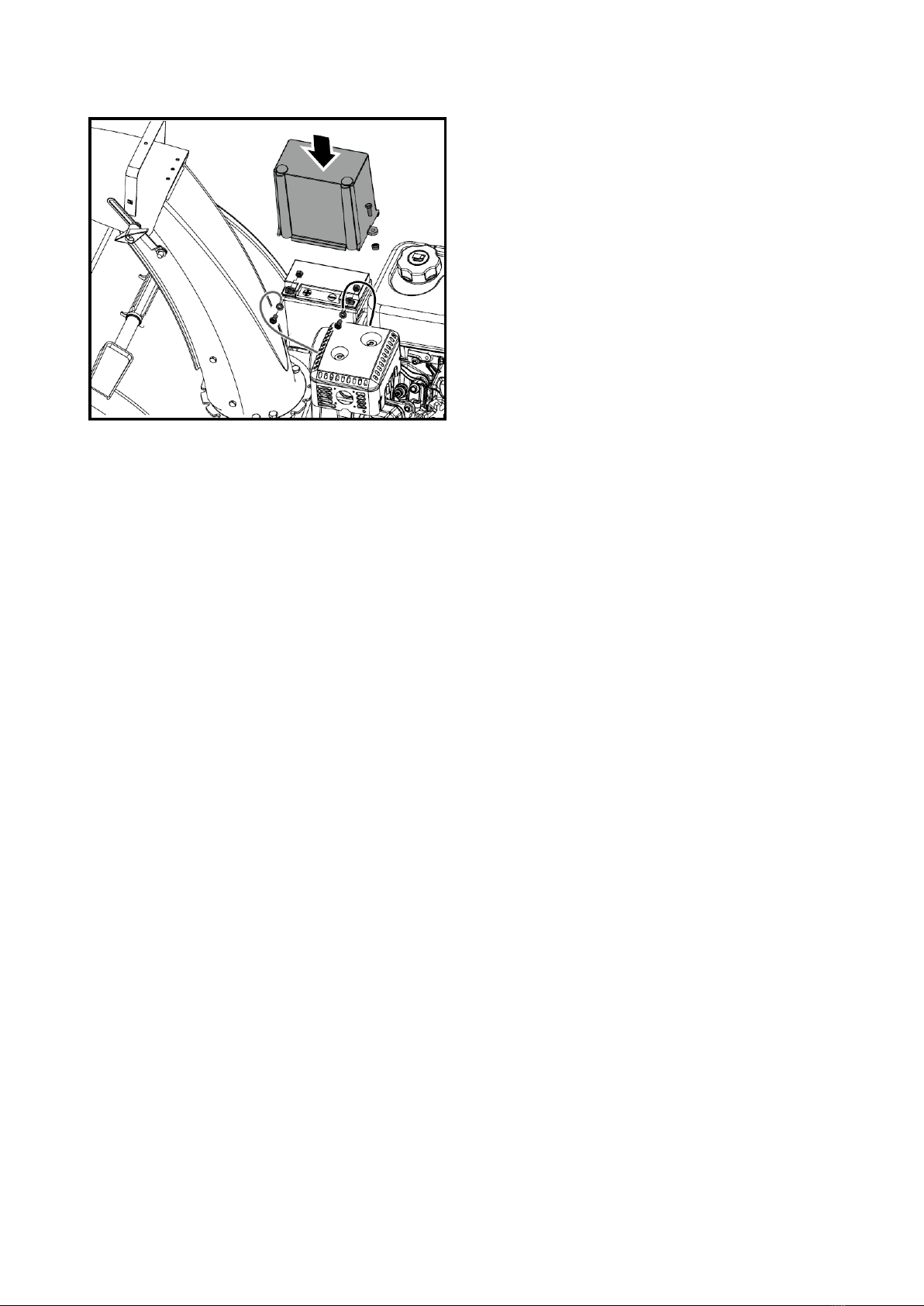

9. Akku (jos varusteena)
10. Käyttöohje ja englanninkielinen moottorin ohje
11. Moottorin kiinnitystarvikepussi
12. Lumilingon kiinnitystarvikepussi (ks. kuva)

9
3. Kiinnitä ohjauspaneeli ohjausaisaan ruuveilla,
aluslevyillä ja muttereilla, kiristä sormin.
4. Varmista, että ohjausaisan kumpikin puoli on
samalla korkeudella ja kiristä nyt kaikki ruuvit
huolellisesti.
5. Liu’uta ohjausjohdot ohjauspaneelin reikien
läpi. Varmista, että johdot ovat kunnolla
paikoillaan rullaohjaimissa, kun kiinnität johdot
kytkinvipuihin.
Nopeudensäätövipu
Poista nuppi ja liu’uta vaihdevipu
ohjauspaneelissa olevan aukon läpi. Kiinnitä
vaihdevipu vaihdetankoon ruuveilla ja muttereilla.
Aseta nuppi paikoilleen. Löysää vaihdevivussa
olevaa kahta pulttia helpottaaksesi vaihdevivun
asennusta.
Poistokouru
1. Voitele poistokourun alaosan rengas (jollei se
ole jo voideltu).

10
2. Asenna poistokouru lumikierukan kotelon
aukon päälle ja kiinnitä se kiinnikkeillä.
3. Kiinnitä ylempi kammen kannatin (kiinnitetty
kampeen) ohjausaisan vasemmalle puolelle
ylös lukkomutterilla ja kahdella kaarevalla
aluslevyllä.
4. Levitä rasvaa kammen kierukkaan.
5. Aseta kammen kierukkapää alakannattimeen
ja kiinnitä se litteällä aluslevyllä ja
sokkanaulalla.
Renkaat
Renkaat on täytetty tehtaalla liian kovaksi
toimitusta varten. Tarkista rengaspaine. Lisää tai
vähennä painetta renkaissa valmistajan
suosittamaan paineeseen.
Älä missään tapauksessa ylitä valmistajan
suosittelemaa painetta. Liiallinen paine
voi aiheuttaa renkaan/vanteen
räjähtämisen kun palteet asettuvat
paikoilleen, mikä voi johtaa tapaturmaan.
Katso suositeltu rengaspaine renkaan
kyljestä.
Pidä renkaiden paine aina samana. Jos
paine ei ole sama kummassakin
renkaassa, kone ei ehkä kulje suoraan ja
kaavinlevy voi kulua epätasaisesti.
Pidä renkaat puhtaina bensiinistä ja öljystä,
koska ne voivat vahingoittaa kumia.
Liukukengät
1. Siirrä kone tasaiselle alustalle.
2. Tue lumikierukan siivet niin, että ne ovat noin
3 mm etäisyydellä maasta.
3. Tarkista kaavinlevyn säätö. Kaavinlevyn tulee
olla 3 mm maan pinnan yläpuolella ja
vaakasuunnassa siihen nähden. Säädä
kaavinlevyä löysäämällä asennusruuvit (kaksi
molemmalla puolella), suuntaa kaavinlevy ja
kiristä asennusruuvit.
4. Kiinnitä molemmat liukukengät lumikierukan

11
sivulevyihin ruuveilla ja muttereilla. Siirrä
liukukengät mahdollisimman alas. Varmista,
että molemmat liukukengät on säädetty
tasaisesti. Kiristä tiukkaan.
Poistokourun puhdistustyökalu
Kiinnitä puhdistustyökalu kiinnityspidikkeeseen
lumikierukan takaosassa.
Varasokkanaulat
Lumikierukan varamurtosokkapari ja
haarukkanastapari sisältyvät toimitukseen. Säilytä
niitä varmassa paikassa.
Vararullatapit
Siipipyörä on kiinnitetty siipipyörän akseliin
rullatapeilla.
Kaksi 6x37 rullatappia siipipyörälle on toimitettu
varaosana laitteistopussissa. Säilytä niitä
varmassa paikassa.
Akku (jos varusteena)
1Irrota akun kansi irrottamalla ruuvi ja mutteri.
2. Irrota akku telineestä.
3. Asenna akun teline lumikierukkaan ruuveilla ja
muttereilla.

12
4. Aseta akku telineeseen.
5. Liitä plus-kaapeli (punainen) akun liittimeen
ensin ja sitten negatiivinen (musta)
akkukaapeli. Tarkista, että kaikki
kaapeliliitokset ovat pitävät.
6. Asenna akun kansi ja kiristä ruuvi ja mutteri.

Nopeusvipu
Nopeusvivulla on 8 asentoa: 6 eteenpäin ja 2
taaksepäin. Kun haluat vaihtaa nopeutta, siirrä
valitsinvipu haluttuun asentoon. Vipu lukittuu
kunkin nopeusasennon hahloon.
Vapauta käyttökytkin aina ennen
nopeuden vaihtamista. Jos et tee näin,
lumilinko voi vahingoittua.
Hitaammat nopeudet ovat raskaalle lumelle ja
nopeammat kevyelle lumelle ja lumilingon
kuljetukseen. Suosittelemme, että käytät
hitaampia nopeuksia, kunnes olet kunnolla
perehtynyt lumilingon toimintaan.
Jos moottori hidastuu kuormattuna tai pyörä
luistaa, vaihda hitaammalle vaihteelle.
Jos koneen etuosa nousee, vaihda hitaammalle
vaihteelle. Jos etuosa jatkaa nousemista, nosta
ylös ohjausaisasta.
Poistokourun kampi
Pyöritä poistokampea myötäpäivään
kääntääksesi poistokourun
vasemmalle ja vastapäivään
kääntääksesi sen oikealle.
Kourun ohjauslevyn kahva
Siirrä ohjauslevyn kahvaa eteenpäin
suunnataksesi lumivirran alas; siirrä sitä
taaksepäin suunnataksesi lumivirran ylös.
Käyttökytkimen vipu
Purista kytkinvipu ohjausaisaa vasten
kytkeäksesi vetopyörän. Päästä irti
vapauttaaksesi sen.
Vapauta käyttökytkin aina ennen
nopeuden vaihtamista. Jos et tee näin,
lumilinko voi vahingoittua.
Lumikierukan kytkinvipu
Purista kytkinvipu ohjausaisaa
vastaan kytkeäksesi lumikierukan ja
poistaaksesi lunta. Päästä irti
vapauttaaksesi sen.
Kun sekä lumikierukan että vetopyörän kytkinvipu
on kytketty, lumikierukan kytkinvipu lukitsee
vetopyörän kytkinvivun. Tämä mahdollistaa
oikean käden irrottamisen ohjausaisasta ja
poistokourun suunnan säätämisen
keskeyttämättä lumen poistamista.
Kaavinlevyt ja liukukengät
Kaavinlevy antaa paremman kosketuksen
puhdistettavaan pintaan. Se estää myös kotelon
vaurioitumisen normaalista käytöstä.
Liukukengät sijaitsevat lumikierukan kummallakin
puolella ja ohjaavat kaavinterän ja alustan välistä
etäisyyttä. Säädä liukukenkiä yhtä paljon, jotta
kaavinterä pysyy suorassa.
Kaavinlevy ja liukukengät kuluvat ja vaurioituvat.
Sekä kaavinlevy että liukukengät voidaan säätää
kulumisen kompensoimiseksi. Tarkista ja säädä
ne säännöllisesti. Vaihda ne tarvittaessa.

15
Lumikierukan kotelon vauriot johtavat
kaavinlevyn nopeaan kulumiseen.
Kaavinlevyssä ja liukukengissä on kaksi
kulutusreunaa. Kun yksi puoli on kulunut, ne
voidaan kääntää 180oja käyttää toista reunaa.
Murtosokat
Lumikierukat on kiinnitetty kierukan akseliin
kahdella murtosokalla ja haarukkanastalla. Jos
lumikierukka osuu vieraaseen esineeseen tai
jäätukkeumaan, lumilingon sokat katkeavat, mikä
estää muiden komponenttien vaurioitumisen. Jos
lumikierukat eivät käänny, tarkista, ovatko sokat
katkenneet. Vaihda murtosokat tarvittaessa.
Älä käytä muita sokkia. Käytä vain
alkuperäisiä murtosokkia, jotka on
toimitettu lumilingon mukana.
Lumikierukka
Kytkettynä päälle lumikierukat pyörivät ja
sinkoavat lunta kierukkakoteloon.
Poistokouru
Lumi sinkoutuu kierukkakoteloon ja poistuu sieltä
poistokouruun.
Poistokourun puhdistustyökalu
Älä koskaan käytä käsiäsi tukkeutuneen
poistokourun puhdistamiseen. Sammuta
moottori ennen puhdistustöihin ryhtymistä
ja seiso ohjausaisan takana, kunnes kaikki
liikkuvat osat ovat pysähtyneet.
Puhdistustyökalu on kiinnitetty lumikierukan
kotelon taakse kiinnityspidikkeellä. Jos käytön
aikana poistokouruun juuttuu lunta tai jäätä,
puhdista poistokouru ja kourun aukko seuraavasti:
1. Vapauta lumikierukan kytkinvipu ja sammuta
moottori.
2. Irrota puhdistustyökalu kiinnikkeestä, joka
lukitsee työkalun kierukan kotelon taakse.
3. Tartu työkalun kahvaan tukevasti ja työnnä ja
kääntele sitä poistokourussa poistaaksesi
tukoksen.
4. Kiinnitä puhdistustyökalu takaisin
kiinnityspidikkeeseen lumikierukan kotelon
takaosaan.
5. Varmista, että poistokouru on suunnattu
turvalliseen suuntaan (ei ajoneuvoja,
rakennuksia, ihmisiä tai muita esineitä
poistosuunnassa). Käynnistä moottori
uudelleen. Seiso käyttäjän paikalla
(ohjausaisan takana) ja kytke lumikierukan
ohjain päälle muutamaksi sekunniksi, jolloin
mahdollisesti jäljelle jäänyt lumi tai jää
puhdistuu poistokourusta.
Valot (jos varusteena)
Valot parantavat turvallisuutta, kun
näkyvyys on heikko. Sytytä valot
kääntämällä valokytkin ON-
asentoon.

16
Hankileikkurit (jos varusteena)
Hankileikkurit murtavat lumikierukan koteloa
korkeammat lumivallit ja syöttävät lumen
lumikierukkaan. Säilytä hankileikkureita
lumikierukan kotelon päällä, kun niitä ei käytetä.
Sijoita hankileikkurit eteenpäin kuvan osoittamalla
tavalla. Siipimutterit tulee kiinnittää lumikierukan
kotelon ulkopuolelle.
Polttoainehana
Käytä lumilinkoa aina polttoainehana auki eli
OPEN-asennossa. Sulje hana, kun konetta ei
käytetä.
Kaasuvipu
Kaasuvivun siirtäminen oikealle nostaa moottorin
nopeutta ja taas vastaavasti siirtäminen
vasemmalle laskee moottorin nopeutta. Siirrä
kaasuvipu pysäytysasentoon sammuttaaksesi
moottorin.
Rikastin
Kytke rikastin päälle kiertämällä vipu FULL-
asentoon, kun käynnistät kylmää moottoria. Kun
moottori lämpenee, siirrä rikastinvipua hitaasti
OFF-asentoon.
Älä käytä rikastinta lämpimän moottorin
käynnistämisessä.
Älä käytä rikastinta moottorin
pysäyttämiseen.
Praimeri (ryyppy)
Paina praimeria (ryyppy) lisäpolttoaineen
syöttämiseksi kaasuttimesta sylinteriin
käynnistämisen helpottamiseksi kylmällä säällä.
Vetokäynnistyskahva
Vetokäynnistyskahva sijaitsee moottorin
takaosassa. Vedä kahvasta käynnistääksesi
moottorin.
Turvavirtakytkin (jos varusteena)
Käynnistä moottori laittamalla avain virtalukkoon.
Pysäytä moottori ottamalla virta-avain pois
virtalukosta.
ON/OFF-virtakytkin (jos varusteena)
Käytetään moottorin pysäyttämiseen. Pysäytä
moottori siirtämällä kytkin OFF-asentoon.
Käynnistä moottori kääntämällä kytkin ON-
asentoon.
Virtakytkin (12 V käynnistys) (jos varusteena)
Virtakytkintä käytetään irrotettavalla avaimella,
jolla on kolme asentoa: STOP, RUN ja START.
Sähkökäynnistys ja käynnistyspainike (jos
varusteena)
Sähkökäynnistys käynnistää moottorin, kun
kierrät avainta (12 V DC) tai painat

17
käynnistyspainiketta (120 V tai 230 V AC).
Käynnistä kone liittämällä sähkökäynnistin
virransyöttöön sopivalla jatkojohdolla ja paina
käynnistyspainiketta.
Tarkista virtajohto huolellisesti ennen
koneen käyttöä. Jos johto on viallinen, älä
käytä konetta. Vaihda tai korjaa viallinen
johto välittömästi.
Liitä jatkojohto sähkökäynnistimen
liitäntään ensin ja tämän jälkeen
pistorasiaan; irrota virtajohto ensin
pistorasiasta ja tämän jälkeen koneesta.
Älä käytä sähkökäynnistintä 5 sekuntia
kauemmin kerralla, jotta se ei vaurioidu.
Odota 10 sekuntia jokaisen yrityksen
välillä.
Säädöt
Liukukengät
Asenna liukukengätpinnan olosuhteiden mukaan.
Kun poistat lunta tavallisissa olosuhteissa, kuten
pinnoitetuilla pihateillä ja jalkakäytävillä, sijoita
liukukengät korkeimpaan asetukseen 3 mm
etäisyyteen kaavinlevyn ja alustan välillä. Käytä
keski- tai ala-asentoa, kun puhdistettava alue on
epätasainen, kuten sorateillä.
Ei ole suositeltavaa käyttää tätä
lumilinkoa sorapinnoilla, koska
lumikierukka voi singota irtosoraa
ympäriinsä ja aiheuttaa käyttäjälle
vammoja tai vaurioittaa lumilinkoa ja
ympäröiviä rakennuksia.
Jos lumilinkoa on käytettävä sorapinnalla, ole
erittäin varovainen ja pidä liukukengät
maksimietäisyydellä alustan ja kaavinlevyn välillä.
Säädä aina liukukengät kaavinlevyn
säädön jälkeen, jotta kaavinlevy ei kulu
liian nopeasti tai lumikierukka vaurioidu.
Liukukenkien säätö:
1. Löysää neljä kuusiomutteria (kaksi
kummallakin puolella) ja lukkopultit. Siirrä
liukukengät haluamaasi asentoon.
2. Varmista, että liukukengänkoko pohjapinta on
maata vasten, muuten liukukengät kuluvat
epätasaisesti.
3. Kiristä mutterit ja pultit huolellisesti.
Lumikierukan ja vetopyörän kytkin
Kun lumikierukan kytkinvipu on vapautettu ja
kytkettyirti, vaijerin pitäisiolla hyvin vähän löysällä.
Se EI saa olla tiukalla eikä liian löysällä.
Lumikierukan tulisi pysähtyä 5 sekunnissa, kun
vapautat kytkinvivun. Jos lumikierukan kytkinvipu
ei kytkeydy tai vapaudu kunnolla, säädä
lumikierukan kytkintä ennen käyttöä.
Jos lumilingon veto vapautuu itsekseen käytön
aikana, tai veto on päällä, kun vapautat
vetopyörien kytkinvivun, säädä vetopyörien
kytkintä ennen käyttöä.
Voit säätää sekä lumikierukan kytkintä, että
ohjauskytkintä seuraavasti:

19
Lukitse vasen pyörä työntämällä tappi pyörän
navan ja sisemmän akselin reiän läpi.
Moottorin käynnistys ja sammutus
Tarkista ennen moottorin käynnistämistä
moottoriöljyn määrä ja varmista, että
moottori on huollettu moottorin
käyttöohjeessa kuvatulla tavalla.
Kylmäkäynnistys – Sähkökäynnistin (120 V tai
230 AC) (jos varusteena)
Moottori on varustettu sähkökäynnistimellä AC ja
vetokäynnistimellä. Sähkökäynnistin on varustettu
kolmijohtimisella virtajohdolla ja pistokkeella ja se
on tarkoitettu käytettäväksi tarrassa osoitetulla
jännitteellä.
Älä käytä sähkökäynnistintä, jos talouden
jännite on muu kuin sähkökäynnistimessä
ilmoitettu.
1. Työnnä virta-avainta virtalukkoon, kunnes se
napsahtaa. Älä kierrä avainta.
2. Varmista, että polttoainehana on OPEN-
asennossa.
3. Siirrä rikastinvipu OFF-asentoon.
4. Paina praimeria (ryyppy) 2–3 kertaa. Kun
lämpötila on alle –25 oC, voit joutua
painamaan praimeria useamman kerran. Kun
lämpötila on yli 10 oC, praimeria ei tarvitse
käyttää.
Jos praimeria käytetään liikaa, moottoriin
voi päästä liikaa polttoainetta, mikä estää
sen käynnistymisen. Jos näin tapahtuu,
odota muutama minuutti ennen kuin yrität
käynnistää moottorin äläkä paina praimeria.
Kaikkia lumilinkomalleja ei ole varustettu
praimerilla, koska kyseinen moottori ei
tarvitse sitä.
5. Liitä jatkojohto moottoriin.
6. Liitä jatkojohdon toinen pää maadoitettuun
pistorasiaan.
7. Paina käynnistyspainiketta, kunnes moottori
käynnistyy.
Älä käytä sähkökäynnistintä 5 sekuntia
kauemmin kerralla, jotta se ei vaurioidu.
Odota 10 sekuntia jokaisen yrityksen
välillä.
8. Kun moottori käynnistyy, vapauta
käynnistyspainike ja siirrä rikastinvipu hitaasti
FULL-asentoon.
9. Kytke jatkojohto aina ensin irti pistorasiasta ja
sitten vasta moottorista.
Kylmäkäynnistys – Sähkökäynnistin (12 V DC)
(jos varusteena)
1. Varmista, että polttoainehana on OPEN-
asennossa.
2. Siirrä rikastinvipu OFF-asentoon.
3. Paina praimeria (ryyppy) 2–3 kertaa. Kun
lämpötila on alle –25 oC (15oF), voit joutua
painamaan praimeria useamman kerran. Kun
lämpötila on yli 10 oC (50oF), praimeria ei
tarvitse käyttää.
Jos praimeria käytetään liikaa, moottoriin
voi päästä liikaa polttoainetta, mikä estää
sen käynnistymisen. Jos näin tapahtuu,
odota muutama minuutti ennen kuin yrität
käynnistää moottorin äläkä paina praimeria.
Kaikkia lumilinkomalleja ei ole varustettu
praimerilla, koska kyseinen moottori ei
tarvitse sitä.
4. Pidä virta-avainta START-asennossa, kunnes
moottori käynnistyy.
Älä käytä sähkökäynnistintä 5 sekuntia
kauemmin kerralla, jotta se ei vaurioidu.
Odota 10 sekuntia jokaisen yrityksen
välillä.
5. Kun moottori käynnistyy, vapauta virta-avain
RUN-asentoon ja siirrä rikastinvipu hitaasti
FULL-asentoon.

20
Kylmäkäynnistys – Vetokäynnistin
1. Varmista, että polttoainehana on OPEN-
asennossa.
2. Aseta käynnistys- ja sammutuskytkin ON-
asentoon
3. Kierrä rikastinvipu OFF-asentoon.
4. Paina praimeria (ryyppy) 2– 3 kertaa. Kun
lämpötila on alle –25 oC (15oF), voit joutua
painamaan praimeria useamman kerran. Kun
lämpötila on yli 10 oC (50oF), praimeria ei
tarvitse käyttää.
Jos praimeria käytetään liikaa, moottoriin
voi päästä liikaa polttoainetta, mikä estää
sen käynnistymisen. Jos näin tapahtuu,
odota muutama minuutti ennen kuin yrität
käynnistää moottorin äläkä paina praimeria.
5. Tartu käynnistyskahvaan ja vedä narua ulos
hitaasti, kunnes tunnet vastusta. Anna narun
kelautua takaisin hitaasti.
6. Nykäise narusta nopealla koko käsivarren
liikkeellä. Älä päästä käynnistinnarusta irti,
vaan anna sen kelautua hitaasti takaisin
paikalleen.
7. Toista vaiheet 5 ja 6, kunnes moottori
käynnistyy.
8. Kun moottori käynnistyy, vapauta
käynnistysnaru ja siirrä rikastinvipu hitaasti
FULL-asentoon.
Käynnistys lämpimänä
Noudata yllä olevia vaiheita ja pidä rikastinvipu
FULL-asennossa.
Anna moottorin lämmetä muutaman
minuutin ajan. Moottori ei tuota täyttä tehoa,
ennen kuin normaali käyttölämpötila on
saavutettu.
Lumisissa ja kylmissä olosuhteissa jotkin
ohjaimet tai liikkuvat osat voivat jäätyä. Älä
käytä liikaa voimaa, kun käytät jäätyneitä
ohjaimia. Jos jonkin ohjaimen tai osan
käyttö on vaikeaa, käynnistä moottori ja
anna sen käydä muutaman minuutin ajan.
Lumenpoisto
Vastasataneen lumen linkoaminen on helpointa ja
tehokkainta.
Paras aika poistaa lumi on aikaisin aamulla.
Tällöin lumi on yleensä kuivaa eikä se ole
altistunut auringonpaisteelle tai lämpimälle ilmalle.
Ohjaa konetta niin, että kulku-urat tulevat hieman
limittäin.
Aloita suuremmilla alueilla keskeltä ja linkoa lumi
molemmille puolille, jolloin sitä ei tarvitse poistaa
kuin kerran.
Jos lumi on erittäin raskasta, pienennä
poistoleveyttä ajamalla limittäin edellisen kulku-
uran kanssa ja pienentämällä nopeutta.
Linkoa lumi myötätuuleen aina, kun se on
mahdollista.
Pidä moottori puhtaana lumesta käytön aikana.
Niin moottorin ilmavirtaus paranee ja käyttöikä
pitenee.
TÄRKEÄÄ!Käytä moottoria linkoamisen jälkeen
muutaman minuutin ajan ennen sammuttamista,
jotta kosteus kuivuu moottorista eivätkä osat jäädy.
Kytke lumikierukka päälle kotelossa jäljellä olevan
lumen poistamiseksi. Pyöritä poistokourua, jotta
se ei jäädy. Sammuta moottori, odota, että
liikkuvat osat pysähtyvät ja poista jää ja lumi
lumilingosta. Kun moottori on sammutettu, vedä
käynnistysnarusta useita kertoja, jotta se ei jäädy.
Siirtäminen
Siirtäminen paikasta toiseen:
1. Aseta kaasu hitaalle tai puolikaasulle.
2. Paina ohjausaisaa nostaaksesi etuosaa
hieman alustalta.
