Teac LS-301 User manual

ENGLISH FRANÇAIS ESPAÑOL DEUTSCH ITALIANO NEDERLANDS SVENSKA
OWNER’S MANUAL
MODE D’EMPLOI
MANUAL DEL USUARIO
BEDIENUNGSANLEITUNG
MANUALE DI ISTRUZIONI
GEBRUIKERSHANDLEIDING
BRUKSANVISNING
Coaxial 2-Way Speaker System
LS-301
Z3-530008-029642

2
Safety instructions .........................................................2
Before use ................................................................. 2
Setting up the speakers....................................................3
Connecting the speakers .................................................. 3
Specifications.............................................................. 4
Before useTable of contents
Safety instructions
Checking the included accessories
In the unlikely event that any of the following included items is missing or
damaged, please contact the store where you purchased the product.
Speaker cables (1.8 m or 6') × 2
Cork speaker feet × 8
Owner's manual (this document) × 1
oKeep this manual in a safe place for future reference.
Warranty × 1 (for customers in the USA and Canada only)
oSee page 23 for information about the warranty in Europe and other
countries or areas.
Product registration
Customers in the USA, please visit the following TEAC website to register
your TEAC product online.
http://audio.teac.com/support/registration/
Precautions for use
oDo not strike the enclosure (cabinet) or front surface Saran Fiber with hard
objects. Doing so could cause scratching or damage the speaker units.
oAvoid contact with rubber and vinyl for long periods of time, because it
could damage the surface.
oThis product has been designed to minimize magnetic effects, but you
should not place cards, tapes and discs that use magnetic recording or
other items that are easily affected by magnetic force on top of it. Failure
to do so could result in data loss or damage.
oListen within an appropriate input level range from the amplifier.
Excessive input could damage the speaker units.
Moreover, even if the input level is less than the maximum, signals with a
frequent clipping, for example, will have a negative impact on the speaker
units. Please be careful to prevent distortion of the audio at the amplifier.
Cleaning
oWhen the surface becomes dirty, use a soft dry cloth to wipe it clean. Do
not wipe it with finemeshed cleaning cloths, chemical cleaning cloths,
thinner, abrasives or similar materials. Doing so could damage the surface.
oUse a clothing brush or a similar tool to remove dust that sticks to the
Saran Fiber.
Company names and product names in this document are the trademarks or
registered trademarks of their respective owners.
Thank you for choosing TEAC.
Read this manual carefully to get the best performance from this unit.
To use this product safely
V CAUTION
Please read the following cautions carefully in order to prevent injury to
yourself or others and damage to property.
Before connecting to an amplifier or similar equipment, turn off the
power, carefully read the manuals of the equipment that you are
connecting and follow their instructions.
Always use the specified cords to make connections.
Minimize the volume before turning the power on.
Failure to do so could cause sudden loud noises that might harm your
hearing or cause other trouble.
Do not install in an unstable location, such as on an unstable stand
or on a slope, or in a location with frequent vibrations.
It could fall down or fall over, causing injury.
Do not use for long periods of time to listen to distorted audio.
Doing so could cause the speaker units to generate heat, leading to fire or
injury.

3
ENGLISH
Connecting the speakers (1)
Speaker cables
oUse the included speaker cables or commercially-available cables
designed for speakers.
oWe recommend using the shortest speaker cables possible.
oWe recommend using left and right speaker cables of the same length.
CAUTION
Before connecting
Always turn the amplifier's power OFF before connecting speakers.
After connecting
Turn the volume down completely before turning the amplifier's power
ON to prevent sudden loud noises.
Confirm that the speaker terminals have been connected correctly and
that cables are not contacting other terminals.

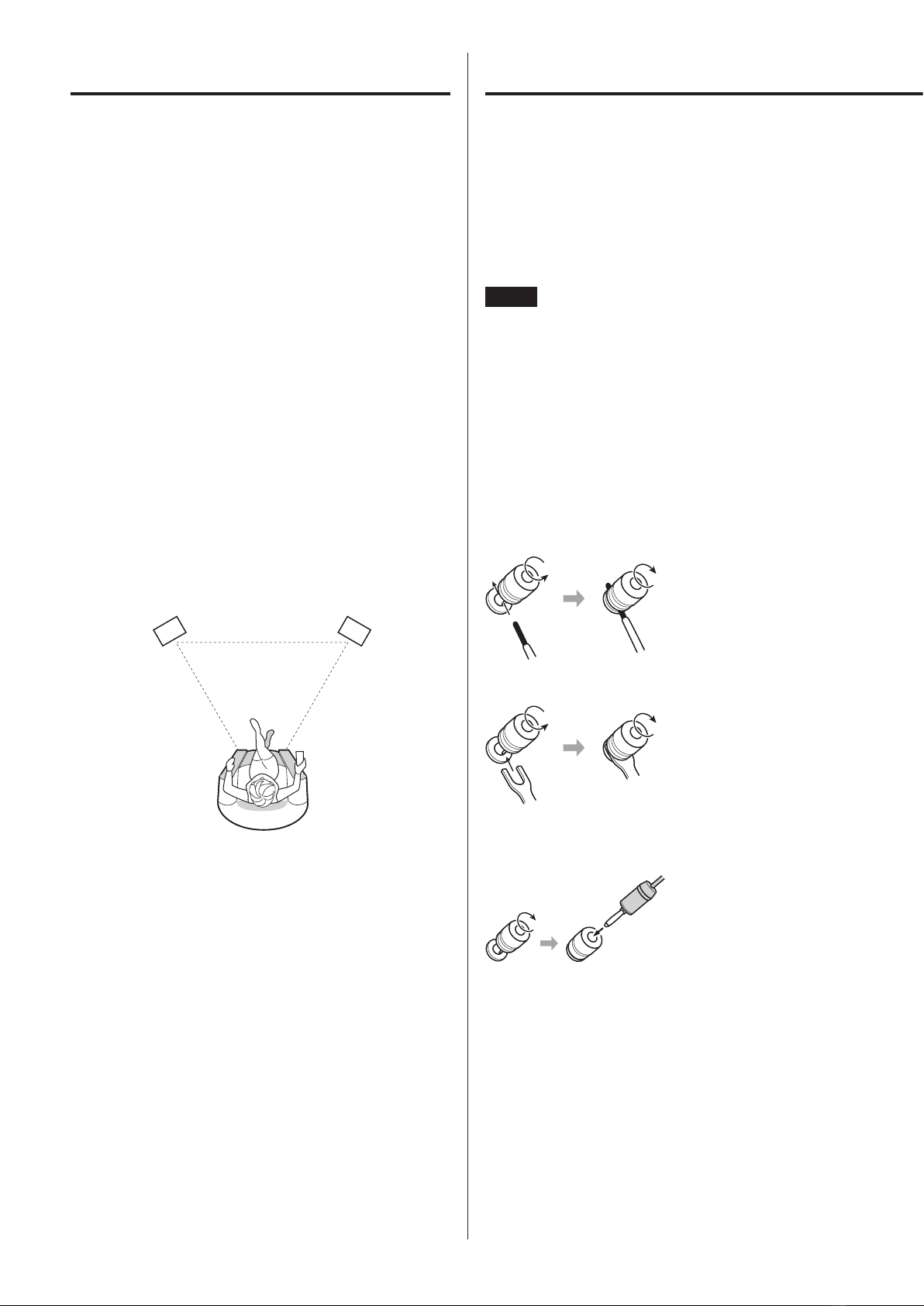

Connecting the cables
Bare/sleeved wire
Insert the core wire through the hole
in the terminal completely and tighten
the cap firmly.
Spade lugs
Place the spade around the terminal
and tighten the cap firmly.
oWhen using spade lugs to connect
the speakers, they should have an
inside diameter of at least 8 mm
(3/8").
Banana plugs
Tighten the cap
After connecting the banana plug to
the speaker cable, insert the plug into
the terminal.
oCarefully read the instructions for
the banana plugs that you are
using.
Precautions for installation
oDo not install in a location that becomes hot, including places exposed to
direct sunlight or near heating equipment. Doing so could cause damage.
oDo not install in a location that becomes humid, including near humidifiers.
Moreover, do not install in a location that become smoky. Doing so could
cause damage.
oDo not place obstacles between the speakers and the listening position.
Obstacles block the direct sound, which can change the sound quality.
oIdeally, no items that reflect sound or resonate should be in the nearby
environment. For example, glass doors sometimes resonate. To prevent
this, fix them securely or use thick curtains or similar materials to absorb
sound.
In addition, parallel walls make it easy for standing waves to occur, so
place furniture to disrupt parallel surfaces and use thick curtains or similar
materials to absorb sound.

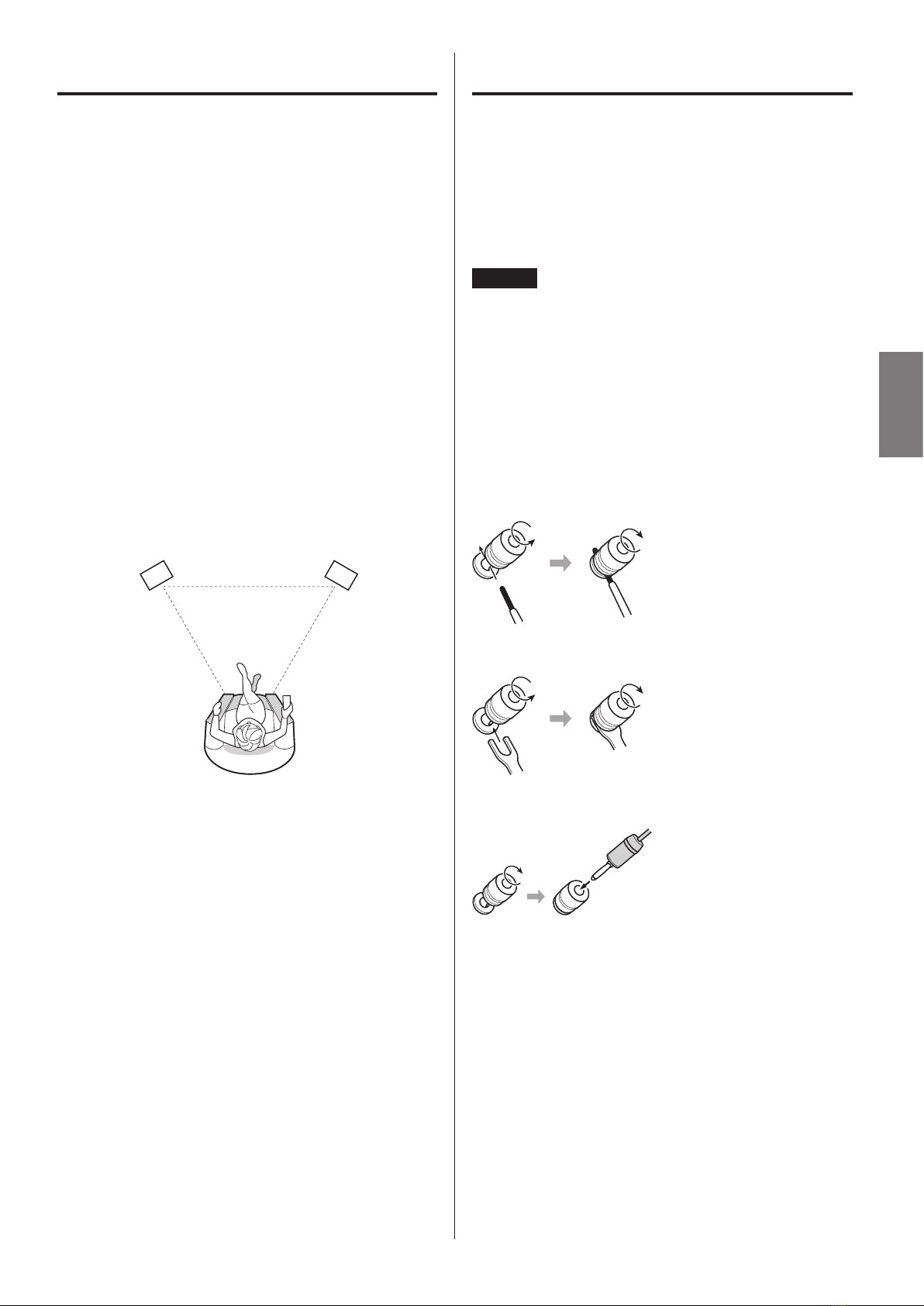

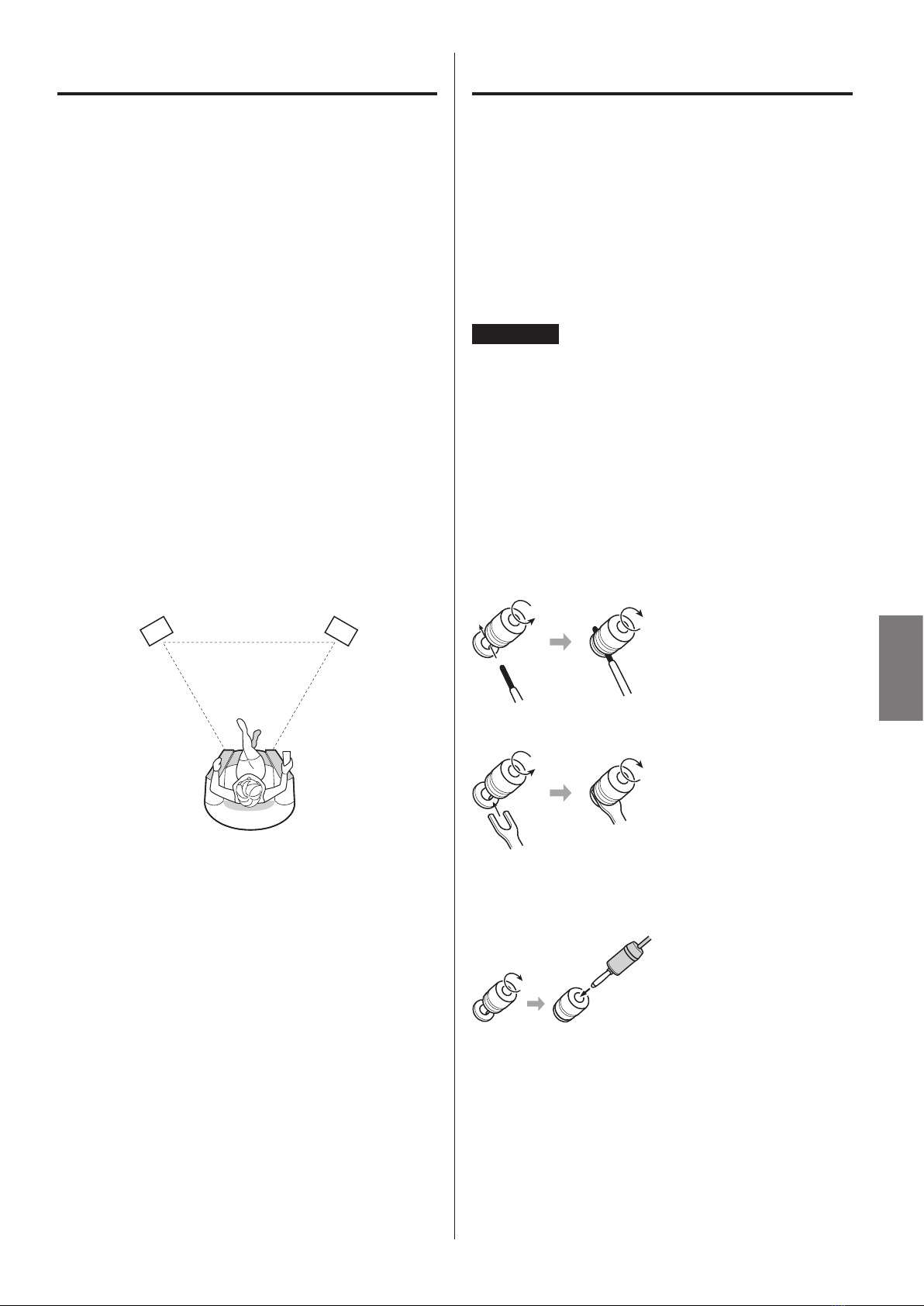

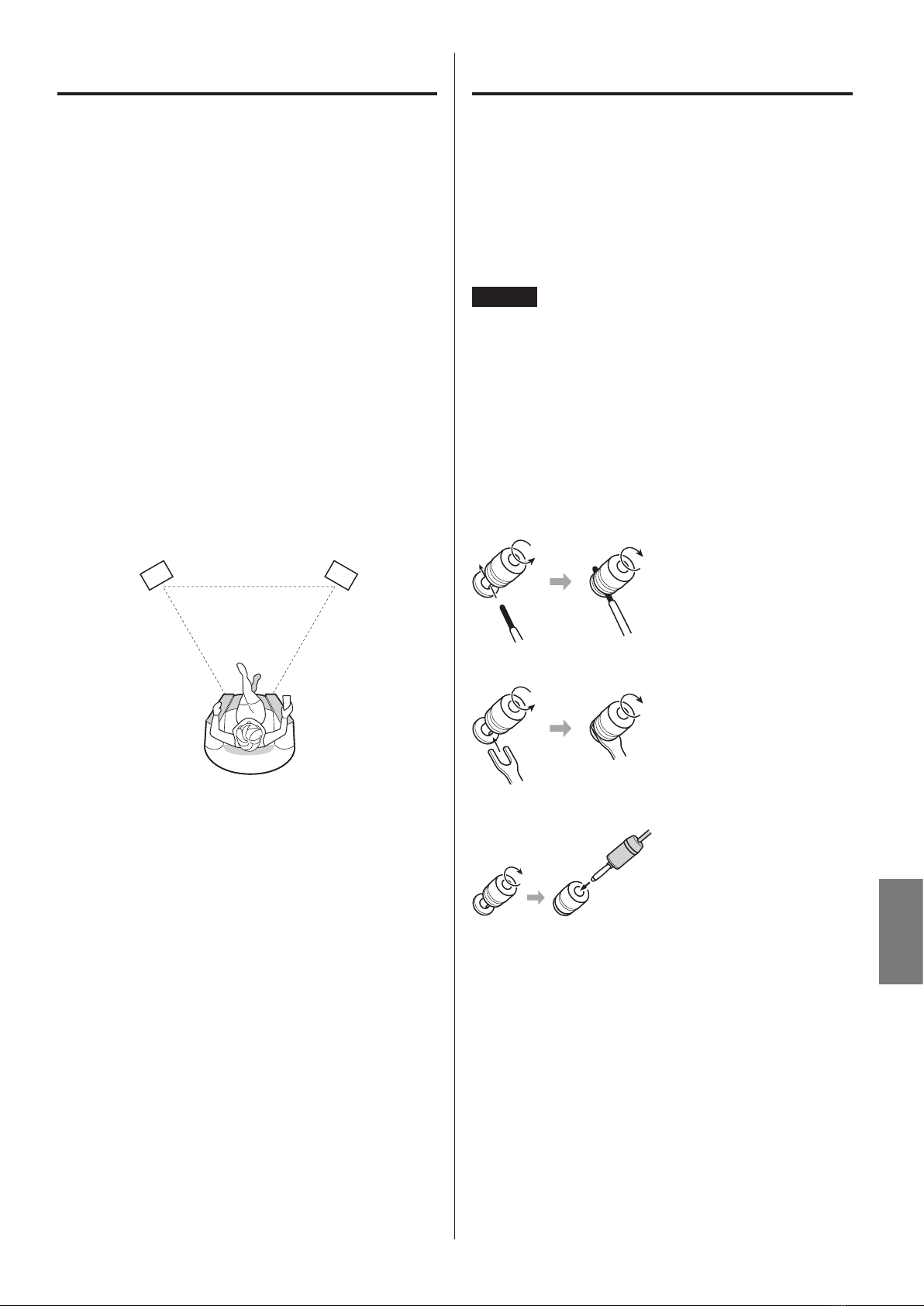

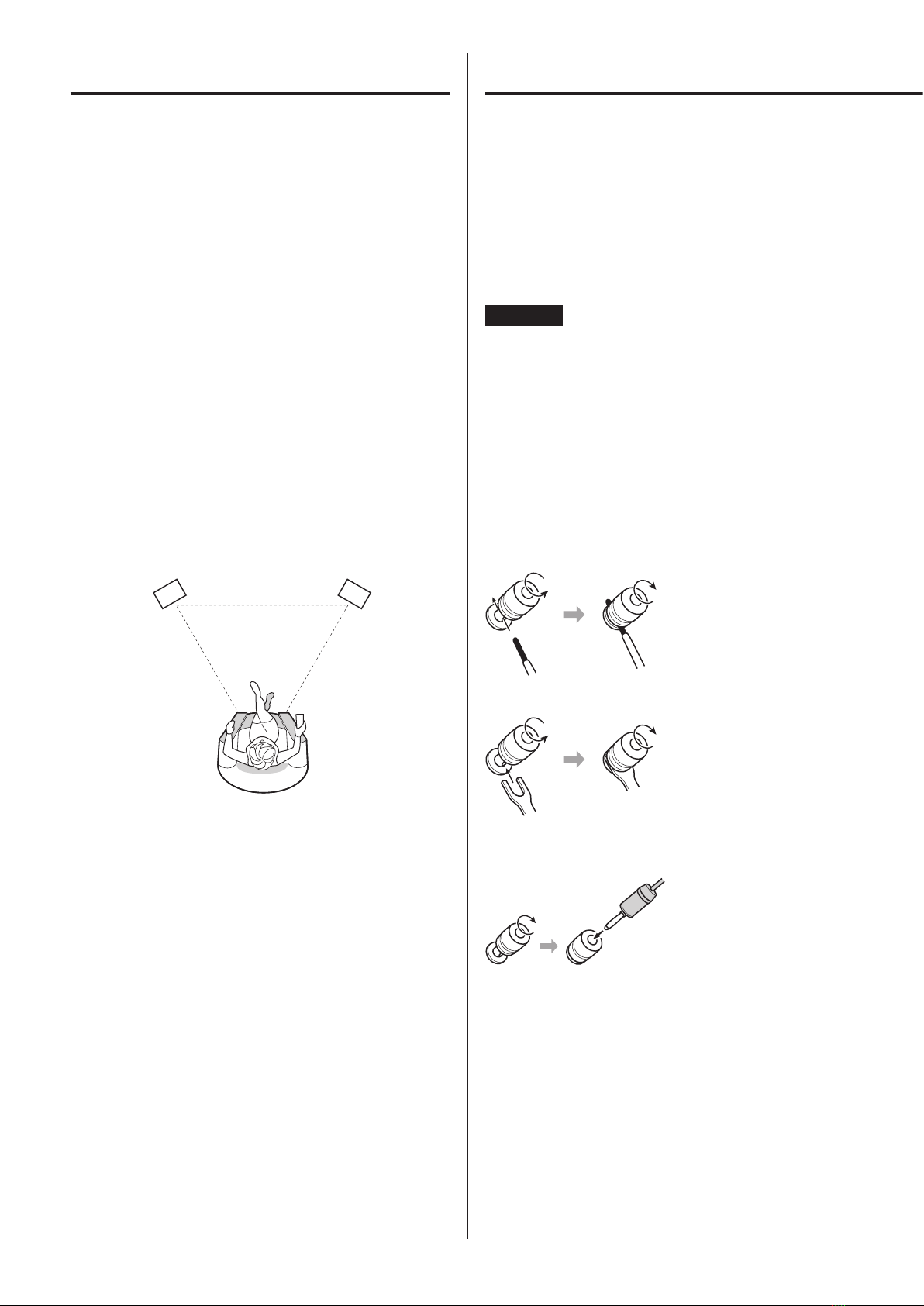

Speaker placement
oFor stereo playback, the left and right speakers should usually be placed
so that they form an equilateral or isosceles triangle with the listener at
the top corner.
Listening position
Attaching cork speaker feet (included)
When installing these speakers, you can attach the included cork speaker
feet to the bottoms of the speakers if desired.
oAttaching the cork speaker feet could change the sound quality. Use of
the feet is optional.
oAttaching the cork speaker feet should reduce rattling caused by uneven
contact between the speaker and floor surfaces.
Setting up the speakers

4
Specifications
Format .....................Coaxial two-way speakers, Bass reflex (rear ports)
Loudspeaker units
Low-frequency....................ø100mm (4") chassis with paper cones
High-frequency .....................................2cm (3/4") soft dome
Rated input.............................................................20 W
Maximum input ........................................................50 W
Impedance ...............................................................6 Ω
Output sound pressure level.................................85 dB (1 W, 1 m)
Playback frequency range ..................................... 65–40,000 Hz
Crossover frequency ..................................................3.8 kHz
Cabinet volume .....................................................4.5 liters
External dimensions (W × H × D) .......................161 × 230 × 207 mm
(6 3/8"× 9 1/8"× 8 1/4")
(not including terminal protrusions)
Weight ..................................................2.7 kg (6 lb)/speaker
Included accessories..........................Speaker cables (1.8 m or 6') × 2
Cork speaker feet × 8
Owner's manual (this document) × 1
Warranty × 1 (for customers in the USA and Canada only)
oIn order to improve the product, specifications and appearances might
be changed without notice.
oWeight and dimensions are approximate.
oIllustrations in this Owner's Manual might differ in part from the actual
product.
Connecting the speakers (2)

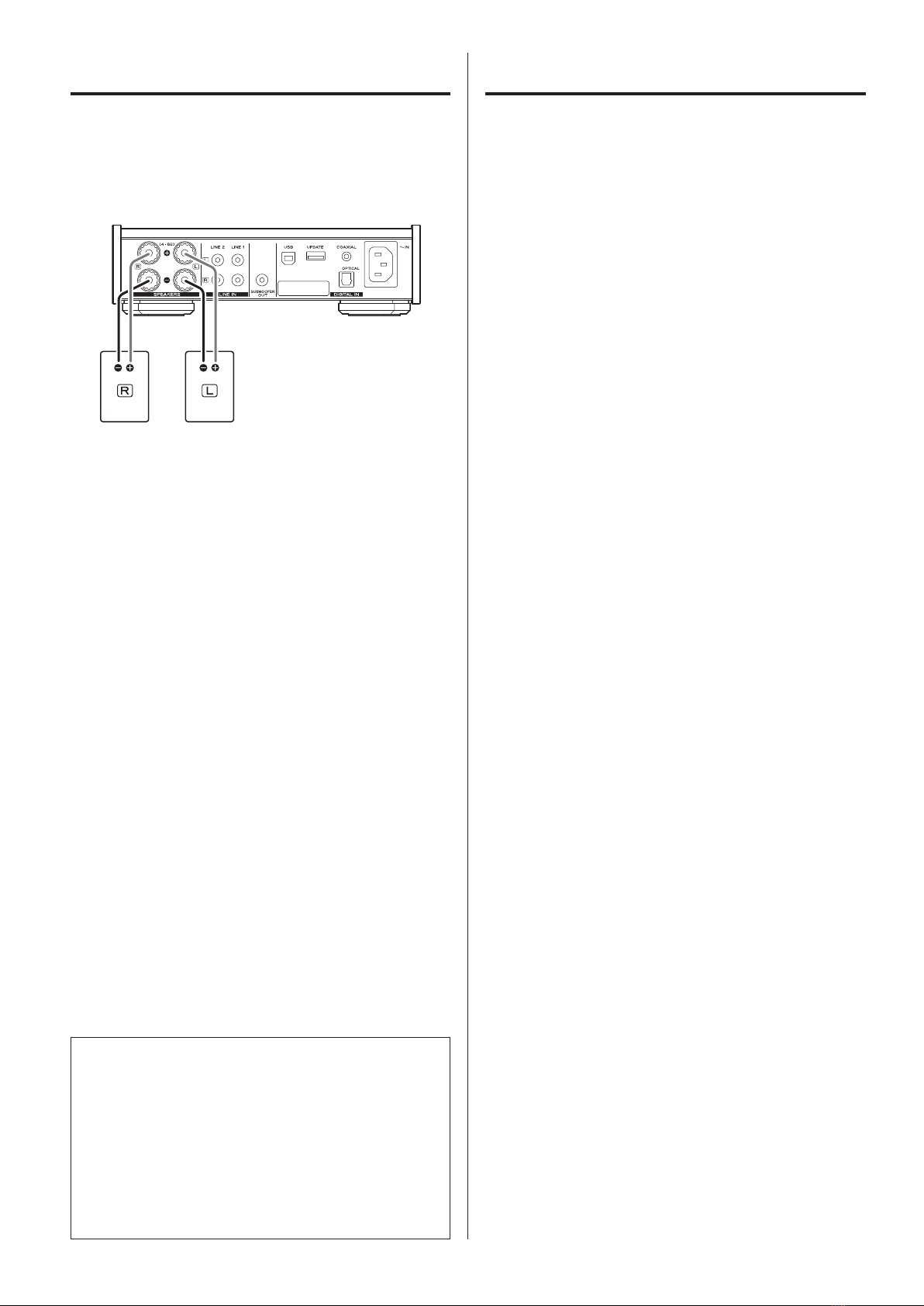

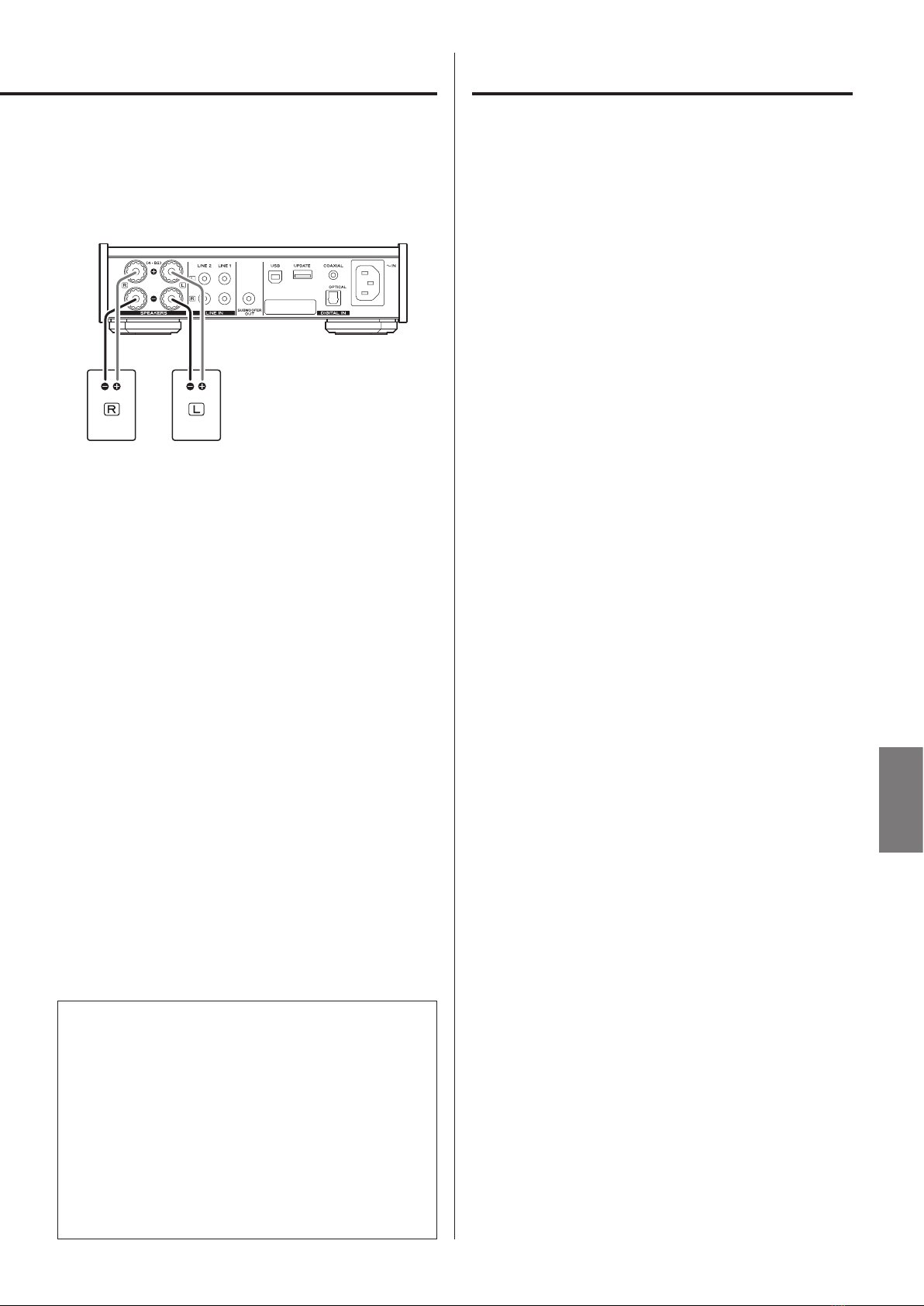

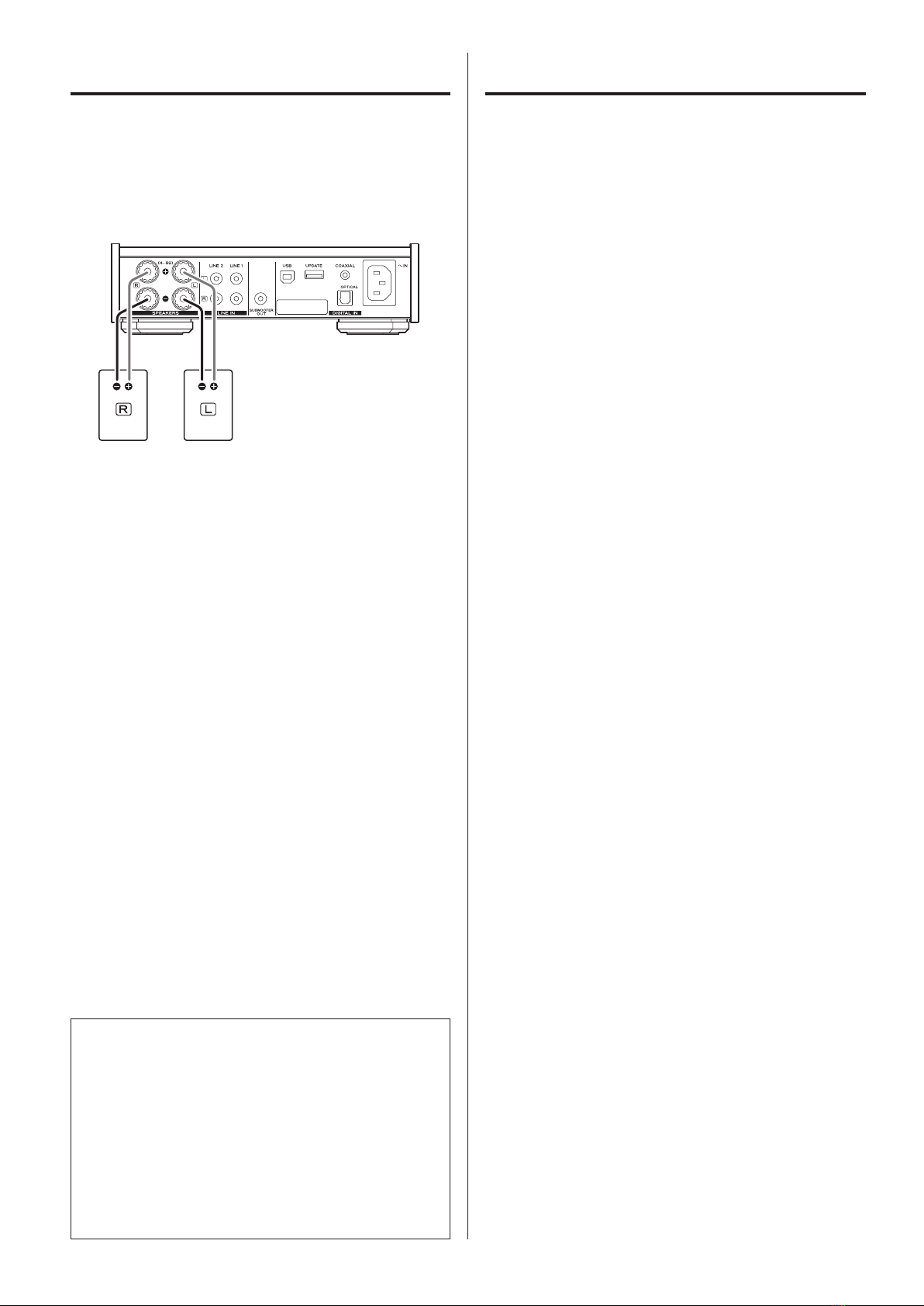

Connecting to the amplifier
Use speaker cables to securely connect the positive (+) terminals of the amp
to the positive (+) terminals of the speakers and the negative (−) terminals of
the amp to the negative terminals (−) of the speakers.
Amp (AI-301DA, etc.)
Checking the phase
If the polarities (+/−) of the left and right speakers do not match, they will be
out of phase and good stereo playback sound will not be possible. To check
the phase, play a mono audio recording that has strong bass frequencies
through one speaker and then both speakers. If the bass frequencies sound
is weaker with both speakers, they are probably out of phase.
If they are in phase, low-frequency sound should be rich abundant and the
stereo image should be placed in the middle between the left and right
speakers. If they are out of phase, low frequencies will be missing and the
stereo image will be unclear. In this case, check the polarities (+/−) of the
connections between the speakers and the amplifier.
By reversing the polarity for one speaker, the phase can be corrected.
Speaker cables are connected to the input terminals on the backs of the
speakers. The red terminal is positive (+) and the black terminal is negative
(−). Check these carefully when making connections.
Disassembly and modification prohibited
Never disassemble or modify this equipment.
If repair or modification of this equipment is conducted by anyone other
than one of our designated service providers, the warranty will be invali-
dated immediately even if the product is still within the warranty period.
If this equipment is broken or damaged by repair or modification con-
ducted by anyone other than one of our designated service providers,
our company will bear no responsibility even if harm occurs to people or
property.

5
FRANÇAIS
Consignes de sécurité .....................................................5
Avant l’utilisation .......................................................... 5
Installation des enceintes ..................................................6
Branchement des enceintes ...............................................6
Caractéristiques techniques. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Avant l’utilisationTable des matières
Consignes de sécurité
Vérification des accessoires inclus
Dans le cas peu probable où un quelconque des éléments fournis suivants
manquerait ou serait endommagé, veuillez contacter le magasin dans lequel
vous avez acheté le produit.
Câbles d'enceinte (1,8m) × 2
Pieds d'enceinte en liège × 8
Mode d’emploi (ce document) × 1
oConservez ce mode d'emploi dans un endroit sûr pour référence
ultérieure.
Garantie × 1 (pour les utilisateurs aux États-Unis et au Canada uniquement)
oVoir page 23 pour des informations sur la garantie en Europe et
dans d'autres pays ou régions.
Précautions d'emploi
oNe heurtez pas l'enceinte ni la fibre Saran de la face avant avec des objets
durs. Cela pourrait rayer ou endommager les enceintes.
oÉvitez le contact prolongé avec du caoutchouc et du vinyle car cela
pourrait endommager la surface.
oCe produit a été conçu pour minimiser les effets magnétiques, mais vous
ne devez pas y poser de cartes, bandes et disques servant de supports
d'enregistrement magnétiques ou d'autres articles facilement affectés
par un champ magnétique. Ne pas respecter cette précaution pourrait
entraîner des pertes de données ou des dommages.
oÉcoutez dans la plage de niveau d'entrée appropriée pour l'amplificateur.
Un niveau d'entrée excessif peut endommager les enceintes.
En outre, même si le niveau d'entrée n'est pas au maximum, les signaux
saturés, par exemple avec un écrêtage fréquent, ont un impact négatif
sur les enceintes. Veillez à éviter toute distorsion du signal audio dans
l'amplificateur.
Nettoyage
oSi la surface est sale, utilisez un chiffon sec et doux pour l'essuyer. Ne
l'essuyez pas avec des lingettes de nettoyage à mailles fines, imbibées
de produit chimique, du diluant, des abrasifs ou produits similaires. Cela
pourrait endommager la surface.
oUtilisez une brosse à habit ou un outil similaire pour enlever la poussière
collée à la fibre Saran.
Nous vous remercions d’avoir choisi TEAC.
Lisez ce mode d'emploi avec attention pour tirer les meilleures performances
de cette unité.
Pour utiliser ce produit en toute sécurité
V ATTENTION
Veuillez lire attentivement les précautions ci-dessous afin d'éviter
tout risque de blessure pour vous-même ou pour autrui ainsi que des
dommages aux biens.
Avant le raccordement à un amplificateur ou à un équipement
similaire, éteignez les appareils, lisez attentivement les modes
d'emploi des appareils que vous branchez et suivez leurs
instructions.
Utilisez toujours les cordons spécifiés pour faire des connexions.
Baissez le volume au minimum avant la mise sous tension.
Ne pas le faire peut causer des bruits forts et soudains qui risqueraient
d'endommager votre audition ou de causer d'autres problèmes.
Ne faites pas l'installation sur une surface instable, comme sur un
support bancal ou sur une pente ou dans un endroit soumis à de
fréquentes vibrations.
Il pourrait en résulter un basculement ou une chute, causant des blessures.
N'écoutez pas de façon prolongée un signal audio souffrant de
distorsion.
Cela pourrait amener les haut-parleurs à dégager de la chaleur, avec pour
résultat un incendie ou des blessures.

6
Branchement des enceintes
Câbles d'enceinte
oUtilisez les câbles d'enceinte fournis ou des câbles du commerce prévus
pour le raccordement d'enceintes.
oNous vous recommandons d'utiliser les câbles d'enceinte les plus courts
possibles.
oNous vous recommandons d'utiliser la même longueur de câble pour
brancher les enceintes gauche et droite.
ATTENTION
Avant le branchement
Mettez toujours l'amplificateur hors tension avant de brancher les
enceintes.
Après le branchement
Baissez au minimum le volume avant de mettre l'amplificateur sous
tension pour éviter les bruits forts et brusques.
Vérifiez que les borniers des enceintes ont été correctement branchés et
que les câbles n'entrent pas en contact avec d'autres borniers.
Branchement des câbles
Câble dénudé/isolé
Insérez à fond le conducteur nu
dans le trou du bornier et vissez
fermement le capuchon du bornier.
Cosses à fourche
Placez la cosse à fourche autour
du bornier et vissez fermement le
capuchon du bornier.
oSi vous utilisez des cosses à fourche
pour brancher les enceintes, elles
doivent avoir un diamètre interne
d'au moins 8 mm.
Fiches bananes
Serrez le capuchon
Après avoir branché la fiche banane
sur le câble d'enceinte, insérez la fiche
dans le bornier.
oLisez attentivement les instructions
concernant les fiches bananes que
vous utilisez.
Précautions d'installation
oNe les installez pas là où la température peut augmenter, comme
dans des endroits exposés à la lumière directe du soleil ou à proximité
d'équipements de chauffage. Cela pourrait entraîner des dommages.
oNe les installez pas dans un lieu sujet à l'humidité, ni près d'humidificateurs.
De plus, ne les installez pas dans un endroit risquant d'être enfumé. Cela
pourrait entraîner des dommages.
oNe placez pas d'obstacles entre les enceintes et la position d'écoute. Les
obstacles bloquent le son direct, ce qui peut changer la qualité du son.
oIdéalement, aucun objet réfléchissant le son ou résonnant ne devrait se
trouver à proximité. Par exemple, les portes vitrées résonnent parfois.
Pour éviter cela, fixez-les solidement ou utilisez d'épais rideaux ou des
matériaux similaires pour absorber le son.
En outre, des murs parallèles facilitent l'apparition d'ondes stationnaires,
donc placez des meubles pour casser le parallélisme et utilisez d'épais
rideaux ou des matériaux similaires pour absorber le son.
Placement des enceintes
oPour la reproduction stéréo, les enceintes gauche et droite doivent
généralement être placées de façon à former un triangle équilatéral ou
isocèle avec l'auditeur au coin supérieur.
Position d'écoute
Montage des pieds d'enceinte en liège
(fournis)
Lors de l'installation de ces enceintes, vous pouvez fixer si désiré les pieds
d'enceinte en liège fournis sous les enceintes.
oLe montage des pieds d'enceinte en liège peut changer la qualité du son.
L'emploi des pieds est facultatif.
oLe montage des pieds d'enceinte en liège devrait réduire les bruits de
vibration provoqués par un contact inégal entre l'enceinte et la surface
du son.
Installation des enceintes

7
FRANÇAIS
Branchement à l'amplificateur
Utilisez des câbles d'enceinte pour relier de façon sûre les borniers plus (+)
de l'ampli aux borniers plus (+) des enceintes et les borniers moins (−) de
l'ampli aux borniers moins (−) des enceintes.
Ampli (AI-301DA, etc.)
Vérification de la phase
Si les polarités (+/−) des enceintes gauche et de droite ne correspondent
pas, celles-ci seront hors phase et une bonne reproduction stéréo du son
sera impossible. Pour vérifier la phase, faites lire un enregistrement audio
mono ayant de fortes basses fréquences au travers d'une enceinte puis des
deux enceintes. Si les basses fréquences sont plus faibles quand les deux
enceintes sont employées, c'est que celles-ci sont probablement hors phase.
Si elles sont en phase, les basses fréquences doivent être riches, abondantes,
et l'image stéréo doit se trouver au milieu entre les enceintes gauche
et droite. Si elles sont hors phase, les basses fréquences manqueront et
l'image stéréo sera mal définie. Dans ce cas, vérifiez la polarité (+/−) des
branchements entre les enceintes et l'amplificateur.
En inversant la polarité sur une enceinte, la phase peut être corrigée.
Les câbles d'enceinte se branchent aux borniers d'entrée à l'arrière des
enceintes. Le bornier rouge est le plus (+) et le bornier noir est le moins (−).
Vérifiez cela soigneusement quand vous faites les branchements.
Caractéristiques techniques
Format ............enceintes coaxiales deux voies, Bass reflex (évents arrière)
Haut-parleurs
Basses fréquences.....................châssis de ø100mm à cône papier
Hautes fréquences .................................dôme souple de 2cm
Entrée nominale........................................................20W
Entrée maximale........................................................50W
Impédance ...............................................................6 Ω
Niveau de pression acoustique en sortie .....................85dB (1W, 1m)
Plage des fréquences reproduites..............................65–40000 Hz
Fréquence de répartition (crossover) ..................................3,8kHz
Volume de l'enceinte ................................................4,5 litres
Dimensions externes (L × H × P) ....................... 161 × 230 × 207 mm
(sans compter les protrusions des borniers)
Poids ........................................................ 2,7 kg/enceinte
Accessoires fournis .............................Câbles d'enceinte (1,8 m) × 2
Pieds d'enceinte en liège × 8
Mode d’emploi (ce document) × 1
Garantie × 1 (pour les utilisateurs aux États-Unis
et au Canada uniquement)
oEn vue d'améliorer le produit, ses caractéristiques et apparence peuvent
être modifiées sans préavis.
oLe poids et les dimensions sont des valeurs approchées.
oLes illustrations de ce mode d'emploi peuvent différer par certains
aspects du modèle réel.
Démontage et modification interdits
Ne démontez et ne modifiez jamais cet équipement.
Si une réparation ou modification de cet équipement est effectuée
par une personne autre que l'un de nos services après-vente agréés, la
garantie est immédiatement invalidée même si le produit est encore
dans la période de garantie.
Si cet équipement est cassé ou endommagé par une réparation ou
modification effectuée par une personne autre qu'un de nos services
après-vente agréés, notre société ne portera aucune responsabilité en cas
de dommage causé à des personnes ou à des biens.

8
Instrucciones de seguridad ................................................ 8
Antes de su utilización.....................................................8
Configuración de los altavoces.............................................9
Conexión de los altavoces .................................................9
Especificaciones ..........................................................10
Antes de su utilizaciónÍndice
Instrucciones de seguridad
Comprobación de los accesorios incluidos
En el caso improbable de que cualquiera de los accesorios enumerados a
continuación faltasen o estuviesen deteriorados, por favor póngase en con-
tacto con el establecimiento donde adquirió el producto.
Cables de altavoz (1.8 m) × 2
Patas de corcho de los altavoces × 8
Manual del usuario (este documento) × 1
oConserve este manual en un lugar seguro para futuras consultas.
Garantía × 1 (solo para usuarios de EE. UU. y Canadá)
oConsulte la página 23 para obtener información sobre la garantía
en Europa y otros países o zonas geográficas.
Precauciones de uso
oNo golpee la caja acústica (la carcasa) ni la superficie frontal de fibra de
sarán. Si lo hace, puede rayar o estropear los altavoces.
oEvite que la superficie esté en contacto durante largos periodos de
tiempo con goma o vinilo, ya que puede dañarse.
oEste producto ha sido diseñado para minimizar los efectos magnéticos,
pero aún así encima de los altavoces no debe poner tarjetas, cintas o
discos que contengan grabaciones o registros magnéticos, ni otros
dispositivos que puedan verse fácilmente afectados por campos magné-
ticos. Si lo hace, los datos pueden dañarse o perderse.
oEl nivel de escucha procedente del amplificador debe estar dentro del
margen apropiado, ya que un nivel excesivo puede dañar los altavoces.
Además, aunque el nivel de entrada sea inferior al máximo, las señales
con picos de saturación frecuentes, por ejemplo, tienen un impacto
negativo en los altavoces. Por favor, lleve cuidado y evite la distorsión del
audio en el amplificador.
Limpieza
oSi la superficie se ensucia, utilice un paño suave y seco para limpiarla.
No la limpie con paños o bayetas de malla fina, paños impregnados con
productos químicos de limpieza, disolvente, o materiales abrasivos o
similares. Si lo hace, puede dañar la superficie.
oUtilice un cepillo de la ropa o similar para quitar el polvo que se adhiera a
la fibra de sarán.
Gracias por elegir TEAC.
Lea este manual atentamente para obtener el mejor rendimiento de este
producto.
Uso de este producto de manera segura
V PRECAUCIÓN
Por favor, lea las advertencias que se indican a continuación para evitar
daños físicos y materiales .
Antes de la conexión a un amplificador o equipo similar, apáguelo,
lea atentamente los manuales del equipo que vaya a conectar y
siga sus instrucciones.
Utilice siempre los cables especificados para hacer las conexiones.
Ponga el volumen al mínimo antes de encender el equipo.
Si no lo hace, se pueden producir ruidos inesperados a alto volumen capa-
ces de causarle lesiones auditivas u otros problemas.
No instale el producto en un lugares inestables, como soportes con
poca estabilidad o en superficies inclinadas, ni tampoco en lugares
donde se produzcan vibraciones frecuentes.
Si lo hace, podrían caerse y causar lesiones o daños.
No escuche audio distorsionado durante mucho tiempo.
Si lo hace, podría provocar el calentamiento de los altavoces, con el consi-
guiente peligro de fuego u otros daños.

9
ESPAÑOL
Conexión de los altavoces (1)
Cables de altavoz
oUtilice los cables de altavoz incluidos o cables especialmente diseña-
dos para altavoces de los que se pueden adquirir en establecimientos
comerciales.
oSe recomienda la utilización de los cables de altavoz más cortos que sea
posible.
oSe recomienda que los cables de los altavoces derecho e izquierdo sean
de la misma longitud.
PRECAUCIÓN
Antes de la conexión
Apague siempre el amplificador antes de conectar los altavoces.
Después de la conexión
Baje el volumen por completo antes de encender el amplificador para
evitar ruidos inesperados a alto volumen.
Confirme que la conexión a los terminales de los altavoces se ha reali-
zado correctamente y que los cables no están en contacto con otros
terminales.
Conexión de los cables
Cables sin recubrimiento (núcleo metálico al aire)
Inserte completamente el núcleo
metálico del cable a través del agujero
del terminal y apriete firmemente la
cubierta.
Conectores de horquilla
Encaje el conector de horquilla alrede-
dor del terminal y apriete la cubierta
firmemente.
oCuando utilice conectores de hor-
quilla para conectar los altavoces,
dichos conectores deberán tener
un diámetro interior de al menos
8 mm.
Conectores de banana
Apriete la cubierta
Después de conectar el cable de alta-
voz en el conector de banana, conecte
este en el terminal del altavoz.
oLea atentamente las instrucciones
de los conectores de banana que
vaya a utilizar.
Precauciones de instalación
oNo instale este producto en un sitio donde pueda calentarse, incluyendo
lugares expuestos directamente a la luz del sol, ni tampoco cerca de una
calefacción, ya que podría estropearse.
oNo instale este producto en un sitio húmedo, ni cerca de un humidificador,
ni donde pueda recibir humo o vapor, ya que podría dañarse.
oNo coloque obstáculos entre los altavoces y la posición de escucha. Los
obstáculos bloquean la llegada directa del sonido, afectando a la calidad
del audio.
oEl entorno ideal es donde no haya objetos ni superficies cercanos que
puedan reflejar el sonido ni resonar, como por ejemplo puertas de cristal
que a veces pueden resonar. Para evitar esta circunstancia, ajuste estos
objetos para que no vibren ni resuenen, o utilice cortinas gruesas o mate-
riales similares que absorban el sonido.
Además, las paredes paralelas facilitan la existencia de ondas estaciona-
rias, por lo que se aconseja colocar muebles que rompan el paralelismo
de las superficies y utilizar cortinas gruesas o materiales similares para
absorber el sonido.
Colocación de los altavoces
oPara una óptima reproducción en estéreo, los altavoces izquierdo y
derecho deben situarse de modo que formen un triángulo equilátero o
isósceles con el oyente situado en el vértice superior.
Posición de escucha
Fijación de las patas de corcho de los
altavoces (incluidas)
Al instalar los altavoces, puede colocar en la parte inferior de los mismos, si lo
desea, las patas de corcho que se incluyen.
oLa utilización de las patas de corcho puede cambiar la calidad del sonido,
por lo que su uso es opcional.
oLa colocación de las patas de corcho puede reducir las vibraciones y los
pequeños ruidos causados por un asentamiento deficiente del altavoz
sobre la superficie irregular del suelo.
Configuración de los altavoces

10
Especificaciones
Formato ...........Altavoces coaxiales de 2 vías, bass reflex (puertos traseros)
Unidades de los altavoces
Bajas frecuencias....................Chasis ø100 mm con conos de papel
Altas frecuencias ..................................Cúpula blanda de 2 cm
Entrada de potencia nominal ...........................................20 W
Entrada de potencia máxima ...........................................50 W
Impedancia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 Ω
Nivel de presión sonora de salida ............................85 dB (1 W, 1 m)
Rango de frecuencias de reproducción ........................ 65–40,000 Hz
Frecuencia de corte. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.8 kHz
Volumen de la caja acústica..........................................4.5 litros
Dimensiones externas (ancho × alto × profundo) .......161 × 230 × 207 mm
(sin incluir los salientes de los terminales)
Peso...........................................................2.7 kg/altavoz
Accesorios incluidos ............................Cables de altavoz (1.8 m) × 2
Patas de corcho de los altavoces × 8
Manual del usuario (este documento) × 1
Garantía × 1 (solo para usuarios de EE. UU. y Canadá)
oCon objeto de la mejora del producto, las especificaciones y la presenta-
ción pueden ser cambiados sin previo aviso.
oEl peso y las dimensiones son aproximados.
oLas ilustraciones que aparecen en este manual pueden diferir parcial-
mente del producto real.
Prohibido desmontar o modificar esta unidad
Nunca desmonte ni modifique este equipo.
Si alguien que no sea un servicio técnico autorizado por la marca lleva
a cabo una reparación o una modificación en este equipo, la garantía
quedará invalidada inmediatamente, incluso aunque el producto esté
todavía en el periodo de garantía.
Si este equipo se rompe o sufre algún daño por causa de una reparación
o modificación llevada a cabo por alguien que no sea un servicio técnico
autorizado por la marca, nuestra empresa no asumirá ninguna responsa-
bilidad, ni siquiera en caso de que sucedan daños físicos que afecten a
personas o daños de tipo material.
Conexión de los altavoces (2)
Conexión al amplificador
Utilice cables de altavoz para conectar de forma segura los terminales posi-
tivos (+) del amplificador a los terminales positivos (+) de los altavoces y los
terminales negativos (−) del amplificador a los terminales negativos (−) de
los altavoces.
Amplificador (AI-301DA, etc.)
Comprobación de la fase
Si las polaridades (+/−) de los altavoces izquierdo y derecho no coinciden,
estarán fuera de fase y no será posible un buen sonido estéreo. Para com-
probar la fase, reproduzca una grabación de audio en mono que tenga unas
frecuencias graves intensas, primero por un solo altavoz y después por los
dos. Si el sonido de las frecuencias graves es más débil cuando suenan los
dos altavoces, lo más probable es que estén fuera de fase.
Si están en fase, el sonido de las frecuencias graves deber ser rico y abun-
dante, y la imagen estéreo debe estar situada en el medio de los altavoces
izquierdo y derecho. Si están fuera de fase, las frecuencias graves se perderán
y la imagen estéreo no será clara. En tal caso, cambie las polaridades (+/−) de
las conexiones entre los altavoces y el amplificador.
La fase se puede corregir invirtiendo la polaridad de un altavoz. Los cables de
los altavoces se conectan a los terminales de entrada en la parte posterior de
los altavoces. El terminal rojo es el positivo (+) y el terminal negro es el nega-
tivo (−). Compruebe bien la polaridad al hacer las conexiones.

11
DEUTSCH
Vor der ersten InbetriebnahmeInhaltsverzeichnis
Sicherheitshinweise
Überprüfen des Lieferumfangs
Sollte wider Erwarten einer der folgenden Zubehörartikel fehlen oder be-
schädigt sein, kontaktieren Sie bitte den Händler, bei dem Sie Ihre LS-301
gekauft haben.
Lautsprecherkabel (1,8 m) × 2
Korkpolster/-standfüße × 8
Bedienungsanleitung (dieses Dokument) × 1
oBewahren Sie die Bedienungsanleitung an einem sicheren Ort auf, so
dass sie jederzeit griffbereit ist.
Garantie x 1 (nur für Kunden in den USA und Kanada)
oInformationen für Kunden aus Europa sowie anderen Ländern und
Regionen finden Sie auf Seite 23.
Verwendungshinweise
oVermeiden Sie den Kontakt von scharfkantigen Gegenständen mit dem
Gehäuse oder der Frontseite aus Saran-Faser, da dies Kratzer oder Beschä-
digungen der Lautsprechersysteme verursachen kann.
oVermeiden Sie, dass Gegenstände aus Gummi oder Vinyl über längere Zeit
Kontakt mit den Lautsprechersystemen haben, da hierdurch die Oberflä-
chen beschädigt werden können.
oDas Magnetfeld der Lautsprechersysteme ist konstruktionsbedingt relativ
gering. Dennoch sollten Karten mit Magnetstreifen, Tonbänder, Disketten
und andere Gegenstände, die auf magnetische Einflüsse reagieren, darauf
abgelegt werden. Andernfalls riskieren Sie Datenverlust oder -Beschädi-
gung.
oWählen Sie als Eingangspegel des Verstärkers einen Wert in einem adäqua-
ten Bereich. Extrem hohe Eingangspegel können die Lautsprechersysteme
beschädigen.
Signale unterhalb des maximalen Eingangspegels, bei denen beispielswei-
se häufig Übersteuerungen auftreten, können negative Einflüsse auf die
Lautsprecher haben. Achten Sie daher bitte darauf, dass das Audiosignal,
inklusive des Verstärkersignals, nicht verzerrt ist.
Pflegehinweise
oVerwenden Sie zum Reinigen der Gehäuseoberfläche ein weiches, trocke-
nes Tuch. Tücher aus Kunstfaser, chemisch bearbeitete Reinigungstücher,
Verdünner, Scheuermittel oder ähnliche Materialien sind nicht geeignet,
da deren Verwendung die Gehäuseoberfläche beschädigt.
oStaubablagerungen auf der Saran-Faser-Bespannung lassen sich mithilfe
einer Kleiderbürste entfernen.
Danke, dass Sie sich für TEAC entschieden haben.
Lesen Sie diese Bedienungsanleitung bitte sorgfältig, um den gesamten
Leistungsumfang der LS-301 Lautsprechersysteme nutzen zu können.
Hinweise zur sicheren Verwendung
V ACHTUNG
Lesen und beachten Sie die folgenden Hinweise bitte, um Verletzungen
sowie Schäden vorzubeugen.
Schalten Sie vor dem Anschließen der Lautsprechersysteme den
Verstärker oder die entsprechende Komponente aus. Lesen Sie
zuerst die Hinweise in der Bedienungsanleitung des verwendeten
Verstärkers, Receivers oder der Endstufe und beachten Sie die An-
weisungen.
Verwenden Sie zum Anschließen der Lautsprechersysteme grund-
sätzlich die vorgeschriebenen Kabel.
Reduzieren Sie die Wiedergabelautstärke auf den Minimalwert, be-
vor Sie Ihr Audiosystem einschalten.
Bei Nichtbeachtung können unerwartet auftretende, hohe Einschaltpegel
Ihr Gehör schädigen oder andere Probleme verursachen.
Installieren Sie die Lautsprechersysteme auf einer stabilen, waag-
rechten Standfläche, die keinen Erschütterungen ausgesetzt ist.
Bei Nichtbeachtung könnten die Lautsprechersysteme um- oder herunter-
fallen und Verletzungen verursachen.
Achten Sie auf verzerrungsfreie Wiedergabe.
Wenn über längere Zeitspannen ein übersteuertes Audiosignal wiederge-
geben wird, können die Lautsprechersysteme heiß werden, wodurch ein
Brand oder Verletzungen verursacht werden können.
Sicherheitshinweise ......................................................11
Vor der ersten Inbetriebnahme ...........................................11
Lautsprechersysteme .....................................................12
Anschließen der Lautsprechersysteme ....................................12
Technische Daten ........................................................13

12
Anschließen der Lautsprechersysteme
Lautsprecherkabel
oVerwenden Sie die mitgelieferten Lautsprecherkabel oder handelsübli-
che Kabel zum Anschließen von Lautsprechersystemen.
oLautsprecherkabel zu verwenden, die so kurz wie möglich sind, ist emp-
fehlenswert.
oLautsprecherkabel zu verwenden, die jeweils gleich lang sind, ist emp-
fehlenswert.
VORSICHT
Vor dem Anschließen
Schalten Sie den Verstärker grundsätzlich aus, bevor Sie die Lautsprecher-
systeme anschließen.
Nach dem Anschließen
Regeln Sie vor dem Wiedereinschalten des Verstärkers die Wiedergabe-
lautstärke auf den Minimalwert zurück, um die Übertragung hoher Ein-
schaltpegel zu vermeiden.
Vergewissern Sie sich, dass die Kabel korrekt mit den Lautsprecheran-
schlüssen verbunden sind und dass keine Kabeladern den jeweils ande-
ren Anschlusspol berühren.
Anschließen der Kabel
Blanke/verzinnte Kabelenden
Stecken Sie das blanke/verzinnte Ka-
belende komplett in die Öffnung der
jeweiligen Schraubklemme und dre-
hen Sie die Schraubkappe fest.
Kabelschuhe
Schieben Sie den Kabelschuh um den
Klemmschaft und drehen Sie die Schraub-
kappe fest.
oDer Mindestinnendurchmesser von
Kabelschuhen muss 8 mm betragen.
Bananenstecker
Klemmschraube
geschlossen
Installieren Sie die Kabelenden in den
Bananensteckern und stecken Sie die-
se anschließend in die entsprechenden
Klemmbuchsen.
oBeachten Sie die Hinweise der ver-
wendeten Bananenstecker.
Installationshinweise
oInstallieren Sie die LS-301 nicht an Orten, die direkter Sonne oder der
Einwirkung von Wärmequellen ausgesetzt sind, da die Lautsprecher-
systeme hierdurch beschädigt werden können.
oInstallieren Sie das System nicht an Orten mit hoher Luftfeuchtigkeit
oder in der Nähe eines Luftbefeuchters. Achten Sie auch darauf, dass der
Aufstellungsort nicht direkter Rußentwicklung ausgesetzt ist, da diese
Einflüsse Schäden verursachen können.
oAchten Sie darauf, dass sich zwischen den Lautsprechersystemen und
Ihrer Hörposition keine Hindernisse befinden, da sie die direkte Schall-
ausbreitung verhindern und somit das Hörerlebniss beeinträchtigen.
oIdealerweise sollten sich keine Gegenstände, die den Schall reflektie-
ren oder resonieren, in der Nähe der Lautsprechersysteme befinden.
Glastüren neigen beispielsweise zu Resonanz. Zur Vermeidung von
Resonanzen sollten Türen stets gut verschlossen sein. Schwere Vorhänge,
Polstermöbel und entsprechende Raumausstattungsmaterialien können
Schallreflexionen reduzieren.
Weiterhin begünstigen parallele, ebene Flächen (Wände) die Entstehung
„stehender Schallwellen“. Platzieren Sie Möbelstücke vor oder zwischen
parallelen Flächen, um das Auftreten „stehender Schallwellen“ zu vermei-
den. Schwere Vorhänge, Polster, usw. absorbieren ebenfalls unerwünsch-
ten Schall.
Lautsprecherplatzierung
oDas beste Stereo-Hörergebnis wird erzielt, wenn das rechte und linke
Lautsprechersystem so platziert werden, dass sie zur Hörposition ein
gleichseitiges oder gleichschenkliges Dreieck bilden, wobei die Hör-
position am spitzen Winkel liegen sollte.
Hörposition
Anbringen der Korkpolster (mitgeliefert)
Falls gewünscht, können die mitgelieferten Korkpolster unter den Laut-
sprechersystemen angebracht werden.
oDas Anbringen der Korkpolster kann die Klangqualität beeinträchtigen.
Die Verwendung der Korkstandfüße ist optional.
oDas Anbringen der Korkpolster kann störende Vibrationsgeräusche ver-
hindern, die auftreten können, wenn die Lautsprechersysteme auf einem
unebenen Untergrund stehen.
Lautsprechersysteme

13
DEUTSCH
Technische Daten
Typ .................Koaxiales Zweiwege-Bassreflexsystem (rückseitige Ports)
Wandler
Bass............................... ø100 mm Chassis mit Papiermembran
Hochton ........................................2 cm Kalottenhochtöner
Nennbelastbarkeit ......................................................20 W
Maximalbelastbarkeit ...................................................50 W
Impedanz ................................................................6 Ω
Schalldruckpegel ............................................85 dB (1 W, 1 m)
Wiedergabefrequenzgang ....................................65 – 40,000 Hz
Übergabefrequenz ...................................................3,8 kHz
Gehäusevolumen....................................................4,5 Liter
Außenabmessungen (B × H × T) ....................... 161 × 230 × 207 mm
(ohne vorstehende Anschlüsse)
Gewicht ......................................... 2,7 kg/Lautsprechersystem
Mitgeliefertes Standardzubehör ...............Lautsprecherkabel (1,8 m) × 2
Korkpolster/-standfüße × 8
Bedienungsanleitung (dieses Dokument) × 1
Garantie x 1 (nur für Kunden in den USA und Kanada)
oIm Rahmen der Produktverbesserung sind Änderungen in Design und
technischer Ausstattung vorbehalten.
oGewichtsangaben und Abmessungen sind Näherungswerte.
oAbbildungen können teilweise geringfügig von den Produktionsmodel-
len abweichen.
Zerlegen und Modifizieren sind nicht gestattet
Zerlegen oder modifizieren Sie niemals die Komponenten dieses Systems.
Bei Reparatur oder Modifikation der Komponenten dieses Systems durch
Personen, die nicht einem von TEAC zugelassenen Service-Dienstleister
angehören, erlischt die Garantie unverzüglich. In diesem Fall erlischt die
Garantie selbst dann, wenn die für das Produkt zugesagte Garantie-/
Gewährleistungsdauer noch nicht beendet ist.
Wird das System oder eine seiner Komponenten bei der Reparatur oder
Modifikation durch Personen, die nicht einem von TEAC zugelassenen
Service-Dienstleister angehören, zerstört oder beschädigt, übernimmt
TEAC hierfür sowie für daraus entstehende Personen- oder Sachfolgeschä-
den keinerlei Haftung.
Am Verstärker anschließen
Verbinden Sie den Pluspol (+) der Anschlüsse am Verstärker mit dem Pluspol
(+) des Anschlusses am jeweiligen Lautsprechersystem und den Minuspol (−)
der Verstärkeranschlüsse mit dem Minuspol (−) des jeweiligen Lautsprecher-
anschlusses.
Verstärker (AI-301DA, use.)
Überprüfen der Phasenkorrelation
Falls die Anschlusspolarität (+/−) des linken und rechten Lautsprechersystems
nicht übereinstimmt (Phasendrehung), klingt die Wiedergabe unnatürlich.
Geben Sie zum Überprüfen der Phasenkorrelation eine Aufnahme mit aus-
geprägten Bassfrequenzen über das linke und rechte Lautsprechersystem in
Monoqualität wieder und bewerten Sie das Klangbild. Falls Bassfrequenzen
extrem kraftlos wiedergegeben werden und das Stereoklangbild insgesamt
undefiniert und überbreit erscheint, ist wahrscheinlich die Phase eines Laut-
sprechersystems invertiert.
Wenn die Phase der beiden Kanäle übereinstimmt, hören Sie kraftvolle Bässe
und das Zentrum der Stereobasis lässt sich klar in der Mitte zwischen dem
linken und rechten Lautsprechersystem definieren. Falls die Phase eines
Kanals invertiert ist, erscheinen die Bässe kraftlos und das Klangzentrum lässt
sich nicht eindeutig bestimmen. Überprüfen Sie in diesem Fall, ob die Kabel
mit jeweils gleicher Polarität (+/−) an den Lautsprechersystemen und dem
Verstärker angeschlossen sind.
Falls erforderlich, kann die Phase durch Änderung der Polarität des Laut-
sprecherkabels an einem Lautsprechersystem korrigiert werden. Die Laut-
sprecherkabel sind an den Schraubklemmen an den Rückseiten der Laut-
sprecherboxen angeschlossen. Die rote Schraubklemme bildet den Pluspol
(+) und die schwarze Schraubklemme den Minuspol (−). Achten Sie beim
Anschließen der Lautsprechersysteme sehr genau auf korrekte Polarität.

14
Istruzioni di sicurezza .....................................................14
Prima dell'uso ............................................................14
Installazione dei diffusori .................................................15
Collegamento dei diffusori................................................15
Specifiche ................................................................16
Prima dell'usoIndice dei contenuti
Istruzioni di sicurezza
Controllo degli accessori inclusi
Nell'eventualità che uno qualsiasi dei seguenti accessori inclusi manchi o
sia danneggiato, si prega di contattare il negozio dove è stato acquistato il
prodotto.
Cavi per diffusori (1,8 m) × 2
Piedini in sughero per diffusori × 8
Manuale di istruzioni (questo documento) × 1
oConservare questo manuale in un luogo sicuro per riferimenti futuri.
Garanzia × 1 (per i clienti negli Stati Uniti e Canada)
oPer informazioni sulla garanzia in Europa e in altri paesi o regioni,
vedere a pagina 23.
Precauzioni per l'uso
oNon colpire l'involucro (cabinet) o la superficie frontale in fibra Saran con
oggetti duri. Ciò potrebbe causare graffi o danneggiare i diffusori.
oEvitare il contatto con gomma e vinile per lunghi periodi di tempo, per-
ché potrebbero danneggiare la superficie.
oQuesto prodotto è stato progettato per ridurre al minimo gli effetti
magnetici, ma si sconsiglia di lasciare schede, nastri e dischi che uti-
lizzano la registrazione magnetica o altri oggetti che possono essere
facilmente influenzati dal magnetismo. In caso contrario, i dati memoriz-
zati potrebbero andare persi o danneggiati.
oAscoltare a un livello adeguato dell'amplificatore. Un ingresso di segnale
eccessivo potrebbe danneggiare i diffusori.
Inoltre, anche se il livello di ingresso è inferiore al massimo, i segnali con
frequenti distorsioni, per esempio, avranno un impatto negativo sugli
altoparlanti. Si prega di prestare attenzione per evitare la distorsione
audio dell'amplificatore.
Pulizia
oQuando la superficie si sporca, usare un panno morbido e asciutto per
pulirla. Non pulire con panni di tessuto per pulizia, panni chimici, solventi,
abrasivi o materiali simili, in quanto potrebbero danneggiare la superficie.
oUsare una spazzola da abbigliamento o uno strumento simile per rimuo-
vere la polvere che si deposita sulla fibra Saran.
Grazie per aver scelto TEAC.
Leggere attentamente questo manuale per ottenere le migliori prestazioni
da questa unità.
Usare questo prodotto in modo sicuro
V CAUTELA
Si prega di leggere attentamente le seguenti avvertenze per evitare lesioni
a se stessi o agli altri e danni alle cose.
Prima di collegare un amplificatore o apparecchiature simili,
spegnere l'alimentazione, leggere attentamente i manuali delle
apparecchiature a cui ci si connette e seguire le istruzioni.
Usare sempre i cavi indicati per effettuare le connessioni.
Ridurre al minimo il volume prima di accendere.
In caso contrario, forti rumori improvvisi potrebbero danneggiare l'udito o
causare altri problemi.
Non installare in una posizione instabile, come ad esempio un
supporto non stabile o in pendenza, o in un luogo con frequenti
vibrazioni.
Eventuali cadute potrebbero causare lesioni.
Non perdurare l'ascolto di segnali audio distorti.
Ciò potrebbe causare il surriscaldamento dei diffusori, con conseguenti
incendi o danni.

15
ITALIANO
Collegamento dei diffusori (1)
Cavi per diffusori
oUtilizzare i cavi per diffusori inclusi o cavi disponibili in commercio pro-
gettati per l'uso con diffusori.
oSi consiglia di utilizzare cavi per diffusori più corti possibile.
oSi consiglia di utilizzare cavi della stessa lunghezza sia per il diffusore
destro che per il sinistro.
CAUTELA
Prima di collegare
Spegnere sempre l'amplificatore prima di collegare i diffusori.
Dopo aver collegato
Abbassare il volume completamente prima di accendere l'amplificatore
per evitare forti rumori improvvisi.
Verificare che i terminali dei diffusori siano collegati correttamente e che i
cavi non siano in contatto con altri terminali.
Collegamento dei cavi
Filo nudo/con guaina
Inserire completamente il filo centrale
nel foro del terminale e serrare salda-
mente il cappuccio.
Capocorda a forcella
Posizionare la forcella intorno al ter-
minale e stringere saldamente il
cappuccio.
oI capicorda a forcella usati per colle-
gare i diffusori dovrebbero avere un
diametro interno di almeno 8 mm.
Spinotti a banana
Serrare il cappuccio
Dopo aver collegato lo spinotto a
banana al cavo dei diffusori, inserire lo
spinotto nel terminale.
oLeggere attentamente le istruzioni
per i connettori a banana che si
stanno utilizzando.
Precauzioni per l'installazione
oNon installare in un luogo caldo, compresi i luoghi esposti alla luce
diretta del sole o vicino a impianti di riscaldamento. Ciò potrebbe causare
danni.
oNon installare in un luogo umido, ovvero vicino a umidificatori. Inoltre,
non installare in un luogo con troppo fumo. Ciò potrebbe causare danni.
oEvitare di mettere ostacoli tra i diffusori e la posizione di ascolto. Gli osta-
coli bloccano il suono diretto modificando la qualità del suono.
oIdealmente, non dovrebbero essere presenti oggetti e materiali che
riflettono il suono o che creano risonanze. Per esempio, le porte in vetro
a volte risuonano. Per evitare questo, è meglio bloccarle o usare tende
spesse o materiali simili per assorbire il suono.
Inoltre, le pareti parallele creano onde stazionarie, quindi si consiglia di
posizionare mobili o altri oggetti in modo da disturbare le superfici paral-
lele e usare tende spesse o materiali simili per assorbire il suono.
Posizionamento dei diffusori
oPer la riproduzione stereo, i diffusori destro e sinistro di solito dovrebbero
essere posizionati in modo da formare un triangolo equilatero o isoscele
con l'ascoltatore.
Posizione di ascolto
Attaccare i piedini in sughero (inclusi) ai
diffusori
Durante l'installazione di questi diffusori, è possibile attaccare i piedini in
sughero sul fondo dei diffusori, se lo desidera.
oSe si attaccano i piedini in sughero ai diffusori, la qualità del suono
potrebbe cambiare. Il loro uso è facoltativo.
oSe si attaccano i piedini in sughero ai diffusori, dovrebbe diminuire la
vibrazione causata dal contatto irregolare tra il diffusore e il pavimento.
Installazione dei diffusori

16
Specifiche
Formato ......... Altoparlanti coassiali a due vie, Bass reflex (porte posteriori)
Unità altoparlanti
Bassa frequenza....................... telaio con cono di carta ø100-mm
Alta frequenza .....................................cupola morbida 2 cm
Ingresso nominale......................................................20 W
Ingresso massimo ......................................................50 W
Impedenza ...............................................................6 Ω
Livello di pressione sonora in uscita......................... 85 dB (1 W, 1 m)
Gamma di frequenza in riproduzione .......................... 65-40.000 Hz
Frequenza di crossover ...............................................3,8 kHz
Volume del cabinet................................................... 4,5 litri
Dimensioni esterne (L × A × P)......................... 161 × 230 × 207 mm
(escluse le parti sporgenti dei terminali)
Peso.........................................................2,7 kg/diffusore
Accessori inclusi ................................ Cavi dei diffusori (1,8 m) × 2
Piedini in sughero per diffusori × 8
Manuale di istruzioni (questo documento) × 1
Garanzia × 1 (per i clienti negli Stati Uniti e Canada)
oAl fine di migliorare il prodotto, le specifiche e l'aspetto possono essere
modificati senza preavviso.
oPeso e dimensioni sono approssimativi.
oLe illustrazioni in questo manuale potrebbero differire in parte dal pro-
dotto reale.
Smontaggio e modifiche vietati
Non smontare o modificare questo apparecchio.
Se la riparazione o la modifica di questo apparecchio viene effettuata da
soggetti diversi da uno dei nostri fornitori di servizi qualificati, la garanzia
decade immediatamente anche se il prodotto è ancora in garanzia.
Se questa apparecchiatura si rompe o viene danneggiata mediante
riparazione o modifica effettuata da soggetti diversi da uno dei nostri
fornitori di servizi qualificati, la nostra azienda non si assume alcuna
responsabilità, anche se si verificano danni a persone o cose.
Collegamento dei diffusori (2)
Collegamento all'amplificatore
Usare cavi per diffusori per collegare in modo sicuro i terminali positivi (+)
dell'amplificatore ai terminali positivi (+) dei diffusori e i terminali negativi (−)
dell'amplificatore ai terminali negativi (−) dei diffusori.
Amp (AI-301DA ecc.)
Controllo della fase
Se le polarità (+/−) dei diffusori destro e sinistro non corrispondono, saranno
fuori fase e non sarà possibile una buona riproduzione del suono stereo.
Per controllare la fase, riprodurre una registrazione audio mono con forti
frequenze basse attraverso un diffusore e poi da entrambi i diffusori. Se le fre-
quenze basse del suono si attenuano da entrambi i diffusori, probabilmente
sono fuori fase.
Se sono in fase, il suono a bassa frequenza dovrebbe essere ricco e potente
e l'immagine stereo è al centro tra i diffusori destro e sinistro. Se sono fuori
fase, verranno a mancare le basse frequenze e l'immagine stereo sarà poco
chiara. In questo caso, controllare le polarità (+/−) dei collegamenti tra i diffu-
sori e l'amplificatore.
Invertendo la polarità di un diffusore, la fase può venire corretta. I cavi dei dif-
fusori sono collegati ai terminali di ingresso sul retro dei diffusori. Il terminale
rosso è positivo (+) e il terminale nero è negativo (−). Controllare con atten-
zione quando si effettuano questi collegamenti.

17
NEDERLANDS
Veiligheidsinstructies .....................................................17
Vóór gebruik..............................................................17
De luidsprekers plaatsen..................................................18
De luidsprekers aansluiten ................................................18
Specificaties ..............................................................19
Vóór gebruikInhoud
Veiligheidsinstructies
De meegeleverde accessoires controleren
Neem in het onwaarschijnlijke geval dat een van de volgende meegeleverde
onderdelen ontbreekt of beschadigd is contact op met de winkel waar u het
product heeft gekocht.
Luidsprekerkabels (1,8 m) × 2
Kurkvoeten voor luidsprekers × 8
Gebruikershandleiding (dit document) × 1
oBewaar de handleiding op een veilige plaats om in de toekomst te
kunnen raadplegen.
Garantie × 1 (alleen voor klanten in Verenigde Staten en Canada)
oZie pagina 23 voor informatie over de garantie in Europa en andere
landen of gebieden.
Voorzorgsmaatregelen vóór gebruik
oSla niet met harde voorwerpen op de kast of op het doek aan de voor-
kant. Hierdoor kunnen krassen of kan schade aan de luidsprekers ont-
staan.
oVermijd contact voor langere tijd met rubber of vinyl, omdat dit het
oppervlak kan beschadigen.
oDit product is ontworpen om de effecten van magnetisme te minimali-
seren, maar plaats er geen datakaarten, tapes en discs op die met mag-
netische gegevens werken, of andere objecten die worden beïnvloed
door magnetisme. Als u dit toch doet, kan daardoor dataverlies of schade
ontstaan.
oLuister binnen een geschikt ingangsniveaubereik van de versterker. Een
extreem hoog ingangsniveau kan de luidsprekerunits beschadigen.
Bovendien kunnen ook bij ingangsniveaus onder het maximum bij-
voorbeeld signalen met veel oversturing een negatief effect op de
luidsprekerunits hebben. Voorkom vervorming van het signaal van de
versterker.
Reinigen
oReinig het oppervlak als het vuil wordt met een zachte droge doek.
Gebruik geen reinigingsdoeken met gaasstructuur, chemische reinigins-
doekjes, oplosmiddel, schuurmiddel of vergelijkbare materialen. Hierdoor
kan het oppervlak beschadigen.
oGebruik een klerenborstel of iets vergelijkbaars om stof van het luid-
sprekerdoek te verwijderen.
Dank u voor het gebruik van TEAC.
Lees deze handleiding aandachtig om dit apparaat zo goed mogelijk te kun-
nen gebruiken.
Dit product veilig gebruiken
V LET OP
Lees de volgende waarschuwingen zorgvuldig om letsel voor uzelf of
anderen en schade aan eigendommen te vermijden.
Schakel vóór aansluiting op een versterker of vergelijkbare appara-
tuur de stroom uit, lees de handleidingen van de apparatuur
waarmee u aansluitingen tot stand brengt zorgvuldig en volg de
instructies op.
Gebruik altijd de aangegeven kabels voor de aansluitingen.
Minimaliseer het volume alvorens de apparatuur in te schakelen.
Als u dit niet doet, kunnen er onverwachte luide geluiden worden weerge-
geven die uw gehoor kunnen beschadigen of andere problemen kunnen
veroorzaken.
Installeer niet op een onstabiele plaats, zoals een wankele voet,
een schuin oppervlak of op een plaats waar trillingen voorkomen.
De unit kan naar beneden vallen of omvallen, waardoor letsel kan ont-
staan.
Luister niet lang achter elkaar naar een vervormd audiosignaal.
Hierdoor kunnen de luidsprekerunits warmte ontwikkelen die tot brand of
letsel kan leiden.

18
De luidsprekers aansluiten
Luidsprekerkabels
oGebruik de meegeleverde luidsprekerkabels of in de handel verkrijgbare
kabels die voor luidsprekers zijn ontworpen.
oWij adviseren om de luidsprekerkabels zo kort mogelijk te houden.
oWij adviseren om de linker en rechter luidsprekerkabel even lang te
maken.
LET OP
Vóór aansluiten
Schakel de versterker altijd uit (OFF) alvorens de luidsprekers aan te slui-
ten.
Na aansluiten
Draai het geluidsvolume helemaal naar de minimum stand, alvorens de
versterker in te schakelen, om onverwachte luide geluiden te vermijden.
Controleer of de luidsprekeraansluitingen correct zijn aangesloten en of
de kabels geen contact maken met andere aansluitingen.
De kabels aansluiten
Gestripte kabel met isolatie
Steek de kern van de draad volledig
door de opening in de aansluiting en
draai de dop stevig vast.
Vorkkabelschoenen
Plaats de vorkkabelschoen om de aan-
sluiting en draai de dop stevig vast.
oAls vorkkabelschoenen worden
gebruikt voor aansluiting van de
luidsprekers, moeten deze mini-
maal een binnendiameter van
8mm hebben.
Bananenpluggen
Draai de dop vast
Sluit de luidsprekerkabel eerst op de
bananenplug aan en steek de plug
daarna in aansluiting.
oLees aandachtig de instructies
voor de bananenpluggen die u
gebruikt.
Voorbereidingen voor installatie
oInstalleer niet op een plaats waar het heet wordt, waaronder plaatsen in
direct zonlicht of in de buurt van verwarming. Dit kan schade veroorzaken.
oInstalleer niet in een omgeving die vochtig wordt en ook niet in de buurt
van een bevochtiger. Installeer ook niet in een omgeving waar wordt
gerookt. Dit kan schade veroorzaken.
oPlaats geen obstakels tussen de luidsprekers en de luisterpositie.
Obstakels kunnen het directe geluid blokkeren, wat de geluidskwaliteit
negatief kan beïnvloeden.
oEr kunnen zich het best helemaal geen reflecterende of resonerende
voorwerpen in de nabije omgeving bevinden. Glazen deuren resone-
ren bijvoorbeeld soms ook. Fixeer deze stevig om dit te voorkomen, of
gebruik dikke gordijnen of vergelijkbare materialen om het geluid te
absorberen.
Daarnaast zijn parallelle wanden vaak de oorzaak van het ontstaan van
staande golven. Plaats meubels daarom zodanig dat parallelle opper-
vlakken worden voorkomen en gebruik dikke gordijnen of vergelijkbare
materialen om het geluid te absorberen.
Plaatsing luidspreker
oVoor stereo weergave moeten de linker en rechter luidspreker gewoonlijk
zo worden geplaatst dat ze een gelijkzijdige of gelijkbenige driehoek vor-
men met de luisteraar als bovenste hoek.
Luisterpositie
Kurkvoeten aan luidsprekers bevestigen
(meegeleverd)
Bij het installeren van deze luidsprekers kunt u eventueel de meegeleverde
kurkvoeten aan de onderzijde van de luidsprekers bevestigen.
oHet bevestigen van de kurkvoeten kan de geluidskwaliteit beïnvloeden.
Het gebruik van de voeten is optioneel.
oHet bevestigen van de kurkvoeten kan trillingen tegengaan die optreden
als gevolg van ongelijkmatig contact tussen de luidspreker en het vloer-
oppervlak.
De luidsprekers plaatsen

19
NEDERLANDS
Specificaties
Indeling ............Coaxiale tweewegluidsprekers, basreflex (achterpoorten)
Luidsprekerunits
Lage frequenties ...............100-mm-chassis met papieren conussen
Hoge frequenties ........................................2 cm soft dome
Gewogen ingangsvermogen ...........................................20 W
Maximum ingangsvermogen ...........................................50 W
Impedantie...............................................................6 Ω
Geproduceerde geluidsdruk .................................85 dB (1 W, 1 m)
Frequentiebereik .............................................. 65–40.000 Hz
Scheidingsfrequentie .................................................3,8 kHz
Kastvolume...........................................................4,5 liter
Externe afmetingen (B × H × D)............... 161 mm × 230 mm × 207 mm
(exclusief uitstekende aansluitingen)
Gewicht ...................................................2,7 kg/luidspreker
Meegeleverde accessoires ......................Luidsprekerkabels (1,8 m) × 2
Kurkvoeten voor luidsprekers × 8
Gebruikershandleiding (dit document) × 1
Garantie × 1 (alleen voor klanten in Verenigde Staten en Canada)
oSpecificaties en uiterlijk kunnen zonder voorafgaande kennisgeving wor-
den gewijzigd, ter verbetering van het product.
oGewicht en afmetingen zijn benaderingen.
oAfbeeldingen in deze gebruikershandleiding kunnen enigszins afwijken
van de productiemodellen.
Aansluiten op een versterker
Gebruik luidsprekerkabels om de plusaansluitingen (+) van de versterker
zorgvuldig op de plusaansluitingen (+) van de luidsprekers aan te sluiten en
de minaansluitingen (−) van de versterker op de minaansluitingen (−) van de
luidsprekers.
Versterker (AI-301DA etc.)
De fase controleren
Als de polariteit (+/−) van de linker en rechter luidsprekers niet overeenkomt,
zijn ze uit fase en is de goede stereoweergave niet mogelijk. Om de fase te
controleren speelt u een mono audio-opname met een sterk basaandeel af
door één luidspreker en vervolgens door beide luidsprekers. Als de weergave
van de basfrequenties bij afspelen door twee luidsprekers zwakker is, zijn de
luidsprekers waarschijnlijk uit fase.
Als de luidsprekers in fase zijn, moet de weergave van de lage frequenties
ruimschoots voldoende zijn en moet het stereobeeld zich precies in het
midden tussen de linker en rechter luidspreker bevinden. Als de luidsprekers
uit fase zijn, ontbreken de lage frequenties en is het stereobeeld onduidelijk.
Controleer in dit geval de polariteit (+/−) van de aansluitingen tussen de
luidsprekers en de versterker.
De fase kan worden gecorrigeerd door de polariteit van één luidspreker om
te draaien. Luidsprekerkabels worden aangesloten op de ingangen aan de
achterkant van de luidsprekerunits. De rode aansluiting is de plus (+) en de
zwarte aansluiting is de min (−). Controleer dit zorgvuldig bij het aansluiten.
Demontage en modificatie is verboden.
Deze apparatuur nooit demonteren.
Als reparaties of modificaties aan deze apparatuur worden uitgevoerd
door andere dan door ons erkende dienstverleners vervalt onmiddellijk
de garantie, zelfs als het product nog binnen de garantietermijn valt.
Als deze apparatuur defect of beschadigd raakt door reparaties of modi-
ficaties uitgevoerd door andere dan door ons erkende dienstverleners,
aanvaardt ons bedrijf geen aansprakelijkheid, zelfs niet bij persoonlijk
letsel of schade aan eigendommen.

20
Före användningInnehåll
Säkerhetsinstruktioner
Kontrollera medföljande tillbehör
Om det skulle hända att ett av följande medföljande objekt saknas eller är
skadat, vänligen kontakta butiken, där du köpte produkten.
Högtalarkabeln (1,8 m) × 2
Korkhögtalarfot × 8
Bruksanvisning (detta dokument) × 1
oFörvara bruksanvisningen på ett säkert ställe för framtida referens.
Garanti × 1 (endast för kunder i USA och Kanada)
oSe sidan 23 för information om garantin i Europa och andra länder
eller områden..
Försiktighetsåtgärder för användning
oSlå inte på höljet (kabinettet) eller på framytan Saran-fiber med hårda
objekt. Om du gör så, skulle det kunna orsaka repor eller skada högta-
larenheterna.
oUndvik kontakt med gummi och vinyl i långa perioder, eftersom det skul-
le kunna skada ytan.
oDenna produkt har utformats till att minimera magnetismens effekt, men
du skall inte lägga magnetiska kort, band eller skivor som använder mag-
netisk inspelning eller andra objekt som lätt påverkas av magnetisk kraft
på den. Om du gör så, skulle det kunna orsaka dataförlust eller skador.
oLyssna inom det lämpliga inmatningsnivåintervallet från förstärkaren. För
hög inmatning skulle kunna skada högtalarenheterna.
Dessutom även om inmatningsnivån är mindre än maximum, har signal
med frekvent klippning till exempel negativt påverkan på högtalarna.
Vänligen var försiktig och förebygg förvridning av ljudet från förstärkaren.
Rengöring
oNär ytan blir smutsig, använd en mjuk och torr trasa, för att torka den ren.
Torka inte av ytan med finmaskiga rengöringstrasor, kemiska rengöringst-
rasor, förtunnare, abrasivmedel eller liknande material. Om du gör så, kan
det skada ytan.
oAnvänd en klädborste eller liknande verktyg för att ta bort damm som
fastnat på Saran-fiber.
Tack för att du har valt TEAC.
Läs noggrant denna bruksanvisning, för att få ut enhetens bästa prestanda.
Hur du använder denna produkt säkert
V FÖRSIKTIGHET
Vänligen läs noggrant följande försiktighetsåtgärder för att förhindra skador
på dig och andra samt skador på egendom.
Innan du ansluter till en förstärkare eller liknande utrustning,
stäng av strömmen och läs noggrant manualer för utrustningen
som du ansluter och följ deras anvisningar.
Använd alltid de specificerade sladdarna när du ansluter.
Minimera volymen innan du sätter på strömmen.
Om du inte gör så, skulle det kunna orsaka plötsliga höga ljud som skulle
kunna skada din hörsel och orsaka andra problem.
Installera inte på en instabil plats som en ostadig stånd eller en lut-
ning eller på platser med frekventa vibrationer.
Den skulle kunna falla ner eller välta och orsaka skador.
Lyssna inte i långa perioder på förvidet ljud.
Om du gör så, skulle det kunna orsaka att högtalarenheten genererar
värme som kan leda till brand eller skador.
Säkerhetsinstruktioner ....................................................20
Före användning .........................................................20
Ställa in högtalarna .......................................................21
Ansluta högtalare.........................................................21
Specifikationer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
