Teac PowerMax-500/B User manual

PowerMax-500/B
User's Manual
®
To ensure the smooth handling of your warranty please write the serial number of
yourdeviceinto thebox.Inthecaseof warrantyyouareexpectedto sendit together
with a copy of your invoice to your nearest TEAC sales representative.

14
•Copyright© 2000,TEACCorporationLtd.Allrights reserved.
First Edition:July 2000
•Company and product names provided herein are trade-
marks of their respective companies.
•Changesin specifications andfeaturesmaybemade without
notice or obligation.
Contents
CONTENTS
PLACING THE SYSTEM..................................................................15
Super Woofer ..............................................................................15
INSTRUCTIONS FOR USE .............................................................16
Introduction .................................................................................16
Precautions .................................................................................16
SYSTEM & ACCESSORIES............................................................17
HOW TO MOUNT THE RUBBERFOOTS ........................................18
LOCATION OF PARTS AND THE CONTROLS OFTHE
AMPLIFIER ......................................................................................19
Front Side....................................................................................19
Rear Side ....................................................................................20
SYSTEM CONNECTION .................................................................20
TECHNICAL SPECIFICATION ........................................................21
WARRANTY ....................................................................................22

15
ENGLISH

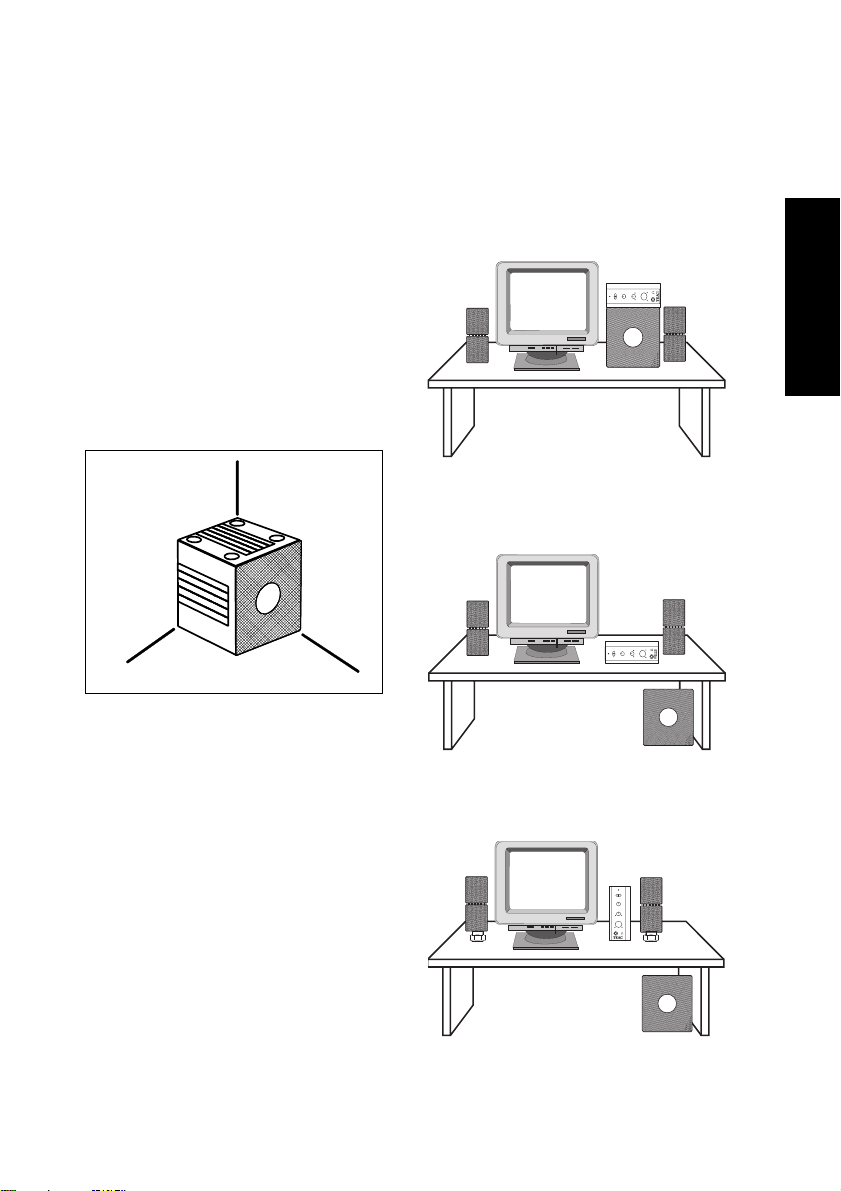

Placing the System
Super Woofer
•You may place the super
woofer anywhere in a living
room or in an office.
•Select a partially enclosed
place, such as a corner or
under/besideadesktoensure
impressingbass soundrepro-
duction.
Installation 1
PLACING THE SYSTEM
Installation 2
Installation 3
Power Treble
Bass V o l
MasterVol
On Off
Min Max
HighLow
Min Max
MU LTIM ED IA SU BW OO FER SYSTEM
Power Treble
Bass V ol
MasterVol
On Off
Min Max
HighLow
Min Max
MU LTIM EDIA SU BW OOFER SYSTEM
Power
Treble
BassVol
MasterVol
On Off
Min Max
HighLow
Min Max
MU LTIM ED IA SU BW OO FER SYSTEM

16
ENGLISH
Instructions for Use
Introduction
Thissystem isa multicomponent
speakersystemwhich consistsof
asuper wooferwith anintegrated
amplifier and a set of satellite
speakers. The PowerMax-500/B
is designed to reproduce high
INSTRUCTIONS FOR USE
• Checktheoperatingvoltageof
yourlocal powersupplybefore
operating the system.
• Donotopenthecasebecause
this may result in an electrical
shock.
• Always pull directly the plug
and never the power cord
whenif youremovethe power
plug from the wall outlet.
• Donotattempttoclearthe unit
with alcohol, benzene or thin-
nerbecausethis maydamage
the finish of the case.
• Donot let fall solid objectsinto
the unit. Avoid to spill liquids
into the unit.
• Place the unit on a hard flat
surface.
• Do not place the unit in lo-
cations near heat sources,
with high levels of moisture or
mechanical shock.
• Do not place objects near the
unit which are sensitive
against magnetic fields.
• If the colour of your TV set or
your computer monitor gets
poor the unit has to be placed
with a bigger distance bet-
ween the devices.
quality sound with highly realis-
tic bass reproduction. It may not
only connected to a sound card
buttoa notebook,aTV set,a CD
player, a walkman, a LDP etc.
Precautions

17
ENGLISH
SYSTEM & ACCESSORIES
Please check if any of the parts
which are shown in the following
are included in the original ship-
ping package.
1. Manual
System & Accessories
M ULTIM EDIA SUBW OO FER SYSTEM
Power
Treble
B ass V ol
MasterVol
On Off
Min Max
HighLow
Min Max
2. Speaker cord
3. Stereo-to-stereo cord
4. Rubber foots (16 EA)
5. Control Amplifier
6. Super Woofer
7. Satellite Speaker

18
ENGLISH
How to Mount the Rubber Foots
HOW TO MOUNTTHE RUBBER FOOTS
Pleasemount therubberfootsatthe componentsofthe system(control
amplifierand super woofer)accordingtothe kindofplacement choosen
by you and according to the presentation in the following picture.

19
ENGLISH
LOCATION OF PARTS ANDTHE CONTROLS OF
THE AMPLIFIER
Front Side
1. Power indicator
After pushing the power button
this lamp will be lit.
2. Power On/Off
3. Treble
This control is used to adjust the
tone of the satellite speakers.
4. Bass
This control is used to adjust the
sound of the super woofer.
5. MasterVolume
This control allows to adjust the
loudnessof the superwooferand
the satellite speakers together .
6. Headphone Jack
Location of Parts and the Controls of the Amplifier
➄
➀
➁
➂
➃
➅
M ULTIM EDIA SUBW OOFER SYSTEM
Power
Treble
B ass V ol
MasterVol
On Off
Min Max
HighLow
Min Max

20
ENGLISH
Location of Parts and the Controls of the Amplifier
➆
➇➈
➉
CD Player, LDP,
Walkman
Satellite
Speaker
Satellite
Speaker
Sound Card
Sound
Output
Super Woofer
Control Amplifier
AC Power
Stereo Cord
Super
Woofer R L Satellite Speaker Stereo Input
black
white

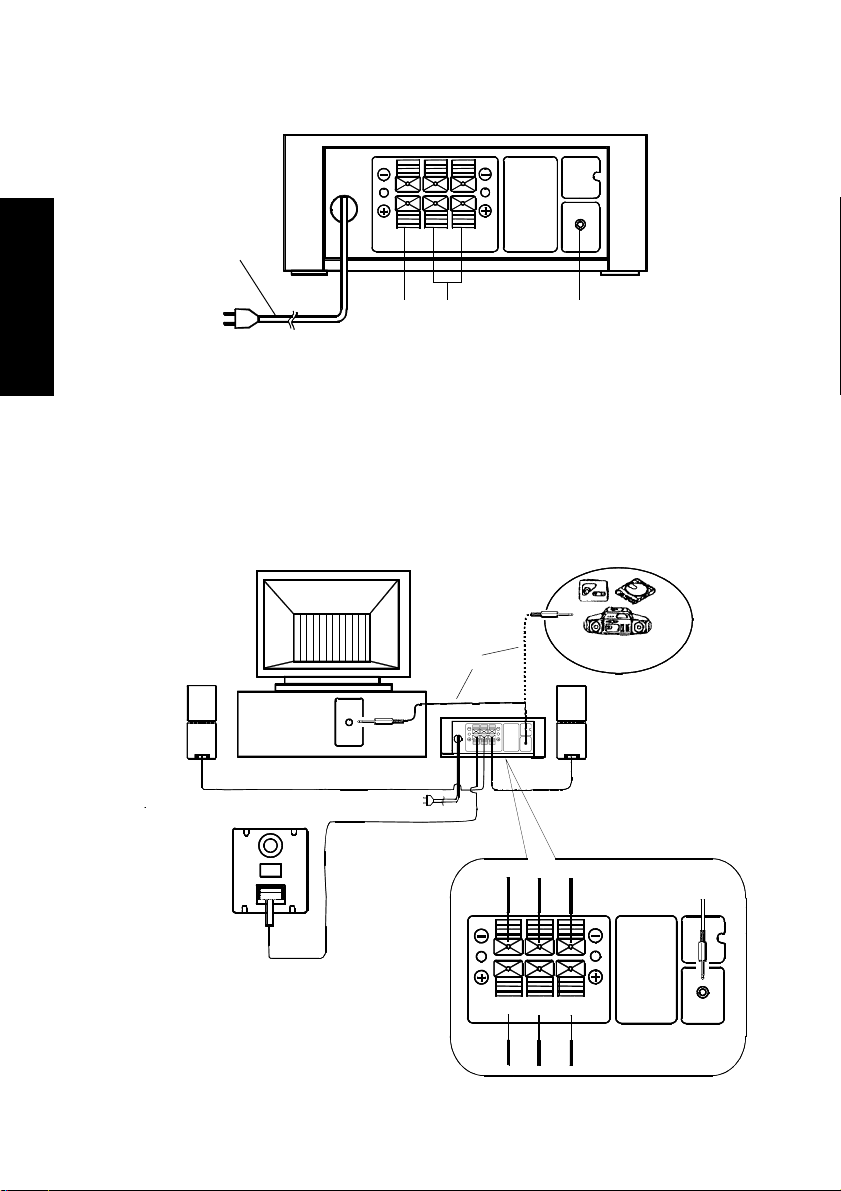

Rear Side
This terminal is used to connect
the super woofer if the super
woofer speaker is used.
10. AC Power Cord
Plug the power cord into a stan-
dard AC wall outlet.
7. Stereo input (3.5mmstereo jack)
8. Satellite SpeakerTerminal
Be sure to connect the satellite
speaker to both channels (left/
right) if they are used.
9. SuperWoofer SpeakerTerminal
SYSTEM CONNECTION

21
ENGLISH
Technical Specification
epyT metsyS-refoowbuS-yaW-3 refoowbuS-yaW-2:srekaepsetilletaS
sissahC reteewtmc8.1;refoowmc1.5:setilletaS refoowmc5.01:refoowbuS epytdedleihscitengam
OPMP sttaw57x2:setilletaS sttaw053:refoowbuS
SMR sttaw0.5x2:setilletaS sttaw5.21:refoowbuS
noitrotsiD %01<
esnopserycneuqerF zHk81-zH051:setilletaS zH051-zH04:refoowbuS
reifilpmA )egakcapdradnatsnidedulcni(tinulanretxE
elbatsujdaemuloV seY
lortnocenoT ssaB/elberT
rotacidnirewoP seY
kcajenohpdaeH seY
tupnI kcaJoeretS
yrosseccA stoofrebbur,drocoeretS-ot-oeretS
egatlovnoitarepO CAV032
mcnisnoisnemiD )DxHxW( 7.8x2.61x5.6:)x2(setilletaS 5.22x5.81x2.61:refoowbuS 5.22x2.61x1.6:reifilpmA
thgieW gk23.0:)x2(setilletaS gk24.1:refoowbuS gk06.1:reifilpmA
1. Please connect the input to the
sound card of your computer,
your CD player, LDP, walkman
etc.
2. Connect the super woofer to the
terminal “Super Woofer” of the
control amplifier.
3. Connecttheleft satellite speaker
totheterminal“Satellite Speaker
L” and the right satellite speaker
totheterminal“Satellite Speaker
R” of the control amplifier.
TECHNICAL SPECIFICATION

22
ENGLISH
WARRANTY Model Serial No.
PowerMax-500/B
Owner’s name
Address
Dealer’s name Date of purchase
Dealer’s address
Warranty Period
TEAC Corporation, hereinafter calledTEAC, warrants this product against
any defect in material and workmanship for one (1) year from the date of
purchase by the original retail purchaser. According to the following terms
this TEAC product will be repaired without charge of labor and materials
by the authorizedTEAC service stations, by the authorizedTEAC dealers
and/or their authorized service stations.TEAC, the authorizedTEAC serv-
ice stations, the authorized TEAC dealers and/or their authorized service
stations may decide wether the defective product will be repaired or re-
placed as a whole or partially. The TEAC dependancies, the authorized
TEAC service stations, the authorized TEAC dealers and/or their author-
ized service stations will also honour this warranty in the other EC and
EFTA member states based on the terms in this warranty conditions.
What is Covered andWhat is Not Covered.
Except as specified below, this warranty covers any defects in materials
and workmanship of this product. The following are not covered by the
warranty:
1. Damage to or deterioration of the external cabinet.
2. Any unit that has been altered or on which the serial number has been
defaced, modified, or removed.
3. Damage, deterioration or malfunction resulting from:
(a) accident, misuse, abuse or neglect;
(b) failure to follow instructions supplied with the product;
(c) any shipment of the product.Any damage arising of transportation
is the liability of the freigth company. Any damage arising of trans-
portation and any implicit and explicit risks are the liability of the
freigth company.This is expressivly not a liability of TEAC;
Warranty

23
ENGLISH
(d) repair or attempted repair by anyone not authorized by TEAC to
repair this product;
(e) causes other than product defects, including lack of technical skill,
competence or experience of the user.Especially damages which
may arise of incidential use respectively by improper ventilation,
(f) damages caused by improper or incorrect installation of software,
(g) periodic check-ups,
(h) maintenance respectively repair of parts due to normal wear and
tear,
(i) adoptions or adjustments to the product in order to conform to
differentnational technical or safety standards of anycountry other
than the one for which the product was originally designed and
manufactured.
Who May Enforce theWarranty
This warranty may be enforced only by the original retail purchaser.
WhatWeWill Pay For
We will pay all labor and material expenses for items covered by the war-
ranty. Payment of shipping and insurance charge is discussed in the next
section of this warranty.
HowYou Can GetWarranty Service
1. If your unit needs service during the warranty period, please contact
the local authorized distributor for this product. If you are unable to
locate such a distributor, please contact the TEAC facility at the ad-
dress indicated below.
2. After identifying the nearest authorized service station for this product
the product or any parts believed to be defective must be shipped
freight and insurance prepaid to such service station, together with a
copyof thiswarrantycertificateand a copy of yoursalesreceipt, show-
ing the date of purchase.Please ensure to fill out the warranty certifi-
cate correctly (do not forget the serial number of the product).TEAC
reserves the right to refuse the guarantee service if the documents are
missing or incomplete in the understanding of this terms.
If the necessary repairs are covered by the warranty, and if you have
sent the product or parts of it to the nearest authorized service station,
the return freight and insurance charges will be prepaid.
Please do not return your unit to the TEAC factory without out
prior authorization (see also RMA form)!
Warranty

24
ENGLISH
Warranty
Limitations of Liability and Exclusion of ImpliedWarranties
Unless considered unenforceable or unlawfull under the applicable na-
tional law:
1. TEAC’s liability for any defective product is limited to repair or replace-
ment of the product, at TEAC's option and the option of authorized
service stations, authorized dealers and their authorized service sta-
tions. No one is authorized to assume any greater liability on TEACs
behalf.TEAC shall not be liable for any damage to any other properties
independant of their virtual or real nature especially there is no liability
for any damage to any kind of software and/or any kind of databases
caused by TEAC products.Furthermore TEAC is not liable for dam-
ages arising out of loss of use, loss of revenue or profits, or any other
damages, wether incidential, consequential, or otherwise.
2. All implied warranties or conditions, including but not limited to warran-
ties or conditions of merchantability and fitness for a particular pur-
pose, hereby are excluded.
Thesewarrantytermsdonotaffectanystatutoryrightsofconsumerswhich
were granted by the respective national laws.
TEAC Deutschland GmbH, DSPD:
Bahnstraße 12, 65205 Wiesbaden-Erbenheim, Germany
Internet: www.teac.de
TEAC UK LIMITED DATA STORAGE PRODUCTS DIVISION:
5 Marlin House, Marlin Meadow, Croxely Business Park,
Watford, Hertfordshire,WD18 8TE, U.K.
TEAC FRANCE S.A.
17 rue Alexis deTocqueville, CE 005,
92182 ANTONY CEDEX, France

GARANTIE
Name des Eigentümers
Adresse
Name des Händlers Kaufdatum
Adresse des Händlers
Modell Seriennummer
Dauer der Gewährleistung
TEACCorporation,nachfolgendTEACgenannt, gewährt demErstkäuferfürdieses Produkt ab dem Datum des Kaufsein(1)
Jahr Garantie bezüglich jedes etwaigen Defekts an Material und Herstellung. Gemäß der nachstehenden Bedingungen wird
das betreffende TEAC Produkt von den autorisierten TEAC Servicestellen, den autorisierten Facheinzelhändlern oder den
autorisierten Servicestellen der FacheinzelhändlerohneBerechnungvonMaterial-undArbeitskostenrepariert.Die Servicestelle
entscheidet,obdasGerätalsganzes oder nurdiedefektenTeile ausgetauschtwerden.Die TEACTochtergesellschaften, die
autorisiertenTEACServicestellenunddie autorisiertenServicestellen derFacheinzelhändlerübernehmendieGarantieleistung
indenanderenEG-undEFTA-Mitgliedsstaaten im Rahmen der in dieser Garantie definierten Bestimmungen.
Gewährleistungsumfang
Soweit dies nachfolgend nicht ausgeschlossen wird, umfaßt die Gewährleistung alle etwaigen Defekte an Material und
Herstellung.Folgendes ist aus dem Gewährleistungsumfang ausdrücklich ausgeschlossen:
1. Schäden am Gehäuse.
2. Geräte, die verändert wurden oder deren Seriennummern verfälscht, verändert oder entfernt wurden.
3. Schäden oder Fehlfunktionen, die auf folgendes zurückzuführen sind:
(a) Höhere Gewalt, fehlerhafter und/oder nicht bestimmungsgemäßer Gebrauch,
(b) Gebrauch, der nicht den im Handbuch angegebenenVerfahrensweisen entspricht,
(c) Transportschäden jedweder Art. Für Transportschäden haftet das Frachtunternehmen.(Alle mit dem Transport
verbundenen expliziten und impliziten Risiken sind nicht Bestandteil der Haftung von TEAC.)
(d) unsachgemäß ausgeführte Reparaturen oder Reparaturversuche durch nicht von TEAC autorisierte Personen
und/oder Unternehmen,
(e) alle Schäden, die nicht unmittelbar als Produktdefekt anzusehen sind, insbesondere Schäden, die durch
unsachgemäßenGebrauchseitensdes AnwenderswiebeispielsweiseunzureichendeKühlluftzufuhrentstanden sind,
(f) Schäden durch unsachgemäßes Anwenden der Software,
(g) regelmäßige Inspektionen,
(h) Wartung bzw. Reparatur von Teilen infolge normalen, betriebsbedingtem Verschleiß,
(i) AnpassungannationalunterschiedlichetechnischeodersicherheitsrelevanteAnforderungen, wenn das Produkt
nicht in dem Land eingesetzt wird, für das es ursprünglich konzipiert und hergestellt worden ist.
Wer kann die Gewährleistung in Anspruch nehmen
Gewährleistungsansprüche können ausschließlich vom Ersterwerber des Produkts in Anspruch genommen werden.
Welche Kosten werden übernommen
TEAC übernimmt die Kosten für die im Rahmen einer Garantiereparatur anfallende Arbeitszeit und die Materialien, die
im Rahmen dieser Gewährleistungsbestimmungen definiert sind. Frachtkosten und Versandversicherung werden im
folgenden Abschnitt diskutiert.
Gewährleistungsabwicklung
1. Falls Ihr Gerät innerhalb der Garantiezeit Service benötigt, wenden Sie sich bitte an Ihren für dieses Produkt
autorisierten Fachhändler. Falls Sie in Ihrer Nähe keinen Fachhändler finden, nehmen Sie bitte mit der TEAC
Niederlassung Kontakt auf.
2. Ihr Fachhändler teilt Ihnen Namen und Adresse der nächstgelegenen autorisierten Servicestation mit.
Schicken Sie das Produkt oder die als defekt vermutetenTeile spesenfrei (Fracht- undVersicherungskosten müssen
von Ihnen bezahlt werden) an die Servicestation. Fügen Sie bitte eine Kopie des Kaufbelegs bei und füllen Sie die
Garantiekarte vollständig aus (mit AngabederSeriennummer des Geräts).TEAC behält sich vor, Garantieleistungen
abzulehnen,fallsGarantiekarte undKaufnachweisnichtim Sinne der vorliegenden Bestimmungenvorgelegt werden.
Falls die erforderlichen Reparaturen von den Gewährleistungsbestimmungen abgedeckt sind und das Produkt zur
nächstgelegenen Servicestation geschickt wurde, werden die Kosten für Rückfracht undVersicherung freigemacht.
Bitte schicken Sie das Gerät nicht ohne unsere ausdrückliche Zustimmung direkt an TEAC (siehe auch
Rücksendeformular).
Einschränkungen der Gewährleistung und Ausschluß implizierter Ansprüche
Soweit dies nicht dem jeweils gültigen national anwendbaren Recht widerspricht, sind folgende Ansprüche ausgeschlossen:
1. TEACbegrenzt seine LeistungspflichtausderGewährleistung ausschließlich auf ReparaturoderErsatznach freierWahl
vonTEACsowie derautorisiertenServicestellen, derautorisierten FacheinzelhändlerundderenautorisiertenServicestellen.
WeitergehendeAnsprüche sindinvollemUmfangausgeschlossen.TEACübernimmtkeine HaftungfürSchädenan anderen
Gegenständen realer oder virtueller Natur, insbesondere an Software und/oder Datenbeständen, die durch Defekte in
TEACProduktenverursacht wurden.Weiterhinsindalle Ansprüche aus Mangel an Benutzbarkeit,entgangenemUmsatz
und/oderGewinnsowie alle anderen implizitenundexplizitenHaftungenausdrücklich ausgeschlossen.
2. AlleimplizitenGewährleistungsansprücheundVorbehalte, einschließlich solcher,aber nicht beschränkt aufdiese,wiedie
Vermarktbarkeitund/oderdieGebrauchsfähigkeitfüreinenbestimmtenZweck,werdenhiermit explizitausgeschlossen.
Diese Garantiebestimmungen berühren das national festgelegteVerbraucherrecht nicht.
PowerMax-500/B

TEAC Deutschland GmbH, DSPD:
Bahnstraße 12, 65205 Wiesbaden-Erbenheim, Germany
Internet: www.teac.de
TEAC UK LIMITED DATA STORAGE PRODUCTS DIVISION:
5 Marlin House, Marlin Meadow, Croxely Business Park,
Watford, Hertfordshire,WD18 8TE, U.K.
TEAC FRANCE S.A.
17 rue Alexis de Tocqueville, CE 005, 92182 ANTONY CEDEX, France
TEAC Deutschland GmbH
DSPD
Bahnstraße 12
65205 Wiesbaden-Erbenheim
Germany
