Team C Stoke N Offroad Buggy User manual

1:8 SCALE 4WD NITRO BUGGY
TR8 CHASSIS

Notiz
This manual is written in german language only. If you need a manual in your language please visit our
website or contact your distributor!
Diese Anleitung wurde in deutscher Sprache verfasst. Sollten sie eine Anleitung in ihrer Sprache
benötigen, besuchen sie unsere website oder kontaktieren sie ihren Vertriebsagenten.
Questo manuale è stato scritto in tedesco. Se avete bisogno del manuale nella tua lingua, si prega di
visitare il nostro sito web o contattate il proprio distributore.
Este manual está escrito en aleman. Si necesita el manual en su idioma, por favor visite nuestro sitio
web o contacte con su distribuidor.
Ce manuel est écrit en langue allemand. Si vous avez besoin d'un manuel dans votre langue
s'il vous plaît visitez notre site web ou contactez votre distributeur!
Deze handleiding is geschreven in het duits taal beschikbaar. Als u een handleiding in uw eigen
taal kunt u terecht op onze website of neem contact op met uw distributeur!
Danke das Sie sich für das Produkt Stoke N Offroad Buggy von Team C entschieden haben. Diese
Anleitung hilft Ihnen beim Zusammenbau des Stoke N. Bitte nehmen Sie sich Zeit und lesen Sie sich die
Anleitung genau durch.
Wir verbessern kontinuierlich unsere Produkte, so können die tatsächlichen Teile von den Abbildungen
abweichen. Bitte schauen Sie zuerst auf unsere Homepage ob es neue Versionen von den Anleitungen
oder neue Tips gibt, bevor Sie das zusammenbauen beginnen.
Generelle Information
DAS IST KEIN SPIELZUG!
Nicht geeignet für Kinder unter 14 Jahren ohne Aufsicht eines Erwachsenen.
Dies ist ein Hochleistungs Fahrzeug und darf aus Sicherheitsgründen nicht auf öffentlichen Straßen, in
überfüllten Gebieten und umweltfreundlichen Bereichen oder in der Nähe von Kindern und Tieren
gefahren werden.
Dieses Modell enthällt rotierende Teile und Teile die während des Betriebes heiß werden können.
Um Schäden und Verletztungen zu vermeiden ist Vorsicht beim Betrieb des Fahrzeuges geboten.
Dieses Produkt erfordert möglicherweise Reperatur- und Wartungsarbeiten.
Dieses Produkt ist durch Gewährleistung auf Material Defekte abgedeckt. Unfallschäden oder
Wartungsschäden werden nicht von der Gewährleistung abgedeckt.
Batterien müssen in einwandfreiem Zustand sein und sollten immer voll geladen sein.
Nitro Modelle dürfen nur außerhalb von Gebäuden gefahren werden. Inhalieren von Auspuffabgasen
kann zu gesundheitlichen Schäden führen.
Bewahren Sie Chemikalien unzugänglich von Kindern auf.
Stellen Sie sicher das Ihr Fahrzeug und das nötige Equipment in einwandfreiem Zustand ist, damit ein
sicherer Betriebszustand gewährleistet ist und Sie Spaß am fahren haben.

Notice
This manual is written in english language only. If you need a manual in your language please visit our
website or contact your distributor!
Diese Anleitung wurde in englischer Sprache verfasst. Sollten sie eine Anleitung in ihrer Sprache
benötigen, besuchen sie unsere website oder konaktieren sie ihren Vertriebsagenten.
Questo manuale è stato scritto in inglese. Se avete bisogno del manuale nella tua lingua, si prega di
visitare il nostro sito web o contattate il proprio distributore.
Este manual está escrito en Inglés. Si necesita el manual en su idioma, por favor visite nuestro sitio
web o contacte con su distribuidor.
Ce manuel est écrit en langue anglaise. Si vous avez besoin d'un manuel dans votre langue
s'il vous plaît visitez notre site web ou contactez votre distributeur!
Deze handleiding is geschreven in het Engels taal beschikbaar. Als u een handleiding in uw eigen
taal kunt u terecht op onze website of neem contact op met uw distributeur!
Thank you for purchasing this Stoke N Offroad Buggy by Team C. This manual shows instructions and
tips to built and maintain your Stoke N. Please take some time to read through to get familiar with the
shown steps.
We continually improve our products, due to that, actual parts my be different to the illustrations.
Please check our website for the latest versions manuals and tips before you start to built this model.
Generall Information
THIS IS NOT A TOY!
Not suitable for children under 14 years of age without adult supervision.
This is a high performance vehicle, for safety reason don’t run on public streets, in crowded areas,
environmentally areas or near children or animals.
This model contains rotationg parts and parts which become hot during operation. Care must been
taken to avoid damage or injuries.
This product may require some assembly and routine maintance.
This product is covered by warranty based on material defectives. Crash damage or maintenance
failures are not covered under warranty.
Batteries should be used in good condition only, and need to be fully charged.
Nitro models should be driven outside of buildings only. Inhaling exhaust gases could cause health
damage.
Keep chemicals stored out of the range of small children.
Make sure your model and equipment is in perfect condition before you use it, to ensure savety
and fun while driving.

DIGITAL
PROPORTIONAL
RADIO CONTROL
SYSTEM
DIGITAL
PROPORTIONAL
RADIO CONTROL
SYSTEM
反向开关

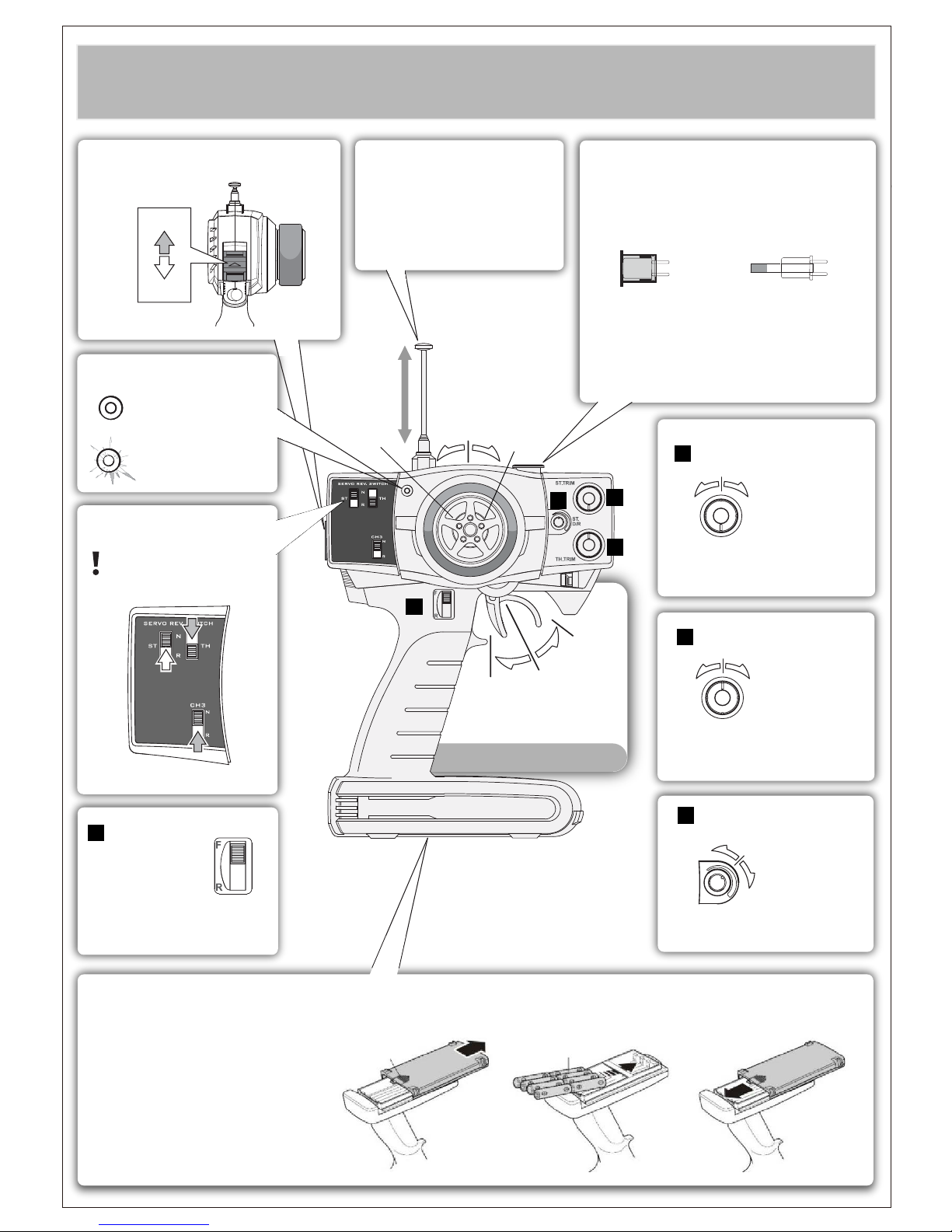

Transmitter Preparation
27MHzTransmitter Crystal （TX）
Transmitter crystal(TX)
Power Switch
ON
OFF
Antenna
Extend the antenna to the maximum
Length for best performance
The crystal can be replaced to change frequencies.
Note : You must also change receiver crystals!
Do not use AM crystals
Receiver crystal(RX)
Steering Trim
To be used for trimming the steering
operation
Throttle Trim
Steering Dual Rate
To be used to adjust steering servo throw
AA Alkaling Batteries
8X
Open battery cover at the bottom of transmitter.
Install batteries. Follow the direction of batteries
designated in the inside of battery box.
Transmitter Battery Installation
This switch is used for optional parts.
3ch Switch
Reverse Switch
Low Batteries(Light Blinks)
Good Batteries
Battery Level Indicator
Left turn Straight (neutral)
Right turn
Brake
Forward Stop(Neutral)
To be used for throttle operation
Throttle Trigger
Battery Cover
Servo Factory Settings
1
1
2
3
2
To be used for trimming the throttle
operation
3
4
4

DIGITAL
PROPORTIONAL
RADIO CONTROL
SYSTEM
DIGITAL
PROPORTIONAL
RADIO CONTROL
SYSTEM
Funkfernsteuerung Einstellung
27MHz Funkfernsteuerung Quarz (TX)
Funkfernsteuerung Quarz (TX)
Einschalter
Ein
Aus
Antenne
Ziehen Sie die Antenne auf die maximale
Länge für beste Leistung
Das Quarz kann ersetzt werden um Frequenzen zu ändern.
Anmerkung: Das Empfängerquarz muss auch getauscht werden!
Keine AM Quarze benutzten!
Empfänger Quarz (RX)
Lenkung Trimmung
Zur Trimmung der Lenkung
Gas Trimmung
Lenkeinschlag
Zur Einstellung des Lenkeinschlages
AA Alkaline Batterien
8X
Batteriefach an der Fernsteuerung öffnen.
Legen Sie die Batterien in angegebener
Reihenfolge in die Batteriebox
Funkfernsteuerung Batterien einlegen
Dieser Schalter wird für optionale
Anbauteile verwendet
3 Kanal Schalter
Reverse Schalter
Schwache Batterie(Licht blinkt)
Volle Batterie
Akkuanzeige
Links fahren
Geradeaus (neutral)
Rechts fahren
Bremse
Vorwärts Stop(Neutral)
Zum Gas geben und bremsen
Gashebel
Batterie Abdeckung
Servo Werkseinstellung
1
1
2
3
2
Zur Trimmung der Beschleunigung
3
4
4

調整遙控器

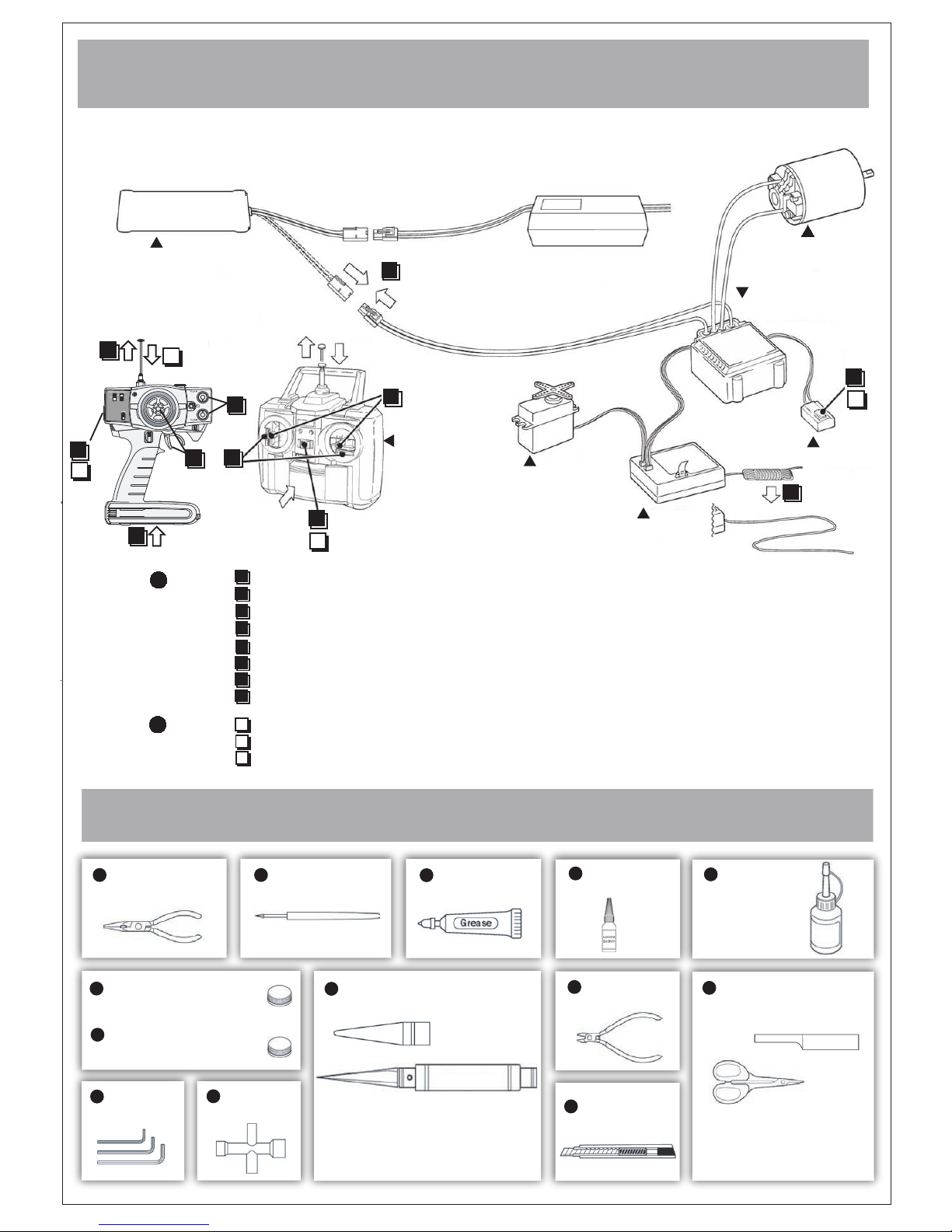

Transmitter Preparation
在使用之前，一個新電池必須先充電。詳情請參考充電器說明書。
如下圖所示安裝接收機控制系統
電池
馬達
電子加速控制器
發送機
伺服機
接收機
開關
Battery
A new Ni-MH battery must be charged before it is used.Refer to the charger instruction manual for charging.
Set up the radio control system as indicated below。
6
5
8
Servo
Receiver
Transmitter
10
4
Switch
7
9
Electronic Speed
Controller
Motor
DIGITAL
PROPORTIONAL
RADIO CONTROL
SYSTEM
11
2
ON
OFF
6
10
ON
OFF
5
8
1
開始
結束
安裝電池(發送機)
拉出天線(發送機)
連接電池
3
拉出天線(接收機)
中心對整齊
開關(發送機)
開關(接收機)
確定控制伺服機
關閉開關(接收機)
關閉開關(發送機)
收回天線(發送機)
組裝需要的工具
Tools required
Needie Nose Pllers Awi Grease
潤滑油
Screw Cement
螺絲膠水 瞬間膠水
Instant Glue
Hex Wrench
六角扳手
Ball differential Grease(Clear)
差速滾珠油(清澈)
Molybdenum Grease(Black)
鉬油(黑)
錐
尖嘴鉗
Hex Wrench
十字套筒
SP KINFE EDGE REAMER
刀刃 絞刀
No need to pre-drill precise holes
(1mm to 15mm)can be drilled
可以對預鑽的孔準確的鑽深
1mm-15mm,不需要穿透
Wire Cutters
鋼絲鉗
Sharp Hobby knife
美工刀
ROUND CUTTER&SANDER
剪刀&挫刀
For trimming bodies!
用於修剪車殼！
1
8
7
2
5
3
4
6
9
10
11
Start
Finish
Install batteries.(Transmitter)
Extend the antenna.(Transmitter)
Connect the battery
Extend the antenna.(Reveiver)
Center the trims.
Switch on.(Transmitter)
Switch on.(Reveiver)
Make sure the servos are in command.
Switch off.(Reveiver)
Switch off.(Transmitter)
Retract the antenna(Transmitter)
1
8
7
2
5
3
4
6
9
10
11

Funkfernsteuerung Einstellung
Akku
Ein neuer NiMH oder LiPo Akku muss vor Benutzung erst geladen werden. Informationen zum Laden finden Sie in der Ladegerätanleitung.
Richten Sie die Fernsteuerung wie unten angegeben ein!
6
5
8
Servo
Empfänger
Fernsteuerung
10
4
Ein/Aus
Schalter
7
9
Elektronischer
Fahrtenregler
Motor
DIGITAL
PROPORTIONAL
RADIO CONTROL
SYSTEM
11
2
An
Aus
6
10
An
Aus
5
8
1
3
BenötigteWerkzeuge
Spitzzange PinzetteSchmiermittel Schrauben
Sicehrungslack
Sekundenkleber
oder Reifenkleber
Sechskant-
schlüssel
Kugeldifferential Fett (klar)
Molybdem Fett (schwarz)
Kreuzschlüssel
Karosserielochbohrer
Um exakte Löcher zu bohren.
(1mm bis 15mm) Löcher können gebohrt
werden.
Seitenschneider
Cuttermesser
Karosserieschere &
Schmiergelpapier
Zur Karosserie ausschneiden!
Start
Ende
Batterien einlegen.(Fernsteuerung)
Antenne ausziehen.(Fernsteuerung
Akku anschließen.
Antennenkable ausziehen.(Empfänger)
Trimmungen auf neutrale Position stellen.(Fernsteuerung)
Einschalten.(Fernsteuerung)
Einschalten.(Fahrtenregler)
Sicherstellen das die Servos Befehle von der Fernsteuerung erhalten.(Fernsteuerung)
Ausschalten.(Fahrtenregler)
Ausschalten.(Fernsteuerung)
Antenne einfahren.(Fernsteuerung)
1
8
7
2
5
3
4
6
9
10
11

1

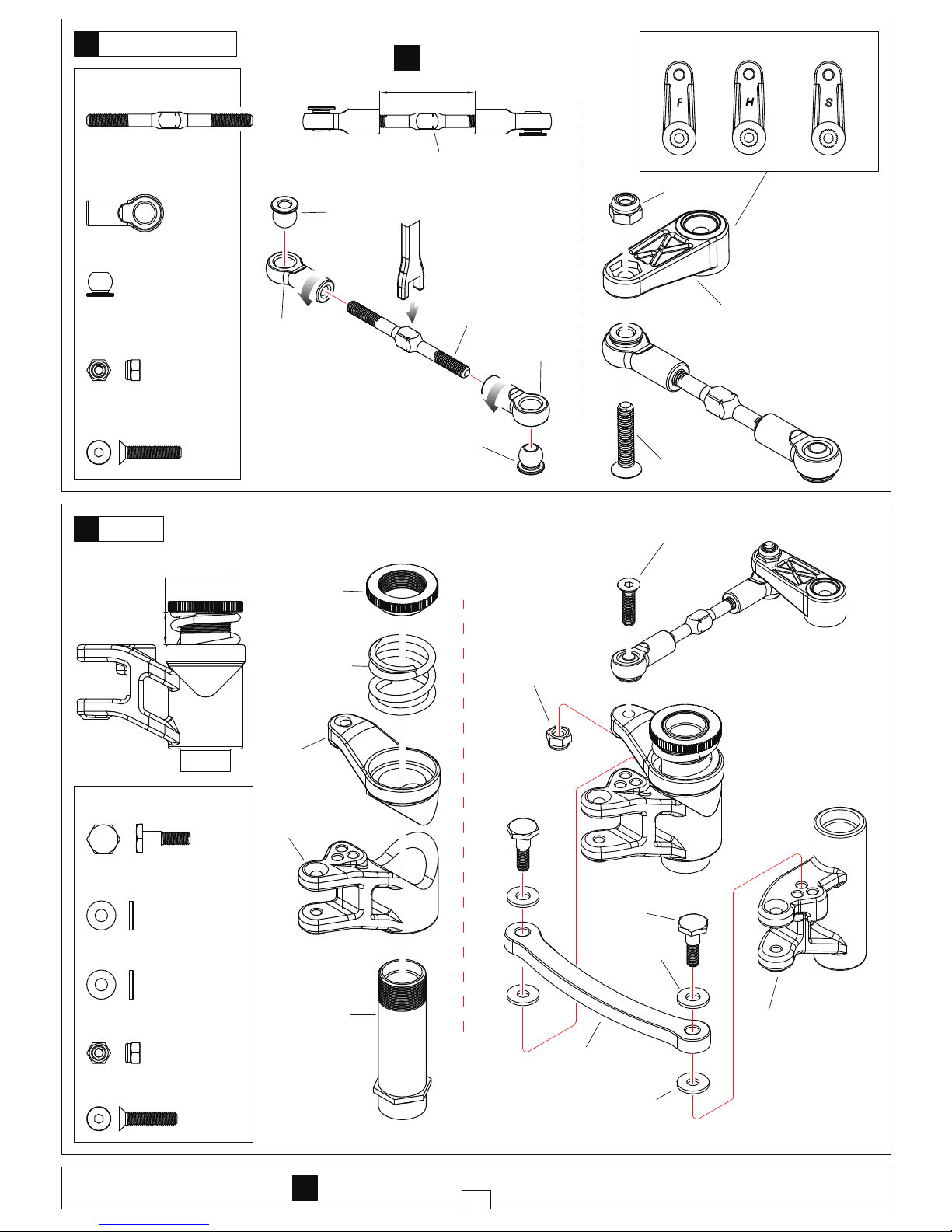

Servo Saver Turnbuckle
Servo Saver Gewindestange
………1
T08674 M3x15 Screw
Schraube
Approx.23mm
circa.23mm
▲Projection.Note direction
Hinweis Richtung
4mm
T08643 3x40 Turnbuckle
Gewindestange
…………1
T08606 5.8 Ball End
Kugelpfanne
…………2
T08606 5.8 Ball stud
Kugelkopf
……………………2
T08666 M3 Nylon Nut
Nylon Mutter
…………………1
………1
T08674 M3x14 Screw
Schraube
T08666 M3 Nylon Nut
Nylon Mutter
…………………1
T08702 3.6x7x0.8 Washer
Beilagscheibe
…………………2
T08702 Buffer Screw
Schraube für Ackermannstrebe
………2
Approx.8mm
circa.8mm
True-to -scale diagram
1:1 Größe
T08666 M3
T08674 M3x15
T08724
Servo Saver Nut
Servo Saver Mutter
T08724
Servo Saver Spring
Servo Saver Feder
T08609
Servo Saver-Top
Servo Saver oben
T08609
Servo Saver-Bottom
Servo Saver unten
T08724
Servo Saver Body
Servo Saver Gehäuse
T08620
Steering Servo Horn-F
Lenk Servo Horn -F
Select the servo horn matching the servo being used.
Wählen Sie ein Servo Horn für Ihr Servo.
Futaba-25T Hitec-24T Sanwa/JR/KO-23T
T08643
3x40 Turnbuckle
Gewindestange
T08606
5.8 Ball End
Kugelpfanne
T08606
5.8 Ball End
Kugelpfanne
T08606
5.8 Ball stud
Kugelkopf
T08606
5.8 Ball stud
Kugelkopf
Buffer
Servo Saver
T02081 3x7x0.8 Washer
Beilagscheibe
…………………2
1
1:1
1:1
2
T08702
T08674 M3x14
T08702
Ackermannstrebe
T08666 M3
T08609
Servo Saver-Left
Servo Saver links
Buffer Screw
Schraube für
Ackermannstrebe
T02081 3x7x0.8
T08702 3.6x7x0.8
Bag-A
Bag -A

2
Screw
Cement
Screw
Cement
Screw
Cement
Screw
Cement
Screw
Cement
Apply threadlock
Schraubensicherungslack verwenden
…………7
T08674 M3x8 Screw
Schraube
T08674 M4x10 Screw
Schraube
…………2
…………1
T08674 M3x10 Screw
Schraube
T08674 M4x10 Screw
Schraube
…………2
T08666 M3 Nylon Nut
Nylon Mutter
…………………2
T08662 6x10x3 Ball Bearing
Gleitlager
T08610
Side Plate-Left
Seitenschutz links
T08610
Side Plate-Right
Seitenschutz rechts
T08674 M3x8
T08674 M4x10
T08644
Chassis
T08674 M3x8
T08650
Servo Saver Post
Servo Saver Pfosten
T08673 M3x10
T08666 M3
T08674 M3x10
………………4
…………1
T08674 M3x12 Screw
Schraube
T08674 M3x12
T08674 M3x14
T08674 M4x10
T08674 M4x10
T08619
Front Chassis Stiffener
Chassisstrebe vorne
T08609
Buffer Plate-Plastic
Lenkplatte
T08721
Buffer Plate-Aluminium
Alu Lenkplatte
T08612
Front Body Mount
Karo Halter vorne
T08662 6x10x3
T08662 6x10x3
Buffer
Servo Saver
Servo Saver Post/Side Plate
Servo Saver Pfosten/Seitenschutz
4
3
Bag-A Bag-B
Bag -A
………1
T08674 M3x14 Screw
Schraube

3
Screw
Cement
Screw
Cement
Apply threadlock
Schraubensicherungslack verwenden
T08304 13.1x15.9x0.2 Washer
Beilagscheibe
…………4
T08663 6x13x5 Ball Bearing
Kugellager
………4
T08673 M3x16 Screw
Schraube
……4
T08707 M5x4 Screw
Schraube
………………2
T08633
20T Diff Gear
Diff Zahnrad
T08633
10T Diff Gear
Diff Zahnrad
T08633
20T Diff Gear
Diff Zahnrad
T08633
2.5x11.5 Pin
T08633
2.5x11.5 Pin
T08634
Diff Connecting Cup
Diff Mitnehmer T08634
Diff Connecting Cup
Diff Mithnehmer
T08600
Differential Housing
Diff Gehäuse
T08633 4.1x12x0.2
T08633
Diff Shaft
Diff Schaft T08600
Differential Pads
Diff Scheiben
T08636
43T Diff Gear
Diff Zahnrad
T08636 M3x12
T08707 M5x4
T08707
Center Connecting Cup
Diff Mitnehmer
T08601
Differential Case
Diff Box
T08636
10T Gear
Kegelritzel
T08673 M3x16
T08601
Differential Case
Diff Box
T08600 5.8x1.9
T08664 8x16x5
T08636 5.8x1.9
T08664 8x16x5
T08663 6x13x5
T08304 13.1x15.9x0.2
T08663 6x13x5
Oil
Öl

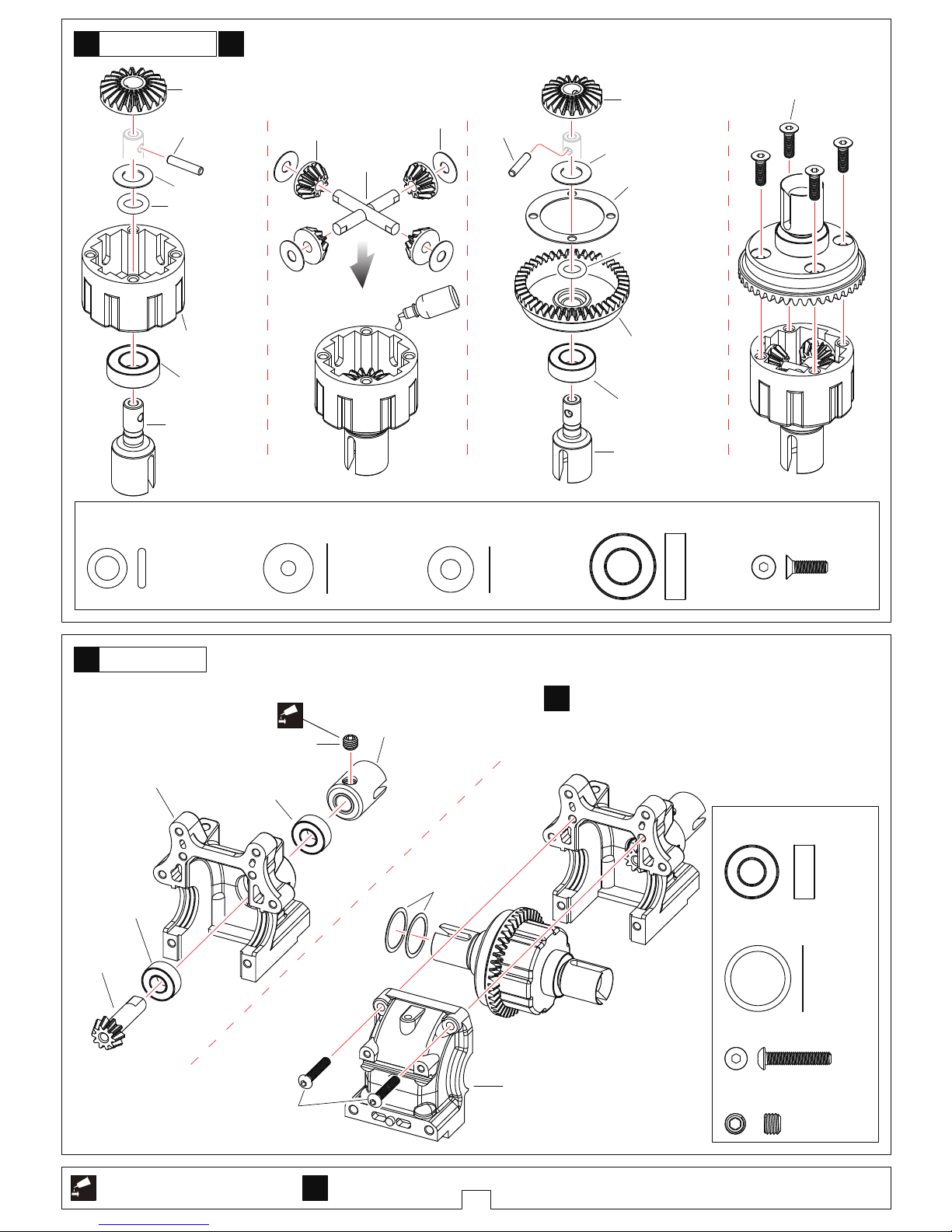

Front/Rear Differential
Differential vorne/hinten
Front Differential Case
Diff Box vorne
Assemble as many times as specified So oft montieren wie angegeben
5
6
x2
x2
x2
5000# for Front
5000#für Vorne
2000# for Rear
2000#für Hinten
Bag-C
Bag-C Bag-D Bag-E
T08600/T08636 5.8x1.9 O-Ring
…………………4
T08633 4.1x12x0.2 Washer
Beilagscheibe
…………8
T08664 8x16x5 Ball Bearing
Kugellager
………4 ……8
T08636 M3x12 Screw
Schraube
T08669 6.1x11x0.2 Washer
Beilagscheibe
…………4
T08669 6.1x11x0.2
T08669 6.1x11x0.2

4
LR
LR
………………3
T08674 M2.5x8 Screw
Schraube
……………………4
T08601/T08606 M3x3 Screw
Schraube
Assemble both Left and Right
Beide Seiten (links/rechts) auf
die gleiche Weise montieren
……4
T08673 M4x14 Screw
Schraube
T08664 8x16x5 Ball Bearing
Kugellager
T08665 13x19x4 Ball Bearing
Kugellager
………2
………2
………4
T08606 6.8 Ball stud
Kugelkopf
…………………2
T08606 6.8 Ball stud
Kugelkopf
…………………2
…………………2
T08703 M4x4 Screw
Schraube
……………2
T08649 2.5x16.8 Pin
Assemble as many times as specified
So oft montieren wie angegeben
T08606 6.8 Ball End
Kugelpfanne
T08606
………………2
T08604 Steering Block
Lenkhebel
T08673 M4x14
T08603
Front Hub Carriers 12 Degree
Achsschenkel vorne 12 Grad
T08703 M4x4
T08649 2.5x16.8
T08649
Wheel Hex Hub
Radmitnehmer
T08603
T08665 13x19x4
T08664 8x16x5
Front Hub Carrier
Achsschenkel vorne

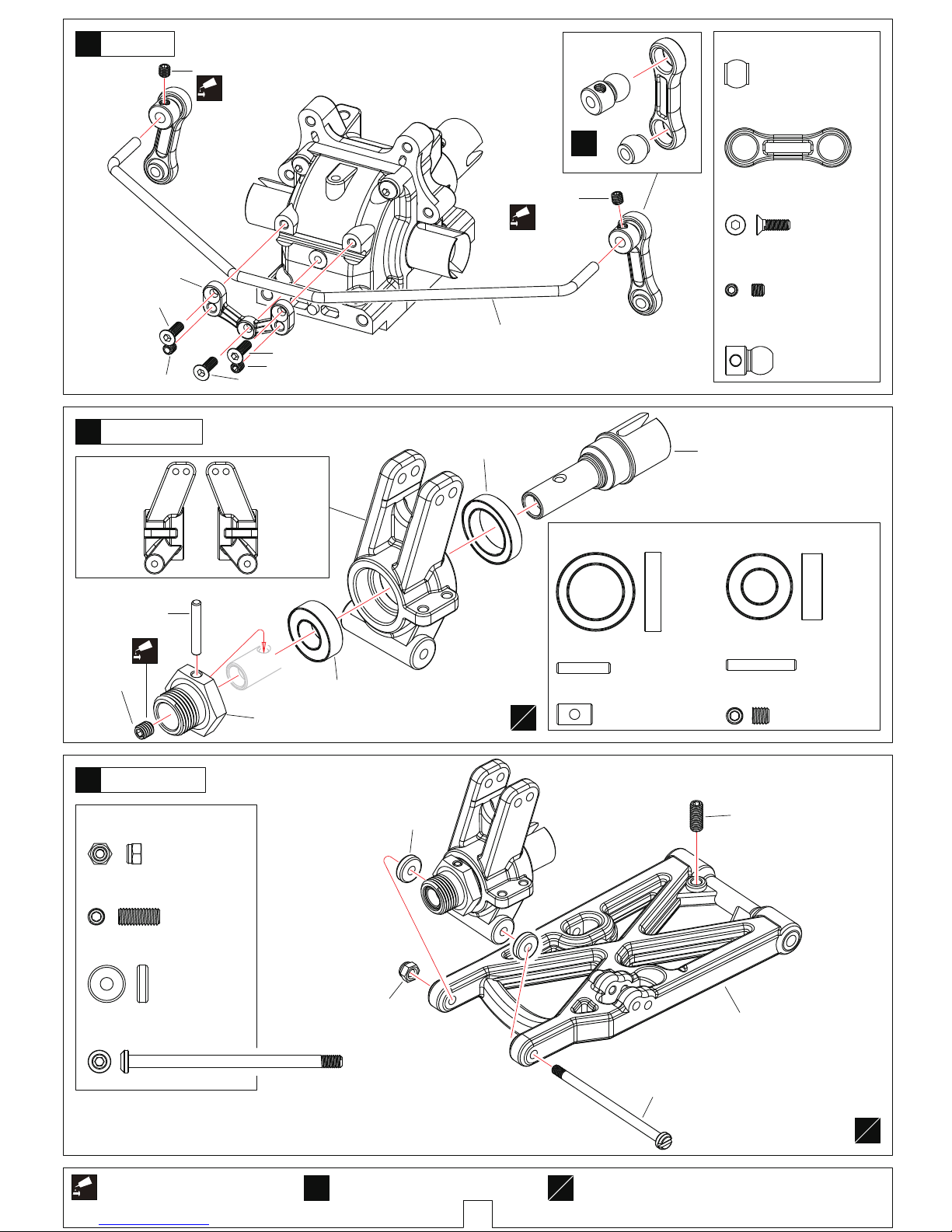

Front Swaybar
Stabi vorne
T08703 2.5x12.8
T08703 5x8.5
T08703
T08703 2.5x12.8 Pin
………………2
T08703 5x8.5 CVD Shaft
CVD Schaft
……………………2
T08606 M3x3
T08606 M3x3
T08601 M3x3 T08601 M3x3
T08601 M2.5x8
T08601 M2.5x8
T08601 M2.5x8
T08601
Swaybar Mount
Stabi Halterung
T08647
Front Swaybar
Satbi vorne
T08703
95.5mm Front CVD
95.5mm CVD vorne
Oil
Öl
Apply threadlock
Schraubensicherungslack verwenden
x2
x2
8
7
Screw
Cement
Screw
Cement
Screw
Cement
Screw
Cement
King Pin Bushing
Blockhalterung
T08603 King Pin Bushing
Blockhalterung
Bag-D
Bag -D
Left
Links
Right
Rechts
Left
Links
Right
Rechts

5
Assemble both Left and Right
Beide Seiten (links/rechts) auf die gleiche Weise montieren
……4
T08673 M4x16 Screw
Schraube
………4
T08675 M4x10 Screw
Schraube
……………2
T08673 M3x16 Screw
Schraube
……2
T08645 4x73 Arm Pin
Querlenkerwelle
……2
T08674 M3x35 Screw
Schraube
…………2
T08674 M3x15 Screw
Schraube
………2
T08673 M4x16
T08673 M4x16
T08675 M4x10
T08607
T08607
Front Lower Arm
Querlenker vorne unten
T08710
Front Arm Mount-F
Querlenkerhalter vorne/vorne
T08710
Front Arm Mount-R
Querlenkerhalter vorne/hinten
T08645 4x73
T08645 4x73
T08674 M3x35
T08674 M3x15
T08673 M3x16
T08673 M3x16
Front Hub Carrier
Achsschenkel vorne
Front Suspension
Vordere Aufhängung
LR
LR
9
10
T08607 Front Hub Carrier Bushing
Blockhalterung
Front Hub Carrier Bushing
Blockhalterung
Bag-D
Bag-D

6
T08673 M3x12 Screw
Schraube
T08643 5x58 Turnbuckle
Gewindestange
T08606 7.8 Ball stud
Kugelkopf
………2 ……………2 ……………2
T08606 7.8 Ball stud
Kugelkopf
T08631
Front Shock Tower
Dämpferbrücke vorne
T08643
5x58 Turnbuckle
Gewindestange
T08606
7.8 Ball End-Front Upper
Kugelpfanne vorne oben
T08606
7.8 Ball stud
Kugelkopf
T08606
7.8 Ball stud
Kugelkopf
Approx.32mm
circa.32mm
▲Projection.Note direction
Hinweis Richtung
Approx.32mm
circa.32mm
▲Projection.Note direction
Hinweis Richtung
T08606 7.8 Ball End-Front Upper
Kugelpfanne vorne oben
…………4
Front Upper-Left
Vorne oben links
Front Upper-Right
Vorne oben rechts
T08606
7.8 Ball End-Front Upper
Kugelpfanne vorne oben
Front Shock Tower
Dämpferbrücke vorne
Front Upper Turnbuckle
Gewindestange vorne oben
True-to -scale diagram
1:1 Größe
Assemble as many times as specified
So oft montieren wie angegeben
5mm
C
……4
T08052 M4 Nylon Nut
Nylon Mutter
………2
T08052 M4
T08673 M3x12
T08052
Shock absorber Mount
Dämpferbefestigung
T08718
Cover-Front Shock
Dämpferschutz vorne
1:1 x1
1:1 x1
11
12
1:1 x1
Bag -D
Bag-D

7
T08643 4x53 Turnbuckle
Gewindestange
T08606 6.8 Ball stud
Kugelkopf
………2 ……………2 ……………2
T08606 6.8 Ball stud
Kugelkopf
T08676 M3x25 Screw
Schraube
……2
T08674 M3x16 Screw
Schraube
……2
T08666 M3 Nylon Nut
Nylon Mutter
…………6 ……2
T08676 M3x20 Screw
Schraube
T08643
4x53 Turnbuckle
Gewindestange
T08606 6.8 Ball End-Steering
Kugelpfanne Lenkung
……………4
T08606
6.8 Ball End-Steering
Kugelpfanne Lenkung
T08606
6.8 Ball End-Steering
Kugelpfanne Lenkung
T08606
6.8 Ball stud
Kugelkopf
T08606
6.8 Ball stud
Kugelkopf
Front Upper Turnbuckle-Left
Gewindestange vorne oben links
Front Upper Turnbuckle-Right
Gewindestange vorne oben rechts
Steering Turnbuckle-Left
Lenkung Gewindestange links
Steering Turnbuckle-Right
Lenkung Gewindestange rechts
T08674 M3x16
T08674 M3x16
T08676 M3x25
T08676 M3x25
T08676 M3x20
T08666 M3
T08666 M3
T08666 M3
T08666 M3
Steering Turnbuckle
Lenkung Gewindestange
True-to -scale diagram
1:1 Größe
Assemble as many times as specified
So oft montieren wie angegeben
Front Upper/Steering Turnbuckle
Gewindestange Lenkung vorne oben
5mm
13
14
1:1 x1
1:1 x1
1:1 x1
Steering-Right
Lenkung rechts
Steering-Left
Lenkung links Approx.32.5mm
circa.32.5mm
Approx.32.5mm
circa.32.5mm
▲Projection.Note direction
Hinweis Richtung
▲Projection.Note direction
Hinweis Richtung
Bag -D
Bag -D

8
T08674 M4x10 Screw
Schraube
…………2
T08674 M4x14 Screw
Schraube
………4
T08674 M3x18 Screw
Schraube ……2
T08633
10T Diff Gear
Diff Zahnrad
T08633
20T Diff Gear
Diff Zahnrad
T08633
2.5x11.5 Pin
T08600
Differential Housing
Diff Gehäuse
T08633 4.1x12x0.2
T08633
Diff Shaft
Diff Schaft
T08636 M3x12
T08600 5.8x1.9
T08664 8x16x5
5000#
T08638
44T Center Diff Gear
Haupt Diff Zahnrad
T08633
20T Diff Gear
Diff Zahnrad
T08633
2.5x11.5 Pin
T08664 8x16x5
T08635
Center Diff Connecting Cup
Diff Mitnehmer
T08637 5.8x1.9
T08600
Differential Pads
Diff Scheiben
Center Differential
Front Suspension
Vordere Aufhängung
T08635
Center Diff Connecting Cup
Diff Mitnehmer
16
15
T08674 M4x14
T08674 M4x10
T08674 M3x18
T08611
Front Bumper
Rammschutz vorne
Bag -D
Bag-C
T08669 6.1x11x0.2
T08669 6.1x11x0.2
T08600/T08636 5.8x1.9 O-Ring
…………………2
T08633 4.1x12x0.2 Washer
Beilagscheiben
…………4
T08664 8x16x5 Ball Bearing
Kugellager
………2 ……4
T08636 M3x12 Screw
Schraube
T08669 6.1x11x0.2 Washer
Beilagscheiben
…………2

9
Screw
Cement
Screw
Cement
Screw
Cement
T08602 Brake Screw
………4
T08602 M3x8 Screw
Schraube
…………………2
T08653 M3x3 Screw
Schraube
T08722 5x8x2.5 Plastic Washer
Beilagscheibe
………………2
……………4
T08602 M3x30 Screw
Schraube
T08602
Brake Screw
Brems Schraube
T08723
Disk Brake Plate
Bremsscheibenplatte
T08723
Brake Disk Rotor-Big
Bremsscheibe groß
T08602

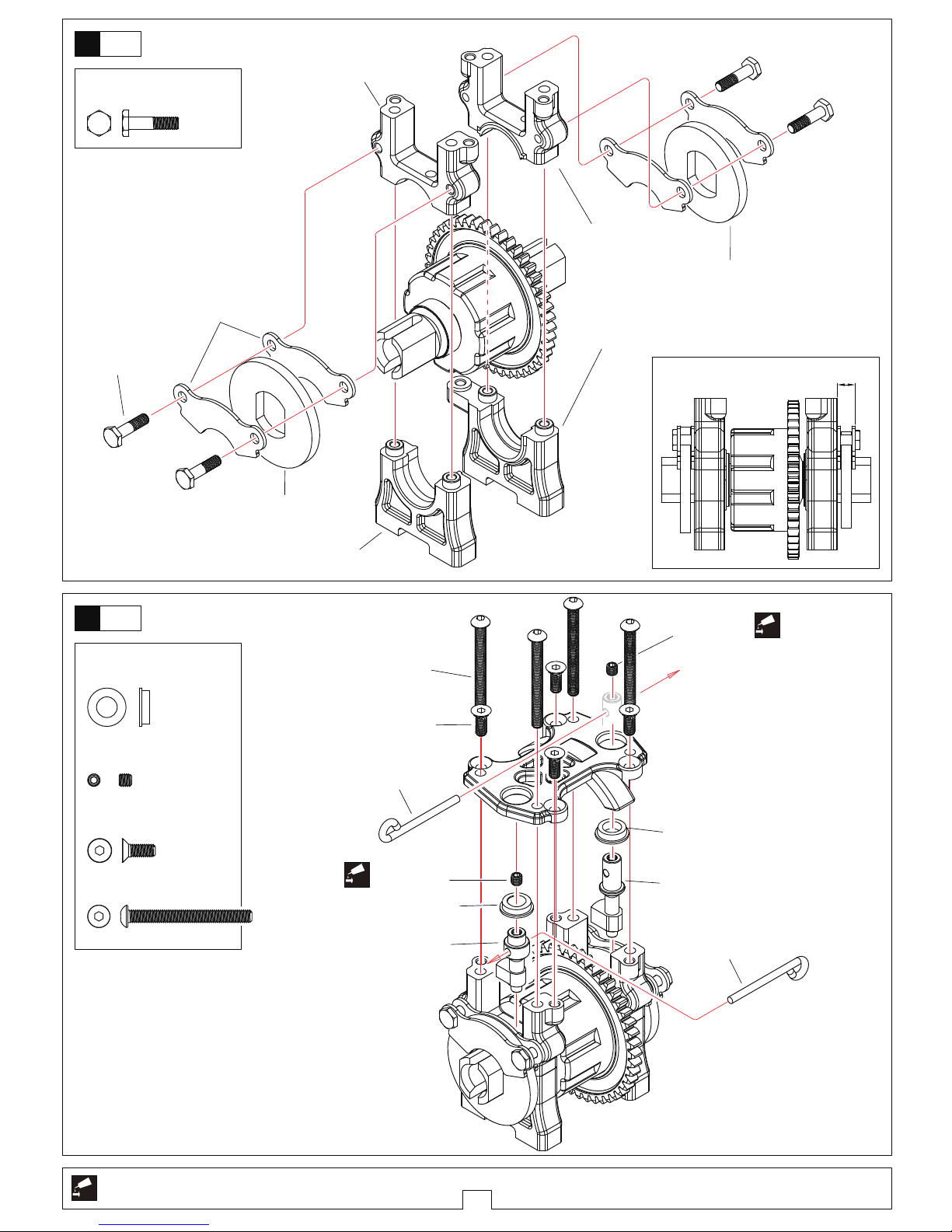

Center Differential Mount-Rear Bottom
Haupt Diff Halterung hinten unten
T08602
Center Differential Mount-Front Bottom
Haupt Diff Halterung vorne unten
T08602
Center Differential Mount-Front Top
Haupt Diff Halterung vorne oben
T08602
Center Differential Mount-Rear Top
Haupt Diff Halterung hinten oben
6
T08722 5x8x2.5
T08722 5x8x2.5
T08653
Brake Shaft-Front
Bremsschaft vorne
T08653
Brake Shaft-Rear
Bremsschaft hinten
T08653
Brake Rod
Bremsstange
T08653
Brake Rod
Bremsstange
T08653 M3x3
T08653 M3x3
T08602 M3x30
……………4
T08602 M3x8
Brake
Bremse
Brake
Bremse
Apply threadlock
Schraubensicherungslack verwenden
18
17
T08723
Brake Disk Rotor-Small
Bremsscheibe klein
Bag-C
Bag-C

10
T08674 M4x12 Screw
Schraube
………4
……………………6
T08618 M3x3 Screw
Schraube
T08666 M2.5 Nylon Nut
Nylon Mutter
…………………1
T08666 3.1x7x1 Plastic Washer
Beilagscheibe
…………………2
……………1
T08676 M2.5x8 Screw
Schraube
……1
T08676 M2.5x18 Screw
Schraueb
T08676 M2.5x8
T08676 M2.5x18
T08666 M2.5
T08618 M3x3
T08618 M3x3
T08618 M3x3
T08618 M3x3
T08666 3.1x7x1
T08618
Throttle Spring
Gasfeder
T08618
Brake Spring
Bremsfeder
T08618
1.8x58 Rod
Gas/Bremsstange
T08618
1.8x58 Rod
Gas/Bremsstange
T08618
1.8x58 Rod
Gas/Bremsstange
T08618
T08618
T08618
T08618
T08618
T08618
T08618
T08620
Throttle Servo Arm
Gas Servo Arm F
F
T08618
T08674 M4x12
Brake/Throttle
Bremse/Gas
Apply threadlock
Schraubensicherungslack verwenden
Center Differential T08705
86mm Drive Shaft
86mm Antriebswelle
Oil
Öl
Oil
Öl
19
20
Screw
Cement
Screw
Cement
Screw
Cement
Screw
Cement
Screw
Cement
T08618 M3x3
Screw
Cement
Select the servo horn matching the servo being used.
Wählen Sie ein Servo Horn für Ihr Servo.
Futaba-25T
Hitec-24T
Sanwa/JR/KO-23T
X
Bag-C
Bag-C Bag-D

11
Screw
Cement
Screw
Cement
Assemble both Left and Right
Beide Seiten (links/rechts) auf die gleiche Weise montieren
T08666 M3 Nylon Nut
Nylon Mutter
………………2
……………2
T08675 M4x10 Screw
Schraube
………………4
T08605 3.1x9x2.5 Plastic Washer
Beilagscheibe
……………2
T08701 3x51.5 Arm Pin
Querlenkerwelle
T08664 8x16x5 Ball Bearing
Kugellager
T08665 13x19x4 Ball Bearing
Kugellager
………2
………2
……………………2
T08640 M4x4 Screw
Schraube
………………2
T08649 2.5x16.8 Pin
T08605

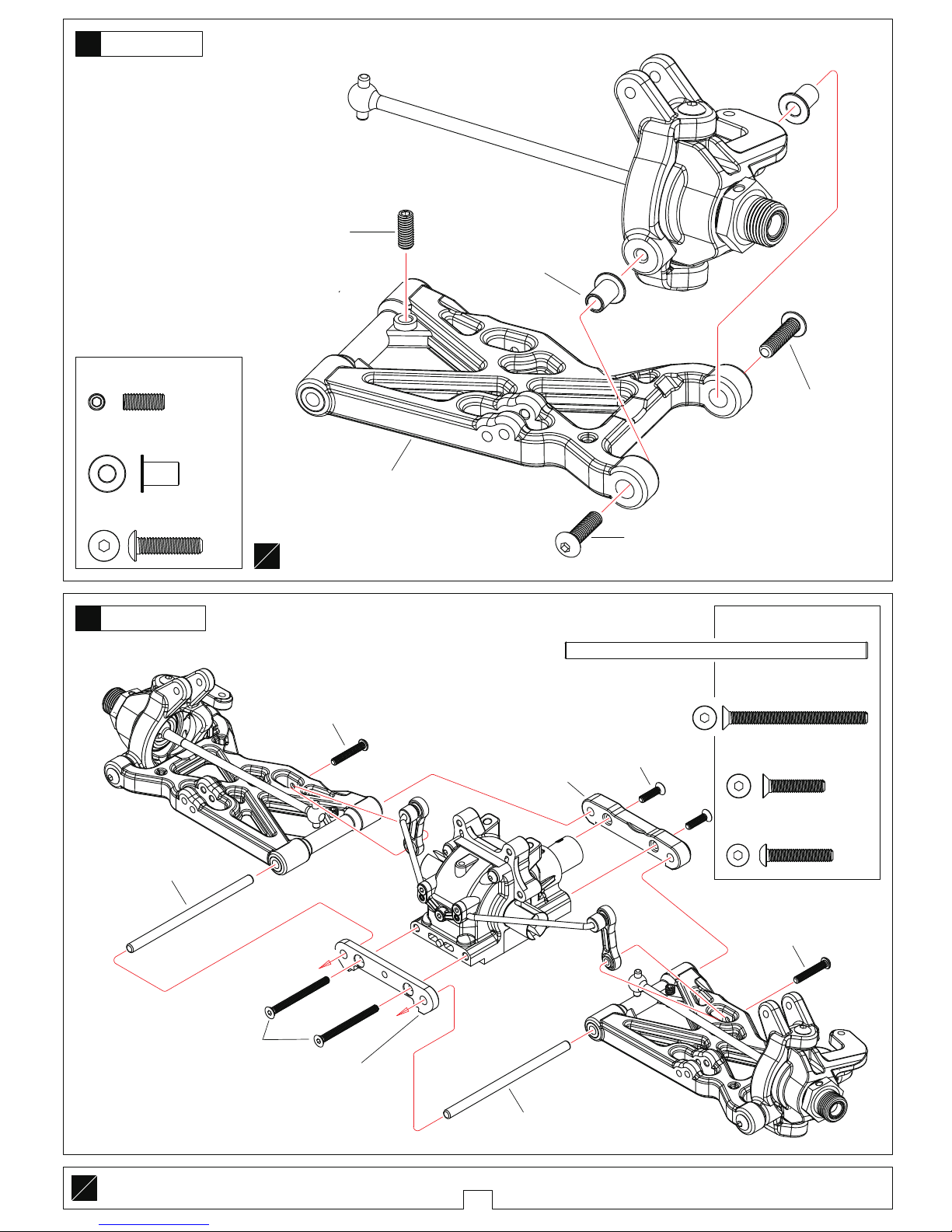

Rear Hub Carriers-L
Achsschenkelhalter
T08605
Rear Hub Carriers-R
Achsschenkelhalter
T08640 M4x4 T08664 8x16x5
T08665 13x19x4
T08649 2.5x16.8
T08649
Wheel Hex Hub
Radmitnehmer
T08666 M3
T08701 3x51.5
T08675 M4x10
T08605 3.1x9x2.5
T08608
Rear Lower Arm-Left
Querlenker hinten unten
Rear Hub Carrier
Achsschenkel hinten
Rear Hub Carrier
Achsschenkel hinten
Assemble as many times as specified
So oft montieren wie angegeben
Apply threadlock
Schraubensicherungslack verwenden
T08640 2.5x12.8 Pin
………………2
T08640 5x8.5 CVD Shaft
CVD Schaft
……………………2
………………3
T08674 M2.5x8 Screw
Schraube
……………………4
T08601/T08606 M3x3 Screw
Schraube
T08606 6.8 Ball stud
Kugelkopf
…………………2
T08606 6.8 Ball stud
Kugelkopf
…………………2
T08606 6.8 Ball End
Kugelpfanne
T08606
………………2
Rear Swaybar
Stabi hinten
T08606 M3x3
T08606 M3x3
T08601 M3x3
T08601 M3x3
T08601 M2.5x8
T08601 M2.5x8
T08601 M2.5x8
T08601
Swaybar Mount
Stabi Halterung
T08647
Rear Swaybar
Stabi hinten
T08704
Rear Wheel Shaft
Radachse hinten
LR
LR
LR
23
22
21
x2
x2
Screw
Cement
Screw
Cement
Bag-E
Bag-E
Bag-E

12
Screw
Cement
T08701 4x77 Arm Pin
Querlenkerwelle
……………2
T08666 M4 Nylon Nut
Nylon Mutter
………………2
T08673 M3x16 Screw
Schraube ……2
T08674 M3x12 Screw
Schraube
…………2
T08674 M3x35 Screw
Schraube
……………2
T08673 M3x6 Screw
Schraube
……………4
T08673 M3x16
T08666 M4
T08701 4x77
T08674 M3x35
T08674 M3x12
T08710
Rear Arm Mount-F
Querlenkerhalter hinten/vorne
T08710
Rear Arm Mount-R
Querlenkerhalter hinten/hinten
T08611
Dirtcover Rear-Left
Schmutzfang hinten links
T08611
Dirtcover Rear-Right
Schmutzfang hinten rechts
T08612
Rear Body Mount
Karo Halter hinten
T08712
Rear Shock Tower
Dämpferbrücke hinten
T08673 M3x6

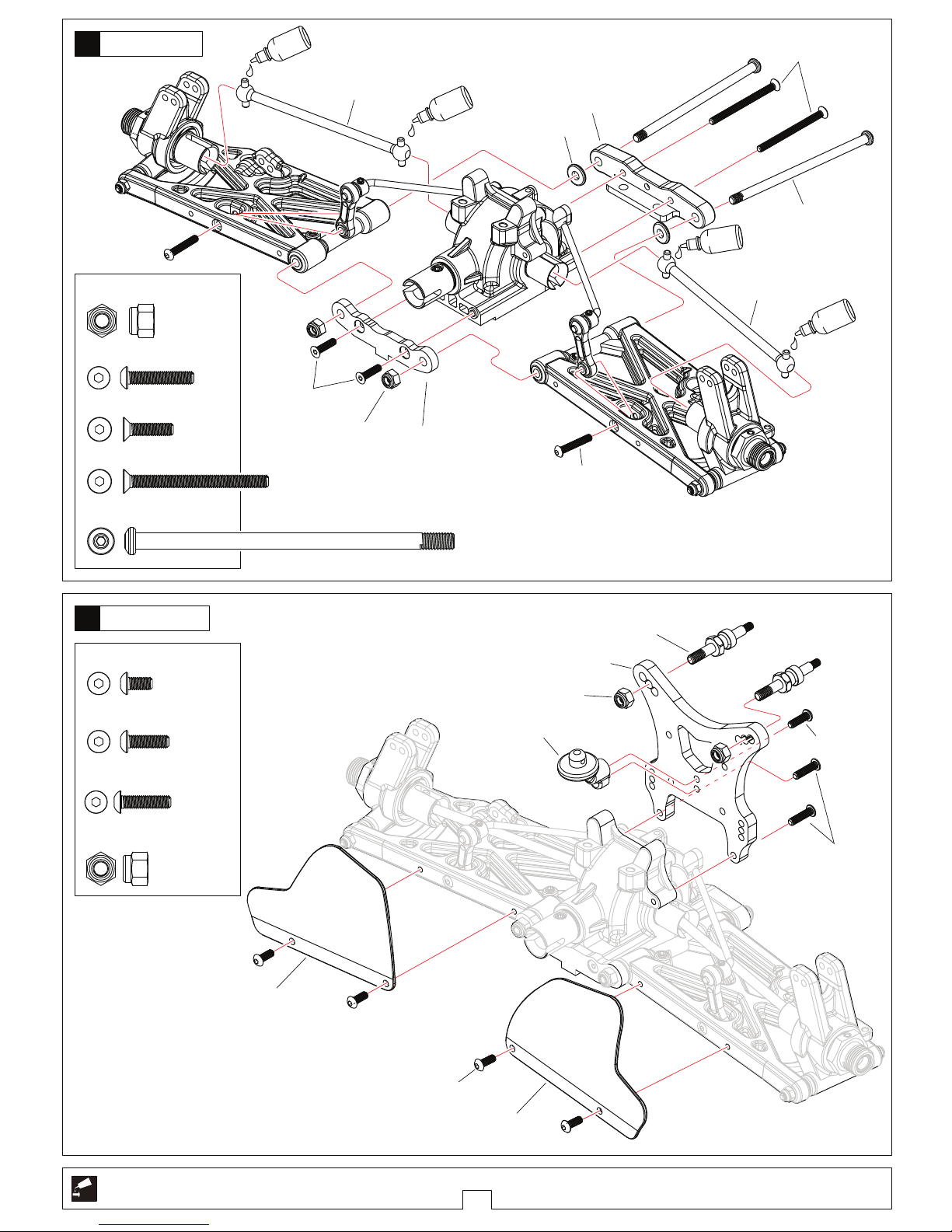

Rear Suspension
Hintere Aufhängung
Apply threadlock
Schraubensicherungslack verwenden
Rear Shock Tower
Dämpferbrücke hinten
T08673 M3x10
T08673 M3x10 Screw
Schraube
…………1
T08673 M3x12
T08705
86mm Drive Shaft
86mm Antriebswelle
Oil
Öl
Oil
Öl
Oil
Öl
Oil
Öl
T08705
86mm Drive Shaft
86mm Antriebswelle
T08052
Shock absorber Mount
Dämpferbefestigung
T08052 M4 Nylon Nut
Nylon Mutter
………………2
T08052 M4
T08673 M3x12 Screw
Schraube
…………2
25
24
T08608
Bag-E
Bag -E

13
T08666 M3 Nylon Nut
Nylon Mutter
…………………2
T08673 M3x18 Screw
Schraube
…2
T08673 M3x16 Screw
Schraube ……6
T08673 M3x16
T08673 M3x18
T08643 5x40 Turnbuckle
Gewindestange
T08606 7.8 Ball End-Rear Upper
Kugelpfanne hinten oben
………2 ………4 ………………2 ……………2
T08606 7.8 Ball stud T08606 7.8 Ball stud
Kugelkopf Kugelkopf
T08612
Wing Mount
Spoilerhalterung
T08643
5x40 Turnbuckle
Gewindestange
T08606
7.8 Ball End-Rear Upper
Kugelpfanne hinten oben
T08606
7.8 Ball End-Rear Upper
Kugelpfanne hinten oben
T08606
7.8 Ball stud
Kugelkopf
T08606
7.8 Ball stud
Kugelkopf
T08673 M3x16
T08666 M3
T08673 M3x16
Wing
Spoiler
Rear Upper Turnbuckle
Gewindestange hinten oben
True-to -scale diagram
1:1 Größe
Assemble as many times as specified
So oft montieren wie angegeben
5mm
26
27
1:1 x1
▲Projection.Note direction
Hinweis Richtung
▲Projection.Note direction
Hinweis Richtung
Rear Upper-Left
Hinten oben links
Rear Upper-Right
Hinten oben rechts Approx.14mm
circa. 14mm
Approx.14mm
circa. 14mm
1:1 x1
1:1 x1
Bag-E
Bag-E
